Для чего необходимо знать
От показателя зависит нормальное функционирование всего водопровода. Разное оборудование (краны, вентили) производится с учетом необходимого напора в водоснабжающей системе. Если он не соответствует конкретному значению, то ни один из элементов оборудования не сможет функционировать нормально.
Из-за отклонения значения от норматива в водопроводных сетях нередко возникают перепады давления. Для появления подобной ситуации бывает достаточно включенного душа или спущенного бачка унитаза.
Внутритрубное давление важно знать, чтобы избежать возможных перепадов и возникновения неисправностей в сантехнических устройствах внутри жилищ. Особенно это касается муфт с вентилями. Силу напора в водопроводных трубах также необходимо знать, когда требуется установить точную причину неисправности сантехники. Норму, по которой ресурс в трубах подается под определенным давлением, важно знать при установке новых сантехнических или бытовых приборов. Особенно это касается подключения оборудования, которое потребляет много воды.
Какими правилами регламентируются
Правила, по которым ресурс подается в жилища, закреплены в СНиПе под номером 2.04.2-84. По данным строительным нормам оборудуется любая централизованная водоснабжающая система.
Указанным СНиПом зафиксировано минимальное значение внутритрубного давления, допускаемое на первых этажах. Оно равняется 1 бар. Такой напор позволяет создать 10-метровый водный столб.
В многоквартирных домах
В таком объекте внутритрубное давление обязательно повышается на каждые четыре метра, что эквивалентно 0,4 бар. Если в многоквартирном доме 10 этажей, то норма напора рассчитывается по схеме: (0,4 * X) + 1. Для дома в 10 этажей значение будет таковым: (0,4 * 10) + 1 = 5 бар (также встречается обозначение в виде атмосфер). В данной формуле 1 – это минимально допускаемое значение напора на 1-м этаже, 0,4 – установленный условный показатель напора для подачи ресурса на каждый этаж, а X – число этажей.
Обратите внимание! Не берется во внимание при указанных расчетах количество квартир на отдельно взятом этаже.
В частных домах
Давление воды рассчитывается с учетом числа этажей в частном жилище. Поскольку частные постройки обычно не выше 10 метров, то для многих таких объектов устанавливается единое минимально возможное значение внутритрубного давления. Оно равняется 1 атмосфере.
Если в частном доме несколько этажей, а его высота более 10 м, то для такого объекта устанавливается минимально возможный напор подаваемого ресурса в трубах, равный 2 атмосферам.
Определение напора с использованием шланга
Рассматриваемый метод позволяет измерять водяное давление в точке подключения к сантех. прибору, предоставляя возможность не использовать специальных устройств, но выдавая некоторую погрешность.
Совет! Чтобы получить более точное входное давление воды, его нужно измерить на водорозетке (то есть трубе) подвода воды к санузлу. Обычно он располагается на небольшом расстоянии от распределительного узла.
Читайте также:
Для метода №1 потребуется прозрачный ПВХ шланг или же трубка ПВХ длиной порядка 2 метров. Диаметр должен составлять ровно столько, сколько нужно для подключения шланга к крану водонапора.
Расчёт интересующих показателей проводится по схеме, представленной ниже:
- Один конец шланга подключается к точке разбора, его нужно выставить и, если возможно, зафиксировать в вертикальном положении.
- Кран открывается, при этом трубка должна заполниться до уровня, который соответствует низу крана (этот уровень называется нулевым).
- Отверстие сверху надёжно закрывается. После этого нужно будет сделать запись следующих показателей:
- Длину шланга между значением уровня воды под давлением и закрытым заглушкой концом.
Теперь можно воспользоваться следующей формулой:
Р = Ратм. х Но/Н1 Здесь:
- P – интересующее нас водопроводное давление,
- Paтм – давление до пуска воды (т.е. давление, которое установлено в комнате). Оно равно почти всегда приблизительно 1 атмосфере, для расчётов можно использовать это значение,
- Но – исходная длина воздушного столба,
- Н1 – длина воздушного столба после открывания крана на полную мощность.
Например, Paтм=1 атмосфера, Но=50 сантиметров, Н1=40 сантиметров. Тогда: P=1*50/40 = 1,25 атмосферы.
Точные нормативы, установленные СНиПом
Строительными нормами зафиксированы наиболее точные значения внутритрубного напора. СНиП под номером 2.04.02-84, а также СНиП, обозначаемый 2.04.02-85, устанавливают следующее оптимальное значение:
- не ниже 0,3 и не больше 4,5 для горячей воды;
- не ниже 0,3 и не выше 6 для холодной воды.
Важно! Если напор меньше или больше установленных показателей, то у жильцов возникает право пожаловаться в управляющую организацию. Также граждане могут потребовать от нее перерасчета платежей.
При каких показателях нормально работает техника
Чтобы стиральная машинка нормально функционировала, достаточно напора в 2 бар. Отопительный котел сможет исправно работать при 1,5 бар. Оптимальным будет показатель в 2,5 бар. Посудомоечная машинка исправно функционирует, если давление в водопроводе равняется 1,5 атмосферы.
Унитаз, оборудованный сливным бачком, работает должным образом при 0,2 атмосферы. Аналогичный уровень напора будет оптимальным для функционирования умывальников и прилагаемых к ним смесителей. 0,3 атмосферы хватит для нормального использования душевых кабин, а также ванн со смесителями. Такое сантехническое оборудование, как джакузи и гидромассажные кресла, обычно хорошо функционирует при напоре не меньше 4-х атмосфер.
-
Читайте также:
Для нормального потребления
Нормально использовать все приборы, присоединенные к водопроводу, можно при 2-атмосферном внутритрубном напоре. Для хорошей подачи ресурса будет хватать 3-атмосферного напора. Но более подходящим значением считается напор в 4 бар. При соответствующем показателе обитатели многоэтажного дома смогут полноценно использовать как сантехнические, так и бытовые устройства.
Опасность чрезмерно сильной подачи
Избыточное внутритрубное давление чревато не только поломкой домашней сантехники, но и прорывом водопроводных труб, в том числе и магистральных. Внутритрубное давление для должного функционирования сантехнических устройств не должно превосходить отметку в 4,5 бар. Если оно становится больше, то возникает высокий риск разрыва трубного участка и выхода из строя всех связанных с водопроводом устройств в жилище.
Важно! Во избежание усиления напора воды в трубе рекомендуется устанавливать на ней редукторы давления.
Единицы измерения давления: таблица перехода физических величин
Существуют такие физические величины, прямо или косвенно связанные с давлением жидкости:
Величина водяного столба. Внесистемная единица измерения давления. Равна гидростатическому давлению столба воды высотой 1 мм, оказываемому на плоское основание при температуре воды 4 °С при нормальных показателях плотности. Используется для гидравлических расчетов.
Бар. Примерно равен 1-й атмосфере или 10 метрам водяного столба. Например, для бесперебойной работы посудомоечной и стиральной машин необходимо, чтобы давление воды составляло 2 бара, а для функционирования джакузи — уже 4 бара.
Техническая атмосфера. За нулевую точку берется значение атмосферного давления на уровне Мирового океана. Одна атмосфера равна давлению, которое возникает при приложении силы в 1 кг на площадь 1 см².
Как правило, давление измеряется в атмосферах или барах. Эти единицы различаются по своим значениям, но вполне могут быть приравнены друг к другу.
Но есть и другие единицы:
Паскаль. Единица измерения из международной системы единиц физических величин (СИ) давления, знакомая многим из школьного курса физики. 1 Паскаль это сила в 1 ньютон на площади в 1 м².
PSI. Фунт на квадратный дюйм. Активно применяется за океаном, но в последние годы входит в обиход и в нашей стране. 1 PSI = 6894,75729 Па (смотрите таблицу ниже). На автомобильных манометрах часто шкала деления размечена в PSI.
-
Читайте также:
Таблица перехода единиц измерения выглядит так:
| Паскаль (Pa, Па) | Бар (bar, бар) | Техническая атмосфера (at, ат) | Миллиметр ртутного столба (мм рт. ст., mm Hg, Torr, торр) | Метр водяного столба (м вод. ст., m H2O) | Фунт-сила на кв. дюйм (psi) | |
| 1 Па | 1 Н/м 2 | 10 −5 | 10,197×10 −6 | 7,5006×10 −3 | 1,0197×10 −4 | 145,04×10 −6 |
| 1 бар | 10 5 | 1×10 6 дин/см 2 | 1,0197 | 750,06 | 10,197 | 14,504 |
| 1 атм | 98066,5 | 0,980665 | 1 кгс/см 2 | 735,56 | 10 | 14,223 |
| 1 атм | 101325 | 1,01325 | 1,033 | 760 | 10,33 | 14,696 |
| 1 мм рт. ст. | 133,322 | 1,3332×10 −3 | 1,3595×10 −3 | 1 мм рт. ст. | 13,595×10 −3 | 19,337×10 −3 |
| 1 м вод. ст. | 9806,65 | 9,80665×10 −2 | 0,1 | 73,556 | 1 м вод. ст. | 1,4223 |
| 1 psi | 6894,76 | 68,948×10 −3 | 70,307×10 −3 | 51,715 | 0,70307 | 1 lbf/in 2 |
Согласно СНиП и Постановлению Правительства РФ «О порядке предоставления коммунальных услуг гражданам», допустимое верхнее значение давления в водопроводной системе не должно превышать 6 атмосфер, а нижнее — не менее 0,2 атмосферы. Большее давление может разорвать старые трубы, а при меньшем не будет работать и кран.
Оптимальное давление воды в водопроводе должно быть таким, чтобы обеспечивать каждую квартиру независимо от этажности. Приемлемые условия, это когда можно одновременно пользоваться несколькими точками водозабора. Например, принимать душ и мыть овощи на кухне.
Давление воды при входе во внутреннюю сеть каждой квартиры должно составлять от 0,3 до 4,5 атмосферы, или бар, для горячей воды, и от 0,3 до 6,0 атмосфер для холодной.
Специфика водопроводов автономного типа
Данный тип трубопровода не связан с централизованной водоснабжающей системой. При этом жильцам, использующим автономный водопровод, приходится контролировать не только давление воды в нем, но и следить за общим расходом ресурса.
Поскольку автономный водопровод не сообщается с централизованной системой, то для обеспечения его водой требуется поднятие ее из колодцев или скважин. Зачастую их приходится выкапывать или бурить, что влечет дополнительные затраты.
Специфика использования автономного водопровода кроется в необходимости жильцов обеспечивать напор в сантехнических устройствах, на отдельных участках труб в районе придомовой территории.
Чтобы жильцы домов с автономным водопроводом имели возможность комфортно пользоваться им, необходим внутритрубный напор в 3 или 4 атмосферы. Если на участке возле дома имеется производительный источник воды, то внутритрубный напор в системе может быть увеличен до 6 бар. Указанное значение максимальное. Такое давление допустимо, если система оснащена надежным оборудованием.
В системах, где используется автономный водопровод, рекомендуется устанавливать насос. На нем фиксируется специальный манометр. Это приспособление делает замеры давления. Если в автономной системе не поддерживается нужное давление, то для его повышения можно установить вспомогательный насос или станцию, включающую в себя накопительный бак.
Единицы
Для начала узнаем, какие конкретно единицы измерения давления воды в водопроводе употребляются на данный момент.
Атмосфера
Эта единица соответствует атмосферному давлению на уровне моря. Тут, но, имеется маленькая тонкость: речь заходит об избыточном давлении довольно атмосферного. Его значение в водопроводе в 0,2 атмосферы, продемонстрированное манометром, соответствует полному значению в 1,2 атмосферы.
Полезно: вместо слова «атмосфера» довольно часто употребляется равноценное понятие — кгс/см2. Физический суть единицы — упрочнение, с которым масса в 1 кг при земном ускорении свободного падения будет давить на площадь в 1 см2.
Устаревшая единица измерения, заимствованная из употреблявшейся до СИ системы измерений СГС. О ней достаточно знать, что бар примерно (с точностью около 2%) равен атмосфере. Частенько манометр для измерения давления воды в водопроводе имеет две шкалы — в барах и мегапаскалях.
-
Читайте также:
Как можно узнать силу напора воды в квартире
Замер внутритрубного давления горячей и холодной воды в системе делается манометром. Прибор необходимо подключить к любому сантехническому устройству в жилище. Это может быть как кран, так и душевая лейка. Данные манометра можно сверить с теми, что предписаны по закону. Манометр позволяет не только определить давление внутри труб, но и выявить возможные неисправности в самой сантехнике.
Сила напора холодной и горячей воды в трубах может определяться без специальных приборов. Достаточно на протяжении 7 секунд наполнять трехлитровую банку водой из-под крана. Если за указанное время емкость полностью заполнится, то в городском водопроводе создано достаточное давление.
Что поможет определить?
Узнать давление воды, поможет манометр. На полках магазинов можно встретить много разновидностей этого прибора, которые различаются:
- схемой подключения;
- точностью (ценой деления);
- погрешностью;
- датчиком (механические, электронные);
- материалами;
- ценой.
В квартире, частном доме можно воспользоваться обычными стационарными манометрами. Они являются частью водопровода.
Другой вариант – переносной манометр. Он состоит из:
- корпуса;
- креплений;
- трубок.
Есть разновидности, которые ставят на место смесителей, душевых леек. Другие, менее точные, — можно надеть прямо на кран. Для их установки не требуются глубокие познания в сантехнике. С этим справиться любой человек, который хоть раз в жизни имел дело с сантехникой.
Особняком стоят электронные и электромеханические датчики. Такие комплексные системы в автоматическом режиме контролируют напор, повышают или понижают давление. Они часто являются частью насосных систем, для монтажа которых стоит вызвать сантехников-профессионалов.
Перед тем, как измерить давление в квартире или частном доме, необходимо приобрести прибор для точных замеров. Существуют способ померить давление без специального оборудования, косвенно, но такие показания нельзя предоставить в ЖКХ.
Как выяснить, кто виноват в плохой подаче воды
Если напор воды не сильный, то необходимо:
- проверить все водные фильтры вместе со смесителями на предмет наличия в них засора;
- простукать трубы молотком на предмет наличия на их стенках отложений из извести;
- проверить фильтрующий элемент газовой колонки, если она используется в квартире.
В указанных случаях требуется обратиться в ремонтную службу с просьбой заменить засорившиеся водные фильтры со смесителями. Услуги мастера также понадобятся при необходимости замены труб в жилище. Для замены фильтрующего элемента в газоснабжающей колонке следует обращаться в газовую службу.
Если напор воды в кране не соответствует норме по причине неправильной стыковки водопроводных труб, выхода из строя стояка и другого водозаборного оборудования в подвале на вводе с главного водопровода, то следует обращаться в управляющую организацию. В УК также необходимо жаловаться при слабом внутритрубном напоре на насосных станциях.
Указанные проблемы должны разрешаться исключительно управляющими компаниями.
Замеры
Прибор для измерения давления воды в водопроводе, как мы знаем, именуется манометром. Цена наиболее доступных манометров начинается приблизительно от 150-200 рублей; но, цифровые устройства смогут обходиться в единицы а также десятки тысяч.
Метод измерения интересующего нас параметра своими руками несложен донельзя:
- Подмотанный льном либо другим герметизирующим материалом прибор вкручивается в контрольный вентиль.
- Вентиль раскрывается, по окончании чего снимается замер.
Контрольные вентиля для снятия замеров постоянно присутствуют в элеваторном узле (подача, обратка и смесь по окончании элеватора) и в водомере (в большинстве случаев, до и по окончании счетчика). При необходимости снять замер в произвольной точке системы водоснабжения это несложно сделать, вкрутив манометр вместо заглушки в один из стояков и запустив его.
Как неизменно, имеется последовательность тонкостей.
- Дабы составить детальную картину работы водопровода, измерения необходимо проводить в пик водоразбора, приходящийся на вечерние часы.
- Неизменно подключенный к водопроводу прибор частенько «залипает»: стрелка застревает в одном положении. Дабы этого не случилось, вместо контрольного вентиля ставится трехходовой кран с дренажным отверстием, разрешающий скинуть воду из его корпуса по окончании замера.
- Латунная трубная резьба неизменно снимаемого прибора быстро изнашивается. Решить проблему окажет помощь несложная инструкция: снабдите манометр металлическим удлинителем.
Куда обращаться при проблеме неправильного давления
В ситуациях, когда подача воды в водопроводе не соответствует нормативу, требуется обращаться в управляющую организацию.
Туда подается письменная жалоба. В ней обязательно фиксируется факт ненадлежащего предоставления УК услуги. Также в жалобе жилец может потребовать, чтобы ему сделали перерасчет всех оплаченных квитанций, касающихся водоснабжения. В жалобе необходимо потребовать от УК устранения возникшей неполадки в системе водоснабжения.
Управляющей организации дается 30 дней на принятие мер по жалобе. Если компания не предпринимает никаких активных действий, то жилец может направиться в надзорный орган. Им выступает отдел ЖКХ при городской администрации. К письменному обращению в указанный отдел обязательно прикладывается копия ранее переданной в УК жалобы.

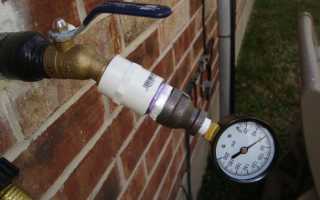

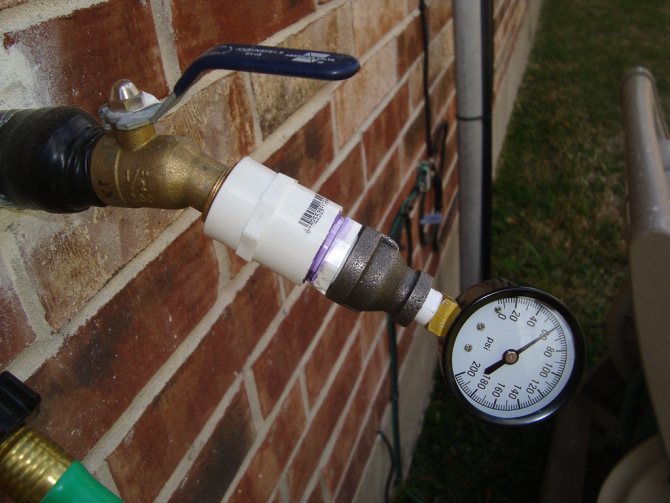

Манометр для измерения
Если при прокладке трубопровода не был установлен манометр, то измерить давление можно переносным устройством. Он предполагает произведение замеров непосредственно в точке эксплуатации. Особенно данный прибор нужен при поиске места пониженной или завышенной области давления воды.
Для реализации данного метода понадобится следующее:
- манометр со шкалой;
- удлинители для установки;
- набор из переходников для подключения к трубам;
- фторопластовая лента ФУМ для герметизации труб.
Подключение прибора осуществляет сантехнический мастер либо сам владелец, если располагает необходимыми инструментами. Тогда уровень давления возможно определить в любой интересующей точке водопроводной сети.
После подсоединения манометра осуществляется включение напора воды и производится замер искомой величины. При разгерметизации водопровода следует помнить о необходимости закрытия вентиля подачи воды в квартиру.
Правила подключения манометра
Для удобства и доступности манометра необходимо на входную резьбу на самом корпусе прибора навинтить специальный удлинитель, именно он будет подключаться с магистралью переходника к трубе. Полученная таким образом конструкция устанавливается в любой точке водопроводной сети.
При возникновении ситуаций, когда не удается подобрать соответствующие переходники, решением становится использование обычного резинового шланга, который надевают на манометр, а другой конец подсоединяют к измерительной точке.
Давление воды в водопроводе должно соответствовать государственным требованиям, отображенным в нормативе СанПин. Для контроля водопроводного потока используется специальный измерительный прибор — манометр, он может быть врезан в сеть стационарно или использоваться как переносной прибор. Измерять давление воды должен сантехнический работник, инспектор водоканала, но при наличии опыта и навыков работы с водопроводом, это можно осуществить самостоятельно.
