Как подключить котел к системе отопления своими руками

Автономная отопительная система – это возможность стать независимым от принятых отопительных норм, при необходимости экономить и поддерживать в жилье комфортную температуру. Но здесь важно соблюдать правила монтажа и обвязки, чтобы оборудование работало исправно и долго. В этой статье мы рассмотрим, как установить котел отопления в частном доме, какие схемы обвязки существуют и на что акцентировать внимание при их выборе.

Обвязка необходима для того, чтобы связать котел и систему отопления (или котел и бойлер). Без этого система просто не будет работать. Кроме того, обвязка может решать и другие задачи:

• устраняет мелкий мусор, который иногда пропадает в трубопроводы во время монтажа;
• компенсирует увеличение объема теплоносителя из-за повышения его температуры;
• обеспечивает аварийную защиту, если показатель давления сильно подскочит;
• контролирует общее состояние системы: температура, давление;
• удаляет воздух, который иногда попадает внутрь системы во время заполнения теплоносителем;
• подпитывает систему теплоносителем.

Перед тем, как подключить котел к системе отопления, нужно понимать, из каких составляющих формируется обвязка.

Четвертый этап: подключение агрегата к газопроводу

Соединяя газопровод с котлом, нужно внимательно проследить за тем, чтобы все стыки были герметичными. Здесь для герметизации нельзя применять ФУМ ленту или уплотнительную нить, которые не обеспечивают качественной изоляции. Рекомендовано применение пакли и краски.

Резиновые шланги для подключения газовых котлов к газопроводу запрещены. Резина может утратить эксплуатационные свойства (потрескаться), это неминуемо приведёт к опасной утечке газа. К патрубку агрегата шланги прикрепляют с использованием накидных гаек и уплотнительных паронитовых прокладок. Уплотнители здесь обязательны, ведь именно они позволят добиться достаточной герметизации соединения.

Двухтрубная с горизонтальной схемой

Отопление на две трубы в горизонтальном виде – схема для крупных помещений. Радиаторов на этаже больше десяти.

Магистрали подсоединяются к приборам параллельно. Сточная (обратная) расположена на уровне пола. Подача врезается в батарею сверху, разводка проходит под подоконником, потолком.

Не требуется разгонный стояк. Техническая вода отопления поднимается на высоту от котла, за счет давления внутри схемы.

Необходимы расширительный бак, стояки для перекрытия, предохранительные клапаны. Мембраны для двух труб с циклом на самотёке – неудачная мысль.

Проблему представляет скрытие разноуровневых магистралей с глаз. Придется подумать, как вернуть помещению вид. Работать будет исправно.

Схема подключения агрегата

Схема подключения агрегата будет зависеть от нескольких факторов, первым и важнейшим, конечно же, является тип системы отопления. Всего их существует три разновидности:

1. Те, в которых применяется естественная циркуляция. Движение теплоты обеспечивает разность водяных давлений, возникающая в магистрали из-за расширения теплоносителей вследствие повышения температуры. Монтаж такой магистрали дешевле, однако регулировать температуру с помощью радиатора вы не сможете, соответственно, на более качественной автоматике применяется второй тип.
2. Принудительная циркуляция осуществляется за счёт специальных насосов, поэтому можно свободно регулировать количество тепла. Соответственно, метод наиболее эффективный из представленных на рынке, но и схема подключения намного сложнее, а монтаж дороже. К тому же система полностью зависит от электроэнергии, при отключении которой агрегат попросту перестаёт выполнять свои функции.
3. Гибридная циркуляция. Сейчас на рынке практически не найти устройств с таким типом отопления, однако такой девайс совмещает достоинства обоих приведённых выше. В случае отключения электропитания котёл свободно переходит в режим естественной перегонки воды по трубам.

Соответственно, и схема подключения имеется в зависимости от выбранного пользователем типа отопления.

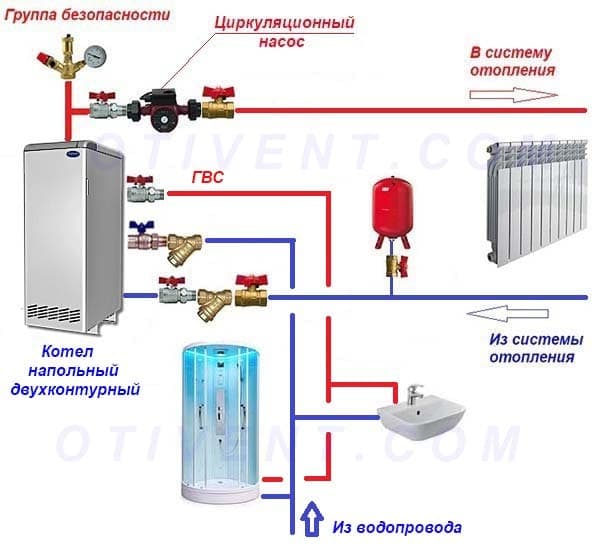

Монтаж напольного агрегата

Стационарные двухконтурные теплогенераторы, сжигающие природный газ, делятся на 2 разновидности – энергонезависимые и требующие электропитания. Вторые подключаются к отоплению и электричеству по той же схеме, что и настенные «собратья».

Энергонезависимый напольный котел греет воду на ГВС с помощью змеевика из меди или нержавейки, встроенного в основной теплообменник. Комплектация отопителя минимальна – горелка, автоматика безопасности и теплообменник, больше ничего нет. Помимо перечисленных в предыдущем разделе кранов, для монтажа потребуется купить:

• группу безопасности с предохранительным клапаном, рассчитанным на рабочее давление теплогенератора (указано в паспорте);
• циркуляционный насос;
• расширительный бак расчетного объема (10% общего количества теплоносителя).

Схема включения отопительного агрегата в тепловую сеть закрытого типа показана на картинке.

Несколько слов о том, как подключить двухконтурный напольный котел к самотечной системе отопления. Здесь потребуется открытый расширительный бачок с переливом, а насос и группа безопасности не нужна. Диаметры труб – не менее 40 мм, прокладка выполняется с уклоном 5 мм на 1 м пог. магистрали. Отопитель является низшей точкой системы, а открытый бак ставится в наивысшей. При наличии электричества можно организовать принудительную циркуляцию с помощью насоса, установленного на байпасе.

Интеграция двухконтурного отопителя в гравитационную систему с возможностью принудительной циркуляции от насоса

Принцип действия газовых котлов

Все существующие модели можно разделить на две основные группы:

Конвекционные котлы обладают более простой конструкцией и невысокой стоимостью. Встретить такие модели можно повсеместно. Нагрев теплоносителя происходит исключительно за счет воздействия открытого пламени горелки. При этом большая часть тепловой энергии передается на теплообменник, но некоторая (иногда достаточно значительная) ее часть теряется вместе с отводимыми продуктами сгорания газа. Самый главный недостаток, не используется скрытая энергия водяных паров, входящих в состав удаляемого дыма.

Конвекционный котел Gaz 6000 W

К преимуществам таких моделей стоит отнести достаточно простую конструкцию, возможность отведения продуктов сгорания за счет естественной тяги (при наличии соответствующих требованиям дымоходов).

Вторая группа — это конвекционные газовые котлы. Их особенность заключается в следующем — конвекционное оборудование не может использовать энергию удаляемого с дымом водяного пара. Именно этот недостаток и позволяет устранить конденсационная схема газового котла.

Газовый котел Bosch Gaz 3000 W ZW 24-2KE

Суть работы таких устройств — продукты горения, имеющие достаточно высокую температуру, проходят через специальный теплообменник, в который поступает вода из обратки системы отопления. При условии, что температура такого теплоносителя ниже точки росы для воды (около 40 градусов), на внешних стенках теплообменника начинает конденсироваться пар. При этом высвобождается достаточно большое количество тепловой энергии (энергия конденсации), которая и обеспечивает предварительный нагрев теплоносителя.

Но существуют и некоторые негативные моменты, характеризующие конденсационную технику:

Для работы в конденсационном режиме необходимо обеспечить температуру обратки не более 30-35 градусов. Поэтому такие агрегаты в основном применяются для низкотемпературных (не более 50 градусов) систем отопления. Так же котлы данного типа можно использовать в системах с большой теплоотдачей, например, в системах теплого водяного пола. Достаточно хорошо зарекомендовали себя котлы, в которых конденсационный теплообменник используется для обеспечения горячего водоснабжения.

Техническое обслуживание и настройку оптимального режима работы котла может выполнить только грамотный специалист. В регионах, мастеров, способных разобраться в конденсационных котлах, не слишком много. Поэтому обслуживание устройства может обойтись достаточно дорого.

Кроме того, сама стоимость оборудования данного класса высока, отнести такую технику к бюджетному варианту не удастся даже при большом желании.

Но разве стоит отказываться из-за таких недостатков от возможности сэкономить более 30% энергоносителя. Именно такая экономия и небольшой срок окупаемости конденсационных котлов и делает их приобретение целесообразным с экономической точки зрения.

Котлы с открытой и закрытой камерой сгорания

Такие котлы существенно различаются своими техническими возможностями, при этом условия их применения так же отличаются.

Атмосферные котлы оснащены камерой сгорания открытого типа. Воздух, необходимый для сгорания газа поступает в камеру непосредственно из помещения. Поэтому при выборе таких котлов необходимо строго контролировать соблюдение нормативных требований воздухообмена в помещении. В комнате должна действовать эффективная система вентиляции, кроме того, отвод продуктов горения в режиме естественной тяги возможен только при устройстве высоких дымоходов (отвод дыма выше уровня кровли здания).

Настенный газовый котел Logamax U054-24K атмосферный двухконтурный

К достоинствам таких котлов относят достаточно приемлемую стоимость, простоту конструкции. Но стоит учитывать то, что КПД таких агрегатов чаще всего не слишком высок (по сравнению с более совершенными моделями).

Турбированный настенный двухконтурный котел оснащается камерой сгорания закрытого типа. Такие агрегаты подключаются в основном к коаксиальным дымоходам, обеспечивающим не только отвод продуктов горения, но и подачу свежего воздуха в камеру сгорания с улицы. Для этого в конструкцию котла встраивается электровентилятор небольшой мощности.

Газовый котел FERROLI DOMIproject F24 настенный двухконтурный турбированный

Выбор вводного автомата и пускателей

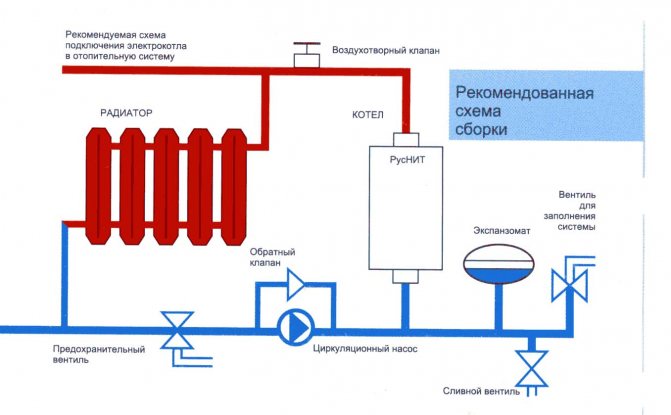

Принципиальная схема автоматики электрокотла всегда начинается с подачи напряжения через вводной автомат.

Электрическое отопление подразумевает, как правило, наличие трехфазного ввода 380В. Значит и автомат должен быть трехполюсным.

Обратите особое внимание, это должен быть именно один трехполюсный выключатель, а не три отдельных однополюсных. При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам. При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам

При КЗ и повреждении греющего элемента любой фазы, защита должна прекращать подачу напряжения по всем фазам.

После вводного автомата фазные проводники нужно разделить.

Делается это на электромагнитных пускателях.

Именно на них и ложится основная работа по автоматической коммутации эл.сети. Автомат то вы включаете и выключаете ручками, а пускатель будет это делать без вашего участия, на основе подачи управляющего напряжения от соответствующих датчиков.

При этом в отличие от автомата, покупайте три отдельных однофазных модульных пускателя. Старые модели типа ПМЛ, ПМА, КМИ здесь не подойдут. И дело вовсе не в их шумной работе и громких щелчках.

Модульный трехфазный экземпляр в едином корпусе, тоже будет не пригоден для нашей схемы.

Самое главное преимущество однофазных – возможность ручной и очень простой регулировки мощности электрокотла. Подробнее об этом будет сказано ниже.

К силовым клеммам каждого контактора, как раз-таки и подключаются нагревательные элементы (ТЭН, электроды) котла отопления.

Документы на котел

Допустим, оборудовали вы топочную с соблюдением всех требований. Покупаем котел? Пока рано. Проверьте прежде всего, не затерялись ли прежние бумаги на газ, и извлеките их на свет божий:

1. Контракт на поставку газа, если котел отопительный. Субпотребители могут устанавливать только водогрейные котлы.
2. Все документы на газовый счетчик. Любой котел устанавливать без счетчика нельзя. Если его еще нет – ничего не поделаешь, нужно ставить и оформлять, но это другая тема.

Теперь можно покупать котел. Но, купив, устанавливать еще рано:

• В БТИ нужно внести изменения в техпаспорт дома. Для приватизированных квартир – через эксплуатирующую дом организацию. В новом плане должна быть нанесена каморка под котел, и четко обозначена: «Топочная» или «Котельная».
• Дать заявку в газовую службу на проект и ТУ. В составе требуемых документов и техпаспорт на котел, так что он должен быть уже куплен.
• Провести монтаж котла (см. след. разд), кроме газовой системы. Это можно сделать, пока газовики готовят проект, если помещение одобрено.
• Вызвать специалиста, чтобы сделал газовую обвязку.
• Дать заявку газовикам на ввод в эксплуатацию.
• Дождаться прихода инженера газовой службы, он все проверит, составит заключение о пригодности и даст разрешение на открытие запорного газового вентиля к котлу.

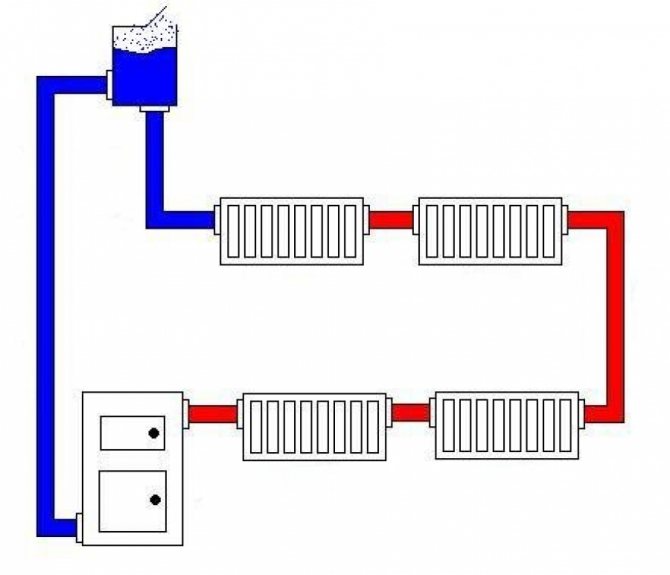

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в добавляются элементы:

• Радиаторные контроллеры.
• Терморегуляторы.
• Балансирующие вентили.
• Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

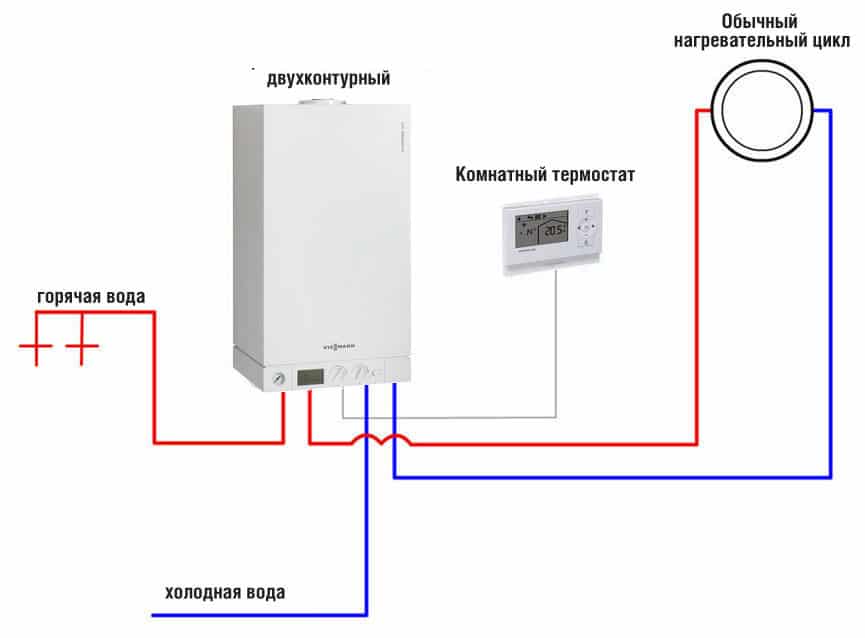

Основная схема подключения газовых двухконтурных котлов и ее основные этапы

Газовый котел обязательно нужно подключить к:

Подключение двухконтурных газовых котлов нужно начинать с его установки и крепления оборудования на стену. После этого подключается контур отопления и подсоединяется водоснабжение. Только после этого можно подсоединить само оборудование к газопроводу.

подключение двухконтурных газовых котлов

Подвешиваются такие котлы обычно на специальные кронштейны, которые идут в комплекте вместе с прибором. Место для его расположения выбирается исходя из удобства для пользователя. В помещении, где он будет стоять, должно быть открывающееся окно. также не стоит устанавливать его возле другого оборудования или поблизости от газового счетчика.

Нельзя подвешивать его под потолок, он должен крепиться на стене не менее одного метра от уровня пола.

Схема подключения газовых двухконтурных котлов одинакова для всех его видов. Все они имеют похожее расположение всех патрубков для подключения их к газу, водоснабжению и отоплению.

Распространенные схемы отопления

Вне зависимости от типа котла, существуют популярные схемы систем отопления. К ним можно отнести:

• однотрубная;
• двухтрубная;
• лучевая;
• самотечная;
• принудительная.

Однотрубная система отопления характерна тем, что все радиаторы подключаются сплошной трубой. Не предусмотрен отдельный трубопровод, в него поступает отработанная вода. Главный минус схемы в том, что однотрубная схема имеет обратный накопительный эффект. Каждый элемент цепочки нагревается медленнее предыдущего. Отдельные установленные клапаны позволяют трубе упростить жизнь.

Двухтрубный вариант очень часто берётся за основу в частном доме, особенно если радиаторов в цепи немало. В этой схеме помимо основной нагревательной трубы присутствует ещё одна — используется для вывода отработанной воды. Процесс теплоснабжения и теплоотвода происходит параллельно.

Лучевая система считается усовершенствованной двухтрубной. За её основу берётся две трубы, поток воды через которых начинает поступать из специального коллектора. Это дорогая, но современная система. Коллектор напоминает по своей схеме тёплый пол, но каждый элемент работает автономно и его можно отключить не во вред всей системе.

Самотечная схема «Паук» используется в основном в посёлках или в любой другой сельской местности. Особенность заключается в том, что вода движется по законам физики, а разлив начинается сверху. Удобно, если нет возможности подключить электрический или газовый котёл. Тёплая вода поднимается вверх, тем самым выталкивая вниз холодную воду.

Схема отопления с принудительной циркуляцией — наиболее популярный вариант реализации отопления. Особенно закрытого типа. При таком решении возможна регулировка системы отопления по каждому прибору, покомнатно или же поэтажно. Ее и рекомендуем вам применять в практике. Минус один – энергозависимость.

Как подключить газовый котел в частном доме по порядку?

Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.

Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.

Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.

Место установки выбирается относительно типа прибора.

Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.

Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры

Конструкция должна иметь равномерную нагрузку на все опоры.

Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.

Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.

Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.

25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.

Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.

Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.

Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.

Материалы и инструменты

• Разводные ключи и дюбеля;
• строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
• перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
• кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
• ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
• калибратор для развальцевания труб;
• вентили, краны — для крепления запорных механизмов;
• листы оцинкованной стали и инструменты для их резки.

Поэтапное подсоединение отопительного контура

Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.

При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.

Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.

При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.

Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.

Подключение к системе отопления

​

Расположение узлов присоединения к системе отопления (с лицевой стороны):

• слева — подача горячего теплоносителя в контур;
• справа — магистраль обратки.

При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.

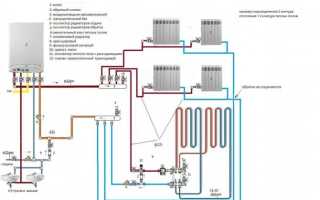

Схемы обвязки отопительных котлов

Все больше собственников не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы обогрева, «сердцем» которых является котел – генератор тепла. Но сам по себе он работать не может. Схема обвязки котла отопления – это совокупность всех вспомогательных приборов и труб, которые соединены по определенной схеме и представляют собой единый контур.

Для чего необходима

• Обеспечение циркуляции жидкости по системе и передача тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Предохранение котла от перегрева, а также защита жилища от проникновения в него природного или угарного газов в случае возникновения нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на требуемом уровне (расширительный бак).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему устойчиво работать в оптимальном режиме, что значительно сокращает расход топлива и дает экономию на отоплении.

Основные элементы схемы

• Генератор тепла – котел.
• Мембранный (расширительный) бак – экспансомат.
• Регулятор давления.
• Трубная магистраль.
• Запорная арматура (краны, клапана).
• Фильтр грубой очистки – «грязевик».
• Соединительные (фитинги) и крепежные элементы.

В зависимости от вида выбранного контура отопления (и котла) в ней могут быть и другие составные части.

Схема обвязки двухконтурного отопительного котла, как и одноконтурного, зависит от многих факторов. Это и возможности самого агрегата (в том числе, и его комплектация), и условия эксплуатации, и особенности устройства системы. Но имеются и различия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются котлы, обеспечивающие и теплом, и горячей водой, рассмотрим пример классической обвязки именно двухконтурного прибора с принудительной циркуляцией теплоносителя.

Вода, нагретая в теплообменнике до нужной температуры, с выхода котла «уходит» по трубам к радиаторам, которым и передает тепловую энергию. Охлажденная жидкость возвращается обратно на вход генератора тепла. Ее движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последним в цепочке радиатором и котлом устанавливается расширительный бак для компенсации возможных перепадов давления. Здесь же – «грязевик», предохраняющий теплообменник от мелких фракций, которые могут попасть в теплоноситель из батарей и труб (частички ржавчины и отложений солей).

Врезка трубы для подачи холодной воды (подпитка) делается на участке между котлом и первым радиатором. Если ее обустроить на «обратке», то это может вызвать деформацию теплообменника из-за разности температур его и «подпиточной» жидкости.

Для того чтобы иметь возможность регулировать температуру в каждом помещении индивидуально, с выхода котла вода направляется в коллектор. А уже с него, через запорную арматуру, разводится по комнатам.

Работает, как и при пользовании газовой колонкой. На вход ГВС котла подается холодная вода из водопровода, а с выхода нагретая идет по трубам к точкам водоразбора.

Схема обвязки настенных котлов аналогична.

Существует и ряд других ее видов.

В ней отсутствует водяной насос, а циркуляция жидкости происходит за счет разности температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (ставится в самой верхней части трассы).

С первично-вторичными кольцами

В принципе, это аналог уже упоминавшейся гребенки (коллектора). Используется такая схема, если необходимо обогреть большое количество комнат и подсоединить систему «теплые полы».

Есть и другие, которые для частных домов не применяются. Кроме того, в перечисленных могут быть и некоторые дополнения. Например, смеситель с сервоприводом.

Папа мастер! > Отопление, вентиляция и водоснабжение > Как составить и реализовать схему обвязки котла отопления в частном коттедже

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

• Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
• Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
• Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
• Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

• Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
• Пространство под котлом должно быть свободным.
• На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
• В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

• Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
• В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
• Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

• Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
• Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
• Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

• Манометр. Для контроля давления в системе.
• Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
• Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается некоторое количество теплоносителя).
• Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
• Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

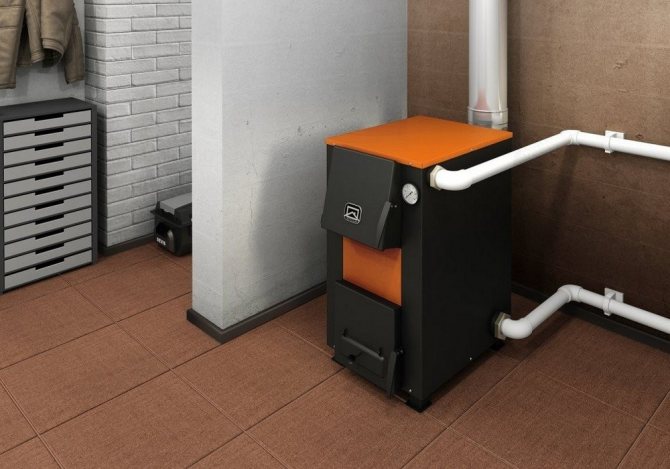

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Преимущества газового отопления

Газовое отопление частного дома опережает другие системы обогрева по показателям:

• Стоимость. Полное сжигание топлива способствует высокой эффективности применения этого энергоносителя. В некоторых котлах используется высвобожденная энергия при конденсации отработанных газов, что повышает КПД до 109%.
• Компактность. Современные газовые котлы напоминают навесную мебель. Их можно разместить на кухне или в небольшом помещении. При этом объем комнаты не теряется, интерьер не перегружен видом оборудования. Не нужно выделять место для хранения дров, угля или дизельного топлива.

• Безопасность. Контроль за работой системы и удаление сгоревших газов выполняют автоматические устройства. При малейшем отклонении от нормы срабатывает блокировка поступления топлива в камеру сгорания.
• Экономичный расход. В связи с ростом цен на энергоносители изготовители котлов разрабатывают и постоянно усовершенствуют модели, мало потребляющие, но производящие большое количество тепловой энергии.
• Возможность регулировать температуру теплоносителя. В результате экономятся ресурсы, в каждом помещении создаются комфортные условия.

Двухконтурные газовые котлы осуществляют одновременно отопление дома и снабжают жильцов горячей водой. В условиях загородного хозяйства эта функция немаловажна.

Особенности

Газовое отопление — объект повышенной взрыво- и пожароопасности, поэтому всеми вопросами о подключении и обслуживании занимаются специальные службы.

Перед подключением дома к газовой магистрали составляют проект прокладки линии внутри помещений, схему запитки приборов. Документы согласовывают и утверждают в Гостехнадзоре.

Помещение, где установлен газовый котел, обеспечивают хорошей вентиляцией. Для некоторых моделей оборудуют дымоход, а в котельной устраивают отдельный выход.

Котельная в частном доме

Котлы с принудительным выбросом отработанных газов подключают к системе электроснабжения. Чтобы оборудование не вышло из строя при резком скачке давления в линии, устанавливают автоматику для адаптации.

Требования техники безопасности при установке электрокотлов

При установке электрооборудования нужно знать не только, как правильно подключить котел отопления, но и как обезопасить себя и окружающих от высоких напряжений. Для оборудования такого типа установка приборов безопасности обязательна. Но при этом нужно учитывать тип котла. Для защиты ТЭНовых и индукционных котлов используется УЗО (устройство защитного отключения), но для электродных котлов его нельзя применять. Для электродных котлов установка защитного заземления обязательна.

Мини-котельные

Сейчас выпускаются модели котлов, снабженные расширительным бачком, насосом, клапаном и манометром. Это могут быть ТЭНовые, электрические, дизельные, газовые агрегаты с принудительной тягой. Эти агрегаты можно назвать мини-котельными. Так, предохранительные клапаны в схеме электрического отопления частного дома с насосом монтируют сразу на теплообменнике вместе с ТЭНом. Такая конструкция позволяет быстро сбрасывать лишний теплоноситель, если он закипит при остановке насоса.

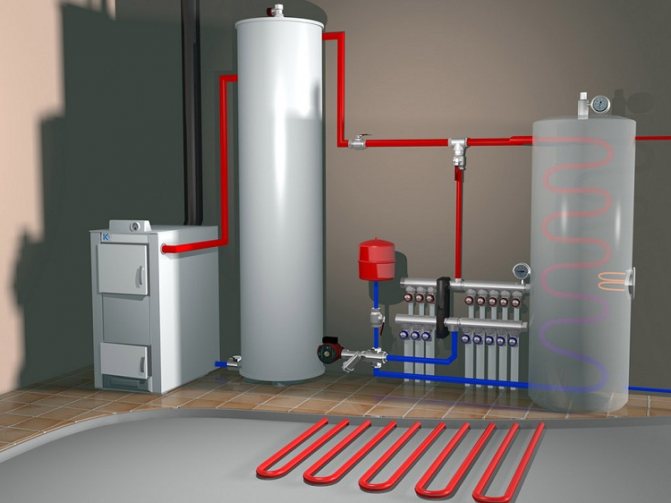

Подключение бойлера косвенного нагрева

Если система отопления будет построена на основе одноконтурного котла, необходимо определиться с источником горячей воды. Самое простое решение – установить в доме обычный электрический бойлер. Но он будет потреблять дорогую электроэнергию, что не очень выгодно. Гораздо дешевле подключить к контуру отопления бойлер косвенного нагрева.

Самый простой способ подключения бойлера к котлу – установить небольшие коллекторы и подключить к ним трубу с циркуляционным насосом и обратным клапаном, которая отправится к водонагревателю, а также обратную трубу. Управляя работой циркуляционного насоса, бойлер будет включать и отключать подачу теплоносителя, регулируя температуру во встроенном баке. Также возможна реализация данной схемы без коллектора.

Если помимо бойлера к вашей системе отопления подключатся дополнительные контуры и тёплые полы, то без коллекторов или гидрострелки не обойтись.

Также возможно подключение бойлера косвенного нагрева через трёхходовой клапан – он переключает движение теплоносителя с контура отопления на сам водонагреватель. Тем самым обеспечивается поддержка заданной температуры.

С битермическим теплообменником

Битермический теплообменник устроен по принципу «труба в трубе». Внутреннее устройство может быть разным — фирмы стараются усовершенствовать свои изделия и пробуют различные варианты. Неизменным остается одно: одна большая труба поделена на части — вдоль. Они разделены металлическими перегородками, герметичны и не сообщаются.

Один из вариантов битермического теплообменника для двухконтурных газовых котлов отопления

Как работает двухконтурный котел с битермическим теплообменником? По одной части трубы — внешней — циркулирует теплоноситель, который подается в систему отопления. Во второй части — внутренней — вода появляется только после того, как где-то открыли кран горячей воды. Работавший до этого контур отопления перекрывается (сигналом от платы управления), все тепло идет на подготовку горячей воды. Все это время циркуляционный насос не работает.

Устройство двухконтурного котла с битермическим теплообменником

Когда прекращается расход горячей воды (закрыли кран), включается циркуляционный насос, снова подогревается теплоноситель, который циркулирует по трубам отопления. Как видите, устройство двухконтурных котлов с битермическими теплообменниками проще — меньше деталей, датчиков, соответственно, проще управление. Это отражается на цене — они немного дешевле. В то же время КПД таких котлов в режиме нагрева воды несколько выше (в среднем 93,4%, против 91,7%).

Есть и минусы — битермические теплообменники чаще забиваются. В режиме нагрева воды для ГВС нет циркуляции в контуре теплоносителя. Это не страшно, если система герметична (она такой и должна быть) и не требует постоянной подпитки.

Вот так зарастает битермический теплообменник

Но если где-то есть утечка и для поддержания рабочего давления в системе отопления необходимо постоянно добавлять воду, происходит постепенное зарастание просвета той части трубы, по которой циркулирует теплоноситель. Когда этот просвет оказывается забит солями, активнее греется та часть, которая проводит воду для ГВС. Это приводит к тому, что начинает забиваться солями и эта часть, котел просто перестает работать.

Оба контура битермического теплообменника подверглись отложению накипи

Немного теории

Один из признаков, по которым можно классифицировать системы автономного отопления, — способ побуждения циркуляции в них. По этому параметру отопительная система может быть:

• Гравитационной (с естественной циркуляцией). Теплоноситель приводится в движение только естественной конвекцией:
• после чего самотеком под действием гравитации возвращаются назад;

Горячий теплоноситель вытесняется в верхнюю часть контура и возвращается к теплообменнику котла самотеком.

• Принудительной. В этом случае теплоноситель приводит в движение циркуляционный насос.

Принудительная циркуляция обеспечивает быстрый и более равномерный нагрев отопительных приборов. Достоинство гравитационной системы — энергонезависимость. Она будет работать в отсутствие электроэнергии или при ее частых отключениях.

Процесс установки газового отопления

Приятно в доме все сделать своими руками, но при подключении и установки газового котла лучше обратиться к специалистам; на каждой инструкция к котлам «Атон», «Siberia», «Конорд», «Ariston» указывается именно это предостережение. Газ – вещь опасная: для работы с ним необходимы специальные знания и опыт.

Подготовка к начинается с проверки его качества, наличия в составе комплектующих деталей. Затем

При монтаже системы отопления любая небрежность может стать причиной взрыва оборудования.

промывают трубы котла. Осматривают стену под котел; она должна быть прочной. К ней крепят прокладку из негорючего материала. Котел от прокладки находится на расстоянии 5 см; обязательно наличие вентиляции или дымохода.

Имея разрешение на , необходимо приготовить нужные инструменты:

• саморезы большие диаметром 6 мм – 4 шт.;
• маркер;
• победитовое сверло;
• дрель;
• пластмассовые дюбели;
• уровень;
• парапет.

Приобретают нужные материалы:

• трехжильный провод;
• колено для дымохода;
• параллельный кронштейн;
• угловой сетчатый фильтр;
• шаровые краны;
• паронитовая прокладка;
• сигнализатор загазованности;
• газовый сертификат.

Однотрубная схема с ленинградкой

Развести гравитационную схему – задача сложная. Если котел используется в частном доме, квартире с одним этажом, количеством радиаторов, не превышающим 5-6 (точное значение зависит от мощности котла), реально обеспечить однотрубную ленинградку.

Схема, именуемая ленинградской – способ установки, когда магистраль располагается на уровне пола, ровно по поверхности. Батареи врезают нижним подсоединением.

Располагается на горизонтали. Единственный вертикальный элемент схемы – разгонный стояк. Отводится от котла, выгибается, подсоединяется к баку.

Монтаж горизонтального трубопровода для естественного цикла проводится под углом. Угол редко превышает 30 градусов.

Ленинградская разводка в одну трубу работает в маленьких помещениях.

Выводы и полезное видео по теме

Несколько полезных советов по монтажу газового котла помогут вам проконтролировать правильную установку оборудования.

При всём совершенстве газового оборудования, при наличии автоматики и серьёзной технологической защиты, подключение системы требует соблюдения установленных правил и норм. Без этого невозможно гарантировать надёжность работы газовых котлов.

Есть, что дополнить, или возникли вопросы по теме подключения двухконтурного газового котла? Можете оставлять комментарии к публикации и участвовать в обсуждениях изложенного материала. Блок для обратной связи находится ниже.
