Как правильно соединить между собой радиаторы отопления?

В системах водяного отопления существует несколько схем взаимного соединения батарей между собой. Как соединить радиаторы отопления между собой – ответ на этот вопрос дает материал данной публикации.

Основными схемами соединения радиаторов отопления можно назвать следующие:

1. Однотрубная (последовательная);
2. Двухтрубная (параллельная);
3. Коллекторная (лучевая);
4. Комбинированная (смешанная).

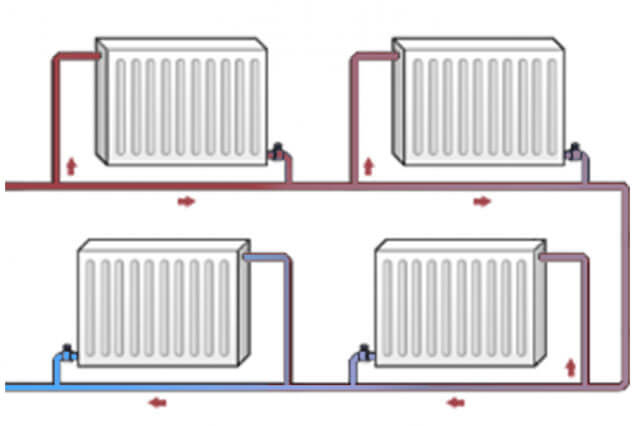

В однотрубной схеме радиаторы подключаются к трубопроводам системы отопления последовательно. Выход теплоносителя с первого в ряду радиатора подключается ко входу воды в следующий радиатор – и так подключаются все последующие устройства. Схема является не самой выгодной и обладает следующими недостатками:

1. Температура каждого последующего радиатора ниже температуры предыдущего в группе устройства;
2. При отключении одного из радиаторов перестают работать все остальные;
3. Затруднено регулирование температуры батарей из-за взаимного влияния.

Единственным достоинством данной схемы можно назвать минимальное потребление материалов на монтаж системы. Простейшая однотрубная схема имеет улучшенную конфигурацию – она известна под названием «ленинградки».

В ней каждый радиатор оборудуется байпасом – перемычкой между входом и выходом теплоносителя из устройства. По байпасу часть теплоносителя минует радиатор и смешиваясь с остывшим теплоносителем из радиатора, поступает в следующую батарею. Наличие байпаса позволяет отключать отдельные приборы без остановки всей линии, частично уменьшается разница температур на разных радиаторах.

Двухтрубная схема, по мнению большинства специалистов, считается оптимальным вариантом соединения радиаторов. В ней батареи подключаются к двум трубопроводам (прямому и обратному) параллельно. Это позволяет легко регулировать температуру устройств, изначально она равна на всех приборах отопления. Двухтрубная конфигурация позволяет отключать любые батареи на ветке без ограничения других радиаторов.

Параллельная (двухтрубная) схема имеет 2 разновидности:

1. Тупиковая;
2. Попутная (петля Тихельмана).

В первом случае трубы подключены к источнику теплоты и проложены с постепенным снижением диаметра от первого радиатору к последнему. В петле Тихельмана обратный трубопровод начинается от первого на ветке радиатора, проходит через все устройства и от последнего радиатора в цепи подключается к теплогенератору.

Расчеты показывают, что попутная схема является технически более выгодной, чем тупиковая. В тупиковой схеме при полном открытии арматуры первые устройства могут начать работать в качестве перемычки – последние на линии радиаторы будут ограничены в подаче теплоносителя.

Коллекторно-лучевая схема состоит из 2 коллекторов, от которых к радиаторам проложены отдельные подводки. Это позволяет управлять работой всех батарей из одного места. Система легко управляется, но при монтаже имеет самый большой расход материалов (труб). Кроме того, лучевая система имеет повышенное гидравлическое сопротивление из-за большой протяженности труб – для нормальной циркуляции теплоносителя требуется более мощный насос.

3 основные схемы часто комбинируют между собой. Это позволяет сочетать в единой системе отопления достоинства отдельных схем – уменьшить расход материала, улучшить качество управления и так далее.

Сборка новой системы отопления проводится с учетом мощности всех приборов. При правильных расчетах радиаторы и трубопровод подают нужное количество тепла. Но если не учитываются теплопотери из-за больших окон, проемов дверей или малого утепления дома, приходится наращивать секции батарей. Качественные радиаторы отопления позволяют не только дополнить, но и убрать элементы. Рассмотрим, как соединить биметаллические радиаторы между собой, что потребуется для выполнения работ своими руками.

Схемы подключения радиаторов

К отопительному контуру радиаторы отопления подключаются по нескольким схемам, к выбору которых нужно подходить очень ответственно. Дело в том, что неправильное подключение приводит к потере почти половины тепла. Неправильное присоединение секций приводит к неравномерному прогреву системы, а нарушение технологии сборки приводит к образованию протечек и порывов. Следовательно, важно не только подобрать подходящую схему, как соединить батареи отопления между собой, но и правильно присоединить секции радиатора. В любом случае работа требует внимания и аккуратности.

Радиаторы к системе отопления подключаются следующим образом:

• Последовательно. В этом случае требуется одна труба отопительного контура.
• Параллельно. В работе задействуются две трубы, друг с другом радиаторы соединяются посредством верхнего и нижнего отвода.
• Сквозное подключение подразумевает прохождение теплоносителя через систему прибора отопления.

Если брать за основу надежность и экономическую сторону, то можно сказать, что параллельное соединение радиаторов отопления будет максимально выгодным вариантом.

Назначение системы отопления

Особенно нужно уделить внимание тому, какие существуют схемы подключения радиаторов отопления, и выбрать оптимальный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры, однако часто приходится изменять некачественную систему, поэтому можно заниматься работами в уже готовом частном доме или квартире

Но в этом случае монтаж будет более сложным и специфическим.

Наиболее оптимальным считается подключение радиаторов отопления к центральной системе отопления, поскольку в этом случае получается эффективная и надежная система, обеспечивающая равномерный и постоянный обогрев в зимнее время. Однако многие частные дома располагаются на определенном отдалении от города, поэтому воспользоваться подключением к централизованному отоплению не всегда возможно.

https://youtube.com/watch?v=olrD9qxCAhM

Именно поэтому приходится создавать собственные автономные системы в частном доме. которые:

• должны обладать высоким КПД;
• при желании сделать все своими силами, можно просмотреть обучающее видео, чтобы не допустить ошибок;
• должны быть правильно сформированы и отрегулированы многочисленные узлы;
• монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
• должна быть предусмотрена надежная и правильная обвязка системы.

Какие факторы оказывают влияние на эффективность отопительной системы?

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее. К ним можно отнести:

• правильная разводка сети, которая оказывает влияние на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и стоимость отопления;
• грамотно подобранное оборудование для системы, для чего нужно производить определенные расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы, причем от этого зависит даже потребление топлива;
• правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура и даже котел с насосом, поскольку если неправильно будут произведены какие-либо действия, то отопление будет либо вовсе не работать, либо некачественно функционировать, поэтому желательно заранее просмотреть обучающее видео.

Поэтому до того, как будет осуществлен монтаж всех элементов отопления, нужно сконцентрироваться на расчетах и выборе схемы подключения радиаторов отопления. Надо подобрать сами батареи, которые будут иметь нужный КПД и другие характеристики. Должны быть приобретены другие виды изделий, предназначенных для установки, причем они должны быть высокого качества. Сами работы должны выполняться своими руками только после тщательного изучения инструкции и видео с последовательными действиями.

Материалы и инструменты для присоединения дополнительной секции

Прежде чем выполнять подсоединение прибора отопления, нужно рассчитать количество секций, необходимых для эффективного обогрева комнат. Чтобы правильно и качественно решить задачу, как соединить алюминиевый радиатор, необходимо приготовить следующие инструменты и материалы для работы:

• Два ключа: трубный и радиаторный.
• Ниппели для отопительной системы.
• Боковые заглушки.

• Межсекционный уплотнитель.
• Паронитовая прокладка.
• Листы наждачной бумаги.

Как рассчитать?

Чтобы рассчитать число секций, необходимо учитывать материалы, вид радиатора, состояние стен, расположение квартиры и т.д. Для примера возьмем вариант, где мощность секции — 100-150 Вт. Точные показатели можно посмотреть в техпаспорте.

Сделаем расчет для однокомнатной квартиры, площадью 18 кв. м. со стандартной высотой потолка — 2,5 м. Пластиковые окна, угловая квартира, погодные условия центральной полосы. Радиаторы подсоединены через верхнюю разводку.

Площадь умножается на 100. Итог 1800 Вт. Полученную величину умножают на коэффициенты, с учетом высоты потолка, углового размещения квартиры, количества окон и их материалов – 0,8, 1,8, 1,8, 0,8 (пластиковые стеклопакеты). Получается 3732 Вт. Делим величину на 150. Итог 24,8 округляем. Значит, требуется нарастить 25 секций для полноценного обогрева.

Расчет

Это только примерный расчет, число отделений зависит от температуры теплоносителя, утепления стен, потолка, материалов, площади окон, ограждений на батареях и т.п.

Подготовительный этап

В процессе подготовки выполняют демонтаж радиатора, отсоединяют секции, которые будут наращиваться. В обязательном порядке очищают прибор отопления от пыли, грязи и ржавчины. Чтобы понять, как соединить радиаторы отопления с трубами правильно, проводят визуальный осмотр отверстия с резьбой, к которому присоединяется труба отопительного контура. При наличии отложений известкового или другого типа выполняют зачистку наждачной бумагой. Пренебрежение этими действиями может стать причиной негерметичного соединения, в частности межсекционной прокладки, или образования течи.

Непосредственное соединение секций

Задача, как соединить секции биметаллического радиатора, решается следующим образом:

• Дополнительные секции прикладывают к основной части.
• Укладывают уплотнительный элемент.

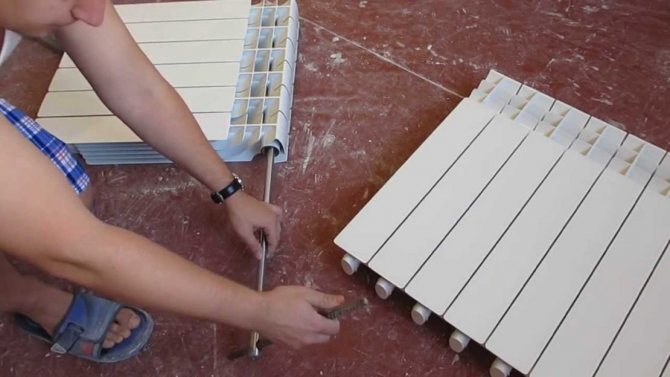

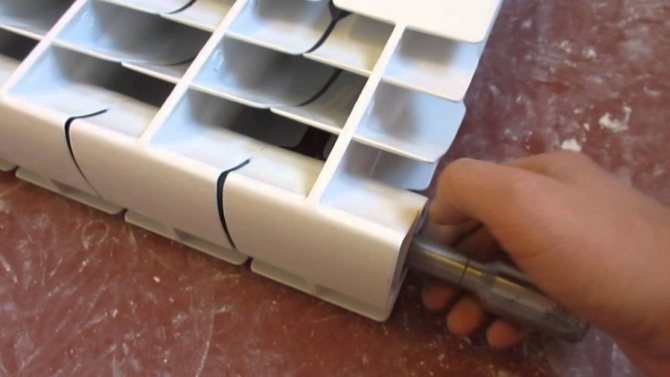

• Определяют расстояние до ниппеля, используя радиаторный ключ.
• В соответствии с этим расстоянием устанавливают ниппель в радиатор.
• Радиаторный ключ прокручивают с помощью трубного ключа.

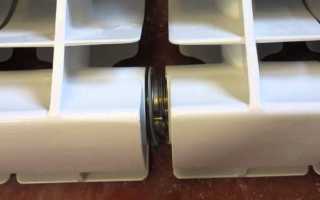

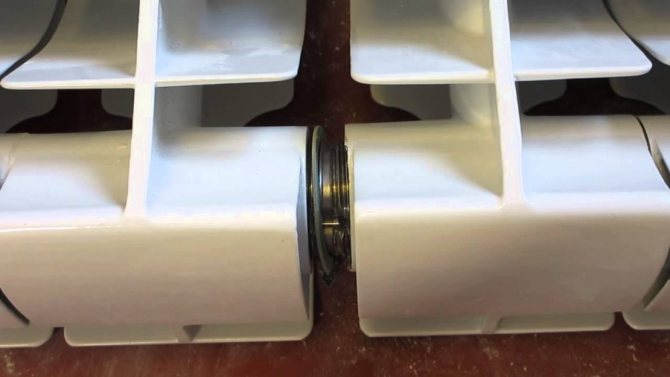

• Ниппель заворачивают на две секции, расположенные друг против друга.
• Поворачивают радиаторный ключ на три оборота.
• В нижней части выполняют аналогичные действия.

После этого выполняют монтаж паронитовых прокладок и боковых заглушек, в процессе работы пользуются трубным ключом. Затяжку выполняют максимально, чтобы соединение было надежным и герметичным. Остальные секции присоединяются к батарее по той же схеме.

Проверка собранной конструкции

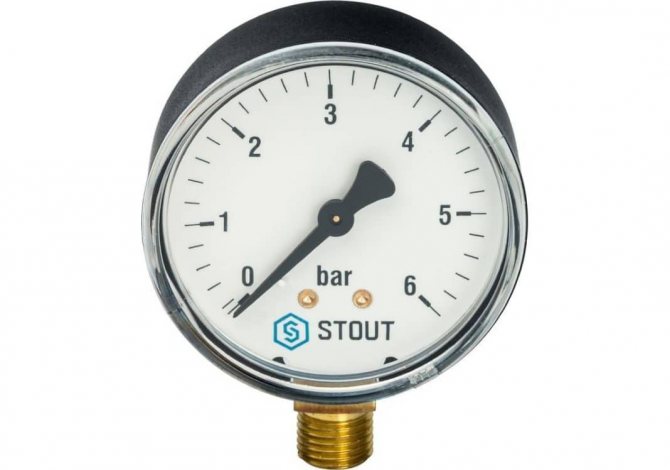

После завершения сборки прибора отопления проводят визуальный осмотр на наличие возможных погрешностей. При их отсутствии проводят пробное заполнение системы отопления водой. Первый пуск теплоносителя выполняется без напора, чтобы выявить места некачественного соединения радиатора с трубой. Если такие дефекты имеются, их немедленно устраняют. Повторное заполнение системы отопления выполняется при нормальном давлении теплоносителя.

После присоединения дополнительных секций к основному радиатору необходимо провести тестовое испытание системы. Для этого оставляют отопления включенным на несколько часов. Затем проверяют, в каком состоянии находятся трубные части, фитинги и приборы отопления. При отсутствии дефектов и протечек переходят к вопросу, как соединить радиаторы отопления между собой.

В чем секрет популярности

Важно: бытует мнение по поводу того, что сейчас чугунный радиатор хуже чем советских времен. Это верно лишь отчасти

Здесь все зависит от качества изделия и фирмы производителя. Если батарея отлита согласно отечественным или европейским ГОСТам, то бояться нечего. Но приобретая агрегаты от китайских или турецких «мастеров», человек, по сути, берет кота в мешке.

Стандартный МС 140.

• Чугун по своим характеристикам хотя и хрупкий металл, но все же достаточно прочный. Рабочим давлением для такой батареи является 8 – 12 атмосфер, плюс при кратковременных скачках или гидроударах, она может выдерживать нагрузку до 20 атмосфер. Если учесть тот факт, что в городской сети давление редко превышает 6 – 8 атмосфер, а средняя сила гидроудара 15 – 20 атмосфер, то запас прочности очевиден;
• Такие батареи присутствуют как в бюджетном сегменте рынка, так и в элитных товарах. Дело в том, что цена на классические МС-140 едва ли не самая низкая. В то же время стоимость художественного толстостенного литья может порой в несколько раз превышать цену хорошего биметалла;
• Приверженцы современных материалов забывают о качестве теплоносителя в наших городских сетях. Этот жесткий «коктейль» способен вывести из строя многие новомодные модели. В то время как чугун отличается абсолютной устойчивостью к любым химическим атакам и нейтральностью к коррозии, он попросту не ржавеет;

Дизайн современных батарей из чугуна.

• Благодаря большому диаметру каналов батареи, любой мусор проскакивает через нее, практически не задерживаясь. что весьма актуально для городских многоэтажек, со старой трубной разводкой ;
• Как известно чугун обладает высокой теплоемкостью. Батарея долго набирает температуру, но также долго ее удерживает. При перебоях с отоплением данный агрегат будет отдавать тепло еще несколько часов после отключения;

Варианты подсоединения батарей.

• Технически, установка чугунного радиатора отопления своими руками не представляет большой сложности. При наличии инструмента и пары помощников для поддержки, работу можно закончить в течение дня;
• Еще одним немаловажным достоинством считается тот факт, что комплектующие для чугунных радиаторов отопления можно найти в любом хозяйственном магазине и цена на них вполне приемлемая;

Характеристики современных чугунных радиаторов.

С причинами всенародной популярности мы как бы разобрались.

Теперь давайте поговорим о подводных камнях этих отопительных приборов:

• Первая причина, по которой многие отказываются от чугуна, это серьезный вес конструкции. Посудите сами, стандартная секция имеет массу порядка 7 кг, на одну комнату в среднем устанавливается 7 – 10 секций. В результате имеем от 50 до 70 кг пустой конструкции, при заполнении добавляется еще 1 – 1,5 кг на каждую секцию. Помимо проблем с установкой, не каждая стена может выдержать такой агрегат;
• Минимальный объем теплоносителя в одной ячейке составляет порядка 1л. У современных конкурентов этот показатель меньше в 3 – 5 раз. А как известно, чем больше жидкости, тем больше энергии требуется для ее прогрева и поддержания температуры. Плюс быстро регулировать температуру в таких системах. благодаря высокой инертности, весьма затруднительно;

Данные классического чугунного радиатора МС 140.

• Площадь таких конструкций, по сравнению с современными аналогами, несколько меньше, соответственно и теплоотдача ниже;
• Упреки по поводу малопривлекательного дизайна не состоятельны, их в какой-то степени можно адресовать распространенным МС-140. Что же касается фигурного литья, то по своей красоте они оставляют далеко позади современных собратьев;

Выбор схемы соединения батарей

Для решения вопроса, как соединить алюминиевые радиаторы между собой, используются разные схемы, поэтому важно выбрать наиболее удобную и эффективную.

В большинстве случаев приборы отопления соединяются последовательно, при этом обеспечивается максимальная надежность системы. Кроме того такая схема не требует больших технических затрат и обслуживания. С помощью последовательной схемы допускается соединение четырех радиаторов. Подключение к системе выполняется в нижней части. Если трубы или радиаторы начинают провисать, то устанавливают специальные распорки.

Единственным минусом такой схемы является неравномерный прогрев помещения. Это происходит из-за меньшего нагревания последних батарей в системе. Причем разница температуры первого и последнего прибора отопления может составлять около 18 градусов.

Решением проблемы такого типа является установка электрического котла.

Конструктивные особенности

На рынке оборудования для обогрева помещений представлено несколько типов батарей из биметалла:

1. Модели с секциями подойдут для многоэтажек с централизованным отоплением. При правильном соединении можно конструировать любую длину устройства, обеспечить нужный обогрев.
2. Литые модели используются для систем с нестабильностью давления. Радиаторы испытывают под давлением 100 атмосфер, считаются лучшими при частых скачках на 30-40 атмосфер.

Литые батареи Нужно внимательнее рассмотреть минусы литых батарей:

• Высокая цена.
• Невозможность наращивания, нужно сразу рассчитывать количество отделений, мощность устройства.

Для надежного соединения биметаллических батарей важно подготовить инструменты, фитинги.
