Как самостоятельно обустроить проход трубы через крышу в частном доме или баневставитьизменить ссылку

Требования к монтажу

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Организация вентиляции подкровельного пространства

3.1

Советы специалистов

Смонтировать самостоятельно выход вентиляции на крышу не очень сложно. Нужно иметь требуемые материалы и инструменты, а установку производить с учетом предварительно продуманного проекта и соблюдать определенные этапы.

Желательно, чтобы труба находилась четко над внутренним стояком шахты вентиляции. Если это по определенной причине выполнить не получается, лучше всего воспользоваться гибкой гофрированной трубой для подсоединения к узлам.

Высота трубы, которая находится над крышей, определяется в СНиП:

1. 1. На плоской крыше размер трубы нужно выбирать учитывая ее диаметр, но не более 0,5 метра.
2. 2. Во время монтажа выхода вентиляции около дымохода его размер обязан равняться ему.
3. 3. При большой удаленности узла от конька кровли (более 4 м) нужно начертить воображаемую линию от верха кровли вдоль крыши вниз. Верх трубы обязан находиться на условной линии пересечения горизонта и конька.
4. 4. Для скатной крыши немаловажен показатель удаленности вентиляционного выхода от конька: если труба находится дальше, чем на 60 см, то ее размер обязан составлять более полуметра.

3.2

Дополнительное оборудование

Для улучшения эффективности вентиляционной системы на кровле дополнительно могут устанавливаться различные элементы. Они требуются для создания участка пониженного давления, а также для защиты от атмосферных осадков:

1. 1. Дефлекторы — это устройства, которые разряжают воздух на внешней части трубы благодаря действию ветра. За счет них создается зона пониженного давления, повышающая тягу.
2. 2. Аэраторы — требуются для повышения воздушной циркуляции между наружным покрытием и теплоизоляционным слоем крыши.
3. 3. Капельники — металлические или пластмассовые насадки, которые устанавливаются для защиты от проникновения дождевой воды в трубы.

Где монтировать трубу для вентиляции

Расположение этих элементов нужно определять еще на этапе планировки.

Чтобы обеспечить хорошую вентиляцию, потребуется учитывать следующее:

• точечные вентиляционные трубы должны располагаться на расстоянии 60 кв. м друг от друга;
• количество вентиляционных труб определяется исходя из сложности конструкции;
• расположение нескольких труб должно выстраиваться по одной линии;
• места вывода вентиляционных труб необходимо плотно изолировать;
• не следует располагать трубу дальше 60 см от конька.

Вентиляционные трубы желательно размещать под стояком, поскольку этот способ может обеспечить максимальную циркуляцию воздуха. В некоторых случаях для этого применяют переходники из гофры. При установке основание гофры находится в тепле, благодаря чему будет получено минимальное сопротивление ветру. Высота стояки вентиляционной трубы играет существенную роль, так как при небольшой трубе тяга окажется плохой, а при слишком длинной понадобится приспособления для крепления. Строительные нормы предусматривают четкие показатели высоты элементов вентиляции:

• дляплоскойкровли – высотавентиляционныхтрубнедолжнапревышать30см;
• длякрышисоскатами – неболее 50см.

Если кровля предусматривает дополнительные площадки для отдыха, тогда высота вентиляционной трубы будет достигать 2 метра.

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

• воздушного обмена в мансардном или чердачном помещении дома;
• монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
• подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

• угол ската крыши;
• вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
• тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Нормы и требования

Качественный монтаж прохода дымохода через кровлю настолько важен для безопасности строения и жильцов, что государство официально закрепило нормы и правила его обустройства. Документ, который учитывает санитарно-гигиенические, пожароопасные, коррозионные и иные нагрузки на конструкцию и материалы называется СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».

Проводку трубы через крышу планируют на этапе строительства. Если печь реконструируют, меняют или ремонтируют в процессе эксплуатации, то дымоход обычно оставляют на старом месте. Основополагающим условием для качественного дымохода является расположение трубы относительно конька крыши.

Для обеспечения оптимальной тяги лучшим местом для вывода трубы на крышу является ее высшая точка – конек. Это позволяет вести основную часть трубы по чердачному помещению, что защищает ее от влаги и холода. Сложность заключается в том, что приходится нарушать целостность горизонтальной балки, устанавливая дополнительные опоры с обеих сторон от дымохода. Чаще трубу выводят на небольшом расстоянии, что позволяет ограничить уличную часть трубы минимальными пятьюдесятью сантиметрами.

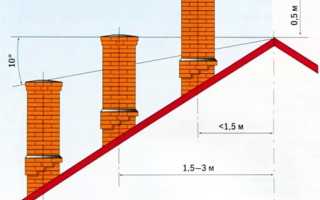

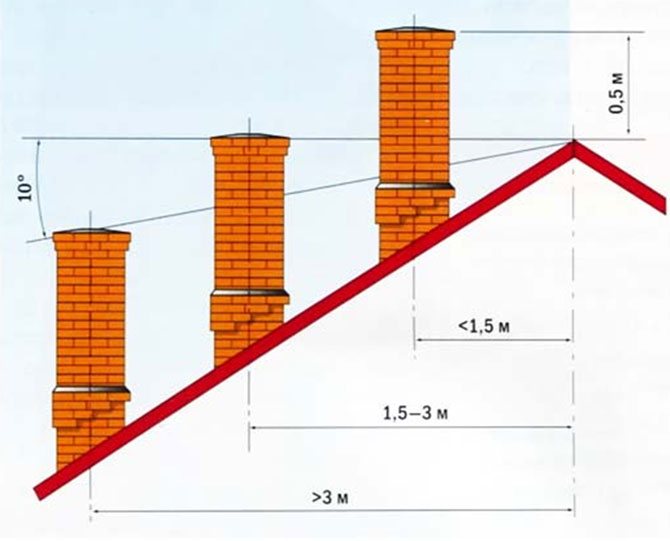

Существует следующая зависимость высоты дымохода от его удаленности от конька:

• расстояние до конька не превышает 1,5 м – труба возвышается над ним на 50 см;
• расстояние от 1,5 до 3 м – дымоход достаточно вывести вровень с коньком;
• при удалении выходного отверстия для дымохода более 3 м от конька высота трубы может быть ниже, чем верхняя точка крыши (разница должна составлять угол в 10 градусов).

Оптимальная высота трубы составляет от 0,5 м до 1,5 м. Выходное отверстие располагают между стропилами, так, чтобы не нарушать их целостность и оставить расстояние до них 15-25 см.

Обратите внимание! Худшее расположение выходного отверстия трубы на крышу – это в углублении между двумя скатами при сложной постройке (в ендове).

Если прямой вертикальный выход трубы приходится на подобное слияние двух кровель, то кровельную проходку следует сместить на полметра в сторону, добавив к дымоходу горизонтальный участок (до 1 м). В углублении зимой скапливается снег, наледь, что создает дополнительную угрозу для возникновения протечек.

Рекомендуем ознакомиться: Преимущества и недостатки чугунных фитингов

Неудачное место расположения кровельной проходки для дымохода – нижняя часть крыши. Здесь труба может быть повреждена при сходе масс снега и льда. Кроме того, большой участок трубы приходится выводить на улицу для обеспечения нормальной тяги, что способствует ее промерзанию и образованию конденсата на внутренних стенках.

Проход круглой трубы дымохода через деревянный потолок при помощи ППУ разной конструкции

Для прохода дымовой трубы через деревянные конструкции можно использовать готовый потолочно-проходной узел (смотрите фото). Его выбирают исходя из наружного диаметра трубы. Перед установкой этот узел прохода через потолок необходимо подготовить: все поверхности, которые будут соприкасаться с древесиной обшивки потолка, и все внутренние поверхности проходного короба выкладывают теплоизоляцией.

Потолочный проходной узел фабричного изготовления. Его перед использованием нужно со всех сторон, кроме лицевой обложить теплоизолирующим материалом

Обычно теплоизоляцией служит базальтовая вата, но должна она быть специальной: выдерживать высокие температуры. Покупая материал, убедитесь, что рассчитан он на использование при температурах 800-1000оС. Эти материалы имеют более высокую стоимость, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие, которые при высоких температурах спекаются, из-за чего теплоизоляция теряет все свои свойства, а это может привести к пожару. Кроме того желательно использовать фольгированный теплоизолятор – это сделает конструкцию еще более безопасной.

Заизолировав узел прохода, готовите место для его установки. На потолке размечаете, где будет располагаться дымовая труба. Очерчиваете отверстие подходящего размера: чуть меньше размеров лицевой панели проходного узла с таким расчетом, чтобы его было удобно крепить к обшивке потолка саморезами. Вырезав отверстие, его края обкладываете тем же теплоизолятором, что и проходной узел, или любым другим с аналогичными свойствами. Для повышения уровня пожарной безопасности можно поверх теплоизолятора укрепить полосы металла. В готовое отверстие вставляете подготовленный узел прохода. Его можно надеть на трубу и устанавливать вместе с ней. Установив эту конструкцию на место, закрепляете панель проходного узла саморезами (отверстия можно просверлить предварительно).

Подготовка и установка потолочной проходки

Проверив вертикальность установки трубы дымохода, приступаете к завершению этого этапа. Оставшиеся в проходном узле пустоты закладывают теплоизоляцией. Можно использовать куски все той же базальтовой ваты или заполнить пустоты керамзитом. Песок использовать, по идее, можно, но не стоит. Он проигрывает по теплоизолирующим свойствам и керамзиту и базальтовой вате, кроме того, рано или поздно окажется внизу, так как щели есть, и через них песчинки будут сыпаться на печь.

Дальнейшие действия зависят от того, куда вы выводили дымоход: на второй этаж или на чердак. Но основная разница в эстетике и наличии отделки. Если выводили трубу дымохода вы на чердак – на этом проход через потолок можно считать завершенным. Если же вывели дымоход на второй этаж или в мансарду – на трубу надеваете защитный металлический экран, который крепится теперь уже к полу все теми же саморезами. После этого приступаете к следующему этапу – выводу через следующий потолок (это если вы на втором этаже) или через кровлю, если на чердаке или в мансарде.

Так выглядит проходка потолка в готовом виде

Проходной узел дымохода через потолок может иметь и такой вид. Это уже готовый для использования вариант, который состоит из двух коробов. Внутренний короб из металла, наружный – из термостойкого материала (в данном случае минерита).

Узел прохода кровли из минерита. Он полностью готов к использованию

Между ними имеется воздушная прослойка, обеспечивающая пожарную безопасность. По словам производителей оставшееся свободным пространство между сэндвич-трубой и коробом разделки, не требует заполнения теплоизолятором. Можно оставить все как есть, а можно, для большей надежности, все-таки добавить термостойкой теплоизоляции. В таком случае, как проход дымохода через деревянное перекрытие, лучше перестраховаться, чем потом тушить пожар.

Так устанавливается минеритовый узел прохода через кровлю. Просто надели на трубу и вставили на подготовленное мето

Проходной узел через потолок может быть и таким (смотрите фото). В этом случае заделка краев отверстия в потолке обязательна (напомним, сначала по краю теплоизоляция, сверху – металл).

Фабричный узел прохода может выглядеть по-разному. В зависимости от формы немного меняется способ установки

Основные правила

Если в доме есть отопление, вам потребуется создать оптимальные условия для удаления дымовых газов. Существует несколько способов выведения трубы в зависимости от места установки. На его выбор влияет множество факторов, а дымоотвод может устанавливаться:

• в самом коньке;
• на расстоянии от него.

Каждый из описанных способов имеет свои отличия и особенности, но преимущество отдается монтажу по второму варианту. Для поддержания нужной силы тяги общая высота дымового канала должна соответствовать пределам 5-10 м.

Проход через потолок кирпичного дымохода

Кирпич – сам по себе неплохой теплоизолятор, тем не менее, требуется и для кирпичной печи соблюдение правил прохода через горючие материалы: от края дымоходного канал до этого материала должно быть расстояние не менее 25см. Чтобы обеспечить такое его на трубе печники делают специальную проходку (смотрите рисунок) увеличивая толщину стенки кирпичного дымохода в месте прохода через потолок.

Проход кровли кирпичным дымоходом

Если по каким-то причинам сделать такую проходку невозможно, можно вырезать в потолке отверстие, которое будет больше размера дымовой трубы по каждой из сторон сантиметров на 10. А дальше повторить проходку круглой печи через потолок:

• заделать края жаростойким теплоизоляционным материалом;
• закрыть его полосами металла (минерит тоже подойдет, если у кого-то есть);
• со стороны комнаты зашить металлическим листом;
• образовавшиеся пустоты со стороны чердака/второго этажа заполнить жаростойким теплоизоляционным материалом;
• закрыть при необходимости потолочную разделку со стороны чердака/второго этажа листом металла.

При таком варианте кирпичная труба достаточно надежно заизолирована (только используйте именно жаростойкие теплоизолирующие материалы с температурой использования 800-1000оС).

Можно вывести через потолок кирпичную трубу без специальной проходки

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

←Предыдущая статья Следующая статья →

Грамотный монтаж проходного узла через кровлю для печной или вентиляционной трубы обеспечивает не только сохранность печи, трубы и строения, но и является залогом безопасности жильцов. На первый взгляд оформление кровельной проходки для дымохода представляется делом несложным. Однако здесь потребуется обеспечить безупречную гидро- и теплоизоляцию проходного узла, выбрать наилучшее место для вывода трубы на крышу, не разрушить эстетическое оформление здания.

Бытует мнение, что эффективность и безопасность индивидуальной отопительной системы зависит от конструкции печи и умения печника. Мало кто задумывается о том, что полноценное сгорание топлива зависит больше от печной трубы и силы тяги

И только специалисты знают насколько важно смонтировать качественный проходной узел через кровлю

Когда строят печь, то основное внимание уделяют температурной устойчивости материалов. Но огнеупорный кирпич дымохода и минеральный утеплитель сэндвич-трубы беззащитны перед систематическим увлажнением

Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:

• к возгоранию в местах соприкосновения трубы и горючих материалов конструкции дома;
• к образованию большого количества конденсата в трубе, что приведет к ее быстрому разрушению;
• к образованию толстого налета сажи на внутренней стенке дымохода и уменьшению его рабочего просвета;
• к уменьшению печной тяги и образованию угарного газа, опасного для жизни человека.

Некачественная гидроизоляция проходного кровельного узла грозит:

• попаданием атмосферной влаги в чердачное помещение, что провоцирует образование грибка и плесени;
• намокание стропил ведет к инициации процессов гниения древесины, как бы хорошо она не была обработана антисептиком;
• разрушением кирпичной кладки дымохода;
• повышенной коррозией металлической трубы;
• намоканием теплоизоляции (минеральной ваты), после которой этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.

Современный дом – это сложная система, которая не может полноценно функционировать в автономном режиме. Так или иначе к дому должны быть подключены различные коммуникации, и часть этих подключений производится через крышу. Для того, чтобы обеспечить эстетичность и герметичность кровли в местах ввода труб, вентиляции , антенн и т.д., необходимо правильно подобрать кровельные проходки.

Противопожарная защита дымохода

Сегодня в продаже имеются готовые «сэндвич» панели, изготовленные из стали или керамики. Их монтаж происходит следующим образом:

1.Для установки модульной системы, между печью и дымоходом проводят асбестовую прокладку.

2.Затем наносят слой раствора на который помещают модуль. Выравнивают по уровню, закрепляют последующие блоки слоем раствора.

3.Места прохода дымового устройства через крышу хорошо изолируют. Огнестойкую изоляцию кровли обеспечит стальной оцинкованный короб, закрепленный скобами к стропилам и поперечным балкам в месте прохождения трубы.

Гидроизоляция трубы

Быструю и надежную защиту дымохода от протекания проводят посредством нанесения рулонных материалов.

ОСНОВНЫЕ ЭТАПЫ МОНТАЖНЫХ РАБОТ:

1.Трубу покрывают грунтовкой, обклеивают супердиффузионной мембраной. Вместо грунтовки возможно использование полимерно-битумной мастики. Мембрану приклеивают к крыше, края заводят на трубу.

2.Из металла делают верхний и нижний галстук. На обрешётку набивают бруски и закрепляют уголки.

3.Рулонный материал укладывают внахлёст, позволяя добиться правильного стока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса кровли.

4.Места стыка изолируют битумной мастикой. Уголки к обрешётке крепят дюбелями. Щели обрабатывают жаростойким герметиком.

5.Укладывают кровельный настил, сверху размещают ПВХ фартук, используя ленту Ондуфлеш, заканчивают герметизацию.

Устройство примыкания кровли к трубе

Устранение течи на крыше возле трубы

Течет труба на крыше дома — устранить проблему позволит битумная лента, полимерный колпак или жестяной фартук.

ИЗОЛЯЦИЯ БИТУМНОЙ ЛЕНТОЙ ПРОХОДИТ В 5 ШАГОВ:

1.Щёткой по металлу очищают кровлю вокруг дымохода по внешней нижней части.

2.Влажной тряпкой удаляют пыль и грязь.

3.В местах стыка трубы и кровельного пирога приклеивают куски битумной ленты.

4.Отрезки прогревают газовой горелкой, прижимают максимально плотно к крыше и дымовому отводу.

5.Сверху фиксируют деревянные бруски или доски. Срок эксплуатации ленты 2-3 года.

Ч Герметизация дымохода своими руками с помощью битумной ленты

Полимерные манжеты надежно защищают стык кровли с овальной трубой и не вызывают особых сложностей при монтаже:

1.В верхнем участке манжета делают вырез диаметром меньше толщины дымохода.

2.Надевают на внешнюю часть стояка, опускают до уровня кровли.

3.В местах соприкосновения крыши с манжетом используют защитный слой герметика.

Полимерные манжеты для труб — отличный и недорогой способ защитить крышу от протечек

Создание металлических отводов

Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.

Герметизация трубы с помощью металлических «раскладок»

Создание металлических отводов

Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.

Герметизация трубы с помощью металлических «раскладок»

Кровельная разделка дымохода – важный этап строительства, требующий правильного подбора материалов и соблюдения последовательности операций.

Создавая гидроизоляцию узла примыкания крыши к дымоотводной системе, следует обеспечить максимальную безопасность и комфорт, без пожаров и протечки.

Алгоритм действий по устройству

Дымопровод устанавливается и фиксируется в области основания.

На время устройства крызы необходимо будет демонтировать козырек трубы, если он уже был прикреплен к ней.

Далее выполняются следующие действия:

1. Определяется размер кольца на проходке. Оно должно быть меньше диаметра дымохода на 20 процентов. Острым ножом производят обрезку до нужных размеров. В случае неудачно прорезанного просвета, выбрасывать Мастер не спешите. Такой огрех следует попытаться исправить с использованием плотно установленного хомута;
2. Подготовленный Мастер натягивается на трубу и с усилием опускается до уровня кровли. Для облегчения скольжения можно использовать мыльную воду в качестве смазки;
3. В случае изготовления покрытия крыши из ондулина, черепицы, шифера и других укрывных материалов, уложенных внахлест, верхний участок основания выдры надо подвинуть под сопредельный, крайний компонент изоляции. Это позволит создать условия для свободного слива воды независимо от герметизации;
4. Под основание наносится влагоустойчивый герметик или битум, и закрепляется фланец саморезами с большой пресс-шляпкой к кровле и обрешетке. Расстояние между шурупами следует выдерживать в 3,5 см.

Совет мастера: вкручивать большое количество саморезов не стоит, так как со временем герметик начнет постепенно утрачивать изолирующие качества, и влага начнет попадать через множественные проколы от шурупов.

Не рекомендуется вкручивать саморезы в впадины кровельного материала, по которым стекает вода. Гибкий, уплотнительный элемент можно с легкостью согнуть под профиль кровли и прикрепить с минимальными промежутками. На этом процесс монтажа заканчивается.

В редких случаях тугого прилегания крызы к трубе не наблюдается. Края уплотнителя при таком раскладе следует стянуть хомутом. Такое положение дел служит доказательством того, что Мастер Флеш был подобран не точно или установка была выполнена с ошибками.

Такие вспомогательные детали без проблем можно выполнить и установить собственными руками, а можно и приобрести в специализированных строительных магазинах. Подобная «тарелка» просто нанизывается на дымоход поверх выдры. Следует точно подобрать размер металлической накладки во избежание колебаний ее ветром.

Предельная эксплуатационная температура Мастер Флеш показывает, что применить прокладку можно не на любой дымоход. Хорошо выдра будет себя вести, если дымоход будет утеплен сэндвичем или на дымовой трубе без утеплителя, которая будет нагреваться не более, чем до 100 градусов.

Рекомендация специалиста: чтобы избежать неприятных ситуаций – воспламенения или расплавления «мастера» во время прогорания сажи в неутепленной трубе (температура может достигать 500-600 градусов), необходимо предварительно выполнить теплоизоляционные работы дымохода.

Для этого применяется базальтовое волокно, которое покрывается «оцинковкой».

По многочисленным отзывам широкое использование уплотнителей для кровли Мастер Флеш обусловлено удобством и скоростью установки. Немаловажными преимущественными факторами служат и демократичная цена, и надежность изоляции, и продолжительные сроки службы.

А в привлечении высококлассных специалистов или дополнительных рабочих нет смысла, так как в инструкции к уплотнителям четко и ясно прописан процесс установки, с которым справится любой обыватель.

Смотрите видео, в котором мастер рассказывает как правильно установить и закрепить Мастер Флеш для дымохода:

Герметизация эластичной проходкой

В частном домостроении чаще всего вопрос, как установить дымоход через крышу, решают с помощью круглых металлических труб. Герметичность выхода в этом случае достигается за счет использования эластичной проходки. Это специальное устройство выполнено из резины или силикона в форме воронки с широким круглым или квадратным фланцем, который называется фартуком. Особенностью эластичной проходки можно назвать способность принимать любую форму и подстраиваться под уклон ската. Кроме того элементу свойственна устойчивость к максимально низким или высоким температурным значениям, к воздействию агрессивных химических веществ. Может иметь разную расцветку.

Перед приобретением эластичной проходки важно точно определить диаметр трубы и цвет кровельного материала. Модель универсального типа выполнена в форме ступенчатой пирамидки, поэтому может использоваться на дымоходных трубах любого размера. Чтобы подогнать уплотнительный элемент, нужно подрезать проходку до нужной высоты. Для установки эластичного фартука его налаживают на выход дымовой трубы, прижимают металлическим кругом, в котором имеются отверстия для крепежных элементов. Место стыка обрабатывают термостойким герметиком и фиксируют саморезами. Если труба дымоходная установлена на крыше с крутыми скатами, то используют пластиковые проходки, фланец которых имеет заданный угол.

Особенности монтажа узла прохода для дымоходов

Отличительные особенности конструкции узла прохода для дымохода обуславливаются правилами пожарной безопасности. Поскольку достаточно высокая температура образующихся печных газов передается в процессе эксплуатации элементам дымохода, не исключена возможность возгорания кровли.

К монтажу кровельной проходки для дымохода предъявляются определенные требования пожарной безопасности

Это касается в большей степени крыш с несущей конструкцией из дерева. Поэтому к монтажу проходного узла в данном случае предъявляются следующие требования:

• наличие регламентированного строительными правилами зазора между трубой дымохода и легковоспламеняющимися элементами кровли;
• на этом участке дымоход следует обработать каким-либо материалом, снижающим пожарную опасность, к примеру, асбестом;
• на месте прохода через кровельный пирог узел следует монтировать с использованием короба, изготовленного из оцинкованного металла, в котором свободное пространство (между стенками короба и трубой дымохода) заполняют стекловатой или прочими огнестойкими материалами.

Узел прохода дымоходной трубы через кровлю можно установить на скате кровли или на коньке. При его монтировании на коньке может понадобиться изменить стропильную систему, а при установке прохода на скате возможно образование ненужного кармана для снега. Чтобы избежать возможных протечек, под коньковую планку заводят дополнительный элемент.

Уплотнители кровельных проходок

Кроме различных модификаций кровельных проходок в продаже сегодня можно найти подобные изделия нового поколения – универсальный уплотнитель кровельных проходов. Отличается данный элемент тем, что его можно использовать на коммуникациях любого диаметра. При помощи современных моделей можно герметизировать выходы в пределах 3 – 600 мм. Они годятся как для сетевых и телевизионных кабелей, так и для воздуховодов и дымоходов достаточно большого диаметра. Помимо этого, благодаря конусной конструкции данных изделий с углом наклона 20 градусов, их можно устанавливать на скатных кровлях с любым уклоном.

Универсальный кровельный уплотнитель используется при монтаже коммуникаций любого диаметра и на крышах с любым покрытием

Существенным преимуществом универсальных проходок является возможность использования на различных кровельных покрытиях: они работают одинаково эффективно и на металлическом профиле, и на шифере. Эластичность проходки дает возможность повторять форму любой волны. Высококачественный силикон, из которого изготавливаются универсальные уплотнители, способен работать в интервале температур от минус 74 до плюс 260 градусов. Кроме того, силикон сохраняет свои свойства даже в очень агрессивных условиях. По сравнению с обычными резиновыми материалами, силиконовые изделия служат намного дольше.

Наглядное пособие по монтажу кровельной проходки

Монтаж универсальной проходки выполняется в следующем порядке:

• чтобы соединение получилось герметичным, диаметр кольца выбранного уплотнителя должен быть на 20% меньше диаметра трубы. Лишнюю часть обрезают;
• чтобы уплотнитель монтировался легко, трубу нужно обработать раствором, например, хозяйственного мыла;
• обычное обжатие фланца обеспечит хорошее прилегание к кровле по всему профилю. Для лучшего прилегания фланца можно воспользоваться специальными инструментами;
• после герметизации стыка специальным составом проводится крепление проходки к поверхности кровли при помощи саморезов (шаг установки – не более 35 мм).

Универсальный уплотнитель кровельных проходов пользуется большим спросом благодаря простоте монтажа, широкому диапазону применения и высокой степени герметизации.

Видео: монтаж уплотнителя

Правильный подбор и монтаж кровельной проходки обеспечит герметичность кровельного пирога, а это, как известно, одно из главных условий прочности и надежности крыши, ее длительной эксплуатации. Возможно, представленная выше информация поможет кому-то самостоятельно выполнить вывод на кровлю трубы дымохода или вентиляции. Но только профессионалы, которые занимаются кровельными работами много лет, знают все тонкости монтажа проходок (а их не так уж и мало), поэтому лучше доверить им выполнение этой работы.

Кровельная проходка — простое и надежное решение для герметизации круглых труб и выводов на кровлю. Состоит из алюминиевого фланца и гофры из ЭПДМ-резины, а с обратной стороны имеются канавки для заполнения кровельным герметиком.

Благодаря высокой эластичности материала, проходка плотно прилегает к основанию, тем самым предупреждая протечки и попадание грязи в места вывода, что особенно важно, если устанавливается проходка кровельная для вентиляции

Кровельные проходки и патрубки для дымоходов с круглым сечением

Металлические круглые системы всегда нуждаются в дополнительной фиксации. Такие элементы должны быть скреплены обжимными хомутами. К каждым двум метрам такого дымохода устанавливают по кронштейну, крепящим их к стене, а для тройника – еще один опорный кронштейн. Также для крепления стальных труб используют специальные скобы.

Сам узел прохода дымоходной трубы зависит от ее сечения и формы, наклона кровли, а также от вида используемого кровельного материала:

Вот очень подробный видео-ролик вывода дымохода с круглым сечением на крышу:

Круглую трубу обойти немного сложнее, чем квадратную. Зато для этого сегодня выпускается кровельная проходка для дымоходов в виде универсального стакана или мастер-флеша:

Что собой представляет такая проходка? Это специальная насадка на дымоход в виде эластичного материала из силикона или EPDM-резины. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо закрепленный на кровле.

d643349170cdee6b272b11cacc1e3152.jpe

Натягивают этот воротник на круглую трубу при помощи мыльного раствора, а под фланцем потом промазывают кровельным герметиком

Эта проходка хороша тем, что способна принять любую форму, а потому не важно, на каком угле ската ее монтируют. Весь процесс оказывается куда более быстрым и точным, чем в случае с кирпичным дымоходом

Так, этот эластичный фартук необходимо приложить прямо к проходу и прижать металлическим листом в виде круга или прямоугольника (заранее в нем проделайте отверстия под саморезы).

Далее на место соприкосновения с кровлей необходимо нанести специальный огнестойкий герметик (а не обычный кровельный) и закрепить всю конструкцию при помощи шуруповерта.

Вот как выглядят на практике грамотное проведение дымохода через крышу:

В случае обустройства дымоходов на крыше без рельефа (не всегда) вместо гибких проходных изделий применяют проходной патрубок из металла. Это тоже готовые изделия, окрашенные или из оцинкованной стали:

Изготавливают такие патрубки в основном из легированной стали стандартных размеров и под стандартные углы наклона кровли.

Здесь инструкция уже немного другая:

• Шаг 1. Проделайте в кровле подходящее по размеру отверстие. Для этого используйте маркер и подходящий инструмент – болгарку, лобзик или ножницы.
• Шаг 2. Аккуратно удалите из отверстия изоляцию и отпилите решетку, которая будет мешать.
• Шаг 3. Закрепите с внутренней стороны кровли лист из огнезащитного материала так, чтобы по кругу оставался запас в 15 см для каждой стороны.
• Шаг 4. Проведите дымоход и закрепите его при помощи хомута.
• Шаг 5. Наденьте проходной элемент и закрепите его на поверхности кровли шурупами и специальным герметиком.
• Шаг 6. Продолжайте наращивать сегменты трубы до нужной высоты – пока сама труба не станет выше конька минимум на метр.

Если вы хотите утеплить всю конструкцию в месте прохождения трубы, тогда используйте только негорючий теплоизолятор, как каменная вата. Ее можно попросту набить между деревянными элементами конструкции и самим дымоходом. Она нужна для того, чтобы в этом месте не возникал конденсат.

Еще пара важных моментов. Если дымоходная труба поднимается на крыше выше, чем на 2 метра, тогда для нее нужно установить дополнительные растяжки:

Круглые дымоходные трубы также имеют свойство усложнять весь процесс тем, что имеют на своем пути изгибы и порой их даже приходится проводить через стены, и только затем – через кровлю:

Вывод трубы через кровлю: общие рекомендации

При проводе дымохода, в том числе и двухстенного, через конструкции ската следует прежде всего соблюдать следующие правила:

• возвышаться над кровлей труба для создания хорошей тяги должна достаточно высоко;
• пропускать трубу с чердака на улицу следует таким образом, чтобы между ее стенками и горючими конструкциями крыши оставалось расстояние не менее чем в 5-7 см;
• щели между трубой и элементами кровельного «пирога» полагается заделывать негорючими изоляционными материалами.

Возвышаться над кровлей крыши дымоходы этой разновидности, согласно нормативам СНиП, должны не менее чем на 50 см при расположении на расстоянии до 1 м от конька.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

Схема вывода дымохода через крышу из профнастила

• Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
• Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
• Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
• Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.
