Это самый простой вариант вместо того, чтобы покупать такую конструкцию за баснословные суммы.
Преимущества и недостатки деревянных ворот
Каждый материал, из которого теоретически могут быть сделаны ворота для гаража, имеет свои плюсы и минусы. У дерева также есть свои достоинства.
А именно преимуществами являются:
- дерево — экологически чистый материал;
- оно дышит и хорошо пропускает воздух в помещение;
- эстетический и привлекательный вид;
- лёгкая обработка.
На также есть и минусы:
- подвержено гниению;
- поражается различными насекомыми и грибками;
- горит;
- деформируется форма со временем (набухает, ссыхается, крутится).
Согласно статистическим данным, гаражные ворота из дерева служат от 4 до 8 лет. Можно сделать и комбинированные варианты, к примеру, металлические ворота с деревянной обшивкой.
В данном видео рассмотрим строительство ворот для гаража своими руками:
Необходимые материалы и инструменты
Раму для ворот, как правило, делают из бруса 100х55 см. Для каркаса достаточно бруса 45х45 см. Обшивку делают из доски. Её толщина составляет 25 мм, а ширина – 10-15 см. Также для эстетической привлекательности или защиты от взлома можно установить металлические решётки поверх дерева или листы из стали. Каркас необязательно делать деревянным. Можно использовать круглые или профильные трубы. В этом случае и раму тоже необходимо делать металлической. Конструкция зашивается досками. Они и выглядеть будут лучше, в отличие от полностью деревянной, особенно если добавить кованные элементы.
Используйте качественные материалы для создания ворот

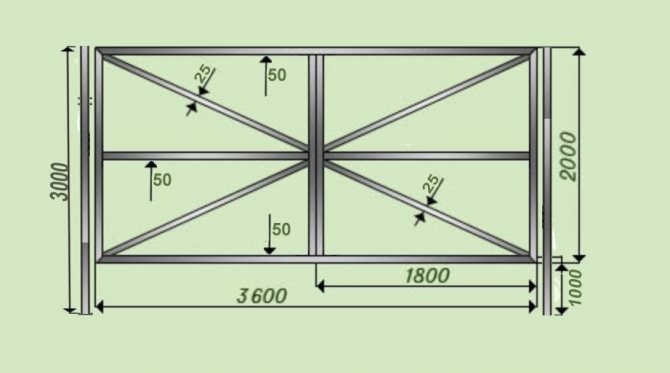

Важно перед постройкой определиться с моделью ворот и подготовить соответствующий чертёж. В первую очередь необходимо вымерять размеры проёма: высоту и ширину. Схему можно найти готовую в интернете. В этом случае только необходимо будет исправить все размеры под определённый проём. А можно начертить и самому. Есть специальные компьютерные программы, в которых легче это сделать. А в случае наличия опыта чертёж рисуется на бумаге.
При его составлении необходимо обращать внимание на следующие пункты:
- Боковые опоры и верхняя перемычка проёма находится внутри стены.
- Между створками и рамой должно оставаться не менее 1,5 см свободного места. Нужно это для того, чтобы створки могли беспрепятственно закрываться, даже если они разбухнут от влаги и покрутятся.
- Каркас конструкции должен иметь диагональные балки, так как это сильно укрепляет конструкцию.
- Допускается выход обшивки за края каркаса на 20-30 см. Хотя это необязательно и конструируется на усмотрение владельца.
- Составляя чертёж, необходимо точно соблюдать все размеры. Если в чём-то ошибиться, то исправить впоследствии проблему может оказаться трудно.
Откатные
Минимальное пространство перед боксом для хранения авто – повод для обустройства откатных видов. Они удобны и практичны, заслуживают огромного количества положительных отзывов большинства автомобилистов, а в некоторых случаях являются незаменимыми. Монтаж их требует наличия дополнительного свободного пространства сбоку от проема и эту особенность учитывают еще на стадии возведения стен.
Читайте также:
Самодельные откатные
Повысить функциональность устройства можно, выбрав наиболее подходящий в каждом отдельном случае вариант сборки:
Подвесные монтируют на въезде в помещение, расположенное на территории промышленного предприятия или в складском ангаре. Их механизм не отличается высоким уровнем сложности. В верхней части расположен металлический профиль, который служит основой для передвижения роликовых опор
Важно обеспечить повышенную прочность элемента (рельсы), чтобы выдержать большую нагрузку (тяжелую подвесную систему). Рельсовые – собирают без использования верхней балки При сборке необходимо обратить внимание не только на конструктивные особенности, но и на величину нагрузки, которую предстоит выдержать основанию здания. Для повышения прочности и эффективности, чаще всего используют 3 ролика Два устанавливают непосредственно на створке, а третий служит для предотвращения смещения верхней части в сторону. Консольные признаны наиболее функциональными, так как они используются в любого типа сооружения, не имея ограничений по размерам въезжающих машин
Их можно встретить как в частных гараж, так и в боксах на промышленных предприятиях. Откатные гаражные ворота пользуются заслуженным доверием владельцев гаражей, так как отличаются высокой функциональность, продолжительным сроком службы, простотой использования.
Достоинства и недостатки
Прежде чем принять решение, следует внимательно изучить все преимущества и недостатки. В числе положительных качеств:
- Значительная экономия пространства и отсутствие необходимости обеспечивать дополнительную свободную территорию перед въезд в гараж, предназначенную для беспрепятственного открывания дверей.
- Нет опасности случайного повреждения автомобиля в момент открывания или закрывания.
- Все рабочие элементы скрыты в е внутренней части и потому не подвержены отрицательному (разрушающему действию) влаги, высоких или низких температур.
Преимущества
При открывании нет необходимости прикладывать значительные усилия, но самое главное – можно иметь любую нужную высоту.
Говоря о недостатках, нужно напомнить о том, что для обеспечения ее функциональности придется позаботиться о наличии дополнительного пространства, обеспечивающего свободное открывание. Величина его должна в 1,5 раза превышать ширину откатывающейся двери и, соответственно, самого проема.
Конструирование ворот
Деревянные ворота состоят из рамы, каркаса и обшивки. Вес створок при этом не должен приходиться только на петли (бока конструкции). Он должен равномерно распределяться по воротам. Для этого и делаются опорные столбы и рама. Коробка должна быть жёстко скреплена со стенами. Опоры можно сделать как из труб, так и из деревянных брусьев толщиной не менее 10 см. Опоры монтируют в заранее подготовленные ямы, глубина которых не должна быть меньше одного метра, а ширина на 10 см больше, чем ширина опоры.
Перед посадкой столба на дне делают песчано-щебневую подушку, после чего её утрамбовывают. Дальше можно ставить опору, выровнять её по вертикали и горизонтали и заливать бетоном.
Если ставить деревянные столбы, то нижние концы перед установкой лучше смазать битумной мастикой для того, чтобы дерево не гнило. Створки впоследствии вешают на металлические петли. Их разнообразие на рынке большое, есть из чего выбрать. Лучше покупать стреловидные модели, так как они хорошо выдерживают большие нагрузки.

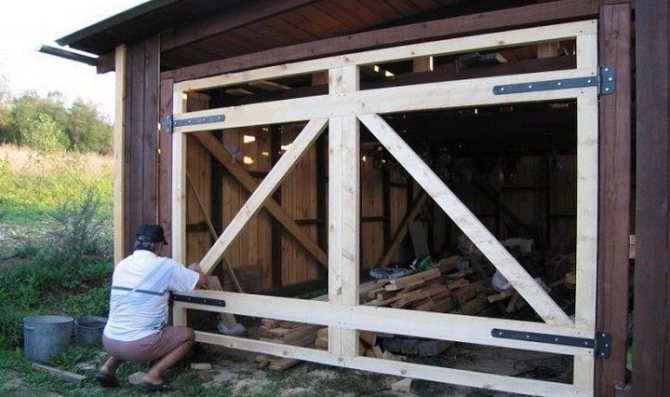

Если каркас распашных гаражных деревянных ворот делать из брусков, то их заранее необходимо подготовить и нарезать согласно чертежам. В случае надобности установки диагональных балок, одни концы необходимо расточить под углом. Все детали обрабатываются рубанком и желательно шлифовальной машинкой.
Скрепить между собой все части можно несколькими способами:
- Самый простой вариант — использование саморезов и уголков.
- Можно скрепить нагелями, смазанными строительным клеем. В этом случае необходимо просверлить отверстия под нагели.
- Способ крепления — ласточкин хвост. Довольно часто используется в мебельном производстве. Но качественно сделанный шип будет очень надёжно держать и конструкцию ворот.
Важно раму собирать на ровной поверхности, так как шипы в этом случае не будут расходиться, и собирать конструкцию вместе будет легче.
Снаружи конструкцию необходимо покрасить водоотталкивающей краской. Но перед этим все деревянные части следует полностью пропитать антисептическим раствором. На створки прикрепляют с помощью шурупов фанеру. Лучше это сделать, пока слой краски только нанесён. Таким образом, она сразу же будет приклеена к конструкции. После этого створки переворачивают, красят с другой стороны и при необходимости утепляют. При этом, если краска ещё не высохла, она сразу же приклеит утеплитель.
Дальше покрасить нужно каркас и также к нему прикрепить лист фанеры, пока ещё не высохла краска. Но если сверху планируется обшивка ещё одним слоем металлического листа, то лучше вместо фанеры использовать оргалит. На противоположную сторону ворот можно прикрепить ещё и вагонку поверху.
Для установки ворот на петли нужно как минимум два человека, поскольку ворота довольно тяжёлые. Рама должна быть идеально ровной, чтобы ворота самопроизвольно не открывались, и закрыть их можно было без особого труда.
Если опорные столбы сделаны в металлическом варианте, то петли к ним приваривают, а если в деревянном, то прикрепляют с помощью болтов. Шапки болтов должны быть спрятаны внутрь опоры. Для этого делается небольшое углубление, диаметр которого на 1-2 миллиметра больше диаметра шапки болта. После этого отверстия зашпаклёвываются. Таким образом, можно себя обезопасить от воров, так как болты нереально открутить.
Металлический каркас можно сделать из металлического профиля или круглой трубы. Детали свариваются между собой, и при работе их также необходимо выставлять на ровной поверхности. Помимо этого, также проверяют горизонтальное положение строительным уровнем.
Швы от сварки необходимо зашлифовать и очистить болгаркой для того, чтобы обшивка точно прилегала к каркасу.
Строительство каркасного гаража из дерева своими руками
При описании процесса мы будем ориентироваться на проект из этих видео, в котором использован каркас из бруса и свайно-винтовой фундамент.
Первым этапом работ станет разметка участка и монтаж винтовых свай.
Обратите внимание: при использовании винтовых свай нет необходимости выравнивать участок! Однако при нахождении пола гаража выше уровня земли придется устраивать пандус для заезда. На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса
Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м
На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса. Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м.
Далее собираются рамы бокового ограждения. Брус соединяется методом врубки, на место устанавливается уже полностью собранный фрагмент каркаса.
Обратите внимание: здесь выполнена только верхняя и нижняя обвязка, дополнительно стенка усилена диагональной балкой.
Аналогично собираются и ставятся на место остальные стенки.
Стенка с проемом под ворота дополнительно усиливается, чтобы без проблем выдерживать нагрузки от открывания-закрывания ворот.
Соединение угловых стоек выполняется с помощью конфирматов. Их длина должна составлять не менее 2/3…3/4 общей толщины соединения.
Обшивку стен и настил чернового пола можно выполнять как до монтажа крыши, так и после. Однако часть настила на полу придется сделать в любом случае, чтобы можно было опирать стремянку при работе наверху.
После завершения сборки каркаса необходимо устроить стропильную систему. В первую очередь устанавливают стойки для конька, потом коньковый брус. Стойки располагают в середине коротких сторон гаража. Так сделано для того, чтобы уменьшить длину стропил.
Крепление конькового бруса к стойкам выполняется методом врубки, с дополнительным креплением конфирматами.
Стропила укладываются попарно, с опорой на верхнюю обвязку каркаса и коньковый брус. Крепление – гвоздями или конфирматами. Предварительную стяжку удобно делать с помощью струбцин.
Вынос стропил (и, соответственно, величина свеса крыши) определяется индивидуально. После сборки каркаса крыши стропила укорачивают до одной длины.
Шаг стропил – 0,8…1 м. Промежуток можно уменьшить, увеличивать не рекомендуется. Малый уклон крыши при большой снеговой нагрузке может привести к проломам крыши.
На фото видно, что стропила вначале устанавливаются попарно, и только потом подрезаются возле конька до получения правильного угла.
После завершения монтажа стропил они подравниваются по длине снаружи, выполняется обшивка стен.
Желательно усилить стропильную систему дополнительными горизонтальными балками.
Далее стропила СНАРУЖИ покрываются гидроизолирующей пленкой или мембраной. Крепление пленки также снаружи, специальными скобами. Обязателен нахлест полотнищ не менее 10 см. Полотнища расстилают ВДОЛЬ КОНЬКА СНИЗУ ВВЕРХ, так, чтобы каждое следующее полотнище накрывало предыдущее сверху. По коньку желательно настелить одно полотнище со свесом в обе стороны.
По обрешетке, поверх гидроизоляции, монтируется контробрешетка из доски 20х100 мм (или другого пиломатериала с толщиной не менее 20 мм). По контробрешетке настилается кровельный материал. В данном случае использован профнастил. Подробнее об обустройстве крыши под профнастил и его монтаже здесь.
Обязательна установка конькового профиля. Его можно заменить гнутыми элементами из оцинкованного железа.
После завершения кровельных работ монтируют ворота и калитку.
Утепляют стены и крышу. В данном случае использована минеральная вата в рулонах.
Для утепления пола применяют также минеральную вату или пенопласт, выполняют внутреннюю обшивку и устраивают пандус. Учитывая деревянную конструкцию каркаса и использование винтовых свай, пандус делают также деревянным.
Замки и засовы
Если делать деревянные гаражные ворота своими руками, необходимо позаботиться и о засовах с замком.
Засовы можно устанавливать следующие:
- запоры с необходимостью проделки отверстий в земле снизу гаража;
- засов-шлагбаум;
- засов-вертушка;
- сдвижной.
Такие элементы можно купить в строительных магазинах или изготовить самостоятельно (некоторые из них). Месторасположение замка (внутреннее или внешнее) устанавливается в зависимости от того, с какой стороны нужно входить в гараж. В большинстве случаев монтируют только внешний замок.
На запор «шлагбаум» или «вертушка» можно дополнительно установить навесной замок. Это усилит конструкции и сделает её более безопасной.
Простой сдвижной замок можно сделать из металлической пластины и стержня. Также понадобятся скобы для крепления стержня. Он должны быть изогнут буквой «Г» или «Т». Более безопасный вариант — установка врезного замка. Хотя должны быть и врезные, и навесные. Такая конструкция будет иметь высокую степень безопасности.
Стоит ли утеплять дом изнутри?
То же самое говорят нормативные документы, например, СП 23-101-2004, посвященный проектированию тепловой защиты.
Обычно данный способ считают оправданным только для жильцов многоквартирных домов, которым не удается убедить соседей скинуться на утепление всего фасада.
Если же наружное утепление все-таки возможно, установка теплоизолятора внутри является большой ошибкой.
Почему специалисты столь категоричны? О неудобствах внутренних работ для жильцов и сокращении жилого пространства уже говорилось. Но есть и более серьезные негативные эффекты. Вот они:
Срок службы стены ощутимо сокращается
Если стена утеплена снаружи, она обогревается системой отопления и никогда не замерзает. Если же утеплитель расположить внутри, стена окажется в зоне низких температур и с изменением погоды будет то замерзать, то оттаивать.
В любом строительном материале имеется небольшое количество воды, поэтому такой режим эксплуатации является для него губительным.
В характеристике материала, обозначающей его морозоустойчивость, например, М100, число обозначает именно предельно допустимое количество циклов замораживания-оттаивания.
Внутри стены может образовываться конденсат
Если в стену из помещения проникает воздух, содержащий обычно большое количество водяного пара, важное значение имеет положение так называемой точки росы. Прежде чем рассказать о ней подробнее, напомним читателю, что растворимость пара в воздухе зависит от температуры последнего
Прежде чем рассказать о ней подробнее, напомним читателю, что растворимость пара в воздухе зависит от температуры последнего.
Чем теплее воздух, тем больше пара он может в себя вместить. Если же воздух остынет, то избыток пара превращается в конденсат.
Очевидно, что в толще стены температура в направлении изнутри наружу постепенно снижается. Точка росы соответствует такой температуре, при которой относительная влажность проникающего из помещения воздуха достигает 100% и избыток пара в нем начинает конденсироваться. Многое зависит от того, в какой части стены пар превращается в воду и в каких количествах.
При определенных условиях результатом внутреннего утепления может стать обильное выделение конденсата на границе теплоизолятор-стена или внутри самой стены. В зоне сырости теплопроводность резко возрастает, а если она находится на поверхности стены, то здесь вдобавок появляется плесень. Если же влага сконденсировалась внутри несущей конструкции, то при замерзании она вызовет появление трещин.
Чтобы утеплиться изнутри и не столкнуться при этом с проблемой сырости, нужно правильно подобрать теплоизоляционный материал.
Распашные ворота с калиткой
Самостоятельное изготовление деревянных ворот с калиткой позволит сделать уникальную часть экстерьера дачного участка. Конструкция будет соответствовать индивидуальным потребностям каждого владельца.
На этапе проектирования измеряется ширина и высота проёма, а также толщина стен. Выбирается тип конструкции, модель (деревянная или металлическая) и т.п. Важным является правильный выбор древесины.
Дальше понадобятся чертежи. Деревянные ворота для гаража своими руками можно сделать и без них, но есть риск, что конструкция не будет соответствовать необходимым размерам после изготовления.
Из материалов понадобится:
- дерево;
- петли;
- замки, рукоятки, крепежи;
- металлические части, профилированная или круглая труба.
Также необходимо подготовить инструмент для работы:
- пила;
- дрель;
- сварка;
- рубанок;
- шлифовочная машинка;
- киянка;
- молоток;
- наборы крепежей.
Детали для изготовления рамы и обшивку обрезают до соответствующей длины и при необходимости придают изогнутую форму краям для декорации.
Деревянные ворота – хороший и экономный способ обезопасить свой гараж Деревянные части обрабатывают рубанком, а потом шлифуют. Для этого можно использовать шлифовочную машинку или же комбинацию дрели и специальной насадки. Также можно на этом этапе нанести первый слой антисептика.
Рама в такой конструкции изготавливается из дерева или металла. Стальные изделия будут более надёжными, но и стоят такие материалы немного дороже. Хотя все зависит от выбора владельца дачи. Металл скрепляют между собой сваркой, а деревянные элементы садят на болты. В деревянном варианте крепежами также выступают шурупы, крепёжные пластины и гвозди.
Доски обшивки на каркас монтируются по предварительно проделанным отверстиям. Это очень важный этап создания деревянных ворот с калиткой, поскольку здесь формируется внешний вид изделия.
Есть 4 возможных варианта, как расположить доски на калитке и воротах:
- горизонтально;
- диагонально;
- вертикально;
- узором.
Металлический гараж своими руками: общая информация
Металлический гараж имеет наружную обшивку и кровлю из листового металла. На эти цели пойдёт:
- Листовая сталь:
- с оцинкованным покрытием на основе из нержавейки, от 0,4 до 2 мм толщиной;
- горячего проката (толщиной 0,5 — 4,0 мм), лист обыкновенный, обрезной, предпочтительный для всех видов сварки.
Профилированный лист (профнастил) С или НС — листовой материал холодного проката толщиной 0,8мм с волнообразным профилем и высотой волны от 8 до 44мм:
- с двусторонним оцинкованным покрытием;
- с декоративным лакокрасочным покрытием (ГОСТ 30246);
- с двусторонним полимерным покрытием (полиэстер — экономичен, пурал, PVDF — универсален).
- с односторонним покрытием цинк— полимер.
Сэндвич-панель — многослойный стеновой и кровельный материал (металл, теплоизолятор, клеевой слой из ППУ).
Справка: Как построить металлический гараж из сэндвич панелей? По сборно-разборной технологии.
Как собрать металлический гараж?
Сам по себе металлический лист противостоять несущей нагрузке не способен. Для этих целей понадобится силовой каркас. Он будет тоже из металла. В зависимости от функциональных особенностей постройки подойдут:
- стальные трубы овального или прямоугольного профиля 25х50 и 20х40;
- уголок 35х35;
- швеллер стальной.
Соединять все эти элементы между собой можно:
- разъёмным соединением (болтами, саморезами по металлу);
- неразъёмным соединением (точечной электросваркой).
Выбор вида соединения упростит или усложнит процесс возведения.
Если для соединения разъёмным крепежом достаточно шуруповёрта, то сварка потребует не только сварочного аппарата, но и умения им пользоваться, навыков получения надёжного сварного шва.
Почему стоит строить?
- Построить железный гараж своими руками можно за один месяц.
- На начало застройки участка в таком гараже можно хранить инвентарь и оборудование, необходимое для строительства дома.
Если нет нужды в консервации транспортного средства на большой срок, гараж можно построить без дополнительных вложений в утепление, внутреннюю и внешнюю отделку, устройство пола и потолка. Прочность и долговечность материала гарантируют надёжную защиту от превратностей погоды и механических повреждений. При необходимости такой гараж можно передвинуть, разобрать, перевезти на другое место.
Он долговечен. Не требует постоянного ухода.
Экономичен, в сравнении с другими строительными материалами.
На какое основание можно поставить металлический гараж? Так как гараж весит чуть больше 1 тонны, можно обойтись свайным или ленточным фундаментом, а при возведении на время — вообще без него, монтируя на забивные анкеры.
Что надо учесть:
- Железо для гаража не хранит тепло, быстро нагревается и так же быстро остывает.
- Появление на внутренних стенах конденсата провоцирует процесс ржавления.
- В условиях пожара содержимое выгорает.
- Взломать сборно-разборную металлическую конструкцию и даже вывезти — не такое уж хитрое дело.
Подходящим вариантом для дачного участка будет:
- сборный гараж из готовых заводских конструкций; он легко собирается (при наличии готового фундамента) 2-мя работниками за 6 часов;
- сборный гараж на металлическом каркасе; технология доступная для любого, кто владеет слесарным инструментом и знаком с основами строительных работ; позволяет использовать листы и элементы проката, бывшие в употреблении;
- цельносварная конструкция, надёжность которой выше, как и требования к профессионализму исполнителей.
Как сделать железный гараж на фундаменте? Одним металлом не обойтись.
Ворота «под старину»
Стиль «ретро» на сегодняшний день возвратил свою популярность и продолжает расти. Если есть желание выделиться среди соседей, то нужно знать несколько хитростей, которые помогут сделать ворота в стиле «ретро».
А именно:
- морилка — хорошее вещество для придания дереву тёмного, характерного для этого стиля цвет;
- крепёжные элементы, к примеру, петли, покупать нужно тоже под старину с различными изогнутыми формами и кованными элементами;
- вместо ручки, можно поставить металлическое кольцо, конструкция будет более красивой.
Преимущества древесины в том, что её легко обрабатывать, что позволяет воплотить любое дизайнерское решение.
Деревянные врата для гаража не так уже и сложно сделать самостоятельно. Главное, правильно подготовиться. Сделать соответствующие расчёты, подготовить чертежи и т.п. Также важно правильно произвести замеры, а при монтаже и изготовлении деревянных ворот соблюдать строгую последовательность и технологию установки. Важно не забывать и о правильном уходе, подкрашивать устаревшие элементы, проводить чистку и профилактику возникновения грибка и других вредителей. Это интересно: самодельные автоматические ворота.
