Какое давление должно быть в системе отопления частного дома

Здесь вы узнаете:

• Оптимальный показатель
• Пиковые значения
• Падение давление в отопительном контуре
• Рост давления в отопительном контуре

Отопительные системы закрытого типа становятся всё более распространёнными. Процесс их монтажа отлажен до мелочей. Тем не менее у пользователей остаются вопросы по их эксплуатации. Типичным тому примером является показатель давления в отопительном контуре. В этом обзоре мы расскажем, какое давление должно быть в системе отопления закрытого типа и как справиться с его скачками и падениями.

Виды давления в системе отопления

Существует три показателя:

1. Статическое, которое принимают равным одной атмосфере или 10 кПа/м.
2. Динамическое, учитываемое при использовании циркуляционного насоса.
3. Рабочее, складывающееся из предыдущих.

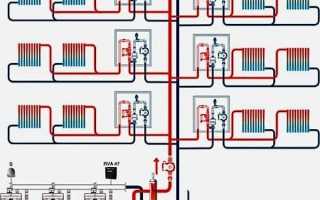

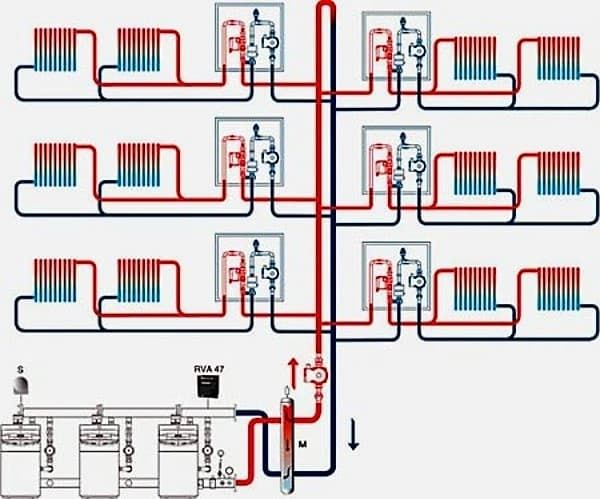

Фото 1. Пример схемы обвязки для многоквартирного дома. По красным трубам бежит горячий теплоноситель, по синим — холодный.

Первый показатель отвечает за давление в батареях и трубопроводе. Зависит от длины обвязки. Второй возникает в случае принудительного движения жидкости. Правильный расчёт позволит системе работать безопасно.

Рабочее значение

Характеризуется нормативными документами и представляет собой сумму двух составляющих. Одна из них — динамическое давление. Оно существует лишь в системах с циркуляционным насосом, что нечасто встречается в многоквартирных домах. Поэтому в большинстве случаев, за рабочее принимают значение, равное 0,01 МПа за каждый метр трубопровода.

Минимальное значение

Выбирается как количество атмосфер, при которых вода не закипает, если нагрета свыше 100 °C.

Температура, °С	Давление, атм
130	1,8
140	2,7
150	3,9

Расчёт производится следующим образом:

• определяют высоту дома;
• добавляют запас в 8 м, что предотвратит проблемы.

Так, для дома в 5 этажей по 3 метра каждый, давление составит: 15 + 8 = 23 м = 2,3 атм.

Зачем поднимать давление

Напор в подающей магистрали выше, чем в обратной линии. Этот перепад характеризует эффективность работы отопления следующим образом:

1. Небольшой перепад между подачей и обраткой дает понять, что теплоноситель успешно преодолевает все сопротивления и отдает расчетное количество энергии помещениям.
2. Повышенный перепад давления указывает на увеличенное сопротивление участка, снижение скорости течения и чрезмерное охлаждение. То есть, наблюдается недостаточный расход воды и теплоотдача в комнаты.

Для справки. Согласно нормативам, оптимальная разность напора в подающем и обратном трубопроводе должна лежать в пределах 0.05—0.1 Bar, максимум – 0.2 Bar. Если показания 2 манометров, установленных на магистрали, отличаются больше, то система спроектирована неправильно либо нуждается в ремонте (промывке).

Чтобы избежать высокого перепада на длинных ветвях теплоснабжения с большим количеством батарей, оснащенных термостатическими вентилями, в начале магистрали устанавливается автоматический регулятор расхода, как показано на схеме.

Итак, избыточное давление в закрытой отопительной сети создается по таким причинам:

• для обеспечения принудительного движения теплоносителя с нужной скоростью и расходом;
• чтобы контролировать состояние системы по манометру и вовремя ее подпитывать либо ремонтировать;
• теплоноситель под давлением разогревается быстрее, а в случае аварийного перегрева закипает при более высокой температуре.

Нас интересует пункт второй списка – показания манометра как характеристика исправности и работоспособности системы отопления. Именно они интересуют домовладельцев и хозяев квартир, занимающихся самостоятельным обслуживанием домашних коммуникаций и оборудования.

Давление в системе отопления многоэтажного дома

Отопление многоэтажного дома должно работать бесперебойно и качественно, иначе множество жильцов окажется в сложных условиях. Одним из важнейших факторов является давление в системе отопления и поддержание его в стабильном состоянии на протяжении холодного времени года. От стабильности нормативного давления зависит эффективность отопления и сохранность отопительных приборов многоэтажного или частного дома.

Схема отопления многоэтажного дома

В зависимости от процессов, происходящих в отопительной системе, существуют различные виды давления:

1. Статическое. Оно определяет физическое воздействие теплоносителя, находящегося в состоянии покоя, на систему отопления. Статическое давление зависит от высоты водяного столба, т. е. от высоты отапливаемого дома.
2. Рабочее. Соединяет статическое и динамическое давление, которое возникает при работе насоса. Нормативные параметры рабочего давления должны сохраняться на протяжении всего отопительного периода.
3. Испытательное. Значительно превышает рабочее давление, и тем более статическое. Создается оно принудительно во время запуска системы. С его помощью определяются слабые места, протечки и трещины в теплопроводе.

В многоэтажных домах наиболее часто используются две схемы.

Однотрубная

В такой системе теплоноситель с помощью циркуляционного насоса подается по одной трубе. Теплоноситель проходит через нагревательные приборы всех этажей. Недостатком такой системы является то, что в случае завоздушенности или поломки одного из радиаторов, перестает функционировать вся система дома. Чтобы устранить эту проблему устраивается байпас перед отопительным прибором между трубой подачи и выхода, а в местах присоединения батареи к трубопроводу монтируются запорные краны. В такой системе в случае поломки радиатора можно кранами перекрыть ему подачу теплоносителя и выполнять ремонт или замену прибора. Теплоноситель через байпас пойдет дальше по системе.

Двухтрубная

Наиболее часто в многоэтажных домах используется двухтрубная схема отопления. В такой системе имеется труба для подачи и труба для возврата теплоносителя. Каждый радиатор отопления для подачи подключен к одной трубе, а для обратки – к другой. Преимуществом является то, что на всех этажах подается теплоноситель необходимой температуры, а остывший – возвращается по отдельной линии.

Давление в системе отопления необходимо для того, чтобы обеспечить её теплоносителем, чтобы во всех квартирах многоэтажного дома была комфортная температура. Таким образом, чем больше этажей в доме, тем выше давление. Под его значение подбираются соответствующие отопительные приборы. Важно, чтобы показатели сохранялись в допустимых пределах.

Превышение значения рабочего давления может привести к поломке отопительных приборов и их протечке, а впоследствии остановке отопления во всем доме. В случае низкой нагрузки теплоноситель может не достигать верхних этажей, а также возможно вскипание (кавитация) теплоносителя.

Виды отопительных схем: слева – проточная; справа – с байпасом

1. Котел. Выполняет нагрев теплоносителя.
2. Циркуляционный насос. Обеспечивает принудительную циркуляцию теплоносителя.
3. Расширитель. Нивелирует давление в системе при нагреве, а в результате и расширении теплоносителя.
4. Автоматический воздухоотводчик. При образовании завоздушивания в трубопроводе автоматически выпускает воздух.
5. Запорная арматура. Кран позволяет заменить радиатор, не спуская теплоноситель из теплопровода.

Нормативное

Нормативное значение определяется технической документацией, в частности «Строительные нормы и правила» (СНиП). На этот показатель влияют следующие факторы:

• площадь многоквартирного дома;
• удаленность от котельной;
• тип трубопровода;
• диаметр трубопровода;
• мощность отопительной системы.

Норма для многоэтажки высотой до 9-ти этажей составляет 5-7 атмосфер. Если дом превышает 9 этажей, то значение нагрузки должно составлять 7-10 атмосфер. Если нижняя подача с повышением этажности давление падает, какое оно будет на последнем этаже, зависит от мощности насоса. Разница между первым и последним этажом не должна превышать 10%. Таким образом, если на первом этаже давление 10 атмосфер, то на последнем оно должно быть не меньше девяти.

Давление, при котором испытывают систему, (испытательное давление) должно быть на 15-20% выше рабочего, это обеспечит запас прочности.

При запуске системы возможны гидроудары и нагрузка значительно превышает рабочее значение. Поэтому прочность отопительных приборов должна быть способна выдержать такую нагрузку.

Ознакомительная информация по теме

Первым делом предлагаем рассмотреть, зачем создавать в трубопроводах избыточное давление (выше атмосферного) и в чем оно измеряется. Начнем с конца: величину напора воды в закрытой системе отопления принято отображать в таких единицах:

• 1 Бар = 10 м водного столба;
• 1 МПа равняется 10 Бар или 100 м вод. ст.;
• 1 кгс/см² – то же, что и 1 техническая атмосфера (Атм.) = 0.98 Бар.

Для справки. Килограмм-сила на см² — размерность, часто используемая во времена СССР. На данный момент давление принято измерять в более удобных метрических единицах – МПа или Bar.

1. Столб воды в трубопроводе давит с силой, равной его высоте. В нашем примере это 6 м или 0.6 Бар (0.06 МПа).
2. Напор, создаваемый циркуляционным насосом. Он заставляет теплоноситель двигаться с нужной скоростью и преодолевать сопротивление трех сил: тяжести, трения жидкости о стенки труб и препятствия в виде арматуры и фитингов (сужений, тройников, поворотов и тому подобное).
3. Дополнительный напор, возникающий от теплового расширения жидкости. Практика показывает, что холодная вода с температурой 10 °С после нагрева до 100 °С прибавляет около 5% от первоначального объема.

Примечание. Статическое давление столба жидкости изменяется в зависимости от места измерения. При отключенном насосе манометр в нижней точке системы покажет максимальное значение – 0.6 Бар, а в верхней – ноль.

Тепловое расширение жидкости Очень важный момент. Чтобы подать в помещения требуемое количество тепла, необходимо обеспечить нужную температуру воды и ее расход – два основных параметра работы водяного отопления. Возникающий при этом напор – лишь следствие работы системы, а не причина. Теоретически, он может быть каким угодно, лишь бы выдержали радиаторы и котельная установка.

Отсюда возникает понятие, что такое рабочее давление в системе отопления: это максимально допустимое значение, прописанное в технической документации оборудования – котла или батарей. Нормативные документы требуют, чтобы в частных домах оно не превышало 0.3 МПа, хотя некоторые дешевые агрегаты не способны выдержать и 0.2 МПа.

Почему система должна быть под давлением?

Давление отопительной системы — важный показатель. Основные причины учёта давления в системе:

• Правильная подача тепла. При грамотном распределении давления, тепло будет учитывать расход и экономить бюджет, а также обеспечивать достаточный уровень тепла без перебоев;
• Долговечность приборов отопления. Эффективное давление не повредить агрегаты и инструменты отопительной системы: радиаторы, трубы, краны, котлы и так далее. Отопительные системы закладываются на начальных уровнях строительства и ремонт или переделка повлечёт за собой огромные расходы и потери времени и комфорта.
• Безопасность. Уровень давления в системе поможет избежать чрезвычайных случае в виде: пожара, водных затоплений или взрыва газовых приборов.

Как найти утечку в отопительной системе

Первым делом нужно попытаться самостоятельно выявить протечку.

• Необходимо пройтись по видимой части трубопровода в отапливаемых помещениях (радиаторы, соединительные фитинги с трубопроводом, целостность самих труб).
• Если уложен ламинат, осмотреть его на наличие вздутий в соединениях, особенно возле радиаторов, изменения цвета (потемнения).
• Проверить состояние всех труб и соединений в котельной, желательно взять фонарь, тогда будут заметны высохшие подтеки.

• Посмотреть наличие воды на полу, ржавчин, осмотреть запорное оборудование.
• Осмотреть сам котел, бойлер, расширительный бачок.
• В случае наличия подозрительных мест (сухие подтеки, высохшие лужицы) подложить лист бумаги, протечка будет выявлена в случае обнаружения на данном листочке следов влаги.

В случае не обнаружения утечки, стоит обратиться в специальную теплотехническую службу. Специалисты будут искать утечку в недоступных местах.

Осмотр производится следующим образом:

— Производится слив жидкости из системы отопления.

— Далее специалисты подключают компрессор, выкручивая кран или фитинги и проверяют общий контур отопления или отсекают часть контура и проверяют его.

— Затем идут по проверяемому контуру и на слух воспринимают, где происходит утечка воздуха. В случае обнаружения, необходимо провести демонтаж напольного покрытия в местах утечек.

— И наконец производится ремонт или замена части трубопровода системы отопления и ремонт напольного покрытия.

Давление в закрытой системе

Закрытая система — это система с мембранным расширительным баком в котельной, вместо открытого на крыше. Так же такие системы зачастую работают с помощью принудительной циркуляции.

В закрытой системе процесс нагрева, происходит быстрее чем в открытой, поэтому уровень давления больше, чем у открытой. За счёт этого используются более качественные трубы и радиаторы, что влечёт более дорогостоящую систему отопления.

Если в доме установлена закрытая система отопления, она требует большего внимания к себе при подготовке к зимнему периоду.

У закрытой системы теплоотдачи есть свои особенности. Чтобы отопление работало наиболее эффективно, в закрытой системе, желательно установить максимальное давление, допустимое техникой безопасности- это 2 БАРА. В среднем нормальным считается давление в 1-1,5 бара.

Когда давление указывает на уровень больше, чем 2, то следует выявить причину такой ситуации. Это может быть связано с перегревом системы, неправильно рассчитанном расширительном баке или с его неправильной работой.

Пиковые значения

Система отопления закрытого типа подразумевает движение теплоносителя в замкнутом контуре, не сообщающемся с внешней атмосферой. Герметичность контура обеспечивается мембранным расширительным баком. В отличие от традиционного бачка, он может быть установлен в произвольной точке системы. Например, такие баки присутствуют во многих настенных отопительных котлах.

Давление в 100 атмосфер выдерживают монолитные биметаллические радиаторы Rifar SUPReMO. Разрушительным показателем для них является цифра в 250 атмосфер.

Так как жидкость в трубах циркулирует в замкнутом объёме, в системе отопления создаётся определённое давление. Нормой для частных домов высотой 1-2 этажа являются 1,5-2 атмосферы. В больших коттеджах оно может быть более высоким. Верхний предел определяется возможностями самого слабого узла в контуре. В большинстве случаев самым слабым звеном является котёл – он выдерживает до 3 атмосфер. Также в продаже представлены и менее выносливые модели (1-2 атмосферы).

В многоэтажных домах пиковые показатели намного выше. Они достигают до 20 атмосфер и больше. Также здесь случаются гидроудары – давление подскакивает до больших значений, что вызывает разрывы трубопроводов и радиаторов. Поэтому в многоэтажках применяются более прочные и выносливые батареи, способные выдерживать гидравлические удары. Некоторые из них способны противостоять давлению до 100 атмосфер.

Давление в открытой системе

Принцип работы такой системы связан с простыми законами физики. Теплоноситель в таких системах чаще всего движется без помощи специальных насосов.Уникальность системы открытой подачи тепла — естественное движение теплоносителя.

В основном теплоноситель в открытой системе отопления — вода, хотя бывают и индивидуальные случаи.

Слаженную схему работы обеспечивает бачок, который следует пополнять водой, для регулировки нужной температуры и давления.

Причины установки открытой системы теплоотдачи:

• Лёгкий монтаж;
• Бюджетный вариант;
• Достаточная подача тепла которая экономит бюджет;
• Возможность использования без насоса.

Алгоритм открытой системы тепловой отдачи, позволяет автоматически контролировать давление в баке, при правильном монтаже и настройке всех схем.

Контроль давления

Для контроля давления визуально в сети отопления все чаще стали использовать стрелочные виды манометров с трубкой Бредана. В отличие от приборов цифрового типа, такие манометры не требуют подключения электропитания. В системах, которые автоматизированы, используются электронноконтактные датчики. Не забудьте, что на отводе к измерительному контрольному прибору следует обязательно установить трехходовой кран, который дает возможность изолировать манометр от сети во время проведения профилактических или ремонтных работ, а еще используется для того, чтобы удалить воздушную пробку или сбросить прибор на ноль.

Правила и инструкции, в которых регламентируется эксплуатация системы отопления, причем и автономная, и централизованная, рекомендуют установку манометра в следующих точках:

1. Перед котельной установкой/котлом, а также на выходе из нее. В этой точке вы получите точное значение давления в котле.
2. Перед насосом для циркуляции и после него.
3. На вводе магистрали отопительной системы в здание/строение.
4. До регулятора давления и после него.
5. На выходе и входе фильтра грубой очистки для того, чтобы контролировать уровень загрязненности.

Учтите и то, что все измерительные контрольные приборы должны быть регулярно проверены, чтобы точность выполняемых ими измерений была подтверждена.

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

Этажность	Рабочее давление, атм
До 5 этажей	2-4
9-10 этажей	5-7
От 10 и выше	12

На реальную величину давления влияют следующие факторы:

• Состояние и мощность оборудования, подающего теплоноситель.
• Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
• Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
• Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

• на подаче теплоносителя от источника и на выходе;
• перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
• на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.

Каким должен быть диаметр труб: степень износа

Диаметр трубопроводов принимают или рассчитывают на этапе проектирования отопления. В основу расчёта заложена скорость движения теплоносителя, которая не должна превышать 2 м/с. Превышение этого показателя приведёт к перерасходу электроэнергии и появлению шума в трубопроводах. Зная примерную скорость, рассчитывают проходное сечение труб и принимают ближайший больший типоразмер из доступного сортамента. Расчёт проводят для каждого участка отдельно, а значит, наиболее удалённые радиаторы подключают меньшими трубопроводами.

При определении диаметра труб учитывают их степень износа. Этот параметр влияет на гидравлическое сопротивление стальных трубопроводов, что вынуждает проектировщиков вводить соответствующие поправки. Шероховатость внутренней поверхности полимерных и металлополимерных труб со временем практически не меняется. Для этих материалов степень износа при расчёте не учитывают.

В закрытых отопительных контурах возможно изменение давление теплоносителя. Это может быть вызвано физическими процессами или нарушением в работе системы. В последнем случае потребуется ревизия оборудования, чтобы нежелательное отклонение не привело к повреждению котла или его обвязки.

Рост давления в отопительном контуре

Теперь вы знаете, как поднять давление в системе отопления, предварительно избавившись от причин падения. Далее мы будем разбираться с его повышением. Если оно постоянно скачет, значит, оборудование работает в неправильном режиме. Возможны и другие проблемы, которые будут рассмотрены в данном обзоре.

Иногда показатель давления скачет просто так – такое возникает при работе некоторых отопительных котлов с неисправными датчиками. Но рассчитывать на их некорректную работу всё-таки не стоит, так как бездействие может привести к повреждению отопительного оборудования. Чаще всего из-за гидравлических перегрузок страдают котлы – не выдерживают и лопаются теплообменники и прочие внутренние узлы.

Предотвратить повреждение системы отопления из-за высоких гидродинамических нагрузок поможет группа безопасности. Она является обязательным элементом каждого замкнутого контура. Состоит группа из следующих частей:

Максимальное давление для большинства котлов составляет 3 атмосферы. Поэтому необходимо создать условия для их безопасной работы. За это и отвечает предохранительный клапан. Открывшись, он выпустит часть теплоносителя и тут же закроется.

• Манометр (или термоманометр) – используется для снятия контрольной информации.
• Воздухоотводчик – убирает воздух из контура.
• Предохранительный клапан – защищает контур от гидравлических перегрузок.

Самым важным звеном здесь является предохранительный клапан. Он автоматически сбросит давление, если оно выйдет за опасные пределы. Обычно пользователи не обращают на манометры никакого внимания. Ведь не будешь же контролировать показатели каждый час из-за страха возникновения аварийной ситуации. Поэтому предохранительный клапан является обязательным – это простой и эффективный узел безопасности.

Устраняем причины роста

Наличие воздушных пробок может вызвать постепенный рост давления в отопительном контуре. Их необходимо своевременно удалять. Самый простой вариант – с помощью ручного спускника воздуха, который устанавливается рядом с группой безопасности. Также для этого используются краны Маевского, располагающиеся на радиаторах. Иногда для полного удаления воздуха меняется теплоноситель с повторным заполнением системы.

Слишком высокая температура – ещё одна причина роста давления. Обычно температура теплоносителя в системах отопления варьируется в пределах +70-80 градусов, иногда чуть больше, иногда чуть меньше. Если по каким-то причинам она поднимется до более высоких отметок, это спровоцирует расширение теплоносителя. Он начнёт давить на трубы и радиаторы, из-за чего стрелка на манометре поползёт вверх. Чтобы предотвратить аварию, необходимо дать теплоносителю остыть. После этого разбираемся в изначальных причинах роста температуры.

Зависимость давления от температуры теплоносителя

Давление в трубах отопления имеет прямую зависимость от температуры теплоносителя, подаваемого в контур отопления.

Из законов физики известно, что при росте температуры, жидкость имеет свойство увеличиваться в объеме. Соответственно в системе отопления появляются излишки теплоносителя.

Обратный процесс при снижении температуры теплоносителя. Давления в контуре отопления будет падать, так как жидкость будет уменьшаться в объемах.

Чтобы стабилизировать ситуацию используют расширительный бачок, который позволяет при увеличении температуры забрать часть жидкости, а при снижении вернуть обратно в систему.

Как видно данный процесс автоматизирован с помощью элементарных законов физики, постоянная ручная регулировка здесь не требуется.

Напор в трубах многоквартирных домов

Из содержания предыдущих разделов становится понятно, что величина набора в трубопроводах центрального отопления высотных домов зависит от этажа, на котором расположена квартира. Ситуация следующая: если жильцы первых двух этажей могут приблизительно ориентироваться по манометру, установленному в подвальном тепловом пункте, то реальное давление в остальных жилищах остается неизвестным, поскольку оно падает с каждым метром подъема воды.

Примечание. В новостройках с поквартирной разводкой отопления от общего стояка, где оборудованы поэтажные тепловые пункты, можно контролировать давление теплоносителя на входе в каждую квартиру.

Более того, знание величины напора в централизованной сети не несет практической пользы, поскольку хозяин не может на него повлиять. Хотя некоторые рассуждают так: если давление в магистрали упало, значит, тепла поступает меньше, что является ошибкой. Простой пример: перекройте в подвале кран обратной линии и вы увидите скачок стрелки манометра, но при этом движение воды остановится и подача тепловой энергии прекратится.

Так выглядит тепловой пункт на подъезд

Теперь конкретно о цифрах. Диаметры сетей теплоснабжения и мощность подающих от котельной насосов рассчитывается так, чтобы обеспечить подъем нужного количества теплоносителя вплоть до последнего этажа. Это значит, что на входе в многоэтажный дом рабочее давление в системе отопления составит:

• в старых пятиэтажках, где по сей день встречаются чугунные радиаторы, — не более 7 Бар;
• в девятиэтажных зданиях советской постройки минимальный показатель составляет 5 Bar, а максимальный зависит от близости котельной с насосами, но не выше 10 Bar;
• в высотках – не более 15 Бар.

Для справки. Минимум 1 раз в году трубопроводы и отопительные приборы должны подвергаться испытаниям под напором, на 25% больше рабочего. Но в реальной жизни коммунальщики не рискуют проверять домовые системы и ограничиваются испытаниями наружных сетей теплоснабжения.

Представленная информация несет пользу только в плане выбора новых радиаторов и полимерных труб. Понятно, что в зданиях повышенной этажности не следует монтировать чугунные и стальные панельные батареи, рассчитанные максимум на 1 МПа.

Причины отклонения от нормы

Потребность в работе отопления возникает на протяжении всего холодного периода года, а это – 6 месяцев беспрерывной подачи тепла (для средних широт). За такой промежуток времени система должна бесперебойно выдавать необходимую тепловую мощность, а давление в магистрали должно иметь постоянное значение. На практике это не всегда происходит так. Влияние внешних и других факторов вызывает перебои в работе отопительного оборудования. Рассмотрим причины, которые влияют на параметры автономных систем.

Почему падают показатели давления

Первой и основной причиной снижения рабочего параметра является утечка теплоносителя в местах соединений трубопроводов с отопительным оборудованием. Для временного устранения такого недостатка пользуются подкачивающим клапаном. При отсутствии – дозаправляют магистраль теплоносителем по мере падения давления, из водопроводной сети или скважины. Такие меры позволят временно нормализовать силу напора.

Чтобы полностью устранить недостаток, необходимо:

• обнаружить течь;
• отключить источник тепла;
• слить теплоноситель на участке магистрали, предварительно перекрыв поступление воды;
• отремонтировать требуемый узел;
• закачать воду, включить котёл.

ВАЖНО! При отсутствии возможности слива теплоносителя на отдельном участке, в автономных системах магистраль опустошают, а после устранения неисправности – заправляют!

Обнаружение утечки возможно при наличии мокрого пятна или наличии капель на соединениях трубопровода. В случаях, когда увидеть течь не удаётся, сначала, увеличивают давление до 3-х атмосфер и включают циркуляционный насос. Если это не помогло, то сливают воду и закачивают воздух. Место утечки воздуха определяют по звуку, а убеждаются с помощью мыльной воды, которая укажет точное нахождение дефекта.

Причиной понижения давления может быть износ отопительного оборудования, появление накипи в теплообменнике и патрубках системы. Ещё одна малоизвестная причина уменьшения рабочих параметров – понижение температуры. Когда остывает неотапливаемый дом в холодное время года, а соответственно охлаждается теплоноситель, то величина параметра падает на 0,5 атм и более. В такой ситуации поддерживают нижний предел значения на уровне 0,9-1,0 атм и не допускать замерзания теплоносителя при периодической эксплуатации отопления.

Почему давление резко возрастает

Неисправность автоматики, обеспечивающая автоматическое наполнение магистрали, часто является причиной быстрого изменения параметров. Кроме этого замедление циркуляции теплоносителя по трубам приводит к перегреву, а соответственно к увеличению давления. Поводом могут быть воздушные пробки, а также наличие грязи в фильтре или других узлах системы.

Для выявления причин роста контролируемого параметра сопоставляют все возникающие факторы, а после этого делать выводы. Простым методом устранения резкого повышения давления является стравливание избытка теплоносителя, принудительное включение насоса, затем подкачка воды, при необходимости, до установленного значения. Повторение процедуры с меньшей амплитудой скачков и постепенном выравнивании контролируемого параметра, говорит об устранении воздушной пробки.

Невозможность устранения причины таким методом свидетельствует о наличии «непроходимой» грязи, которая препятствует нормальной работе котла. Для устранения такой причины, сначала чистят фильтр, а если не помогает – теплообменник. Методику очистки применяют как механическую, так и гидравлическую. Важно не повредить внутреннюю полость и соединительные патрубки.

СПРАВКА! При эксплуатации твердотопливных котлов, особенно при розжиге, скачок давления может менять значение на 1-1,2 атм! Важно сопоставлять изменение контролируемого параметра с повышением температуры. Прямая зависимость сопоставляемых величин говорит о необходимости замедления розжига агрегата.

Показатели давления в частном доме и причины его падения

В закрытых системах отопления загородных домов и коттеджей принято выдерживать следующие величины давления:

• сразу после заполнения отопительной сети водой и выпуска воздуха манометр должен показывать 1 Bar;
• после прогрева до рабочей температуры минимальный напор в трубах составляет 1.5 Bar;
• в процессе эксплуатации в разных режимах показатели могут изменяться в пределах 1.5—2 Bar.

Важный момент. Мы не зря указали, какое давление следует обеспечить при холодной системе отопления. Дело в том, что подавляющее большинство импортных газовых котлов, оборудованных современной автоматикой, рассчитано на запуск при минимальном напоре 0.8—1 Бар и при его отсутствии просто не включится.

Watch this video on YouTube

О том, как правильно удалить воздух из отопительных магистралей и создать потребную величину давления, рассказывается в отдельной инструкции. Здесь же мы перечислим причины, почему после благополучного пуска в эксплуатацию показатели напора могут снижаться, вплоть до автоматического отключения настенного котла:

1. Из трубопроводной сети, теплого пола и каналов отопительного оборудования выходят остатки воздуха. Его место занимает вода, что и фиксирует манометр падением до 1—1.3 Бар.
2. Из-за негерметичности золотника опорожнилась воздушная камера расширительного бака. Мембрана вытягивается в обратную сторону и емкость заполняется водой. После нагрева давление в системе подскакивает до критического, отчего происходит сброс теплоносителя через предохранительный клапан и напор снова падает до минимума.
3. То же, только после прорыва мембраны расширительного бачка.
4. Мелкие протечки на стыках трубопроводной арматуры, фитингов либо самих труб в результате повреждения. Пример – греющие контуры теплых полов, где течь может долго оставаться незаметной.
5. Прохудился змеевик бойлера косвенного нагрева или буферной емкости. Тогда наблюдаются скачки давления в зависимости от работы водоснабжения: краны открыты – показания манометра падают, закрыты – поднимаются (водопровод поддавливает через трещину теплообменника).

Подробнее о причинах перепадов напора и способах их устранения расскажет мастер в своем видео:

Watch this video on YouTube

Методы контроля

За давлением в системе следят при помощи манометров. Их следует устанавливать в таких точках:

1. На входе в котел и на выходе из него (современные отопители имеют встроенные манометры).
2. В низшей и наивысшей точках системы (для домов в несколько этажей).
3. В зонах разветвлений: после тройников, в коллекторах, после двух- и трехходовых клапанов.

Манометры позволяют контролировать давление визуально. А для его сброса при критическом значении применяются предохранительные клапаны. Такое устройство в обязательном порядке устанавливается на трубопроводе подачи сразу после котла – через него сбрасывается рабочая среда при ее закипании в теплообменнике.

Обычно этот предохранительный клапан относится к т.н. группе безопасности, в которую помимо него входят манометр и автоматический воздухоотводчик. Кроме того, сбросными клапанами оборудуются мембранные расширительные бачки.

Помимо сбросных клапанов применяются перепускные. Такой клапан устанавливается на байпасе, по которому теплоноситель можно пустить в обход контура. Если где-либо в контуре образуется засор или воздушная пробка, и из-за этого на предыдущем участке возникает подпор (повышенное давление), перепускной клапан срабатывает. Насос начинает прокачивать теплоноситель через малый контру «котел – байпас – насос – котел».

Без такого предохранителя насос из-за образования подпора работал бы с перегрузкой и вскоре вышел бы из строя.

Для обеспечения надлежащего давления теплоносителя в системе необходимо поддерживать правильное давление в воздушной камере расширительного бачка. Обычно оно составляет 1,5 атм. При меньшем значении может случиться разрыв мембраны, при большем – вырастет и давление теплоносителя.

Факторы неустойчивого напора

Показатели стабильного натиска высотных зданий зависят как от этажности, так и других условий.

Отклонение от законодательно установленных норм происходит по таким причинам:

• засорение внутренних стен трубопроводов и радиаторов мусором, накипью, известковыми отложениями, приводит к тому, что давление в системе отопления в многоквартирном доме становится неустойчивым;
• непредусмотренное отсутствие электрического тока в котельной, оборудованной центробежными насосами, либо их выход из строя, что приводит к снижению напора;
• разгерметизация схемы и последующая утечка теплоносителя;
• низкая температура помещения элеваторного узла может повлиять на повышение натиска;
• самовольная установка жителями дополнительных секций отопительных устройств, теплообменного оборудования высокой тепловой отдачи, труб ненормированного диаметра, вывод их на балкон;
• воздушные пробки, формирующиеся вследствие несвоевременной проверки батарей перед началом сезона;
• несоответствующее качество теплоносителя, поступающего из котельной, приводит к неустойчивости напора;
• гидроудары – мгновенное непредусмотренное повышение натиска, на который не рассчитаны образцы радиаторов прошлого века, предназначенные для котельных низкого давления.

Проверка герметичности

Для проверки герметичности трубопроводов выполняют процедуру, называемую опрессовкой.

Суть ее состоит в следующем:

1. К опорожненной системе через специальный патрубок подключается опрессовщик – насос с манометром.
2. В систему нагнетается воздух, пока его давление не превысит на 20% рабочее давление в системе отопления.
3. На несколько часов систему оставляют под давлением. Если оно падает, значит система негерметична. Обнаружить места утечек можно по шипению воздуха или при помощи мыльной пены, которая наносится на соединения.

Опрессовку систем отопления частных домов, со сравнительно небольшим объемом, можно выполнять посредством недорогих ручных опрессовщиков.

Влияющие на давление факторы

Измерительные приборы помещения элеваторного узла отмечают любое нарушение подачи или отвода воды из строения.

Повышенное давление в отопительных батареях многоквартирного дома могут создавать такие факторы:

• температура горячего ресурса завышена против установленной нормы;
• диаметр трубной разводки уменьшен из-за самовольной реконструкции жильцами схемы квартирного обогрева;
• формирование воздушных пробок в концевых радиаторах этажей;
• использование центробежных насосов большей мощности, чем предусмотрено планом;
• часть системы не работает или перекрыта.

Снижение напора агента также указывает на неполадки в схеме обогрева.

При падении натиска необходимо обратить внимание на такие возможные аспекты:

• аварийные ситуации, когда происходит разрыв подающих трубопроводов;
• неисправность или неудовлетворительная работа циркуляционного насоса;
• выход из строя блока безопасности;
• разрыв резонатора расширительного бака.

Утечка

Вытекание воды из отопительной схемы является наиболее распространенным фактором снижения натиска теплоносителя. Чаще всего разрывы происходят на участке стыкования труб с котлом и отопительным оборудованием.

Возможен порыв и в других произвольных местах, если владелец квартиры или дома не провел визуальный осмотр перед началом сезона, либо установил бракованные элементы.

Утечка горячего агента может проходить несколькими способами:

1. Через разрыв диффузора бачка расширения. Подобную аварию невозможно визуально определить из-за нахождения воды внутри емкости. Для проверки необходимо нажать пальцем на клапан, производящий подкачку воздуха в бачок. При вытекании из золотника воды можно говорить о мембранной трещине.
2. При закипании ресурса в теплообменнике – через сбросной клапан.
3. Микротрещины, коррозийные участки измерительных приборов, неплотные соединения также могут способствовать падению напора и вытеканию воды.

Верный метод определения возможной утечки – отключение циркуляционного насоса. Показатель статического напора при этом будет отличаться от расчетных характеристик.

Выход воздуха

После наполнения системы искусственного обогрева водой её натиск уменьшается при выходе из схемы воздуха. Избежать подобной проблемы поможет докотельная подготовка – деаэрация воды химическими реагентами.

Последние уменьшают количество углекислоты и кислорода в теплоносителе до расчетного уровня. Заполняется отопительная схема медленной подачей снизу – через сбросной вентиль, холодной водой.

Алюминиевые радиаторы

Установка батарей облегченного типа – алюминиевых, приводит к реакции кислорода с металлом, формируя при этом окислительную пленку. Выделившийся водород уходит через автоматический воздухоотвод.

Подобный процесс наблюдается часто в только что установленных алюминиевых батареях, и реакция прекращается после покрытия пленкой всей внутренней поверхности радиатора. Поэтому проведя установку нового отопительного оборудования, следует обратить внимание на то, что давление в центральном отоплении, возможно, упадет и придется дополнить объем теплового агента.

Почему падает давление

Снижение давления в отопительной конструкции наблюдается очень часто. Самыми распространёнными причинами, вызывающими отклонения, считаются: сбрасывание излишков воздуха, выход воздуха с расширительного бака, утечка теплоносителя.

В системе имеется воздух

В контур отопления попал воздух либо в батареях возникли воздушные пробки. Причины появления воздушных прослоек:

• несоблюдение технических норм при наполнении конструкции;
• из воды, подаваемой в отопительную схему принудительно не удалён лишний воздух;
• обогащение теплоносителя воздухом из-за негерметичности соединений;
• сбой в работе спускного воздушного клапана.

При наличии в теплоносители воздушных подушек появляются шумы. Такое явление причиняет вред компонентам отопительного механизма. Кроме того, наличие воздуха в агрегатах контура отопления влечёт за собой и более серьёзные последствия:

• вибрация трубопровода способствует ослаблению сварных швов и смещению резьбовых соединений;
• отопительный контур не развоздушивается, что приводит к застою в изолированных областях;
• снижается КПД системы отопления;
• появляется риск «размораживания»;
• есть опасность повреждения крыльчатки насоса, если в неё попадёт воздух.

Чтобы исключить вероятность проникновения воздуха в отопительный контур требуется правильно запустить схему в эксплуатацию, проверив все элементы на работоспособность.

Первоначально проводят тестирование повышенным напором. При опрессовке давление в системе не должно падать в течение 20 минут.

В первый раз контур наполняют холодной водой, с открытыми кранами для спуска воды и открытыми клапанами для развоздушивания. Включение сетевого насоса осуществляется в самом конце. После устранения воздуха в схему добавляют необходимое для работы количество теплоносителя.

Во время эксплуатации возможно появление воздуха в трубах, чтобы избавиться от него нужно:

• найти участок с воздушной прослойкой (в этом месте труба или батарея значительно холоднее);
• предварительно включив подпитку конструкции, открыть клапан или кран дальше по течению воды и избавится от воздуха.

Воздух выходит с расширительного бака

Причины проблем с расширительным бачком заключаются в следующем:

• ошибка при установке;
• неверно подобранный объём;
• повреждение ниппеля;
• прорыв мембраны.

Фото 3. Схема устройства расширительного бака. Прибор может выпускать воздух, из-за чего падает давление в системе отопления.

Все манипуляции с бачком проводятся после отключения от контура. Для ремонта требуется полностью удалить воду из бака. Далее, следует накачать его и немного стравить воздух. Затем используя насос с манометром, довести уровень давления в расширительном бачке до необходимого, проверить герметичность и установить обратно на контур.

При неверной настройке отопительного оборудования будут наблюдаться:

• повышенное давление в отопительной схеме и расширительном баке;
• снижение давления до критического уровня, при котором котёл не запускается;
• аварийные выбросы теплоносителя с постоянной необходимостью подпитки.

Важно! В продаже присутствуют образцы расширительных бачков, у которых нет приспособлений для регулировки давления. От приобретения таких моделей лучше отказаться

Течь

Течь в отопительной схеме приводит к снижению напора и необходимости постоянной подпитки. Утечка жидкости из отопительного контура чаще всего происходит из соединительных стыков и мест, поражённых ржавчиной. Не редкость и случаи, когда жидкость уходит сквозь порванную мембрану расширительного бачка.

Определить течь можно нажатием на ниппель, который должен пропускать лишь воздух. При обнаружении места потери теплоносителя нужно в кратчайшие сроки устранить неполадку, чтобы избежать серьёзных аварий.

Фото 4. Течь в трубах отопительной системы. Из-за этой неполадки может падать давление.

Регулировка напора в отоплении

Установка профессионального устройства над контролем напора жидкости в трубах, подразумевает его дальнейшее обслуживание и регулировку.

Циферблат манометра насчитывает несколько измерительных зон:

• белая – говорит о падении натиска воды;
• зеленая, о том, что напор нормальный;
• красная – увеличенное количество атмосфер.

Для уравновешивания больших скачков давления теплового агента, необходимо прибегнуть к помощи нагнетающего и стравливающего клапанов. Они расположены в зоне измерительного прибора.

Алгоритм освидетельствования схемы центрального отопления высотного дома следующий:

• перед началом сезона проверяется магистраль холодной водой на герметичность;
• если в течение 30 мин. натиск упал на 0,06 mPa, или ближайшие два часа – 0,02, следует искать порыв контура;
• при отсутствии нарушений в работе схема заполняется горячим ресурсом, создавая максимальное статическое давление в центральном отоплении.

Для проверки пластиковой разводки напор увеличивают в полтора раза выше рабочего и выдерживают 30 мин., после чего уменьшают вдвое. Если в ближайшие 90 минут показатели не изменились, значит, схема находится в исправном состоянии.

Способы проверки давления воды в трубах частного дома

В пластиковом трубопроводе технология проверки выглядит иначе:

• Система заполняется водой, температура которой соответствует температуре окружающей среды;
• На протяжении получаса в системе поддерживается давление в 1,5 раза выше номинального;
• Давление снижается в два раза по сравнению с рабочим и удерживается на протяжении полутора часов;
• Если система герметична, то показатели будут расти.

Иногда проверка выполняется при помощи воздуха. Он запускается в систему, из которой откачана вся вода. Такой способ отлично подходит для небольших зданий. Если статическое давление в автономном отоплении при проверке оказывается на должном уровне, то нужно заняться поиском неисправностей в отопительном оборудовании.

Адаптация процесса давления в отоплении

После реконструкции старого или установки нового отопительного контура, первые несколько дней будут обусловливаться устойчивым снижением напора носителя. Это считается нормальным из-за выхода из радиаторов и труб воздуха. После принудительного обезвоздушивания схемы давление стабилизируется.

Если же последнее будет в течение 30 суток постоянно снижаться, нужно обратить внимание на расширительный бачок, неправильный расчет его вместимости. Аварийный клапан емкости может постоянно срабатывать и вызывать тем самым сброс агента и его остывание, что приводит к уменьшению натиска.

При исправном состоянии мембранного расширительного бака и падении атмосфер, необходимо проверить герметичность системы.

Возможные неисправности и работы по устранению

Значительные перепады давления в системе отопления при изменении температурного режима работы котла могут быть обусловлены неправильным расчетом объема расширительного бака и давления в его воздушной камере.

Утечки обычно обнаруживаются в местах резьбовых соединений и объясняются недостаточным количеством уплотнителя. Новичку будет легче добиться герметичности такого соединения при помощи уплотнительной нити «Танг ит Унилок». В случае некоторой «передозировки» она, не в пример пакле, не вызывает разрушения навинчиваемой детали.

В трубопроводах из полипропилена протечки зачастую возникают из-за нарушения технологии сваривания.

К примеру, некоторые пользователи сваривают трубы без муфты – просто встык.

Такое соединение весьма недолговечно и очень быстро разрушается под действием давления.

Неверно выполненные или бракованные соединения необходимо срезать и заменить качественными.

Если вода, использующаяся в качестве теплоносителя, не была обессолена, теплообменник со временем придется очищать от накипи. Для этого котел отсоединяют от контура отопления и промывают специальными реагентами, например, «Антинакипином». Такой промывке можно подвергнуть и всю систему отопления, но эту задачу ввиду ее сложности следует доверить профессионалам.

Пружинные предохранительные клапаны могут залипать, поэтому их периодически нужно открывать принудительно при помощи специального рычага.

В СССР вопрос удешевления строительства, в том числе организации отопительной системы, был особенно актуален. Именно в то время придумали систему отопления частных и многоквартирных домов “Ленинградка”. Рассмотрим, актуальна ли она на сегодняшний день.

В каких случаях нужна гидрострелка для отопления и как она функционирует, читайте в этой статье.

Профилактика перепадов в системе отопления

Своевременное исполнение профилактических осмотров и работ предупредит появление перепадов давления в отопительных трубах многоэтажного дома.

Комплекс мероприятий заключается в следующем:

• установке предохранительного клапана на оборудовании, для сброса лишнего напора;
• проверка натиска за диффузором расширительной емкости и подкачка воды, если давление бачка не соответствует расчетной норме – 1,5 атм;
• промывка фильтров, удерживающих загрязнения, ржавчину, накипь.

Отслеживание исправного состояния запорной и регулировочной арматуры представлено таким же обязательным условием.

Причины падения

Наряду с увеличением давления возникает еще одна причина для беспокойства – это падение давления воды или другого теплоносителя в отопительном контуре. Существуют такие причины, как:

• Утечка по радиаторам или трубопроводу.
• Завоздушенность (наличие так называемых воздушных пробок). На радиаторах отопления существуют специальные стравливатели воздуха.
• Неисправность расширительного бачка (самое частое — повреждение мембраны).
• Не отрегулирован расширительный бачок.
• Не работает теплообменник котла.
• Неисправность циркуляционного насоса (слабая мощность, полная остановка). Поскольку циркуляционный насос имеет важную роль в системе отопления, не стоит на нем экономить, особенно учитывая множество предложений на рынке неизвестных брендов с завлекательной ценой, но крайне низкой надежностью.

Испытательное давление

Жильцам многоквартирных домов известно, каким образом коммунальные службы совместно со специалистами энергетических компаний проверяют давление теплоносителя в отопительной системе. Обычно они до начала отопительного сезона подают в трубы и батареи теплоноситель под напором, величина которого приближается к критическим отметкам.

Используют давление при испытании системы отопления для того, чтобы протестировать работоспособность всех элементов теплоснабжающей конструкции в экстремальных условиях и выяснить, насколько эффективно будет передаваться тепло от котельной в многоэтажный дом.

Когда подается испытательное давление системы отопления нередко ее элементы приходят в аварийное состояние и требуют ремонта, поскольку изношенные трубы начинают протекать и в радиаторах образуются пробоины. Избежать подобных неприятностей поможет своевременная замена устаревшего отопительного оборудования в квартире.

При проведении испытаний контроль параметров выполняют при помощи специальных приборов, установленных в самой низкой (обычно это подвал) и самой высокой (чердачное помещение) точках многоэтажки. Все произведенные замеры в дальнейшем анализируют специалисты. При наличии отклонений необходимо обнаружить неполадки и немедленно их устранить.
