Этот материал больше предназначен для тех, кто решил своими руками сделать отопление в собственном жилье и ему необходимо произвести расчет отопителей по их мощности на ту или иную комнату, с учётом температуры в помещении.
Безусловно, такие расчеты будут разными для разных климатических зон, степени утепления здания и толщины стеклопакетов в окнах, но всё это слишком сложно и мы постараемся в простой форме объяснить, как можно самостоятельно провести такие вычисления.

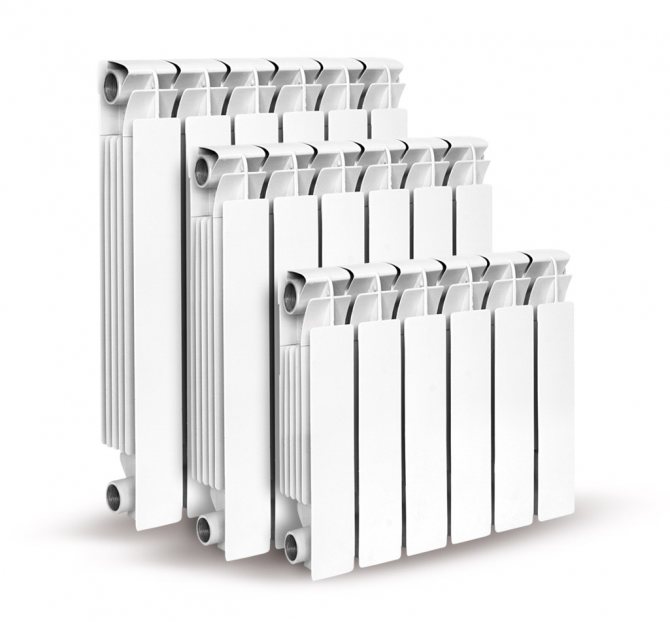

Биметаллические батареи разной величины
Упор в наших расчетах будет делаться на биметаллические радиаторы, как самые востребованные для автономных систем отопления, а кроме всего прочего мы покажем вам видео в этой статье.
Теплоотдача и её использование
В технической документации часто теплоотдача обозначается в калориях за один час, которые с помощью формулы можно перевести в Ватты. 1 Ватт равняется 859,8 калорий в час.
В результате работы батареи происходят три процесса. Благодаря этому выделяется тепло. Обогрев помещения происходит благодаря:
- теплообмену;
- конвекции;
- излучению.
Для работы любой модели отопительных приборов характерно использование всех процессов. Отличие заключается только в пропорциях.
Сравнение по другим характеристикам
Об одной особенности работы батарей – инертности – уже было упомянуто выше. Но для того чтобы сравнение радиаторов отопления было корректным, его надо производить не только по теплоотдаче, но и по другим важным параметрам:
- рабочему и максимальному давлению;
- количеству вмещаемой воды;
- массе.
Ограничение по величине рабочего давления определяет, можно ли устанавливать отопительный прибор в многоэтажных зданиях, где высота столба воды может достичь сотни метров. Кстати сказать, это ограничение не касается частных домов, где давление в сети не бывает высоким по определению. Сравнение по вместительности радиаторов может дать представление об общем количестве воды в системе, которое придется нагревать. Ну а масса изделия важна при определении места и способа его крепления.
В качестве примера ниже показана сравнительная таблица характеристик различных радиаторов отопления одинакового размера:
Примечание. В таблице за 1 единицу принят отопительный прибор из 5 секций, кроме стального, представляющего собой единую панель.
Размеры и емкость секций
На параметры емкости батареи влияет расстояние между осями. От емкости самого радиатора зависит теплоотдача. Например, этот параметр для батареи с межосевым расстоянием 20 см составляет от 0,1 до 0,16 л.
Главная особенность радиаторов из биметалла заключается в небольшом количестве теплоносителя. Но при этом мощности теплового потока будет достаточно, чтобы максимально эффективно обогревать помещения. Например, прибор из десяти секций 35 см сможет отопить комнату в 14 кв.м, но при этом он вмещает в себя всего 1,6 л.
Биметаллические батареи можно собрать самостоятельно по одной секции или приобрести уже готовый радиатор нужного размера.
Сравнительные выводы
Как показывает приведенная таблица сравнения теплоотдачи радиаторов отопления, самыми эффективными в плане мощности являются биметаллические нагреватели.
помним, что они представляют собой алюминиевый оребренный корпус с находящимся внутри прочным сварным каркасом из металлических трубок для протока теплоносителя. По всем параметрам этот вид нагревателей пригоден для установки как в теплосетях высотных домов, так и в частных коттеджах. Единственный их недостаток – высокая стоимость.
Немного ниже теплоотдача алюминиевых радиаторов, хотя они легче и дешевле биметаллических. По испытательному и рабочему давлению приборы из алюминия также можно ставить в зданиях любой этажности, но при условии: наличии индивидуальной котельной с узлом водоподготовки. Дело в том, что алюминиевый сплав подвержен воздействию электрохимической коррозии от некачественного теплоносителя, свойственного центральным сетям. Радиаторы из алюминия лучше устанавливать в отдельных системах.
Резко отличаются от других чугунные радиаторы. теплоотдача которых значительно ниже при большой массе и емкости секций. Казалось бы, при таком сравнении им не найдется применения в современных системах обогрева. Тем не менее традиционные «гармошки» МС-140 продолжают пользоваться спросом, их главный козырь – долговечность и стойкость к коррозии. И действительно, серый чугун, из которого методом литья изготавливаются МС-140, спокойно служит до 50 лет и более, при этом теплоноситель может быть каким угодно.
Кроме того, обычная чугунная батарея обладает большой тепловой инерцией в силу своей массивности и вместительности. Это значит, что при отключении котла радиатор остается теплым еще долгое время. Что же касается рабочего давления, то нагреватели из чугуна не могут похвастать высокой прочностью. Приобретать их для сетей с высоким давлением воды рискованно.
Количество секций биметаллического радиатора
Чтобы произвести правильные расчеты количества секций радиаторов из биметалла, нужно принимать во внимание несколько факторов. Важно, сколько квт в 1 секции радиатора из биметалла. Если планируется замена чугунных батарей на биметаллические радиаторы, нужно учитывать, что у биметалла уровень теплоотдачи выше, чем у чугуна. Поэтому размеры можно оставить такие же, какие были. Но при этом важно учитывать, что со временем качество прогрева будет ухудшаться из-за засорения труб. Отложения будут образовываться из-за взаимодействия воды с металлом.
Рекомендуется производить замену с таким же количеством секций или брать запас на одну-две секции, чтобы избежать потери уровня теплоотдачи из-за засорения труб. Если радиаторы приобретаются для нового помещения, обязательно нужно делать расчет для каждой комнаты.
Какую фирму производителя выбрать
Радиаторы из чугуна сейчас изготавливают не так много производителей как алюминиевые и биметаллические модели, но мы рассмотрим три главных бренда представленных на российском рынке.
Konner
Чугунные батареи данной фирма имеют следующие достоинства:
- Длительный срок эксплуатации;
- Невысокое гидравлическое сопротивление;
- Соответствие централизованным системам отопления;
- Заявленный высокий уровень теплоотдачи секции (до 150 Вт);
- Простота монтажа;
По отзывам некоторых потребителей, данные приборы фактически производят меньше тепловой энергии, чем заявлено в паспорте. Еще одним недостатком является довольно высокая стоимость.
Exemet
Достоинства приборов этого производителя:
- Экологичность и надежность;
- Высокая тепловая мощность, производимая одной секцией;
- Способны работать в одно- и двухтрубных системах отопления;
- Имеют покрытие порошковой краски;
- Уникальный дизайн, стилизованный под XIX и начало XX века.
При производстве чугунных радиаторов используют метод художественного литья, что увеличивает стоимость приборов. Также их уникальный дизайн подойдет не для каждого интерьера помещений.
GuRaTec
Преимущества радиаторов данного бренда:
- Высокое качество изделий, контроль которого осуществляют в барокамере и гидравлическими испытаниями;
- Длительный срок службы;
- Экологическая безопасность;
- Достаточно высокая тепловая мощность секций (до 150 Вт);
- Уникальный дизайн.
Устройства украшают различные декоративные элементы, которые придают им привлекательный внешний вид. Однако это влияет и на стоимость изделий.
Виды расчетов мощности одной секции
Стандартный способ
Санитарно-техническими нормами определяется минимальный показатель теплоотдачи батарей для каждого региона отдельно. Для средней полосы России на один квадратный метр должно быть не менее 100 Вт. Расчет по стандартной схеме производится следующим образом:
- берется площадь помещения, в которое производится установка;
- полученный показатель умножается на 100 Вт;
- результат нужно поделить на теплоотдачу одной секции, эти данные можно найти в техническом паспорте отопительного оборудования.
У такого способа есть свои минусы. Его рекомендуется использовать только для комнат, в которых высота потолков не более трех метров. При расчете не берется во внимание материал стен, оконных конструкций и степень утепления.
Объемный способ
- высчитывается площадь помещения;
- полученный показатель перемножается на высоту комнаты, таким образом получается объем;
- определяется нужная мощность для помещения – норма СНиП умножается на полученный объем;
- для расчета точного количества секций общая мощность делится на параметр по одной секции.
Полученный результат будет отличаться от расчета стандартным способом. Объемный метод считается наиболее точным.
Пояснения сравнительных величин приборов отопления
Из представленных выше данных, видно, что наиболее высоким показателем теплоотдачи обладает биметаллическое отопительное устройство. Конструктивно такой прибор представлен компанией RIFAR в ребристом алюминиевом корпусе. в котором располагаются металлические трубки, вся конструкция крепится сварным каркасом. Этот вид батарей ставится в домах с большой этажностью, а также в коттеджах и частных домах. К недостатку этого вида отопительного устройства относится его дороговизна.
Более востребованы алюминиевые отопительные приборы, у них на немного ниже параметры теплоотдачи, но стоят значительно дешевле биметаллических устройств отопления. Показатели испытательного давления и рабочего позволяют этот вид батарей устанавливать в зданиях без ограничения этажности.
Важно! Когда этот вид батарей ставится в домах с большим количеством этажей, рекомендуется иметь собственную котельную станцию, в которой есть узел водоподготовки. Это условие предварительной подготовки теплоносителя связано со свойствами алюминиевых батарей. они могут подвергаться электрохимической коррозии, когда он поступает в некачественном виде через центральную сеть отопления. По этой причине отопительные приборы из алюминия рекомендуется ставить в отдельных системах отопления.
Чугунные батареи в этой сравнительной системе параметров значительно проигрывают, у них низкая теплоотдача, большой вес отопительного прибора. Но, несмотря на эти показатели, радиаторы МС-140 пользуются спросом населения, причиной которого являются такие факторы:
- Длительность безаварийной эксплуатации, что важно в отопительных системах.
- Стойкость к негативному воздействию (коррозии) теплового носителя.
- Тепловая инерционность чугуна.
Данный вид устройств отопления работает более 50 лет, для него нет разницы в качестве подготовки теплового носителя. Нельзя их ставить в домах, где, возможно, высокое рабочее давление сети отопления, чугун не относится к прочным материалам.
Условия эксплуатации биметаллического радиатора
- Перед установкой радиаторов стену обить светоотражающей пленкой. Благодаря этому удастся снизить теплопотери.
- Отключение радиаторов производить в правильной последовательности. Сначала должна быть выключена подающая подводка, затем обратная. После этого спускают воду через запорный клапан.
- Включать отопительную систему, начиная с обратной подводки, затем спускается воздух и запускается подающая часть.
- Устанавливать фильтры, чтобы в радиатор не попадала грязь.
- Поверхность батарей перед началом отопительного сезона очищать теплой водой с моющими средствами. Нельзя использовать кислоты и щелочи, а также средства с абразивными частицами.
Радиатор всегда должен быть наполнен теплоносителем. Находиться без него батареи могут не более двух недель в году. Каждые два года секции нужно промывать внутри под большим напором воды.
Увеличение теплоотдачи без затрат
Чаще всего параметр теплоотдачи для одной секции приводится при тепловом напоре в 60 градусов. Этот показатель соответствует температурному режиму воды в системе на уровне 90 градусов. Эти параметры характерны для старых домов. В современном строительстве используются новые технологии, которые не требуют высокого напора тепла. Это значение для отопительной системы будет равняться от 40 до 50 градусов.
Так как значения напора, прописанного в техническом паспорте и выдаваемого по факту, отличаются друг от друга, нужно пересчитывать мощность секций. Чаще всего показатель оказывается при пересчете ниже, чем заявленный. Показатель теплоотдачи умножается на фактическое значение напора тепла, затем полученную цифру делят на параметр, прописанный в документе.
Мощность секции биметаллического радиатора – важный показатель, который необходимо определить перед установкой системы отопления. От правильности произведенных расчетов зависит эффективность обогрева помещения.
Соответствие Гостам
Для всех систем отопления и их элементов существует единый реестр Гостов, которым они должны соответствовать. Там учтено все:
- Качество и безопасность производства.
- Соответствие температурному режиму и давлению в трубах.
- Что должно быть указано в техпаспорте готового изделия.
- Нормативы согласно техническим характеристикам и допустимым отклонениям от нормы.
Если есть желание купить радиаторы биметаллические, ГОСТ подскажет, какие у них должны быть параметры, и они должны соответствовать показателям в документации на каждое изделие. В случае их несовпадения, лучше не приобретать такую продукцию.
