Большинство заинтересованных пользователей хорошо знают о том, что эксплуатационная надёжность типовых оконных конструкций в значительной мере зависит от правильности их установки в проёме. Согласно требованиям нормативной документации при монтаже таких конструкций (будь то современный стеклопакет или типовые деревянные оконные блоки) пользователю в первую очередь необходимо будет побеспокоиться о правильной их ориентации в вертикальной и горизонтальной плоскостях.
Помимо этого, ему не следует забывать и о таких важных элементах оконного стеклопакета, какими являются запорная арматура и комплект специальных уплотнителей, ответственных за надёжное сопряжение всех элементов и герметичность образующихся соединений.

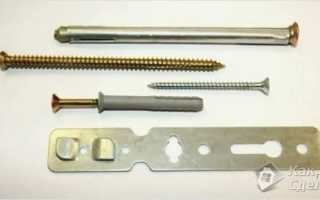

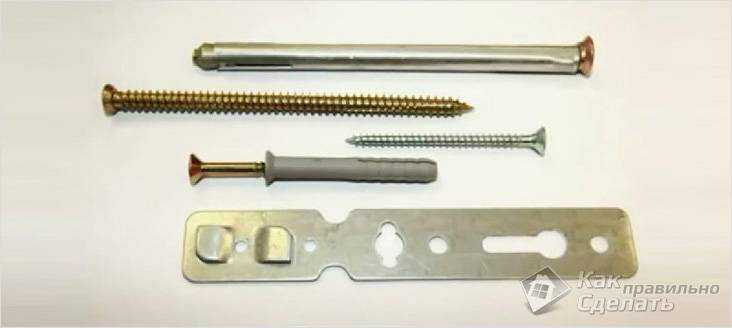

Материалы для крепления ПВХ окон
Конечно же, надёжнее будет, если монтажом стеклопакета займутся специалисты (представители фирмы-поставщика), тем более что это предполагает дальнейшее гарантийное обслуживание установленной конструкции. Но в ряде случаев допускается самостоятельная установка оконных модулей, возможная при наличии у рядового исполнителя опыта соответствующих работ.
Общие требования к монтажу по ГОСТ
Есть документ, который определяет правильный монтаж окон — ГОСТ 30.971 – 2002. В нем приведены технические условия для организации монтажного шва между оконной рамой и торцом стен.
Шов примыкания включает:
- наружный слой, который изолирует от влаги, но пропускает пар;
- центральный — уменьшает тепловые потери;
- внутренний — изолирует от бытовых паров.
Слои совмещают функции, например, внешний дополнительно защищает от холода, что учитывают при расчете показателей оконной рамы. Конструкция и состав монтажного шва установлены в рабочих приложениях, которые включены в текст ГОСТа. Правила монтажа разработаны в соответствии со строительными правилами и нормами с учетом стандартных требований.
Требования к технологии установки пластиковых окон:
- Швы должны выдерживать эксплуатационные нагрузки, например, осадки, жару, мороз, ветер, не разрушаться при усадке строения.
- Материалы для швов должны быть устойчивы к деформациям, осадочным, температурным изменениям размеров блоков и стеновых торцов, при этом учитывают расчетную степень сжатия.
- Монтажный шов обладает таким показателем теплозащиты, что внутренняя поверхность откоса имеет температуру не ниже нормативной по СНиП.
- материал изоляции не может иметь звукоизоляционные свойства и водостойкость ниже, чем соответствующие показатели оконной конструкции.
- Швы выполняют прямыми, если торец проема не имеет четверти, или угловыми, в случае без четверти.
По нормам правильно устанавливать наружную защиту швов в виде нащельников, отливов, откосов. Внутри промежутки закрывают штукатуркой или делают панельную облицовку, например, из гипсокартона или пластика.
Подставочный профиль
Выполняется из того же материала, что и оконный профиль и крепится к нижней части оконной рамы. Его применяют, когда требуется установка отлива или подоконника. К общей высоте оконной конструкции подставочный профиль прибавляет 3 см. Это важно учитывать при проведении замеров.
Подстановочный профиль используется для монтажа отлива и подоконника
Читайте также:
Применение подставочного профиля способствует защите стыка нижней части окна и стены, устранению тепловых мостиков и появлению конденсата.
Подготовительные работы
Демонтаж начинают с освобождения рабочего пространства:
- убирают цветочные горшки с подоконника;
- снимают шторы;
- место вокруг окна закрывают строительным целлофаном.
Подготавливают удлинитель, чтобы электрический инструмент доставал до розетки.
Последовательность демонтажа:
- Снимают подвижные части окна.
- В глухих частях снимают штапики (продольные элементы, поддерживающие стекло).
- Убирают подоконник так, чтобы не пострадала целостность оконного проема.
- Снимают наружный отлив.
- Удаляют раму, разрезая ее.
Отливы могут крепиться к раме или подоконнику, их открепляют, вынимая метизы. После снятия отливов удаляют оконную конструкцию. Работы ведут монтажной фрезой для профессионалов или применяют электрический лобзик, простую ножовку по дереву. Раму вынимают по частям по мере освобождения. После этого удаляют мешающие наплывы раствора и снимают старый утеплитель, т. к. он не понадобится.
Проверяют монтажный проем в стене, куда будет установлено окно. Он должен иметь одинаковые размеры по горизонтали вверху и внизу, а также по вертикали справа и слева. Погрешность допускается до 1,5 – 2,0 см. Если проем искривлен, рама может не войти в него. В другом случае оконный блок будет болтаться, не хватит длины анкеров или дюбелей, чтобы зафиксировать его боковины.
Подготовка крепления оконного блока
Теперь, когда оконный блок освобожден от стеклопакетов, нужно определиться, каким образом он будет закреплен в оконном проеме. Закрепить блок в проеме можно двумя способами:
Способ №1: Оконный профиль просверливается насквозь с внутренней стороны с шагом отверстий 50 — 60 сантиметров и блок закрепляется на распорные анкера после того, как будет установлен в оконном проеме на распорках. Затем отверстия с распорными анкерами закрываются декоративными колпачками.
Способ №2: Оконный блок закрепляется в оконном проеме при помощи монтажных пластин. Пластины вставляются в паз с торцевой стороны пластикового профиля и фиксируются саморезом по металлу длинной L=35 — 45 мм. При помощи самореза такой длинны монтажная пластина фиксируется не за пластиковый профиль, а за металлический, который находится внутри пластикового. Монтажные пластины устанавливаются на оконный блок с шагом 50 — 60 сантиметров, так же как и при креплении на распорные анкера.
Необходимые инструменты и материалы
Отбивают раствор с места посадки с помощью перфоратора с насадкой-лопаткой. Для выкручивания саморезов, шурупов применяют шуруповерт, гвозди удаляют гвоздодером, а дюбели, анкеры перепиливают болгаркой.
Для установки оконных блоков из ПВХ понадобятся следующие инструменты:
- перфоратор, сверла с победитовыми наконечниками, шуруповерт, дрель;
- буры диаметром 6 мм используют для монтажа окна на крепежные пластины, а размер 10 берут для сверления под анкера;
- строительный пистолет под пену;
- нож по г/картону, молоток;
- строительный или лазерный уровень, рулетка 5 м, карандаш, отвес;
- ножницы по металлу, плоскогубцы, отвертка крестовая и плоская, стамеска.
Перфоратор нужен, чтобы делать отверстия в торце проема под дюбели, анкеры. Завинчивать саморезы лучше шуруповертом. В деревянных стенах перфоратор не нужен, подойдет дрель и сверла по металлу разных размеров. Для установки подоконника и отлива часть этих инструментов также понадобится.
Материалы для монтажа рамы со стеклопакетами:
- распоры и монтажные клинья из плотного пластика, количество принимают так, чтобы установить элементы по периметру окна;
- пена монтажная на базе пенополиуретана с малым показателем расширения для заполнения пространства между рамой и стеной;
- паропроницаемый уплотнитель (ПСУЛ) для организации самовентиляции и защиты от увлажнения застывшей пены;
- гидроизоляционная лента для установки внутри комнаты на базе полиэтилена с тонким алюминиевым слоем;
- диффузионная лента для предохранения монтажного шва от осадков и действия лучей.
В качестве крепежа готовят простые или регулируемые анкеры, саморезы, дюбели. Современный способ предполагает монтаж рамы на пластинах. Помимо этого, нужны поддерживающие консоли, герметик силиконовый, подставочный профиль.
Способы монтажа ПВХ окон: распаковывать или не распаковывать – вот в чем вопрос!
Устанавливая окна, нужно выбрать тип монтажа – с распаковыванием (распакечиванием) либо без распаковывания. Хотите понять, чем эти два способа отличаются друг от друга? Взгляните на схему пластикового окна.
- Рама – один из основных элементов окна. Рама сформирована из армированного ПВХ профиля и нескольких герметичных камер. Количество камер может варьироваться от двух и более.
- Стеклопакет – самый большой элемент окна, занимает около 80% его площади. Представляет собой герметичную конструкцию, состоящую из стекол. В зависимости от количества стекол и воздушных прослоек между ними может быть однокамерным, двухкамерным и т. д. Стеклопакет плотно прилегает к раме за счет уплотнителя.
- Штапики – детали, которые позволяют механически закрепить стеклопакет к раме.
- Импост – разделитель, благодаря которому окно делится на несколько створок. Различают одностворчатые, двухстворчатые, трёхстворчатые и т.д. конструкции.
- Глухая створка – створка без механизма открывания.
- Фрамуга – открывающаяся створка.
- Подоконный (другие названия – донный, монтажный, подставочный) профиль – несущий элемент оконной конструкции. Он необходим для правильной установки и крепления внутри помещения пластикового подоконника и наружного слива.
- Фурнитура – все подвижные детали конструкции, предназначенные для открытия, закрытия, фиксации фрамуги при проветривании помещения.
Метод установки окна с распаковыванием
(в некоторых регионах используется термин «распакечивание», суть та же). Данный способ основывается на предварительной разборке конструкции: штапиков и стеклопакетов. После сквозного закрепления рамы к стене все снятые элементы устанавливаются снова.
Чтобы быстро и правильно распакетить конструкцию, необходим прочный нож или стамеска. Вставляем лезвие ножа или стамеску между штапиком и рамой, аккуратными ударами по рукоятке выбиваем штапик из паза до появления щели. Затем загибаем нож (стамеску) и широкой стороной раздвигаем элементы. Последовательно поступаем так со всеми штапиками, которые удерживают в створке стеклопакет. Острым концом ножа данную процедуру делать не рекомендуется, поскольку увеличивается риск повреждения окна или штапика. Чтобы извлечь стеклопакет, обязательно наденьте перчатки, иначе пораните руки об острые углы конструкции. Если окно не глухое и имеются створки, снимаем их. При наличии в одной из створок фрамуги проще снять ее всю в сборе, не вынимая стеклопакета. Все, конструкция готова к монтажу.
Недостатки метода: более трудоемок, по времени длится дольше, чем монтаж без распаковывания (в среднем добавляется 30-60 минут на каждое окно). Нередко в окне, установленном таким методом, происходит запотевание стеклопакета. Кроме того, может быть испорчен внешний вид штапиков (царапины, сколы) при их неаккуратном снятии/установке
Важно выполнять все действия четко и внимательно. Сняв пакеты, необходимо поставить их в безопасное место, где нет вероятности случайно их задеть и разбить
Достоинства и сфера применения метода
-
Читайте также:
: монтаж окон с распакечиванием более надежен и дает прочную фиксацию рамы к стене. Этот метод стоит выбрать в следующих случаях:
— планируется крепление окон в многоэтажных строениях (от 15 этажа). При монтаже окон на нижних этажах, где отсутствует парусность и порывы ветра, их можно не распаковывать;
— предстоит установка конструкций значительных размеров. Впрочем, в этом случае допускается комбинированный монтаж (балконный блок крепится без распаковывания).
Метод установки окна без распаковывания
Данный способ не требует разборки конструкции. То есть снимать стеклопакеты и штапики не требуется. Раму к стене крепят не дюбелями, а заранее установленными снаружи стены элементами крепежа.
Достоинства и сфера применения метода:
монтаж окон без распакечивания экономит время, максимально сокращая процесс. Этот метод рекомендуется использовать там, где нет необходимости в повышенной прочности крепления: при замене стандартных окон в частных домах, а так же, как говорилось раньше, в многоэтажных строениях ниже 15 этажа.
Монтаж окна по ГОСТу своими руками
Эта проблема однослойных стен, например, из керамзитобетона или сплошного кирпича. В этом случае слабым участком служит стена около рамы из-за большой проводимости тепла. Места подвержены выпадению конденсата и образованию плесени. Если торцы без четверти, теплопотери увеличиваются. ГОСТ рекомендует устанавливать коробки толщиной не меньше 13 см, если используется метод без четвертей.
Порядок монтажа по нормативам ГОСТ (со снятием стеклопакета):
- подбирают крепежные анкеры с учетом прочности стен;
- снимают подвижные створки, с глухих частей окна вынимают стеклопакеты;
- в стенах с четвертью перед установкой крепят ленту ПСУЛ;
- раму выставляют по горизонтальному и вертикальному уровню;
- профиль рамы сверят насквозь и крепят к торцу проема металлическим анкером;
- устанавливают распорные клинья, запенивают промежутки;
- навешивают створки и ставят глухие стеклопакеты;
- обрезают пену после застывания.
Монтаж без снятия створок и стеклопакетов выполняют на специальных пластинах, которые одновременно крепят сбоку рамы и фиксируют к торцу стены. Такой способ позволяет не сверлить коробку, можно беспрепятственно регулировать уровень установки. Но пластины не подходят для окон большой площади.
Окна можно открывать сразу после окончания монтажа. Для больших створок есть ограничение – нужно выждать 24 часа после установки, только затем приводить стеклянные полотна в открытое состояние.
Силиконовый герметик
При монтаже подоконника использование силиконового герметика обязательно, так как он заполняет стыковочные швы и надежно их герметизирует. Для этих целей возможно применение жидкой пластмассы, так как она имеет более долговечное сцепление с поверхностью и не отстает со временем от воздействия влаги, как герметик. В этом случае достигается наиболее качественная изоляция швов.
Для герметизации стыковочных швов используют силиконовый герметик
Важно применять только качественные материалы для установки пластикового окна и оборудование, тогда окно будет выполнять свои функции, надежно оберегать помещение от воздействий окружающей среды и обеспечивать оптимальные микроклиматические показатели.
Установка пластиковых откосов и аксессуаров на окна
Используют варианты:
- сэндвич-панели;
- откосы из пластика со снимаемыми наличниками.
Первый вид можно ставить так, что получатся откосы с рассветом (под непрямым углом к плоскости окна). Так рекомендует ГОСТ, чтобы увеличить поступление света в комнату.
Вторую разновидность ставят, если нужно отделывать стены, а откосы уже есть. Края обоев или другого стенового материала аккуратно заводят под наличник. Если одновременно с установкой окон ремонтируют комнату, сэндвич-панели монтируют после окончания ремонта.
Рекомендуется сразу заказать москитную сетку
К категории аксессуаров относят элементы:
- проветриватель ступенчатой формы;
- москитная сетка;
- фиксатор;
- капельники;
- жалюзи, другие приспособления для улучшения работы.
Подоконник ставят после монтажа рамы, но до изготовления откосов. Если боковая отделка уже есть, в ней делают пазы глубиной 1 – 6 см, куда войдут концы подоконной доски. Монтажный шов выполняют при помощи пены. Промежуток от 8 см пенят за несколько раз, делая интервалы по 7 – 8 минут.
Во время монтажа откосов и подоконника стекла на створках закрывают картоном или пленкой.
Саморезы загоняют в подстановочный профиль на расстоянии от низа кромки 1,8 – 2,0 см. Большие зазоры предварительно заделывают слоем штукатурки. При подгонке размеров подоконной доски учитывают допуск на свободное перемещение при жаре или в мороз, панель делают короче на 1 см.
Под подоконник ставят опорные элементы через 50 см, их фиксируют от сдвига саморезами. Доску ставят, контролируют уровень так, чтобы в сторону помещения был небольшой уклон 2 – 4 см, зависит от ширины панели.
Способы проведения замеров
Оконная конструкция изготавливается по замерам, поэтому владельцу дома (квартиры) всё равно придется воспользоваться услугами мастеров из фирмы, изготавливающей окна. Чтобы не допустить ошибок, желательно изначально вызвать представителя фирмы, и он перед оформлением заказа произведет все замеры самостоятельно. Он хорошо понимает, какая погрешность может быть допущена.
Как сделать замеры пластикового окна
Но можно произвести замеры и своими силами. Тогда изначально нужно будет разобраться, какую конфигурацию имеет оконный проём.
Вот как замеряют разные проёмы.
Проём с четвертью: как производят замеры
Замеряя окно с четвертью, нужно учитывать, что с двух вертикальных сторон, а также сверху рама окна должна располагаться на четверть (на 15-25 мм), к тому же следует оставлять зазор, что будет заполнен монтажной пеной.
Замер проема с четвертью
С наружной стороны (снизу, сверху и по центру в нескольких местах четко по горизонтали) производятся замеры расстояния между откосами, расположенными с противоположных краёв. Окно будет заходить на откосы на 15-25 мм, но к полученному размеру еще добавляют 30-50 мм. Это размер ширины окна.
Прямой проём: как производят замеры
Замеряют проём по горизонтали и по вертикали в разных точках. Для замера берутся наиболее широкие места.
Замер проема пластикового окна без четверти
Вот ширина окна: полученное расстояние без учета 2-х величин монтажного зазора. Так как это 20 мм (так берется), то в итого получается 40 мм.
Вот высота окна: от высоты проёма отнимают:
- толщину профиля (это 30 мм);
- ширину верхнего монтажного зазора (это 20 мм);
- ширину нижнего зазора (это 10 мм).
В ситуации, когда профиль не ставят, нижний монтажный зазор берется 40 мм. Всего вычитают 60 мм от всей высоты проёма.
Применение ПСУЛ и пароизоляционных лент
Свойства ленты:
- стойкость против ультрафиолетовых лучей;
- переносит жару и холод в диапазоне -45 — +85°С;
- инертная реакция на химические раздражители в воздухе, жиры;
- не теряет эластичности при эксплуатации;
- отталкивает влагу;
- на поверхности не разводится грибок, мох, плесень;
- пропускает пар порядка 0,15 мг/(м·м·Па).
Выпускают ленту из ячеистого пенополиуретана, который пропитывают и покрывают специальным составом. На одной стороне наносят клеящий слой. В продажу лента поступает в рулонах, которые разматывают перед установкой, чтобы материал не потерял свойства. После удаления пленки с поверхности пропитка реагирует с кислородом и изделие увеличивается в размере. Используют ленту по ширине боковой части коробки.
Поверхность откоса очищают от пыли для лучшего приклеивания, а пористые материалы дополнительно грунтуют. На процесс расширения влияет температура. При комнатной температуре лента расширяется за полчаса, а на морозе процесс продолжается двое суток. После этого монтажный промежуток с установленной лентой задувают пеной.
