Наша жизнь никогда не останавливается. Технические разработки, еще вчера считавшиеся новинками, сегодня уже устаревают. Не исключение и отопительные системы. Конструкции с жидким теплоносителем, некогда считавшиеся безальтернативным вариантом, давно уже не удовлетворяют требовательного потребителя.
Им на смену приходит множество перспективных разработок. Одна из них система отопления ПЛЭН, показавшая себя как эффективный способ обогрева дома. Но в чем ее особенность и способна ли она оправдать потраченные средства на обустройство пленочного обогрева?
Давайте вместе разберемся с этими вопросами – в нашей статье мы рассмотрели устройство системы, ее плюсы и минусы. А также уделили внимание вопросу пользы и вреда ик-обогрева и отдельно остановились на эффективности работы ПЛЭН в бытовых условиях.
Энергосберегающее отопление ПЛЭН: что это такое, принципы работы
ПЛЭН — система отопления, основанная на использовании физических процессов теплообмена. Эффект сравнивают с теплом солнца. Имеет многослойную структуру.
Между двумя слоями лавсановых плёнок располагается специальная алюминиевая фольга с отражающей поверхностью, а между слоями фольги — резистивные элементы. Толщина плёночных нагревателей составляет 1—1,2 мм.
Лавсановые плёнки выполняют две функции — электроизолирующую и декоративную. При включении системы в сеть электрический ток поступает к электрическим нагревателям, разогревающим фольгу, которая отражает инфракрасные волны длиной 9,4 микрометров. Эти волны невидимы человеческому глазу, но хорошо ощутимы как тепло. В результате теплообмена между поверхностью ПЛЭН и декоративным покрытием (напольным, потолочным или настенным) тепло распространяется по всему помещению.
Максимальная температура, которой достигают электронагреватели — 45 °C. Благодаря этому ПЛЭН считается одной из наиболее безопасных систем отопления.
Плёночные электронагреватели выполняют роль как основного отопления, так и дополнительного. Плёнки устанавливаются на любой ровной поверхности как горизонтальной, так и вертикальной и даже наклонной. Благодаря своим особенностям ПЛЭН сохраняет ощущение тепла и уюта в доме.
Технические характеристики
Параметры ПЛЭН приведены в таблице:
| Показатель | Характеристики | Заявленные данные |
| Материал | Нагреватель | Специальный сплав |
| Изоляция | Трёхслойный ПЭТ | |
| Отражатель | Алюминий | |
| Масса | 1 м. квадратный | 550 г |
| Толщина | — | 0,4 мм |
| Температура, макс. | — | 45 °С |
| Потребляемая мощность | — | 150—175 Вт/м. квадратный |
| КПД | — | 98% |
| Срок эксплуатации | — | >50 лет |
В зависимости от высоты помещения выбирается мощность. Обусловлено это тем, что часть излучения рассеивается в воздухе, вследствие чего тепло, поднимающееся снизу, не будет достигать цели. Производители рекомендуют при высоте до 3 м использовать ПЛЭН мощностью 125 Вт на квадратный метр. В остальных случаях — 150 Вт на квадратный метр.
Фото 1. Рулон пленочного инфракрасного электронагревателя. Материал можно разрезать при помощи обычных ножниц.
Польза или вред инфракрасного излучения
У большинства из тех, кто задумывается об установке инфракрасного оборудования в своем доме, возникает вопрос о безопасности такой системы.
Для начала разберемся с тем, что же такое ик-излучение. Это электромагнитные волны определенной длины. Их естественный источник – Солнце, которое излучает большое количество волн различного спектра. Самые длинные из них относятся к так называемым красным, потому что человеческий глаз видит их как красный цвет.
Однако учеными было доказано, что существуют еще и инфракрасные волны, длина которых несколько больше. Они относятся к волнам невидимого для человека спектра. Они попадают на кожу и ощущаются как тепловое воздействие. Но не все инфракрасное излучение одинаково.
Физики выделяют три группы таких волн:
- Короткие, излучаемые телами с температурой свыше 800 °С.
- Средние. Их испускают предметы, разогретые до 600 °С.
- Длинные. Излучаются телами с температурой до 300 °С.
В зависимости от длины волны инфракрасное излучение воздействует на живые организмы по-разному. Короткие волны проникают в тело человека достаточно глубоко и способны разогреть внутренние органы.
На участках кожи, которые подверглись воздействию коротких ик-волн, образуются покраснения, волдыри и даже ожоги. Волны средней длины обладают более мягким воздействием, но все-таки нежелательны для организма.
Пленочные нагреватели разогреваются до температуры 50С, соответственно излучают только длинные инфракрасные волны, полезные для человека
Длинноволновое инфракрасное излучение воспринимается человеком как приятное тепло. Оно проникает в верхние слои кожи и мягко разогревает находящуюся в них влагу. Именно поэтому все живые организмы так любят греться на солнышке.
Длинноволновое ик-излучение не только греет, но и активизирует иммунитет, запускает механизмы восстановления и регенерации множества систем и органов.
Учитывая, что пленочное оборудование разогревается до 45-50С, можно быть уверенным, что излучает оно длинные инфракрасные волны. В рабочем режиме поддержания заданной температуры система работает в среднем от 6 до 10 минут в час.
Таким образом, она оказывает кратковременное воздействие на человека. Безопасность ПЛЭН подтверждается множеством сертификатов. Оно рекомендовано для установки в медицинских и детских учреждениях.
Подробная информация о вреде ик-обогревателей рассмотрена в другой нашей статье.
Электроприборы для ИК обогрева
Аббревиатура ПЛЭН означает «пленочный лучистый электронагреватель» либо просто «пленочный электронагреватель». Использовать нагревающую ИК-пленку допустимо в качестве и дополнительного, и основного источника тепла.
Фактически это пленка с внутренними нагревательными элементами, излучающими инфракрасные волны в результате прохождения по ним электрического тока.
Преимущества инфракрасного принципа
Нагрев воздушных масс в помещении от того или иного источника может осуществляться за счет:
- теплопроводности;
- конвекции;
- теплового излучения.
Первые два принципа теплоотдачи используются в водяных и масляных радиаторах, а также вентиляторах с нагревательными спиралями.
Читайте также:
В них сначала с помощью теплоносителя или ТЭНа нагревается некая рабочая поверхность, от которой затем осуществляется нагрев комнатного воздуха в непосредственной ее близости. Потом с помощью естественной или принудительной конвекции происходит воздухообмен уже по всей комнате.
Пленочные ИК обогреватели относятся к отопительным системам, нагревающим не непосредственно воздух в комнате, а сначала поверхности стен, предметов мебели, пола и потолка в ней
Тепловое излучение подразумевает передачу тепла от источника с помощью электромагнитного излучения инфракрасного спектра. Воздух непосредственно от ИК-лучей нагреться не может.
Они способны нагреть лишь поверхности из твердых материалов. То есть сначала в результате работы системы отопления ПЛЭН происходит нагрев мебели и отделки в комнате, а затем уже они отдают тепло воздуху.
ИК-лучи часто называют «тепловым излучением», потому что человеком эффект от работы инфракрасного оборудования воспринимается тактильно как ощущение тепла и не вызывает какого-либо дискомфорта
Инфракрасное тепло – это электромагнитные волны в диапазоне 0,74–2000 мкм. Если посмотреть на Солнце, то порядка 40% его излучения на Землю приходится на видимый свет, а около 10% и 50% соответственно на УФ и ИК лучи.
Пленочные электронагреватели ИК типа генерируют тепловую энергию, имеющую длину волны в районе 9,2 мкм. Для человека такие лучи полностью безопасны, естественны, так как более всего напоминают «солнечный свет». Ведь само по себе человеческое тело излучает тепло инфракрасного спектра с длиной волны 9,6 мкм.
Устройство пленочной системы обогрева
ИК пленочные электрообогреватели включают три основных элемента:
- нагревательный;
- передающий;
- излучающий.
Первый преобразует энергию электрическую в тепловую. Второй распределяет образованное тепло по всей площади ПЛЭНа, а третий излучает инфракрасные лучи.
Помимо нагревающей ИК-пленки в систему пленочного обогрева также входят терморегулятор с одним или несколькими датчиками температуры и кабели для подсоединения нагревателя к электросети
Нагревающий элемент в ПЛЭНе делается из проводника с высоким сопротивлением. Обычно это тонкая полоска из нихрома (из него выполняются спирали в ТЭНах) либо углерода. При этом практически все производители пленочных ИК обогревателей сейчас перешли на второй вариант. Карбон более экономичен, дешев и эффективен.
Передающий элемент представляет собой слой алюминиевой фольги, которая отличается высокой теплопроводностью. Она располагается с одной либо двух сторон ИК-пленки. Также ряд производителей вовсе не используют алюминий, полагаясь только на излучающий материал.
Верхний слой рассматриваемого пленочного обогревателя с обеих сторон выполняется из ПЭТ (полиэтилентерефталата). Пленка из этого термопластика обладает высоким коэффициентом ИК-излучения, спокойно выдерживает температуры до +2000С и является отличным диэлектриком.
Пленка зачищает внутренние нагревательные элементы от конденсата и влаги, формирует из разрозненных компонентов единую греющую систему, а также сводит риск поражения человека током практически к нулю.
ИК-пленка устроена так, чтобы нагревающие элементы внутри нее нагреваться могли только до +55º С. Температуры выше практически исключены, подобный нагрев возможен лишь кратковременно в аварийной ситуации при резком скачке напряжения в сети
Расчет и монтаж пленочного ИК обогревателя производятся с учетом, что пленка будет работать на нагрев не постоянно, а короткими интервалами от нескольких секунд до нескольких минут.
То есть, такой инфракрасный нагреватель быстро поднимает температуру поверхностей в комнате до требуемых показателей, а потом выключается терморегулятором. И затем вновь запитывается от электросети лишь время от времени по мере охлаждения комнатного воздуха.
Общая информация
Инфракрасное излучение – это световое электромагнитное излучение, которое находится в невидимой человеку части спектра. Обогрев инфракрасным излучением предполагает использование его свойств и способностей – отражения, рассеивания, поглощения материалами, пропускание через них. В частности, обычный воздух, который состоит из молекул азота и кислорода, способен рассеивать и пропускать, при этом, практически не поглощая его. При этом любые предметы, находящиеся в помещении, а также человеческое тело, способны пропускать и поглощать инфракрасное излучение, частично рассеивают его.
Поглощение инфракрасного излучения – это преобразование электромагнитной энергии инфракрасных волн в тепловую энергию.
То есть, поглотившие часть инфракрасного излучения предметы постепенно отдают тепловую энергию в воздух помещения, таким образом, нагревая его.
Температура в помещении при конвективном и инфракрасном отоплении
При этом следует учитывать, что источником инфракрасного излучения в помещении выступают все предметы. Уровень выделяемой тепловой энергии во многом зависит от молекулярного состава предмета и его температуры. Всем известно, что на сегодняшний день самым мощным источником тепловой энергии является Солнце – именно оно обогревает нашу планету.
Что такое ПлЭн система отопления? Это пленочный лучистый электронагреватель. Такая система являет собой два тонких листа пленки, между которыми расположен резистивный излучающий элемент. В основе системы ПлЭн – свойства инфракрасного излучения, его воздействия на предметы.
Рекомендации при выборе системы
Для удобства монтажа плёнки выпускаются с различными длиной и шириной. Длина варьируется от 1 до 5 метров, а ширина — 35—65 см.
Плёнки монтируются примерно на 80% потолочной поверхности. Площадь занимаемого пола зависит от количества мебели. Под мягкой и корпусной мебелью монтировать систему отопления нецелесообразно, так как не будет происходить естественного теплообмена с воздухом.
А также на эффективность плёночных нагревателей влияют климатические условия. Если жилье располагается в условиях ветреного климата, следует выбирать более мощную систему отопления, так как потери тепла будут в этом случае существенными.
Важно! Перед установкой системы ПЛЭН позаботьтесь о теплоизоляции помещения. Изолировать следует все поверхности — пол, потолок, стены, утеплите окна и двери, а в частном доме — крышу и подвал. В противном случае эксплуатация ПЛЭН будет связана с большими расходами электроэнергии.
Общие сведения
Инфракрасное излучение является электромагнитным световым излучением, находящимся в невидимой области спектра.
В основе обогрева инфракрасным излучением лежат его физические свойства — способность отражаться, рассеиваться, пропускаться, поглощаться различными веществами и материалами. Так воздух, состоящий, в основном, из молекул кислорода и азота, частично рассеивает, практически не поглощает и пропускает инфракрасное излучение. А объекты любого помещения и человеческое тело частично отражают и большей частью пропускают и поглощают электромагнитные волны этой части спектра.
Поглощение инфракрасного излучения выражается в трансформации электромагнитной энергии волны в тепловую. Нагретые таким образом объекты помещения – предметы, пол, стены, потолок – передают тепловую энергию воздуху помещения, в результате чего происходит его обогрев.
Источниками инфракрасного излучения являются все нагретые объекты. Величина передаваемой энергии при этом зависит от температуры и молекулярного состава объекта, определяющего длину волны электромагнитного инфракрасного излучения. Самым мощным источником Солнечной системы является Солнце, обогревающее нашу планету.
Отопление плэн — что это такое? ПЛЭНом назвали Пленочный Лучистый Электро Нагреватель — систему инфракрасного отопления, состоящую из резистивного излучающего элемента, заключенного между двумя полимерными пленками. Система ПЛЭН основана на физических свойствах инфракрасного излучения и его взаимодействии с различной материей.
Область применения системы отопления ПЛЭН
Использование качественных инфракрасных излучателей безвредно для здоровья человека, домашних животных, растений. Оно не наносит ущерб декоративным покрытиям и функциональным частям строительных конструкций. Отсутствие существенных ограничений предопределяет широкую сферу применения.
Отопление ПЛЭН используют для оснащения квартир и коттеджей, офисов и детских садов, общественных и производственных объектов. При установке на складах и в других крупных помещениях можно монтировать излучатели только над рабочими местами, в проходах. Рациональное размещение оборудования поможет создать комфортные условия без лишних монтажных и эксплуатационных затрат.
С учетом хорошей защищенности от неблагоприятных внешних воздействий допустимо применение отопления ПЛЭН в широком диапазоне влажности, температур. Точные границы установлены в сопроводительной документации производителя.
Важно! При разработке системы следует учитывать официальные рекомендации по рабочим параметрам термостатов, других компонентов. Необходимую степень защищенности проверяют с учетом стандартов классификации IP.
Выключатель в специальном исполнении выполняет свои функции надежно даже на открытом пространстве
Технические характеристики ПЛЭН отопления
Все пленочные нагреватели данного типа, выпускаемые разными производителями, практически одинаковы. Разнятся лишь размерные показатели: ширина и длина. К примеру, ширина – это три типоразмера: 350, 510 и 650 мм. Необходимо добавить, что у двух первых пленок есть так называемые «свободные участки», которые не участвуют в нагревательных процессах. Они располагаются по краям прибора. У последней модели таких участков три: по краям и посередине. Они и являются монтажными.
Крепление по монтажным участкам
И сами технические характеристики отопления ПЛЭН:
| Характеристики | Нагреватель ПЛЭН |
| Напряжение питающего тока, В | 73, 110 и 220 |
| Удельная мощность номин./макс., Вт/м² | 100/170 |
| Температура нагрева, °С | 45÷50 |
| Длина излучаемой волны, мкм | 9 |
| Мощность потребляемого тока, А | 1 |
| Толщина пленки, мм | 1 |
| Масса нагревателя, г/м² | 330 |
Внимание! Длина пленок варьируется в диапазоне 1÷5 м. То есть, подобрать требуемый размер, чтобы установить прибор в любом месте, не составит большого труда. Это связано с тем, что нагреватели ПЛЭН нельзя резать, как это можно было делать с теплыми инфракрасными полами. Поэтому совет – сначала замерить длину монтажного участка, а уже под него подбирать ИК-пленки.
Очень важно понимать, что типоразмер ПЛЭН приборов и потребляемое напряжение являются основными показателями, которые влияют на мощность отопления. Как соотносятся эти величины, смотрите в таблицах ниже.
Ширина ПЛЭН
Ширина пленки 350 мм
| Длина, мм | 1000 | 1000 | 1500 | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 |
| Напряжение, В | 73 | 110 | 110 | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Мощность, Вт | 60 | 60 | 89 | 119 | 149 | 179 | 208 | 238 | 268 | 298 |
Ширина пленки 510 мм
| Длина, мм | 1000 | 1500 | 2000 | 2400 | 3000 | 3400 | 4000 | 4600 | 5000 |
| Напряжение, В | 110 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Мощность, Вт | 87 | 130 | 173 | 208 | 260 | 295 | 347 | 399 | 434 |
Ширина пленки 650 мм
| Длина, мм | 1000 | 1500 | 1900 | 2500 | 3000 | 3400 | 4000 | 4400 | 5000 |
| Напряжение, В | 110 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Мощность, Вт | 111 | 166 | 210 | 276 | 332 | 376 | 442 | 486 | 552 |
Из приведенных данных становится понятным, как можно точно подобрать систему ПЛЭН с учетом не только размерных показателей, но и с учетом потребляемой мощности, что сказывается на потреблении электроэнергии.
Нюансы монтажного процесса

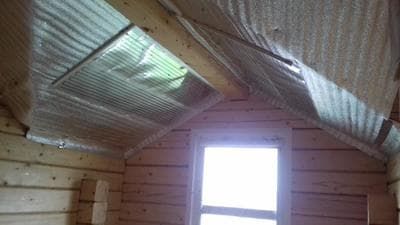

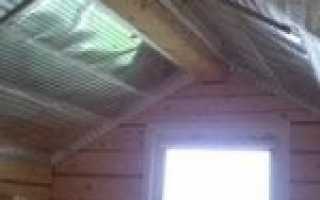

Сразу же надо оговориться, что отопительную систему ПЛЭН устанавливают на фольгированный утеплитель, который не только будет создавать теплоизоляционный слой, но и отражать с помощью фольги излучаемые волны в сторону помещения. Поэтому поверхность, на которую будет монтироваться нагревательная пленка, необходимо закрыть, к примеру, изолоном.
Под ПЛЭН обязательно укладывается изолон
Теперь, что касается крепления самого нагревателя. Все будет зависеть от того, к какому материалу он будет крепиться.
- Если это дерево, то оптимальный вариант – металлические скобы и степлер. Можно в этом случае использовать гвоздики или саморезы по дереву.
- Если это бетон, тогда в нем придется сверлить отверстия, вставлять в них пластмассовые дюбеля, а уже в них через пленку вкручивать саморезы.
Что касается принципа укладки пленки, то в первую очередь надо определиться, в какой стороне будет располагаться подключение к питанию током. Чем меньше расстояние между точками подключения, тем меньше придется использовать кабеля для подводки. А это экономия.
В зависимости от выбранной модели и размеров нагревателя определяется и площадь его покрытия. Данный показатель варьируется в пределах 50÷100%, но оптимально считается 80%.
Нюансы подключения
В зависимости от того, какие приборы по напряжению были выбраны, используются и свои схемы:
- Если выбраны пленки с напряжением 220 В, то их соединяют друг с другом только параллельно.
- Если применяются приборы на 110 В с подключением к сети 220 В, то между собой они подключаются парами. Последние между собой подключаются параллельно.
- То же самое и с нагревателями ПЛЭН напряжением 73 В. Они соединяются между собой последовательно по 3 штуки.
Порядок установки теплого потолка
Теплый потолок устанавливается в несколько следующих этапов:
Укладка теплоизоляции
Теплоизоляция укладывается на профили для того, чтобы исключить вероятность излучения тепла вверх. Чтобы теплоизоляционные маты не соскальзывали с крылышков профилей, на протяжении всех пролетов, с некоторым интервалом, стоит наклеить подстраховочные куски технического скотча, как это изображено на следующем фото. В пролетах маты укладываются впритык. Между торцом мата и стеной должен оставаться зазор.
Матами укладывается практически вся поверхность подвесного потолка.
Укладка электрической разводки
Центральный пролет теплоизолирующими матами укладывается последним. Перед его укладкой на теплоизоляцию забрасывается электрическая проводка, которая будет обеспечивать питанием весь теплый потолок.
В середине комнаты в подвесном потолке должно остаться «окно», через которое будет проходить провод свисающего с потолка осветительного прибора. Из-за этого «окна» греющая пленка, укладываемая в центральный пролет, состоит из двух отдельных отрезков. Это необходимо учесть при организации их электропитания. Поэтому питающий кабель с двумя розетками должен подходить к этому окну. Остальная его часть укладывается вдоль стены.
Чтобы запитать потолочную электропроводку, подводящий кабель можно уложить по стене вниз в штробу или в кабель-канал. На фото же видно, что в стене высверлено отверстие, и кабель через него проталкивается к квартирному счетчику.
Установка греющей пленки и электрические подключения
Греющую пленку на потолке во время работ вполне можно закрепить с помощью двухстороннего скотча. Для этого скотч с некоторым интервалом наклеивают по всей комнате поперек профилей.
Затем защитную пленку с двухстороннего скотча снимают по мере выполнения работы и начинают закреплять греющую пленку. Причем клеят ее строго МЕЖДУ профилями. Если пленка попадет на профиль, то во время крепления гипсокартона ее можно легко повредить саморезами, и система не будет работать.
В центральном пролете, как говорилось выше, греющая пленка устанавливается двумя отдельными полотнищами. Это позволяет создать для установки осветительного прибора.
Через образованное «окно» производится подключение к системе питания двух центральных полотнищ. Все провода укладываются сверху на теплоизолирующие маты. В созданное «окно» выпускается и лампа освещения.
Затем производится подключение всех свисающих у стены питающих проводов в розетки уложенной сверху электрической разводки. При этом все провода должны оставаться над профилями.
Проверка целостности системы теплого потолка
Выполнив все подключения, выходим в соседнюю комнату, куда был сделан вывод питающей проводки. Взяв провода, идущие от теплого потолка, замеряем величину его сопротивления. Если оно выражается какой-то конкретной цифрой, можно сделать вывод, что повреждения в системе отсутствуют. Как можно увидеть на фото, сопротивление составляет около 45 Ом. Следовательно, система исправна.
По окончании работ этот замер следует повторить, чтобы еще раз убедиться в отсутствии повреждений.
Установка парозащитной пленки
Парозащитная пленка необходима для того, чтобы защитить электрическую систему теплого потолка от конденсирующейся влаги. Ее установка производится опять на двухсторонний скотч, который на этот раз клеится прямо на профили.
Сама же пленка крепится на скотч поперек профилей. Причем все соседние полотнища должны перекрываться, чтобы обеспечить необходимую герметичность и влагозащиту.
Фиксация гипсокартонных листов
Для подъема и поддержки листов гипсокартона очень удобно пользоваться листоподъемником.
Фиксация листов, удерживаемых листоподъемником, производится, как обычно, саморезами, вкручиваемыми в профиль.
Закрепив гипсокартон по краям, необходимо произвести разметку расположения остальных профилей. При дополнительной фиксации это позволит случайно не повредить саморезом греющую пленку.
Подключение термостата и проверка целостности системы «Теплый потолок»
Схема подключения проводов к термостату изображена на тыльной стороне прибора.
Провода, идущие от теплого потолка, подсоединяются к боковым клеммам. Именно на них и производится повторный замер сопротивления системы. Если неисправности в системе отсутствуют, то его величина должна равняться ранее измеренной.
Индикаторная часть присоединяется к термостату на защелках.
Индикатор – прибор довольно многогранный. На него выводится не только текущая температура, но и время. С его помощью задается или программируется желаемая температура.
Преимущества и недостатки
Плюсы:
- система отопления на тонких пленках однозначно самая компактная, ведь она почти не занимает пространства внутри помещения, и может быть размещена в нем как часть стены, пола или потолка;
- существенная экономия на монтаже, не требующем огромных вложений одномоментно, ведь такую систему можно собирать постепенно от помещения к помещению, а работать она начнет сразу;
- отсутствие затрат на техническое обслуживание или замену изношенных деталей;
- обеспечение комфортного микроклимата в помещении, благодаря сохранению оптимальной влажности воздуха, а ведь сухой воздух − это бич большинства систем отопления, поэтому ПЛЭН представляет собой исключение и не нарушает микроклимата дома;
- простота и легкость монтажа, не требующие ни особых знаний и опыта, ни дополнительной помощи, ведь благодаря легкости элементов, установить такую конструкцию можно абсолютно самостоятельно и в короткие сроки;
- минимальная инерционность такой системы обогрева в отличие от стандартных отопительных конструкций, дает возможность настраивать индивидуальный микроклимат в каждой отдельной комнате дома;
- такие системы собираются из экологически чистых материалов и на протяжении всего срока службы сохраняют свои свойства, не выделяя в окружающее пространство никаких химикатов;
- отвечает самым высоким требованиям пожарной безопасности, так как даже сами резисторы имеют ограничение максимальной температуры в 50 градусов, что безопасно как для них, так и для соприкасающихся с ними предметов и людей;
- один из самых больших сроков гарантийного обслуживания среди всех отопительных систем – более 10 лет.
Минусы:
- отделка такой пленки возможна любыми декорирующими материалами, не имеющими металла, но весь смысл этой системы в максимальной площади соприкосновения нагревательных элементов с окружающим пространством, а значит, при любом декорирования она будет терять в эффективности;
- ничем не прикрытая пленка имеет не лучший эстетический вид, и требует декорирования хотя бы решетчатыми конструкциями, которые не задерживают инфракрасное излучение.
Инфракрасные теплые полы ORIENT в Харькове Полы пленочные инфракрасные
Описание
Пленочные системы инфракрасного обогрева Orient — технологии и решения 21 века, для комфортного, безопасного, экономичного и экологически чистого обогрева.Технические характеристикиПринцип отопленияТехнология обогреваСистема ORIENTОбласть применения нагревательной пленкиСпособы установкиORIENT — STANDART Двухслойная система ИК обогрева ORIENT STANDART первого поколения. Нагревательная пленка ORIENT STANDART, это гибкая теплоизлучающая пленка, которая состоит из неметаллических греющих элементов, представляющих собой токопроводящий слой на основе углеродной пасты и медные токоведущие шины, заламинированые в изолятор состоящий из полиэстера EVA PET. Спектр применения ИК систем пленочного обогрева первого поколения ограничен из-за особенностей технологии производства в которой отсутствует основа (волокна) для нанесения и фиксации излучающего компонента (карбона). При монтаже требуется дополнительные расходные материалы. Поставляется в рулонах или требуемых типоразмерах. .ORIENT — LUX Трехслойная система ИК обогрева ORIENT — LUX второго поколения. Решит любые задачи связанные с обогревом помещений, спектр применения не ограничен. ORIENT — LUX представляет собой сетку из хлопковых нитей, на которую специальным способом наносят мелкодисперсные частицы гомогенизированного графита. После нанесения графита и последующей сушки сеть ламинируется в защитную основу. Может применяться как основа из полиуретана, так и из полипропилена. Вдоль краев листа пленки вплетены металлические контактные жилы. Впоследствии к ним припаиваются провода, посредством которых пленка подключается к сети. Существуют модификации на напряжение питания ~220В,~110В и -24В, -12В. Далее, электрический ток, проходя по графитовым частицам, вызывает их нагрев. Как любое нагретое тело, графитовая сеть начинает излучать волны инфракрасного диапазона. Размер частиц графита подобран таким образом, что излучение происходит в диапазоне от 8 до 13 мкм, что практически совпадает с длинами волн излучаемых солнцем. Как утверждают ученые, солнечное излучение является наиболее полезным для человека и других живых существ. Таким образом, нагревательная пленка «Ориент» оказывает на здоровье исключительно положительное влияние. Благодаря тому, что сеть помещена в крепкую, стойкую к механическим, химическим и тепловым воздействиям основу, достигается высокая электробезопасность и долговечность конечного продукта.ORIENT — PREMIUM Пятислойная универсальная система ИК обогрева ORIENT — PREMIUM Идеально подходит для обогрева пола отделанного паркетом или ламинатом, а так же напольных покрытий из линолеума. Обеспечивает «мягкий» и равномерный прогрев без температурного «шока» при нагреве и остывании. Излучающий материал нанесен на тесно переплетенные синтетические волокна. Не требует дополнительных расходных материалов связанных с укладкой. Поставляется в рулонах или требуемых типоразмерах.
Вы можете оформить заказ на «Инфракрасные теплые полы ORIENT» в через нашу площадку BizOrg. Сейчас предложение находится в статусе «в наличии».
Плюсы «Укртехэлектро, ООО (НПФ)»
- специальное предложение по сервису и цене для пользователей торговой площадки BizOrg;
- своевременное выполнение своих обязательств;
- разнообразные способы оплаты.
Оставьте заявку прямо сейчас!
Служебная информация
- «Инфракрасные теплые полы ORIENT» относится к категории: «Полы пленочные инфракрасные».
- Предложение было создано 04.09.2013, дата последнего обновления — 13.10.2013.
- За все время предложение было просмотрено 3225 раз.
Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой. Заявленная компанией Укртехэлектро, ООО (НПФ) цена товара «Инфракрасные теплые полы ORIENT» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Укртехэлектро, ООО (НПФ) по указанным телефону или адресу электронной почты
Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Укртехэлектро, ООО (НПФ) по указанным телефону или адресу электронной почты.
Технические характеристики
Резисторы в такой системе отопления изготовлены из особых сплавов, обеспечивающих хорошую теплоотдачу и долгий срок эксплуатации. Их изоляция выполнена в три слой ПЭТ. В качестве материала отражателя применяется алюминий. Масса панели площадью один кв. метр около 550 г., ее толщина от 0,4 до 1,0 мм.
Пиковая рабочая температура 50 градусов Цельсия. Потребляемая одной панелью мощность от 150 до 175 Вт. Коэффициент полезного действия приближается к 98%, а срок службы более полувека.
Отопительные панели выпускаются с разной плотностью, а значит и мощностью: от 100 до 150 Вт/м квадратный. Пленка большей плотности имеет большее количество нагревательных элементов, и способна прогревать помещения большей площади, которая в этом случае обусловлена высотой потолка, так как некоторая доля излучения, от прибора рассеиваясь в пространстве помещения, может не прогреть всю его площадь.
Виды систем ПЛЭН по способу размещения обогревателей
Фактически, пленочные ИК-обогреватели можно устанавливать на любую более-менее ровную, прямолинейную поверхность. Но чаще всего их располагают на потолке или под напольным покрытием. Монтаж на стену является крайне неэффективным решением и может быть продиктован только технической необходимостью обогрева конкретного места. Как для пола, так и для потолка используются одни и те же элементы, методы их крепления и подсоединения.
Потолочные системы
При размещении ПЛЭН панелей на потолке ИК-излучение будет направлено строго вниз. Таким образом, основная площадь поглощения придётся на пол, который и будет выступать основным элементом, аккумулирующим, а затем отдающим, тепло. В соответствии с законом конвективного теплообмена нагретый поверхностью пола воздух будет подниматься вверх. При этом, температура на высоте 1,5 м будет ниже на 1,5÷2°С, чем на поверхности пола. Такое температурное распределение считается оптимальным с точки зрения медицины. Дополнительным преимуществом потолочного размещение является возможность установки любого типа декоративного покрытия: из гипсокартона, вагонки или натяжные потолки, при условии их размещения на некотором отдалении от нагревательного элемента.
Полноценное отопление помещения мансарды при помощи пленочных инфракрасных ПЛЭН систем, устанавливаемых как на потолок, так и на стены
Для пленки, расположенной на потолке, значительно снижается риск механических повреждений. Однако если потолочное инфракрасное отопление расположено в квартире многоэтажного дома, следует позаботиться о надежной гидроизоляции, в качестве защиты от затопления соседями сверху. Существуют и определенные технические ограничения, устанавливать плёночные ИК-обогреватели экономически нецелесообразно, если высота потолков в помещении превышает 3,5 м.
Напольные системы
В качестве напольного покрытия могут быть использованы практически любые материалы: ламинат, паркет, ковролин, некоторые виды линолеума. При их выборе следует обратить внимание на отметку . После включения ИК-излучение поглощается материалом напольного покрытия, который после нагрева передает тепло предметам интерьера. Фактически, независимо от места установки нагревательных элементов отопление помещения осуществляется конвекционным способом. Основные преимущества напольного расположения является отсутствие воздействия инфракрасных лучей на жильцов и бытовую технику.
Теплый пол полностью безопасен и может использоваться в помещениях с умеренной влажностью
Важно! Ни производители бытовой техники, ни лаборатории по ее испытаниям не привели убедительных доказательств негативного влияния ИК-излучения на современные бытовые электронные устройства. Тем не менее, многие пользователи уверены, что ИК-волны являются причиной быстрого выхода из строя бытовой аппаратуры.
Устойчивость к механическим воздействиям и влажности у некоторых марок ПЛЭН панелей достаточно высока, чтобы они использовались для подогрева грунта теплиц
Схема подключения
Плёночный тип ик-обогревателей является одним из самых популярных. И не последнюю роль в этом сыграло то, что такие модели можно легко установить дома своими руками. Наибольшее распространение получила установка ПЛЭН на потолок или под напольное покрытие. Однако, при желании можно разместить панели и на стенах, но при этом эффективность обогревателя снизится, из-за ограничения зоны действия прибора. Его чаще всего используют в качестве дополнительного источника тепла, но не основного.
Основные технологические этапы выглядят следующим образом:
Создание защиты из любого теплоизоляционного материала. Это необходимо для того, чтобы направить ик-излучение в нужную сторону. Монтаж плёнки к основанию. Им может быть как теплоизоляция, так и специальная обрешётка
Важно чтобы лицевая сторона ПЛЭН «смотрела» внутрь комнаты. Крепление производится при помощи саморезов или строительного степлера. Работы по подключению ПЛЭН к источнику электроэнергии
Этот этап потребует некоторого опыта в проведении подобных работ. Установка декоративного слоя.
Перед монтажом, следует соблюсти несколько важных моментов, от которых будет зависеть конечное качество работы:
проверить целостность нагревательного элемента перед монтажом при помощи специального тестера; оптимизировать схему электропроводки, направив контактные выводы в сторону щитка; обратить внимание на монтажные зоны на листах, и ни в коем случае не нарушать эти границы, иначе это приведёт к поломке ПЛЭН.
Монтаж плёнки на потолок может вестись как напрямую на утеплитель (скрадывает около 15 см от высоты потолка), так и на обрешётку (занимает больше высоты). Ход работ выглядит следующим образом:
Потолок измеряют и разбивают на равные участки. Термоизоляцию нарезают на листы нужного размера и монтируют к потолку при помощи степлера. Швы проклеивают скотчем. Лишний материал теплоизоляции срезают при помощи канцелярского ножа.
Установка ПЛЭН. Для этого потребуется паяльник, сам обогреватель, провода, терморегулятор, шуруповёрт и пластиковый короб. Плёнку крепят с шагом в 25—30 см при помощи степлера. Провода при этом выводят на одну сторону. Далее, провода аккуратно помещаются в пластиковый короб, который располагается в удобном месте. Фиксируется короб при помощи шуруповёрта.
Спайка проводов. Для этого необходимо оголить провода. Это нужно сделать максимально аккуратно, не повреждая жилы. Жилы делят на 2 части по 2,5 см. После 2 провода соединяем (скручиваем) между собой, чтобы обеспечить хороший контакт между ними. Лишние провода обрезать и снять изоляцию при помощи паяльника и куска пластика. Аналогичным образом соединяем все оставшиеся провода между собой.
Подключение. Для того чтобы ПЛЭН заработал, два главных провода нужно подвести к щитку и выполнить подключение. Схемы подключения ик-нагревателей предполагают использование контактора
Важно учесть, что при общей мощности 5 кВт и ниже делается однофазный ввод, а при значениях выше 5 кВт – трёхфазный. После этого устанавливается терморегулятор, обычно на высоту в 1,4 -1,5 метра.
Для монтажа ПЛЭН по типу «тёплых полов» необходимо выполнить следующие действия:
Подготовить поверхность к работе. Пол должен быть ровным, чистым и обеспыленным.
Настил теплоизоляции. Материал фиксируется степлером, стыки проклеиваются алюминиевым скотчем
Важно вырезать материал нужного размера, так как чем меньше стыков будет иметь покрытие, тем лучше.
ПЛЭН монтируют с отступами от мест, где ставят мебель и другие предметы интерьера. Провода выводятся в сторону плинтусов и протягиваются к силовому кабелю.
Монтаж терморегулятора
Можно использовать выносные модели или поместить оборудование непосредственно на поверхности пола.
Подключение выполняется таким же способом, как при подключении потолочных ик-обогревателей.
Монтаж ПЛЭН
Производителями заявлено, что плёнки лучистого нагревателя можно устанавливать на любые поверхности. Однако, традиционно их монтируют к полу или потолку.
Важно! Перед монтажом системы отопления необходимо установить теплоизоляционный слой, так как, в противном случае будут прогреваться перекрытия, что повлечёт ненужные потери тепла. Теплоизоляционный слой может быть любым, желательно с отражающей поверхностью.
Плёнки крепятся непосредственно на теплоизоляционный слой или на обрешётку. Для крепления используются саморезы или строительный степлер.
Место установки
От выбора места монтажа многое зависит. Особое внимание следует уделить местам возле дверных и оконных проёмов, так как именно там происходят большие потери тепла. В зависимости от климатических условий проживания определяется занимаемая ПЛЭН площадь.
В условиях умеренного климата под систему отопления отводится порядка 60%. Если климат холодный и ветреный, то площадь должна быть не менее 80%. В идеале ПЛЭН в таком климате играет дополнительную роль. В теплом климате под плёночную систему отопления достаточно отвести не более 50% площади помещения.
Подготовка
Перед установкой системы отопления необходимо тщательно проверить целостность всех элементов.
Визуально определяется состояние внешнего слоя плёнок. Он не должен иметь царапин и прорывов.
Целостность нагревательных элементов проверяется при помощи тестера. Как правило, бракованных элементов в продаже нет, но при транспортировке, в частности, до места установки, могли произойти различные казусы.
Процесс монтажа
Перед монтажом убедитесь, что все провода имеют выход на одну сторону и направлены в сторону распределительного щитка. Каждый лист системы отопления имеет специальные монтажные зоны.
Внимание! Крепёж листов происходить именно в этих полях. Нарушать целостность листов ПЛЭН вне монтажных зон нельзя, так как это чревато неприятными последствиями.
Перед установкой системы запаситесь инструментами и материалами. Потребуются:
- листы ПЛЭН;
- строительный степлер или саморезы;
- алюминиевый скотч;
- канцелярский нож;
- паяльник;
- теплоизоляция.
На подготовленное должным образом место установки сначала крепится теплоизоляционный слой с отражающей поверхностью. Листы теплоизоляции плотно стыкуются друг с другом. Стыки между ними аккуратно проклеиваются алюминиевым скотчем.
Справка. Нарезайте листы теплоизоляции как можно более крупными кусками. Это избавит от большого количества стыков и, как следствие, от больших теплопотерь.
В пределах монтажных зон на теплоизоляционный слой крепятся листы ПЛЭН при помощи строительного степлера или саморезов. Шаг между скобами составляет около 0,3 м. Провода должны выходить на одну сторону.
Фото 3. Монтаж инфракрасных электронагревателей. Производится закрепление кабелей при помощи специального скотча.
Когда вся планируемая площадь покрыта листами системы отопления, провода между отдельными листами спаиваются между собой. В качестве изоляции места спайки применяется обычная изолента или кусок изоляции от толстого кабеля. Во втором случае для плотного прилегания изоляция нагревается.
Советы по выбору
Для того чтобы не разочароваться в ИК-обогревателе, следует отнестись к покупке данного прибора ответственно и заранее все просчитать. Внимательно оцените следующие критерии.
- Возможность отопления при помощи других, более дешевых вариантов. Например, не совсем разумно устанавливать работающий от электричества обогреватель там, где есть газ. Последний вариант все же более экономичен. Если газ отсутствует, то ПЛЭН будет хорошим вариантом.
- Сколько времени планируется проводить в помещении. Если рассматривается вариант отопления при помощи пленочного обогревателя в дачном доме, в котором не проживают круглогодично, то можно сделать выбор в пользу декоративных панно или ИК-картин. Установка в таком помещении полноценной потолочной или напольной системы нецелесообразна ввиду ее недешевой стоимости, а также трудоемкого монтажа.
- Наиболее полно себя показывает ПЛЭН в бетонных и кирпичных домах, а вот в строениях из других материалов с ними могут конкурировать альтернативные варианты.
- Перед покупкой необходимо проверить все сертификаты на приобретаемые обогреватели. К сожалению, не все продавцы реализуют товар надлежащего качества. Поэтому имеет смысл приобретать продукцию только проверенных и надежных фирм.
Руководствуясь этими советами, можно подобрать оптимальный вариант ПЛЭН и сэкономить не только средства, но и время на монтаж.
Расчет потребления энергии ПЛЭН на примере дома в 100 кв. м
Наши дома теряют больше всего тепла через окна, двери, пол и крышу. Выбрав лучшие строительные и отделочные материалы, вы можете очень хорошо сэкономить на отоплении.
Сколько нужно пленки – мы уже рассчитали. Но неужели отопление будет «сжирать» столько электроэнергии? На самом деле расходы будут небольшими. Во-первых, ПЛЭН-отопление работает не круглосуточно – оно то включается, то выключается, повинуясь терморегулятору. А во-вторых, инфракрасное отопление отличается экономичностью. Следовательно, затраты будут не очень большими.
Если в доме есть хорошая теплоизоляция, то ПЛЭН будет работать примерно 10-15 минут в час. Ориентируясь на среднюю стоимость 1 кВт энергии в 4 рубля, расходы на круглосуточный режим на дом 100 кв. м составили бы 960 рублей в сутки. Если отопление будет работать 10 минут, то суточный расход составит всего 160 рублей. В месяц это выйдет примерно 4800 рублей.
Позаботившись об избавлении от тепловых потерь, вы сможете обеспечить значительное снижение затрат на обогрев помещений.
Стоимость оборудования для отопления ПЛЭН – где купить, цены, каталоги, производители
Производитель/НаименованиеМощность излучения, Вт/ м кв.Цена, руб./ м кв.Примечания
| «Луч»/ПЛЭН | 120-150 | 1200-1400 | Типовая конструкция: резистор, алюминий, лавсановая пленка. |
| «ПСО»/Зебра ЭВО-300 | 220-225 | 1250-1440 | Секции с размерами 0,5 х 0,6 м. Допустимо соединение элементов с образованием поля нужной конфигурации |
| «ЭСБ-Технолoгии»/ПЛЭН | 150 и 175 в зависимости от модификации | 1150-1300 | Производитель предлагает несколько вариантов исполнения с защитой по классам IP: 44, 54 и 67. |
При выборе отопления ПЛЭН технические характеристики, цену покупки, стоимость дополнительного оборудования и монтаж рассматривают в комплексе. Такой подход минимизирует ошибки. Пользуйтесь комментариями к статье для получения дополнительных сведений, обмана опытом, собственных отзывов о продукции разных производителей.
Нагревательная пленка ORIENT
| Пленочная система обогрева на хлопковой основе — ORIENT, обеспечивает быстрый, равномерный и безопасный нагрев поверхностей и помещения. Сертифицировано для РФ и стран ЕС.
от 550 руб. |
| Поставщик Нагревательная пленка ORIENT —
ООО «Новое-Тепло» является эксклюзивным дистрибьютором компании OWELL ENERGY Co., LTD. на территории России. Нагревательная пленка ORIENT, терморегуляторы Menred, Декоративные нагревательные картины HOT-ART. |
Купить «Нагревательная пленка ORIENT» в других городах
Теплые полы электический в стяжку до 2.7м2 — 270Вт 18м. Теплые решения от «Теплокабель-Челябинск»
Теплые полы под ламинат 16.0м2 — 2560Вт. Теплые решения от «Теплокабель-Челябинск»
Большой выбор продукции от ТехСофтТорг. Только продажи напрямую от производителя. Специалисты ТехСофтТорг всегда готовы вас проконсультировать.
Пленочная система отопления или теплый пол
Выигрышнoe предложение на рынке Киева. Мы доставим бесплатно все ваши покупки. Специалисты Торговый дом Эверест всегда готовы вас проконсультировать.
ДВУЖИЛЬНЫЙ!! Нагревательный мат 0,5 х 10,0 м (5,0м2), длина провода 62,5 м. Мощность мата 750 Вт.
Теплые полы электический в «стяжку» на площадь до 4.6м2 — 510Вт 9м. Теплые решения от «Теплокабель-Челябинск»
Теплые полы и системы антиобледенения ArnoldRak пр-ва Германии
Уникальные свойства и высокое качество нашего продукта позволяют производить не только сухой монтаж под ламинат, ковролин, паркет или доску, но и под плитку, кафель и керамогранит, с применением плиточного клея.
Инфракрасный пол
Отдельные замечания и рекомендации по эксплуатации
- Ожидать высокой эффективности от плёночных ИК-обогревателей, как и от любых других отопительных агрегатов, в отсутствие теплоизоляции ограждающих конструкций жилья не следует.
- Утверждения маркетологов о длине волн ПЛЭНа в 8 мкм, якобы оптимальной для восприятия человеком, не соответствуют действительности – излучение ИК-обогревателей всегда находится в определённом диапазоне и не может состоять из волн какой-то одной длины.
- Установка ПЛЭН в одном помещении, даже на всей площади ограждающих конструкций, не решит для дома проблему обогрева других комнат.
- Работа ПЛЭН не сопровождается снижением кислорода в воздухе комнаты, поэтому частоту проветривания помещений при использовании плёночных обогревателей увеличивать нет необходимости.
- Отключение системы ПЛЭН на летний период не обязательно – достаточно выставить на термостате нужное значение температуры.
- Заявляемая производителями долговечность инфракрасных плёночных обогревателей (до 50 лет) – величина гипотетическая, так как ПЛЭНы начали выпускаться сравнительно недавно.
- Требования безопасности бытовых электроприборов, в том числе плёночного типа, изложены в ГОСТ Р 52161.2.96-2006.
Влияние на здоровье человека
Проведенные учеными исследования показали, что на организм человека наиболее благотворное влияние оказывает длинноволновое инфракрасное излучение, и в частности его примыкающая к среднему поддиапазону часть — это «лучи жизни», длина волны которых от 5 до 15 мкм. Как раз в этом промежутке и работает инфракрасное отопление ПЛЭН. В этом же диапазоне находится и тепловое излучение человеческого организма. Еще в шестидесятые годы японские ученые на основании этих открытий запатентовали излучатели специальной конструкции, впоследствии применяемые в инфракрасных саунах. Десятки лет ученые проводили совместные исследования и доказали пользу процедур, получаемых в инфракрасных кабинах. Появилась ИК-терапия. Благодаря ей появилось и отопление ПЛЭН. Отзывы тех, кто использовал эту систему обогрева, показывают, что она оказалась эффективным и довольно действенным способом борьбы не только с простудными заболеваниями, но и с проблемами лишнего веса. Также она прекрасно стимулирует деятельность желудка и способствует избавлению от целлюлита.
Соответственно, любые разговоры о вреде инфракрасного излучения для человеческого здоровья — фантазия, и не более того.
ПЛЭН — отопление дома, сравнимое с обогревом световыми лучами. Добиться равномерного комфортабельного освещения в помещении можно лишь правильно распределив источники света. То же самое относится и к инфракрасным излучателям. При проектировании системы инфракрасного обогрева следует опираться на высоту потолков, типа самого помещения и его площади. Тогда впоследствии не придется жаловаться на неравномерный обогрев.
