Расчет-калькулятор материалов и нагрузки мансардной крыши

Что нужно знать для проведения расчетов

В интернете можно найти множество онлайн калькуляторов, при помощи которых можно рассчитать мансардную крышу. Они могут быть специализированными – для расчёта сечения основных несущих элементов, полезной площади помещения, угла наклона скатов или распределения нагрузки на стропильные ноги или универсальными. Пользоваться второй разновидностью онлайн калькуляторов для неспециалистов в строительной сфере довольно сложно, так как эти программы потребуют для расчёта гораздо больше изначальных данных и оперируют такими специфическими терминами как мауэрлат, подкосы, стропила и т.п.

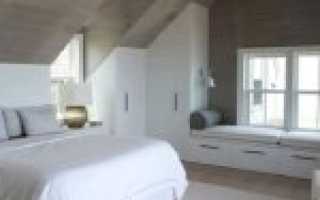

Внутренние пространство мансардной комнаты Источник houzz.ru

Выделим основные элементы конструкции, размеры и количество которых должен выдать калькулятор крыши мансарды:

• Стропильные ноги

Основной несущий элемент конструкции крыши. Для жилых домов, чаще всего, в качестве материала изготовления стропил применяются балки круглого или квадратного сечения. Допускается использование? как массива древесины, так и клееного бруса. Различают два типа стропил:

1. Наслонные (от слова прислоняться) нижние концы устанавливается на стену здания, в средней части опираются на промежуточные опоры. Применяются в конструкциях ломаных крыш, если ширина пролета между несущим основанием превышает 4,5 м;
2. Висячие – применяются, если в строении не имеется внутренних несущих элементов: колонн, стен, балок, на которых могут расположиться дополнительные опоры. Максимальная ширина пролета составляет 6,5 м. Висячие стропила формируют покатые крыши и не слишком удобны для создания мансардных этажей.

Конструкции наслонных и висячих стропильных систем Источник blues-dev.ru

• Стойки

Дополнительные несущие элементы (столбы), дающие конструкции крыши дополнительную прочность. В мансардах небольшой площади с упрощенной конструкцией они опираются на плиты перекрытия и поддерживают непосредственно стропильные ноги. В более сложных конструкциях мансардных крыш стойки опираются на лежни и являются несущим основанием для прогонов;

• Мауэрлат

Один из наиболее важных элементов стропильной системы. Предназначен для перехода от бетонной или кирпичной стены к деревянным конструкциям. Проще говоря, это брус сечения от 150х100 мм до 200х200 мм, который укладывается на несущую стену вдоль нее и является основной опорой для стропильных ног. В качестве материала изготовления используются хвойные породы древесины. Особое внимание необходимо уделить вопросам защиты элемента от влаги и плесени, а также гидроизоляции между стеной и мауэрлатом.

• Лежни

Фактически, это тот же мауэрлат, но расположенный не на стене, а на чердачном перекрытии. Его основное назначение распределение нагрузки от стоек по большей площади. То есть стойки не будут давить на пол чердака в одной точке размерами 150х150 мм (что чревато повреждением перекрытия). Лежень распределяет давление от стоек на большую площадь, аналогично тому, как лыжи распределяют вес человека, и он не проваливается в снег.

• Прогон

Несущий элемент, предназначенный для поддержки стропил. Применяется, если скат крыши имеет большую длину и/или кровельный материал имеет значительный вес.

Внешний вид, названия и расположение основных элементов стропильной конструкции мансардной крыши Источник chrome-effect.ru

Смотрите также: Каталог компаний, что специализируются на услугах проектирования и ремонта кровли.

Виды материалов для кровли

Для кровельного настила применяются самые разные виды кровли: плоские и профильные, рулонные, мягкие, жесткие, штучные.

Разберем основные виды кровли, используемые при строительстве крыш мансардного типа:

• Металлочерепица — холоднокатаный стальной оцинкованный лист, покрытый полимерным покрытием. Применяют металлочерепицу повсюду — в качестве кровли частных домов, производственных зданий, гаражей, киосков, дач.
• Кровельный профнастил. Состав материала аналогичен металлочерепице. Используется чаще всего при строительстве промышленных зданий, однако в силу низкой стоимости может быть применен для строительства мансарды;
• Ондулин. Один из самых дешевых материалов. Состоит из волокон целлюлозы с применением битума и полимерных добавок. Окрашен термостойкой краской. В качестве кровельного покрытия выбирается достаточно редко из-за выцветания на солнце.
• Мягкая черепица — шинглас. Изготавливается из стеклохолста с применением битума, поверх которого наносится каменная крошка, противостоящая солнечным лучам и предохраняющая от выгорания.
• Черепица керамическая. Один из самых старых видов кровли. Для ее изготовления обжигается глина при высокой температуре, вследствие чего она приобретает твердость и прочность.
• Песчано-цементная черепица. Внешнее схожа с глиняной черепицей, однако дешевле в производстве. Изготавливается из раствора цемента и песка методом прессовки. Поверхность — гладкая, либо с фактурой. Используется в строительстве частных домов, коттеджей, дач.
• Сланцевая кровля. Крайне редко встречается. Характеризуется очень высокой стоимостью при высочайших технических характеристиках. Используется при строительстве уникальных элитных домов и коттеджей. Такую кровлю можно встретить на старинных европейских замках.

Кровельный материал

Расчет различных элементов мансардной крыши

Произвести расчёт площади мансардной крыши можно на калькуляторах двух типов. Первый, представляет собой приложение, написанное в какой-либо программе для расчётов, наиболее популярна – Microsoft Excel. Данный тип калькулятора довольно сложен, так как требует не только знаний в строительной сфере, но и определённого опыта использование Excel. Однако с его помощью можно произвести довольно точные вычисления.

Второй тип приложений, это небольшие онлайн калькуляторы, выложенные на сайтах компаний занимающихся строительством или реализацией строительных и кровельных материалов. Точность таких расчетов относительна, но они могут сориентировать покупателя, на какую примерно сумму ему нужно рассчитывать при постройке мансарды.

Зависимость крутизны нижнего ската от высоты помещения

Калькулятор вычисляет угол наклона нижних мансардных стропил при определенной ширине дома и планируемой высоте потолков. Для того чтобы рассчитать мансардную крышу необходимы следующие данные:

• Размер стены под фронтоном – Вд;
• Высота помещения – Нм;
• Ширина помещения – Вм;
• Ширина «глухой» площади мансарды – Вг;
• Высота конька – Нк.

Расчет ширины мансардной комнаты Источник davislighting.com

Калькулятор дает возможность рассчитать сразу несколько величин: вынос балок перекрытия и угол наклона мансардных стропил. Расчет может производиться как при внесении высоты помещения и угла наклона боковых стропил, так и в обратном порядке. Указав требуемые габариты помещения, можно получить угол наклона – α, боковых (нижних) стропил.

Расчёт высоты и угла наклона коньковых скатов

Данный расчет ломаной крыши необходим для получения общей высоты дома. При этом необходимо учитывать, что угол наклона стропил конькового ската, как правило, принимается в пределах 15°-30°.

Формула расчёта будет иметь следующий вид: Нк=Вм×tg β

Калькулятор потребует указать ширину мансардного помещения и планируемый угол наклона коньковых стропил. Также возможно решение обратной задачи, указал общую высоту всего строения и планируемую высоту потолка мансардного этажа программа рассчитает углы наклона коньковых и боковых стропил.

Расчет высоты «конькового треугольника» ломаной крыши Источник zaokvarcit.ru

Расчет кровельного покрытия

Расчет площади крыши необходим нам для точного расчёта необходимого количества кровельного материала.

Для того чтобы произвести расчет требуемого материала следует знать размеры материала, а также способ крепления его между собой.

Рассмотрим самые распространенные:

• Керамическая черепица. Расход на 1 м.кв. около 10 шт.;
• Металлочерепица. Длина может быть любой, ширина — от 1190 мм;
• Профнастил. Длина любая, ширина — от 750 до 1100 мм.;
• Ондулин. Длина 2000 -2400 мм. Ширина 950 — 1250 мм
• Мягкая кровля шинглас. Длина от 317 мм. Ширина 1000 мм.

Пример расчета для металлочерепицы

Покупать кровельный материал следует с запасом в 7-8 % от общей площади.

Видео описание

В видео можно увидеть расчет мансардной крыши:

Снеговые и ветровые нагрузки

Зоны снеговой и ветровой нагрузки определяются по специальным картам. В зависимости от того в какой зоне находится дом при расчете в формулу мансарды подставляются те или иные коэффициенты.

Зонирование территории России по уровню снеговой нагрузки Источник roof-tops.ru

Проекты домов с разными видами ломаных крыш

Благодаря конструктивным особенностям, ломаные крыши различаются по внешнему виду:

• с опорой нижних стропил на мауэрлат;
• с выносом нижней части наслонных стропил за пределы стены;
• с использованием только наслонных стропил.

Во втором варианте нижние края стропил выводят наружу за пределы дома, что даёт возможность увеличить размеры мансарды. И чем больше вынос, как уже говорилось выше, тем шире можно сделать помещение под крышей. Опорой для стропил в таком случае является не мауэрлат, а балки перекрытия, которые удерживаются мауэрлатом. Поддерживаются стропила подкосами. Стойки заглублены в перекрытия, но не больше чем на 1/3 толщины.

В третьем варианте нет висячих стропил. Верхние скаты состоят тоже из наслонных, опорой для которых являются затяжки.

Конструкция кровли без вертикальных элементов

Имеются также иные версии ломаной кровли, одна из которых довольно интересная — в такой конфигурации отсутствуют вертикальные стойки, а стропила все одной длины. Внешне крыша напоминает восьмигранник. Потолок подкровельного помещения будет в виде четырёхгранного свода.

Ключевой особенностью такого устройства является усиление несущей способности стропил, для чего на каждом из них в месте излома закрепляют по 2 металлические пластины (толщина металла 3 мм) с обеих сторон. Кроме этого, в верхней части конструкции устанавливают ригели, благодаря чему дополнительно снимается нагрузка с более плоской части ломаной кровли. Такое решение даёт возможность усилить стропила, перераспределить нагрузку несущих элементов, убрать стойки и за счёт этого значительно расширить помещение.

Ломаная кровля с мансардой

Домов с мансардой великое множество, поскольку это:

• привлекательный силуэт крыши, а вместе с ней и всего дома;
• увеличение полезной площади через рациональное использование имеющейся;
• быстрое возведение и небольшие затраты.

Ломаная крыша чудесно сочетается с разными футуристическими формами, в том числе и асимметрией

Сооружение ломаной стропильной системы

Перед тем, как приступить к устройству стропильной системы для будущей ломаной крыши, надо сделать проект и произвести расчеты элементов конструкции. Будем считать, что этап проектирования пройден.

Рассмотрим один из типичных примеров сооружения мансарды с двумя ярусами наслонных стропилин, водруженными над кирпичной коробкой. Крепить стропильную систему будем к мауэрлату – деревянной раме из бруса 150×200мм, уложенной заподлицо с внутренним периметром стен. Вдоль наружного края коробки уложен ряд кирпичей, маскирующих мауэрлат и снимающий часть распорной нагрузки. Верхняя плоскость мауэрлата должна быть выше кирпичной обвязки на 2-3 см.

Установка балок перекрытия

Сооружение перекрытия начинаем с установки крайних балок, выносá которых определяют ширину карнизных свесов. Далее по натянутой между крайними балками шнурке устанавливаем промежуточные элементы с шагом, равным расстоянию между стропильными ногами. Для утепленных крыш шаг рекомендовано сделать равным ширине плиты теплоизоляции, чтобы утеплитель плотной сидел в предназначенном для него межстропильном пространстве. Для неутепленных конструкций шаг рассчитывается так, чтобы поместилось цельное количество стропильных ферм с одинаковыми расстояниями между ними.

Размер бруса для сооружения перекрытия 100×200мм. При укладке балок выравниваем их верхнюю плоскость, если не получается выставить в строго горизонт. Выравнивание производим путем подтески мауэрлата или подкладки щепы под балку. После крепления балок к мауэрлату крепим к их торцу короткий брус, так, чтобы они сформировали плоскость для торцовых карнизных свесов. Шаг между короткими балками не имеет значения, может быть 1м или около того.

Строительство стенок мансарды

Отмечаем на устроенном перекрытии линии расположения ряда опор для стропильных ног нижнего яруса. Одновременно с опорной функцией они играют роль каркаса для стенок мансарды.

Действуем следующим образом:

• Устанавливаем угловые опоры, для изготовления которых используем брус 100×150мм длиной на 10см больше, чем чистовая высота мансардного потолка. Выверяем вертикальность опор отвесом, крепить будем только после того, как убедимся в безупречности установки. Для устойчивости фиксируем их положение временными раскосами. По аналогии монтируем опоры посередине фронтонных стенок.
• Угловые опоры соединяем шнуркой, чтобы обозначить место установки промежуточных стоек. Для изготовления промежуточных опор подойдет материал 50×150мм с равной угловым опорам высотой.
• Поверх двух рядов опор укладываем прогоны, изготовленные из доски 50×150мм. Временные распорки более не понадобятся, построенные стенки будущей мансарды устойчивы и без них.
• На прогоны ребром устанавливаем доску, она сформирует потолочное перекрытие мансарды.
• Поверх потолка строящейся мансарды укладываем доску 25×150мм. Ее не нужно устанавливать по оси строения. Лучше проложить параллельно, отступив от оси 20-30см.

Результат приложенных усилий – готовый каркас мансарды и опоры для установки верхнего яруса стропильных ног.

Монтаж стропилин нижнего яруса

Стропилины нижнего яруса ломаной крыши изготавливаются и устанавливаются стандартным наслонным методом:

• Доску 25×150мм необходимой длины прикладываем к торцу сооружаемой конструкции и карандашом по факту отмечаем линии верхнего и нижнего запила. Это шаблон, который можно применять для изготовления всех стропилин нижнего яруса, если отклонений в геометрии стропильной системы нет.
• Если есть сомнения в безупречности предшествующей работы, устанавливаем только крайние ноги и натягиваем между ними шнурку. По шаблону на остальных стропилинах делаем только верхний запил. Нижнюю линию отмечать будем по факту, совмещая верхнюю плоскость заготовки со шнуровым ориентиром.
• Устанавливаем стропильные ноги. Крепим их к балкам перекрытия скобами или металлическими уголками, а вверху к прогонам двумя-тремя гвоздями.

Бывает, что для перекрытия нижнего ската по всей длине, одной доски не хватает. В подобных ситуациях стропилину монтируют из двух коротких досок, сшитых обрезком материала аналогичного сечения длиной от 1м и более. Правда, желательно все же заказать пиломатериалы необходимой длины, чтобы не ослаблять конструкцию сшитыми участками.

Установка стропильных ног верхних скатов

Для изготовления и установки верхних стропилин сначала надо отметить центральную ось. Для этого обрезок дюймовки следует прибить к крайней потолочной доске мансарды строго вертикально. Одно из ребер обрезка должно в точности совпадать с обозначенной на схеме центральной оси стропильной системы ломаной крыши, далее:

• Примеряем к торцу дюймовку для производства шаблона и отмечаем на ней линии запилов, верхнюю из которых проводим прямо вдоль обозначенной обрезком оси.
• Изготавливаем по шаблону пару стропильных ног верхних скатов. Если не сомневаемся в геометрии сооруженного каркаса, делаем сразу несколько заготовок. В противном случае поступаем так же, как и с нижними собратьями.
• Устанавливаем первую пару стропилин, призвав к содействию две пары рабочих рук. В одиночку с установкой не справиться, верхней опоры ведь у них нет. Чтобы только что водруженная стропильная ферма не упала, подпираем ее подкосом.
• Монтируем остальные стропильные фермы верхнего яруса. Подпираем их подкосами через 3-4 штуки. Угол наклона подкосов должен быть более 45º. Направление их наклона следует чередовать.

Заметьте, для того чтобы предотвратить растяжение и прогиб потолочных досок мансарды, каждую верхнюю стропильную ферму необходимо оснастить подвеской из доски примерно 25×150мм.

Со спецификой узловых соединений стропильной системы крыши ломаного типа ознакомит фото подборка:

Обшивка фронтонов и сооружение обрешетки

Вдоль линии конька и линий перелома скатов обрешетку делают сплошной, независимо от запроектированного типа и шага ее установки. Поперек направления стропильных ног прибиваются две доски с зазором 2-3мм между ними. Аналогичный сплошной настил устраивается в ендовах, если они имеются, вокруг мансардных окон и отверстий для проходки дымоходной трубы. В случае применения мягких разновидностей кровельных покрытий обрешетка устраивается сплошная по всей площади скатов.

Если толщина утеплителя равна или больше ширины стропилины, вперед обрешетки устраивается контробрешетка, сооружаемая путем установки дистанционного бруска. Необходим он для формирования зазора между гидроизоляцией и кровельным материалом. Прибивают дистанционный брусок с наружной стороны системы к ребру стропилины. Если толщина плит теплоизоляции позволяет оставить вентиляционный зазор без дистанционных ухищрений, в установке дистанционного бруска необходимости нет. Не нужен он также в строительстве неутепленной крыши.

По завершении работ по устройству стропильной системы обшиваются карнизы, фронтонные стенки, именуемые в деревянном домостроении щипцами. Обустраиваются прилегающие к фронтонным стенкам короткие свесы, после чего наступает время укладки кровельного покрытия.

Оформление ломаной крыши

Под оформлением кровли понимается обустройство карнизов (свесов), утепление мансарды, обшивка фронтона. Эти работы можно отнести к разряду второстепенных, тем не менее очень важных. Обустройство карнизов — усиление защиты дома от проникания влаги, попадания мусора и пыли в подкровельное пространство. Чтобы сделать карнизы, нижние стропила выводят за пределы здания на 50–60 см. Это минимальный размер свесов, которые при желании можно увеличить.

Кровельные свесы бывают подшитыми и не подшитыми, коробчатыми и укороченными. Оптимальный вариант — подшитые свесы, что значительно увеличивает функциональные возможности кровли и придаёт дому завершённый вид. Для подшивки подходит любой материал — вагонка, доска, металл, пластик, софиты. Всё дело во вкусе хозяев и в дизайне дома.

Для подшивки карнизов ломаной крыши используются разные материалы

Кроме карнизов желательно защитить и фронтальную часть крыши, поскольку в ломаных конструкциях фронтон выполняет серьёзные функции — сохраняет и поддерживает тепловой режим в мансардах. Поэтому он должен быть не только прочным, но также хорошо утеплённым и привлекательным. Если по проекту не предусмотрено полное остекление фронтона, то обшивают его обычно тем же материалом, каким облицован весь дом. Нередко используют дерево, если дом кирпичный либо каркасный, по которому наносят резьбу. Умелое оформление фронтона даёт возможность красиво обыграть самую обычную конструкцию ломаной крыши.

Эффектным элементом архитектуры загородного дома с ломаной мансардной крышей является сплошное остекление фронтона и обустройство балкона

Утепление ломаной крыши

В силу особенностей своей конструкции ломаная крыша должна иметь хорошую теплоизоляцию. Если чердачное помещение остаётся «холодным», то будет достаточно теплоизолировать только перекрытие, отделяющее его от самого дома. Что же касается помещений, планируемых под жильё (мансарды), то здесь уже утепляют всё — скаты, фронтон, перекрытия и стены.

Наиболее востребованным теплоизолятором для мансард является минеральная базальтовая вата, укладываемая слоями. Она отличается почти нулевой впитываемостью влаги, отличной способностью пропускать пар, хорошей сопротивляемостью огню и небольшой ценой.

Минеральная вата — распространённый материал для утепления мансарды

Если схема утепления имеет полимерную структуру, то лучше использовать пенопласт, который не уступает базальтовой вате. Хотя коэффициент паропроницаемости у минеральной ваты выше, но в пенопласте практически не накапливается пар, а отводится через неровности и стыки утеплителя. Стоит отметить экструдированный пенополистирол, который способен прослужить много лет без потери своих свойств. Ну и, конечно же, опилки, главное достоинство которых — невысокая стоимость, экологическая чистота и превосходные теплоизоляционные свойства.

Изоляционные материалы укладывают между стропилами максимально плотно, оставлять пустоты недопустимо.

Видео: как утеплить опилками крышу мансарды

Строение ломаной мансардной крыши подразумевает единую систему из гидроизоляции, утеплителя и пароизоляции. Все слои укладывают в определённом порядке с обязательными вентиляционными зазорами, что позволит выводить влагу из утеплителя. Следовательно, водяные пары не будут скапливаться в подкровельном пространстве, а значит крыша сможет свободно «дышать».

Помещение под крышей, предназначенное для жилья, утепляют по всем правилам теплоизоляции зданий

Изнутри всю конструкцию обшивают гипсокартоном для дальнейшей финишной отделки мансардного помещения.

Видео: утепление ломаной крыши мансарды

https://youtube.com/watch?v=UqWyrNQ4eq0

Настил кровельного материала

Укрытие крыши — один из заключительных этапов кровельных работ, который проводится по следующей схеме:

1. Снаружи каркаса ломаной крыши поверх гидроизолятора набивают контробрешётку.
2. Затем делают обрешётку с шагом соответственно выбранному настилу.
3. Укладывают кровельное покрытие согласно правилам монтажа используемого материала, но в любом случае придерживаясь основного — настил делается от низа кровли кверху.

   Кровельный материал крепится к обрешётке с шагом, соответствующим выбранному покрытию

На этом этапе важно правильно подобрать укрывной материал. Здесь опять возвращаемся к картам снеговых и ветровых нагрузок и смотрим, в какой зоне расположен участок, и каковы нагрузки придутся на кровлю.

Если в данной местности сильные ветра и обильные снегопады, то использовать лёгкие кровельные материалы не рекомендуется, иначе есть риск их срыва. А также не стоит использовать рулонные материалы в климатических зонах с жарким летом.

Самыми распространёнными из кровельных покрытий считаются шифер и металлочерепица.

Обшивка фронтона ломаной крыши своими руками

Фронтон — лицевая часть стены между скатами крыши. Его форма зависит от конфигурации стропильной системы и предпочтений владельцев дома. Чаще всего фронтоном оснащают дома с ломаными крышами и многощипцовыми. Реже — при односкатных крышах и домах из сруба, где фронтон уже вписан в строение.

Зашить фронтон можно самостоятельно. Для этого не нужны особые знания и навыки. Обшивают фронтоны виниловым сайдингом, ПВХ панелями, деревом, профнастилом.

Обшить фронтон можно самостоятельно

При работе с сайдингом, как более популярным облицовочным материалом, используют разные технологии обшивки — на стропильную систему, обрешётку или заранее обустроенный алюминиевый каркас. Самый простой вариант — крепление сайдинга на обрешётку.

1. По всей площади фронтона делают обрешётку с шагом 35 см. Используют деревянные бруски одинаковой толщины, скрепляя их саморезами или строительными гвоздями.
2. Горизонтально закрепляют стартовую планку, прикручивая её саморезами к каждой составной части обрешётки.
3. Монтируют сайдинг по методу соединения «шип-паз», т. е. паз сайдинга защёлкивается в шип стартовой полосы. Важно чтобы защёлкивание прошло по всей длине, иначе возникнет перекос.
4. Верхние края каждой последующей полосы закрепляют саморезами к близлежащим брускам.
5. Торцы отделочных элементов подрезают под углом, равному склону кровли. Таким методом заполняют всю площадь фронтона до самого верха.

   Обшивка фронтона ломаной крыши сайдингом выполняется по схеме «шип-паз»

Видео: обшивка фронтона крыши сайдингом своими руками

Как видим ничего сложного, если придерживаться правил и особенностей монтажа, присущих любому укрывному материалу.

Как рассчитать софиты для крыши?

Софиты используются для обшивки карнизов и фронтонных свесов. Калькулятор позволит рассчитать необходимое количество в режиме онлайн. Расчет софитов производится автоматически с учетом материала (металл или ПВХ), запретных длин и перехлестов листов.

При необходимости, вы можете воспользоваться расчетом необходимого количества саморезов, утеплителя, доборных элементов и комплектующих. После завершения расчета добавьте заказ в корзину и приступайте к оформлению заказа. Мы доставим кровельный материал в любой регион Российской Федерации.

Произведите замер и внесите данные. Если конструкция кровли сложная, то ее разбивают на отдельные плоскости и замеряют все расстояния для раскроя материала и геометрического построения. При расчете особое внимание следует уделить не площади крыши, а размеру каждого ската.
