При сооружении автономной нагревательной системы отопления в квартире или частном доме в качестве основного модуля используют настенный газовый котел. Чтобы сделать правильный выбор среди широкого ассортимента продукции и приобрести подходящую модель, следует заранее ознакомиться со всеми преимуществами, техническими характеристиками устройства и основными критериями выбора.
На сегодняшний день именно газовые котлы являются лучшим решением для отопления практически любого частного дома или квартиры.
Настенные газовые котлы: подробное описание
Настенные газовые котлы: подробное описание, технические характеристики, разновидности и производители

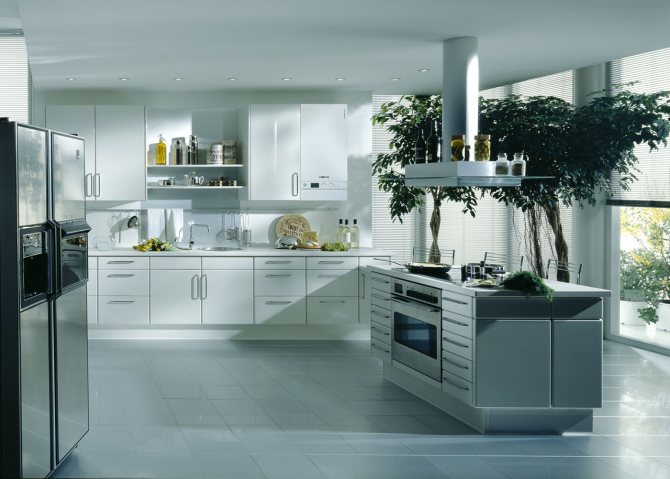

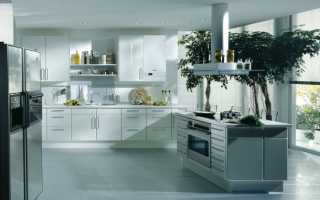

Настенный газовый отопительный котёл – это, пожалуй, главная покупка при проведении газа в частный дом. За счёт малого веса и компактных размеров это устройство впишется в любое окружение, будь то кухня, ванная комната, кладовая, чердак, подвал или отдельная котельная. Как правило, за счёт ограничений по габаритам и мощности, настенные газовые котлы способны отапливать жилую площадь до 500 квадратных метров, что достаточно для большинства городских и загородных жилищных проектов.
Характеристики настенных газовых котлов
Все газовые котлы можно разделить на несколько групп в зависимости от присущих им особенностей по различным параметрам:
Количество контуров
Существуют настенные газовые котлы с одним, либо с двумя контурами отопления. Одноконтурные котлы отопления способны прогревать лишь одну ветку – отопительную, в то время как двухконтурные настенные котлы позволяют одновременно и отапливать дом и греть воду.
Вид камеры сгорания
Настенные газовые котлы с открытой камерой сгорания обеспечивают энергонезависимость, но подразумевают наличие отдельного помещения с хорошей вентиляцией для забора воздуха. Эту проблему позволяют избежать устройства с закрытой камерой сгорания, которым для работы необходим коаксиальный дымоход и подключение к сети.
Общая мощность обогрева
Как правило, одноконтурные настенные котлы отопления обладают меньшей мощностью, чем двухконтурные, и их эффективность можно рассчитать по формуле 10 квадратных метров помещения на 1 кВт мощности котла. Для двухконтурных настенных котлов в формулу расчета надо добавить планируемый объем потребления горячей воды.
Расход газа
Чем мощнее настенный котёл, тем больше газа он будет потреблять. Не стоит забывать, что в весеннее-осенний период отопление можно включать только на ночь, что позволяет уменьшить расход в 3-4 раза по сравнению с зимой.
Производительность
Производительность настенных газовых котлов характеризуется в объемах воды, разогретой до определенной температуры за одну минуту, и измеряется в литрах в минуту. Не менее важна максимальная температура отопления и отношение затрат газа на объем согретой воды.
Размеры
Обычно настенные газовые котлы отопления довольно компактны и по размерам не превосходят стиральную машину. Так, высота котла от 65 до 85 сантиметров, а вес в пределах 30-40 кг.
Устройство настенных газовых котлов
Все настенные газовые котлы состоят из:
- Блок управления и автоматики
- Циркуляционный насос
- Расширительный бак
- Газовая горелка
- Теплообменник
- Вентилятор для принудительного удаления продуктов горения
- Группа безопасности – защитные клапаны, термометр и манометр
Конечно, производители стремятся внести в конструкцию улучшения и модификации, поэтому стоит разобрать все элементы по порядку.
Блок управления и автоматики
В настенных газовых котлах это один из самых важных элементов. Именно он отвечает за работу и безопасность всего оборудования. Давление, тяга, температура, напряжение в сети – все эти параметры измеряются и корректируются контроллерами. Можно сказать, что блок управления – это мозги отопительного котла.
Циркуляционный насос
Насос создаёт условия для свободного протекания воды в отопительной системе. Обычно устанавливают до двух насосов, которые имеют режим постциркуляции – после отключения котла горячая вода еще какое-то время продолжает циркулировать во избежание закипания внутри труб.
Расширительный бак
Основное назначение – сохранять излишки воды при нагреве и тем самым снижать давление в трубах. Очень важный компонент настенных газовых котлов, отвечающий за общую безопасность системы.
Газовая горелка
Газовая горелка – сердце газового котла. Именно она отвечает за розжиг и поддержание процесса горения газа. Существуют различные разновидности горелок:
- Однопозиционные – всегда работают в «одной позиции» на 100% мощности
- Двухпозиционные – есть вариант работы на 100% и 50% от максимальной мощности
- Модулируемые – позволяют точно настраивать желаемую мощность, тем самым экономя газ.
Теплообменник
Теплообменник настенного газового котла выполняет функцию передачи тепла от горелки к теплоносителю — воде. Как правило, изготавливается из меди или нержавеющей стали. Для каждого контура обогрева нужен отдельный теплообменник.
Вентилятор для принудительного удаления продуктов горения
Выполняет функцию забора свежего воздуха и вывода отработанных газов. Устанавливается только в турбированных настенных газовых котлах.
Группа безопасности – защитные клапаны, термометр и манометр
Безопасное использование газового оборудования невозможно без систем измерения и регулировки температуры и давления. Собранная информация передаётся на лицевую панель и в блок автоматики, откуда поступают команды к автоматическим защитным клапанам.
Преимущества и недостатки настенных газовых котлов
Достоинства настенных газовых котлов отопления:
- Компактность. Настенные газовые котлы занимают значительно меньше места, чем напольные аналоги.
- Отсутствие необходимости чистить котёл от сажи и копоти
- Нет нужды в отдельном выложенном кирпичном дымоходе
- Наиболее экономичные модели именно настенные
- Не требует отдельного помещения
Недостатки настенных газовых котлов отопления:
- Очень важно качество топлива и теплоносителя. При использовании низкокачественного газа или воды возможен выход из строя всего агрегата
- Ограничены в максимальной мощности своими размерами
- Крайне сложно отремонтировать своими силами. За счёт сложного и компактного устройства настенный газовый котел отопления может отремонтировать только специалист с инструментами и подготовкой.
Выбор настенного газового котла
При выборе и покупке газового котла на стену необходимо оценить следующие параметры:
- Мощность аппарата. Рассчитать можно по формуле 10 кв.м. помещения = 1 кВт мощности котла.
- Количество контуров газового котла. О количестве контуров смотри выше.
- Требование котла к воде и газу. У каждого производителя свои нормы используемого топлива, вы можете узнать у них непосредственно при покупке.
- Наличие умного термостата. Своевременная блокировка котла при сбое работы – залог безопасности в доме.
Схемы систем отопления с естественной и принудительной циркуляцией
Производители настенных газовых котлов
Предлагаем вам ознакомиться с оборудованием лидеров рынка, а именно:
Проверенный корейский поставщик оборудования, история которого корнями уходит в 1978. На сегодняшний день компания имеет свои представительства в США и России. Отличительная особенность настенных котлов этой марки – неприхотливость в эксплуатации (пониженные требования к качеству и давлению воды и газа).
Arderia — это бренд, получившийся в результате совместной работы российских и корейских инженеров. Взяв за основу линейку настенных газовых котлов от компании Daesung, россияне модифицировали конструкцию, приспособив её к российскому климату. Главная фишка продукции этой кампании – высокая эффективность и КПД при сжигании топлива за счёт особенностей теплообменников (в одном котле находится два теплообменника из разных материалов) и наддува на постоянном токе.
Знаменитая марка Bosch из Германии, ставшая известной за счёт производства широкого спектра качественной бытовой техники. Настенные газовые котлы этой марки отличаются повышенным комфортом и безопасностью эксплуатации. Эти бесшумные и мощные настенные котлы сегмента ААА справятся даже с газовым отоплением частного дома большой площади.
«Конорд»
Производитель говорит о конкурентоспособности своего товара и параллельно предупреждает покупателей об особенных правилах установки:
- Об обязательном согласовании проекта со специализированными организациями.
- В период монтажных работ необходимо добиться бесперебойной циркуляции воды при помощи размещения нижнего патрубка ниже уровня радиаторов.
- При подсоединении к отопительной системе посредством сварки рекомендуется оставить резьбовые соединения для последующего демонтажа в ремонтных целях.
- Оборудование нужно устанавливать на несгораемое покрытие, которое превышает размеры газового котла на 50 см во все стороны.
- Необходимо обеспечить отвод продуктов горения за счет вертикальных стояков или соблюдения уклона при их горизонтальном расположении.
Кроме того, нельзя пренебрегать общими правилами монтажа, утвержденными для всех видов отопительного оборудования.
Популярной моделью отечественного производства эксперты называют напольный одноконтурный котел КСц-Г10. Из преимуществ модели специалисты называют низкую стоимость и отмечают ряд дополнительных бонусов в виде:
- КПД 90 %;
- тепловую мощность от 10 кВт;
- максимальный расход газа 1,2 м3/ч;
- небольшой вес;
- наличие автоматики, способной модулировать пламя;
- допустимое давление до 5 атмосфер;
- легкость монтажа и технического обслуживания.
Особенностью экземпляра также называют приемлемые размеры газового котла для частного дома. Однако монтаж оборудования такого рода в квартире не допустим из-за невозможности навешивания образца на стену.
Требования к помещению
Есть несколько нормативных документов, регламентирующих требования и нормы установки парового оборудования высокого давления. Ниже представлен список собранных воедино требований к помещению, предназначенному для установки газового оборудования.
Список требований:
- Высота потолка помещения, где будет производиться установка газового оборудования мощностью до 30 кВт, должна составлять не менее 2,2 метра (свыше 30 кВт высота должна составлять 2,5 метра);
- Промежуток от передней части оборудования до стены, противоположной ей, должно составлять не меньше 1 метра;
- Промежуток расстояния между верхней частью котла и нижней частью выступающего перекрытия здания должен составлять не менее 0,7 метра;
- Ширина проходов между котлами, если их устанавливается несколько, а также между оборудованием и стеной помещения не должна быть менее одного метра;
- Ширина прохода между выступающими частями котлов, а также выступающими частями здания не должна быть менее 0,7 метра;
- Ширина дверного прохода должна быть не меньше 0,8 метра;
- Двери и стены должны быть парогазонепроницаемыми;
- Помещение должно отделяться от смежных помещений посредством несгораемых стен перекрытий с пределом огнестойкости не меньше 0,75;
- Помещение для монтажа газового котельного оборудования должно располагать площадью не менее 4 кв. метров;
- Помещение должно иметь окно для естественного освещения, а также отверстие для притока воздуха снаружи дома.
ЖМЗ
Завод выпускает 5 серий газовых котлов: «Жук», «Комфорт», «Универсал», «Эконом» и «Эконом Плюс». Две последние серии представлены 3 вариантами, а популярность модели АОГВ-17,4-3 очень высока благодаря прекрасному сочетанию доступной стоимости оборудования и надежности в долгосрочной перспективе. Судя по названию, мощность экземпляра соответствует 17,4 кВт, а площадь, подлежащая отоплению не должна превышать 150 м2. Напольный одноконтурный котел отлично справляется с отоплением небольшого частного дома. Масса котла в 47 кг и габариты 1200 х 456 х 458 мм не доставляют особых сложностей при транспортировке и монтаже изделия.
Торговая марка зарекомендовала себя из-за использования в котлах:
- технологии бесшовной сварки бака теплообменника;
- блоков автоматики, обеспечивающих безопасность и удобство использования;
- простой горелки, которую можно заменить и которая не представляет сложностей чистки;
- датчика по перегреву;
- комнатного термостата.
Правила установки и подключения газового котельного оборудования
Перед тем как приступать к установке газового оборудования рассматриваемого типа в частном доме, понадобится подготовить определенные документы, после чего выполнить требуемые действия, представляющие собой правила.
Правила монтажа газовых котлов:
Понадобится контракт с поставщиком относительно поставок природного горючего материала;Установка газового оборудования должна производиться монтажной организацией, специализирующейся на предоставлении услуги данного рода;Технические условия, а также проект монтажа оборудования должен согласоваться с представителем газовой службы по месту обустройства системы. Проектная документация, как правило, разрабатывается специализированными институтами с соответствующей лицензией на данный тип деятельности;Система отопления в обязательном порядке опрессовывается до Р=1,8 атм.;Инженер областной или районной газовой службы приезжает на объект, после чего им производится проверка правильности подключения природного газа в топочной и кухне. Также инженером проверяется соответствие требованиям, выдвигаемым оборудования данного типа;Вентиль открывается только в том случае, если инженер не выявил никаких нарушений;В системе должен отсутствовать воздух;Все соединения проверяются на герметичность;Устанавливается стабилизатор напряжения, а также источник бесперебойного питания;Не разрешается добавление антифриза в греющуюся воду, поскольку это может повлечь за собой повреждения уплотнительных прокладок, после чего привести к утечкам в системе отопления дома.
Важно. Соблюдение правил и требований являются обязательными мерами для обустройства частного дома газовым котлом.
Далее следуют особенности монтажа газового котла настенного типа.
Настенный котел: подготовка и монтаж
Подготавливаться к монтажу газового котла желательно еще до покупки оборудования. Так, проверяется комплектация прибора, при этом уделяется внимание наличию крепежных элементов. Если же крепежи отсутствуют, то их понадобится приобретать отдельно. Товар, приобретаемый Вами, должен быть обязательно сертифицирован. Необходимо сверить серийный номер в сопроводительных документах с теми, которые нанесены на внутренней стороне дверцы. Также надо проверить характеристики.
Прежде чем начинать установку оборудования на стену, нужно промыть внутренние трубки, для чего снимите транспортировочные заглушки, пропустите сквозь котел под незначительным давлением. В процессе сборки оборудования внутрь трубок мог попасть мелкий мусор, который попросту необходимо удалить.
Читайте также:
Согласно требованиям, стена, на которую будет производиться монтаж газового котла, должна быть выполнена из негорючего материала. Если же стена изготовлена из горючего материала, понадобится покрыть её специальным слоем жаропрочного покрытия, толщина которого будет составлять не менее 3 миллиметров. Котел при этом закрепляется на расстоянии 45 миллиметров от стены. Лишь после тщательной подготовки, описанной выше, можно приступать к безопасной и правильной установке.
Последовательность монтажа:
- На высоте 0,8-1,6 метра от поверхности пола следует зафиксировать монтажные планки, а к ним – котел;
- Далее понадобится проверить расположение котла посредством уровня;
- На трубу подвода воды надо установить фильтр, который предотвращает засорение теплообменника;
- С обеих сторон фильтра понадобится установить запорную арматуру. Данный шаг нужен для того, чтобы можно было произвести его замену или прочистку без необходимости слива воды;
- Далее выполняется монтаж дымохода котла, после чего проверяется тяга (если предусматривает конструкция);
Преимущественное большинство котлов подвесного типа относится к «не дымоходным». Так, продукты горения выводятся посредством незначительного вентилятора;Следующим образом выполняется подключение газа, требующее привлечения специалистов. Суть вопроса в том, что подвод газа допускается только с использованием металлической трубы через специализированный сгон, либо «американку»;В завершении установки котла следует подключить устройство к электрической сети. В том случае, если устройство энергозависимое, то цепь питания оснащается автоматическим выключателем для защиты от короткого замыкания и перегрева.
Важно знать! После подключения газового оборудования открывать вентиль, а затем пускать котел в эксплуатацию имеет право только сотрудник газовой организации. Им же производится проверка подключения, расположения котла и соблюдения других норм и требований.
Требования к помещениям и воздухообмену
Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:
- общая площадь 4 м 2 или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
- высота потолка не менее 2,5 метра;
- уровень пола в топочной не ниже нулевой отметки здания;
- ширина входной двери от 800 мм, при этом створка должна открываться наружу;
- обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
- норма освещения установлена 0,03 л/м 2 ;
- минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см 2 на каждый кВт мощности отопительного агрегата.
При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.
Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.
Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:
- для отопительных агрегатов до 30 кВт – на менее 7,5 м 3 ;
- 60 кВт – 13,5 м 3 ;
- более 60 кВт – 15 м 3 .
Монтаж газового котла в частном доме общей тепловой производительностью более 200 кВт запрещается. При этом мощность одного агрегата не должна превышать 100 кВт.
Как выбрать?
Главным исходным параметром, влияющим на покупку оборудования, специалисты и монтажники называют площадь дома. Считается, что мощность агрегата нужно подбирать из расчета 1 киловатт на 10 квадратных метров пространства. Здесь размер газового котла важен, но имеет, пожалуй, вторичное значение.
Профессионалы советуют принять к сведению:
- количество жильцов в квартире или частном доме;
- строительные материалы, из которых возведены стены и крыша;
- наличие или отсутствие подвала;
- монтаж теплого пола или легкое напольное покрытие;
- погодные условия в зоне строения;
- количество оконных проемов и качество установки стеклопакетов;
- тип остекления окон;
- этажность.
Отвод дымовых газов
Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:
- поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
- допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
- каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
- материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
- конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
- высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.
Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.
Цены: итоговая таблица
| Модель | Мощность, кВт | Кол-во контуров | КПД, % | Расход газа, м³/час | Стоимость, руб. |
| BAXI ECO Four 1.24 | 24 | 1 | 91,2 | 2,78 | 40 000-45 000 |
| Protherm Пантера 25 KTO | 25 | 1 | 92,8 | 2,8 | 59 000-63 000 |
| Viessmann Vitopend 100-W A1HB | 24 | 1 | 91 | 2,77 | 51 600-55 000 |
| BAXI Duo-tec Compact 1.24 | 24 | 1 | 105,7 | 2,61 | 59 000-65 000 |
| Rinnai BR-UE30 | 29,1 | 1 | 92,5 | 2,87 | 59 900-67 000 |
| BAXI ECO-4s 24F | 24 | 2 | 92,9 | 2,73 | 46 500-47 200 |
| BAXI LUNA-3 240 Fi 25 | 25 | 2 | 92,9 | 2,84 | 62 000-78 000 |
| Vaillant turboFIT VUW 242/5-2 | 23,7 | 2 | 93,5 | 2,66 | 45 600-53 000 |
Заключение
Настенные газовые котлы – это экономичное, удобное и практичное оборудование для отопления. Они способны не только обогреть помещение, но и давать горячую воду. Выбрать не так уж сложно, если разобраться во всех характеристиках. Но и покупать первый попавшийся не стоит, ведь именно от котла зависит комфорт и уют в вашем доме.
Газовые котлыКотлыНастенные
Подготовительные мероприятия
Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по расстановке вспомогательного оборудования, технических характеристик и внутреннего устройства котлоагрегата.
Для разрешения на подключение отопительного котла к газопроводу и подачу газообразного подачу в жилой дом, владелец здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.
После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения существующих замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь ответственность хозяина дома, уровень которой определяется последствиями содеянного.
Проект индивидуальной топочной разрабатывается с учетом всех выставленных в условиях технических требований и правил. Производится расчет тепловых потерь здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.
Готовый проект должен быть согласован в специальной службе надзора газоснабжающей организации. Для этого в месте с ним в контролирующий орган направляется:
- технический паспорт котла;
- инструкция изготовителя по монтажу и эксплуатации отопительного агрегата;
- копия сертификата на его соответствие действующим нормативным документам.
Buderus Logamax UO72-18K
Один из бюджетных вариантов немецких двухконтурных газовых котлов. Размеры этого образца намного меньше предыдущего итальянского лидера продаж. Габариты 700х400х300 мм снижают массу в 2 раза, что позволяет посмотреть на котел с иной стороны и найти в нем дополнительные плюсы в виде:
- Системы безопасности, предотвращающей чрезвычайные ситуации в связи с падением давления или потухшим пламенем.
- Мощности в 18 кВт.
- Температуры нагревания от 40 до 82 ˚С.
- Экономичности.
- Легкости в использовании и настройках.
- Отключения устройства при перегреве или замерзании воды и в случае отсутствии тяги.
- Низкого уровня шума.
Некоторые потребители жалуются на неважное качество пластиковых защелок и не совсем подробную инструкцию к агрегату в части распознавания и ремонта мелких поломок.
Монтаж котлов в домах индивидуальной застройки
Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.
Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.
Монтаж напольных котлов в отдельной топочной
При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:
- расширительного бака;
- нагревателя горячей воды для бытовых нужд;
- емкостного или скоростного разделителя;
- распределительной гребенки;
- не менее двух циркуляционных насосов.
Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.
Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.
Трубопроводная обвязка котла
Установить баки и котел на основания и, при наличии крепежных отверстий, зафиксировать положение с помощью анкерных болтов. Теперь можно приступать к работам по устройству дымохода и монтажу трубопроводов.
Один их циркуляционных насосов устанавливается на линии обратки между котлом и разделителем. Второй — на линии подачи после смешивания потоков теплоносителя в разделительной колонне. На линии выхода нагретой воды из котла должен быть установлен предохранительный сбросной клапан, который обеспечит защиту установленного оборудования при повышении давления.
Трубопроводы аварийного сброса нельзя подключать к бытовой пластиковой канализации, которая может быть повреждена при сливе кипящей воды. В качестве материала необходимо использовать металл. На подключении к водопроводу устанавливается регулятор подпитки отопительной системы, который в простом варианте представляет собой пропускной клапан регулирующий давление после себя.
Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводского патрубка. После этого дымовая труба должна быть переведена в вертикальное или наклонное положение под углом не менее 30°. Если в паспортных данных агрегата температура уходящих дымовых газов превышает 85°, металлические дымоходы должны быть закрыты тепловой изоляцией.
Подключение газового котла в частном доме к газопроводу, продувку топливной линии и пробный пуск газа выполняют работники газоснабжающей организации. Эти работы допускается производить силами монтажной организации, но только в присутствии представителя контролирующей конторы.
Монтаж навесных настенных котлов
В отличие от напольных конструкций, навесные модели не требуют такой сложной трубопроводной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева бытовой горячей воды и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-топочную.
Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме до 300 м 2 . При этом если учитывать расход горячей воды в двухконтурных аппаратах, то отапливаемую площадь необходимо уменьшить на 25-40%. Зато для небольших зданий настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.
Место установки котла
В массовой продаже представлены два типа навесных газовых котлов, которые различаются по способу организации подачи воздуха на горение и удаления дымовых газов. Их называют котлами с атмосферной и закрытой топкой. Во втором случае в конструкции агрегата предусмотрено наличие осевого вентилятора-дымососа и двойной коаксиальной дымовой трубы. Трубопроводная обвязка обоих типов конструктивно не отличается.
Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой нужно монтировать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Агрегаты с закрытой топкой можно установить только на наружной стене или на перегородке примыкающей к ней для того, чтобы была возможность вывода коаксиальной трубы на улицу.
Краткая инструкция по монтажу
В каждую упаковку производители вкладывают монтажный или разметочный лист, на котором начерчены контуры котла, разметка всех подключений и точки установки крепежных деталей. Его наличие значительно упрощает выполнение работы. Порядок действий по установке следующий:
- закрепите на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
- на поверхность листа нужно наклеить монтажный лист;
- в крепежных отметках просверлить отверстия и установить анкерные навесные крюки, на которые будет повешен отопительный агрегат;
- повесить котел на стену;
- проверить зазор между котлом и стеной, при необходимости снять аппарат и закрутить или выкрутить крепления;
- ориентируясь на нанесенную разметку монтажного листа выполнить подключение газового котла к системе отопления и горячего водоснабжения;
- установить газоход на выходной патрубок и подвести его к дымовому каналу или вывести на улицу;
- подключить котел к электросети через стабилизатор напряжения или устройство бесперебойного питания;
- пригласить работников газовой службы и в их присутствии соединить агрегат с газопроводом.
Нормальная работа отопительных навесных устройств может быть обеспечена только при условии стабильного электроснабжения. Даже кратковременные сбои приведут к остановке работы котла и возможному повреждению электронного блока управления. Поэтому наличие защиты является обязательным.
Viessmann Vitogas 100-F 29
Этот образец считается самым дешевым из дорогостоящих моделей бренда Viessmann. Цена в данном случае отражается на качестве и обеспечивает надежное отопление в любых условиях.
Энергонезависимый тип котла, напольная установка, высокий КПД, бесшумность, небольшой расход топлива – это минимум преимуществ из массы имеющихся. Производитель позиционирует котел, как хороший вариант обеспечения тепла с длительным сроком эксплуатации и полной автоматизацией большинства процессов.
Средние размеры напольного газового котла допускают его монтаж не только в отдельной котельной, но и на кухне, естественно, при наличии свободного пространства. Плюсами агрегата профессионалы называют подстраивающуюся под погоду автоматику, электронную систему управления и дополнительный электронный блок каскадного регулирования.
Правила эксплуатации и обслуживание газового котла
Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:
- ежегодная чистка всех установленных фильтров;
- контроль технической исправности блока управления;
- осмотр теплообменника на наличие сажи;
- проверка герметичности стыков и соединений газопровода путем обмыливания;
- чистка горелки от нагара и пыли.
Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.
