Штробление стен под электропроводку

Требования к работе

Перед тем как переходить к штроблению стен, необходимо учитывать следующие нормы и требования согласно СП 76.13330.2016 «Электротехнические устройства», актуализированная редакция СНиП 3.05.06-85 и рекомендаций опытных электриков:

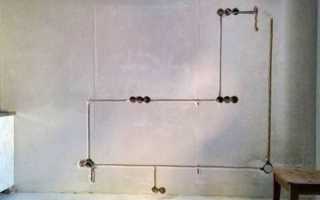

• Трасса должна проходить строго вертикально и горизонтально, никаких косых линий быть не должно.
• Поворачивать трассу от одной «электрической точки» к другой допускается 1 раз (к примеру, от распределительной коробки к розетке). Чем больше перегибов, тем больше опасных зон залегания кабеля, т.к. в месте сгиба проводник будет сильнее нагреваться.
• Максимально допустимая глубина канавки – 26 мм, ширина – 30 мм, длина – не более 3 метров (имеется в виду от распред коробки).
• Отступайте от батарей отопления и газовых труб не менее 40 см, от двери – 10 см, а от потолка либо пола не менее 5 см (но лучше также 10).
• В панельном доме запрещено делать канавки под кабель в несущих стенах. Штробить железобетонную перегородку категорически запрещается, т.к. это может повлечь за собой разупрочнение конструкции, появление трещин и дальнейшие неблагоприятные последствия. К тому же это запрещает Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы». А также Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложения №1).
• Если Вам нужно провести проводку по полу в панельном доме, делать штробу в плите перекрытия категорически запрещено. Единственный выход из ситуации – залить бетонную стяжку и предусмотреть в ней углубление для проводов. Что касается потолка, его штробление допускается только по кратчайшему пути к светильнику.
• Если нужно сделать штробу в наклонном перекрытии, к примеру, мансарде, линия должна проходить параллельно стыку поверхностей.

Учитывая все эти нормы и требования, Вы сможете правильно сделать штробу под электропроводку, чтобы последняя была безопасной, долговечной и удобной в обслуживании. Далее мы расскажем о том, как осуществить штробление стен наиболее популярным инструментом – штроборезом, предоставив пошаговую инструкцию в картинках!

Неправильный электромонтаж

Заключительная обработка: маскировка штроб под проводку

После укладки кабелей и установки коммутационных коробок необходимо:

1. Проверить работоспособность проложенной проводки и убедиться в целостности изоляции кабелей (в случае отсутствия защитных гофрированных шлангов).
2. Удалить пыль и фрагменты цементного раствора из полостей борозд строительным пылесосом.
3. При помощи кисти с длинным ворсом обработать канавки грунтовкой.
4. Дождаться испарения влаги (время высыхания указывается производителем на упаковке с грунтом).
5. Заполнить борозду гипсовой штукатуркой, в случае прокладки труб необходимо использовать монтажную пену (излишки материала следует срезать после застывания).

После затвердевания гипса или монтажной пены на стены наносят слой финишной штукатурки или иного отделочного материала. Резка борозд и укладка проводки может выполняться собственником квартиры или жилого дома своими руками, но при проведении работ следует соблюдать требования свода правил СП 76.13330.2016.

Ограничения при штроблении

Не стоит сразу хвататься за зубило и молоток. Следует вначале изобразить на бумаге план разводки и продумать расположение всех точек подключения и выходов проводки, таких как розетки, выключатели и выводы под освещение. Также следует учесть материал стен и способы их штробления. Основные правила, согласно которым производится распределение проводов в стенах, описаны в нормативных документах СНиП 3.05.06-85. Не стоит пренебрегать ими, лучше один раз не полениться и ознакомиться, чтобы знать, как правильно штробить стены под проводку.

Основными моментами являются следующие пункты:

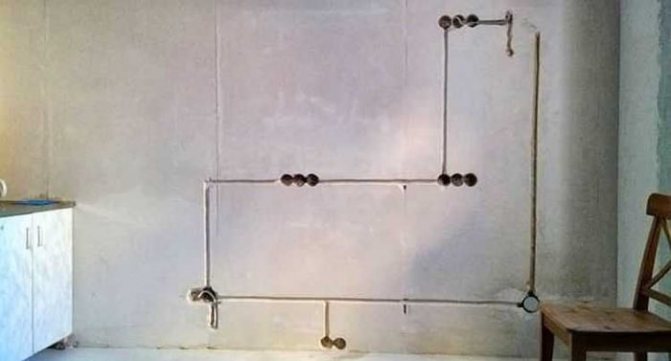

1. Штробление под проводку должно проводиться параллельно основным конструктивам здания, то есть только вертикально или горизонтально. Допускается наклон штробы только в случае прокладки параллельно наклонным стенам, например, на мансарде.
2. Проводить горизонтальное штробление следует на расстоянии не более 150 мм от плит перекрытия.
3. Вертикальная штроба (борозда) должна отстоять от дверных, оконных проемов и углов не менее 100 мм, а от газовых труб – не менее 400 мм.
4. Ширина и глубина штробы не должны превышать 25 мм. Длина одной штробы не должна превышать трех метров.
5. Желательно свести к минимуму повороты штробы на пути от распределительной коробки до выключателя или розетки. Лучше всего, если ограничиваться одним углом перехода от горизонтали к вертикали без учета поворотов в горизонтальной плоскости в стыках стен.
6. Нельзя делать горизонтальные борозды в несущих конструкциях. Это касается всех стен панельного дома, ведь там все они несущие, за исключением мелких перегородок.

Согласно этим правилам производится планировка разводки. После этого можно производить непосредственно штробление стен.

Можно ли штробить несущие стены? Штробление стен регламентируется правилами перепланировки, которые для каждого региона могут слегка разниться. Однако по общепринятым нормам, подобные действия недопустимы во всех видах типовых многоэтажных домов.

Правила, обязательные для всех

Для начинающих «канавкоделов» штробление стен под проводку всегда начинается с детального изучения процесса, иначе некорректный план разводки, выполненный без учета всех требований, изложенных в нормативных документах (СНиП 3.05.06-85), придется переделывать. Основные их пункты таковы:

1. Канавки-штробы должны располагаться строго вертикально либо горизонтально. Любые косые углубления запрещены. Исключение одно — стены, имеющие уклон: например, в мансарде. В этом случае штроба должна идти параллельно ему. Любые пересечения бороздок запрещены.
2. Соблюдение размеров штроб и длины трассы обязательны. Максимальная глубина канавки составляет 26 мм, ширина — 30 мм, но последний параметр больше зависит от количества проводников. Длина от распределительной коробки до точки не может превышать 3 метров.
3. Поворачивать канавку, расположенную между двумя электроточками, можно только один раз, так как любой перегиб кабеля приводит к тому, что он будет в этом месте сильнее нагреваться. Такое условие — потенциальная опасность.
4. Отступы — обязательное требование. От пола и потолка надо дистанцировать штробы на 100 мм (в исключительных случаях позволяется сделать минимальный отступ — 50 мм), от дверного проема — 100 мм, от газовых труб, радиаторов — 400 мм (больше — лучше).
5. Штробление под проводку внутренних несущих перегородок запрещено. При необходимости такую операцию должен одобрить муниципальный орган. На первых этажах многоэтажных зданий обустройство канавок требует предельной осторожности. Причины — немалые нагрузки.
6. При штроблении потолка (эта операция нежелательна) определяют самый короткий путь до осветительного прибора. Напольное перекрытие также трогать не рекомендуют. Возможный выход — обустройство канавок в бетонной стяжке. Ее заливают, оставляя место для проводки.
7. Металлический каркас (арматуру), расположенный в стене, тревожить не разрешается. Но так как он находится на глубине 40-50 мм, до него обычно не добираются даже при укладке крупных кабелей. Штробление в панельных домах обязательно требует разрешения органов контроля.
8. Особенно опасно сильно углублять горизонтальные штробы, причины понятны — в этом случае уменьшается несущая способность стены. Такие участки рекомендуют делать без штроб — за натяжными или подвесными потолками, а спускать коммуникации по вертикальным канавкам.
9. При подводе к выключателю либо розетке допускается небольшое нарушение правил — увеличение глубины штробы для более удобного захода в монтажную коробку, однако ограничения относительно каркаса должны соблюдаться и в этих случаях.

Только корректный чертеж и штробление с учетом всех правил гарантирует бесперебойную, безопасную работу скрытой электропроводки.

Технология штробления стен

Проштробить стену можно несколькими способами:

Молоток и долото

• Канал можно проштробить, постукивая молотком по долоту
• Канал в слое штукатурки можно пробить с помощью молотка и долота.
• Штукатурка представляет собой, по сути, мягкий материал.
• Лёгким постукиванием молотка по долоту пробивают канал нужной ширины. В качестве долота можно использовать стамеску.

Дрель и долото

В патрон дрели вставляют сверло для бетона. По всей длине штробы с небольшими промежутками делаются отверстия. Затем пробивают канал, удаляя долотом участки бетона между отверстиями.

Дрель + зубило

Более эффективный, но все же неудобный способ создания штроб под электропроводку представляет собой сверление через каждые 1-1,5 см отверстий по ширине будущего углубления. Когда «точечная» трасса будет готова, как показано на фото ниже, можно с помощью зубила выбить перемычки между отверстиями, в результате чего получиться не совсем ровная, но все же штроба. Недостаток такого варианта, опять-таки, затраты по времени и низкая производительность штробления бетона.

Фиксация электрического кабеля в штробе

Когда штроба готова можно приступать к прокладке электрического кабеля, но теперь возникает вопрос – как зафиксировать кабель в штробе?

2.1 Фиксация кабеля в штробе использованием специального дюбель-хомута:

В самой штробе просверливаем отверстия с интервалом 40-50 см буром диаметром 6 мм, а затем одеваем дюбель-хомут на кабель и вставляем в просверленное отверстие.

Изначально проложив кабель в штробе будут видны «проблемные» места, где кабель выпирает наружу, там в первую очередь его и нужно зафиксировать

Также вместо дюбель-хомута можно использовать стяжки, но обязательно с отверстием под саморез, как на фото ниже:

2.2 Фиксация кабеля в штробе с использованием самодельного крепежа:

Для фиксации кабеля я изготовил из остатков профиля для ГКЛ небольшие пластинки и просверлил в них отверстия, а затем также с помощью дюбель-гвоздя (можно использовать и простой дюбель и саморез) зафиксировал кабель. Весь процесс показан на фото ниже:

Шаг 1

— Используем ножницы по металлу и кусок профиля для ГКЛ:

Шаг 2

— Нарезаем небольшие пластинки:

Шаг 3

— Просверливаем в пластинках отверстия:

Шаг 4

— Буром диаметром 6 мм делаем отверстия внутри штробы и устанавливаем дюбель:

Шаг 5

— С помощью самореза и пластинки фиксируем кабель в штробе:

2.3 Фиксация кабеля в штробе с использованием гипсовой шпаклёвки:

В данном случае можно использовать универсальную шпаклёвку Кнауф Фуген или гипсовую штукатурку типа Кнауф Ротбанд. Суть метода заключаетя в том, что вы точечно фиксируете кабель в штробе небольшим количеством смеси, как правило, это делается там, где кабель постоянно выпадает из штробы.

Как правильно делать штробы

Итак, чтобы инструкция была понятной даже для чайников в электрике, предоставляем поэтапную технологию, которая позволит быстро и правильно проштробить стены под проводку в доме и квартире:

1. Защищаем остальные комнаты от пыли. Для этого на всех дверных проемов нужно повесить с внутренней стороны рабочей зоны влажную тряпку, которая будет полностью закрывать весь проем. Не следует надеяться на закрытые двери – через зазоры со всех сторон пыль запросто пройдет по всей квартире.
2. Очищаем поверхность на потолке и стенках от кусков обоев, т.к. даже небольшие куски бумаги могут блокировать движение дисков и препятствовать нормальной работе штробореза.
3. Переносим схему электропроводки в доме на стены, используя маркер и строительный уровень. Кстати, можно сделать лазерный уровень своими руками, который позволит быстрее и точнее разметить горизонтальные линии под штробление.
4. Если Вы делаете замену электропроводки в доме, дополнительно нужно убедиться в том, что под разметкой уже не проходит старая проводка. Если Вы, когда будете штробить стену, наткнетесь на провод под напряжением, удара током не избежать, не говоря уже о коротком замыкании. Чтобы найти провод в стене, можно воспользоваться самодельным металлоискателем либо специальным тестером для обнаружения кабеля. В том случае, если Вы наткнулись на старую проводку, ее нужно либо демонтировать, либо изолировать и обойти, отступив не менее 10 сантиметров в сторону.
5. После этого необходимо проштробить стену под проводку согласно разметке. Делается это не сложно, что подтверждает видео, предоставленные выше. Что касается штроб под установку распред коробок и розеток, их лучше делать дрелью со специальной насадкой – коронкой подходящего диаметра (обычно 80 и 65 мм).
6. Когда вся сеть канавок будет проштроблена, рекомендуем запечатлеть картину на фотоаппарат, чтобы потом можно было запросто найти место повреждения, ориентируясь не только на схему проводки, но и на фото.

На этом штробление стен под проводку своими руками и заканчивается. Все, что Вам осталось – вычистить штрабу и закрепить в ней кабель дюбель-хомутом, гипсовой штукатуркой либо алебастром. Об этом мы подробно рассказывали в статье: как правильно сделать электропроводку в доме.

Обращаем Ваше внимание на то, что штробить стенки нужно до штукатурки, а не после, чтобы потом одним махом заштукатурить всю трассу, приготовив поверхность к поклейке обоев либо облицовке плиткой.

Если же предоставленная инструкция показалась Вам сложной, всегда можно вызвать мастера, чтобы он не только проштробил всю сеть канавок, но и сам расключил проводку. Однако сразу учитывайте, что такое удовольствие будет не очень дешевым. На сегодняшний день цена штробления 1 метра трассы может составлять от 100 до 500 рублей, в зависимости от материала стенок.

Помимо этого, штраба под каждую розетку, выключатель и распределительную коробку обойдется Вам по стоимости 300 рублей за точку. Как Вы видите, расценки не очень дешевые и если подбить сумму за весь дом, выйдет довольно высокая цена, поэтому лучше все же постараться выполнить штробление своими руками.

Способы устройства штробы под электропроводку

Существует несколько способов устройства штробы, каждый из них имеет свои плюсы и минусы.

1.1 Штробление с использованием специального инструмента:

Для устройства штробы профессионалы используют штроборез. Это очень удобный инструмент, который позволяет выполнять большие объёмы работ в короткие сроки, но самое важное, на мой взгляд, это то, что им можно работать практически без пыли. К профессиональному штроборезу можно подсоединить промышленный пылесос, что позволяет сохранить чистоту в помещении. Казалось бы, какие могут быть минусы у этого способа? Ответ прост – наличие самого инструмента. Штроборез довольно дорогой инструмент и если вы решили делать ремонт дома самостоятельно, то приобретать такую вещь для разовых работ нерационально. Есть вариант взять такой инструмент в аренду на необходимый период, но это вопрос только вашего кошелька.

1.2 Штробление с использованием УШМ и перфоратора:

УШМ – угловая шлифовальная машинка или просто «болгарка». Для устройства штробы вам необходимо оснастить её специальным диском по бетону. Суть метода заключается в том, что на стене с помощью УШМ делается два параллельных пропила. Расстояние между пропилами и их глубина зависят от количества и размера кабелей, которые вы хотите проложить в стене. Например, если вы закладываете кабель ВВГ 3х2,5, то достаточно будет пропила глубиной 10 мм и расстояние между пропилами – 15 мм. Затем, когда пропилы сделаны, берём перфоратор, оснащённый насадкой-зубилом и выдалбливаем бетон (или кирпич) между пропилами, штроба готова.

На УШМ используем специальный диск

Делаем два параллельных пропила с помощью УШМ

Выдалбливаем бетон между пропилами с помощью перфоратора, оснащённого зубилом

Огромным минусом данного метода является то, что при пилении болгаркой образуется очень большое количество пыли. Если вы производите ремонт не в пустом помещении, то есть там есть мебель, то обязательно укройте её целлофаном, а всю цифровую и бытовую технику необходимо перенести в другое помещение, также на дверной проём можно повесить влажную ткань (например, старую простынь или штору), что будет препятствовать распространению пыли.

Такой метод устройства штробы очень распространён. Так как инструмент, который используется довольно легко найти. Также плюсом является то, что он относительно бесшумный, если такой термин вообще применим при устройстве штроб.

1.3 Штробление с использованием только перфоратора:

Предыдущий способ я назвал относительно бесшумным… относительно именно данного метода. Этот метод используется, если вы окончательно решили испортить отношения с соседями. Сделать штробу с помощью перфоратора можно несколькими способами:

1) Если штроба устраивается в «мягком» материале (например, красный кирпич), то штробу можно устраивать с использованием перфоратора, оснащённого зубилом в режиме «отбойного молотка»

2) Если же материал более прочный, то сначала буром просверливаем отверстия по ходу штробы, а затем соединяем эти отверстия с использованием зубила или пики. Также можно насверлить отверстия по обе стороны от штробы с интервалом 20-30 мм, а затем выдолбить бетон (или кирпич) между отверстиями, этот способ по своей сути схож с методом №2.

Подготовка и разметка рабочей поверхности

Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет.

Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения. Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.

Чем делать штробы в древесине

В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской. Но кроме этих инструментов есть еще несколько специфических:

• Циркулярная пила. При достаточном уровне владения этим инструментом штробу в деревянной стене можно сделать только циркуляркой — за два три прохода постепенно расширяя пропил до необходимых размеров.
• Фрезер. Ручным фрезером тоже можно сделать аккуратную штробу. Для этого на стену можно закрепить в качестве направляющей ровную планку и ведя по ней сделать углубление, которое затем расширить до необходимых размеров. (О работе ручным фрезером можно прочесть тут.)Есть даже специальная фреза (на фото слева), но можно работать и обычной для формирования паза или боковой (справа, но ей не очень удобно в данном случае работать).

Способы закрепления проводки в штробах

Существует огромное множество вариаций закрепления кабеля в штробе. Мы рассмотрим основные:

1. Перфорированная полоса. Данный вид нейлоновых полос был востребован при постройке всеми известных домов типа «хрущевка». Эти полосы закреплялись в штробе поперек дюбелями, крепко удерживая большое количество проводов.
2. Монтажная полоса из алюминия. Это изделие присутствует на полках любого строительного магазина или в электротоварах. Однако при желании можно произвести полосу собственноручно. Для этого нужно нарезать пластичные металлические полосы. В процессе установки необходимо пробить полосу по центру, закрепить в штробе посредством самореза-дюбеля. Затем уложить наверх полосы кабель и загнуть концы изделия. Получится конструкция по типу плотного, надежного замка. Этот способ требует больших трат сил, но часто используется профессионалами в строительстве.
3. Закрепления проводки в штробе алебастром. Тут необходимо проложить провода, тут же фиксируя их при помощи раствора алебастра, замазывая им с помощью шпателя места проведения укладки кабеля с промежутком около 30 см.

   Минусом данного метода выступает тот факт, что алебастр способен быстро засыхать и невозможно развести большое количество его раствора.

4. Наиболее востребованный метод закрепления провода – это дюбель-хомут. Это дюбеля имеющие размер – 6 мм. Конец изделия представлен в виде петли, удерживающий провода.

   Поэтому данный процесс закрепления самый простой и доступный даже неопытному строителю. Тут необходимо сделать определенное количество отверстий посредством перфоратора и бура диаметром 6мм, потом установить дюбель-хомут с уже закрепленными в нем проводами.

Очень интересный способ закрепления провода в штробе видео вы можете посмотреть здесь:

Чем проделать канавки под проводку в газобетоне

При кладке стен из газобетона или пенобетона, их приходится армировать. Арматуру укладывают в прорезанные канавки — штробы. Для этого есть специальный штроброез для газобетона. Это металлическая труба с ручкой и выступом на другом конце.

Процесс очень прост — надо тянуть инструмент, прижимая его к поверхности. Пено- газобетон легко поддается обработке, потому сложностей не возникает. Можно, конечно использовать циркулярку или УШМ, но пыли при этом будет в разы больше, что в помещении не радует.

Штроборез для газоблоков

Штробление стен из кирпича

Если речь идет о прокладке проводки в доме, где еще не проводились отделочные работы, то обычно на кирпичных стенах штробу не делают. Поверх стены закрепляют плоский кабель с жилами нужного сечения, который затем закрывается штукатуркой. Обычно она имеет толщину не менее 3 см, чего более чем достаточно для прокладки кабелей 3*2,5 или 3*4. Большие все равно редко используются.

Если же по каким-то причинам вас такой вариант не устраивает или хотите проложить кабели в гофрошланге, штробление стен под проводку происходит точно также и теми же инструментами что и для бетона. С той лишь разницей, что режется кирпич проще и быстрее.

Штрабы в кирпиче делать проще.

Фиксация подрозетника в бетонной стене

Подрозетник, как правило, фиксируют с помощью сухих смесей. Это может быть универсальная шпаклёвка или гипсовая штукатурка:

Шаг 1

— Очищаем отверстие от остатков бетона и пыли:

Шаг 2

— Разводим небольшое количество сухой смеси (я использовал Кнауф Фуген):

Шаг 3

— Подготавливаем подрозетник (убираем заглушку), заводим кабель внутрь и пробуем установить подрозетник в нишу :

Шаг 4

— Убедившись, что монтажу подрозетника ничто не препятствует, добавляем готовую смесь в нишу под подрозетник (если нет узкого шпателя, то можно просто одеть резиновую перчатку и сделать всё рукой):

Шаг 5

— Акуратно вдавливаем подрозетник в отверстие, выравниваем его, имеющиеся отверстия и полости шпаклюем:

Можно ли штробить несущие стены

По идее, при ремонте электропроводки в квартире, необходимо заказывать проект. При его разработке учитывается наличие и расположение несущих стен, и возможности прокладки в них штраб. В результате выдается план, на котором точно указано где и что надо прокладывать, какой ширины и глубины должна быть каждая канавка. Остается только выполнить все в точности.

Если вы переживаете, насчет того, чтобы не повредить несущие стены во время работ, подайте запрос на разрешение в УК. Они должны поднять документы и посмотреть, насколько велик запас прочности в вашем доме. Скорее всего, разрешение дадут.

По готовому проекту штробление стен под проводку делать безопасно

Но так мало кто делает. В основном рисуют план (если рисуют), потом его переносят на стены, и начинают работы. Если штробление стен под проводку проводится в таком порядке, в несущих стенах не делают канавки более 20 мм глубины и ширины и просто надеются, что ничего не повредят.

Возможно ли штробление стен в панельном доме

Если проштробленный канал не оголил арматуру железобетонной плиты, то беспокоиться не стоит. Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Делать штробу надо таким образом, чтобы несущая стена не имела каналов с оголённой арматурой.

Штробление стен под проводку: порядок и техника безопасности

Так как прокладка проводки должна проводится по определенным правилам (описаны выше), то сначала стоит нарисовать план, продумать размещение всех розеток, выключателей. Желательно план рисовать в масштабе, делать это можно в специальных программах для черчения схем, а можно — на бумаге. Потом на стены переносятся точки, где устанавливаются розетки, выключатели, люстры, бра, распаечные коробки. После этого их соединяют в единую систему системой линий, по которым затем прокладывают штробы.

Затем при помощи детектора проводки проверяете нет ли под проложенными трассами уже действующей проводки (если делаете ремонт), при необходимости вносите коррективы. Только после этого собственно начинается штробление стен под проводку.

Сначала можно при помощи дрели и специальной насадки — коронки подходящего диаметра — насверлить отверстия под установку подрозектриков и монтажных коробок. Потом можно приступать к штроблению.

Штробление стен под розетки в бетонной стене

С тем как проложить электропроводку в стене мы разобрались, теперь освоим то, как сделать отверстие под подрозетник в бетонной стене разными способами:

3.1 Устройство штробы под розетку с использованием перфоратора и специальной коронки:

Данная коронка устанавливается на перфоратор вместо бура.

При выборе коронки необходимо обратить внимание на следующие параметры:

• Диаметр (я использовал коронку диаметром 68 мм под стандартный подрозетник);
• Материал для которого предназначена коронка (бетон, кирпич, камень);
• Метод сверления (я использовал коронку для ударного сверления).

Параметры, коронки, которую использовал я представлены на фото ниже:

Процесс устройства отверстия (ниши) под подрозетник с помощью специальной коронки:

Шаг 1

— Делаем разметку:

Шаг 2

— Начинаем сверлить в ударном режиме:

Шаг 3

— Скалываем высверленный кусок бетона с помощью подручных инструментов или перфоратора, оснащённого зубилом:

Шаг 4

— Отверстие (ниша) под подрозетник готова:

3.2 Устройство штробы под розетку с использованием перфоратора, оснащённого буром и зубилом:

В месте установки подрозетника высверливается множество отверстий, а затем используется зубило или пика и лишний материал выдалбливается.

3.3 Устройство штробы под розетку с использованием УШМ и перфоратора:

Данный метод будет приемлим, если у вас нет коронки, но необходимо смонтировать несколько подрозетников в один ряд. Размечается участок, на котором будут установлены подразетники, затем по периметру делается глубокий пропил с помощью УШМ, затем излишки бетона внутри пропила выдалбливаются перфоратором.

Самодельный уловитель пыли для болгарки

Мастера часто прибегают к собственноручному изготовлению защитного кожуха на шлифмашину под пылесос. Такая завеса поможет отводить пыль. Для работы нужно взять:

• кастрюлю алюминиевую;
• измерительные инструменты;
• болгарку;
• краску.

Из нижней части кастрюли вырезается кожух по диаметру рабочего колеса болгарки. Здесь нужно точно просчитать глубину работы диска. От него зависит высота формируемого среза.

Из остатков кастрюли вырезают посадочную ось. На болгарку примеряют сечение вытяжного приспособления. Надежно крепят его.

По такому же методу собирают патрубок для шланга простого бытового пылесоса. Края готовой конструкции аккуратно, по единой линии загибают внутрь. Это нужно для прикрепления боковых стенок. Их можно сделать из любого материала (металлический лист и др.). Остается придать готовому приспособлению эстетичный вид: зачистить стыки и покрасить краской.

Перед началом штробления нужно обязательно разметить стены. Это необходимо для того, чтобы случайно не повредить старую проводку, арматуру несущих конструкций и не нарушить основные требования СНиП к проведению таких работ. Разметку делают при помощи уровня/линейки и строительного карандаша.

Имейте ввиду

Предоставленная выше инструкция подходит в том случае, если Вы хотите сделать штробу в монолитном либо кирпичном доме с соответствующими стенами. Однако на сегодняшний день внутри жилья могут быть возведены газобетонные, деревянные и гипсокартонные перегородки. О том, как самому проштробить один из нестандартных вариантов стен мы и поговорим далее.

При монтаже электропроводки в бане либо деревянном доме Вы столкнетесь со стенками из бревна либо профилированного бруса. Делать штробы в дереве нельзя правилами безопасности, да и это не целесообразно, т.к. придется не штробить бревно, а пилить в нем специальные углубления. Такое занятие будет очень сложным и займет много времени, поэтому в случае с деревянными стенками применяют монтаж открытой электропроводки.

Если же нужно проложить кабель в деревянном полу, штробление тут, опять-таки, невозможно, поэтому нужно предусмотреть вариант укладки под досками за дсп, утеплителем и другими слоями пирога. В этом случае кабель прокладывают в трубах с локализационной способностью, то есть металлических тубах. Вообще электропроводка в деревянном доме – это не сложно, но имеется ряд нюансов. Скрытая электропроводка в сгораемых стенах и перекрытиях возможна также в металлических трубах, но не в гофре.

Открытая электропроводка в деревянном гараже (с использованием кабель-каналов «под дерево»)

Если вы всё же собираетесь прокладывать проводку в гофре в полу или стенах из дерева и других горючих материалов – вы должны обеспечить защиту слоем толщиной в 10 мм из негорючего материала. Это может быть штукатурка, алебастр и прочее (ПУЭ 2.1.40, Глава 2.1).

В стенах из гипсокартона штробить горизонтальную и вертикальную трассу также не получиться, т.к. лист гкл очень тонкий и хрупкий. Кабель попросту укладывается за гипсокартонную перегородку в гофре, между профилями. Единственное, что Вы можете сделать в гипсокартоне – коронкой проштробить отверстия под розетки и выключатели света, как показано на фото.

Если Вам нужно сделать штробу в кафельной полу (к примеру, в ванной комнате либо на кухне), здесь сложностей не должно возникнуть, удобнее всего будет использовать болгарку либо штроборез. Не следует штробить кафель перфоратором, т.к. Вы только повредите материал – плитка потрескается, после чего придется полностью менять напольное покрытие. Не забывайте, что при работе с камнем и кафелем нужно устанавливать алмазный диск, который предназначен для работы с таким материалом.

Ну и последний из популярных материалов – газобетон. Самостоятельно сделать штробу в газобетоне можно специальным ручным штроборезом, стоимость которого не превышает 1000 рублей (и то это модель от производителя). Пользоваться данным инструментом довольно просто, в чем можно убедиться, просмотрев видеоурок ниже.

Необходимые материалы и инструменты

Для получения борозд в стенах из несгораемых структур выбирается комплект инструментов из списка:

• слесарное или строительное зубило и молоток;
• электрическая дрель или перфоратор;
• угловая шлифовальная машина с набором абразивных дисков;
• специальный электрический штроборез (или бороздодел).

Для обнаружения линий старой проводки и арматуры внутри стен используют специальный детектор.

Поскольку оборудование имеет высокую стоимость, то при проведении ремонта своими силами для поиска кабелей применяют индикаторную отвертку. Устройство позволяет найти проводку с глубиной залегания не более 15 мм и не реагирует на слаботочные магистрали и кабели с двойной изоляцией.

Зубило с молотком

Технология используется при выполнении коротких борозд или срочного ремонта. На стену наносят границы канала, а затем прорезают канавки зубилом, вручную регулируя глубину и интенсивность подачи инструмента. Методика не используется при резке кирпичных перегородок, ударные нагрузки нарушают монолитность кладки и вызывают частичное или полное обрушение стены.

Зубило с дрелью

Для получения борозды необходимо высверлить ряд отверстий диаметром 10-30 мм (в соответствии с шириной паза) с шагом 15-20 мм, расположенных вдоль линии штробы. Оставшиеся перемычки выбивают зубилом, полученный канал имеет неровные кромки и неравномерную глубину. Недостатками технологии являются низкая производительность труда, невозможность выполнения борозд в кирпичных стенах и большое количество пыли и грязи, выбрасываемых в помещение инструментом.

Болгарка

Угловая шлифовальная машина с абразивным кругом позволяет резать различные строительные материалы и не создает ударных нагрузок на перегородки. После выполнения параллельных надрезов центральную часть выбивают зубилом. Недостатками методики являются шумность, пыль, которая попадает в помещение, неравномерность глубины резки и риск срыва инструмента. Некоторые мастера дорабатывают оборудование, устанавливая двойной круг и защитный щиток с патрубком для подсоединения гибкого шланга пылесоса.

Перфоратор

Для резки борозд в патрон перфоратора устанавливают специальную насадку (например, бур или лопатку) из высокопрочной стали. Затем мастер проходит инструментом вдоль линий разметки, но полученные пазы имеют неравномерное сечение. Для повышения качества работ необходимо предварительно высверлить отверстия, а затем выбить перемычки лопаткой.

Технология не используется на кирпичных стенах, но применима для перегородок из бетона.

Штроборез

Самое высокое качество резки борозд под электропроводку достигается при использовании специального инструмента с электрическим приводом и окном для удаления пыли строительным пылесосом. Оборудование оснащено эргономичными рукоятками и визиром, позволяющим прокладывать канавки по намеченным линиям. В конструкции штробореза предусмотрены регуляторы для изменения глубины и ширины паза. После резки необходимо выбить центральную часть борозды тонким зубилом, канавки имеют ровные кромки и корректную геометрическую форму.

Болгарка с перфоратором

Поскольку специальный инструмент отличается высокой ценой (от 5,5 тыс. руб. за бюджетные модели китайского производства), то для ремонта используют комплект из угловой шлифовальной машинки и перфоратора. После разметки стен прорезают канавки необходимой толщины и глубины, а затем удаляют материал стальной лопаткой, зажатой в патрон перфоратора.

Следует учесть, что при резке в воздух выбрасывается мелкодисперсная пыль, работы необходимо выполнять в респираторе и защитной одежде.
