Экологичность и любовь к природе – главные причины, которые заставили полюбить дома из бруса. Для того, чтобы жилище было комфортным, надёжным, безопасным и функционально продуманным до мелочей, в первую очередь необходимо внимательно изучить доступные чертежи домов из бруса.
В газетных киосках предоставляется масса полезной специализированной литературы на тему возведения собственного дома. Но можно пойти дальше и воспользоваться услугами квалифицированного специалиста, который поможет воссоздать индивидуальное «лицо» дома.

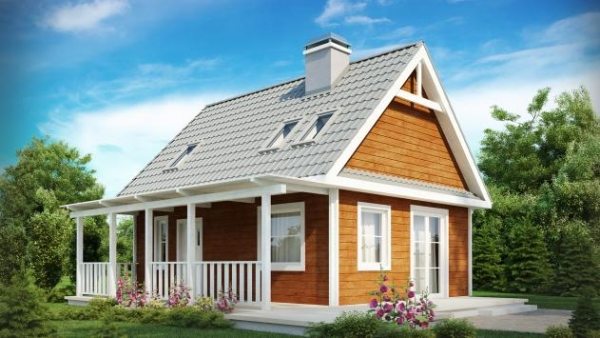

Эскизный проект коттеджа с мансардой.
Каждый по отдельности проект является результатом кропотливой работы архитектора, знающего технологию возведения и его специфику. Вопрос заключается только в одном: цена? Если она немножко смущает, вполне целесообразным будет использовать типовой проект дома и адаптировать его под себя в зависимости от личных предпочтений.
Типовые готовые проекты хороши тем, что на них готовы не только чертежи, но и спецификация вплоть до последнего шпингалета и самореза, разработана технология строительства. Воспользовавшись готовой документацией, можно не опасаться, что придётся разбирать готовую стену, т.к. в дом не пролезает купленная лестница.
Американский проект двухэтажного дома
14,3 х 17,4 м. в объеме dwg. В упаковке 3 файла dwg. 1-ый — общий вид в объеме, 2-ой — мебель, 3-ий — перекрытия и стропильная система. Все файлы между собой взаимосвязаны.
– dwg(acad2007) – 5,4Mb (Residential.zip)
Посмотрите также:
Двухэтажные дома 2 Проекты двухэтажных домов, домов имеющих три и более уровня с полезной площадью более 170 кв.м. Коттедж «Босфор» Размеры в плане — 22,2х 16,8 м. Фасады, поэтажные планы, планы кровли, фундаменты,…
Дом из бруса хорошо, а с баней – вдвойне лучше
План домика с баней и мансардой.
Читайте также:
Кто из владельцев дачного участка не испытывает желания обзавестись банькой. Какой материал использовать? По какому «сценарию» её возводить? Об этом дальше.
Непосредственному процессу строительства бани предшествует создание её проекта. Чертеж бани из бруса позволит определить нужные размеры постройки, необходимое количество материалов и оборудования. Иными словами успешный план – это залог грамотного сооружения.
Проекты и чертежи бань из бруса учитывают следующие детали:
- количество человек, которое вмещает парилка;
- одноэтажное или двухэтажное планирование;
- частота использования постройки;
- наличие террасы, бильярдной или релакс-комнаты.
Чертежи бани из бруса отличаются своим эстетическим дизайном и практичностью в эксплуатации. В строительстве коттеджей и парилки используется бревно полукруглой формы, которые плотно прилегают друг к другу.
Классическая планировка парной является достаточно востребованной в связи с уже имеющимися необходимыми просчетами затрат материала, что позволит сэкономить время и деньги.
Баня «Малышка» — экономическая целесообразность
Маленькая банька.
Несмотря на то, что эта баня отличается своими скромными размерами (4х3), она довольно удобна, вместительна и комфортабельна. Благодаря тщательному продумыванию, её интерьер включает парную, душевую и комнату отдыха.
Но самое важное неоспоримое преимущество данного проекта – это его эргономичность и экономичность. Ведь для парной главное – жар. Помещение такого рода будет довольно легко накалить до нужной температуры при минимальных затратах.
Совет! При возведении брусовой баньки возможно заложение ленточного фундамента на небольшую глубину без использования каркаса из арматуры.
Теремок с мансардой
Баня с мансардой.
Двухэтажная баня с мансардой – повышенный комфорт вашего отдыха. С практической точки зрения, постройка может разместиться на небольшом участке, исполняя роль не только парилки, но и дачного домика. К тому же «теремок» можно использовать, как под личное, так и коммерческое помещение, поскольку его интерьер вмещает весь необходимый спектр для идеального отдыха.
Мансардный этаж – многофункциональное пространство, где может располагаться спальня, гостиная, комната отдыха или кухня. В свою очередь возведение мансарды позволяет существенно сэкономить на строительном материале и рабочей силе, избавляясь от необходимости обустройства дополнительного этажа, требующего в дальнейшем значительных энергозатрат на его отопление.
Что проще: самостоятельное проектирование или покупка готового решения? Чтобы ответить на поставленный вопрос необходимо тщательно взвесить все «за» и «против», после чего принять для себя правильное решение. Необходимо учитывать некоторые факторы.
Например, проектирование двухэтажной бани гораздо сложнее, чем одноэтажной. Это объясняется тем, что в её строительстве нужно правильно рассчитать фундамент и применить сваи.
Планируем первый этаж
Для того чтобы грамотно создать проект дома на компьютере, необходимо определить все нюансы первого этажа. Для этого нужно точно знать:
- Габариты дома;
- Каков материал для строительства;
- Расположение окон;
- Расположение дверей;
- Число комнат первого этажа;
- Устройство и расположение лестницы;
- Расположение входа в подвальное помещение.
Затем размеры будущих комнат рассчитываются в соответствии с толщиной стен. Очень важно такие расчеты выполнять с максимальной точностью. Первые этажи дачных домов можно приравнять к миниатюрной двухкомнатной квартире, имеющей несколько особенностей. Возможно, это красивая лестница на второй этаж, а, может быть, камин, отапливающий все помещение.
Когда строится камин, обязательно делается разводка воздуховодов. На чертежах отражается путь воздушных трубопроводов. Когда планировка и расчет первого этажа закончены, приступают к проектированию других этажей.
Проект и планировка дачного домика 6х4 с верандой
Из вышесказанного можно сделать вывод: первым этапом проектирования дачного дома является первый этаж. Только после этого приступают к созданию фундамента. Для него делается чертеж опалубки с указанием материала и всех необходимых размеров. От того, каким будет фундамент, зависит, насколько долго будет нормально функционировать дачный домик.
-
Читайте также:
Мансарда и дачный дом
Чтобы обустроить мансарду, нужно установить монолитные перекрытия, поддерживающие первый и верхние этажи. Они в основном устанавливаются там, где планируется наличие санузла в доме или какой-нибудь комнаты. Такое монолитное перекрытие заливают в виде монолитного пояса, расположенного между этажами. Когда проектируется чертеж дома с мансардой, за основу берется проект первого этажа, из которого удаляются все лишние детали. В результате получается чертеж мансардного этажа.
Например, мансарда может иметь вид маленькой комнаты. Ее легко превратить в гардеробную или обустроить спальню.
Проект и планировка мансарды и первого этажа дачного дома 7х7
Если на мансардном этаже планируется установить камин, необходимо заранее предусмотреть выход каминной трубы. Для эстетичного вида, можно сделать на мансардном этаже небольшой открытый балкон. После того как будет готов чертеж других этажей и мансарды, делается проект крыши с базированием на всех особенностях мансарды.
На выполненном чертеже указывается подводка всех инженерных коммуникаций, обязательно отмечается место расположения электрических розеток.
Совершенно отдельно вычерчивается фасад дачного дома, показывается внешний вид строения. На основе такого чертежа подбирается угол наклона кровли, рассчитывается нужное количество окон. На последнем этапе выбирается материал, и производится расчет его необходимого количества.
Чертеж деревянного дома: особенности строения и проектной документации
Чертеж деревянного дома – строительный документ, необходимый для наглядного представления будущего строения. Он определяет параметры, пропорции и размещение комнат. С увеличением площади, сложнее сделать правильный расчет планировки.
Чертеж деревянного строения
Состав схемы
Чертежи деревянных домов из бруса состоит:
- План участка и размещение дома на нем. При этом следует разобраться с количеством этажей. Одноэтажные конструкции занимают больше места, а двухэтажные обойдутся дороже. Альтернативным решением выступает обустройство мансарды.
- Важно правильно спланировать и другие элементы пространства: баня, летний душ, септик и ландшафтное оформление.
- Проект деревянного дома с чертежами отображает параметры и расположение комнат.
Чертеж деревянного сооружения
- Изображение дома в разрезе. Оно необходимо для определения высоты стен, перегородок, расстояния окна и двери. Это позволяет правильно составить смету и подобрать составляющие интерьера, исходя из имеющихся параметров.
- План фундамента. Выбирая проекты домов, бесплатные чертежи деревянных домов позволяют соорудить ленточный или столбчатый фундамент. В первом варианте указана общая протяжённость монолитной ленты из железобетона, во втором – число столбов и их параметры.
- Схема укладки балок напольной поверхности, межэтажных перекрытий и стропил позволяет делать укладку четко по чертежу, где учитывается размещение, количество и размеры изделий.
Чертеж здания из бруса
Базовая комплектация дома из бруса
Проекты деревянных домов с бесплатными чертежами и фото включают:
- Несущие стены – брусья 15х15 см.
- Перегородки 1-го этажа из брусьев с параметрами 10х15 см, высота от 2,3 до 3 м.
- Перегородки 2-го этажа размещаются при отделке (в комплект не входят).
- Мансардный этаж имеет высоту от 1,5 до 2,5 м.
- Напольные и потолочные балки – из бруса 10х15 см.
- Черновой пол – из доски 2,5х15 см.
- Чертеж лестниц деревянных домов: винтовых, прямых или маршевых.
- Стропильная конструкция из бруса 5х15 см.
- Обрешетка кровли – доски 2,5х15 см.
- Фронтоны кровли – доски 2,5х15 см.
- Кровельное покрытие – рубероид, ондулин, черепица, металлопрофиль.
- Расходный материал (межвенцовая теплоизоляция, гвозди, скобы, нагеля, гидрозащита).
Чертеж жилого помещения из массива
Состав проекта
Чертеж деревянного дома коттеджа входит в состав проекта, аналогично, как и другие важные документы:
- Пояснительная запись.
- План фундамента.
- Поэтажный план.
- Фасады.
- Разрезы.
- План крыши.
- Общие виды.
Проекты зданий из оцилиндровки
Чертеж строительства деревянного дома из сруба создается для объектов с параметрами до 50 м кв. и до 450 м кв. При этом следует подготовить ряд документов:
- План этажей с наименованиями комнат и их площадями.
- План основания (монолитного или свайного).
- План кровли (без обшивки).
- От 2 разрезов.
- Отображение фасадных частей.
- Развёртка по стенам из бревна (без нагелей)
- 3D обзор сруба (от 3-х)
- Спецификация на сруб.
- Карта раскроя на сруб.
- Повенцовка.
Чертеж здания из сруба
Схемы по сборке изделий малых форм (до 10 куб. м). К ним относятся беседки, столики, скамейки и пр.
Дополнения. К ним относится отображение размещения нагелей с размерами, планы балок на каждом этаже, стропильной системы, 3d-обзор, узлы, спецификации и пр.
Эскизный проект – разработка схем по сборке. Все виды работ допускают однократную замену размеров сооружения (высоту, сечение сруба и пр.). Неоднократно могут меняться вторичные параметры строения (окон, дверей, архитектурных элементов и пр.).
Проект сооружения из массива
Сбор данных для эскизного проекта
Учитываются пожелания клиента, создается набросок с учетом стройматериалов и корректировки плана.
Внимание!
Важным аспектом выступает размещение дымоотводов, стояков, электрической проводки (скрытой или открытой).
Сборочные чертежи включают элементы перечисленные выше. Относительно спецификаций, все элементы создаются на производстве, а сборка осуществляется на строительной площадке. Карта раскроя оптимизирует расходы.
Экспликация
Данный элемент представлен перечнем комнат, где указана площадь и технические параметры помещений. Она представлена таблицей, где данные о площади собраны по контурам отдельных зон.
Проект дома из соснового бруса
Инженерные коммуникации: Проект отопительной системы
Определяется требуемое количество электрической энергии на обогрев.
Рассчитываются требуемое сечение контуров для теплоносителя.
- Определяется необходимое оборудование и материалы для обогрева.
- Разрабатываются схемы размещения отопительной системы.
- При создании купольного можно значительно сэкономить энергоресурсы.
Проект вентиляционной системы
- Определяется требуемый воздухообмен
- Рассчитываются параметры вентиляционных каналов.
- Определяется необходимое оборудование и материалы для воздухообмена.
- Разрабатываются схемы создания вентиляционной системы.
Проект дачного домика
Проект системы водоснабжения
- Вычисляется необходимое количество водопотребления.
- Рассчитываются контуры для подачи холодной воды.
- Подбирается необходимое оборудование и материалы.
- Разрабатываются схемы размещения контуров.
Канализационная системы
- Вычисляется общее количество сточных вод, необходимое для отвода.
- Определяется типа канализационной системы – безнапорная или напорная.
- Рассчитываются параметры канализационных каналов.
- Подбирается оборудование и материалы для качественной утилизации отходов.
- Разрабатывается схема укладки каналов.
Проект строения из древесины
При выборе типа дома, материалов для его строительства и последующей отделки, специалисты предоставляют полную информацию о достоинствах и недостатках тех или иных материалов, составят смету стоимости и договор на проведение работ.
Чертежи дачных домиков
Чтобы сделать чертежи и проекты здания, необходимо иметь определенные знания. Обычно для многих дачников это непосильная задача. Для составления проекта дачных домов требуются не только знания основ черчения, но и определенные специфические навыки.
Проект и чертеж дачного домика с мансардой
В принципе дачные дома имеют незамысловатую конструкцию и, казалось бы, очень просто создать чертеж такого строения. Но это не совсем верно. Создание такого проекта считается профессиональной задачей, которая требует полной проектной документации.
Сегодня очень легко скачать такие чертежи в глобальной Сети. Причем для каждого дачника предлагается большой выбор различных конструкций дома, материалов, и соответствующего внешнего вида.
Сделать самому проект и планировка дачи — очень сложная задача. Ее лучше всего отдать профессионалам. Они начертят чертеж и разработают всю необходимую документацию.
Проектируем дачу
Естественно, что чертеж дома обязательно делается на основе индивидуальных требований хозяина дачного участка.
Чтобы получить хороший результат, план дома должен быть разработан с учетом самых мелких подробностей. В этом случае без знания черчения просто невозможно обойтись.
Планировка дачного дома с верандой и тамбуром
Для того чтобы на чертеже был выдержан масштаб строительства дома, лучше всего воспользоваться «миллиметровкой», которая продается в любом магазине канцелярских товаров. Выбрав определенный масштаб, можно будет начертить конструкцию будущих дачных домов.
