Вытяжные вентиляторы для ванных комнат и туалетов с обратным клапаном

Мембранные. В качестве заслонки используется гибкий пластик. Этот вариант кажется наиболее предпочтительным — мембрана должна легче открываться. На деле же мембранные клапана работают хуже других. Сначала они действительно могут реагировать даже на небольшое движение воздуха. По мере накопления пыли и копоти, становятся все тяжелее и, через некоторое время, залипают.

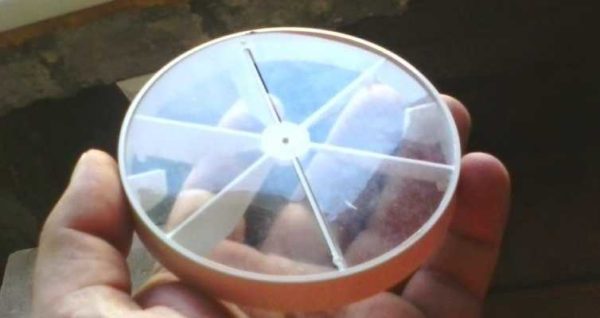

Мембранный клапан выглядит таким подвижным Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Для чего нужен обратный клапан

Основная функция клапана – пропускать воздух только в одном направлении, при возникновении обратного потока немедленно закрываться. Реализуется довольно просто: проходное сечение перекрывается заслонкой, вращающейся на поперечной оси внутри канала. Второй вариант: проход закрывается лепестками из тонкого полимера.

Справка. Все обратные клапаны, применяемые в системах отопления, водопровода и вентиляции, объединяет общее свойство – высокое аэродинамическое (гидравлическое) сопротивление потоку газов (воды). Отсюда вывод: нельзя ставить воздухораспределительные элементы где попало, рискуя нарушить схему вентилирования комнат.

При естественной вентиляции воздушные массы медленно перетекают от приточных устройств к вытяжным, проходя через все комнаты Прежде чем очертить сферу применения клапанов, напомним важный момент: большинство систем бытовой вентиляции работает естественным путем. Тяга вертикальной трубы или шахты создает разрежение и отсасывает воздух, свежий приток компенсирует потери. В каких случаях применяется обратный клапан:

1. При подключении кухонной вытяжки к выходу шахты. Чтобы сохранить естественный воздухообмен при отключенном вентиляторе, вентканал подсоединяется к тройнику с возвратным устройством.
2. Если принудительный выброс организован с помощью горизонтального воздуховода, проложенного сквозь стену. После остановки вентилятора клапан не даст проникнуть внутрь помещения холодному воздуху снаружи.
3. В системах приточно-вытяжной вентиляции с принудительным побуждением – для распределения потоков.
4. Когда необходимо устранить ошибки проектировщиков либо монтажников вентсистем с наименьшими затратами.

Решетка с вентклапаном неплохо помогает от задувания ветра на верхних этажах высотных зданий. Другой случай: конец вытяжной трубы поднят недостаточно высоко над крышей загородного дома либо плохо защищен от ветра. Но приток все равно понадобится, иначе слабая тяга не откроет створку клапана.

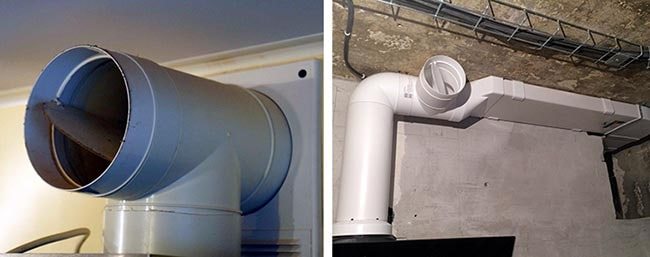

Варианты монтажа обратного клапана на воздуховоде кухонной вытяжки

Процесс сооружения системы

Устройство вытяжной вентиляции на кухне или в санузле начинается с разметки всей системы. После этого подбираются и просчитываются материалы. Никогда не спешите с расчетами. Все нужно делать взвешенно и спокойно.

При проектировании помните, что в вентиляции важна ее функциональность с возможностью максимального использования всех условий в каждой комнате. Если ошибетесь — придется использовать механические нагнетатели воздуха, что значительно повысит стоимость системы.

Для нормальной работы системы гравитационного типа желательно, чтобы у воздуховодов было как можно меньше поворотов. Рекомендовано устанавливать на возвышающиеся над кровлей вытяжные трубы турбинные дефлекторы – они усилят отток

Этапы монтажа:

1. Проектировка вентиляции.
2. Покупка оборудования: канализационные трубы, монтажные изделия, крепеж, фитинги, монтажные металлические ленты.
3. Установка кронштейнов и хомутов по местам следования вентиляционных коммуникаций.
4. Из крупных труб собирается вентиляционный стояк.
5. Сборка и монтаж воздуховодов.
6. Подключение всех веток между собой.
7. Герметизация соединений. Особой нужды в этом нет, но не помешает.
8. Установка вентиляторов и клапанов, если они предусмотрены.
9. Монтаж вентиляционных заслонок.

Финиш всех видов монтажных работ – тестирование системы на работоспособность. Все действия заключаются в проверке тяги. Для этого нужно к вытяжным каналам приложить бумажный листок или салфетку.

Проектирование или разработка схемы

Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, затем:

• Рассчитайте кратность воздухообмена во всем доме. Этот показатель зависит от объема всех помещений, их предназначения и количества проживающих. В жилых комнатах воздух должен полностью сменяться 1 раз за 1 час, а в технических помещения (туалет/ванна) – минимум 3 раза за 1 час. Сложив получившиеся цифры получаем показатель производительности, с учетом которого будет подбираться диаметр и высота вентиляционного оборудования.
• Нарисуйте схему движения воздушных потоков. Сразу прикидывайте положение втяжных и приточных каналов.
• Вычертите схему воздуховодов. Сейчас не учитывайте деталировку, придерживайтесь правил и постарайтесь вписать систему без усложнения дизайна. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так просто.

Наброски готовы. Некоторое время еще обдумайте, какие устройства у вас будут внедрены в систему и где они будут находиться.

Деталировка и сборка системы

Решив все вопросы по схеме и придав ей окончательный вид, время переходить к деталировке.

Сначала тоже проводятся расчеты, подбираются составляющие системы, оборудование и сводиться бюджет, далее:

• Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость тихого передвижения воздуха – в противном случае в доме будет стоять гул.
• Все размеры переносятся на схему.
• Деталировка. Составляется перечень всех необходимых элементов с указанием сечений.
• Подсчитывается итоговая стоимость компонентов системы вентиляции. Сведите свои желания к имеющемуся бюджету. На этом этапе вам придется несколько раз изменить компоненты, отказываясь от желанного в пользу реального.
• Рисуется итоговый проект. Не забывайте об узлах прохода каналов вентиляции через кровлю, потолок, стены, изоляционные и расходные материалы, вентиляционные решетки, крепежи и все остальные мелочи, которые в итоге выльются в приличную сумму.

Осталось отыскать, купить и установить. Написано немного, а вот нервов, времени и сил на реализацию задуманного уйдет немало. Смонтировав всю систему, еще нельзя сказать что все готово.

Воздуховоды из канализационных труб собирают в соответствии с составленным проектом. ПП трубы и фитинги соединяют стыковой пайкой, ПВХ – холодной сваркой

Систему вентиляции из пластиковых канализационных труб еще нужно тестировать и дорабатывать в процессе эксплуатации. Добиться согласованной работы каждого элемента системы тоже не так просто. Если естественный вариант вентилирования будет недостаточно эффективен, стоит модернизировать путем установки вытяжных клапанов или их приточных собратьев.

Неправильное применение элементов

Распространенная ошибка – установка на кухне либо в туалете вентиляционной решетки с обратным воздушным клапаном. Якобы, он защищает от попадания запахов из соседних квартир многоэтажного дома. Почему данный подход неправильный:

• причина проникновения неприятных запахов – опрокидывание тяги в шахте вентиляции;
• тяга опрокидывается из-за отсутствия притока, шахта большего сечения (на кухне) заставляет меньший канал (в ванной) работать в обратном направлении, воздух движется сверху вниз;
• если установить компенсирующее приточное устройство в окно или стену, обе трубы начнут вытягивать отработанный воздух, посторонние запахи исчезнут;
• вентиляционная решетка с обратными лепестками оградит квартиру от «чужого» воздуха на 90%, но оставшиеся 5–10% газов просочатся – створка не прилегает герметично;
• работа естественной вентиляции без притока не наладится.

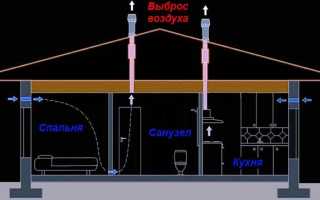

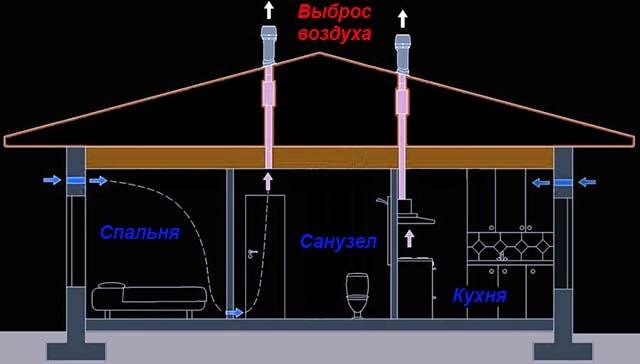

Схема действия обратной тяги – без притока кухонная шахта перетягивает воздух из канала санузла

Примечание. Как правильно сделать природный воздухообмен в загородном доме, читайте в отдельном материале.

Приведем второй пример – схему принудительной вентиляции кухни и санузла, которая встречается на многих интернет-ресурсах. Здесь задействованы 2 вентилятора на общем воздуховоде, два обратных клапана препятствуют возникновению паразитных потоков, третий отсекает наружный воздух. Почему схема на чертеже никуда не годится:

1. Согласно требованиям санитарных норм, вытяжку из ванной (санузла, туалета) запрещается объединять в один канал с вентиляцией кухни.
2. При отключенных вентиляторах запахи туалета просочатся в кухню.
3. При запуске двух вентиляторов одновременно трудно предугадать поведение воздушных потоков. Оба клапана откроются, но агрегат из ванной «передавит» кухонный, поскольку установлен на прямом участке.

Воздух из кухни и ванной нельзя сводить в один канал, схема изначально неправильная

Уточнение. Если вентилятор кухонного зонта мощнее, он «задушит» агрегат санузла и как минимум заблокирует вытяжку из туалета.

Вывод: для каждого помещения нужен отдельный воздуховод, как того требуют нормы. Тогда обратные клапаны устанавливаются на выходах горизонтальных труб, чтоб не пускать холод с улицы. Вентканалы из душа и туалета объединять разрешается, как показано на чертеже.

Каналы из санузла соединять разрешается. А чтобы при одновременной работе вентиляторов воздух не перетекал в соседнюю трубу, стыкуем их под углом 45–60°

Производительность, фильтры, управление

Продавцы рекомендуют брать для кухни вытяжку с некоторым запасом мощности. Если же производительность прибора будет ниже, он просто не справится с очисткой кухонного воздуха от загрязнений. О том, как рассчитать мощность кухонной вытяжки, подробно написано здесь.

Жироулавливающие фильтры различаются по составу как:

• органические (на основе синтепона);
• бумажные (на основе флизелина);
• синтетические (на основе акрила);
• металлические (алюминиевые или стальные).

Бумажные фильтры – это одноразовый вариант, их нужно каждый раз заменять новыми, когда они загрязнятся. Синтетические аналоги можно стирать, но делать это нужно крайне аккуратно, поскольку их легко повредить. Время от времени их тоже придется заменять, хотя и не так часто, как бумажные.

Металлические фильтры считаются самыми надежными, они представляют собой устойчивые к износу кассеты. Угольные разновидности, которые используются только в установках с рециркуляцией, также не подлежат очистке. Их необходимо своевременно заменять, иначе производительность вытяжки может существенно снизиться.

Выбирая вытяжку, следует обратить внимание на ее тип управления. Электронное управление обычно позволяет:

• автоматически регулировать уровень производительности;
• изменять режимы работы;
• настроить включение и отключение устройства в автоматическом режиме;
• включение встроенного освещения при наличии движения рядом с плитой;
• световая индикация состояния фильтров и т.п.

Среди полезных функций вытяжки встроенной в шкаф можно отметить режим остаточного хода: вентиляторы некоторое время работают после отключения вытяжки, чтобы обеспечить максимально полное удаление загрязнений.

Режим дополнительного вентилирования позволяет автоматически запускать вытяжку на малой мощности через определенные промежутки времени, чтобы поддерживать оптимальный воздухообмен в помещении кухни.

Виды возвратных устройств

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

• воздушные заслонки – гравитационные и пружинные;
• лепестковые (мембранные);
• двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых ) встречаются комбинированные модели – корпус металлический, створка пластиковая.

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дополнение. К обратным клапанам также относятся вентиляционные решетки с горизонтальными поворотными жалюзи. Принцип работы аналогичный – под действием гравитации прямоугольные створки закрываются, не пуская внутрь канала наружный воздух.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

Конструкция и принцип работы заслонок

Одностворчатый обратный клапан состоит из таких деталей:

• корпус круглой либо прямоугольной формы;
• изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
• в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).

Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».

Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.

Запорные «хлопушки» в составе других вентиляционных принадлежностей – соединителей и монтажных пластин

В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:

• если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
• если перевернуть вентклапан вверх ногами, проход останется открытым;
• при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.

«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.

Схема работы клапана-«хлопушки». Из-за смещения кверху свободная створка автоматически закрывается

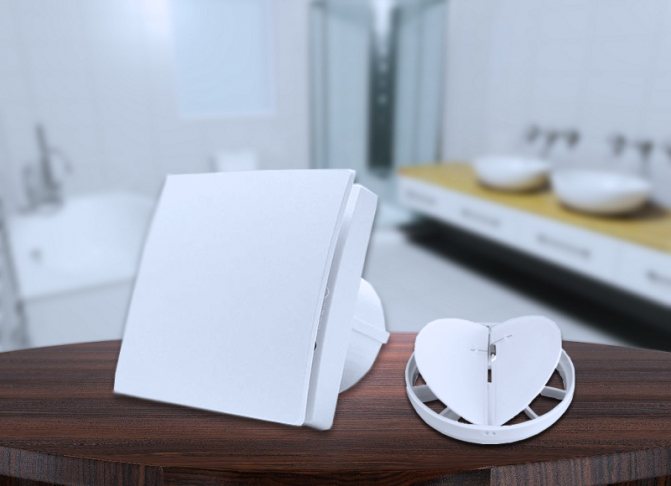

Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».

Мембранные клапаны и гравитационные решетки

В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.

Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.

Примечание. Именно такой воздушный клапан несложно сделать своими руками. Достаточно прикрепить к обычной решетке 2 пленочных лепестка, прижав картонной прокладкой с вырезами. Инструкция по изготовлению демонстрируется ниже на видео.

Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.

Зачем нужен вентилятор в ванной комнате?

Почему установка именно этой разновидности вентилятора для вытяжки в ванной является одним из лучших решений? Особые требования в области вентиляции помещений с влажным микроклиматом таковы:

• вентиляция должна обеспечить циркуляцию воздуха;
• нормализация влажности в помещении.

Главные требования вентиляции ванной — правильная циркуляция воздуха и снижение уровня влажности

Повышенная влажность в ванной комнате создаёт атмосферу, способствующую появлению и росту плесени и грибков, что приводит к разрушению стен, потолка, пола и их покрытий, порче мебели. Даже влагозащищённую технику предпочтительнее эксплуатировать в сухой атмосфере: это обеспечивает безопасность и повышает срок ее службы.

Затхлый воздух создаёт проблемы со здоровьем. Также во влажном санузле могут завестись насекомые. Наконец, неприятные запахи из вентиляционных каналов просто раздражают. Всё это приводит к снижению уровня комфорта и ухудшению уровня жизни в отдельно взятом помещении.

Различные виды вытяжных вентиляторов для ванной комнаты

Рекомендации по выбору

Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:

1. Для подключения кухонной вытяжки используйте «хлопушку» гравитационного действия, соответствующую по форме воздуховода. Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.
2. Решетка с мембранным клапаном (самодельная или заводская) ставится в проем вытяжной шахты, если тяга опрокидывается порывами ветра. От запахов лучше избавляться другим методом – установить стеновые приточные клапаны для возобновления нормального воздухообмена.
3. В частных домах воздуховод местной вытяжки нередко прокладывается напрямую через внешнюю стену. Чтобы холодный воздух не задувало ветром внутрь вентканала, снаружи установите многостворчатую вытяжную решетку.

Варианты подачи свежего воздуха в комнаты с помощью приточного оборудования В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.

Совет. Для монтажа внутри комнат покупайте недорогие пластиковые изделия. Оцинковка выглядит некрасиво, трубы и другие детали вентиляции придется зашивать гипсокартоном.

Выбор вентилятора для дома

Вытяжные вентиляторы для ванных комнат и туалетов, кухонь и погребов продаются разных размеров и модификаций, с лопастями разных форм. На некоторых есть инерционная решетка, которая, как жалюзи, закрывается, как только двигатель завершает работу. Продаются и экономные модели с встроенным таймером. Он позволяет задать время работы устройства.

При выборе рекомендовано обращать внимание на возможность регулировать мощность вытяжки и ручного отключение питания. Парилка, малогабаритная душевая, ванная комната с джакузи — для подобных помещений специалисты советуют подбирать модели с контролером влажности. Вентилятор включается автоматически, если уровень пара в помещении достигает заданной в устройстве отметки.

Если вы определились с конфигурацией вентиляции, непосредственно при покупке важно еще учитывать три фактора:

• площадь вентилируемого помещения;
• тип помещения (от этого зависит производительность);
• количество проживающих в доме человек.

Устройство должно обладать достаточной мощностью, чтобы соответствовать всем требованиям вентилируемого помещения.

Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.

   В перевернутом положении створка запорного устройства остается открытой

2. Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
3. По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
4. Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
5. Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Совет. Прежде чем сажать обратный клапан на силиконовый герметик, проверьте работоспособность схемы. Вставьте «хлопушку» в тройник, включите/остановите вытяжку 5–10 раз, меняя производительность. Заслонка должна захлопываться и открываться на 100%.

Особенности вентиляторов для окон

Отличаются оконные вентиляторы тем, что для их работы не требуются огромнейшие затраты электроэнергии. Но при всем при этом они чудесно выполняют свои функции. Бытовой хорошо справится с задачей освежения помещения в доме: кухни, гостиной, жилой комнаты, поможет справиться с проблемами слишком влажного или слишком пересушенного воздуха. Промышленный, зачастую реверсный, сможет очистить воздух от посторонних запахов и придать помещению кислорода с улицы.

Имеют при своем простом строении хороший выход КПД, потребляют минимум электроэнергии, даже при больших размерах, с небольшим уровнем шума, просты в установке. Окружающая среда не имеет значения для эффективности их работы, как в минус 30, так и в плюс 30 – вентилятор будет выполнять свою непосредственную функцию. Немаловажным есть тот факт, что к этим приборам разработаны специальные жалюзи, благодаря которым при отключении прибора не происходит потеря тепла изнутри, и не попадает холод извне.

Рис. 9. Каждая модель имеет разные параметры
