Что из себя представляет городская канализация и как она устроена

Как чистят канализацию в многоквартирном доме

Собственник жилья, подающий заявление, должен являться добросовестным плательщиком коммунальных платежей, чтобы его заявление было принято и рассмотрено. После рассмотрения заявления с собственником согласовывается удобное время проведения работ.

Замена стояка производится сотрудниками управляющей компании или подрядчиками, привлеченными УК.

Сколько стоит замена стояка канализации в квартире? Дополнительных средств при замене стояка или ответвлений от него до первого стыковочного соединения собственник платить не обязан.

Уклон трубы составляет не менее 1 сантиметра на погонный метр; изменения уклона и тем более контруклоны строго запрещены, поскольку будут неизбежно приводить к постоянным засорам.

Поскольку выпуск прокладывается в грунте, к прочности труб предъявляются довольно жесткие требования. Выпуск прокладывается:

• Чугунной трубой (в том числе из ВЧШГ — высокопрочного чугуна с шаровидным графитом);
• Оранжевой ПВХ трубой, предназначенной для наружных работ и обладающей высокой кольцевой жесткостью.

Проблемы

С зонами ответственности применительно к выпуску ситуация довольно сложная: его засоры прочищаются работниками ЖЭУ или управляющей компании, ремонт и замена осуществляются ими же; однако повреждение выпуска при просадке стенок колодца должно устраняться Горводоканалом.

Лежневка

Описание

Лежневка объединяет стояки подъезда и прокладывается с постоянным уклоном к выпуску на колодец в 1 — 2 см/м в зависимости от диаметра. В домах, построенных после 70-х годов прошлого века, типичный диаметр лежневки составляет 100 мм; в сталинках и более ранних сооружениях можно встретить лежневки диаметром 150 и даже 200 мм.

Труба укладывается на подпорки (в том числе переборки подвала) или провешивается на стальных подвесах, которые анкерятся к перекрытию. Шаг крепления зависит от диаметра и материала трубы.

Труба	Шаг крепления
Пластиковая	Не более 10 диаметров
Чугунная	Не менее 1 крепления на трубу

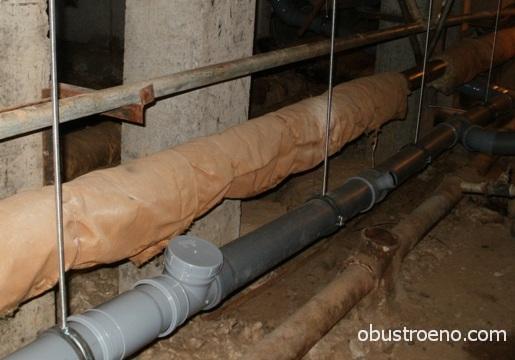

При диаметре 110 мм пластиковая канализация провешена с шагом в 1 метр.

При большом шаге крепления пластиковая труба со временем провисает, образуя контруклоны. Чугунные трубы по возможности жестко крепятся на раструбах, что исключает разрушение их заделки.

Лежневка снабжается ревизиями или (в случае чугунных труб) заглушенными тройниками для прочистки:

• На поворотах и изгибах;
• Через каждые 8 метров на прямых участках.

Проблемы

К ним относятся:

• Неизбежные засоры. В списке их причин к тряпкам и жиру добавляются строительный мусор, песок и наполнители для кошачьих туалетов, оседающие на участках с минимальным уклоном;

Извлеченная при прочистке лежневки тряпка.

При установленных заглушках и закрытых ревизиях засор лежневки или выпуска на колодец приводит к затоплению квартир нижнего этажа. В их унитазы и ванны начинают поступать стоки всего подъезда.

• Течи на раструбных соединениях (в том числе из-за разрушения раструбов).

Как решаются эти проблемы?

Устранение течи пластикового раструба сводится к повторной стыковке труб, реже — к замене кольцевого уплотнителя.

Чугунный раструб обычно приходится повторно чеканить. Как выполнить эту работу своими руками?

Восстановление герметичности чугунного раструба.

Помимо описания алгоритма этой работы, стоит упомянуть ряд ее тонкостей:

• Старую цементную заделку проще всего вынуть из раструба долотом или широкой отверткой. Цемент разбивается с помощью молотка и извлекается по всей окружности трубы;
• Старую каболку можно извлечь той же отверткой;
• При повторной чеканке вместо каболки можно использовать графитовый сальник: он куда долговечнее органического волокна с масляной или битумной пропиткой;
• Для чеканки можно использовать как специализированный инструмент (изогнутую в форме буквы Z и расплющенную на конце стальную трубку), так и широкую отвертку;
• Для заделки раструба можно использовать цементно-песчаную смесь в пропорции 1:1 или чистый цемент.

Чеканка чугунной канализации с заделкой раструба.

Засор прочищается через ближайший тройник или ревизию. Желательно чистить его сверху вниз: в противном случае вы можете не успеть увернуться от зловонного потока, устремившегося вниз по трубе.

Можно ли как-то исключить затопление квартир первого этажа при засорах лежневки?

Да. Необходимо оставить стояки ниже перекрытия подвала негерметичными и одновременно исключить попадание в подвал стоков при штатной работе канализации. Этого можно добиться двумя способами:

1. Установив вместо ревизии на стояке косой тройник;

При засоре стояка стоки польются через отвод тройника в подвал. Его затопление — тоже не подарок, но все же лучше потопа в квартире.

1. Заменив крышку ревизии на самодельную, снабженную отводом, направленным вверх под косым углом.

Принцип работы городской канализации

Городская хозяйственно-бытовая канализация является наружной канализацией для систем водоотведения в частных и многоэтажных домах. Она является сложной инженерной системой, предназначенной не только для отвода, но и для утилизации бытовых сточных вод. Такая система устроена достаточно просто и работает по безнапорному принципу естественного отвода стоков.

Центральная канализация состоит из:

• Канализационных колодцев;
• Трубопроводных сетей;
• Уличных, районных и городских коллекторов с насосными станциями перекачки;
• Очистных сооружений.

Канализационные колодцы располагают у любого здания. Именно они являются защитными механизмами, которые оберегают систему от засоров. Коллекторы представляют собой инженерные сооружения, собирающие сточные воды от двух и более линий. Сточные воды могут перемещаться по коллекторам как самотеком, так и с помощью насосного оборудования. Это зависит от особенностей рельефа.

Они выполняют механическую, биологическую и химическую очистку стоков. После этого стоки отводятся в ближайшие водоемы или реки. При этом работники сооружений всегда контролируют качество очищенной воды. Большинство очистных сооружений имеют свои лаборатории.

Этапы исполнительной съемки сетей канализаций

Объект съемки – построенные канализационные трубопроводы, а также другие коммуникационные сети и инженерные системы. Геодезисты исследуют и фиксируют характерные повороты труб, точки с изменяющимся показателем диаметра (стыки) и места разветвления. Материалы работ должны отображать нанесение новых труб с точными привязками к пунктам государственной геодезической сети и ближайшим жестким контурам. Координаты линейного объекта строительных работ проверяют на соответствие значениям проекта.

Геодезические съемки канализационных сетей на участке строительства проходят в три основных этапа.

Начинается процесс с подготовительного сбора необходимых документов и изучения карт местности с существующими подземными коммуникациями. Необходимо ориентироваться в местах прокладки газопровода, водопровода, систем водоснабжения. На следующем этапе проводят съемку с помощью высокоточного оборудования с созданием планово-высотного обоснования

Необходимо уделить внимание стыкам труб, вариативности их диаметра, аварийным выпускам, оголовкам выпуска водостока, местам поворота по всей длине сети. Геодезический контроль выполняют до засыпки траншеи грунтом. Третий этап – камеральная обработка полученных данных контрольно-геодезических работ, сравнение их с проектными значениями и составление исполнительных схем, чертежей и другой документации.

Для работоспособности системы канализации важна способность справляться с нагрузкой от количества и быстроты поступающей воды. С целью контроля этого фактора исполнительной съемке подлежат дождеприемники и ливнестоки. Обязательно также фиксируют габариты насосных водопроводных и канализационных станций, включая очистные сооружения

Детальное расположение каждого элемента системы траншей имеет важное значение при окончательном размещении на территории люков и других канализационных сооружений.

Итоговая документация по канализации и исполнительный чертеж

По окончании геодезической контрольной съемки полученные сведения обрабатывают и оформляют в виде исполнительного чертежа. В нем в виде текстовой и графической информации отображены трассы прохождения подземных коммуникаций. Данные должны быть актуализированы и соответствовать проектным значениям. Расчетная часть итогового документа включает детальные расчеты и измерения для поиска отклонений от заложенных при проектировании координат. Возможны только предельно допустимые значения, поскольку строительно-монтажные работы при прокладке канализации регулируются сводами правил и ГОСТ.

Специалисты

выполняют не только качественно исполнительную контрольную съемку сетей канализаций, но и следят за соблюдением норм и стандартов заложенных в проект. На основе материалов геодезического контроля специалисты создают исполнительные схемы котлованов и инженерных систем.

Какие бывают виды водостоков – самотечные и сифонные

В современном строительстве применяются две основные схемы устройства сточных систем:

• самотечные;
• работающие по принципу сифона.

Первые из них собирают и отводят воду с использованием желобов с уклонами. При этом система заполняется водой частично.

Система водостока, устроенная по сифонному принципу, уже на входе потока в трубу ливневой канализации отделяет воду от воздуха. В результате образуется сплошной водяной столб, и эффективность системы значительно возрастает.

При определении основных параметров ливневой канализации учитываются многие факторы:

1. Климатические условия в регионе строительства в части количества выпадающих осадков и температуры окружающей среды.
2. Тип крыши.
3. Площадь водосбора – показатель, учитывающий размеры крыши.

При эксплуатации сифонных систем необходимо выполнять следующие требования:

• ливневка должна быть тщательно утеплена, вплоть до установки греющих кабелей;
• необходима шумоизоляция, поскольку поток воды издает громкие звуки.

Оптимальная конструкция водозаборной воронки состоит из стакана и крышки. Стакан изготавливается единым с воронкой, но со съемной крышкой.

Конструктивно стакан может быть шире воронки, в таком случае его можно использовать для фиксирования краев кровельного полотна.

Подводя итог сказанному, можно выделить четыре составные части ливневой канализации в многоэтажном доме:

• воронка для забора воды с плоскости кровли;
• стояк, используемый как передаточное звено для подачи воды в низ системы;
• отводные трубы для удаления воды из сточной системы от здания;
• выпуск – отвечает за слив канализируемой субстанции в общегородскую сеть.

Кроме того, она устанавливается на стыке кровельного пирога со сливом, поэтому нуждается в тщательной герметизации. Воронка располагается в самой низкой точке участка крыши, уклон обеспечивается при заливке стяжки крыши.

Устройство внутренней канализации не представляет собой особо сложной задачи, нужно только знание и определенная профессиональная подготовка.

При проектировании и обустройстве ливневой канализации многоэтажных домов СНиП 2.04.01.85 является основным документом, регламентирующим требования к этой системе и правила ее монтажа.

Литература

• Канализация // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
• Канализация // : / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.
• Водохозяйственный словарь. — М., 1974
• СНиП 2.04.01-85* — Внутренний водопровод и канализация зданий;
• СНиП 2.04.02-84 — Водоснабжение. Наружные сети и сооружения;
• СНиП 2.04.03-85 — Канализация. Наружные сети и сооружения;
• СТО 02494733 5.2-01-2006 — Внутренний водопровод и канализация зданий;
• С. В. Яковлев, Ю. М. Ласков. Канализация (водоотведение и очистка сточных вод). 7-е изд. — М.: Стройиздат, 1987.
• Г. С. Сафаров, В. Ф. Веклич, А. П. Медведь, И. Д. Юдовский Новая техника в жилищно-коммунальном хозяйстве — Киев : Будівельник, 1988. — 128, с. : ил ; 17 см. — Библиогр.: с. 124—129 (68 назв.). — 3000 экз. — ISBN 5-7705-0097-2

Доочистка стоков в грунте

Расположение септика определяет не только тип и конструкция очистного устройства, но и применяемые технологии почвенной доочистки.

Поглотительный колодец — наиболее простое и занимающее минимум места устройство почвенной доочистки. Стоки удаляются в грунт через дно и стенки колодца, являющегося последней секцией септика либо отводящим устройством аэрационного биофильтра. Поглощающая часть колодца (дно и перфорированные стенки) должна обязательно располагаться выше уровня грунтовых вод (УГВ) и ниже глубины промерзания грунта. Если УГВна участке слишком высок, строительство поглотительного колодца невозможно. Рекомендуем максимально удалить источник питьевой воды (скважину, колодец)от поглотителя. Причём не только своего, но и соседского.

Монтаж фильтрационного колодца из перфорированных железобетонных колец. Поглощение стоков грунтом будет осуществляться как через дно, так и через стенки

Фильтрующая траншея представляет собой перфорированную горизонтальную трубу, обсыпанную гравием. Осветлённые стоки просачиваются через отверстия в засыпку, на поверхности камешков обитают бактерии, перерабатывающие биологические загрязнения. Плюсы такого решения: дешевизна, минимум земляных работ, возможность устройства фильтрации при высоком УГВ. Минус: вблизи фильтрующей траншеи нельзя сажать ни деревья, ни кустарники. При заглублении эксплуатируемой зимой траншеи выше уровня промерзания грунта её необходимо изолировать от поверхности слоем гидрофобного утеплителя. Подойдёт пенополистирол, керамзит.

Длина траншеи рассчитывается, исходя из объёма стоков и наличия вентиляции

Аналог фильтрующей траншеи с увеличенным объёмом засыпки и защищённый от атмосферных воздействий.Если инфильтратор снабдить вентиляционным выходом на поверхность и тем самым обеспечить приток воздуха в траншею, процесс переработки органики можно интенсифицировать.Устройство может быть расположено как ниже, так и выше уровня земли, частично либо полностью. Такое решение используют при очень высоком УГВ в сочетании с аэротенком с принудительной перекачкой стоков, когда иные системы не годятся. Труба и засыпка закрывается сверху полимерной «крышкой», при необходимости утепляется и засыпается грунтом. На поверхности остаётся поросший травой земляной холмик.

Инфильтратор может быть многосекционным

По сути, поле фильтрации представляет собой систему разветвлённых фильтрующих траншей. Благодаря большой протяжённости труб достигается наилучшая очистка стоков. Высаживать сад над трубами нельзя. Кстати, великолепные лужайки перед частными домами в Америке разбивают как раз над полями фильтрации, ведь 95% домов в североамериканских городках оснащено локальными канализационными системами. Поля фильтрации обходятся недорого в тёплых климатических условиях, но устраивать их в районах с большой глубиной промерзания грунта не так выгодно, слишком велик получается объём земляных работ.

Поле фильтрации — штука хорошая, но занимает немало места

Методы прочистки

Когда канализация засорилась, следует незамедлительно вызывать коммунальные службы. Среди них есть и частные, платные, которые гарантируют высокую скорость решения проблемы. Если засор небольшой, его можно устранить и самостоятельно несколькими методами:

• Гидродинамическая прочистка – одна их самых эффективных, при которой отложения смываются большим напором воды. Для этого используют специальные агрегаты, создающие давление до 200 бар. Такая установка способна удалить даже старые жировые пласты, прочно застрявший мусор, накипь и грязь.
• Механическая очистка – применение различных инструментов для устранения засора, каких как стальная проволока, трос, спирали.
• Пневматическая очистка – это удар сжатого воздуха на большой скорости, в результате которого мусорная пробка разрывается на мелкие частицы и вымывается из канализации.
• Химическая очистка осуществляется путем применением различных химических веществ для расщепления грязи. Проводить ее можно в домашних условиях, засыпав или залив средство в трубу с засором.
• Приготовить средства для очистки можно и самостоятельно из подручных ингредиентов. Это могут быть солевые, содовые растворы, лимонная кислота, кока-кола и другое. В серьезных случаях, когда стоки непомерными нормами хлыщут из унитаза или умывальника, они могут оказаться малоэффективными, но справятся с мелкими загрязнениями.

Изгибы труб

Нормы выполнения трубопроводов канализационных стоков не допускают резких изгибов и поворотов. Изменение направления потока жидкости приводит к его торможению. Как следствие, такие поворотные фитинги становятся местами засоров. Если все же схема канализации в квартире требует поворота под прямым углом, правильно будет установить последовательно фитинги с углами в 45° и 135°.

Разводка канализационной системы в многоэтажном доме устроена таким способом, чтобы слив стоков в колодец осуществлялся самотеком. В сети частного дома зачастую не удается достичь нужного уклона труб. В этом случае необходимо использовать для транспорта жидкости в колодец или септик канализационный насос.

Тестирование канализационной системы

После завершения монтажных работ систему канализации следует протестировать. Это необходимо для того, чтобы убедиться в том, что вы все правильно сделали. Обязательно нужно проверить стыки и соединения.

Протестировать систему можно довольно просто. Откройте все краны и оставьте на какое-то время. После этого пройдитесь по всем соединения и убедитесь, что везде сухо. Или под узлы трубопровода можно положить бумагу, ее намокание укажет на утечки. Если таковые имеются, высушите выявленные участки, обезжирьте и покройте новым герметиком. После высыхания тест нужно обязательно повторить.

Устройство водостока в многоквартирном доме

Конструкция внутреннего водоотвода сложнее, чем внешнего, и требует более подробного рассмотрения.

Внутридомовое водоотведение требует индивидуального проектирования, поскольку такие конструкции достаточно сложны, просчеты в этой сфере строительства грозят затоплением верхних этажей дома, переливом воды за край кровли, размывом фундамента, переувлажнением внешних стен, что может повлечь снижение их прочности.

Описание элементов системы водостока в многоэтажном доме

СНиП регламентируют количество стояков ливневой канализации на крыше здания — не менее одного на каждые 150–200 квадратных метров кровли, меньшее количество может не справиться со сбросом воды. Несколько стояков на крыше здания образуют систему водоотведения.

Водоприемные воронки изготавливают либо из металла, либо из пластика, трубопроводы водоспускных стояков могут быть из таких же материалов. Решетчатая крышка защищает воронку от попадания мусора.

Находится воронка в центре небольших уклонов, несколько поодаль от наружной стены. Месту стыка крыши и стены в холодное время года меньше всего достается тепла, исходящего от обогреваемых внутренних помещений здания, поэтому вода здесь может замерзнуть. Устройство крепления воронки к поверхности крыши должно исключать затекание воды в стыковое место. Место стыка уплотняют специальными прокладками.

Трубы стояков снабжаются ревизиями для доступа обслуживающего персонала коммунальных служб для их прочистки в случае засорения. В стенах домов делают люки напротив ревизий — сантехник их снимает и открывает ревизию.

Схема соединений стояков

Классификация

Канализационный фитинг из ПВХ (наружный)

По целям и месторасположению систему канализации можно разделить на три больших раздела:

• внутренняя канализация — система сбора стоков внутри зданий и сооружений и доставки их в систему наружной канализации;
• наружная канализация — система сбора стоков от зданий и сооружений и доставки их к сооружениям очистки либо к месту сброса в водоприёмник;
• система очистки стоков.

Дополнительные сведения: Дождевая канализация

По собираемым стокам канализация подразделяется на:

• хозяйственно-фекальную (бытовую) канализацию (обозначение К1);
• дождевую канализацию (обозначение К2);
• производственную канализацию (обозначение К3).

Хозяйственно-фекальная (бытовая) канализация бывает:

• централизованная;
• автономная;

Внутренняя канализация

• Водоприёмные приборы: раковины;
• ванны;
• унитазы;
• писсуары;
• биде;
• трапы;
• душевые кабины;
• водосборные воронки;
• производственное оборудование.

Система трубопроводов:

подводки и коллекторы — горизонтальные трубопроводы;стояки — вертикальные трубопроводы;ревизии и прочистки;выпуски в наружную канализацию;запорная арматура на выпусках;звуковая изоляция.Дополнительные элементы:

локальные системы очистки.

Наружная канализация

Элемент локальных очистных сооружений

Наружные канализационные сети, как правило, являются самотёчными, прокладываются с уклоном по ходу стоков,

Наружная канализация может быть организована по следующим системам:

• общесплавная — коллекторы принимают и дождевые, и хозяйственно-бытовые стоки;
• раздельная — существуют отдельные коллекторы для принятия дождевых и хозяйственно-бытовых стоков;
• полураздельная — сети раздельно собирают дождевые и хозяйственно-бытовые стоки, доставляя их в общесплавной коллектор.

Наружная канализация подразделяется на:

• внутридворовые сети;
• уличные сети;
• коллекторы.

Элементами наружных сетей являются:

• трубопроводы;
• колодцы (смотровые, поворотные, перепадные и так далее). Как правило, снабжены люками c крышками и скобами для спуска в них обслуживающего персонала;
• насосные станции подкачки;
• локальные очистные сооружения;
• септики;
• выпуски в водоприёмники.

Принцип работы городской канализации

Городская хозяйственно-бытовая канализация является наружной канализацией для систем водоотведения в частных и многоэтажных домах. Она является сложной инженерной системой, предназначенной не только для отвода, но и для утилизации бытовых сточных вод. Такая система устроена достаточно просто и работает по безнапорному принципу естественного отвода стоков.

Центральная канализация состоит из:

• Канализационных колодцев;
• Трубопроводных сетей;
• Уличных, районных и городских коллекторов с насосными станциями перекачки;
• Очистных сооружений.

Канализационные колодцы располагают у любого здания. Именно они являются защитными механизмами, которые оберегают систему от засоров. Коллекторы представляют собой инженерные сооружения, собирающие сточные воды от двух и более линий. Сточные воды могут перемещаться по коллекторам как самотеком, так и с помощью насосного оборудования. Это зависит от особенностей рельефа.

Они выполняют механическую, биологическую и химическую очистку стоков. После этого стоки отводятся в ближайшие водоемы или реки. При этом работники сооружений всегда контролируют качество очищенной воды. Большинство очистных сооружений имеют свои лаборатории.

Сбор, транспортировка и нейтрализация стоков

Главные приемные резервуары для канализационных отходов находятся за городской чертой. Рельеф Москвы обеспечивает стокам преодоление значительных расстояний самотеком, остальное под действием насосов принудительно транспортируется в накопительные емкости. Всего на территории столицы расположено больше 150 насосных станций.

Весь объем канализационного сброса распределяется между четырьмя очистными сооружениями. Процесс обработки нечистот идет непрерывно. Пиковые нагрузки обычно фиксируются в полдень и полночь.

Врезка:

Основная масса отфильтрованных остатков представляют собой удручающее и пугающее зрелище и отправляется на мусорную свалку. В Питере интересные выловленные экспонаты собраны в специфическом музее при очистительных сооружениях

Площадь очистной станции занимает десятки квадратных километров. Содержимое канализации приходит сюда теплым и зловонным. После приемного отделения стоки проходят механическое процеживание. На решетках остаются все посторонние вещи, что приходят с водой: тряпки, средства личной гигиены, пищевые отходы, мобильные телефоны, документы. После их отделения стоки пропускаются через песколовки. Собранная фракция промывается технической водой и становится простым песком, который годится для хозяйственных целей.

После двух этапов очистки вода продолжает оставаться мутной из-за взвешенных частиц. Механическая очистка завершается в первичных отстойниках, где происходит частичное осветление воды. Для биологического окисления органики стоки направляются в аэротенк с искусственно созданной средой для жизни и работы бактерий.

Обработка микроорганизмами длится 8-10 часов. Такая же реакция, но растянутая на недели и месяцы идет и в природных водоемах. Ускорение достигается за счет стократного увеличения концентраций бактерий. Под микроскопом содержимое аэротенка пребывает в постоянном движении. Такой эффект создают активно работающие микроскопические живые нейтрализаторы.

Бактерии оставляют после себя очищенную воду и твердый остаток. Их разделяют во вторичных отстойниках. Ил собирается и снова возвращается в аэротенк, а жидкость пропускается сквозь мелкое сито и обеззараживается ультрафиолетовыми лучами. Только после четвертой стадии очистки вода становится безопасной и может спускаться в водоемы.

Остатки илистых отложений нейтрализуются в метатенках. Здесь они теряют способность гнить и выделять неприятный запах. Дальше жижу отводят за пределы МКАД для просушки. Раньше ил был востребованным удобрением для сельского хозяйства, теперь очистительные станции тратят внушительное количество прибыли на его утилизацию.

Врезка:

Очищенная вода соответствует всем санитарным нормам, но пить ее без кипячения нельзя. Для мониторинга ее состояния на очистительных станциях часто используют пресноводных раков и моллюсков, которые быстро реагируют на превышение ПДК вредных веществ

Примерно 1/3 ила распадается на воду и биогаз, который обеспечивает работу местной котельной и теплоэлектростанции. Эти участки делают очистные объекты энергонезависимыми.

Как сделать ремонт в многоквартирном доме?

Многоквартирные дома советской застройки имеют канализационную сеть, которая состоит из металлических труб. Она довольно прочна, но трубы подвержены образованию ржавчины. Между тем, общедомовые коллекторы и наиболее большие трубы часто выполнялись из чугуна.

Основным его недостатком является шероховатая внутренняя поверхность. Она задерживает прохождение различных мелких предметов. В результате образуются засоры.

Поэтому, вопрос «засор канализации в многоквартирном доме кто виноват» возникает довольно часто. Выяснить непосредственного виновника сложно и бессмысленно. В любом случае, обеспечение нормального функционирования канализационных сетей осуществляет управляющая компания.

Засоры удаляются двумя способами:

1. Механическим, который предполагает использование стека. Это гибкий стальной прут. Его помещают в сливное отверстие раковины или унитаза, круговыми движения просовывают вглубь трубы. Данную процедуру повторяют несколько раз. Необходимо отметить, что такой способ прочистки труб является довольно эффективным, но трудоемким.
2. С помощью химических средств. Как правило, это гели со специальным составом, которые обладают способностью разлагать отходы. Таким образом, достигается удаление засоров. Данные средства просты в использовании, они не требует усилий со стороны человека и действуют очень быстро.

Существует несколько видов таких средств. Использование того или иного средства зависит от сложности засора.

В современных многоквартирных домах устанавливаются пластиковые трубы. Они не менее долговечны и прочны, чем металлические. Еще их гораздо проще демонтировать и заменять в случае повреждений.

Стояк

Описание

Типичный диаметр канализационного стояка — 100 мм. Впрочем, нет правил без исключений:

• В домах послевоенной постройки мне доводилось видеть стояки диаметром 150 мм;
• В малосемейных домах некоторых планировок кухни снабжаются отдельным стояком диаметром 50 мм.

Стояк прокладывается раструбными трубами с ориентацией раструбов вверх; на уровне перекрытий монтируются тройники и крестовины для подключения гребенок. Ревизии для прочистки предусматриваются:

• В подвале, на полметра — метр выше соединения с лежневкой;
• На крайних этажах;
• В зданиях в пять этажей и выше — через каждые три этажа.

Ревизия на чугунном стояке.

Вверху стояк выводится за пределы кровли и заканчивается сообщающейся с атмосферой фановой трубой.

Проблемы

Можно выделить четыре основных проблемы канализационных стояков.

Засоры

Засор канализации в многоквартирном доме в большинстве случаев является следствием нарушения правил пользования канализацией. Стояк забивают попавшие в него из квартир или с кровли посторонние предметы.

Засор прочищается сверху вниз через ближайшую ревизию.

Ревизия вскрыта для прочистки стояка.

Для прочистки используется уже знакомая нам канализационная проволока. Прочные и габаритные предметы, попавшие в канализацию, требуют особых мер: прочистка осуществляется с кровли через фановую трубу и сводится к пробиванию засора опущенным на веревке ломом.

Нарушение вентиляции

Зимой фановые отводы стояков часто замерзают: оседающие на стенках влажные испарения постепенно снижают просвет до нуля. Тяга же в стояке никуда не пропадает; в результате ароматы канализации начинают насыщать квартиры верхних этажей через негерметичные соединения с сантехническими приборами и нарушенные разрежением, возникающим при смыве в унитазах, водяные затворы.

Намерзшие на стенках стояка испарения.

Проблема решается:

• оттайкой стояка. Для этой цели достаточно вылить в фановую трубу ведро горячей воды;
• утеплением фановой трубы, исключающим намерзание испарений на ее внутренней поверхности.

Шум

Пластиковые трубы имеют одну неприятную особенность: они делают слышимым малейший шум в стояке. В результате вы слышите слив воды соседями сверху, шум ветра в фановой трубе, стук капель не до конца закрытого крана и прочие раздражающие шумы.

Проблема шума решается двумя способами:

1. Установкой так называемых бесшумных труб. Они отличаются от обычных добавкой минерального наполнителя, увеличенной толщиной и переменной плотностью слоев;

Устройство бесшумной канализации.

Цена бесшумной канализационной трубы в 3 — 4 раза выше стоимости обычной трубы из ПВХ.

1. Звукоизоляцией стояка любым рулонным утеплителем, пенопластовой скорлупой или сооруженным вокруг стояка коробом из ГКЛ, стеновых панелей или вагонки.

Нарушение герметичности

Его типичная причина — разрушение чугунного раструба трубы или муфты под весом трубы и вследствие коррозии.

На фото — разрушенная чугунная муфта.

Дефектный участок заменяется с использованием канализационной муфты и компенсирующего патрубка:

1. Выше и ниже разрушенного раструба делаются два разреза. Расстояние между ними должно быть равно длине компенсатора;
2. Компенсирующий патрубок надевается до упора на верхнюю трубу;
3. На нижнюю трубу надевается муфта;
4. Компенсатор осаживается в раструб муфты;
5. Все соединения герметизируются.

Для ремонта чугунного стояка можно использовать пластиковую фасонину соответствующего диаметра. Поверхность чугунных труб предварительно зачищается от слоев краски и ржавчины.

Обязанности ЖЭК

Компания, которая осуществляет обслуживание, содержание, замену и ремонт общедомовой собственности многоквартирного дома выполняет эти работы в соответствии с планом их проведения.

Помните, собственник не может обратиться в уполномоченную организацию самостоятельно для замены стояка. Этот вопрос подлежит рассмотрению. Поэтому управляющая компания предоставляет ответ на обращение в письменной форме.

Чаще всего уполномоченные организации не всегда выполняют свои обязанности в срок и надлежащим образом. Иногда даже отказываются производить капитальные ремонтные работы, приводя как причину то, что у собственников многоквартирного дома имеются задолженности по квартплате. Такое обоснование незаконно для отказа от выполнения своих обязанностей.

Посмотрите видео. Канализационный стояк в квартире. Простой пример замены:

Нормы и правила по уходу за стоками и канализацией

Главной целью профилактических работ по уходу за канализацией считается обеспечение безопасной и бесперебойной работы. Выход канализации из строя грозит проблемами не только для одной отдельной квартиры, а для всего дома в целом.

Для этого разработаны специальные нормы и правила, которые рекомендуется соблюдать в обязательном порядке:

• при установке новых труб требуется соблюдать определенный диаметр отверстия. Слишком узкие трубы могут не справляться с постоянно поступающим мусором, быстро выходя из строя;
• канализационная труба должна укладываться под определенным углом, который обеспечивает естественный слив нечистот, не давая им застаиваться в одной точке;
• бытовая техника, подключенная к общедомовой канализационной системе, должна использоваться по назначению.

Несоблюдение данного условия грозит серьезными засорами;

• все профилактические работы, направленные на очистку основных узлов канализационной системы, должны выполняться в срок и в полном объеме;
• сливные отверстия, расположенные в кухонных раковинах, ванных или душевых кабинах, оборудуются защитными сетками, предотвращающими попадание в трубу мусора;
• строго запрещено заниматься самостоятельной перепланировкой и перемещением канализационных труб. В случае возникновения необходимости в перепланировке обратитесь в жилищную организацию за разрешением.

Старайтесь тщательно осматривать ведра для мытья полов, когда сливаете их в унитаз. Многие владельцы забывают извлекать из них половую тряпку, которая забивает трубу. Избежать возникновения такого засора проще простого, достаточно проявить немного внимательности, а вот избавиться от него в разы сложнее.

Гребенка

Описание

Горизонтальная труба, собирающая стоки квартиры с нескольких сантехнических приборов, прокладывается диаметром 50 мм. Исключение — унитаз: отвод для его подключения не должен иметь меньший диаметр, чем его выпуск.

Отвод для унитаза выполнен трубой диаметром 110 мм.

Уклон гребенки диаметром 50 мм должен составлять 3,5 см/м. Для крепления пластиковых труб к стене используют хомуты и клипсы; точки крепления должны отстоять друг от друга не более чем на 40 — 50 см.

В отсутствие хомутов и клипс я укладывал трубы на вбитую в просверленные в стене отверстия проволоку толщиной 6 мм. Концы импровизированных кронштейнов загибались в вертикальное положение.

Соединение отводов гребенки с сантехническими приборами делается герметичным во избежание появления запахов. Для герметизации используются штатные уплотнители сборной канализации или резиновые манжеты.

Уплотнительная манжета исключит появление запахов.

Проблемы

Для пластиковой внутриквартирной канализации характерны всего две проблемы:

• Запахи. Их причина — в негерметичных соединениях гребенки с мойками и умывальниками. Для борьбы с запахами достаточно уплотнить соединения манжетами. В качестве временной меры их можно замотать обычным скотчем;
• Засоры. Типичная проблема засора 50-миллиметровой гребенки — осевший на стенках трубы жир, попадающий в канализацию при мытье посуды. Засор может быть прочищен тросиком с последующей промывкой горячей водой; однако лучше просто разобрать канализацию и вытряхнуть из труб весь накопившийся в них мусор.

Раструбные соединения с кольцевыми уплотнителями легко разбираются для прочистки.

Чугунные гребенки старых домов нередко дают течь по раструбам. Способ чеканки чугунных раструбов я описал выше.

функции и Назначение

Устройство вентиляции в многоэтажных зданиях предусмотрено действующими строительными, противопожарными и санитарными нормами. Ее главное назначение – удаление вредных примесей из воздуха в жилых (спальня, гостиная) и вспомогательных (сантехнический блок, кухня) помещениях.

Главными источниками загрязнения в квартире являются:

• кухонная плита;
• стиральная машина;
• санитарное оборудование (унитаз, ванная).

В следствии функционирования перечисленного выше оборудования в воздухе накапливаются газы и водяные пары, оказывающие негативное влияние на организм человека.

Неправильно работающую либо не делающую возложенные на нее задачи вентиляцию легко выявить по следующим показателям:

• запотевание стекол в оконных рамах;
• появление конденсата на стенах;
• сырость в углах помещений;
• грибок и плесень, покрывающие разные поверхности в квартире.

Проверить, работает ли вентиляционная шахта в многоэтажном доме, возможно и своими руками. Достаточно забрать отрезок газеты размерами 20 на 4 см и поднести его в решетке, закрывающей воздуховод.

Листок обязан «прилипнуть» к отверстию. В другом случае нужно позаботиться о ремонте либо прочистке вентканала.

Назначение и виды ливневой системы

Ливневая канализация в любой постройке предназначается для отвода атмосферных осадков. Она представляет собой инженерную систему, состоящую из множества элементов, позволяющих избежать затопления крыши здания и подмытия фундамента. Монтаж такой системы начинается с крыши. При этом она устанавливается как на плоских конструкциях, так и со скатами.

Канализация в многоэтажных домах зачастую имеет длительный срок эксплуатации

В зависимости от типа монтажа ливневая канализация делится на:

• Внешнюю. Состоит из водостоков, воронок и лотков и крепится вдоль нижних краев скатов крыши.
• Внутреннюю. Такая система позволяет собирать влагу непосредственно на крыше и отводить ее через трубопровод, скрытый в наружной стене дома.

Внешняя ливневая канализация, как правило, монтируется только в домах со скатными крышами. В некоторых случаях такую канализацию можно увидеть на домах, построенных в 60-80 гг. прошлого века. Современные многоэтажные дома проектируются с внутренней ливневкой. Такое решение отличается большей долговечностью и не портит внешний вид здания.

Система отвода бытовых стоков в многоквартирных домах устроена достаточно непросто. Это обуславливается повышенной нагрузкой на коммуникации. Из-за большого количество обслуживаемых объектов к монтажу такой системы выдвигаются серьезные требования. Ведь неправильная организация коммуникаций может привести к постоянным засорам и затоплениям в доме. Устройство систем канализации в многоэтажных домах регламентируется требованиями СНиП и государственными стандартами. Именно по ним подрядчики производят монтаж системы.

Профилактика

Я много написал о проблемах канализации, но ни словом не упомянул о том, как можно избежать их возникновения.

Нормы и правила для канализации в многоквартирном доме, обязательные для исполнения всеми жильцами, просты и понятны.

• Унитаз используется только по прямому назначению. Пищевые отходы, строительный мусор, плотная бумага, мусор утилизируются другими способами;
• Выпуски ванн, душевых кабинок и раковин снабжаются решетками или сеточками, исключающими попадание в канализацию посторонних предметов;

Сеточка защитит выпуск от попадания в него мусора.

• Самовольный перенос и изменение диаметра стояков, лежневок и выпусков на колодец строго запрещается. Хотите изменить их конфигурацию — обратитесь в местную жилищную организацию за согласованием;

Изменение конфигурации стояка требует согласования с управляющей организацией.

• Перед тем, как вылить воду после мытья полов в унитаз, не поленитесь убедиться, что в ведре нет тряпки.

Избавиться от жировых пробок в гребенке поможет простая рекомендация, которую, увы, часто обходят стороной публикуемые в СМИ правила пользования канализацией в многоквартирном доме. Мойте посуду горячей водой (буквально на грани комфортной температуры). Я давно заметил, что проблемы с жировыми отложениями начинаются летом, когда температура ГВС опускается до минимальной.

Самостоятельное устройство канализации

Для внутренней системы нужен:

• трубопровод
• стояк и фановая труба
• ревизии
• запорные элементы
• выпуск (соединение с наружной системой).

оптимальное место для стояка

Первый шаг — разводка труб от каждого прибора до стояка. Диаметр трубы у ванны, душа, раковин и моек — 50 мм, у унитаза — 100 мм. У всех сантехнических приборов монтируются колена, препятствующие попаданию в помещения неприятных «ароматов» из канализации. При монтаже и крепеже трубопровода необходимо учесть уклон (примерно 3 мм на метр). Стояк выводится над коньком и накрывается решеткой. Отверстие для вывода к наружному трубопроводу не должно быть меньше, чем 30×30 см.

Внешняя часть канализации состоит из:

• трубопровода
• колодцев
• накопительной емкости или септика.

Трубопровод, расположенный выше уровня промерзания, лучше всего монтировать из чугуна. Использование материалов из пластика допускается при закапывании ниже уровня промерзания. В систему без насоса трубопровод укладывается с уклоном

Важно, чтобы отстойник или септик располагался не ближе, чем 5 м от жилого дома и 20 м (как минимум) от колодца с питьевой водой. Кроме того, необходимо обеспечить свободный подъезд машины ассенизаторов

монтируется и укладывается трубопровод.

Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне). При этом горловина емкости по окончании работ должна расположиться немного выше уровня грунта. Пространства между септиком и стенками ямы засыпаются цементно-песчаной смесью и утрамбовываются. После присоединения к септику труб и проверки герметичности и функциональности все траншеи засыпаются.

Систему для сбора талой и ливневой воды удобнее монтировать отдельно. Это позволит не увеличивать объем септика. Кроме того, талая и дождевая вода намного чище, чем бытовые стоки, поэтому ее можно использовать для технических нужд (например, полива).

Сначала нужно произвести на поверхности разметку и выкопать траншеи под отводы и трубы (с учетом уклона), а так же ямы под дождеприемники. Траншеи под отводы бетонируются, на дно траншей под трубы устраивается песчаная подушка толщиной 10 см. Водосборники обязательно оснащаются воронками, которые закрываются сетками. Все элементы ливневой системы соединяются.

Стоимость подключения системы канализации частного дома к общей сети зависит от стоимости оформления всех необходимых документов, объема материалов и их вида, стоимости работ подрядчика по монтажу. В зависимости от региона, общая сумма варьирует в пределах 50−150 тысяч рублей. Стоимость автономной системы может составить от 500 тысяч до 1,5 миллиона рублей. Чтобы сэкономить, можно сооружать одну систему на несколько домов.

Основные методы очистки сточных вод

Другие же сливные жидкости требуют очистки на специально оборудованных станциях:

• Механический способ очищения удаляет из стоков пластик, битый камень, песок и другой твердый мусор. Часть его уже осела в песколовках канализационной сети. Эти устройства также являются узлами механической очистки и необходимы для предотвращения засоров магистрали. Принцип очищения основан на силе гравитации, благодаря которой тяжелый мусор выпадает в осадок на дно фильтрационных установок.
• Химическая и физико-химическая очистка канализационных сливов основана на взаимодействии химреагентов с загрязняющими примесями чаще всего неорганического происхождения. Вредные вещества окисляются или переходят в нейтральную форму, выпадают в осадок и удаляются. Метод подходит для осветления производственных стоков, поскольку ни в ливневке, ни хозбытовой сети нет такого количества активных химических примесей. Если производство относится к вредным, первоначальную обработку жидких отходов обязательно проводят на базе предприятия.
• Биоочистка направлена на ликвидацию патогенных микроорганизмов, азотистых и фосфорных соединений. Такие загрязнения чаще всего встречаются в бытовых стоках. Чтобы их осветлить, применяют метановые тэнки, биологические фильтры, активный ил, облучение ультрафиолетом и колонии бактерий-очистителей.

Механический способ применяют для всех типов сточных вод в первую очередь. Если требуется химобработка, вначале проводят очищение механикой, затем биоочистку и только после этого вносят химреагенты.

Система канализации имеет многовековую историю. Отведение стоков из городов осуществлялось во многих странах: древнеримская и древнеегипетская, древнегреческая и древнекитайская культуры – все они знали о необходимости удаления стоков из черты города, поэтому канализация была необходимой системой.

Конечно, подключение к городской канализации частного дома в то время не было возможным, но люди все же заботились о чистоте своего города. Через некоторое время канализацией перестали пользоваться из-за многочисленных территориальных войн, что привело к самым разным неприятностям, включая эпидемии, происходившие по причине загрязнения воды в городе.

В эпоху Средневековья, например, было нормально выйти на улицу и обнаружить там нечистоты. Возрождение канализации начало проявляться в годы Просвещения, а окончательно система вжилась в человеческую жизнь после эпидемии холеры 1830 года. Древнерусская культура тоже была знакома с канализацией, но исторически сложилось так, что нормальная городская система канализации появилась в России лишь в ХХ веке.

Несмотря на то, что канализация является довольно древним изобретением, изменений в ее конструкции за все это время было сделано немного, поскольку главный принцип один – доставить стоки в место, максимально удаленное от людей. Впрочем, раньше системе было проще работать: к конструкции относились с большим уважением и не сбрасывали туда твердые и большие предметы. На сегодняшний день существуют правила приема сточных вод в городскую канализацию, но далеко не всем известно об этом.

Принцип работы общегородской магистрали

Как работает система канализации в городе:

1. Все сточные воды, кроме осадочных, через приемные магистрали транспортируются в поэтажные отводы, потом в вертикальный стояк.
2. Стояк в подвале подсоединяется к выпуску, а он – к ближайшему колодцу канализации. Резервуар обустраивают на семиметровом расстоянии от дома ниже уровня промерзания земли.
3. В колодце происходит удержание крупного мусора, устанавливаются уловители жира. Колодезный резервуар предохраняет трубы от возникновения засоров.

В зависимости от предназначения и общего числа подключенных зданий обустраивается несколько колодцев. Там осуществляется соединение труб, выполняется поэтапное очищение жидкости. При выходе из строя одного резервуара его временно заменяет другой. После прохождения колодцев стоки по коллекторной трубе направляются в очистные сооружения.

Снизу вверх

Начнем с простого перечисления элементов канализации. При перечислении мы будем двигаться против движения стоков — снизу вверх:

1. Колодец дворовой канализации находится в ведомстве Горводоканала. В нем заканчивается выпуск на колодец, отводящий за пределы стен дома стоки нескольких стояков (как правило, из одного подъезда);
2. Выпуск на колодец — труба с уклоном в его сторону, проложенная через фундамент здания и уложенная ниже уровня промерзания грунта. Выпуск выводит стоки в лоток в бетонированном дне колодца;
3. Лежневка — горизонтальная труба, соединяющая между собой канализационные стояки;

Канализационная лежневка.

Я оперирую терминами, использующимися в регионе, где мне довелось работать сантехником. Зачастую даже среди профессионалов один и тот же объект называется по-разному. Та же лежневка может называться лежаком или просто горизонтальной канализацией.

1. Стояк — вертикальная труба, собирающая стоки расположенных друг над другом квартир;
2. Гребенка — внутриквартирная канализация. Она получила свое название в те времена, когда пластиковая разводка для квартир со смежным расположением ванны и кухни делалась монолитной и действительно походила на редкий гребень для расчесывания волос;
3. Фановая труба — вентиляционный вывод стояка на кровлю.

Теперь в этом же порядке двинемся дальше.
