Навес из поликарбоната — проектирование и монтаж своими руками. 90 фото лучших современных идей

Легкое сооружение на приусадебном участке защитит от непогоды в любое время года. Перед тем, как приниматься за проектирование, следует внимательно просмотреть фото навеса из поликарбоната. Это позволит подобрать наиболее подходящий вариант.

Навес несложно сделать самостоятельно, он позволит сохранить естественное освещение. Под ним просто организовать комфортное место отдыха.

Прозрачная конструкция отличается хорошей механической прочностью, она стала отличной альтернативой стеклянным элементам в современном строительстве. Навес из поликарбоната станет идеальным решением для автомобиля, беседки, бассейна. Такая конструкция органично вписывается в окружающий ландшафт.

Общие представления, виды, критерии

Поликарбонатные навесы представляют универсальные уличные сооружения, применяемые для хозяйственных целей. Материал изготовления – полимерный пластик. Он отличается лёгкостью, гибкостью, удобством формата, способен пропускать свет, в отличие от навеса из профнастила.

При выборе исходного сырья для навесных конструкций необходимо учитывать присущие ему характеристики. Материалы на основе полимерных пластиков имеют такие преимущества:

• широкий спектр цветов, форм;
• невысокая стоимость;
• возможность изготовления матовых или прозрачных сооружений;
• длительный период эксплуатации;
• простой процесс установки.

Разновидности материалов

По типу и способу изготовления различают такие виды поликарбоната:

• профилированный;
• сотовый;
• монолитный.

Материал первого вида имеет трапециевидный или волнистый профиль. Он обычно применяется для ограждений, крыш и прочих сооружений на дачном участке.

ПреимуществаПредпочтение поликарбонату отдают из-за таких его достоинств:

1. Полупрозрачность. Частично пропуская свет, поликарбонат избавляет от жары, но не затеняет наглухо пространство под ним. Под навесом светло, отсутствует угнетающее ощущение от наличия крыши, пользователь вообще забывает о ней.
2. Привлекательный вид. Поликарбонат окрашивают в разнообразные цвета, всегда яркие и сочные. Вдобавок материал имеет гладкую блестящую поверхность, потому смотрится эффектно и футуристично.
3. Гибкость. Поликарбонат — единственный материал, позволяющий строить крыши с криволинейной поверхностью — арочные, волнистые и пр. Навесы такой формы смотрятся интересно, украшают и обогащают архитектурный ансамбль участка.
4. Малый вес. Квадратный метр сотового поликарбоната толщиной 8 мм весит всего 1,5 кг. Это позволяет строить навес из профилей небольшого сечения, отчего он кажется легким, воздушным. Также это положительно сказывается на стоимости конструкции.
5. Простой монтаж. Невесомый поликарбонат легко поднимать наверх, с этой задачей справится один человек. К тому же пластик из-за мягкости легко режется и сверлится. Раскрой можно выполнять вручную строительным ножом.
6. Неподверженность коррозии и гниению. Благодаря этому, поликарбонат не требует ухода в виде подкрашивания или обработки пропитками.
7. Низкая стоимость.
8. Стойкость к ультрафиолетовому излучению (УФИ). Большинство пластмасс под действием солнечного излучения быстро стареет, утрачивая пластичность и привлекательный вид. Поликарбонату этот недостаток, благодаря специальным добавкам, не свойственен.

Поликарбонат стоек к УФИ только с одной стороны. На него наклеивается защитная пленка. Чтобы стороны при монтаже не перепутать, рекомендуется снимать пленку после окончательной укладки материала.

Разнообразие навесных конструкций

По типу применения все сооружения делятся на три группы:

Смотрите также: Каталог компаний, что специализируются на монтаже металлоконструкций.

Самостоятельные

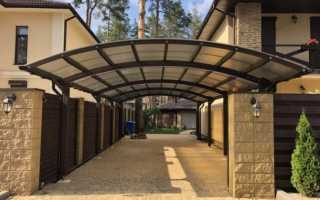

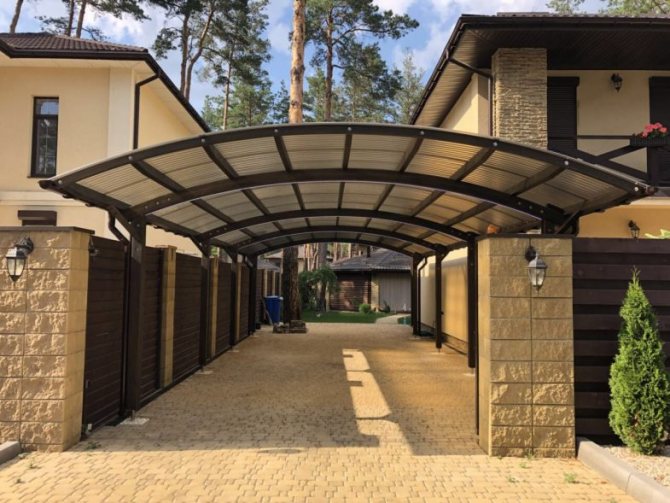

Наибольшей популярностью пользуется навес для защиты автомобильной стоянки. Сооружение может быть выполнено как в качестве самостоятельного объекта на участке, так и пристраиваться к капитальному строению. Подойдёт для владельцев небольших дворов, где нет возможности возведения полноценного гаража. Кроме этого, такое решение будет дешевле с финансовой точки зрения. Подобная конструкция надёжно защитит авто от дождя, снега, лишнего мусора.

Вариант навеса для автомобильной парковки. Источник yulsamet.ru

Ещё один популярный тип навесов из поликарбоната во дворе – беседки. Они могут быть выполнены в форме круга, прямоугольника, многоугольника. Желательно при возведении выбирать участок на возвышенности. Беседку можно сделать закрытого типа и снабдить раздвижными элементами, которые будут открываться в тёплое время, и закрыты при плохих погодных условиях. Бюджетным вариантом будет беседка на четырёх опорах с деревянной сеткой в качестве наружной стены. Беседка так же, как и автомобильный навес может примыкать к капитальной стене.

Широкое распространение в последнее время получили поликарбонатные теплицы. Они имеют ряд преимуществ перед традиционными плёночными и стеклянными вариантами. В отличие от стекла, материал более пластичный и лёгкий. В то же время он обладает высокой прочностью, способен выдержать большие нагрузки, резкие температурные перепады.

Вариант теплицы на садовом участке. Источник bifores.by

Навес для бассейна из поликарбоната – прекрасный вариант защитить искусственный водоём от нежелательного вредоносного воздействия ультрафиолета и попадания в воду мусора. Если на участке бассейн постоянного типа, то целесообразно выбрать навес с закрывающимися элементами.

Пошаговая инструкция по установке

Первым создается каркас, но для этого нужно заготовить фермы. Когда каркас будет готов, начинаем крепить к нему поликарбонат. Рассмотрим все этапы подробнее.

Обратите внимание на то, что не все виды поликарбоната имеют защиту от УФ лучей

Подготовка профиля

Если крыша будет иметь арочную или каскадную конструкцию, для сгибания профиля применяют один из методов:

• трубогибочный станок;
• нагревают детали в местах сгиба (перед этим их набивают песком) и сгибают вручную;
• надпиливают, затем гнут в противоположном направлении, а после накладывают металлические «заплатки».

Ознакомьтесь с техническими характеристиками поликарбоната перед закупкой материалов для навеса

Подготовка каркаса

Готовые металлические детали сваривают на земле, затем ставят на привязку на опоры, к которым и приваривают. Первыми монтируют переднюю часть, затем боковины. Следите, чтобы детали стояли строго вертикально – используйте строительный уровень.

Поперечные прогоны – прямоугольный профиль – приваривают на расстоянии 50–55 см друг от друга.

Последними монтируют боковины.

Пристроенные

Навес перед домом может быть выполнен в виде козырька над крыльцом. «Козырёк» поможет защитить ступеньки от попадания осадков, налипания снега и образования ледяной корки. Нужно учесть, что при вынесении козырька более чем на полтора метра делаются опорные столбы.

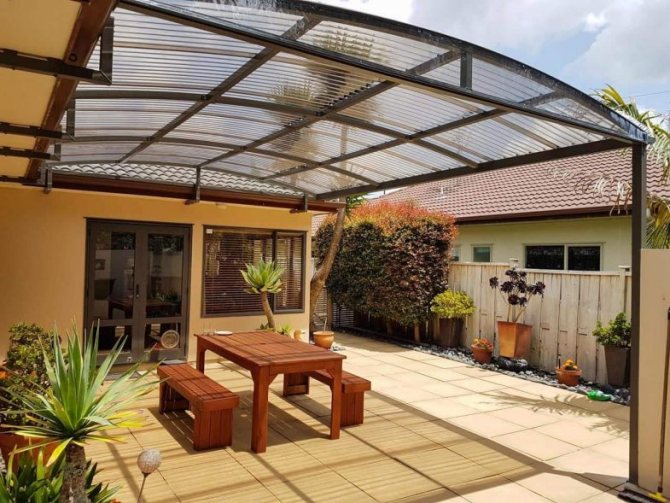

Если домовладение вместо маленького порога имеет террасу с размещёнными стульями и столом или летней кухней, то целесообразно также защитить её от осадков и нежелательных солнечных лучей. Конструкция навеса здесь аналогична «козырьку».

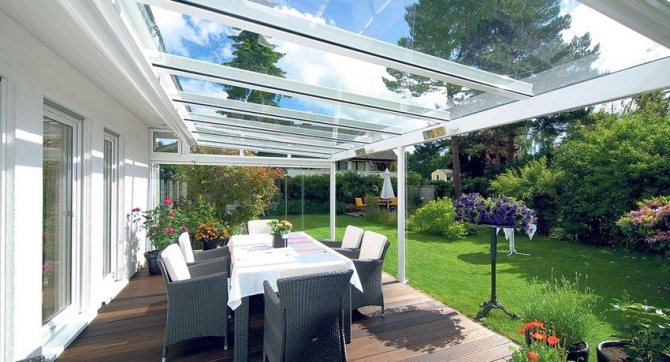

При желании во дворе частного домовладения сооружается навес из поликарбоната, пристроенный к дому. Конструкция отличается от остальных сравнительно большей площадью, может защищать обширный участок. Здесь можно организовать участки под автомобильную парковку и террасу.

Пример закрытого бассейна. Источник yandex.uz

Основные этапы установки во дворе частного дома

Для создания навеса из поликарбоната, как и других запланированных построек, необязательно обращаться к специалистам. Вы можете выполнить строительство навеса и монтаж навеса из поликарбоната своими руками. Делается это всего в несколько этапов, но для быстрого и беспроблемного завершения работ лучше предварительно изучить инструкции, как правильно крепить поликарбонат на навес и делать каркас.

Внимание! Обрешетка под поликарбонат для односкатного навеса – более простая процедура по сравнению с двускатным и имеющим сложные формы. Если у вас нет опыта, рекомендуем начать с более простых конструкций.

Процесс строительства навесов из поликарбоната на даче будет включать в себя несколько основных этапов:

• очистка территории от мусора и лишних зеленых насаждений и выравнивание площадки. Если это готовая терраса, можно сразу приступать к работе;
• создание разметки для опорных стоек;
• сверление скважин с глубиной как минимум 50 сантиметров;
• формирование каркаса для навеса из поликарбоната: установка столбов в скважины, выпрямление с использованием строительного уровня, заливка бетонной смесью;
• через три дня раствор застынет – и можно приступать к верхней обвязке методом электросварки;
• далее крепятся поперечные элементы. Теперь вы можете придать своей конструкции запланированный вид (арка, горизонтальная кровля, один или два ската);
• следующий этап – шлифовка и зачистка сварных швов;
• далее каркас грунтуется и покрывается краской;
• после готовности можно устанавливать панели из поликарбоната;
• для надежного закрепления листов используются саморезы и шайбы.

Вот и весь процесс установки таких навесов! Теперь вы сможете реализовать идею таких защитных конструкций в любом месте своего участка. Выбирайте, какой вид защитной кровли вам подойдет, смотрите фото навесов из поликарбоната – и сделайте свой отдых максимально комфортным!

Конструкции пристроенных навесов

Существует единое правило для всех конструкционных решений независимо от типа возведения: сочетание с прочими элементами домашнего экстерьера. Навесы должны вписываться в архитектурную стилистику и окружающий ландшафт. Навесные сооружение пристроенного типа имеют с одной стороны прочное крепление с капитальной стеной, а с другой – опорные стойки.

Виды каркасов кровли:

• односкатная;
• двускатная (два ската, расположенные под углом в 35-45 градусов);
• арочная;
• волнообразные;
• купольные;
• многоуровневые.

Односкатный и двускатный тип кровли обеспечивает быстрый сход снега под давлением собственного веса. Купольные и волнообразные типы крыш обычно используются для защиты и декорирования. Многоуровневые виды бывают односкатными, двускатными или арочными.

Навес с двускатной многоуровневой кровлей. Источник metal812.ru

Критерии выбора

Для того чтобы сделать навес во дворе необходимо определиться с его функциональность. Следует учесть климатические особенности местности, сложность сооружения, цель постройки. В зависимости от этих условий выбирается тип поликарбоната, его толщина. Немаловажную роль играют предполагаемая нагрузка на кровлю, зависящая от типичных климатических условий (количество выпадающего снега, ветреность), степень изгиба поверхности. При покупке изделий из полимерного пластика лучше не экономить, выбирая самый тонкий материал.

Подбор толщины материала и шага каркаса

В зависимости от типа возводимой конструкции рекомендуется использовать поликарбонат различной толщины:

Шаг каркаса зависит от толщины полимерного материала:

Козырёк над крыльцом строения. Источник artkovka.com.ua

Покупной вариант

Навес от специализированной компании обойдется дороже, но у такого варианта есть ряд достоинств:

1. Специалисты выполнят расчет по всем правилам, потому конструкция получится прочной, но не громоздкой.
2. Все работы проведут на профессиональном уровне. Для гибких металлических профилей применяют трубогиб, потому они получаются аккуратными и идеально ровными.
3. Профессионалы даже могут делать большие арки из дерева. Профиль склеивают из нескольких ламелей и выдерживают изогнутым некоторое время в специальном устройстве — пресс-вайме. Когда клей отвердеет, арка (она называется гнутоклеевой) по прочности не будет уступать металлическим аналогам.

Навес получится привлекательным и оригинальным за счет применения сложных решений, недоступных любителю.

Деревянные навесы специализированные компании строят из клееного бруса. Он набирается из досок, прошедших сушку, в специальной камере, где нагрев и уровень влажности контролируются компьютером. Это позволяет быстро и без растрескивания снизить влажность древесины до 8% – 12%, что увеличивает ее стоимость, но зато такой материал не дает усадку и не трескается.

Вместо клееного бруса можно применить более дешевый массив естественной влажности. Но на таких пиломатериалах вскоре появляются трещины.

Виды опорных конструкций

Все навесы, к какому типу бы не относились, имеют вид опорных вертикальных столбов с крышей. Материал для изготовления каркасных конструкций разный: дерево, металл, бетон, кирпич, камень. Стоит отметить, что наибольшей популярностью пользуются металлические и деревянные сооружения.

Деревянные

Подобные навесные конструкции отличаются сравнительно низкой стоимостью, поэтому наиболее распространены. Для изготовления каркаса берётся профилированный и клееный брус 100*100 (150*150) миллиметров в поперечном разрезе.

Сырьё имеет ряд недостатков: высокая горючесть, низкая устойчивость к влаге, подверженность заражению паразитами. Для предотвращения вредоносных воздействий, деревянную поверхность подвергают обработке антисептиками, огнеупорным составом, маслом, лаком.

Металлические

Металлические каркасы более прочны и долговечны, если вовремя провести обработку против коррозии. Для опор берутся трубы диаметром 50-150 миллиметров. Прочие конструкции выполняются из металлопроката, сечение которого зависит от площади закрепляемого листа:

• 40*20 миллиметров при навесе до 5 метров;
• 40*40 или 30*60 – более 5,5.

Также для опорных сооружений используются кованые элементы или сборные конструкции из алюминия.

Навес на кирпичных опорах. Источник bruschatka-moskva.ru

Недостатки

Есть у поликарбоната и отрицательные стороны:

1. Горючесть. Как все виды пластмасс, материал горит с образованием большого количества токсичного дыма. Группа горючести — Г1 (слабогорючий). Группа воспламеняемости — В2 (умеренно воспламеняемый). Группа распространения пламени — РП1 (не распространяющий, самозатухающий).
2. Высокий коэффициент температурного расширения. Из-за этого при монтаже требуется оставлять зазоры для свободного удлинения поликарбоната.
3. Низкие твердость и прочность. Чтобы поликарбонат треснул, достаточно удара средней силы. При контактах с твердыми предметами или частицами он легко царапается. Цвет от этого не меняется, поскольку поликарбонат окрашивают по всему объему, но теряются привлекательность и прозрачность.
4. Шум от падающих капель. По отзывам пользователей во время дождя создается такое ощущение, будто находишься внутри барабана.

Несмотря на недостатки, спрос на поликарбонат остается высоким. Ввиду низкой стоимости и простоты монтажа исцарапанный или треснувший лист легко и без особых затрат можно заменить.

Выводы

Для сооружения навеса во дворе частного домовладения требуется определиться с его функциональностью. Исходя из того, для чего будет использоваться конструкция, выбирается изначальный материал. Толщина профиля и шаг каркаса зависит от площади покрытия, в свою очередь, параметры опорной конструкции – площади и толщины.
