Как сделать крышу из металлочерепицы – преимущества материала, руководство по монтажу

Материалы и инструменты для монтажных работ

Для покрытия крыши металлочерепицей необходимо наличие:

• молотка;
• шуруповерта;
• рулетки;
• ножовки по металлу с небольшими зубьями;
• маркера;
• ручных ножниц по металлу;
• длинной рейки;
• электрического лобзика;
• дисковой пилы с твердосплавными зубьями;
• электрических высечных ножниц.

Обратите внимание! Для разреза металлочерепицы категорически нельзя использовать болгарку. Под воздействием ее нагретых до высокой температуры абразивных кругов выжигается цинк и повреждается полимерное покрытие, которое в течение 2 лет в местах распила покроется ржавчиной. При резке материала запрещается использовать не только болгарку, но и любые другие инструменты, что способны нагревать приближенные участки металла.

Оставшиеся на поверхности металлочерепицы опилки также могут стать причиной ее повреждения, поэтому по завершении работ их следует убирать.

Во время монтажа листов необходимо использовать исключительно оцинкованные саморезы, которые имеют резиновую прокладку. Их вкручивание осуществляется посредством шуруповерта или электродрели с наличием регулятора оборотов и реверса.

Царапины на поверхности металлочерепицы следует обрабатывать краской аналогичного цвета.

Типичные ошибки неопытных кровельщиков и меры по их устранению

1. Работайте в правильной обуви. Чтобы не повредить покрытие, при монтаже кровли из металлочерепицы, следует использовать только обувь на мягкой резиновой подошве;
2. Работайте только со специальными кровельными инструментами. Это ножницы по металлу, дрель, ручная ножовка, а также циркулярная электропила с твердотельными зубьями. Для резки металлочерепицы нельзя использовать углошлифовальные машины с отрезными абразивными кругами: резка трением создает высокие температуры в месте отреза, что приводит к испарению слоя цинка/алюмоцинка. В результате место реза теряет свою коррозионную стойкость, и такая крыша начнет в скором времени ржаветь и разлагаться коррозией;
3. Старайтесь не гнуть листы. Металлочерепичные листы можно подавать на крышу по отдельности или стопками по специальным направляющим. Это предотвратит изгиб и излом листов кровли;
4. Неправильная установка обрешетки, слишком большой шаг планок. Из-за слишком большого шага, листы черепицы могут начать прогибаться, а из-за неправильной установки обрешетки — листы черепицы могут стыковаться недостаточно герметично, также листы могут неплотно прилегать к стропилам. В этом случае кровля будет сильно шуметь на ветру, крепление саморезами к планкам обрешетки будет постепенно «расшатываться»;
5. Использование неоцинкованных саморезов без резинового уплотнения. Отсутствие уплотнения делает кровлю уязвимой для влаги. Плюс нужно учитывать, что саморезы без цинкового покрытия быстро ржавеют, на кровле появляются «ржавые» подтеки, а коррозия постепенно переходит на кровельный материал;
6. Неверная установка саморезов. Листы металлочерепичной кровли должны крепиться к обрешетки внизу волны, т. е. лист кровли нижней частью волны должен прилегать к обрешетке максимально плотно. При установке саморезов в верхней части волны, металл черепицы постепенно «устает» и ее крепление начинает расшатываться;
7. Не используйте в качестве гидроизоляции битум или рубероид. Все дело в том, что битумные материалы под металлической кровлей очень сильно нагреваются. Это создает сразу несколько проблем: высокую пожароопасность, «вытекание» гидроизоляции, неприятный запах в помещениях, расположенных под крышей.

Подготовительные работы

Во избежание несостыковок, после выполнения монтажа стропил требуется измерить скаты крыши. Проверив диагонали можно приступать к проверке прямоугольности и плоскости кровли. Имеющиеся небольшие недочеты удастся устранить посредством доборных элементов по торцам.

Обратите внимание! Уклон крыши при укладке металлочерепицей должен быть больше 14°.

Протяженность листов рассчитывается в зависимости от длины скатов – промежутка между карнизом и коньком. К полученному размеру необходимо добавить 4 см для свеса листов с карниза. При протяженности ската свыше 7 м, металлочерепицу нужно разбивать на несколько частей.

Листы следует класть внахлест один на другой на 15 см. При выполнении монтажных работ укладывая куски большой длины, удастся снизить численность стыков, но нужно учитывать, что при этом существенно затрудниться рабочий процесс.

По ГОСТу хранить металлочерепицу необходимо в помещениях без отопления, в которых материал надежно защищен от негативного воздействия осадков и прямых лучей солнца. Профили в фабричной обертке должны располагаться на прямых площадках с использованием в качестве подставок брусьев толщиной 20 см через каждые 50 см.

Внимание! Если период хранения металлочерепицы больше месяца, то ее лучше распаковать и сложить в штабеля высотой до 70 см, листы в которые перекладываются с укладкой между ними реек.

Пароизоляция, теплоизоляция и вентиляция

Некоторые недочеты при покрытии кровли листами из металлочерепицы могут привести к более серьезным последствиям, поэтому чтобы их избежать требуется учитывать несколько характерных особенностей материала:

• из-за суточных перепадов температуры на внутренней стороне листов может образоваться конденсат;
• увеличение уровня влаги внутри здания, накрытого металлочерепицей, проявляется при наличии испарений, поднимающихся с нижней части сооружения.

Указанные причины приводят к промоканию теплоизоляционного материала и уменьшению его технических параметров. Крыша обретает предрасположенность к промерзанию, на поверхности покрытия способен намерзать лед, стропильная система и обрешетка из древесины начинает гнить и появляется плесень, из-за чего возникает вероятность повреждения внутренней отделки дома.

Во избежание вышеперечисленных отрицательных последствий необходимо:

• укладывать большой слой утеплителя;
• защищать теплоизоляционный материал от воздействия конденсата, используя мембрану или гидроизоляционную пленку;
• применять пароизоляцию, которая способна обезопасить утеплитель от влаги, что поднимается из находящегося внизу помещения;
• устройство естественного вентилирования подкровельного пространства.

Рулонную гидроизоляцию требуется стелить по стропилам на теплоизолятор между карнизом и коньком по горизонтальной плоскости внахлест по 15 см. При выполнении этого процесса нужно обращать внимание на индикаторную цветную полосу, которая должна быть повернутой наружу.

Пленку следует укладывать с провисанием на 2 см, чтобы обеспечить 2 см зазор до теплоизоляционного материала. При несоблюдении данных условий она способна утратить свои защитные качества.

Слой пароизоляции состоит из внахлест уложенного утеплителя. Для обеспечения герметичности части материала объединяются между собой посредством клейкой ленты.

Естественная вентиляция достигается благодаря специальному зазору высотой 4 см, способному отделить металлочерепицу от гидроизоляционного слоя. Он выполняется при помощи обрешетки под кровельный материал, делая возможным проникновение воздуха между коньком и карнизом.

При осуществлении подшивки для свесов металлочерепицы рассчитываются зазоры не более 5 см. В уплотнительном материале для коньков проектируется снятие специальных отверстий.

Технология производства металлочерепицы

Чтобы более детально разобраться в достоинствах этого материала, сначала стоит в общих чертах рассмотреть технологию его изготовления. Сырьем для металлочерепицы служит листовая сталь в рулонах, прошедшая предварительную процедуру покрытия цинковым составом. В таком виде металл поставляется на производство, где проходят этапы формирования, кройки грунтования и покраски.

Перед формовкой характерного профиля, напоминающего внешним видом натуральную керамическую черепицу, забираемая с рулона листовая сталь окунается в масляную ванну. Смазка облегчает процессы вытягивания и прессовки — металл лучше скользит по вальцам, не рвется и не подвергается излишним перегрузкам, лучше сохраняется цинковое покрытие.

Придание формы листу осуществляется на прокатном стане, оснащенном многорядными вращающимися вальцами. Сравнительно тонкая и гибкая сталь (стандарт — 0,45 мм) под их воздействием оттягивается без предварительного подогрева, в результате чего и получается узнаваемый всеми рельеф. После прохождения прокатного стана лист нужной длины отсекается гильотиной.

После формовки металлочерепицу пассивируют, обрабатывают антикоррозионным грунтом, покрывают полимерной краской, просушивают и упаковывают пачками в полиэтиленовую пленку. Результат производства — полностью готовый к применению, защищенный от коррозии, эстетично выглядящий кровельный материал.

Каркас и другие кровельные элементы

Обрешетка крыши под металлочерепицу производится при использовании брусков с разрезом 5х5 см и досок с размером 3,2х10 см. Первым делом к стропильной системе от конька и до карниза по гидроизоляционной пленке фиксируется спадающие бруски 50х50 мм.

Доски крепятся при соблюдении точного расстояния:

• с начала первой до центра второй – 30 см;
• между средними участками досок, которые располагаются рядом – 35 см.

Важно! Если расстояние между стропилами превышает 1 м, то требуется использовать доски с более значительной толщиной.

При выполнении обрешетки необходимо обращать внимание на шаг металлочерепицы. На некоторых участках каркас должен быть беспрерывным. Это относится к пространству, которое находится возле оконных рам на мансарде, дымоотводов и в ендовах. Для сооружения беспрерывной обрешетки к сторонам конькового наличника прибиваются 2 дополнительные доски.

Торцевые планки тоже нужно выполнить выше обыкновенного каркаса на высоту, которая соответствует размеру профиля металлочерепицы. Нижние ендовы фиксируются в местах внутренних стыков на беспрерывном каркасе при помощи саморезов. В месте стыковок наличников процесс осуществляется внахлест от 10 до 15 см в зависимости от наклона крыши.

Далее выполняется покрытие предварительно подрезанных листов металлочерепицы. Верхняя планка ендовы укладывается вверху.

Места примыканий нужно делать особо тщательно, поскольку именно они относятся к наиболее уязвимым участкам на крыше. При выполнении монтажных работ требуется контролировать герметичность примыкания листов к стенам и областям, где располагается выход печных труб. Для осуществления этой задачи на скате кровли предусматривается присутствие внутреннего фартука, изготовляемого из нижних планок примыкания:

1. Планка приставляется к трубным стенкам.
2. На стене выполняется отмечание ее верхнего края.
3. По выведенной линии при помощи болгарки пробивается штроба.
4. Штроба чиститься от пыли и промывается.
5. Нижняя планка примыкания обрезается по месту.
6. При использовании саморезов осуществляется ее фиксация.

В такой же последовательности проводится крепление фартука на других стенках. При выполнении этой работы необходимо совершать накладывание одного края на другой на 15 см во избежание вероятных протечек.

Необходимо произвести герметизацию бока установленной в штробу планки. Чтобы направить воду в требуемое место, где располагается карниз или в ендову, следует под нижним краем внутреннего фартука установить галстук, который имеет форму плоского листа с наличием загнутых бортиков. Разогнуть кромку можно при помощи молотка и плоскогубцев.

На следующем этапе осуществляется укладка металлочерепицы по внутреннему фартуку и галстуку. Дойдя при выполнении монтажных работ до места расположения дымохода, требуется сделать из примыкающих верхних штакетин и произвести фиксацию наружного фартука. Его установка осуществляется по аналогии с внутренним, но присутствует одно отличие, которое заключается в том, что верхний край прикрепляется к стене, а не заводится в штробу.

Выполняя установку желобов водосточных труб, их держатели следует фиксировать на последней доске снизу каркаса таким образом, чтобы бок желоба находился на 25-30 мм ниже окончания листа кровли. Осуществив монтаж так, удастся снизить нагрузку на них, когда с крыши будет сходить снег пластами.

На следующем этапе каждый желоб устанавливается и фиксируется в держателях, а к каркасу присоединяется планка для карниза кровли с учетом того, что ее нижняя граница должна перекрывать кромку стока.

Край гидроизоляционной мембраны отводиться сверху слоя пленки карниза, обеспечивая возможность стекания конденсата с мембраны в водосточную систему.

Преимущества материала

Прежде чем узнать, как правильно класть металлочерепицу на крышу, следует лучше ознакомиться с её особенностями. Она является одной из наиболее популярных видов кровельного материала.

Основные преимущества:

1. Сравнительно небольшой вес. Масса одного метра черепицы примерно равна 6 кг, что существенно снижает нагрузку на кровельный пирог, стены и основание здания.
2. Устойчивость к разрушительному воздействию окружающей среды. Защищённый от коррозии металл выдерживает воздействие ультрафиолетовых лучей, воды, снега и града.
3. Эстетичность. Готовое покрытие отличается внешней привлекательностью. Производители предлагают продукцию во множестве форм и вариантах цветового оформления.

Черепица из металла не подвержена влиянию огня, а её срок эксплуатации превышает 40 лет при правильном уходе. Единственную угрозу пожарной безопасности несут деревянные балки, но при обработке антипиренами они также не смогут загореться или поддержать горение.

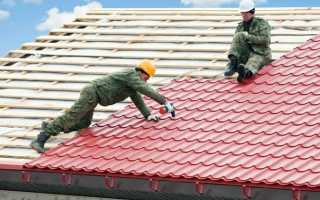

Накрытие кровли металлочерепицей

Во время укладывания первый лист выравнивается по торцу крыши. Далее он фиксируется возле конька при помощи саморезов. Вынос достигает 4 см относительно карниза.

Монтаж второго листа при укладке слева направо подкладывается под предыдущий, а при покрытии с правой стороны налево осуществляется внахлест. Металлочерепица фиксируется саморезами, которые располагаются сверху перехлеста, поскольку они не должны привинчиваться к каркасу крыши. В этом случае листы способны вращаться касательно оси самореза, что был вкручен ранее на первом листе у конька кровли. Третий лист крепится аналогичным способом. Далее они втроем, будучи соединенными между собой, выравниваются параллельно карнизу.

Если стыковка листов осуществляется по протяженности, то последовательность монтажных работ подвергается изменениям: производится объединение с 1 по 4 лист, после чего они выравниваются по торцу крыши.

Внизу металлочерепица фиксируется в подошву волны саморезами с учетом того, что 1-а волна пропускается. Следует также помнить, что при выполнении монтажа требуется брать в расчет протяженность шага волны листа кровельного материала.

Следующим этапом является вкручивание саморезов. Они крутятся в шахматном порядке через 1 волну. Для скрепления бокового нахлеста требуется закручивать саморезы в гребень волны.

Обратите внимание! На 1 кв. м расходуется 6-8 штук крепежных элементов.

Обрешетка под металлочерепицу

Металлочерепица — достаточно жесткий материал, потому под нее делают разреженную обрешетку, которая состоит из планок, которые расположены вдоль свеса крыши.

Из какого материала

Если кровля из металлочерепицы имеет простую конструкцию, на обрешетку идет дюймовая обрезная доска(24-25 мм толщиной) шириной 100 мм. На кровлю сложной формы или в регионах с большими снеговыми нагрузками лучше использовать доску 32 мм толщины или брус 50-50 мм. Брус используют и при большом расстоянии между стропилами (более 80 см).

Шаг обрешетки

Монтаж металлочерепицы на кровлю имеет одну важную особенность. В профиле есть самое прочное место — под ступенькой волны в ложбинке. Именно сюда и надо закручивать саморез. Обрешетку надо сделать так, чтобы середина планки находилась как раз под этим местом. Именно это и вызывает трудности: профили имеют разные размеры, следовательно, под каждый из них требуется свой шаг установки планок обрешетки. Эту величину можно определить, измерив уже имеющийся материал, но, обычно, этот параметр указывается в инструкции к металлочерепице.

Пример обрешетки под металлочерепицу

Есть несколько важных моментов устройства обрешетки под металлочерепицу. Обратите внимание, что первая планка вдоль свеса имеет большую толщину, чем все остальные — к выбранной толщине планки добавляют высоту ступеньки для данного профиля. Кроме того эта планка делается шире, чем все остальные — к ней будет крепиться капельник, который закрывает срез, защищая древесину от осадков.

Также обратите внимание, что вторая планка набивается не со стандартным, а с укороченным шагом, иначе далее в волну вы не попадете. Отличается и шаг при установке последней планки возле конька — он получается по факту, также как и высота планки. Напоминаем, что в районе конька должны быть достаточно большие щели — и обрешетка и кровельный материал не должны стыковаться. Это необходимо для нормальной вентиляции чердака.

Установка прочих элементов кровли из металлочерепицы

Торцы крыши обшиваются при использовании торцевых планок. Они располагаются с нахлестом в 5 см, а в случае потребности подрезаются. Их фиксирование осуществляется саморезами. При выполнении крепления по бокам используются крепежные элементы длиной 2,8 см, а сверху – 8 см. Саморезы нужно закручивать на расстоянии в 500-600 мм.

Освободив вентиляционное отверстие, осуществляется размещение фигурного уплотнителя на коньке. На нем через волну металлочерепицы выполняется внахлест на 10 см монтаж коньковой планки круглой или плоской формы, которая фиксируется саморезами длиной 80 мм.

Для дальнейшего перемещения по уложенному кровельному материалу, на крыше на уровне карниза устанавливается оградительная решетка вертикального типа. Для закрепления ее опоры используются оцинкованные шурупы M8x60, которые закручиваются сквозь лист покрытия и подкладку на участках провисания волн в несущий брус.

Далее производится регулирование опоры в зависимости от уклона металлических листов, осуществляется ее фиксация и навешивается на нее кровельное ограждение.

Секции следует крепить к опоре болтами M8x55 и M10x35, предварительно сделав 11 мм отверстия в верхней перекладине.

Важно! По окончании монтажных работ участки примыкания к кровле необходимо хорошо заделать.

Для легкого доступа к антеннам или трубам на крыше выполняется монтаж переходных мостиков.

Они крепятся аналогичным образом тому, что используется при фиксации кровельного ограждения.

Монтаж доборных элементов

Доборные элементы предназначены для герметизации стыков, сочленений и примыканий кровли, придания ей законченного облика. Для каждого вида и цвета черепицы выпускают соответствующие профили. Изготавливают их из того же стального листа с защитным покрытием.

Для оформления крыш используют:

• Карнизные планки — капельники, устанавливаемые по низу карниза. Служат для сбора конденсата из подкровельного пространства, защиты от дождя при боковом ветре. Элементы закрепляют саморезами к нижней доске обрешетки, которая должна быть на 10-15 мм толще остальных. Свесы кровли подшивают софитами или профилями.
• Торцевые планки — защищают фронтон крыши от порывов ветра. Их еще называют ветровыми или фронтонными. Верхнюю часть крепят к металлочерепице, нижнюю — к ветровой доске.
• Коньковая планка — профиль для оформления вершины крыши круглой, треугольной, трапециевидной или прямоугольной формы. Для плотного примыкания к фигурной черепице добор уплотняется поролоном. Он пропускает воздух, но создает барьер для птиц или насекомых. Планки комплектуются заглушками, повторяющими форму торцевого отверстия. По длине стыкуются внахлест или замковым креплением.
• Ендовы — фигурные планки, предназначенные для отведения атмосферной влаги, стекающей с поверхности крыши, и декоративного оформления стыка сверху.

Герметизацию стыков, мест расположения мансардных окон или коммуникаций выполняют планками, пристенными профилями, наружными примыканиями и проходными элементами. Для защиты от схода больших пластов снега на скаты устанавливают уголковые, трубчатые или решетчатые снегозадержатели.

Важно. Доборные элементы нужно крепить так, чтобы исключить риск протечек. Для этого применяют уплотнители, стальные клипсы, герметики.

Краткое подведение итогов: как покрыть крышу металлочерепицей своими руками

• Придерживаясь всех правил укладки, удастся добиться длительного периода эксплуатации.
• Заблаговременно нужно приобрести все необходимые материалы и инструменты.
• Во избежание несостыковок следует корректно произвести расчеты.
• Обеспечить защищенность крыши из металлочерепицы, удастся при устройстве пароизоляционного и теплоизоляционного слоев, а также вентиляции.
• До покрытия кровли листами нужно соорудить каркас.
• При возведении обрешетки применяются доски и брусья конкретных размеров с учетом шага листов.
• Осуществляется установка внутреннего фартука в той части кровли, где располагается выход дымохода.
• Укладка листов выполняется в определенной последовательности, а фиксация производится при помощи саморезов.
• После покрытия крыши металлочерепицей можно приступать к монтажу дополнительных элементов.

Узнав, как покрыть крышу металлочерепицей своими руками правильно, при выполнении монтажных работ не должно возникнуть никаких трудностей. Придерживаясь вышеописанных этапов и рекомендаций, листы будут постелены качественно, а сама кровля прослужит многие годы без потребности в ремонте или замене.
