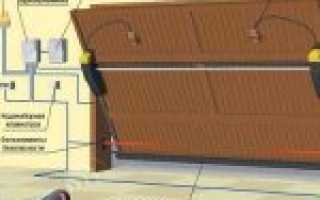

Автоматическое открывание ворот гаража своими руками

Типы автоматики для распашных ворот

• Комплекты с линейными (червячными) приводами. Самый распространенный и бюджетный вариант с установкой на узкие столбы. Работает по принципу укорачивания-удлинения штока, ворота движутся бесшумно и плавно. Такая автоматика подходит для ворот с открыванием наружу или внутрь. Если ворота открываются наружу, то ширина проема незначительно уменьшается из-за особенностей монтажа.
• Комплекты с рычажными (локтевыми) приводами. Представляют собой два рычага на шарнире, работают медленно и бесшумно. Считаются технологически более совершенными, подходят для массивных ворот с открыванием внутрь массой до 800 кг, шириной до 3-4 метров. В среднем дороже линейных, монтируются на широкие столбы (не менее 30 см).
• Комплекты с подземной установкой. Самые дорогие и сложные в монтаже. Используются для управления тяжелыми промышленными воротами.

Дизайн ворот.

Внешне механические откатные ворота ничем не отличаются от более дорогих автоматических систем. Также качество самого полотна и используемых механизмов ничем не отличается от автоматических аналогов. В целом процесс производства механических ворот откатного типа аналогичен дорогим автоматическим воротам. Полотно этой конструкции окрашивается высококачественной порошковой краской, что обеспечивает отличную защиту полотна от внешних погодных воздействий.

Внешняя отделка воротных створок может быть выполнена из любого материала. Тут все будут зависеть исключительно от предпочтений самого заказчика. Мы предлагаем самые разнообразные типы отделок, а также цветовые решения, что дает возможность вписать эту конструкцию в дизайн фактически любого объекта.

Рекомендации по выбору комплектов и приводов

• Габариты и масса ворот. Рекомендуем выбирать предельную мощность привода с запасом минимум 30% для ворот решетчатой конструкции, тогда мотор будет меньше перегреваться и лучше справляться с нагрузкой в зимний период. Сплошные распашные ворота оказывают сильное сопротивление ветру, для них запас по прочности должен быть больше.
• Интенсивность эксплуатации. Для частных гаражей и домов достаточно интенсивности 25-30%, а для промышленных – порядка 50%. Выбирайте автоматику с количеством рабочих циклов в час не ниже требуемого, иначе приводы быстро выйдут из строя.
• Угол распахивания створок. Хотя этот параметр редко указывается в числе основных, он важен – особенно если ворота открываются наружу.
• Тип механизма. Электромеханический или гидравлический? Для частных домов подойдет любой вариант, гидравлика в основном используется на массивных воротах с сильными нагрузками.

Особенности конструкции механических ворот.

Конструктивно сами механические (или, как их еще нередко называют, ручные откатные ворота) являются частью ограждения, которая может двигаться в определенную сторону для обеспечения доступа на огражденную территорию.

Механические откатные ворота состоят из нескольких основных конструктивных элементов:

• Нижняя направляющая;
• Ролики;
• Полотно.

При правильной сборке и соблюдении правил установки такой конструкции обеспечивается плавное движение полотна вдоль забора, что гарантирует легкое открытие и закрытие доступа на территорию.

Установка этой воротной системы должна производиться квалифицированными специалистами, имеющими большой опыт работы с подобными конструкциями. Лишь так можно обеспечить высокое качество установки и продолжительный срок службы откатных ворот.

Замки и ручки.

У автоматических ворот в роли замка выступает непосредственно сам автоматический механизм. Он отвечает за блокировку ворот в их закрытом положении. Если же речь идет о механических откатных воротах тот тут используются иные технические решения:

• Установка специальных замков, созданных для подобных механических воротных створок;
• Применение самого простого замка навесного типа для запирания ворот;
• Использование вертикального замка, позволяющие фиксировать ворота в определенном положении.

По желанию заказчика створки могут дооснащаться дополнительными специальными ручками, что делает использование таких ворот более удобным.

Дополнительные функции автоматики для распашных ворот

Как правило, комплекты автоматики имеют множество опциональных возможностей, которые реализуются с помощью дополнительных аксессуаров.

При установке фотоэлементов ворота автоматически прекратят движение по факту обнаружения препятствия. Это убережет от беды детей в частных домах и предотвратит несчастные случаи на производстве. Сигнальная лампа предупредит окружающих о начале движения створок ворот. Недорогая и очень полезная опция, особенно если ворота выходят на тротуар.

Автоматика может поддерживать открывание только одной створки и / или управление калиткой с приводом независимо от ворот. Полезен перевод в ручной режим или на автономное электропитание при перебоях с сетевым напряжением.

Интернет-магазин «Видеоглаз» предлагает большой выбор автоматики для распашных ворот с официальной гарантией и полной сервисной поддержкой. Доставка – по Санкт-Петербургу и Москве, а также в любой регион РФ.

Преимущества ворот с откатными створками.

Существует довольно обширный список преимуществ механических откатных ворот перед обычными распашными створками и более дорогими автоматическими системами, благодаря которым они получили большую популярность:

• Обеспечение оптимизации пространства. Для установки таких воротных створок нет необходимости в дополнительной площади, что является главным преимуществом этих систем в особенности, если речь идет об огражденной территории, прямо примыкающей к проезжей части. По этой причине такие ворота являются идеальным решением для тех, у кого есть определенные проблемы, связанные с нехваткой места;
• Высокая экономичность. Такие воротные створки не подключаются к электрической сети, что позволяет дополнительно экономить на расходах по использованию электроэнергии. Также нельзя забывать о том, что в отличие от механической конструкции эксплуатация более дорогих автоматических створок предполагает их постоянное обслуживание в виде приобретения различных расходных материалов;
• Простота конструкции и легкость эксплуатации. Ворота имеют очень простую конструкцию, что дает возможность их использования даже ребенку. За счет качественных роликов и специальной направляющей, ход ворот очень легкий и дает возможность их легко открывать без каких-либо усилий;
• Надежность и общая долговечность. За счет простоты своей конструкции такие механические створки ворот не требует никакого серьезного ухода и уж тем более дополнительных регулярных трат, связанных с их обслуживанием. Конструкция очень надежная и гарантированно способна прослужить на протяжении долгих лет;
• Почти полная бесшумность системы. Даже в сильные морозы створки таких ворот открывают без какого-либо шума, что обеспечивается продуманной конструкцией и использованием качественных роликов.

Отдельно стоит отметить невысокую стоимость этих механических откатных ворот, что является особенно важным фактором на фоне довольно высокой цены автоматических ворот. При этом эта конструкция обладает фактически аналогичными эксплуатационными свойствами.

Наша компания предоставляет широкий ассортимент механических откатных ворот, что удовлетворит требования любого покупателя. От себя мы гарантируем быструю доставку и качественный монтаж конструкции. Также у нас действует собственная система скидок и бонусов, поэтому сотрудничество с нами — это правильный выбор.

Подготовка к постройке схемы: чертежи и размеры

Чтобы правильно сделать и установить гаражные ворота, надо определить размеры конструкции и разобраться с материалом, из которого она будет изготавливаться.

Подбираем материал

Створки изделия должны быть легкими и надежными, и поэтому специалисты советуют пользоваться сэндвич-панелями, поликарбонатными листками или профнастилом. Перечисленные материалы обладают следующими преимуществами:

• простота монтажа;
• невысокая стоимость;
• разновидность покрытий;
• небольшой вес.

На этапе выбора материалов следует разобраться с электрическим механизмом, который будет отвечать за работу изделия. Для небольших гаражей отлично подойдут механизмы линейного типа, так как они компактные и не занимают много свободного места.

Подготовка инструмента и расчет материала

Определившись с материалом, занимаются предварительной подготовкой рабочего инструмента. Для создания ворот автоматического типа понадобятся:

• отвертка;
• кисточка для покраски поверхности ворот;
• сварка для соединения металлических элементов;
• дрель для сверления крепежных отверстий;
• уровень;
• рулетка;
• молоток.

Также надо определить количество материалов:

• арматурные прутья с диаметром в полтора сантиметра;
• металлические трубки с сечением 40 х 20 миллиметров;
• железные листы для уплотнения створок;
• две трубки с сечением 10 х 10 сантиметров.

Автоматические гаражные ворота своими руками

Существует много вариантов конструкции гаражных автоматических ворот. Однако все они отличаются степенью трудоемкости установки и уровнем комфорта эксплуатации. Самой практичной можно назвать конструкцию, которая уезжает под потолок. Нижний край подобных ворот при открытии оказывается сверху проема. Готовая автоматика и створка стоят довольно дорого, поэтому автомобилисты часто изготавливают гаражные ворота своими руками.

При таком подходе можно добиться того же качества конструкции, что и у заводских аналогов: хорошая защита от вандалов, простота использования и оптимальная теплоизоляция. Эти требования легко выполнимы, даже если использовать для создания ворот подручные материалы.

Утепление

Место, где находится автомобиль, должно быть защищено от холодов. Утепленный гараж – гарантия долгой эксплуатации транспортного средства. Утепление секционных и подъемно-поворотных ворот многие автовладельцы проводят своими руками. Если этого не сделать, воздух в гараже будет чрезмерно влажным, что может привести к появлению ржавчины.

Существует несколько основных способов утепления ворот гаража:

• использование уплотнительных элементов для закрытия щелей;
• крепление утеплительных панелей на створку;
• навешивание завесы-шторки.

Подъемно-подвесные и распашные конструкции для гаража получится утеплить всеми представленными способами. Секционные ворота можно защитить от холодов только первым и последним методом.

Уплотнители для борьбы со сквозняками

Как точно бы не подгонялись ворота под размер проема гаража, после монтажа остаются щели. Для исключения сквозняков зазоры закрывают уплотнителем. Благодаря этим изделиям можно заполнить имеющиеся просветы и предотвратить теплопотери.

Уплотняющие вставки для ворот гаража имеют разную конструкцию и материал изготовления:

• силиконовые;
• резиновые;
• нейлоновые щетки, пропитанные воском.

Специально для утепления гаражей продаются уплотнители в виде лент и трубок. Некоторые из них имеют самоклеящийся слой, что облегчает их установку. Щеточный уплотнитель дорого стоит, однако он служит намного дольше.

Использовать монтажную пену как защиту гаража от сквозняков не рекомендуется. Она разрушается на открытом воздухе и под действием постоянно открывающейся/закрывающейся створки. Ее может хватить только на одну зиму.

Многие автовладельцы делают уплотнитель для ворот из подручных средств: части автомобильной камеры и резинового шланга. Однако их износоустойчивость ниже, чем у специальных морозостойких материалов.

Утеплитель в гаражных створках

Для надежной защиты гаража от холода монтажа уплотнителя недостаточно. Часто приходится заниматься полноценным утеплением створок. Следует подготовить их металлические элементы. Для этого их очищают от ржавчины и окрашивают. Сверху ворота гаража обшивают декоративными панелями.

Утепляют полотно гаражных ворот в таком порядке:

• Зачищают ржавчину на металлических элементах, а затем обрабатывают их битумной мастикой.
• На створку ворот крепят каркас из дерева сечением 20 мм. Бруски монтируют на саморезы.
• Заполняют образовавшиеся соты материалом утепления.
• Обшивают каркас ворот панелями ОСП.

Если применяются древесные плиты, они должны быть влагоустойчивыми. Обычная фанера на воротах быстро разбухнет. Рекомендуется выбирать ламинированные листы. Их цена довольно высока, но такой материал прослужит намного дольше.

Автоматические приводы для распашных конструкций.

Потенциальный покупатель, принявший решение установить на собственные ворота автоматическую систему запирания, должен понимать, что продукция, представленная на рынке, сильно отличается между собой, исходя из принципа функционирования и конструктивных особенностей. На сегодняшний день отечественный рынок предлагает заказчикам возможность оформить покупку линейных, рычажных или подземных устройств.

Для начала ознакомимся с особенностями приводов линейного типа, которое еще называют червячным. Суть его работы заключается в том, что шток, перемещаясь в своей рабочей плоскости, может укорачиваться или удлиняться. Приводит его в действие червячная передача. Для полноценного монтажа подходят швеллера, либо металлический трубопрокат, применяемый как опорный столб.

Устройства рычажного вида функционируют по принципу руки человека. Рычаг имеет увеличенную длину, включает в себя две части, каждая из которых соединяется с помощью подвижного шарнира.

Практика показывает, что приводы, включающие в себя рычаги, функционируют практически без поломок, но при этом, увы, могут занимать достаточно много места, и далеко не всегда способны полноценно вписаться в дизайн территории.

Привод подземного типа заслуживает внимания благодаря нестандартному принципу эксплуатации. Его двигатель прячется в стальной герметической коробке, которую бетонируют в полу проема. Снаружи виден лишь рычаг, фиксируемый к полотну ворот. Монтаж такой разновидности продукции практикуется на территории объектов, где надо добиться максимальной скрытности размещения определенного оборудования. Тем не менее, чаще всего причиной выбора в пользу подземного привода является получение изысканного дизайна. Выгодное преимущество подобных конструкций заключается в возможности открывать каждую створку на 120 градусов.

Пошаговая технология изготовления автоматических ворот своими руками

Чтобы человек сделал самодельные автоматические ворота для гаража, ему надо ознакомиться с пошаговой инструкцией по созданию такой конструкции.

Выбор типа автоматики для ворот

Автоматизация функционирования ворот осуществляется за счет специального мотора. Для этого используют автоматику рычажного или линейного типа. Последний вариант состоит из двух двигателей, которые оснащены гидравликой и редуктором. Для некоторых гаражей линейная автоматика не подходит, и поэтому люди устанавливают рычажный механизм. Это идеальный выбор для автомобилистов, которые решили поставить распашные гаражные ворота.

Линейные часто устанавливают на конструкции откатного типа. Такие моторы активизируют движение рейки, что приводит к открытию гаражных ворот.

Установка привода

Установка привода осуществляется в несколько последовательных этапов:

• Закрепление к металлическим столбам железных пластин с электроприводом.
• На расстоянии 95 сантиметров от центра пластин привариваются кронштейны.
• При помощи специального ключа приводы приводят к рабочему виду и разблокируют.
• Втулки автоматики тщательно смазываются машинным маслом.
• Блок распределения проводки прикрепляется к стенке шурупами.
• Проверка работоспособности автоматики.

Подробная инструкция настройки автоматики

Чтобы автоматика с дистанционным управлением правильно работала, проводится регулировка ее функционирования. Настройка системы осуществляется следующим образом:

• Двигатель накрывается пластиковой крышечкой, которая отвечает за защиту системы от механических повреждений.
• В специальный красный разъем устанавливается плата, регулирующая работу автоматики.
• К красным разъемам при помощи перемычек присоединяют провода.
• К электроприводу подключают блок, который обрабатывает сигналы автомобильных брелоков.
• Проверяют функционирование электропривода.

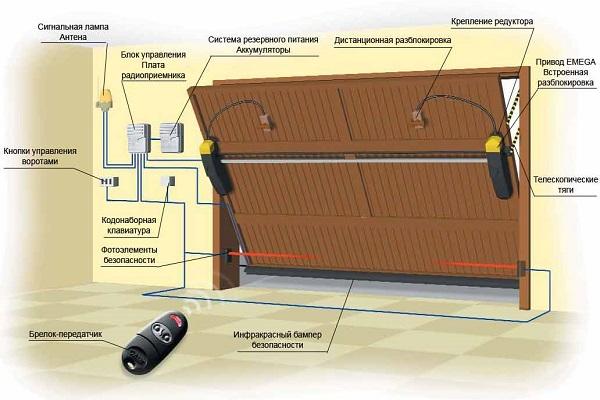

Подъемные ворота для гаража своими руками

Самый простой и доступный способ обустроить автоматические ворота для гаража в соответствии с собственными предпочтениями – сконструировать их самостоятельно. Это позволит сэкономить лишние средства.

Шарнирно-рычажковый механизм очень востребован. Такая конструкция ворот надежна и проста. При ее использовании створка движется свободно и просто. Она защищена от блокировки. Однако при выборе шарнирно-рычажкового механизма ворот требуется повышенная точность профилей и подгонка пружины.

Устройство ворот с противовесами предполагает крепление троса к нижним углам каркаса створки. На конце троса располагается груз. При увеличении массы щита ворот придется увеличивать и противовес. Ворота, имеющие такую конструкцию, подвергаются серьезным нагрузкам. Обычно такой вариант выбирают для массивных створок, хорошо защищающих гараж от взлома.

Необходимо составить проект будущих ворот. С проема снимают размеры и выполняют эскиз конструкции. Можно найти уже сделанные чертежи ворот и подогнать их под габариты своего гаража. После создания проекта подготавливают инструменты и материалы.

Для работы потребуются:

• Деревянные бруски. Чтобы соорудить коробку для проема гаража, понадобятся изделия сечением 12х8 см. Потолочные бруски имеют сечение 10х10 см.
• Уголок на рельсы, имеющий сечение 40х40 мм и для создания рамы – 35х35х4 мм.
• Швеллерный кронштейн 80х43х5 мм.

Из брусков собирают коробку. Детали скрепляют угольниками. Снизу коробку следует заглубить в стяжку пола гаража на 2 см. В проеме ее фиксируют при помощи штырей. После этого приступают к сборке рамы полотна. Снаружи створку покрывают железом.

Работу выполняют в такой последовательности:

• Изнутри гаража на стену наносят разметку. Крепеж устанавливают с шагом 30 см.
• При использовании уголков 25х25 мм их сваривают в П-образную форму. Сначала элементы следует прихватить, затем при помощи уровня проверить точность соединения, и лишь потом сварить.
• Снаружи в направляющей делают несколько отверстий под крепления. Для этого используют дрель с корончатым сверлом. Каждую направляющую закрепляют на стене саморезами 7,5х112 мм.
• Между вертикальными направляющими для ворот сверху приваривают трубу 40х20 мм. Ее прикручивают прямо к стене гаража болтами 10х100 мм.
• Горизонтальные направляющие делают аналогичным образом. К потолку гаража их фиксируют стальным подвесом.
• При монтаже направляющих обязательно проверять их положение относительно горизонта.
• К вертикальным направляющим приваривают горизонтальные. Усиливают конструкцию распорками, которые крепят под углом 45 градусов. Их делают из трубы 40х20 мм. В середине каркаса приваривают поперечную балку, по углам – распорки.
• Затем каркас ворот поднимают в проем определяют, соответствует ли створка его размерам. К углу рамы под углом 45 градусов приваривают стальную трубу. Ее длину определяют по расстоянию от ворот до горизонтальной направляющей. На трубу приваривают шпильку, а затем устанавливают колесо.
• Снизу перпендикулярно каркасу монтируют Г-образные формы с колесами. Они будут соединять ворота с вертикальными стойками.
• Для установки подвеса следует приварить к углу коробки направляющих полуметровую трубу. На ее конце закрепляют ролик.
• Снизу ворот на Г-образой детали просверливают отверстие для троса. Затем его выводят наверх и перекидывают через ролик. Трос на конце соединен с противовесом.

Для груза обычно используют кирпичи, бетонные блоки или заваренные стальные трубы, наполненные песком. После закрепления противовеса конструкцию проверяют на работоспособность. Остается только обшить каркас листовым материалом.

В процессе установки ворот нужно тщательно следить за горизонтальным расположением направляющих. Дополнительно полотно оборудуют стопорящими устройствами и защитными механизмами.

Для лучшего освещения гаража в полотне ворот делают полупрозрачные вставки. Стоит придать конструкции большей устойчивости, оснастив ее окантовкой и накладками. Воротный упор должен быть защищен от ржавления.

Основное правило при изготовлении подъемных ворот для гаража – точность установки деталей. Только при этом условии механизм будет исправно работать.
