Конструктивные особенности водяных теплых полов в деревянном доме без стяжки

783

Несмотря на то что древесина – тёплый материал, проживающие в частном доме или на первом этаже люди часто жалуются на холодный пол. Это отражается на их здоровье и комфорте проживания. Исправить ситуацию часто помогает водяной теплый пол, выполненный по всем правилам. Соблюдение технологических требований позволяет обеспечить требуемый уровень комфортности и срок службы монтируемой системы.

Пол станет теплее

Существует ряд условий, при которых предпочтение отдается именно этой системе. А именно:

• Низкий потолок. Ограничение по высоте вынуждает внимательно относиться к каждому укладываемому слою.
• Дизайнерское решение. Иногда из-за разработанного проекта не представляется возможным уменьшить высоту потолка.
• Низкая прочность у перекрытий. Устройство бетонной стяжки, вес одного квадрата которой может достигать 300 кг, может негативно отразиться на прочностных характеристиках монтируемой конструкции. Многие деревянные строения просто не способны справиться с повысившейся нагрузкой, и балки разрушаются. У сухой системы вес на порядок меньше.
• Сложность выполнения монтажных работ на конкретном объекте. Если предстоит сделать обогрев напольного покрытия в многоэтажном доме на последнем этаже, подъем бетона может спровоцировать некоторые сложности. Поднять состав на последний этаж или приготовить его на месте – все это требует определенных физических и организационных усилий.

• Малых сроков выполнения монтажных работ. Отсутствие «мокрых» процессов, нуждающихся в некотором ожидании для высыхания состава, позволяет завершить весь работы достаточно быстро.
• Малый вес. В среднем один квадрат системы весит не более 30 кг.
• Небольшая толщина, в пределах 35–60 мм, незначительно повышает уровень напольного покрытия.
• Простой монтаж, предполагающий минимальные трудозатраты.
• Стойкость к температурным колебаниям.
• Хороший уровень тепло- и звукоизоляции слоев.
• Универсальность. Такая система может монтироваться не только в жилых, но и во временных строениях.
• Низкая температура теплоносителя. Это позволяет оптимизировать свои эксплуатационные расходы.
• Возможность демонтажа. Система может быть демонтирована с последующей укладкой в другом месте.

Внимание! Прежде чем сделать выбор в пользу данной системы, следует узнать, что водяной пол, устраиваемый сухим способом, имеет некоторые недостатки. Он боится влаги. Как следствие, устройство гидроизоляционного слоя должно быть выполнено как можно качественнее.

Особенности водяного теплого пола без стяжки

Устройство водяного теплого пола без стяжки имеет массу преимуществ перед традиционным монтажом труб в слой бетона. Такая система позволяет смонтировать обогрев даже на деревянные перекрытия. При этом уровень пола не будет приподниматься слишком сильно.

Водяной теплый пол можно смонтировать в частном доме. Для квартиры этот вариант не подойдет. Для таких помещений применяют электрические разновидности систем. Водяной теплый пол представляет собой систему из специальных труб. Они отходят от котла. В качестве обогревательного оборудования может применяться установка, которая работает на твердом топливе, газе или электричестве.

От котла отходит несколько контуров труб. Каждый из них ведет в отдельную комнату. При помощи специальной гребенки производится регулировка подачи нагретого теплоносителя по трубам. Запорная арматура с термостатическими клапанами определяет, в какой контур нужно направить нагретый поток, а в какой – перекрыть.

Водяной теплый пол без стяжки под ламинат работает по тому же принципу. Разница заключается только в особенностях монтажа. При нагреве равномерное тепло от пола будет подниматься вверх. В отличие от конвекторов, батарей и прочих подобных нагревательных приборов, система из труб создает максимально комфортный обогрев в помещении. Самые высокие температуры будут определяться у основания пола. Под потолком воздух будет холоднее. В случае использования конвекторов и батарей все происходит с точностью до наоборот. Это выгодно отличает теплый пол от других систем отопления.

Из чего выбираем

На самом деле выбор не велик. Как и в блочных сооружениях можно сделать водяной или электрический теплый пол для деревянных домов. Оба эти варианта имеют как свои достоинства, так и определенные недостатки. Причем категорично утверждать, что какой-то из них лучше или хуже нельзя, все зависит от доступности энергоносителей и особенности конкретного помещения.

В частности, традиционно считается, что электричество – это источник пожарной опасности, и на фоне легковоспламеняющейся древесины с этим нужно считаться. Но если посмотреть с другой стороны, то такие системы на порядок легче и дешевле устанавливать. Плюс они тоньше, что зачастую играет достаточно важную роль.

Сравнительные характеристики теплого пола.

Конструкции с водяным обогревом абсолютно безопасны, им не страшны короткое замыкание или перегрев. Зато с монтажом вам придется изрядно повозиться. Считается, что КПД водяных систем несколько ниже, естественно, топить нужно больше. Но это вопрос спорный, ведь на данный момент цена на газ или уголь несоизмеримо ниже стоимости электроэнергии.

Когда монтируют теплый пол без стяжки?

Легкий водяной теплый пол без стяжки является предпочтительным только в некоторых случаях. Его устанавливают в помещениях с невысокими потолками. Если в такой комнате уложить водяной пол в стяжку, небольшое помещение станет еще меньше. Высота комнаты сократится приблизительно на 10-15 см.

В некоторых случаях дизайн интерьера не позволяет сократить высоту потолков. В этом случае также отдают предпочтение системе прокладки труб без стяжки. Такое решение станет идеальным выходом для хозяев деревянного дома. На такие перекрытия нельзя укладывать тяжелую стяжку. Ее вес будет воздействовать на деревянные поверхности, постепенно разрушая их. Сухая система весит в разы меньше.

Следует сказать, что стяжка нуждается в правильной заливке. Если хозяева дома делают ремонт самостоятельно, но никогда раньше не создавали бетонные основания, это может вызвать ряд проблем. Стяжка должна высыхать при определенных условиях. Ее нужно постоянно увлажнять. В деревянном доме это приведет к появлению грибка, который будет разрушать стены.

Также следует сказать, что бетонные стяжки набирают прочность в течение 1 месяца. Жить в доме в это время нельзя. Если же нужно провести ремонт быстро, сухой вариант монтажа водяного пола станет идеальным решением. Не нужно будет длительное время ждать, пока система наберет прочность, полностью просохнет.

Сравнение теплого пола со стяжкой и без нее

Укладка водяного теплого пола без стяжки имеет ряд преимуществ перед привычным типом монтажа. Скорость создания системы обогрева в этом случае возрастает в разы. Сухой монтаж отличается малым весом. Это позволяет значительно увеличить срок эксплуатации межэтажных перекрытий.

Толщина готовой конструкции составляет всего 3,5-6 см. Это позволяет применять подобную систему обогрева для разных помещений. Смонтировать такую систему можно самостоятельно. При этом не потребуется прилагать больших физических усилий или обладать глубокими знаниями и навыками в проведении подобной работы. Это один из самых простых типов монтажа водопроводных труб.

Материалы для сухого монтажа выдерживают перепады температуры, а также отличаются высокой тепло- и звукоизоляцией. При необходимости систему водяного пола можно будет легко демонтировать.

Рассматривая отзывы о теплом водяном поле без стяжки, следует сказать и о его недостатках. Так как сверху на нем не будет стяжки, тепло не станет равномерно распределяться по поверхности пола. Из-за этого нужно сокращать шаг укладки между трубами. В результате потребуется приобретать больше труб, теплоносителя. Насос также должен быть более мощным.

При этом деревянные конструкции, в отличие от бетона, отличаются теплоизоляционными свойствами. Это потребует при нагреве больше энергии. Также материалы, применяемые в монтаже, боятся влаги.

Способы укладки водяного контура

Прежде чем приступить к укладке, необходимо начертить план расположения труб в помещении. Обычно каждое помещение подключают к отдельному контуру, трубу при этом надежнее использовать цельную, без стыковок. Контур выполняют обычно в виде спирали (рис.1), змейки (рис.2) или двойной змейки (рис.3). Контур «змейка» — наиболее простой в монтаже и экономичный по расходу материала, но из-за остывания теплоносителя возможны перепады температуры в разных зонах помещения. Поэтому этот способ укладки контура используют только в маленьких помещениях, где теплоноситель не успевает существенно остыть.

После выполнения плана нужно определить шаг укладки исходя из требований проекта. Для разного типа основы шаг может быть разным.

Виды материалов

Монтаж водяного теплого пола без стяжки выполняют при помощи одного из нескольких методов. Основа, на которую раскладывают трубы, может быть деревянная или из полистирола. В ней предусмотрены пазы, в которые вкладываются трубы. Также на основание укладывают металлические пластины. Они позволяют равномерно распределить тепло по поверхности пола.

Когда трубы будут разложены в пазы, их накрывают при помощи различных материалов. Они призваны обеспечить жесткость основания. Сначала на трубы укладывают гидроизоляцию. Дальше монтируются листы ГВЛ. Без них конструкция не будет прочной. Затем можно установить финишное покрытие. Это может быть плитка, ламинат, паркет или ковролин. Эти материалы отличаются определенной теплопроводностью.

Лучше всего для системы теплого пола любого типа подходит отделка из кафельной плитки. Это наиболее теплопроводный материал. При его использовании затраты на обогрев помещения будут меньше. Пол будет прогреваться быстрее. Однако далеко не для каждого интерьера подходит этот тип отделки. Поэтому применяют и другие разновидности.

Следует учесть, что, выбирая для отделки пола ламинат, паркет или ковролин, следует отдавать предпочтение разновидностям с минимальной толщиной. В этом случае теплоизоляционный эффект этих материалов будет меньше.

Теплоизоляция

Слой теплоизолятора, обязательный для сухого, без стяжки обустройства теплых полов – обязателен. При этом он может выполнять сразу несколько задач:

• работать только как средство понижения паразитных потерь тепла через перекрытие;
• увеличивать прочность пола в целом;
• служить надежной основой для укладки финишного покрытия.

В последнем случае при обустройстве слоя теплоизолятора делается силовой каркас. В старых домах или сооружениях со слабыми перекрытиями такой способ является оптимальным. Результирующая прочность и жесткость пола возрастает, а масса конструкции – достаточно мала.

Чтобы сделать жесткий слой, выполняющий теплоизолирующую роль – на существующую поверхность пола укладывают лаги из бруса. Шаг размещения – около 60 см для покрытий класса линолеум, ковролин, ламинат и 30 см – если планируется укладка керамической плитки в роли финишного слоя.

В пространство между лагами кладется теплоизолятор. Это может быть недорогой пенопласт, полистирольные плиты, популярная минеральная или базальтовая вата. Для лучших показателей жесткости рекомендуется делать не только параллельные лаги, но и поперечные, формируя сетку.

Уложенный теплоизолятор

Сразу стоит отметить: верхний настил (фанеру или другие листовые материалы) на структуру из лаг нашивать не обязательно. Но для удобства дальнейшей работы можно ограничиться настилом из ДВП, недорогого и вполне функционального.

По завершении работы с теплоизолирующим слоем (он может быть просто слоем из минеральной ваты или другого материала, без лаг) вся поверхность накрывается гидроизолятором. Подходит обычная полимерная пленка, она привлекательна по соотношению цены и функциональности.

Полистирольная основа

Теплый водяной пол без стяжки под плитку или иные типы материалов можно смонтировать на полистирольную основу. Это легкий материал, который подойдет как для деревянных, так и для бетонных оснований. Такие маты отличаются высокими теплоизоляционными свойствами. Их толщина может составлять от 1 до 4 см. Лучше отдавать предпочтение более толстым разновидностям. Тонкие листы подойдут только для верхних этажей.

На полистирольных матах чаще всего есть специальные выступы. В продаже присутствуют и гладкие листы. Однако применять их в монтаже не рекомендуется. В них потребуется вручную вырезать пазы для укладки. Надежную фиксацию ламелей с трубами могут обеспечить только рельефные разновидности. Их выступы чаще всего имеют форму кубиков или цилиндров.

Водяной теплый пол без стяжки своими руками смонтировать просто. Листы полистирола имеют специальные выступы-пазы. С их помощью плиты стыкуют между собой. Подогнать их и соединить в единую систему не составит труда.

На полистирольные плиты раскладывают металлические ламели. Они могут быть выполнены из алюминия или оцинкованной стали. Ламели имеют пазы. В них нужно уложить трубы. Без металлических ламелей на поверхности пола появится тепловая зебра. Это значительно снижает комфорт обогрева.

Достоинства и недостатки

Почему многие жители частных домов свое предпочтение отдают сегодня этому виду отопления? Потому что перед традиционными способами обогрева помещений он имеет некоторые преимущества.

• Равномерное прогревание воздуха в помещении от пола до потолка.
• Полное отсутствие отопительных приборов и сопутствующих им устройств и запорной арматуры. Это увеличивает шанс сделать интерьер дома более презентабельным и современным.
• Экономия расхода топлива на обогреве определенного пространства. Особенно эта экономия будет ощутима, если таким способом отапливать дома с большой полезной площадью.

• В стояке, к которому присоединяется теплый пол, резко снижается давление теплоносителя.
• Из первого недостатка возникает второй – использование циркуляционного насоса – простая необходимость и неотъемлемая часть схемы. Отопление теплый пол сразу же становится энергозависимой системой. А отсюда не очень большие затраты по потреблению электроэнергии. Они на самом деле небольшие, но все же затраты. Плюс стоимость самого насоса, что увеличивает себестоимость системы в целом.
• Встречаются часто специфичные конструктивные сложности при проведении монтажного процесса.
• Не всегда есть возможность корректно регулировать температуру теплоносителя внутри отопления пола.
• Есть большая вероятность, что может быть нарушен температурный режим в соседних квартирах (обычно над вами и под вами).
• Если монтаж труб был проведен не на должном уровне, то вероятность образования протечек резко возрастает. И если вы их сразу не обнаружили во время тестирования системы, то после всех отделочных работ – это просто катастрофа. Вам придется полностью снимать облицовку пола, чтобы добраться до места протечки. Хотя в настоящее время это неактуально, ведь стальные трубы отошли в небытие, им на смену пришли коррозионностойкие пластиковые аналоги. Особенно хотелось бы отметить трубы из сшитого полиэтилена, которые поступают в продажу в виде шланга большой длины, что обеспечивает бесстыковочный способ проведения контура.

Спиральный вид укладки труб

Процедура монтажа труб на полистирольные маты

Сделать теплый водяной пол без стяжки своими руками просто. Сначала черновую поверхность очищают от строительного мусора. При необходимости основание нужно выровнять.

На подготовленную поверхность раскладывается полиэтиленовая пленка. Ее толщина должна быть не менее 200 мкр. Полотна гидроизоляции из полиэтилена раскладывают внахлест (10-15 см). Стыки нужно прочно скрепить при помощи скотча.

По периметру комнаты раскладывается демпферная лента. Она компенсирует возможное расширение системы при нагреве. Затем раскладываются полистирольные маты. Если их толщина небольшая, стыки нужно промазать клеем. Между выступами раскладывают металлические ламели. В их пазы вкладывают трубы. Сверху на них раскладывают еще один слой гидроизоляции.

Затем нужно разложить 2 слоя листов ГВЛ. Стыки первого слоя не должны пересекаться с предыдущим слоем. Толщина этого настила должна составить 1 см. Стыки нужно промазать клеем ПВА. Слои нужно скрепить при помощи саморезов. Важно не повредить при этом трубы.

После этого монтируется финишное покрытие. Под ламинат нужно постелить специальную подложку. При монтаже плитки следует правильно подобрать клей. Он должен быть на акриловой основе.

Реечное деревянное основание

Водяной теплый пол без стяжки под ламинат может монтироваться на деревянное основание. Оно бывает двух видов. К первой категории относится реечное основание, а ко второй – модульное. Они имеют определенные отличия при монтаже.

Опорный слой реечной конструкции вырезается из досок ДСП или МДФ. Также можно применять влагостойкую фанеру. Толщина деревянного настила должна составлять около 2 см. Их влажность должна составлять около 10%.

Из плит выбранного материала нарезаются полоски. Если шаг трубы составляет 15 см, полосы должны быть 13 см шириной. Эту систему следует применить и для другого типа укладки труб. Разница между шириной шага и досок должна составлять 2 см.

Процесс монтажа в этом случае также относительно несложный. Сначала нужно подготовить соответствующим образом поверхность. Ее очищают и выравнивают. Далее на полу раскладывают слой гидроизоляции, по периметру комнаты устанавливают демпферную ленту.

Водяной теплый пол без стяжки своими руками при помощи реек монтируется преимущественно на деревянное основание. Это может быть сплошной настил или лаги. Перед началом их укладки нужно разработать план, в соответствии с которым будет произведена раскладка труб.

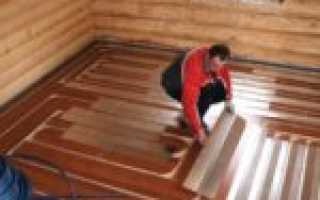

Монтаж пола на деревянные рейки

В соответствии с созданным планом вырезаются рейки и укладываются на поверхность пола. Их фиксируют при помощи саморезов. Раскладку трубы выполняют поперек досок опоры деревянного основания или лаг.

Чтобы смонтировать водяной теплый пол без бетонной стяжки, потребуется в соответствии с планом нанести разметку труб на деревянное основание. Их можно смонтировать в виде «змейки» или «улитки». Первый вариант проще. С обеих сторон по разметке место для провода обкладывают рейками. Зазор между ними должен составлять около 2 см.

В местах закругления трубы планки также нужно закруглить. Между планками выкладывают металлические пластины. Их закрепляют на деревянном основании при помощи саморезов. Пластины можно разложить не везде. Минимальное количество их в комнате должно составлять 80% площади. В пазы металлических пластин трубы вкладывают без фиксации.

После этого нагревательный элемент застилают по всему периметру комнаты гидроизоляцией. Также мембрана способна снизить шум при нагреве труб. Сверху также потребуется уложить два слоя листов ГВЛ. После их установки можно смонтировать финишное покрытие пола.

Бетонная стяжка

Традиционным вариантом считается классическая бетонная стяжка пола. Бетонный раствор позволяет максимально выровнять черновой пол, обладает гидроизоляционными свойствами, понижает теплопотери. Кроме того, такой тип стяжки не склонен к возгоранию и подходит как для электрического, так и для водяного типа тёплых полов. К недостаткам можно отнести длительный период высыхания раствора.

Модульная система

Теплый водяной пол без стяжки может быть смонтирован при помощи деревянного модульного настила. Трубы в этом случае раскладывают в специальные прорези. Канавки вырезаны в толще квадратных плит. Чаще всего они изготавливаются из ДСП.

Этот вариант монтажа предназначен для сплошных деревянных оснований и лаг. Плиты ДСП с прорезями под трубы раскладываются по поверхности пола и соединяются при помощи пазов. Они предусмотрены в конструкции модулей. Эта разновидность основы для монтажа водяных труб является наиболее простой и быстрой в монтаже.

Установка труб производится по установленной технологии. Сначала нужно подготовить, очистить основание. Затем на него укладывают гидроизоляцию. Сверху раскладывают модули. Этот способ не требует проведения расчета и составления плана. Заводские модули уже имеют систему пазов для труб. Деревянные плиты нужно просто разложить на полу и соединить их при помощи предусмотренного производителем замка.

Далее на них раскладывают металлические ламели и проводят трубы. Сверху также раскладывают два слоя тонких листов ГВЛ. После этого выполняется финишное покрытие. Для самостоятельного монтажа следует выбирать именно модульные конструкции.

Сухой метод

Выравнивание чернового пола сухим методом представляет собой организацию своеобразной «подушки» из песка, гравия и керамзита, покрытой листовым материалом: гипсоволоконными или OSB-плитами, листами ДСП, гиспсостружечными материалами. Выполнение такого процесса намного менее трудоемко, чем классический «мокрый» вариант и не требует длительного времени для высыхания. Последующую отделку можно проводить практически сразу после заливки.

Отзывы пользователей

Теплый водяной пол без стяжки, согласно отзывам, монтируется быстро и без особых проблем. При этом собственники частных домов утверждают, что наиболее простым типом установки является применение модульных деревянных или полистирольных плит. Такие материалы можно приобрести в специализированных магазинах.

Однако желая сэкономить средства семейного бюджета, можно выбрать реечный метод установки труб. В этом случае нужно иметь достаточно свободного времени. Это более сложный и длительный процесс установки.

Если провести все действия правильно, можно получить качественную систему. Она будет надежной и долговечной. Обогрев помещений в этом случае будет равномерным и менее затратным, чем при использовании батарей. Подключение труб к котлу лучше доверить профессионалу. От этого зависит безопасность эксплуатации системы отопления.

Рассмотрев, как проводится установка теплого водяного пола без стяжки, можно смонтировать систему самостоятельно.

Особенности конструкции

Организация пирога напольной системы обогрева предполагает выполнения двух видов стяжки:

• Первый — черновое основание, призванное выровнять пол. Это платформа системы напольного отопления, на которую монтируются трубы и нагревательные элементы;
• Второй — чистовая стяжка, которая заливается непосредственно поверх труб. В данном случае обыкновенно используются особые цементные растворы или полусухие методы выравнивания.
