Монтаж дюбель-гвоздей: использование в строительстве

• Главная
• Полезные статьи
• Как выбрать сверло для монтажа дюбеля

В данном случае основным считается правило, когда диаметры дюбеля и используемого сверла равны, что является непременным условием надежной фиксации крепежа в основании. Это необходимо, чтобы дюбель-гвоздь не только уверенно держал вес, на который он рассчитан, но и выполнял свою задачу много лет.

Однако в процессе сверления бетонного или кирпичного основания отверстие может получиться большего диаметра, особенно при использовании перфорации. К тому же у работника может дрогнуть рука, измениться угол входа сверла в стенку и т. п. В итоге дюбель будет свободно проходить в отверстие и с таким же успехом выпадать из него, что абсолютно недопустимо.

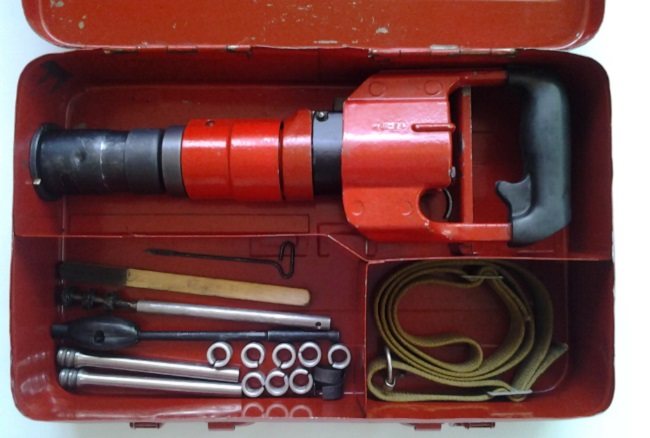

Монтаж дюбель-гвоздей с помощью специального пистолета

Все описанные ранее варианты забивания дюбель-крепежа подразумевают, что гвоздь забивается в дюбель. Но есть и еще один способ монтажа рассматриваемого крепления, который предполагает использование строительного пистолета. Такое современное монтажное приспособление позволяет «пристреливать» к основанию закрепляемую конструкцию при помощи дюбель-гвоздя.

В данном случае применяется особый дюбель-крепеж, который по большому счету не предполагает использование самого дюбеля. Наличие на гвозде специальной шайбы гарантирует плотную посадку крепежного изделия в твердый материал.

Суть технологии эксплуатации пистолета заключается в том, что после пристрела дюбель-гвоздя имеющаяся на его кончике шайба передвигается к головке крепежного элемента и плотно фиксируется там.

Такой дюбель-гвоздь применение находит при креплении конструкций из металла к твердым основаниям, изготовленным из натурального камня, бетона, стали с малым содержанием углерода, кирпича. Пистолет и описанный тип крепежа очень часто применяются при монтаже козырьков на балконах зданий.

Производят «гвозди с шайбой» длиной от 30 до 80 миллиметров, сечением 4,5 и 3,7 миллиметров из стали с покрытием из цинка. Крайне редко можно встретить в продаже гвозди с сечением более 4,5 миллиметров.

Как использовать дюбель-гвоздь, думается, вы уже поняли. Особых сложностей с данным крепежом у человека не возникает

При этом очень важно правильно подобрать тип крепежного изделия, так как дюбель-гвозди, которые, например, великолепно соединяют поверхность и бетонное основание, категорически не подходят для крепежа плит ДСП или гипсокартона

Достаточно обратиться к консультантам (продавцам) строительного магазина, где реализуются различные виды крепежных изделий (например, шиферных гвоздей либо финишных гвоздей), чтобы получить исчерпывающую информацию о разновидностях дюбель-приспособлений.

Они же посоветуют вам и то, как пользоваться дюбель-гвоздями. Впрочем, эта информация после внимательного прочтения подготовленной нами статьи, наверняка, вам уже не понадобится. Вы сможете без труда смонтировать крепеж в любые типы поверхностей без посторонней помощи!

Практичные решения для усиления крепления

При закреплении дюбелей в рыхлом основании трудно добиться максимальной прочности и надежности крепления. Однако существуют действенные методы, позволяющие усилить соединение. Хорошим вариантом для уплотнения соединения является обычная изолента, которая наматывается на дюбель. Некоторые умельцы используют для этой цели обычный целлофан. Однако такой вариант подходит для креплений, которые не будут иметь большие нагрузки.

При монтаже крупных и весомых конструкций, лучшим вариантом для усиления соединения станет гипсовый бинт, который можно приобрести в аптеке. Он наматывается на дюбель, смачивается, после чего крепление вставляется в отверстие. После полного застывания гипса будет обеспечено надежное и прочное крепление. Если отверстие получилось большего размера, чем диаметр дюбеля, для уплотнения его в основании можно воспользоваться деревянной пробкой или дощечкой, которую распускают на тонкие полоски. Они вставляются в отверстие, в которое вбивается дюбель.

Усилить дюбель можно с помощью жидких гвоздей или гипса

Полезный совет! В пластиковый элемент можно вставить спички, которые используются для лучшего расклинивания изделия за счет плотного взаимодействия дюбеля и самореза.

Действенным, но затратным методом является использование жидких гвоздей. Клеевым составом заполняется полость отверстия, в которое вставляется дюбель. Саморез слегка наживляется, но не вкручивается до конца. Такой вариант лучшим образом подходит для решения вопроса, как прикрепить гардину, поскольку обеспечивает надежность крепления для увесистых элементов.

Отличительные особенности дюбель для кирпича и для бетона

Четкое определение для креплений – это основополагающий принцип того, что вы правильно выберете крепежный элемент и, соответственно, получите ожидаемый результат после его монтажа. На практике же дюбеля для твердых материалов не слишком целесообразно использовать на кирпичной кладке. Тем более, если такая стена состоит из кирпича с пустотами внутри. Крепление для бетонных оснований совсем не то, что вам нужно в данной ситуации.

Для такого основания существует специальный дюбель для кирпича с пустотами внутри, у него специальное строение и соответственно специфика монтажа. Прежде всего, это удлинённая пластмассовая или металлическая втулка, строение которой имеет механизм системы двойного распора. Такая конструкция гарантирует надежность крепления только по той причине, что один из распоров в любом случае попадает на твердое основание, где и фиксируется.

В качестве стержня, который и играет роль распорного элемента, может использоваться резьбовая шпилька соответствующего диаметра, саморез и другие элементы анкерного крепления. Все зависит от того, что именно вам нужно закрепить на стене, и какое усилие будет оказывать конкретный прибор на крепление. Естественно, важным моментом перед монтажом является выбор длины крепежного элемента. Но не стоит выбирать слишком длинный крепеж, в дальнейшем могут возникнуть трудности при монтаже устройства крепления.

Но вот дюбель-гвоздь для бетона технологически призван работать совсем по другому принципу. К примеру, в пустотелом материале он никогда не создаст прочного крепежного соединения, какой бы длины мы его не использовали. Процесс самого монтажа такого крепежа подразумевает под собой забивание его в отверстие, что значительно ускоряет монтажные работы. В рыхлых материалах, используя такую технологию, мы попросту разрушим посадочное отверстие и не добьемся качественного крепления.

Крепление тяжеловесных предметов

Тяжелая мебель или бытовая техника, которая монтируется на стену, несет значительную физическую нагрузку. Даже если крепеж вначале выглядит надежно, со временем он может подвести. Установку тяжеловесных предметов стоит проводить только на стенках из прочных материалов, бетона или кирпича. Рыхлый материал может разрушиться под воздействием большого веса. Нормальный диаметр крепежного элемента — 10 мм, а глубина дыры более 6 см, на эти показатели нужно опираться, чтобы определить диаметр сверла. Для надежности, количество точек монтажа рекомендовано не менее 6. Подбирая, каким сверлом сверлить, можно смело выбирать победитовые.

Чтобы прикрепленная конструкция выдерживала около 100 кг, лучше использовать анкерные болты.

Они более надежные, даже учитывая их меньший размер. Следует проделать отверстие глубиной до 6 см и установить выбранный болт.

Существует 3 вида:

1. Болт с наружной гайкой, которая затягивается обычным ключом.
2. Самоконтрящаяся гайка, которая закручивается отверткой.
3. Двухраспорные анкера, которые применяются для крепежа самой массивной мебели.

Что представляет собой дюбель-гвоздь

Под дюбель-гвоздем понимают специальное изделие, используемое для выполнения крепежных работ. Оно состоит из двух элементов – специального гвоздя и непосредственно дюбеля, и применяется для монтажа предметов к бетону, кирпичу, камню, другим полнотелым плотным материалам. Также существуют и виды описываемого крепежа, предназначенные для работы с древесно-стружечными плитами и гипсокартоном.

Конструкция дюбель-гвоздя очень проста. Он изготавливается в виде стержня цилиндрической формы, который состоит из распорной части (она расширяется при монтаже и позволяет осуществлять надежное крепление) и привычного для всех гвоздя.

В некоторых случаях интересующий нас крепеж может дополнительно снабжаться специальной манжеткой, выполняющей функцию ограничителя, который не позволяет крепежному изделию западать в сделанное отверстие. Форма указанной манжетки бывает разной, например, цилиндрической либо потайной.

Также современная промышленность выпускает дюбель-крепеж с нанесенной на гвоздь резьбой и шлицем, который находится на головке изделия. Такой элемент можно монтировать при помощи отвертки. Работать с ним достаточно просто, так как процесс захода в дюбель гвоздя облегчается за счет наличия в изделии «сглаженной» резьбы. Добавим, что вершина резьбы данного монтажного приспособления направлена к головке. Чисто внешне дюбель-резьба ничем не отличается от стандартной упорной резьбы.

Чаще всего дюбель производят из полиэтилена, полипропилена либо из полиамида. А вот уже непосредственно дюбель-гвоздь делают из стальных сплавов с цинковым покрытием. Справедливости ради заметим, что на рынке имеется немало крепежных изделий описываемого вида без дополнительного покрытия. Стандартные диаметры дюбелей – 5, 6, 8 и 10 миллиметров, а их длина колеблется от 30 до 160 миллиметров.

Разновидности крепежных элементов

В строительных магазинах представлен широкий ассортимент дюбелей. Фото изделий наглядно демонстрируют разнообразие их конструкций, материалов изготовления и назначения.

Самым распространенным изделием является универсальный полипропиленовый дюбель. Он имеет традиционную конструкцию в виде гильзы, в полость которой вкручивается саморез. Такой элемент подходит для бетонных, кирпичных и каменных оснований. Конструкция изделия оснащена специальными распорками, про помощи которых происходит надежная фиксация элемента в отверстии.

Для выполнения сложных наружных работ используется распорный строительный дюбель со стопорным бортом, который исключает вероятность проваливания крепежа в отверстие.

Нейлоновые дюбели оснащены крепежными усиками, благодаря которым изделия надежно фиксируются в отверстиях. Они могут использоваться для любых поверхностей.

Дюбели для гипсокартона используются для монтирования их в пористый бетон и листы из гопсоволокна и гипсокартона. Они могут быть выполнены из пластика или металла. Последний вариант имеет название дюбель молли. Перед тем как забить дюбель данного типа, не нужно предварительно готовить отверстие, поскольку его кончик имеет вид заточенного сверла.

Дюбель для гипсокартонных стен

Фасадные дюбели изготавливаются из полипропилена или нейлона. Они имеют направленные усики для надежной фиксации в основании. Такие крепежные элементы могут использоваться для любых поверхностей. Они выпускаются без бортиков, что исключает вероятность осыпания или растрескивания облицовочной штукатурки.

Рамный дюбель предназначен для монтажа дверных и оконных коробов, обшивки через слои теплоизоляции и штукатурки. Изделия выполняются из металла. Их часто называют дюбелями для теплоизоляции, которые могут быть двух видов: для работы с твердыми и мягкими материалами.

Типы дюбелей с особой конструкцией

Дюбеля-гвозди изготавливаются из полипропилена, нейлона или нержавеющей стали. Благодаря наличию накатки в виде обратных конусов, обеспечивается надежное удержание изделия в основании. Они широко используются для быстрого и объемного монтажа плинтусов, обрешеток, окон, бруса, металлического профиля, кабельного канала, фанеры к бетонной, кирпичной или каменной поверхности.

Полезный совет! При решении вопроса, забивать или закручивать дюбель-гвоздь, предпочтение отдается первому варианту монтажа.

Дюбель-бабочка для пустотелых конструкций

Дюбель-бабочка отличается повышенной износостойкостью, способностью выдерживать высокие нагрузки даже в пустотелых поверхностях. Такие изделия изготавливаются из металла.

Юстировочный дюбель применяется для монтажа обрешетки под обшивку. Он обладает специальной конструкцией, содержащей определенный элемент, позволяющий регулировать положение изделия относительно поверхности, к которой крепится.

Полезный совет! Для осуществления больших объемов монтажных работ целесообразно использовать дюбели-шурупы, предназначенные для монтажных пистолетов.

Дюбель-хомут имеет вид петли с характерными усиками для крепления по краям изделия. Такие элементы предназначены для монтажа электрической проводки к основанию. Провод вставляется в хомут, а его края, в свою очередь, вставляются в предварительно созданные в стене отверстия и фиксируются при помощи усиков.

Особым типом крепежного элемента является дюбель-зонтик, который предназначен для монтажа теплоизоляции из полистирола, или минеральной ваты. Такое изделие имеет широкую круглую шляпку, которая удерживает утеплитель. Выпускают пластиковые и металлические дюбели.

Дюбель-зонтик часто используется для подвешивания потолочных люстр

Полезный совет! Лучшим вариантом для рыхлых оснований станут жидкие дюбели, или химические анкера, которые обеспечивают прочное и надежное соединение и при этом способны выдерживать большие нагрузки.

Дюбель-зонтик Molly представлен гвоздем с металлическими плечами, которые обеспечивают надежное крепление конструкций к пустотелым поверхностям с равномерным распределением нагрузки.

Полезный совет! Чтобы прикрепить люстру к подвесному потолку, следует использовать дюбеля-зонтики Molly.

Дюбель-гвоздь как им нужно пользоваться при работе с кирпичом и бетоном

Если вы монтируете крепежный элемент в конструкцию из кирпича, следует выполнить далее указанные действия:

• Выбираем оптимальное место для дюбеля (обычно под таковым понимают центр кирпича).
• При помощи ударной дрели начинаем бурить материал. Этот процесс необходимо выполнять очень аккуратно (особенно при начале бурения), чтобы кладка не раскололась от воздействия инструмента. Повысить скорость дрели можно после того, как было просверлено около 10 миллиметров кирпича.
• Из получившегося отверстия выдуваем пылесосом кирпичные крошки и образовавшуюся пыль, после чего смело забиваем крепежное изделие, используя молоток.

При работе с бетонными поверхностями крепеж монтируется так:

Кернером и молотком намечается отверстие. Пробивается (перфоратором) требуемое по глубине отверстие Обратите внимание – маркировка дюбель-гвоздя, на которой указывается его сечение, должна совпадать с маркировкой бура

Важно и то, чтобы дюбель был по своей длине на 5–6 мм короче пробиваемого отверстия. При помощи пылесоса удаляется бетонная пыль, а затем патрон дюбеля углубляется молотком. После всех этих действий забивается гвоздь Желательно оставить от его головки 2–3 миллиметра свободного пространства, которое потребуется для подвеса.

Крепление изделий, имеющих средний вес

Предметы, имеющие вес в пределах 5–10 кг крепятся ударными дюбелями Ø8 мм, сверлом Ø8 мм, но обязательно с победитовым наконечником. Крепеж должен заходить в полость стены на 6 см, если потолок то, на 8 см. Чтобы закрепить предмет до 10 кг, следует использовать 4 крепежа.

Читать также: Пропольники окучники для мотоблока

Как забить дюбель-гвоздь в гипсокартон, в керамическую либо кафельную плитку

При монтаже гипсокартона следует заранее учесть вес груза, который крепится к нему. В тех случаях, когда масса груза достаточно высока, использовать дюбель-крепеж нельзя, так как он просто-напросто разрушит достаточно легкую гипсокартонную поверхность. В остальных ситуациях (малый вес груза) забивка дюбель-гвоздя является очень простой процедурой:

• в гипсокартоне делают нужное по сечению отверстие;
• крепеж вводится до упора в отверстие (при этом по крепежному элементу следует не стучать молотком со всей силы, а лишь слегка постукивать);
• вручную либо при помощи шуруповерта шуруп закручивается.

При работе с плиткой из кафеля или керамики монтаж крепежа также несложен, но работы следует выполнять крайне осторожно, учитывая высокую ее хрупкость.Схема крепления такова:

• маркером намечается точка вхождения крепежного изделия в плитку (это может быть и шов, и поверхность материала);
• легкими постукиваниями при помощи самореза по металлу делают отверстие на поверхности эмали (до 0,5 миллиметра), и только после этого применяют дрель ударного принципа действия, которая просверливает кафель (керамику) на всю ее толщину.

Не забывайте, что под плиткой нужно будет также делать отверстие в соответствии с инструкцией для кирпича или бетона (они изложены выше), а затем инсталлировать крепежное приспособление в плитку и кирпичную либо бетонную поверхность.

Крепление к ненадежной поверхности

Если вам предстоит закрутить дюбель в поверхность, не отличающуюся высокой прочностью, то подход к высверливанию меняется. Ненадежной считается гипсокартонная стена, старые кирпичные дома и т. п. В процессе работы с ненадежными поверхностями важно следовать некоторым правилам:

• Использовать следует нейлоновые дюбели, имеющие Ø10–12 мм. Засверлить дюбель можно будет на глубину 6 см. Как и в предыдущих случаях, выбираете победитовое сверло. Его диаметр должен составлять 8–10 мм, это значит, что крепеж должен быть на 2 единицы больше сверла.
• Сверление проводится за один прием при отключенном ударном режиме. Заменять сверла не нужно.

Крепление в газобетон

Ненадежные поверхности сильно разрушаются при работе дрели, поэтому использование ударного режима дрели запрещено. Если сделать отверстие сверлом, соответствующим размеру дюбеля, то отверстия получится слишком большим.

Итак, важно не лишь понимать, как выбрать сверло, но и учитывать материал, из которого сделана стена/потолок, а также состояние поверхности. Не менее важную роль играют габариты предмета, который предстоит закрепить к стене/потолку, а также учитывать правила грамотного сверления.

Для чего нужен дюбель

Дюбель — это специализированное крепежное изделие, предназначенное для монтажа и соединения различных конструкций. Существует огромное множество различных видов дюбелей, каждый из которых подходит для того или иного материала: бетона, камня, гипсокартона, дерева и других.

Данное крепление чаще всего используется в том случае, когда нет доступа к краю соединительного стержня обычного шурупа. То есть когда необходимо сделать несквозное отверстие, например, для монтажа шкафа на кухне или полки в гостиной. Также дюбели идеальны в случае пустотных стен. Другой крепеж в этой ситуации просто будет неэффективен.

Принцип работы дюбеля очень прост. Дюбель это своеобразный буфер между саморезом и стеной, фиксирующий всю конструкцию благодаря наличию специальных ребер и «зацепок». То есть работает как распор.

Дюбель представляет собой цилиндрический стержень, изготавливающийся из полипропилена, нейлона, полиэтилена или даже металла. Конструктивно дюбель имеет две части: распорная – расширяется при монтаже, надежно закрепляясь в рабочем материале, а также нераспорная. Некоторые виды дюбелей оснащены манжеткой-ограничителем, предотвращающей проваливание в просверленное отверстие.

Особенности применения дюбелей

При выборе дюбеля мало ориентироваться на его форму, также важно знать какой размер (длина, диаметр) подобрать. Для каждой рабочей поверхности необходимо подобрать свой крепеж

Дюбель «шестерка» (6*40) подходит для монтажа профильных конструкций в шлакоблочных домах. Выбрав другой размер, сделать ремонт не получится, так как весь крепеж будет просто вываливаться из просверленных отверстий.

Для панельных домов (а так же тех, где отсутствуют пустоты в стенах) самый оптимальный вариант дюбелей – 6*60 или 6*80. С ними все будет надежно закреплено, ничего не провалится и не вывалится даже на потолке.

При выборе длины дюбеля стоит помнить о нагрузке, которой в будущем при эксплуатации подвергнется крепеж. Чем короче дюбель и саморез, тем меньшую нагрузку он выдержит. Также важен и диаметр. Для обычных работ по дому (повесить шкаф, зеркало или шведскую стенку) достаточно дюбелей с диаметром 8-10 мм.

Разница состоит лишь в глубине просверливаемого отверстия, так как нагрузка на дюбель разная. Для шкафчика достаточно 3-5 см, а для шведской стенки или более тяжелого шкафа, полки – 8-10 см. Еще один важный вопрос, возникающий перед мастером – какое нужно сверло для дюбеля.

Чтобы на него ответить, необходимо для начала знать какая поверхность будет сверлиться и какая нагрузка на конструкцию планируется в будущем после окончания работ.

Как подобрать сверло под дюбель?

Самое важное правило – номер сверла должен совпадать с номером (размером) дюбеля. Т

е. в идеале, дюбель должен с трудом забиваться в стену, в противном случае, возможна ситуация, когда дюбель просто выпадет или провалится. Что касается качества сверл, то опытные мастера советуют использовать победитовые, так как покупка более дорогих не имеет особого смысла.

Сделать отверстие под дюбель легко (для примера возьмем дюбель 10): Сначала возьмите сверло меньшего размера, например 8-ку. Сделайте по глубине отверстие немного меньше, чем необходимо, используя ударный режим.

Крепеж легких предметов

Быстрый монтажный дюбель используется для крепления предметов, имеющих небольшой вес. Он устанавливается в кирпичные и железобетонные стены. Диаметр крепежа и сверла составляет 6 мм, тип бура – победитовый. Выбор длины дюбеля зависит от толщины стенки предмета, который будет крепиться. Итак, вам понадобится 2 дюбеля. Если вам предстоит установить дюбель в стену, то он должен зайти в отверстие на глубину 4 см, а в потолок – на 6 см.

Дюбельный крепеж. Разновидности изделий

Данные изделия разграничиваются на категории по:

методу крепления

Во внимание берутся особенности конструкции, а также основного материала. Если основание отличается высокой плотностью, что вызывает определенные сложности в процессе крепления различных элементов, следует использовать дюбеля для кирпича либо бетона

Для работы с такими поверхностями можно выбрать: Дюбель распорный. В зависимости от компании-изготовителя изделие может отличаться формой, а также количеством зубчиков, элеронов, шипов. Универсальный крепеж. В полнотелых материалах проявляет себя так же, как и распорный вид, но в пустотелых показывает иные качества. Фасадный дюбель и рамный. Изделия рассчитаны для крепежа в плотные основания, даже если они причисляются к щелевым. Гвоздевой тип. Предназначен для массового быстрого монтажа. Наиболее часто требует использования монтажного пистолета. Если работа будет осуществляться с рыхлыми либо пустотелыми материалами, то в этих случаях лучше выбрать универсальный вариант, рамный (может использоваться при установке в пенобетонное основание в процессе монтажа пластиковых дверных и оконных конструкций), забивной (для газобетона), а также закручиваемый, панельный и листовой дюбель.

типу монтажа

В данном случае берется во внимание не метод погружения гвоздей в дюбеля, а монтаж самого дюбеля. На сегодняшний день существуют два способа: Монтаж предварительный

Производится фиксация крепежа в основание. Прикрепляемый элемент максимально плотно прилегает к «телу». Наибольший процент типов дюбелей работает именно по упомянутому принципу (универсальные, гвоздевые, распорные). Сквозной монтаж. Перед закреплением в основе крепежный элемент должен пройти сквозь участок пустоты либо определенный слой промежуточного материала. Для осуществления этого процесса применяют изделие, обладающее удлиненной нераспорной частью. Речь идет о рамных, фасадных, а также кровельных дюбелях. Кроме этого, существуют модели крепежа для утепления. Они могут быть как распорными, так и нераспорными. Отличаются наличием довольно крупной шляпки (диаметр — от 45 до 90 мм), позволяющей удерживать рыхлый материал, а также мягкий.

• материалу. Наиболее часто дюбельный крепеж производится с использованием пластмассы. Это объясняется тем, что уровень прочности монтажа определяется легкостью, а также силой деформации. Пластик наделен эластичностью и отличается вязкостью, что позволяет ему более легко деформироваться, нежели остальным материалам. При этом пластмасса не утрачивает своих характеристик. Таким образом, сегодня существуют дюбеля, созданные из следующих материалов:
• Полипропилен. Обладает высокими показателями твердости, а также износостойкости, но не может использоваться при очень низких температурах. Зато прекрасно проявляет себя при высоких температурах (деформация наблюдается при +140 °C и более).
• Нейлон, или полиамид. Изделия из этого материала наделены высоким уровнем жесткости и прочности. Они устойчивы к механическим воздействиям и вибрационным процессам, отличаются долговечностью. Дюбель из нейлона признан более надежным крепежом, но использовать его в морозную или влажную погоду не рекомендуется.

Крепление анкерными болтами

Более надёжное крепление тяжёлых предметов обеспечивается анкерными болтами. Приемлемый для значительной нагрузки диаметр — от 8 мм. Различаются следующие типы креплений:

• с гайкой. После установки такого анкера гайку затягивают ключом;
• с потайной головкой. Затягиваются «фигурной» отвёрткой;
• двухраспорные — с двумя распорными гильзами – для креплений, испытывающих значительные нагрузки, например, оконных и дверных коробок.

Сверло под анкеры подбирается иначе чем для пластиковых дюбелей: на 1 — 2 мм больше. Необходимое значение рекомендуется подбирать исходя из информации, представленной в таблице значений или по маркировке анкера.
