Можно ли от розетки запитать еще розетку

Устройством стационарных розеток обычно занимаются в момент капитального ремонта: когда в помещении грязно и стены еще голые — самое время бить штробы для скрытой прокладки проводов. Но бывает, что розетка понадобилась после ремонта, а портить новенький интерьер совсем не хочется, тогда единственным выходом остается только такой способ, как провести розетку от розетки.

В этом случае запитать новую точку надо не от распределительной коробки, а от ближайшей розетки. Такую последовательность называют шлейфом и она может насчитывать до восьми изделий.

Как правильно подключить розетку от розетки: плюсы и минусы подключения

В современных условиях человек пользуется большим количеством электроприборов. Все они требуют подключения в электророзетку, но не всегда в помещении возможно включить в сеть все устройства. Для временного подключения лучшим выходом будет применение бытового удлинителя или переделка точки питания. Установка вместо одной розетки двух – задача несложная, но она не всегда разрешена технически к исполнению. Перед реконструкцией следует ознакомиться с особенностями и нюансами, как сделать из одной розетки две.

Схема подключения включателей к сети

Схема подключения одноклавишного включателя света

Схема подключения двухклавишного включателя света Черная фазовая проводка соединена винтом с клеммой колодки, обозначенной буквой L (фаза). Синий нейтральный провод соединяется с клеммой, обозначенной буквой N. Кабель должен быть плотно прикручен, но не слишком сильно, чтобы не переломать его.

Полезное: Микроволновый датчик движения: схема и подключение к Ардуино

Подключение фазного проводника к включателю

Завинчивание фазного проводника

Подключение нейтрального проводника к кнопке

Обычно заземляющий проводник для монтажа включателя не требуется, поэтому его наконечник изолирован и вставлен в небольшой зажим (или обмотан туго изолентой по этой методике).

Изолированный конец заземляющего проводника

Преимущества и недостатки

Плюс схемы подключения одной или нескольких электророзеток к основной точке питания – удобство. Пользователь не будет беспокоиться о том, что не хватает места для подключения, ему не будут мешать провода или выпадающий тройник.

Но подобное подключение имеет и недостатки. Главный минус – это предельная нагрузка. Обычно для розеток используются провода сечением 1,5 или 2,5 квадратных метра. Такие кабели рассчитаны на определенную мощность подключаемых приборов. Если будет больше разъемов для подсоединения техники, возрастет нагрузка и провода могут выйти из строя.

Все электророзетки являются дополнительным сопротивлением электрическому току. Если присоединить мощный электроприбор в последнюю розетку, подключенную к основной точке питания, могут нагреваться предыдущие контакты. Также под действием электрического тока будет возникать вибрация, ухудшающая качество соединения.

Последовательное и параллельное соединение

Шлейфовый метод иначе называют последовательным соединением розеток. В противоположность ему параллельный способ подключения предусматривает запитку каждой розетки отдельной линией от распределительной коробки (для самых мощных приборов тянут линию от распределительного щита).

Преимущество последовательного подключения:

• образуется меньше грязи и пыли: штроба пробивается на коротком участке между розетками;
• по этой же причине уменьшаются затраты труда;
• сокращаются затраты кабеля.

Но есть и важные недостатки:

• низкая надежность: при перегорании провода все последующие розетки шлейфа становятся неработоспособными;
• ограниченная мощность: максимально допустимый ток, определяемый сечением жил кабеля первой розетки (при 2,5 кв. мм 16 А), делится на все включенные в шлейф приборы (при параллельном подсоединении каждая розетка может потреблять максимальный ток);
• пуск и выключение прибора сопровождаются более ощутимыми перепадами напряжения в соседних розетках, чем при параллельном подсоединении.

Выбор подходящего способа монтажа электропроводки

Все способы запитаться от розетки для другой розетки можно разделить на несколько групп. По способу закрепления – внутри стены, снаружи или от внешней части основной точки питания с выводом проводов наружу. Далее работа производится схожим способом.

Основные рабочие моменты:

• Толщина кабелей. Сечение дочерней розетки не должно быть меньше родительской.
• Дизайнерское решение. Напрямую зависит от интерьера помещения и не влияет на технические характеристики.
• Порядок подключения. У бытовых приборов может быть два или три контакта. В первом случае это фазовый и нулевой провода, которые подключаются к разным контактам. При трехпроводном подключении добавляется заземление. Его подсоединяют на крепежный болт на корпусе устройства.
• Заземление. Если оно имеется в основной розетке, в последующих точках питания также должно быть. По требованиям ПУЭ кабель должен быть цельным.

Дополнительную точку питания подключают параллельно. Но для осветительных устройств на балкон можно провести последовательное подсоединение.

Техника безопасности при работах

Процесс не вызовет особых сложностей ни в организационном, ни в техническом плане. Но при работе с элементами электрической проводки обеспечить необходимо максимальный уровень безопасности. Вот несколько рекомендаций:

• Если подключение новой электророзетки происходит в квартире, нужно использовать только силовой кабель ВВГнг с сечением не менее 1, 5 мм2.
• Укладку кабеля производить строго в вертикальном или горизонтальном направлениях по НБП и ГОСТу. При этом выдерживать 200 мм от уровня потолка во время расположения горизонтальных маршрутов, а вертикальные удалять в 100 мм от дверных и оконных проёмов, комнатных углов.
• Розетку располагать на высоте 50–80 см от уровня пола. Учитывать расстояние 50 см от радиаторов, стальных трубопроводов и газовых плит.
• Соединения и ответвления выполнять через коробки или размещать в корпусах электромонтажных устройств.

Мастера рекомендуют составить предварительную схему с указанием расположения распределительной коробки и план прокладки основного кабеля, чтобы безопасно выполнить перенос. Перед началом работ обязательно отключить электрический счётчик. Область размещения распределительной коробки дополнительно проверить индикатором на возможный поток электрического тока.

Наружная электропроводка

Применяется в деревянных домах или в помещениях в стиле ретро.

В деревянном доме проводка прокладывается в медных трубах. Это обусловлено требованиями пожарной безопасности, так как кабели нельзя укладывать в деревянные стены. Это сложный вид подключения, требующий дополнительных слесарных работ.

Для ретро-проводки огромное значение имеет визуальная составляющая. Если подключать к одной розетке другую, можно нарушить созданную дизайнером картину. В таком случае для сохранения стиля лучше установить новую точку питания. Если такой способ невозможен, устанавливается дополнительная розетка рядом со старой на одной диэлектрической подложке. Важно выбрать такую же по стилю розетку, чтобы не нарушать внешний вид.

Причины переноса

• Планирование поставить образец новой мебели или вновь приобретенную бытовую технику (электроплиту, например) у участка стены с имеющейся на нем розеткой.
• Желание удлинить подводящий провод или укоротить его на какую-то величину.
• Проведение капитального ремонта, связанного с отделкой стен в помещениях.
• Изменение типа монтажа розеточного изделия со скрытного способа на отрытое размещение или наоборот.

Возможно несколько вариантов переноса розетки в квартире, отличающихся способами их монтажа в пределах обслуживаемого помещения. При открытом размещении (на подрозетнике) удлиняющий провод прокладывается поверх поверхности стены. В случае со скрытым расположением изделия придется заняться штроблением – проделыванием в штукатурке или бетоне специальной канавки, в которую впоследствии укладывается наращиваемый провод.

Комбинированная электропроводка

Этот метод применяется, когда из одной электророзетки нужно подключать еще дополнительные, а сверлить стены нельзя. Порядок монтажа и подсоединения проводов в таком случае следующий:

• Отключение электричества. Нужно обесточить всю квартиру либо помещение, в котором будут проводиться работы. С помощью тестера нужно убедиться, что напряжения нет.
• Удаление защитной крышки с основной точки питания.
• Извлечение розетки путем ослабления удерживающих контактов.
• Подсоединение проводов к новой точке питания.
• Далее проверяется, не будет ли ограничитель передавливать провода. Если он мешает кабелям, нужно аккуратно отколоть небольшой кусок с подрозетника или стены под размер провода.
• Установка розетки на место.
• Создание отверстия в декоративной крышке для провода.
• Установка крышки.

Провод ведется до нужной точки питания и крепится к стене при помощи скоб через каждые 30 см.

Подключение кабеля

К существующей розетке подключаются так:

1. конец нового кабеля подрезают до удобной длины;
2. освобождают концы жил от изоляции на длину 1 см. Существует специальный инструмент для этой операции — стриппер (он же кримпер), исключающий возможность повреждения жилы. За его отсутствием, изоляцию аккуратно срезают обычным ножом, стараясь не повредить жилу;
3. оголенные концы жил сгибают в петли и слегка сдавливают плоскогубцами;

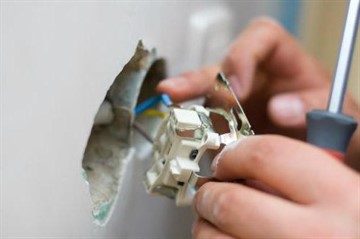

4. отжав распорные усики, извлекают внутреннюю часть розетки и ослабляют винты на клеммах фазы и нуля. Заземляющий проводник откручивают полностью;
5. силовые жилы нового кабеля вводят в клеммы и затягивают винты. Теперь в каждой клемме по две жилы — от питающего кабеля и от перемычки для новой розетки. Цвета изоляции на жилах в каждой клемме совпадают.

Заземление подключают иначе. Для него соединение шлейфом недопустимо из-за низкой надежности: при отгорании контакта в одной из розеток, все последующие останутся без заземления. Согласно ПУЭ, положено соблюсти неразрывность проводника, выполнив ответвление для каждой розетки.

Поступают так:

• на открученную жилу заземления питающего кабеля надевают опрессовочную гильзу и заводят в нее еще две жилы: от кабеля-перемычки и короткий отрезок — ответвление для существующей розетки;
• опрессовывают гильзу пресс-клещами;
• надевают на нее термоусадочную трубку и нагревают последнюю термофеном или зажигалкой (изоляция);
• прикручивают ответвление к контакту заземления существующей розетки.

Аналогично поступают при подключении каждой последующей розетки шлейфа. Существующую розетку собирают

Важно убедиться, что ограничитель на ее внутренней части (прямоугольная металлическая пластина) не передавливает провод-перемычку. Если это обнаружилось, для провода делают вырез в подрозетнике, а при необходимости углубляют отверстие в стене

Как скрыть провод

Метод фиксации электророзетки зависит от ее использования. Ее можно прикрутить к плинтусу или оставить как переноску. Такой способ используется для наружных изделий. Кабели можно спрятать в специальный кабель-канал, который приклеивается к обоям или закрепляется между плинтусом и крышкой розетки.

Если розетка устанавливается на длительный период, провода можно спрятать под слой штукатурки. Если стена оклеена обоями, их можно разрезать по линии укладки. Далее нужно аккуратно отклеить небольшую часть обоев и проделать в стене отверстие для кабелей. Провода укладываются в проделанную борозду, зашпаклевываются и закрываются обоями.

Способы соединения проводов

• С помощью специальных переходных клемм под винт.
• Посредством обычной скрутки с последующей сваркой.
• Фиксация с использованием пластиковых колпачков.
• Образование той же скрутки, но с пайкой.
• С применением фирменных клеммников марки Wago.

При выборе конкретного способа соединения в первую очередь необходимо учитывать материал проводов. Если они изготовлены на основе разных металлов (меди и алюминия), в образуемом соединении не должно быть непосредственного контакта, способного окисляться и разрушаться со временем. В этом случае подойдут первый и последний способы, при которых клеммы выполняют функции переходника.

Скрутка допустима лишь при однородных материалах исходного и наращиваемого проводников.

Монтаж в гипсокартоне

Установка точек питания в гипсокартон одновременно является скрытой и открытой проводкой. Провода незаметны глазу, как в скрытой электропроводке, но при этом они не расположены внутри стены и до них можно добраться, как для открытого монтажа. Для работы нужны профессиональные инструменты и стальная проволока.

Как сделать из одной розетки несколько:

• Удаление розетки и подрозетника из стены.
• Продевание стальной проволоки в отверстие в направлении установки новой точки питания. Делается это для того, чтобы убедиться, что между профилем и стеной можно установить гофрированную трубу с кабелем.
• Просверливание места для нового подрозетника.
• К проволоке нужно прокрутить веревку и вытащить обратно.
• С помощью веревки между двумя розетками протягивается гофрированная труба.
• В гофру протягиваются провода.

Финальный шаг – соединить электропровода.

Бывают случаи, когда места между стеной и профилем для гофры нет. Тогда приходится откручивать лист гипсокартона, протягивать кабели для новой розетки и устанавливать все на место. Стыки нужно зашпаклевать и поставить новую точку питания.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Основные ошибки

Установка дополнительной розетки обычно не вызывает сложностей. Но новички могут допустить следующие ошибки:

• Неправильный выбор сечения провода. Нужен кабель такой же толщины, как у основной розетки.
• Использование провода из другого материала. Соединение двух разных проводов вызывает дополнительные трудности, а сам контакт является менее надежным.
• Нарушение очередности подключения проводов. Особое внимание нужно уделить заземляющей жиле. Если она отсутствует в доме (особенно в старых строениях), лучше приобретать розетки без земли.
• Ненадежный контакт. Нужно заранее ознакомиться с существующими способами создания контакта и потренироваться в подключении на запасных отрезках проводов.
• Установка проводов по диагонали. Стандарты разрешают только вертикальную прокладку кабелей.

Также есть риск купить неподходящую по дизайну модель. Это не является критичной ошибкой с технической точки зрения, но может нарушить общую концепцию помещения. Поэтому при покупке рекомендуется заранее выбрать цвет изделия, его форму и размеры. Производители электротехнической продукции предлагают широкий ассортимент товаров, любой покупатель найдет подходящее по стилю изделие.

Источник

Виды

Новую розетку выбирают по ряду важных технических параметров.

Тип установки

Есть два варианта:

1. врезные: устанавливаются в высверленное коронкой отверстие;
2. накладные: прикручиваются поверх стены саморезами.

Врезные в сочетании со скрытой проводкой (кабели прячутся в борозды и заделываются раствором) устанавливают в жилых и прочих помещениях с высокими требованиями к эстетике.

Накладные с проложенной открытым способом проводкой применяют в гаражах, дачных домиках и т.п. — их проще устанавливать.

Наличие контакта заземления

Заземление бытовых электроприборов желательно, поскольку оно защищает пользователя от электротравмы. Но реализовать его можно только в домах с системой заземления, организованной по новым стандартам (тип TN-C-S).

В старых домах с системой TN-C заземление к розеткам не подключают, соответственно, следует приобретать изделие без третьего контакта.

Даже если в доме имеется современная система заземления TN-C-S, не стоит торопиться с покупкой розетки с заземляющим контактом. Поскольку новую точку решено запитать от существующей розетки, сначала требуется убедиться, что к той подведен 3-жильный провод.

Если же она подключена 2-жильным, то даже при наличии на ней заземляющего контакта покупать розетку с заземлением нет смысла.

Диаметр гнезд

Есть два типа розеток:

1. советского образца;
2. евророзетки: с гнездами увеличенного диаметра.

Выбор розетки зависит от типа вилки на электроприборе. Ошибка не критична: существуют переходники для включения вилок советского образца в евророзетки и наоборот.

Тип клемм

Этим определяется качество и надежность контакта в розетке. При плохом контакте провод сильно греется, что может привести к его отгоранию или пожару.

Розетки оснащают клеммами трех типов:

1. плоско пружинные. Наиболее надежная разновидность;
2. винтовые с прижимной пластиной. Для фиксации провода в клемме затягивают винт, упирающийся в пластину из меди. Клеммы — плоско пружинным, в надежности уступают, но вполне приемлемы;
3. винтовые без прижимной пластины. Вариант, где жилы просто прижимают винтом, — наихудший, приобретать такую розетку не рекомендуется.

Как правильно подключить розетку от розетки

Есть разнообразные способы и устройства, чтобы от одной розетки запитать два или больше прибора – например, тройники и сетевые фильтры. Если же становится ясно, что в определенном месте всегда будут включены несколько устройств, то гораздо удобнее и практичнее сделать подключение розетки от розетки. Правда при этом надо учитывать ряд нюансов, которые будут влиять их нормальную и продолжительную работу.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Материалы и инструменты

Перенос розеток и выключателей осуществляют, используя:

• долото;
• перфоратор;
• отвертку;
• коронку для сверления d 6 мм;
• плоскогубцы;
• молоток.

Потребуется запастись также следующими материалами:

• дюбель-хомутами 5-10 мм;
• распределительной и монтажной коробками;
• строительным гипсом;
• изолентой шириной 2 см.

Работы проводят в перчатках.

Необходимые инструменты и чем заменить недостающие

Хороший инструмент в разы ускоряет выполнение работы. При желании можно обойтись и подручными средствами, но тут надо смотреть, стоит ли потеря времени сэкономленных денег, за которые можно было бы взять нужный инструмент в аренду.

• Штроборез. Помогает быстро сделать штробы – работает в паре со строительным пылесосом и не оставляет пыли. Свой штроборез это редкость, поэтому он может быть заменен болгаркой с диском по бетону или перфоратором, но пыли от них будет много.
• Мощная дрель с насадкой для высверливания отверстия под подрозетник. Можно заменить сверлом по бетону – насверлить отверстий по периметру окружности и выбить изнутри остатки бетона. Также нужна в пару к штроборезу, если штроба идет по двум стенам – доделать 10-15 см, которые бороздодел не захватит возле угла.

В особо тяжелых случаях (нет электричества) борозду в стене получится сделать и по старинке – зубилом с молотком, но сколько на это уйдет времени, сказать сложно.

• Зажимы для проводов – помогают сделать качественное соединение. При необходимости без них получится обойтись – можно просто качественно скрутить провода и обжать их плоскогубцами.

Остальное необходимо в любом случае: подрозетник, розетка, провод, плоскогубцы, нож, изолента, гипс или цемент для монтажа подрозетников и замазывания штроб.

Выбор способа монтажа проводки

Все способы провести розетку от розетки сводятся к тому, как они будут закреплены – внутри стены, снаружи или из внутренней части «родительской» точки провода будут выводиться наружу. Все остальные рабочие моменты решаются во всех случаях одинаково:

• Толщина проводов. Здесь все просто – они не должны быть тоньше, чем те, что подходят к «главной» розетке. В противном случае, при подключении достаточно мощного потребителя к «дочерней» розетке контакты будут греться – рано или поздно оплавится изоляция проводов, пластиковая крышка или то и другое вместе.
• Дизайн. С точки зрения функционала особых ограничений тут нет – одних устроит «лишь бы работало», а другие подберут «чтобы было красиво и сочеталось друг с другом и с обоями»
• Порядок подключения контактов. На бытовых устройствах их может быть два или три. Если два, то это фаза и ноль – какой провод куда подключать не имеет значения, главное, чтобы они были «посажены» на разные между собой контакты. Когда используется три провода, то это фаза ноль и заземление – его розеточный контакт обычно торчит из корпуса устройства, когда с него снимешь крышку. На контакте надо найти крепежный болт и прикрутить туда заземляющий провод.
• Заземление. Тут все зависит от его наличия – если оно есть в первой розетке, то настоятельно рекомендуется провести заземляющий провод и в следующие точки. При этом надо учитывать требования ПУЭ – кабель должен быть по возможности цельным с отдельными выводами к каждой точке.

Нюансы при переносе розеток

При выполнении электромонтажных работ всегда надо обращать отдельное внимание на качество контактов, так как каждый из них это потенциальное «узкое место» для течения электрического тока.

• Перенос розеток выполняется на обесточенной проводке – для электроинструментов лучше сделать временный ввод с отдельным автоматическим выключателем. Для гарантии стоит дополнительно проверить обесточенную проводку пробником.
• Перед тем, как перенести нужную розетку в другое место, надо выяснить расположение старой проводки, чтобы при штроблении стен не повредить старую проводку.
• В панельных домах запрещено штробление несущих стен. На практике мало кто к этому прислушивается, но надо следить хотя бы за тем, чтобы штроборез не повредил арматуру внутри плиты. Если же хочется все сделать правильно, то проводку надо прятать под стяжкой, штукатуркой или стеной из гипсокартона.
• При заведении проводов в распределительные коробки надо помнить про монтажный запас в 10-15 см. Если его не сделать, то со временем даже хороший провод придется наращивать или менять, а это опять ковыряние в стенах.
• Запрещается непосредственный контакт проводов из алюминия и меди.

При соблюдении этих нехитрых правил перенести розетку в квартире своими руками под силу любому человеку, владеющему навыками работы с инструментами и минимальными знаниями по электротехнике.

С каждым годом в среднестатистической семье появляется все больше и больше электрических устройств и нередко возникает необходимость в установке дополнительных розеток. Также новая бытовая техника часто попросту не дотягивается до электророзеток из-за коротких шнуров. Сегодня мы расскажем вам, как с легкостью перенести розетку в другое место в кирпичном или панельном доме своими руками, без специальных инструментов. Также мы опишем несколько способов, которые делают перенос весьма простым.

Розетки в гипсокартоне

Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:

1. Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
2. Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
3. Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
4. Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.

Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.

Устройство электрической розетки

Почти любому мастеру приходилось заниматься подключением розетки. На первый взгляд, эта процедура очень простая, но под ней скрывается много нюансов. Чтобы самостоятельно подключённая розетка не стала источником проблем, нужно понимать принцип её работы. Она состоит из следующих компонентов:

• Декоративная накладка с закреплённым винтом.
• Подрозетник. Для крепления элемента внутри монтажного отверстия, на нём имеются лапки, с помощью них вставка крепится в отверстие, колодки у которых контакты подвижны, сложнее в установке, но благодаря их конструкции есть возможность регулировать положение по наклону и высоте. Желательно выбирать модели с двузубыми лапками. По сравнению с однозубыми они гораздо надёжнее.
• Контактная коробка в сборе. Клеммы могут соединяться различными способами, как с контактными винтами напрямую, или выполнятся единым целым. Два контакта, нулевой и фазы, а также заземляющий который расположен отдельно.

Каким способом воспользоваться

Этот вопрос решается в каждом случае индивидуально, в зависимости от того, где расположена «родительская» розетка и какой мощности будет подключаемый прибор. Если это не кухонные розетки для духового шкафа или точки для запитки бойлера со стиральной машинкой, то расчеты и практика показывают, что несколько розеток без проблем будут работать без возникновения перегрузок в сети.

Главное условие при монтаже любых розеток – это хорошие контакты между проводами, что уменьшает общее сопротивление проводки и вероятность ее нагревания в процессе эксплуатации.

Источник

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных , «ABB», «Legrand».

Последствия неправильного монтажа

Неправильно или некачественно выполненные работы на любом этапе установки подобных устройств могут привести к нежелательным последствиям. Наиболее распространенными из них являются:

1. Ненадежная фиксация рабочей части устройства в подрозетнике.
2. Перегрев контактов, а также плавление или возгорание диэлектрических частей корпуса.
3. Возникновение короткого замыкания при подключении питания к розетке.
4. Искрение или обрыв (отгорание) электрических контактов.

Источники

• https://StrojDvor.ru/elektrosnabzhenie/perenos-rozetok/
• https://stroypomochnik.ru/perenos-rozetok-v-kvartire-panelnogo-doma-svoimi-rukami-poshagovaya-instruktsiya/
• https://YaElectrik.ru/elektroprovodka/kak-perenesti-rozetku-v-drugoe-mesto
• https://okcomfort.com/elektrika/rozetki/kak-perenesti.html
• https://SamElectric.ru/elektrika/perenos-rozetki-bez-shtrobleniya.html
• https://advsk.ru/sockets-and-switches/new-sockets-in-the-panel-house-how-to-move-the-rosette-in-the-panel-house-with-your-own-hands-the-rules-of-transfer-to-the-opposite-wall-without-slableniya-and-with-it.html
• https://koon.ru/perenos-opticheskoi-rozetki-svoimi-rukami-kak-perenesti/
• https://mr-build.ru/elektrika/perenos-rozetok.html

[свернуть]
