Популярность теплого пола постоянно растет, а производители разрабатывают все новые виды и типы таких систем обогрева. Новинка строительного рынка – пленочный теплый пол. Изготовители описывают эту систему самыми яркими красками, но практика показывает, что на деле все совсем не так радужно.
Более того, появляются самые удивительные слухи о вреде или пользе таких конструкций, порой, совершенно противоположные. И все же у пленочных систем теплого пола есть немало преимуществ, поэтому познакомиться с этим материалом стоит как можно ближе. При правильном монтаже и применении он сделает дом комфортным при минимальных затратах времени и сил на ремонт.
Как устроена система пленочного теплого пола?

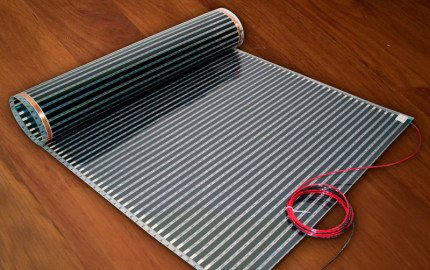

Теплый пол в виде пленки устроен довольно сложно, в домашних условиях такую систему не изготовишь. Нагревательным элементом служит уникальная наноструктура, выполненная из углеродных материалов, в которых атомы углерода образуют гексагональную решетку. Этот материал обладает способностью генерировать невидимое человеческому глазу инфракрасное излучение.
Нагревательный элемент помещают между двух слоев плотного полимерного материала. Эти полосы, ширина которых составляет примерно 15 мм, соединены специальными токопроводящими медными шинами, защищенными серебряным покрытием.
Полимерный слой защищает нагревательный элемент от влаги, механического воздействия, возгорания и других негативных факторов, но при этом прекрасно пропускает инфракрасные лучи.
Преимущества и недостатки пленочного материала
Среди положительных моментов, которыми могут наслаждаться счастливые обладатели систем пленочного пола, чаще всего отмечают следующие:
- Исключительно простой и удобный монтаж, при котором отсутствует надобность в бетонной стяжке.
- Малое время, необходимое для проведения монтажных работ – всего несколько часов.
- Возможность сочетать систему практически с любым напольным покрытием: керамической плиткой, ламинатом, ковролином, паркетом и т.п.
- Малая толщина пленки (менее половины миллиметра), которая никак не изменит расчетную толщину отделки пола.
- Низкая инерция нагрева, при которой элемент быстро разогревается и так же быстро прекращает обогрев.
- Способность переносить повышенные нагрузки на финишное покрытие (например, в спортзалах, общественных зданиях, офисах и т.п.).
- Равномерный прогрев помещения, отсутствие перепада температуры воздуха по направлению от пола к потолку.
- Относительно невысокая стоимость монтажных работ.
- Возможность сократить расход электроэнергии на обогрев помещения примерно на 25-30% (в сравнении с аналогичными системами теплого пола).
- Возможность внедрить обогрев помещения в систему “умный дом”.
- Низкая интенсивность электромагнитного поля, которое генерируется при работе инфракрасных нагревательных систем.
- Отсутствие негативного влияния на здоровье людей.
- Способность удалять из помещения неприятные запахи.
- Воздух в помещении не пересушивается, сохраняя оптимальный уровень влажности, при этом происходит его ионизация.
- Считается, что пленочные системы могут оказывать противоаллергическое воздействие.
Пленочный пол легко не только установить, но и демонтировать. При желании владельцы могут удалить напольное покрытие, снять пенку теплого пола и снова установить ее на новом месте.
Производители не слишком часто упоминают о недостатках своего продукта, кроме того, положительные характеристики систем пленочного пола иногда оказываются несколько завышенными. Чтобы избежать неприятных сюрпризов во время монтажа пленки, следует учесть следующие моменты:
- Монтаж пленочного пола может занять больше времени, чем заявляет производитель, даже если выполнять его будет опытный профессионал в строгом соответствии с рекомендованной технологией.
- Разрезание пленки и раскладка ее в помещении больших проблем обычно не вызывает, сложности связаны с грамотным подключением серебряных контактов.
- Неправильно выполненный зажим приводит к слабому соединению элементов пола, а для переделки понадобится взять новый контакт.
- Хотя для укладки такого пола не нужна бетонная стяжка, все же поверхность основания должна быть практически идеально ровной, заметная кривизна основания может вызвать разрывы пленки уже после укладки напольного покрытия.
- Толщина пленочного пола меньше одного миллиметра, но для его укладки может понадобиться “пирог” толщиной 20-35 мм (основание из фанеры или ДСП, подложка, слой полиэтиленовой пленки, напольное покрытие и прочее).
- Система демонстрирует высокую надежность лишь при абсолютно точном соблюдении всех инструкций по монтажу и профессиональном выполнении работ, а любая самодеятельность или низкий уровень качества может привести к скорым поломкам.
- Возможность сэкономить около 20% затрат на отопление по сравнению с другими системами электрического теплого пола действительно наблюдается, но лишь в домах с хорошим централизованным отоплением и при качественном утеплении помещения.
- Наличие пленочного пола не сушит воздух, однако и не увлажняет его, при использовании традиционного централизованного отопления проблему уровня влажности придется как-то решать.
Что касается ионизации воздуха и удаления неприятных запахов, этот эффект действительно присутствует согласно отзывам владельцев пленочного пола. Ионы обладают способностью блокировать молекулы веществ, издающих неприятные запахи, этот эффект широко применяется в промышленности, например, для очистки одежды, мягкой мебели и т.п.
А вот прямого противоаллергического воздействия не наблюдается, хотя люди, склонные к аллергии, лучше чувствуют себя в ионизированном и увлажненном помещении, чем в сухом, запыленном и прокуренном.
Обогрев и отопление теплиц.
Из-за отсутствия, до недавнего времени, эффективных отопительных систем для отопления теплиц, средняя полоса России получила шутливое название страны вечнозеленых помидоров. Действительно, прохладная весна и возможные весенние заморозки нередко ставят садовода перед нелегким выбором: сажать или подождать? Тем временем, выращенная на подоконниках рассада упорно тянется к солнцу и свежему, непересушенному воздуху. Не помогает и использование обычных, неотапливаемых, теплиц. Даже в относительную теплую погоду, поддержание подходящих значений температуры и влажности требует постоянного контроля, а во время заморозков превращается в шаманские пляски с окуриванием дымом, возжиганием свечей и возложением пластиковых бутылок с горячей водой.
Содержание же, настоящих, круглогодичных, теплиц требует таких затрат на отопление, что на такое решаются лишь настоящие «ботаники». Но, благодаря применению инфракрасной пленки, выращивание тепличных овощей, фруктов и ягод можно превратить из дорогостоящего хобби в рентабельное производство.
Использование нагревательной пленки термопленки позволяет:
- поддерживать постоянный уровень влажности;
- автоматически контролировать температуру воздуха и почвы;
- не зависеть от капризов погоды;
- создавать для каждой культуры различные температурные зоны;
- эффективно использовать теплоэнергию;
- подавлять рост вредных микроорганизмов;
- обойтись без дорогостоящего ремонта и технического обслуживания;
- сооружать как стационарные теплицы, так и временные (при этом монтаж или демонтаж нагревательной пленки займет всего несколько часов);
- обеспечить быстрый рост растений.
Минимальные расходы на приобретение и монтаж инфракрасной пленки позволяют после первого же урожая оправдать свои трудозатраты и финансовые вложения, а, учитывая, что срок службы пленки для обогрева порядка 30-ти лет, выращивание тепличных овощей и, даже, тропических фруктов может оказаться весьма доходным занятием!
Источник статьи: https://t55.ru/page/otoplenie_teplic_ik_plenkoi
Где и как применяют пленочные системы?
Чтобы решение об использовании инфракрасного пленочного пола было хорошо обоснованным, не помешает познакомиться с его примерными техническими характеристиками:
- ширина пленки – 0,5-1 м;
- длина рулона пленки – 50 м;
- толщина материала – 0,2-0,4 мм;
- потребляемая мощность квадратного метра материала – 25-80 Вт/ч;
- рабочая температура поверхности нагревательного элемента – 30-50 градусов.
Пленочный пол можно успешно использовать в качестве основного отопления квартиры или дома, однако при этом необходимо, чтобы не менее 70% пола были покрыты этим материалом. К сожалению, в местностях с холодными зимами такой способ обогрева не справляется с повышенной нагрузкой.
Здесь инфракрасный пол можно использовать только как дополнительный способ отопления помещения.
Читайте также:
Еще одно интересное применение для инфракрасного теплого пола – аварийное отопление. Разрывы труб в морозную погоду – явление не слишком редкое.
Если центральная отопительная система по какой-то причине вышла из строя, но электрическая энергия в дом поступает, с помощью теплого пола удастся поддерживать в жилых помещениях если не комфортную температуру, то приемлемую для нормальной жизни и защиты от переохлаждения.
Выгодная сфера применения инфракрасных нагревательных систем – обогрев служебных помещений и хозяйственных построек. Система практически не отразится на размерах помещения, а включать ее можно только при необходимости. Это также один из оптимальных вариантов для монтажа отопления ванной комнаты.
Кафельный пол всегда будет теплым, а воздух в ванной прогреется до нужной температуры, что позволит сделать водные процедуры максимально приятными. Инфракрасный пол можно укладывать не только под напольное покрытие, но даже на открытых площадках, однако в этом случае понадобится специальная защита.
Виды инфракрасных пленок и технические характеристики
Данный материал от разных изготовителей отличается внешними показателями и техническими особенностями. Инфракрасные пленки можно разделить на две группы:
- высокотемпературные – разогреваются до 55 градусов, устанавливаются под плитку и керамзитовое покрытие;
- низкотемпературные пленки (Heat-Plus, Rexva Xica и пр.) – разогреваются не более, чем на 27 градусов, подходит для ламината и паркета.
Инфракрасная пленка, выдающая тепло выше 27 градусов, не пригодна для пола с покрытием из ламината, так как от воздействия температуры доски деформируются. А вот под керамическую плитку постелить такую пленку реально.
Кроме того, основными различиями считаются:
- показатель мощности;
- максимальный температурный режим нагрева;
- параметры толщины и ширины;
- способ нанесения излучающих элементов – сплошным слоем или полосками;
- сфера применения.
Инфракрасный пол и безопасность
Отзывы о пленочных системах в интернете встречаются самые разнообразные. Одни заверяют, что инфракрасный пол излучает крайне опасное для здоровья людей электромагнитное излучение.
Другие заверяют, что это самое излучение исключительно благоприятно воздействует на организм и справляется с множеством распространенных заболеваний.
На самом деле ни те, ни другие не правы. Интенсивность электромагнитного излучения такого устройства ничтожно мала, поэтому оказать сколько-нибудь негативное воздействие на человеческий организм оно просто не может. Кабельный электрический пол демонстрирует более высокие показатели интенсивности электромагнитного излучения, при этом считается вполне безопасным для здоровья.
-
Читайте также:
По причине низких показателей интенсивности положительное воздействие излучения на человеческий организм также невелико. Дело в том, что электромагнитные поля могут позитивно влиять на здоровье только при условии совпадения температуры инфракрасной волны с температурой тела человека.
Обеспечить такой вариант в домашних условиях довольно затруднительно. Гораздо больше позитивного воздействия владельцы пленочного пола получают от пребывания в равномерно прогретом помещении с приемлемой влажностью воздуха.
Еще один миф: инфракрасную пленку нельзя класть под линолеум или ламинат, поскольку такие материалы просто не пропускают излучение. Все верно, инфракрасные лучи через слой такого покрытия не проходят, однако это не означает, что помещение не прогреется. В этом случае сначала нагревается ламинат (или линолеум) и лишь после этого тепловая энергия передается воздуху в комнате.
При использовании других покрытий воздух прогревается сразу по всей высоте комнаты. Максимальная температура нагрева ламината или линолеума довольно умеренная – около 40 градусов. Поэтому температура в помещении будет вполне приемлемой, но перегрева воздуха или поверхности пола не произойдет.
Марки и лучшие производители
Выбор инфракрасного пола в виде пленки на рынке довольно широк. Стоимость зависит от количества пленки, а также от ее качества, известности бренда и комплектации.
Варианты очень разнообразны – от пленки европейского производства, которая комплектуется всем необходимым вплоть до саморегулирующейся системы и антиискровой сетки до недорогих китайских аналогов. В целом же специалисты отмечают, что это не самый дешевый способ устройства теплого пола по сравнению с другими вариантами.
Популярная корейская марка HeatPlus, мощность которой варьируется в пределах 150-220 Вт на кв.м., успешно используется для монтажа в помещениях с повышенным уровнем теплопотерь (балконы, лоджии, подвалы, тамбуры и т.п.). При желании пленку можно уложить даже на стены или потолок. Ширина пленки в зависимости от вида составляет 0,5, 0,8 или 1 метр. Материал снабжен надежной антиискровой многослойной защитой. Гарантии производителя – 15 лет.
Корейский бренд Caleo Gold исключительно популярен и считается довольно дорогим вариантом теплого пола. Материал с мощностью 170 или 230 Вт на кв.м. (последний рекомендован для холодных помещений) снабжен антиискровой сеткой, обладает саморегулирующим эффектом. Гарантийные обязательства производителя составляют 15 лет.
Еще один корейский бренд – RexVa – отличается повышенным уровнем безопасности и устойчивости к поломкам благодаря специальной антиискровой сетке. Этот материал демонстрирует способность противостоять скачкам напряжения в сети. Ширина пленки составляет 0,5 м, а мощность достигает 150 Вт на кв. м. Гарантия, как и для других корейских брендов, составляет 15 лет.
Инфракрасный пол от производителя Okondol (Корея) может нагреваться до 50 градусов, поставляется пленка шириной 0,5 или 1 метр. Производитель гарантирует безупречную работу системы в течение 50 лет, разумеется, при соблюдении рекомендаций по монтажу и эксплуатации.
Помимо упомянутых марок на рынке предлагают инфракрасную пленку Calorique, PowerFilm, УНОСИ, IN-TERMA, SkySun и другие.
Полезные рекомендации по выбору подходящей инфракрасной пленки можно найти на следующем видео:
Правила выбора инфракрасного оборудования для теплицы
Мощность ИК оборудования для теплицы из поликарбоната, свободной от недостатков стеклянных и пленочных аналогов, рассчитывается по формуле:
N сист = Sпов x Tp x Kт, где
- N сист – суммарная мощность системы ИК отопления;
- S пов – площадь поверхности поликарбоната
- Tp – разница температур, внутренней и наружной;
- Kт – коэффициент теплопроводности сотового поликарбоната, 3-4 Вт/кв.м ( у стекла – 8,6 Вт/кв.м).
Обратите внимание! Чем толще поликарбонат, тем ниже значение Кт и тем меньше энергии требуется для обогрева.
Различают два типа ИК обогревателей:
- Световые, у которых рабочая поверхность излучателя нагревается до 500-600 °С. Используются для отопления очень больших площадей.
- Длинноволновые, рабочая поверхность которых не нагревается до сверхвысоких температур. Используются для обогрева небольших помещений и частных теплиц.
Обратите внимание! В зависимости от доступности на участке источников энергии можно подобрать оптимальную модель ИК обогревателя: электро, на жидком топливе или газе.
Пленочными инфракрасными обогревателями ПЛЭН обогревают теплицы даже в Сибири. Они просты в монтаже, а летом их можно убирать
Наконец, очень хорошо проявили себя в экстремальных климатических условиях средней полосы и Сибири инновационные энергосберегающие пленочные ИК обогреватели типа ПЛЭН.
Что необходимо учесть при монтаже?
Продавцы и производители рекомендуют поручать монтаж инфракрасного пола специалистам, однако некоторые мастера вполне успешно справляются с этой задачей самостоятельно. Чтобы правильно уложить пленочный пол, необходимо выполнить следующий шаги:
- Шаг # 1: Составить план-схему раскладки пленки, выбрать место для термодатчика и термостата.
- Шаг # 2: Установить термостат в подходящем месте.
- Шаг # 3: Подготовить основание, которое должно быть не только ровным, но также сухим и чистым.
- Шаг # 4: Если основание неровное, возможно, понадобится уложить на пол фанеру (рекомендованная толщина – 10 мм и выше) или ДСП.
- Шаг # 5: Уложить защитное гидроизоляционное покрытие, роль которого с успехом выполняет пленка толщиной 50 мкм или больше.
- Шаг # 6: Уложить теплоизоляционный слой из лавсановой пленки, подходит и металлизированная, и полипропиленовая разновидность этого материала.
- Шаг # 7: Разрезать пленку на полосы нужной длины по специальным линиям.
- Шаг # 8: Выложить пленку в соответствии со схемой шинами вниз и зафиксировать ее скотчем.
- Шаг # 9: Соединить элементы специальными контактами.
- Шаг # 10: Установить термодатчик.
- Шаг # 11: Подключить систему к электропитанию и терморегулятору.
- Шаг # 12: Выполнить монтаж напольного покрытия.
Не стоит использовать в качестве теплоизоляционного слоя материалы с основанием из алюминиевой фольги. Категорически запрещено укладывать полосы пленки внахлест.
После того, как пленка разложена, передвигаться по ней необходимо с большой осторожностью, чтобы не повредить нагревательные элементы. Не стоит также ронять на ее поверхность строительный инструмент.
Иногда удачным выбором становится комбинированный вариант: владелец дома самостоятельно проводит подготовительные работы и укладку напольного покрытия, а монтаж и подключение собственно пленки доверяет профессионалам.
Раскладку теплого пленочного пола следует тщательно продумать и составить соответствующую схему. На ней необходимо указать места установки стационарных предметов мебели, поскольку ставить их на пол с пленочным обогревом не рекомендуется.
Для мебели, которая плотно прилегает к полу, необходимо подобрать мета постоянной установки, а все остальное ставить на ножках или подвешивать на стены. Несоблюдение этого указания может привести к перегреву пола, порче пленки, мебели и напольного покрытия.
Важно правильно установить датчик температуры, чтобы его показания были корректными. В этом отношении также существуют четкие рекомендации производителя, которых необходимо придерживаться.
Укладывать пленку следует только на ровный и чистый пол, особенно если в качестве напольного покрытия выбран ламинат, один из самых капризных вариантов пола в сочетании с напольными системами обогрева.
После укладки ламината не следует сразу же включать теплый пол. Нужно подождать некоторое время, чтобы напольное покрытие прогрелось до уровня температуры воздуха в помещении. Лишь после этого можно безопасно включить обогрев. Соблюдение этого правила не повредит и при работе с другими типами напольного покрытия.
Теплые стены – менее распространенный, но далеко не менее эффективный способ отопления дома, чем теплые полы. Такая система может быть реализована в нескольких вариантах, в том числе и как дополнение к теплым полам. Распространить теплый пол на стену, при наличии резервной тепловой мощности котла — реально и целесообразно, особенно для холодных и ветреных зим. В случае отсутствия котла, подобное отопление можно обустроить используя электрические системы обогрева стенами.
Монтаж ИК-обогревателей плёночного типа
Установка гибких плёночных обогревателей, не зависимо от места монтажа, не требует от исполнителя наличия высококлассных профессиональных навыков, но должна выполняться с соблюдением следующих правил:
- место установки ПЛЭН должно быть ровным и сухим;
- резка рулонов, если это предусмотрено моделью, должна выполняться только по указанной производителем разметке;
- проверка работоспособности включением в сеть сложенного в рулон обогревателя запрещена;
- длина одного полосового фрагмента пленки не должна превышать 8 м;
- соседние полосы системы обогрева располагаются на расстоянии не меньше 5 мм;
- сгибание ПЛЭНа на угол более 90 градусов не допускается;
- монтаж плёнки к основанию выполняется скобами с помощью строительного степлера или специальным крепежом (использование обычных гвоздей и саморезов не эффективно);
- выполнять монтажные работы при минусовой температуре воздуха запрещено – после прогрева помещения полосы плёнки увеличатся в размерах и образуют складки.
Последовательность установки плёночных ИК-обогревателей
Основание под размещение ПЛЭНа для защиты от перегрева должно быть оборудовано фольгированным отражающим экраном, выполняющим роль тепло- и гидроизолятора, например, пенофолом, изолоном.
Защитное покрытие монтируется на основание с нахлёстом соседних кромок друг на друга в 3-5 см, для ускорения процесса целесообразно использовать для крепежа специальные фиксаторы, имеющиеся в широком ассортименте в продаже.
Сверху стыки полос экрана проклеиваются продольно специальным фольгированным скотчем.
Поверх уложенного экрана монтируются элементы плёночного обогревателя — после предварительной раскладки и согласно прилагаемой к устройству инструкции по установке. Монтаж выполняется с учётом правила – на 1 квадратный метр гибкой плёнки должно приходиться 8-10 крепёжных элементов.
По готовности установки обогревательного контура производится его подключение к терморегулятору, который должен располагаться на высоте 1-1,5 м от пола, и проверка работоспособности системы.
Кроме того, для корректного мониторинга температурного режима в помещении термостат должен располагаться в отдалении от других обогревательных приборов, иметь под собой теплоизоляционную прокладку, быть защищённым от прямых солнечных лучей и сквозняков.
При положительных результатах тестирования ИК-устройства выполняется укладка материалов финишной отделки – напольного покрытия или подвесного потолка, которые монтируются с устройством зазора в 10-15 мм между облицовкой и плёнкой.
Важно! Абсолютно прозрачных для ПЛЭНов материалов не существует – любая финишная отделка поверх плёнки является экраном, в той или иной степени ослабляющим излучение.
Читайте по теме — как крепить, стелить и клеить пенофол.
Преимущества монтажа теплых стен
Поскольку в основу обогрева положен принцип теплопередачи излучением, то теплые стены позволяют:
- Снизить непроизводительный расход тепла на запасание тепловой энергии, поскольку толщина стен, даже включая утеплитель, намного меньше суммарной толщины пола, следовательно, теплоотдача теплых стен более эффективна.
- Излучение тепла от плосткости стен позволит лучше прогревать помещение, поскольку нагревательная площадь стен больше, чем у пола.
- Предельная температура теплоносителя не ограничивается долговечностью полового покрытия, например, паркет и ламинат при температуре более 80 °С начинают деформироваться.
- Технология и последующий монтаж трубопроводов в стены значительно проще, чем в пол.
- При установке инфракрасной пленки преобладает теплообмен излучением над теплообменом конвекцией. Это дает возможность более рациональной наладки термодатчиков на более низкие (в среднем на 10-15 °С) температуры, так как ИК-обогрев, как известно, обеспечивает запасание тепла предметами интерьера в обогреваемой комнате.
К этому стоит добавить еще и эстетический эффект от визуального отсутствия нагревательных приборов в комнатах, поскольку инфракрасная панель монтируется в стену.
Важно! Теплые стены могут быть эффективны лишь тогда, когда мебель и другие предметы интерьера не располагаются впритык к поверхности стен, поскольку отсутствие воздушного зазора будет препятствовать процессу теплообмена.
Инфракрасная греющая пленка для отопления теплиц.
|
|
Варианты обустройства теплых стен в доме
Для теплых стен с водяным обогревом можно использовать тот же водяной контур, распространив, таким образом ранее установленный теплый пол на стену. Существуют и электрические варианты устройства подобной технологии:
- Инфракрасные пленочные обогреватели;
- Стержневые пленочные обогреватели;
- Системы, использующие нагреваемый током электрический кабель.
Для этих отопления стенами Монтаж обогревательного котла не нужен контуров.
Характерно, что теплые стены в кухне позволяют снизить риск взрывоопасности, если для приготовления пищи используются газовые нагревательные приборы. Дело в том, что электрические нагревательные элементы не приводят к пылеобразованию, т.к. в помещении отсутствуют конвекционные потоки воздуха.
Устройство
Независимо от производителя ИК-системы включают следующие компоненты:
- греющие элементы, они преобразовываю т электроэнергию в тепловую. Они бывают двух видов: биметаллические либо углеродные;
- плотную пленку из полимеров, типа полиуретана или лавсана, которой с обеих сторон ламинированы модули пола. Она играет роль изоляции и защищает от механических нагрузок.
ИК система питается электроэнергией. Подключение проводов осуществляют к проводникам. Они находятся по краям нагревающих элементов. Система также укомплектована термостатом, контролирующим уровень нагрева. Более сложные «умные» модели помимо поддерживания температуры на заданном уровне могут быть запрограммированы пользователем.
- фольга, которая способствует равномерному распределению тепла;
Нагревательная пленка экологична и экономична. Согласно заявлениям производителей оптимальным для организма способом человека является такое отопление. Отзывы потребителей, знакомых с данной технологией на практике, лишнее подтверждение ее полезных свойств.
Последовательность монтажа водяного контура теплых стен
Крепить водяной контур отопления в стене придется по тому же принципу, что и для обустройства теплого пола. Если теплый пол уже установлен, то задача сводится лишь к подключению новых элементов к уже проложенной прямой и обратной схеме трубопроводов. Если водяного контура в полу нет, то его монтаж начинают от отопительного котла, используя трубы из металлопластика или другого материала. Их по обратке лучше крепить к термореле, в этом случае можно обойтись без громоздкого смесительного узла. Установку проводят либо сухим способом, закрывая трубопроводы гипсокартоном, либо мокрым, размещая трубы в штукатурке до ее схватывания.
Между стенами и гипсокартонном можно дополнительно проложить утеплитель.
Теплые стены обязательно подразумевают применение утеплителя. Используют фольгированный утеплитель, один из оптимальных – изолон. После этого производится проверка труб под давлением, процедура занимает не менее суток. Далее происходит монтаж поверх утеплителя пароизоляционной пленки. Штукатурный раствор наносят в три слоя: на втором выполняется монтаж термодатчиков, а на внешний монтируется армированная стеклосетка, которая предотвратит стену от деформации в случае нарушения герметичности трубопроводов.
Теплые стены можно обустроить и «сухим» способом: в этом случае сверху крепят гипсокартонную плиту, к внутренней поверхности которой приклеивают пленочный утеплитель.
Преимущество водяного контура – возможность его использования в жаркую погоду как кондиционера.
Электрический пленочный контур теплых стен
Выбирая электрический вариант теплых стен, нужно начать со сборки пленочных панелей. При необходимости увеличить мощность обогрева, вместо пленки применяют стержневые элементы. Готовую ИК-панель наклеивают на утеплитель, используя термостойкий клей. Использование металлизированной пленки в качестве утеплителя запрещено: наводимая индукция создаст в стене электромагнитное поле и может привести к нежелательным последствиям.
После этого собранную конструкцию вместе с утеплителем размещают с внутренней стороны гипсокартонной плиты, которую можно крепить к стене обычным способом. Для повышения теплоотдачи с противоположной стороны стены перед ИК-панелью можно проложить фольгированную пленку.
Эффективность работы рассматриваемой ИК-системы обогрева повысится, если стену оклеить обоями, имеющими вспененную полиэтиленовую подложку.
Особенности монтажа стержневой ИК-системы отопления
Стержневые обогревательные элементы устанавливаются аналогично пленочным. Ввиду более высоких температур поверхности, расстояние между смежными стержнями не должно быть менее 100-150 мм. Разница в установке стержневых и пленочных обогревательных элементов заключается в том, что лист со стержневыми обогревателями получается более жестким. Однако, сами стержни позволяют увеличить пропускаемую через них электрическую мощность, поэтому такие системы целесообразны для монтажа в больших помещениях. Их применение ограничивается установленной в доме мощностью тепловой предохранительной автоматики. Стержневые ИК-элементы нет необходимости включать надолго, поэтому к ним желательна установка термостатов.
Монтаж электрического кабельного контура теплых стен
Еще проще выполняется монтаж в стенах электрической кабельной системы. Как утеплитель используется фольгированный полиэтилен. На армированную стеклоткань термостойким клеем крепят нагревательные кабели. Прокладку кабелей, как и водяного контура, выполняют двумя способами: улиткой или змейкой. Там же монтируют защитно-пусковую аппаратуру и термодатчики. Для обеспечения надежности срабатывания, датчики устанавливают в гофрированных металлопластиковых трубах. Сверху обогревательная ИК-система закрывается все теми же гипсокартонными плитами. Не допускается прокладка кабельного контура в стенах помещений с повышенной влажностью.
Электроподогрев стен еще не стал популярным среди потребителей, как обычная отопительная система в доме или квартире. Вызвано это большим количеством недостатков такой идеи, сложностями монтажа кабельного либо пленочного пола на вертикальные поверхности. Рассмотрим, как монтируется теплый пол на стену, разберемся с достоинствами и негативными сторонами этого способа обогрева.
Монтаж нагревательной пленки на стену
Все о монтаже ИК пленки в стену
Установка плёночного тёплого пола Eco Heat, Excel, RexVa, Caleo, Hit Plus возможна как на горизонтальные поверхности (пол), так и на вертикальные (стены). Монтаж на вертикальные поверхности осуществляется путём крепления нагревательной плёнки на стену под гипсокартон. НЕОБХОДИМЫЕ МАТЕРИАЛЫ ДЛЯ УКЛАДКИ НАГРЕВАТЕЛЬНОЙ ПЛЕНКИ
Материалы, которые можно приобрести у нас:
Материалы, которые необходимо приобрести самостоятельно:
ЗАПРЕЩАЕТСЯ использование теплоизоляционных материалов с металлическим покрытием (алюминиевой фольгой).
Утеплитель необходим для предотвращения потери тепла. Нужно добиться, чтобы тепло максимально распространялось в комнату. Это позволяет держать температуру теплоносителя ниже и экономит энергоресурсы.
3. Полиэтилен (0,2 мм);
4. В некоторых случаях при больших мощностях могут понадобиться приобрести контакторы.
ПОРЯДОК МОНТАЖА НАГРЕВАТЕЛЬНОЙ ПЛЕНКИ НА СТЕНУ
Перед монтажом нагревательной плёнки на стену, нужно знать следующее:
1. Составить план размещения системы пленочного обогрева по полосам.
Планировать размещение ИПО следует с учётом того, что плёнка режется по секциям по линии отреза. Длина каждой секции 25 см.
Необходимо сделать отступ по периметру стены 10-40 см.
Для равномерности нагрева не стоит делать зазор между полосами более 5 см, т. к. теплым будет только греющийся участок, остальная часть будет холоднее.
НЕ ДОПУСКАЕТСЯ перекрытие или наложение пленки на пленку. Допускается наложение краев пленки без нагревателя.
2. Рассчитать мощность системы обогрева, необходимое количество терморегуляторов, проверить силовые возможности электросети.
I = Р/U, где I — сила тока, Р — мощность ИПО, U — напряжение электросети.
Сечение электрического провода
Допустимый ток, медь
Допустимый ток, алюминий
Величину силы тока необходимо знать для подбора нужного сечения электрического провода, выбора модели терморегулятора и определения соответствия имеющейся штатной электропроводки силовым нагрузкам.
Р = 18 м 2 х 232 Вт/м 2 = 4176 Вт
I = Р / U = 4640 Вт / 220 В = 21,9 А
Рекомендации по данному объекту: сечение эл. провода, медь — 2,5 мм 2 ; мин. мощность терморегулятора — 4 (реком. 5) кВт.
4. С помощью контактных клипс осуществляются электрические соединения медных токопроводящих лент с электрическими проводами согласно электрической схемы (см. рисунок ниже).
ВНИМАНИЕ! Одна половинка коннектора должна располагаться внутри ИПО, вторая снаружи на медной шине, см. рисунок ниже:
Подключение плёночного обогревателя к электрической сети осуществляется параллельно! Все полосы присоединяются к сети (через терморегулятор) параллельно!
Пучки проводов укрываются в пластиковый декоративный короб для укладки кабеля. Допускается утапливание одиночных проводов в прорези, в теплоотражающем материале.
5. Места соединений, контрактные клипсы и незадействованные концы медных токопроводящих лент тщательно изолируются с помощью битумной изоляции. В комплекте поставки имеется отрезок 25х5 см данной изоляции. Необходимо разрезать его на 6 отрезков:4 отрезка по 4,5 см и 2 отрезка 3,5х5 см.
Плюсы и минусы системы «теплый пол» на стенах
Перед тем, как рассматривать негативные стороны таких вариантов обогрева, следует напомнить принцип их работы, который уже сам по себе представляет большой «минус». Многие знают, что тепло в комнате распространяется по принципу конвекции либо излучением. Особенность первого варианта заключается в том, что нагретый воздух сразу уходит к потолку, а тепловое излечение расходится от источника сантиметров на двадцать максимум, после чего в силу вступает воздушная конвекция.
Теперь представим себе, что произойдет с теплом в том случае, если основным или даже единственным источником обогрева является стена. Естественно, будет подвергаться прогреву двадцатисантиметровое пространство, после чего тепло поднимется вверх, грея пол соседям. Проще говоря, над вашим полом будет прохладно, возле потолка – жарко, в центре помещения – приемлемо. Одним словом, в комнате будет не очень комфортная атмосфера. Многие скажут в этом случае, что имеются радиаторы отопления. Да, имеются, но в этом случае монтаж теплого пола на стену полностью утрачивает свой смысл. Можно такой вариант использовать, чтобы просушивать влажные стены, но удовольствие окажется по стоимости расходов весьма сомнительным. Будет лучше выполнить качественную заделку межпанельных швов.
Разновидности плёночного обогревателя
Одним из основных различий электрообогревателей плёночного типа являются их формат и размеры. ПЛЭНы выпускаются в виде лент различной длины и ширины. Самостоятельная коррекция размеров таких плёнок невозможна, поэтому ПЛЭНы производятся в широком диапазоне габаритов, позволяющем выбрать оптимальный вариант. Наиболее распространены три типоразмера лент по ширине: 35, 51 и 65 см.
Плёнки шириной 35 и 51 см имеют две зоны, свободных от расположения резистивных элементов и предназначенных для монтажа с помощью степлера – по краям. Ленты шириной 65 см имеют три таких зоны – две по краям и одну вдоль посередине (как вариант – две по краям и между ними поперечные с определённым шагом).
Гибкие плёночные ИК-обогреватели могут устанавливаться как на вертикальных, так и на горизонтальных поверхностях – конструкция электрообогревателей плёночного типа не зависит от места его установки, исключение составляют ПЛЭНы-картины, которые по определению должны располагаться в местах наилучшего обзора – на стенах. Классификация определённого плёночного обогревателя как настенного, напольного или потолочного прибора определяется лишь проектным местом его расположения – важным фактором, влияющим на эффективность работы этого ИК-устройства. Таким образом, пленочный обогреватель на стену после установки на потолок в обиходе превращается в потолочный.
Рассмотрим варианты размещения ПЛЭНов в помещениях в порядке возрастания эффективности их применения.
Настенное расположение плёночных обогревателей
*
Размещение ПЛЭНов на стене является наименее эффективным из-за ограниченности сектора воздействия ИК-излучения на ограждающие конструкции — большая часть инфракрасных лучей нагревает поверхность стены напротив, почти не воздействуя на пол и потолок.
Смонтированные на стене стационарно плёночные устройства эффективны в качестве основного средства обогрева лишь в том случае, если противоположное основание имеет значительную площадь – тогда теплоотдача с его нагретой поверхности в воздух будет достаточно ощутимой.
Если же площадь установленных на стену плёночных обогревателей не значительна, а основание напротив, к тому же, имеет оконные проёмы, то КПД такого ИК-отопителя будет низким. Но стационарные настенные плёночные обогреватели малой площади удобны в качестве дополнительного средства обогрева – для повышения комфортности температурного режима определённого места или зоны в помещении.
Разновидностью настенных обогревателей плёночного типа являются переносные ИК-устройства с художественным оформлением, имитирующие картины. Чтобы применение их было рациональным и эффективным, картины-обогреватели нужно использовать в помещениях небольших габаритов для обогрева, к примеру, рабочего места, или же группами, суммарная площадь теплоотдачи которых будет соизмерима с размерами комнаты.
Напольное размещение ИК-обогревателей плёночного типа
Инфракрасное излучение расположенных таким образом устройств воздействует на напольное покрытие и потолок. Тёплая поверхность пола повышает комфортность контакта с ней человека – можно ходить без обуви, сидеть или лежать на полу и т.д. Кроме того, отдача тепла полом в холодные нижние слои воздуха помещения тоже является обогревом комнаты, так как обуславливают возникновение конвективных потоков. Но энергия той части ИК-лучей, которая проникает через напольное покрытие, расходуется на нагрев потолка, что менее эффективно – потолочное основание мало в этом нуждается, так как его температура и без того достаточно высока в результате конвекции.
Важно! Располагать плёночные ИК-обогреватели в местах расположения мебели не целесообразно – громоздкие предметы из материалов с низким коэффициентом теплопроводности создают барьеры на пути инфракрасного излучения.
Потолочная установка инфракрасных плёночных обогревателей
При использовании обогревательных устройств плёночного типа в качестве основного средства отопления размещение их на потолке является наиболее эффективным, так как такое их расположение обеспечивает воздействие облучением на все ограждающие конструкции помещения, не зависимо от конфигурации, и находящиеся в нём предметы.
Важно! Выбирая местом монтажа ПЛЭНов потолок, необходимо учитывать, что эффективность обогрева ИК-лучами с увеличением расстояния до излучателя снижается. Инфракрасные обогреватели плёночного типа являются низкотемпературными длинноволновыми устройства, поэтому их применение при высоте потолков больше 3,5 м нерационально.
Достоинством потолочного размещения ПЛЭНов, кроме высокой эффективности обогрева, является минимальный риск случайного повреждения обогревателя, находящегося на достаточно безопасном расстоянии от зоны движения. Однако есть и недостатки — расположение на потолке делает ПЛЭН уязвимым для протечки сверху, а монтажные работы на высоте более трудоёмки.
Критерии выбора
Здесь однозначного решения нет – все основывается на эксплуатационных условиях и возможностях выполнения монтажных работ. Ключевыми примерами считаются два варианта отопления стен – водяной и электрический (пленочный, стержневой, кабельный). Для городских квартир следует рассматривать электрические версии, для владельцев собственных домов – водяные.
Пленочные полы во время нагрева излучают отрицательно заряженные ионы и инфракрасное длинноволновое излучение. Система запитывается через терморегуляторное устройство, регулирующего интенсивность прогрева. Все функциональные элементы запаяны в полиэстер. Вариант неплохой, отличается своими достоинствами. Он подходит под любые отделочные материалы и покрытия, может просто фиксироваться под ковром, висящим на стене. Монтаж инфракрасного теплого пола в стену выполняется сложно. Сначала пленки проверяются на работоспособность, потом их можно фиксировать на стену, действуя аккуратно, чтобы не повредить.
Кабельная система представляет собой провода и терморегулятор. Особый сплав преобразует электричество в тепловую энергию, термодатчик легко контролирует заданный режим. Эксплуатируется такая система достаточно долго, по затратам на электричество приравнивается к работе бытовых приборов в квартире среднестатистического уровня. Есть и пара недостатков – вас ожидает электромагнитное излучение, и предстоят существенные финансовые расходы на электричество.
Система стержневого пола называется интеллектуальной. Материал экологически чистый, представлен карбоновыми стержнями, подключенными к терморегулятору. С такой системой нет необходимости продуманно расставлять мебель – стержни теплого пола не перегорят. Стоимость такого типа отопления высокая, да и на рынке часто встречаются подделки.
Теплый пол на стену не стоит дорого
Водяная система хороша для домов, имеющих собственное отопление. Только необходимо рассчитать, есть ли необходимость монтировать циркуляционный насос, чтобы теплоноситель двигался быстрее. Монтажные работы такой системы обойдутся недорого, стоимость горячей воды по сравнению с электроэнергией тоже отличается в разы.
Вот только протечка воды будет чревата печальными последствиями, так что рекомендуется использовать для контура материал, устойчивый к коррозии.
Как система для стен работает на охлаждение?
С отоплением всё понятно: все трубы подсоединяются к коллектору, подачу тепла на коллектор можно организовать с любого источника.
Если генератор тепла – высокотемпературный, это может быть газовый, электрический или даже твердотопливный котёл – ставим трёхходовый клапан и снижаем температуру теплоносителя до 25 – 40°C.
Если источник тепла низкотемпературный, например, тепловой насос, то его подключаем напрямую к коллектору.
Охлаждение реализуется с помощью теплового насоса. Хотя я лично видел универсальную настенную систему, с пассивным охлаждением. Этот дом построен на берегу озера и владелец просто прокачивал воду насосом через свою систему.
Таким образом, он охлаждал дом, затрачивая энергию только на питание циркуляционного насоса. По этому принципу можно организовать пассивное охлаждение с помощью геотермального контура. Вариантов на самом деле много, у всех есть свои достоинства и недостатки.
Сфера использования
Инфракрасный теплый пол на стену – это лучшее решение, когда отсутствует стационарная система обогрева. Он одинаково хорошо зарекомендовал себя как под напольным покрытием, так и в стенах. Стержневой тип лучше монтировать в помещениях с повышенным уровнем влажности, верандах или террасах. Теплые полы в стенах считаются неплохим решением для подвальных помещений, гаражей, мастерских, складских боксов, небольших спален.
Разрешается устраивать теплые стены в домах, возведенных из древесного стройматериала. Но в таком случае применяется исключительно сухой способ отделки.
Особенности монтажа
Контур водного пола к стенам крепится по такому же принципу, как и на пол. Если такая система в полу уже установлена, можно врезаться в нее, в противном случае подачу воды придется вести от котла. Трубы лучше всего использовать металлопластиковые, чтобы в местах соединений не создавать смесительные узлы больших размеров. Систему можно закрывать гипсокартонными листами или штукатурным раствором. В обязательном порядке устраивается теплоизоляционный слой, для чего применяют изолон. Закончив монтаж, систему проверяют под давлением, наносят штукатурку, не забыв установить термодатчик и армирующую сетку, предохраняющую стены от появления трещин.
Пленочный теплый пол на стену устанавливается следующим способом. Панели предварительно собираются в единую сеть. Если предстоит обогревать большую площадь, вместо пленки следует устанавливать стержневые элементы. Панель в готовом виде наклеивается на утеплительный слой специальным клеем, устойчивым к воздействию температур.
Вся собранная конструкция фиксируется с внутренней стороны гипсокартонного листа, который крепится на стену обычным порядком. Чтобы усилить тепловую отдачу, на противоположную сторону стены перед инфракрасными панелями рекомендуется уложить пленку с фольгированной поверхностью. Эффективность работы таких отопительных систем можно повысить, оклеив стены обоями на вспененной полиэтиленовой подложке.
Стержневые элементы монтируют по аналогии пленочных систем. В связи с тем, что на поверхности создается более высокая температура, смежные стержни следует устанавливать с шагом в десять – пятнадцать сантиметров.
Монтаж теплого пола на стену
Разница в монтаже ИК-пленки и стержней в том, что второй вариант листов системы более жесткий. Но по стержням можно пропустить большую электрическую мощность, что позволит обогревать просторные помещения.
Есть два момента, которые следует учесть при устройстве такого отопления – мощность предохранительной автоматики, установленной в доме, и монтаж термостата, чтобы система не работала постоянно.
Проще всего в стенах устроить электрические кабельные системы отопления. В качестве утеплительного слоя используется полиэтилен с фольгированным покрытием. Нагревательные элементы крепятся по армированной стеклоткани с помощью клея.
Кабель можно уложить змейкой либо улиткой, в обязательном порядке устанавливаются термодатчик и защитно-пусковое устройство. Сверху систему отопления можно укрыть гипсокартонным материалом.
Нюансы отделки
Помните, что из-за встроенной системы отопления декоративные отделочные материалы. Нанесенные на стены, будут эксплуатироваться меньше. К примеру, обои на стене, в которой встроена электрическая система, могут отвалиться через несколько месяцев. А если отопление вмонтировано в стены ванной, необходимо особенно внимательно выбирать клеевой состав, чтобы после первого сезона плитка не посыпалась. Спокойствие в отношении отделки может всеять только гипсокартонный материал – с ним ничего не случается.
Итак, остается только решить, есть ли необходимость устраивать обогрев стен, и выбрать правильную систему.
