Обратная засыпка фундамента: технологии засыпки и уплотнения грунта

Принцип и технология уплотнения материала для засыпки фундамента

Согласно с положениями СНИП, материалом для обратной засыпки могут выступать самые разные грунтовые смеси, о которых мы поговорим ниже. Но, есть одно условие – характеристики (влажность и параметр уплотнения) будут способствовать эффективному уплотнению насыпного слоя. Рекомендованный коэффициент уплотнения – 0,95–0,98. Структура плотная, просто так ее не добиться. Вот почему технология предусматривает поэтапную трамбовку материала, слой за слоем небольшой толщины.

Совет! Если просто засыпать в пазухи смесь и выполнить трамбование, то нижние слои не будут иметь нужного коэффициента уплотнения. Поэтому все работы могут оказаться напрасными.

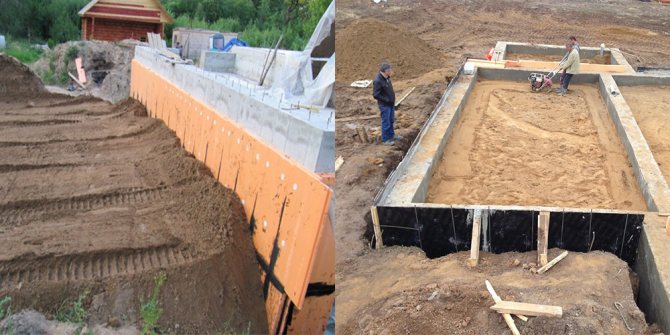

Засыпка траншеи или котлована фундамента начинается с первого слоя материала. Он засыпается на заранее подготовленную поверхность из песчано-гравийной смеси, толщина которой составляет от 15 до 20 см. После этого грунт нужно выровнять. Для этой цели подойдет шанцевый инструмент и ручная трамбовка. Нужно пройти вдоль кромки, которая прилегает к стенке ленточного основания. При этом первые манипуляции выполняются с усилием не больше 70% от нормативной величины используемого материала. Последующие проходы по засыпке нужно выполнять с перекрытием прошлого следа на треть или четверть ширины. Это нужно для того, чтобы позволить плите вибратора уплотнять пространство над рабочим элементом не меньше двух минут.

Важно! В случае когда ширина пазуха для засыпки небольшая, примерно 15–20 см, то кромка, примыкающая к бетону, подбивается ногой. При этом нужно добиться идеального уплотнения грунта на ответственных участках

Хоть внешне этот метод примитивен, благодаря ему предоставляется возможность решения проблемы уплотнения в зонах, где тяжелая ручная трамбовка или электрооборудование легко повредит теплоизоляционный слой стенок фундамента.

Что касается верхних слоев обратных пазух, то их нужно укладывать при максимальной нагрузке и давлении. Если здание большое, двухэтажный коттедж или дом, то можно использовать ручной и моторизированный виброкаток. Он поможет прекрасно уплотнить песок и глину в нужных местах.

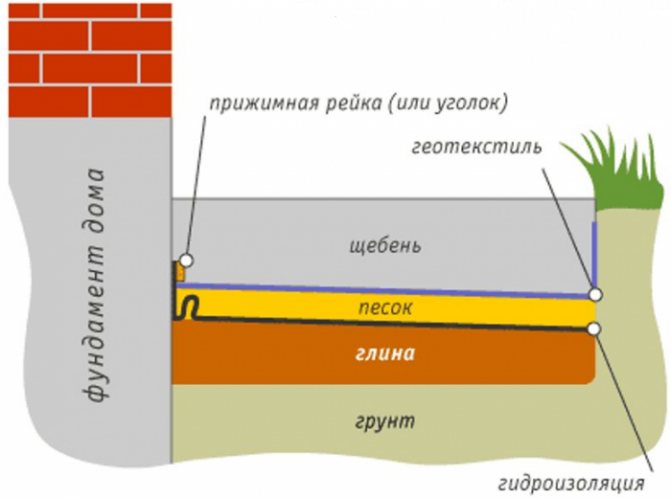

Последний этап обратной засыпки траншеи, создание отмостки фундамента, сделанной с уклоном для отведения влаги от основания. При этом обустройством этой части конструкции нужно заняться чем быстрее. Все дело в том, что поверхность грунта, примыкающая к зданию, будет уязвима перед влагой и водой.

Обратите внимание! Профессионалы не советуют заниматься строительством фундамента и процессом обратной засыпки зимой. Почему? В грунте находится много льда и снега

А это значит, что материал имеет плохие уплотняющие качества. Добиться эффективной трамбовки и нужного коэффициента уплотнения пазухов котлована будет очень сложно.

Итак, если разделить весь процесс обратной засыпки фундамента, то он состоит из таких шагов:

1. Проверка грунта, очищение пазух котлована или траншеи.
2. Проверка влажность грунта. Почва должна быть не слишком сухой и не слишком мокрой. Для пучинистого грунта – это 12–15% влажности, а для тяжелого – 20%. При необходимости, грунт увлажняется или высушивается.
3. Устраивается песчано-гравийный слой.
4. Засыпается первый небольшой слой выбранного материала. Он равен от 30 до 50 см. В него не должна входить плодородная почва, камни и другие включения. Заполняется цоколь.

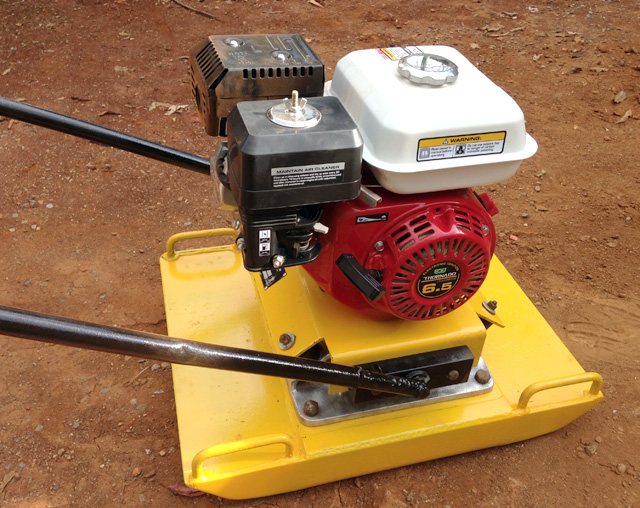

5. Остается выполнить уплотнение каждого слоя.

О том, как сделать уплотнение траншей, которые предназначаются для инженерных коммуникаций, вы узнаете из данного видео.

Увидеть особенности и процесс обратной засыпки можно на этом видео.

Обратной засыпка полости пазух – технология

Обратная засыпка пазух котлована, а именно, СНИП 3.02.01-87, указывает на несколько основных правил. С ними засыпка будет выполнена качественно. Основная задача – засыпать котлован и выполнить его уплотнение по максимуму. Чтобы сделать это правильно, нужен контроль важных параметров грунтовой смеси:

1. Показатели плотности и влажности грунта, который будет использоваться для загрузки полостей пазух траншеи. Каждый тип грунта имеет свой показатель оптимальной плотности и влажности. Оптимальной плотностью и влажность считается показатель в 0,95.
2. Свойство почвенной смеси, которую забрасывают в пазухи котлована, поддаваться уплотнению специальным для этого оборудованием. Именно эти показатели считаются самыми важными для засыпки.

Нужно знать! Помимо характеристик засыпки, требуется соблюдение технологий и правильная последовательность выполнения работ.

Чтобы уплотнение грунтового материала было выполнено правильно, в СНИП записаны все подробности засыпки. Они касаются типа оборудования, количества подходов, толщину слоя и порядок его обработки. Речь не идет только о засыпке грунта в пазухи котлована фундамента. Используется специальная мощная вибротехника. Она помогает уплотнять грунт до нужной плотности, а слабый вибратор с этой задачей не справится. Так может использовать плиты и катки? Не всегда, так как они не могут так близко подходить к фундаменту. Если вибратор или другая техника очень тяжелая, то на вязком грунте она может повредить и даже сорвать утеплительный слой, уложенный в вертикальном положении к бетонной поверхности.

Если говорить о технологической части, то обратная засыпка траншеи фундамента делается просто. Правда, есть некоторые особенности, которые указываются в положениях СНИП. Они следующие:

1. Подготовка грунтового состава или его приготовление в качестве засыпки, следует выполнять заранее, еще до начала загрузки материала в подготовленные пазухи.
2. Особое внимание обращается на материал, что будет использоваться для обратной засыпки. Важно, чтобы он по максимуму был однородным. В идеале просеять его и очистить от включений. Это могут быть большие камни, корни и ветки деревьев, плодородные почвенные массы и растительная органика.
3. В подготовительный этап входит очистка полостей траншеи или котлована. Их нужно освободить от мусора, камней и других включений. Не допускается избыточной влаги. Если уровень влажности у стенок и нижних слоев траншеи повышен, то заниматься работами по обратной засыпке нельзя. Влагу нужно удалить.

Важно! Самый лучший способ снизить обводнение конструкции и быстрее начать работы по засыпке – построить контурный дренажный канал.

Понятно, что на устройство канала нужно выделить дополнительные средства, что удорожает строительство. Однако, создание дренажной системы – это единственный способ снизить пучение грунта и просадку всего фундамента при воздействии на них грунтовых вод.

Перфорированную дренажную трубу нужно насыпать слоем материала, выполняющего роль барьера. Обычно в этом случае используют щебень крупной фракции. Он укладывается на подушку из песчано-гравийной смеси. Эти слои разделяются геотекстилем для гидроизоляции. Благодаря этому работоспособность дренажного канала будет сохранена, в случае, когда в составе материала для обратной засыпки основную часть будет занимать жирная глина.

А когда именно выполняется обратная засыпка грунта? Работы следует начинать спустя 14 или 15 дней после окончательной заливки основания и создания цоколя помещения. За это время бетон успевает окрепнуть. Полностью набрать свою прочность он сможет через месяц после заливки. Делать засыпку раньше чем через 14 дней не рекомендуется, так как она будет нагружать бетонную коробку. К тому же работы, связанные с засыпкой (вибрация, трамбовка), могут повредить бетон, на нем образуются мелкие трещины. Через них внутрь попадает влага, и стальная арматура начинает ржаветь. Итог – фундамент начинает разрушаться.

Медлить с процессом засыпки не стоит в том случае, когда местный прогноз погоды свидетельствует о надвигающихся дождях, а стенки конструкции не укреплялись защитной полиэтиленовой пленкой. Если грунт песчаный, то сохраняется надежда на то, что дождевая вода осядет и уйдет естественным путем. При глинистой почке, засыпка фундамента должна быть выполнена до наступления дождей. В обязательном порядке устраивается черновая отмостка. Когда времени недостаточно, то поверхность с обратной засыпкой, сделанной с уклоном под слив, укрывается при помощи полиэтиленовой пленки.

Чем засыпать: вопрос не прост

В большинстве случаев в этих целях используют тот же грунт, который изымался для формирования фундамента. Но есть универсальные породы: глина и песок. Вот два основных компонента: ими производится возвратное наполнение. Каждый из грунтов используется в конкретных случаях, имея свои положительные и отрицательные стороны.

Засыпку лучше выполнять смесью комбинации грунтов

• Обратная засыпка фундамента глиной выполняет функцию преграды (глиняного замка) для вод, чтобы не допустить их проникновения в зону фундамента. В этом качестве можно комбинировать: насыпать не чистую глину, а суглинок или другую комбинацию грунтов, имеющую плотность выше, чем основной грунт возле фундамента. Как пример – сруб, возведенный на суглинистых почвах. В этом случае пазухи и внутреннее пространство засыпается тем же извлеченным при строительстве фундамента суглинком или же глиной. Если дом возведен на глине, то и обратная засыпка – из глины. Мене плотный супесок в качестве основного грунта должен подсыпаться суглинком или глиной.
• На пучинистых грунтах, промерзающих на значительную глубину, лучше всего подойдет обратная засыпка фундамента щебнем, смешанным с песком. Щебеночно-песчаная смесь не задерживает воду, не дает ей замерзнуть между фракционными частицами, что исключает увеличение объема (пучение) засыпки. Такой состав не будет давить на фундамент в морозы, создавая дополнительную нагрузку от сил выталкивания его наружу. Но есть и обратная «сторона медали». Тот же рыхлый песок, пропуская через себя влагу, создает ее скопление у основания фундамента. При плохо выполненной или некачественной изоляции создается угроза основанию, несмотря даже на обустроенную вокруг него отмостку. Выполнить ее абсолютно непроницаемой, практически, невозможно. Нужен дополнительный дренаж для отвода ливневых и подземных вод.
• Использовать песок в чистом виде не рекомендуется. Если все же принято «песочное» решение, то степень плотности наполнителя должна быть такой же или выше, чем степень уплотнения основного грунта в его обычном состоянии. Выполняется уплотнение при оптимальной плотности и влажности с коэффициентом 0,95. Узнать степень уплотнения почвы в конкретной местности можно из геологических данных, находящихся в специальных учреждениях.

Особенности подбора грунтов для обратной засыпки

Итак, мы уже сказали, что грунт необходимо подбирать в зависимости от того, что конкретно нужно засыпать. Не каждый материал подойдет, например, для пазух фундамента или септика.

Чем засыпать пазухи фундамента на участках с глинистым и суглинистым грунтом без дренажа

Глинистый и суглинистый грунты тяжелые, совсем не пористые, имеют свойство не пропускать жидкость. В некоторых случаях эти характеристики играют важную роль в строительстве (например, обустройство глиняного замка). Но если на участке с глиной и суглинком вы заполните полые пазухи пористыми мате р иалами (песком или дресвой), то дождевая и талая вода будут быстро проникать туда, постоянно подтапливая фундамент. Поэтому в данном случае для засыпки мы советуем брать грунт с низшим либо идентичным коэффициентом фильтрации.

Лучше всего подойдут грунты:

• Родной
• Глинистый
• Суглинистый

Иными словами, когда вы удаляете глину или суглинок из траншеи или котлована, не выкидывайте этот грунт, а складируйте его рядом и не используйте для других целей. Потом вы сможете засыпать его в пазухи. Единственное – проверьте родной грунт на наличие в нем плодородного слоя земли. Его необходимо будет удалить.

Описанные выше рекомендации в первую очередь подойдут для теплых регионов. В холодном климате использовать материалы, содержащие глину, опасно, так как глина имеет свойство пучиниться , расширяться в объеме и давить на стенки фундамента.

Поэтому в регионах с умеренным и холодным климатом следует использовать:

• Песок
• Супесь
• ПГС

Важно, чтобы эти материалы не имели в своем составе примеси глины (либо чтобы содержание этих примесей было крайне незначительным).

Чем засыпать пазухи фундамента на участках с песчаной и супесчаной почвой без дренажа

Эта ситуация прямо противоположная предыдущей – здесь за основу берется участок с песчаной или супесчаной почвой. Они, в отличие от глины и суглинка, сами по себе хорошо пропускают воду, не задерживают ее на поверхности.

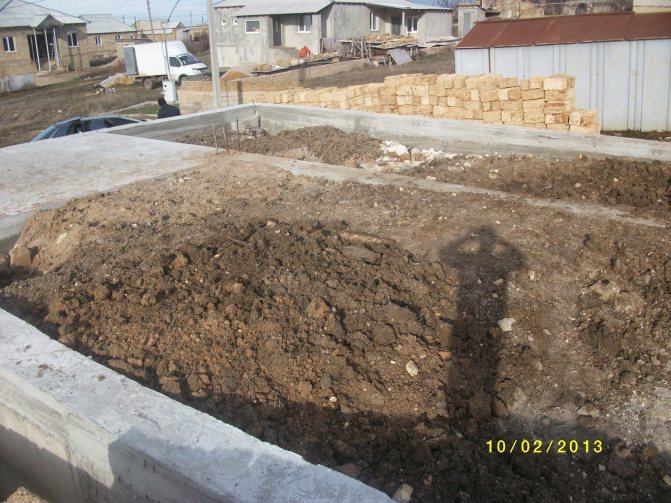

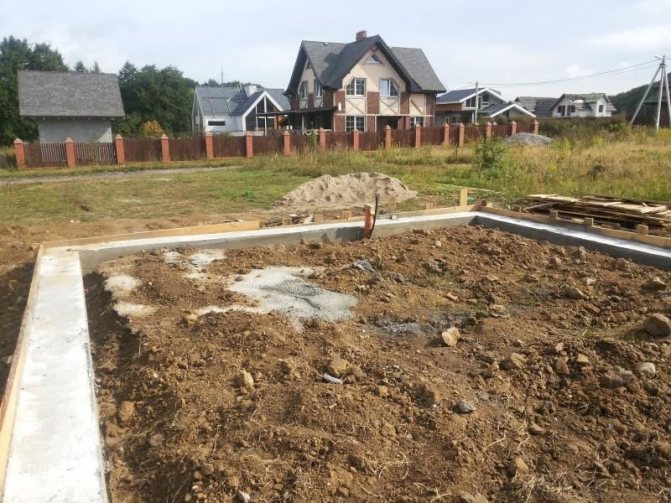

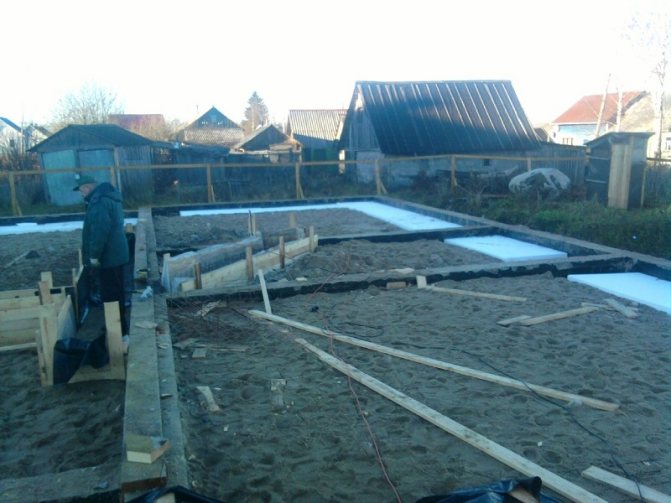

Чем засыпать фундамент внутри: выбор материала

Владельцы участков в начале стройки интересуются вопросом об обустройстве фундамента. Нужно ли его засыпать изнутри, какими материалами производится выполнение работ и что влияет на выбор сыпучих материалов.

При выполнении работ на свайном фундаменте необходимо учитывать второстепенные особенности.

Чтобы окончательно определиться с подбором материала и толщиной отсыпки, следует выяснить, на каком уровне располагаются грунтовые воды, насколько может проседать грунт и финансовое состояние владельца.

Неплохо также задуматься над тем, что выгоднее по финансам:

• отсыпка под фундамент при использовании сыпучих материалов;
• устроенный подвал с вентиляцией и качественной теплоизоляцией полового покрытия.

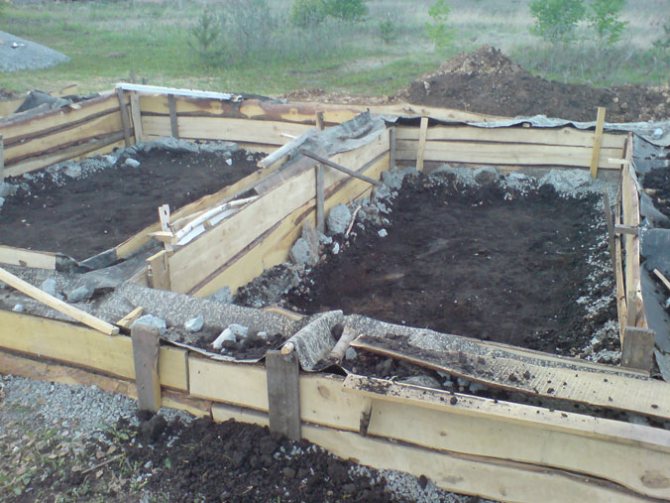

Материалы, используемые для внутренней засыпки

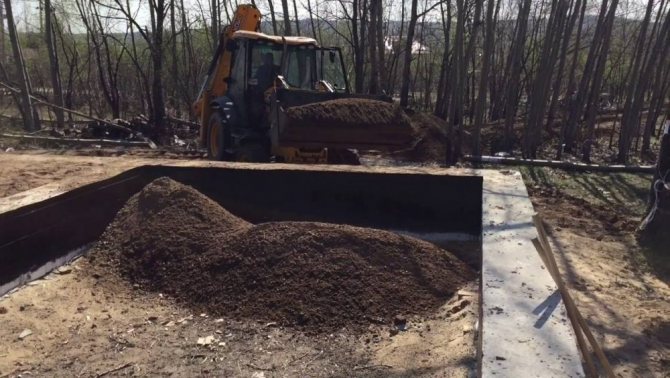

Для выкапывания ямы под фундамент чаще всего используется экскаватор. Проект постройки является главным документом. Поэтому при копке выемки сверка с ним необходима. Он имеет расчеты по объему выкопанной земли.

Котлован сначала следует обсыпать песком, толщина которого должна быть не более пятнадцати сантиметров. Песчаное покрытие хорошо выравнивается и утрамбовывается.

Чтобы не ошибиться в выборе, чем лучше засыпать внутренний фундамент, особое внимание нужно обратить на тип почвы.Строительные грунты делятся на такие виды:

• чернозем, который не используется для засыпки внутри фундамента;
• суглинок;
• скальная почва;
• глина;
• щебень.

Глина и суглинки имеют больше всего преимуществ. Они характеризуются отличной гидроизоляцией и могут препятствовать воздействующим нагрузкам. Использовать глину с другими примесями не рекомендуется. Потому что она теряет гидроизоляционные качества.

Ею обсыпается внутренняя сторона фундамента не больше тридцати сантиметров. Не следует забывать об интенсивном уплотнении, которое необходимо выполнять при засыпке. Это способствует исключению воздушных пазух. Для свайного фундамента не применяется смешанный гравий и песок.

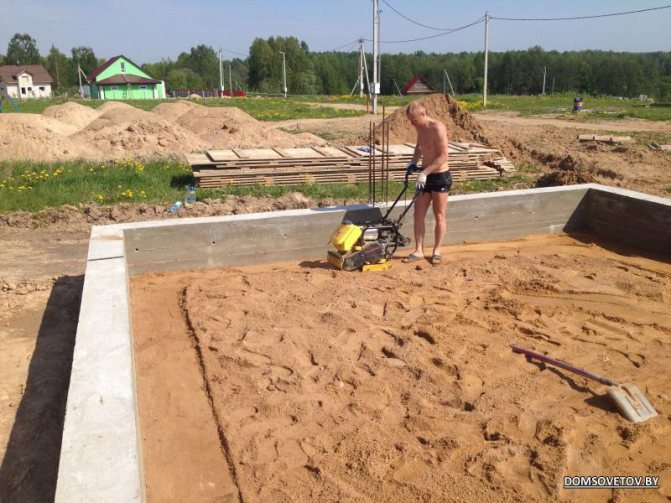

Хорошим сырьем для засыпки фундамента является песок и щебень. Вступая в контакт с водой, их качества не изменяются. Песок хорошо утрамбовывается при периодическом поливе водой. После этого производится обратная засыпка, выполняющая балансирование давления на фундамент.

Она производится равномерно по всей части будущего жилища.

Внутренняя засыпка под стяжку

Очень часто подвал не подлежит использованию. Попадают под эту категорию владельцы, участки которых располагаются на болотистых почвах. Тогда производится засыпка внутри под стяжку. Материалы для работ применяются одни и те же.Глина — это один из лучших способов основы под стяжку.

Она укладывается и утрамбовывается до толщины тридцати сантиметров. Глиняная насыпь обеспечивает полную защиту от грунтовых вод. Следующий шар засыпается песком, который нужно утрамбовать и хорошо промочить водой. После этого необходимо произвести гидроизоляцию с помощью рубероида.

Сверху для формирования теплоизоляционного слоя укладывается пенопласт либо насыпается песок, чтобы выполнить стяжку из бетона.

Кроме этих действий, выполняются и другие работы, обеспечивающие дополнительную гидроизоляцию. В частности, обустраивается дренаж, выполняется гидроизоляция цоколя, производится отмостка по всей территории дома.

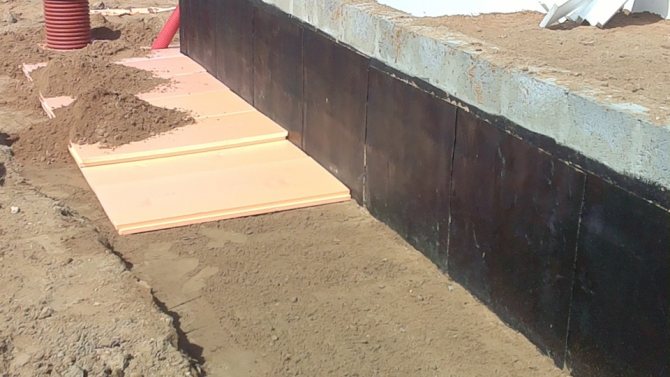

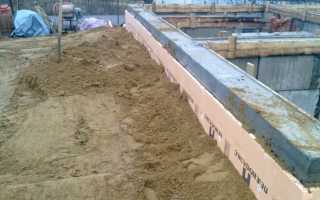

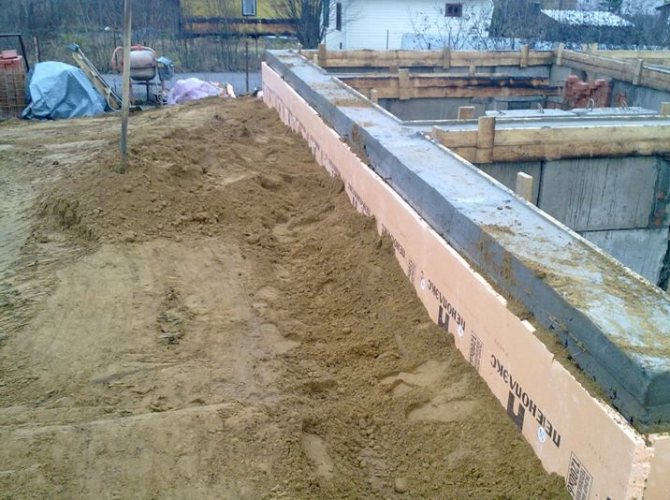

Наружная засыпка фундамента

Наружный фундамент может быстро поддаваться вспучиванию из-за того, что его грани не защищены от холода. Грунт промерзает и начинает выдергивать бетонные конструкции. Во избежание этого необходимо также выполнять обсыпку фундамента снаружи. Данная проблема решается с помощью таких методов:

• пазухи фундамента при обратной засыпке заполняются нерудными материалами: песчаной или щебенчатой оболочкой не менее двадцати сантиметров;
• производится утепление отмостки;
• выполняется теплоизоляция с использованием пенополистирола, полиэтиленовой пленки, листами ПСБ.

Основной слой теплоизоляции не попадает под повреждение благодаря мягкому полистиролу. В весенний период элементы конструкции возвращаются в первоначальное состояние, после того, как уменьшается почва в объемах.Из материалов для обсыпки наружной части используют песок, щебень.

Нормальная эксплуатация требует определенной плотности оболочки, поэтому засыпка выполняется слоями и обязательно трамбуется. Песок не нужно поливать, чтобы не возникало опасности размывки нижних слоев. Он увлажняется перед укладкой.

В случае высокого уровня грунтовых вод рекомендуется применять щебень.

Виды

Обычно подушку обустраивают из песка. При выравнивании дна траншеи тоже используется песок, но это не подушка, а просто вспомогательный слой в 2-3 сантиметра. Кроме песка при насыпи используется щебень или бетонный раствор.

Песчаные подушки наиболее экономичны. Их применяют при бюджетном строительстве небольших зданий. Закупать нужно крупнозернистый песок, иначе подоснова получится не достаточно жесткой.

Насыпать песок необходимо послойно, тщательно утрамбовывая каждый слой 10 см с применением воды. Песчаные насыпи делают высотой от 20 до 40 см. Поверхность должна быть идеально выровнена.

Под дом на слабом грунте подушка из одного песка может оказаться неэффективной. К нему добавляют щебень, который делает основу устойчивой к усадкам.

Смешанное основание крепче, выносливее, лучше защищает от влаги. При строительстве частных коттеджей рекомендуется применять такие комбинированные подушки.

Щебень с песком можно смешать. Но лучше насыпать материалы послойно – сначала слой песка, потом щебня. Слои должны быть до 20 см. Засыпанный песок необходимо тщательно утрамбовать и выровнять. После насыпи щебня по нему нужно пройтись и тоже выровнять, проверить, не образовались ли пустоты.

Подушка может состоять только из щебня. Используется гравийная или гранитная его разновидность. Обычно закупают гравий, так как он дешевле и удобнее в применении. Щебневая устойчивее песчаной. Она меньше впитывает воду, у нее боле длительный эксплуатационный срок. Применяется при строительстве двух и трехэтажных коттеджей.

Существует еще вариант из бетона. На самом деле бетонная подоснова – это дополнительный элемент фундамента. Она устанавливается сверху на достаточно высокую песчаную подушку (до 50 см). Бетонка представляет собой тонкий монолитный армированный слой бетона, на который надстраивается основная часть фундамента – опалубка, арматурный каркас, заливка бетоном.

Другой вариант – вместо наливного слоя бетона укладываются готовые бетонные плиты. Бетонная подоснова довольно затратная. Применяется в малоэтажном строительстве редко. Но в некоторых случаях становится единственным способом обустройства основания.

Чем лучше засыпать

Определив срок, выбирают материал. Используются: песок, глина, снятый при строительстве основания грунт. Материалы доступные, последний вовсе достается бесплатно.

На выбор материала влияет много факторов. Основной – состояние грунта. Пучинистый требует иного типа укрепления, в отличие от стойкого, прочного. Влияет глубина залегания грунтовых вод (наличие дренажной системы), фундамент. В последнюю очередь рассматриваются климат, температурные факторы.

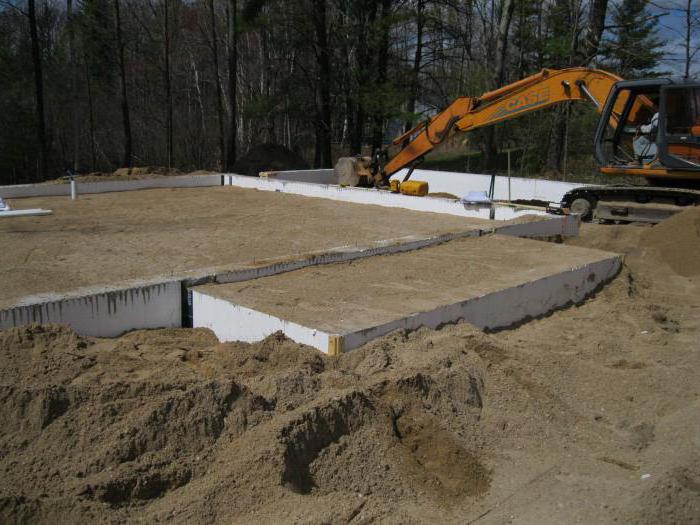

Песок

Засыпку песком считают распространенной. Причина для ленточного фундамента — доступность.

Преимущества песка:

• Проводимость влаги. Обсыпочный материал требует свойства влагопроводимости, чтобы не начиналось гниение, плесневение, вымывание грунта. Правильное обустройство дренажа под ленточной основой дома дает возможность обсыпать песком. Вода не задерживается, отводится естественным путем. Засыпка остается сухой, не дает образовываться льду. Лед опасен способностью расширяться, оказывая давление, деформирует фундамент.
• Создание плотной подушки. Укладывание песка в пазухи фундамента создает уплотняющий эффект, удерживает основание. Песчаная подушка действует на грунт, не давая ему пучиниться.
• Ручная работа. Выполнение трамбовки песка в пазухах не требует оборудования. Ручная трамбовка актуальна при небольшом размере.

Негативные стороны песка:

• Проводимость влаги. Пункт относят и к плюсам, и к минусам. Песочная засыпка – прямой путь к избытку давления на гидроизоляцию фундаментной части. Сказывается состояние дренажа – если водоотводная система оборудована некачественно, песок засыпки не удерживает влагу, пропускает к основанию фундамента. Вода вымывает грунт, заставляет фундамент осаживаться.
• Ограниченность выбора. Требуется строительный песок. Обычный речной пропускает влагу, вымывается, засыпка разрушается. Песок с глиняными элементами в составе вступает в химические, физические реакции с водой, плотнее укрепляясь на заложенном месте.

Работа с песком требует выполнения рекомендаций.

1. Прокладывание дренажа. Дренажную систему прокладывают по периметру ленточного фундамента. Это дополнительная защита места от наводнения.
2. Качественная утрамбовка. Трамбуется слой, высотой 70 сантиметров максимум.

Глина

Глиняную смесь также используют для обратной обработки фундамента. Из преимуществ выделяется действительное укрепление основы, пропуск водной массы. Слой глины — барьер, не позволяющий внешней среде разрушать ленточную конструкцию.

Негативных сторон у материала больше, чем положительных. Минусы глины:

• Пучинистость. Есть свойство увлажнения, насыщения влагой, отражается на состоянии фундамента зимой.
• Требование особого состава. Закупают глину, впитывающую небольшое количество воды при нормальных условиях. В нее замешивают около 5-7 процентов песка. Всё размешивается, увлажняется. Получается эластичная, правильная масса.

Максимальный глиняный слой для трамбовки – 50 сантиметров. Глину используют, когда уровень грунтовых вод, ежегодных осадков низок.

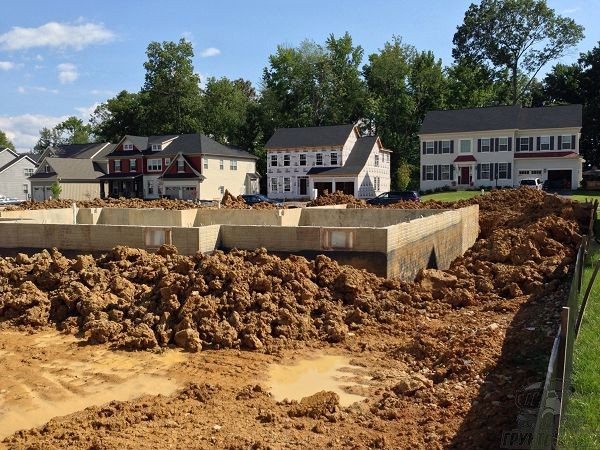

Первоначальный грунт

В бюджетном плане использование снятого из траншеи основания грунта оптимально. Не требуются траты, средства экономятся на доставке материала к месту строительства.

Другой плюс варианта — одинаковая водопроницаемость с землей, на которую основа помещена. Проблем с размывом не возникнет. Природный материал хорош, поскольку не требует дополнительного оформления.

Минус, который выделяется, невесомый. Проблемы возникают с организацией места для хранения снятой почвы на время закладки фундамента. Место требуется приближенное к природной микрофлоре, но защищенное от осадков, воздействия влаги.

Иногда, грунт смешивают с песком. Смесь материалов оптимальна для укрепления ленточной основы здания. Песка требуется меньше, чем для обсыпки одним материалом. Способ смешивания оптимален, когда полученного грунта осталось мало (большая часть вымокла, оказалась непригодной для трамбовки в пазухи).

Выводы

Использование строительной техники значительно упрощает процесс строительства

• Обратная засыпка фундаментов является обязательным видом работ;
• Обратная засыпка должна производиться только после завершения таких работ, как укладка фундамента, возведение наземной части фундамента или цоколя, устройство гидроизоляции фундамента;
• Обратная засыпка выполняется поэтапно в зависимости от того, чем будут производиться такие работы и с каким типом грунта имеется дело. Если тип грунта песчаный, то максимальный слой обратной засыпки, который допускается насыпать за один раз, равен 70 сантиметрам, если это глина то такой слой равен пятидесяти сантиметрам, при учёте того, что утрамбовка грунта будет производиться специальными машинами.

Если же утрамбовка грунта производится ручными приспособлениями, то максимальный слой грунта, который допускается насыпать, в любом случае должен быть не больше 30 сантиметров, вне зависимости от того, какой тип грунта используется.

Еще пара моментов:

• Обратная засыпка должна производиться равномерным слоем с обеих сторон фундамента, чтобы не создавать разности бокового давления;
• Обратная засыпка фундаментов производится только непучинистыми грунтами;
• Материал для производства обратной засыпки не должен содержать никаких посторонних предметов, таких, как например, куски камня или других твёрдых предметов больших 10 сантиметров. Так же в грунте не должно быть никаких органических веществ. Допускается содержание таких веществ в грунте для производства обратной засыпки, не более пяти процентов;
• При производстве обратной засыпки фундамента следует особое внимание уделять трубопроводам и другим видам коммуникаций. Следует использовать различные приспособления, которые препятствуют их изменению местоположения. Под трубы следует насыпать песчаную подушку, а наверх насыпать защитный слой мягкого песка, который тоже нужно утрамбовывать;
• Для защиты обратной засыпки фундамента от атмосферных осадков следует устраивать отмостку. Одной стороной отмостка крепится на стене дома, чуть выше верхнего края фундамента, а другой стороной прилегает к грунту, чуть дальше края обратной засыпки;
• Для отвода воды от дома и засыпки, следует по всему периметру устраивать водоотводные каналы;
• Обратную засыпку следует устраивать чуть выше уровня грунта, так как при любом виде утрамбовки нельзя достичь природной плотности грунта. Небольшой бугор со временем осядет под собственным весом и влиянием эффекта самоутрамбовки.

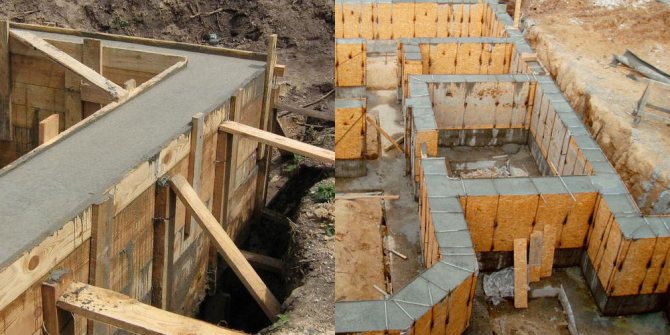

Технология устройства фундамента

Все современные технологии предусматривают производство работ по разработке котлована перед устройством фундамента. Исключение может быть при выполнении свайного фундамента, с ростверком. Котлован под будущий дом выполняется, исходя из строительных чертежей, в которых указана глубина, размеры в плане и необходимый угол откоса по краю котлована. Технологически, для возведения фундамента, после разработки котлована выполняются следующие работы:

• выравнивание основания под фундамент, устройство подсыпки из песка 100 мм;
• монтаж опалубки с внутренней и наружной стороны ленточного фундамента на высоту и ширину согласно проектной документации;
• монтаж арматурного каркаса;
• заливка фундамента бетоном.

После выполнения всех этих этапов и выдержки в течение 5–7 дней производится разборка опалубки. Следующее, что необходимо выполнить, – это произвести гидроизоляцию поверхности фундамента. Гидроизоляция выполняется по полностью сухому бетону не раньше 25–28 дней после бетонирования при плюсовой температуре и сухой погоде.

Порядок действий

После прокладки труб в траншеи на мягком грунте — «постель» выполняется их присыпка слоем мелкого песка 0.2м над ними.

Засыпку труб осуществляют в любом климатическом периоде, практически сразу после завершения монтажных работ:

1. Предварительно перед засыпкой проверяют соответствие выполненных работ проекту, исправность установленных линий инженерных сетей и плотность их прилегания к днищу выработки;
2. устраивают подъездные пути для перемещения грунта, и техники;
3. оформляют письменный допуск на засыпку сетей;
4. засыпку труб ведут таким образом, чтобы предотвратить поперечное движение труб. С этой целью трубы специально закрепляют точечной присыпкой экскаватором.
5. Процесс засыпки выполняют по разработанной подрядной организацией технологической карте.
6. После завершения работ по уплотнению почвы объект представляют авторскому и техническому надзорам.

Формула подсчета объема работ

Это важный этап строительства, от него будет в конечном итоге зависеть стоимость технологического заполнения траншеи грунтом.

Например, для следующих исходных данных вначале выполняется расчет объема грунта для засыпки, затем объем вывоза грунта одной единицей транспорта, количество ходок, временные показатели и стоимость аренды:

Эти расчеты дадут возможность определить необходимый парк бульдозеров для производства работ:

Все необходимые расчеты сводятся в таблицу:

Эксплуатационная производительность экскаватора в рабочую смену устанавливается следующим образом: Пэ=60*c*g*n1*k1*k3, где:

• c — длительность смены;
• n1 — число выполняемых действий ковшом в минуту;
• k1 — коэффициент эксплуатации экскаватора;
• k3 — коэффициент эксплуатации ковша;
• g — емкость ковша экскаватора.

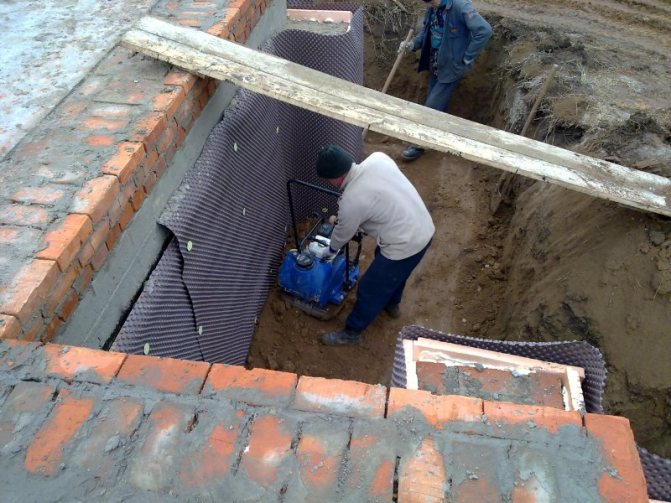

Уплотнение насыпного грунта

Технологические операции со всеми подробностями приведены в техрекомендациях ТР 73–98, где отображены требования по уплотнению грунта при выполнении таких работ.

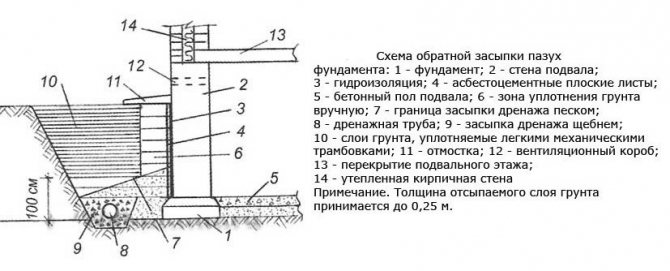

После чего процесс засыпания проходит по следующей схеме:

• 4 зону наполняют и трамбуют лопатами.
• 2 и 3 зоны наполняют лопатами, а ручными трамбовками уплотняют, кроме зоны 1 над трубой.
• 5 зону наполняют при применении экскаватора, трамбуют механическими трамбовками.

При уклоне выемки 20 и более градусов, почву фиксируют, чтобы она не сползала и не смогла быть вымытой водой.

Расценки в смете по ГЭСН

Расчет сметы выполнения обратной засыпки выполняется по базе ГЭСН, при этом рассчитывается потребность в технике и материальных ресурсах:

Ведомость потребности в машинах, инструменте, инвентаре:

Далее рассчитываются расход материалов, необходимых для обслуживания бульдозера и катка и сводятся в таблицу из расчета на 1000 м3:

Затраты машинного времени и трудозатраты при выполнении обратной засыпки со смонтированными инженерно-техническими линиями определяют по Единым государственным нормам и расценкам.

Продолжительность таких работ определяется календарным планом и представлена в таблице:

Региональные цены

Засыпка траншей при монтаже коммунальных и производственных инженерных сетей выполняются во всех регионах России.

Понятно, что в том случае если она арендует транспорт, работа будет стоить дороже, а проходить, скорее всего, медленнее.

Согласно предложениям, которые имеются в открытом доступе по состоянию на 1.06.2020 года, цены на обратную засыпку траншеи выглядят следующим образом:

Технологические операции	Цена, руб.	Цена, руб.	Цена, руб.	Цена, руб.	Цена, руб.
Регионы	Москва	Краснодар	Томск	Вологда	Мурманск
Уплотнение грунта, м3	500	430	610	410	580
Механическая обратная засыпка грунта, м3	600	500	740	540	710
Ручная засыпка в пазухи с трамбовкой и увлажнением водой, м3	800	600	1000	710	900
Ручное перемещение грунта с выравниванием и трамбовкой , т	130	120	250	170	230
Обратная засыпка послойным методом с трамбовкой, м3	300	240	500	350	420
Подсыпка песком до 150 мм, м3	700	560	890	610	800
Механическое передвижение грунта, м3	750	650	900	590	780

Технология обратной отсыпки снаружи фундамента

Стоит сказать, что при рытье котлована или траншеи под фундамент надо добиваться как можно меньшего размера пазух. Оптимально в нижней части фундамента – 300-400 мм до откоса котлована, в верхней части – 500– 800 мм – этого вполне достаточно, чтобы установить и снять щиты опалубки. После бетонирования нужно подождать 5-7 дней перед демонтажем опалубки. Оптимальное время выдержки 28 дней, когда бетон получит достаточную прочность.

Далее следует произвести гидроизоляцию фундамента битумной мастикой. После этого на глубину 1200 мм производится оклейка поверхности фундамента пенополистиролом высокой плотности.

После этого надо очистить всю полость вокруг фундамента от мусора. Перед укладкой песок смачивают водой из шланга снаружи котлована на месте его выгрузки. Теперь засыпают песок слоями по 200 –300 мм и трамбуют ручными трамбовками или механической виброплитой, если позволяет ширина траншеи и размер виброплиты. Таким образом слой за слоем засыпают всю траншею до самой поверхности. Учитывая то, что процесс отсыпки и уплотнения не представляет никакой сложности, его можно выполнить своими руками. После тщательного уплотнения наружной поверхности песка приступают к устройству бетонной отмостки толщиной 50-100 мм с уклоном от здания наружу. При правильной укладке песка и его уплотнении можно быть уверенным, что отмостка не будет проседать со временем. Вместо песка можно использовать супесь или суглинок.

Трамбовка виброплитой

Если в данной местности высокий уровень грунтовых вод и к тому же в доме предусмотрено подвальное помещение, необходимо до выполнения обратной отсыпки выполнить дренажную систему на уровне закладки фундамента. Обычно это все включается в строительный проект на здание, если, конечно, он выполнен грамотно и в нем учтены все геологические нюансы. В этом случае после прокладки дренажной системы из перфорированных труб, щебня и геотекстиля таким же образом производится отсыпка песком, как и в первом случае. При входе в дом через фундамент различных инженерных трубных коммуникаций необходимо качественно обустроить этот проход, установив бетонные лотки и обсыпав их со всех сторон мягким грунтом.

Использования глинистых смесей для засыпки фундамента

Засыпку глиной выполнять труднее, к тому же требуется тщательная подготовка. Все дело в глине. Нужны тощие сорта, которые будут впитывать мало влаги. Чтобы упростить работу с твердой глиной с комками, ее делают пластичнее путем добавления небольшого глины и песка в небольшом количестве. Она должна быть жирной и размоченной. Добавление всего 5–7% смеси никак не повлияет на усадку и прочность, однако, с ней трамбовать глину будет намного проще. Подобные засыпки рекомендуется выполнять для фундаментов, устраиваемых на почве с низким уровнем грунтовых вод, а также на каменистом грунте.

Глина способна создать для воды барьер, некий замок, не пропускающий воду. А это значит, что подошве фундамента ничего не грозит. Правда, следует учитывать, что глина является пучинистым материалом. Поэтому при стечении обстоятельств, она будет впитывать в себя воду. Слои глины для трамбовки засыпки должны иметь толщину не больше 50 см.

Более подробно о том, что лучше для засыпки фундамента, песок или глина для засыпки, вы можете узнать из этого видео.

Засыпка ленточного фундамента: как сделать правильно

Обратная засыпка – сложный и трудоемкий процесс, который следует выполнять с особой тщательностью. Технология заполнения пазух при выполнении обратной засыпки должна быть максимально соблюдена – это касается сроков начала процесса; выбора грунтовой смеси для работ, правильного выполнения трамбования грунта и прочих аспектов.

Сроки начала работ по обратной засыпке пазух

После заливки ленточного фундамента дома нельзя продолжать работы по утеплению, облицовке, необходимо дождаться, пока фундаментное основание наберет проектную прочность. Для набора прочности фундаментная конструкция должна отстояться не менее 28 дней, только после этого можно продолжать работы по строительству дома.

Фундамент с обратной засыпкой

Существующая технология устройства ленточного фундамента дома не разрешает демонтаж опалубки ранее, чем через 14 дней после завершения бетонирования опорных элементов основания, но даже после снятия опалубочных щитов, проводить засыпку фундамента не разрешается.

Если на строящемся объекте предусмотрено устраивать цоколь, работы по возведению цокольного этажа требуется полностью закончить до начала обратной засыпки пазух фундамента.

Грунт для засыпки: требования к материалу

Приступая к работам по обратному заполнению пазух ленточного фундамента, стоит использовать природный грунт, который извлекался при копке траншей или котлована. Эту землю складируют в кучах недалеко от строительной площадки, чтобы применить в качестве засыпки фундамента. По СНиП требуется, чтобы грунт, предназначенный для засыпки пазух ленточного фундамента, имел одинаковую структуру и влажность с почвой на строительной площадке.

Обратная засыпка песком

Если обратная засыпка пазух траншей (котлована) все же производится песчаной смесью, требуется проверить коэффициент уплотнения, который должен приближаться по значению к коэффициенту уплотнения природного грунта на участке застройки в естественном состоянии.

Очень важно помнить, что не допускается применять для обратной засыпки почвы, содержащие чернозем, и верхний плодородный слой

Почему важна влажность грунта

Влажность почвы – это основной показатель, который оказывает огромное влияние на качество выполненной обратной засыпки стенок траншей или котлована. Ранее вынутый из котлована грунт, который складируется недалеко от строительной площадки, может изменить свою влажность. Это происходит от впитывания влаги атмосферных осадков (дождевая вода, туман, росы) или выветривания.

Почва естественной влажности

Для подсыпки допускается использовать почву естественной влажности, поэтому пересохший или водонаполненный грунт следует дополнительно подготовить для работы. Тяжелые и сухие грунты предварительно размачивают, но не обыкновенной водой.

Для проведения процедуры размачивания грунта готовят специальное цементное молочко, затворяя воду небольшой порцией портландцемента.

Влажность грунта должна составлять от 12% (тонкие пески, глинистые породы) до 20% (тяжелые почвы). Если показатели влажности грунта выше этих значений, почву предварительно подсушивают, равномерно перемешивая несколько раз.

Использование песка для засыпки фундамента

Довольно распространена обратная засыпка фундамента песком. У этого метода есть масса почитателей, утверждающих, что это лучший вариант. Нельзя с этим поспорить. Вот некоторые особенности использования для обратной засыпки песка:

1. Песок с гравием способен прекрасно пропускать влагу. Его дренажные свойства известны всем. А это значит, что если правильно спланировать уклон отмостки, то смесь, заложенная в пазухи, будет плотной и сухой. Никакое пучение не грозит при морозе.
2. Обратная засыпка фундамента песком позволяет создать плотный грунт. Песок не относят к просадочной почве. Получается, что слой засыпки дополнительно удерживает фундамент, как якорь. Коробка дома будет находиться в одном и том же положении без изменений.
3. Если песчаную смесь подготовить, то его легко утрамбовать. Да и плотность он будет держать хорошо.

Единственный минус, кроме стоимости песка, касается свойства песка пропускать влагу. Это значит, что вся вода будет проникать в сделанную обратную засыпку фундамента. А это будет создавать лишнюю нагрузку на слой гидроизоляции. При проникновении влаги в подошву, все чревато и снижением несущей способности грунта под постройкой. Правда, частично решить эту проблему поможет отмостка. Если правильно ее сделать, с уклоном и укрыть гидроизоляцией, то этот элемент вокруг здания станет барьером для проникновения дождевой воды.

Совет! Чтобы дождевая вода не скапливалась во дворе и он ни был похож на болото, после которого в дом нельзя зайти, то около отмостки создается дренажная система.

Она позволит целенаправленно уводить воду с участка в нужное место. Она может быть использована повторно по надобности, для полива и т. д.

Еще один нюанс, который следует учитывать перед засыпкой. Песок, используемый для заполнения пазухов, может стать балластом, который легко вымывается грунтовыми водами. Чтобы этого не случилось, нужно обеспечить связывание частиц песка после его трамбовки промежуточным веществом. Для этой цели лучше использовать не чистый песок, добытый из реки или карьера, а овражный, который достали из тонких слоев почвы. Почему? В его составе есть мелкие включение глины с соединениями алюминия и железа, а также много растворенных солей. Именно этот материал рекомендуется применять для обратной засыпки фундамента. Мыть песок нельзя, так как все части будут разрушены. Рекомендуется только выполнить очищение материала от органических включений, таких как корни и растительность.

Песок увлажняется и трамбуется в пазухах. После этого кремний будет связан в одну плотную массу. Это происходит за счет амфотерных солей алюминия, оксидов железа и кальция бетона. Этой плотности будет достаточно, чтобы выдержать вес конструкции и пропускать воду. Проблем с пучением грунта не возникнет. Примечательно, что за несколько тысячелетий масса станет песчаником.

Рациональней использовать ПГС (песчано-гравийную смесь). Гравий мелкий, а песок даже без связки будет тяжелым и плотным. Соотношение компонентов 60:40. ПГС будет легко трамбоваться, пропускать воду и обладать прекрасными механическими свойствами. Однако создать самостоятельно 50–60 тонн смеси будет нереально. Вот почему используется универсальный способ – выгрузка песка и гравия из машины вдоль кромки пазух. Образуются две параллельные ленты, которые увлажняются небольшим количеством воды. Останется трактором столкнуть эти полоски одновременно в пазухи. Рекомендуемый слой песка, который можно утрамбовать один раз – до 70 см.

Заполнение грунтом

Стяжку кладут тогда, когда стены и фундамент здания будут проверены на способность выдерживать положенную нагрузку без появления трещин. Когда бетон выстоится и наберет прочность, можно переходить к засыпке. До полной твердости, бетон должен простоять около 15 дней. Необходимо обязательно выдержать этот период. Нужно заполнять пазухи фундамента грунтом, который был выкопан при его монтаже, либо песком. Перед утрамбовкой почвы, смочить ее, учитывая плотность почвы в том месте, где производится строительство. Информацию о плотности грунта можно получить в геодезической службе. Песок, которым засыпают пазухи фундамента, тоже хорош, как и грунт выкопанный из основания дома, после чего его хорошо трамбуют.

Нормы увлажненности грунта, по данным ГОСТ:

• песок – 8 — 12%;
• супесок – 9 — 12%;
• легкие грунты и суглинок – 12 — 17%;
• тяжелый грунт – 16 — 23%.

Указаны примерные значения, иногда влажность может быть и больше. Более точные данные получают в лаборатории, после ряда тестов почвы.

Зимой вода под фундаментом и в непосредственной близости от него замерзает, тем самым расширяя почву и создавая давление на стяжку, из-за чего он в прямом смысле выдавливается наружу. Особенно ярко такой эффект проявляется в мелкопылеватых глинистых и торфяных почвах. Поэтому ров под фундамент нужно копать на глубину, на которую промерзает почва. Засыпать траншеи можно песком на одну треть, или смесью гравия и щебня в соотношении 1:1.

Гидроизоляция фундамента

Очень часто встречается такая ситуация, когда в новых домах не используется цокольный этаж или подвальное помещение. Это связано с тем, что они заполнены водой, так как при строительстве были не соблюдены некоторые гидрологические особенности местности. В таком случае прибегают к процедуре гидроизоляции.

Однако не следует думать, что гидроизоляцию следует проводить только тогда, когда вода начала просачиваться в подвал. Это процедура является необходимой, причём как в промышленном строительстве многоэтажных домов, так и в частном строительстве.

Гидроизоляция фундамента может производиться как с внешней стороны, так и с внутренней. Следует отметить, что гидроизоляция обратная засыпка внутри фундамента это необходимые работы и не являются взаимозаменяемыми.

Гидроизоляция может быть нескольких видов:

• Обмазочная;
• Оклеечная;
• Проникающая;
• Монтируемая.

Такая классификация подходит, если речь идёт о способе действия и нанесения гидроизоляция, если же рассматривать по месту устройства, то гидроизоляция фундамента может быть:

• Внутренняя гидроизоляция;
• Внешняя гидроизоляция.

И внешняя и внутренняя гидроизоляция может выполняться всеми перечисленными выше видами.

Обмазочная гидроизоляция

Из определения гидроизоляции следует, что проводиться она должна любыми водонепроницаемыми средствами и материалами. При проведении обмазочной гидроизоляции использую битум или битумосодержащие вещества и материалы.

Строим дом при помощи профессионалов

Основное их преимущество перед другими гидроизоляционными материалами, так это то, что они достаточно дешёвые и очень простые в применении. Основным недостатком битума, а, следовательно, и всех бутумосодержащих материалов является их недолговечность.

Связано это с тем, что уже при нулевой температуре битум теряет своё главное свойство – эластичность, как следствие он покрывается трещинами и осыпается. Служит битум порядка пяти-семи лет.

На сегодняшний день широко в применение вошли различные обмазочные вещества, такие как синтетические смолы. Также очень широко используются мастики из битума и резины, битумно-полимерная мастика. Основой для таких материалов является органический растворитель.

Можно к обмазочной гидроизоляции отнести и цементно-полимерные мастики. Такие материалы в основном содержат цемент и наполнитель, который представлен различными минералами. Такие материалы очень хорошо держатся на стене и в меньшей мере подвержены морозам благодаря содержанию именно цемента.

Вхождение в их состав различных пластификаторов даёт им способность к эластичности, что даёт возможность применять обмазочные материалы такого характера в различных неблагоприятных условиях, таких, как условия постоянной вибрации и деформации.

Чтобы произвести гидроизоляцию фундамента обмазочными составами нужно сначала подготовить поверхность. Для этого необходимо с неё убрать весь мусор и хорошо протереть от пыли и влаги. Если фундамент был покрашен, то очень тщательно нужно удалить всю краску.

Затем кисточкой наносим гидроизолирующий состав на поверхность фундамента. Как правило, толщина гидроизолирующего слоя лежит в пределах от 1 до 3 миллиметров.

Следует отметить, что такого рода гидроизоляция применяется в большинстве своём снаружи. Она предназначена для защиты внутреннего пространства от попадания туда капиллярной влаги из почвы.

Оклеечная гидроизоляция

Выполняется такая гидроизоляция, как правило, рулонными гидроизолирующими материалами, которые сначала нужно наклеить на фундамент, а потом для увеличения толщины слоя, друг на друга. Наклеивание осуществляется с помощью водостойкой мастики любого типа. К таким материалам можно отнести:

• Рубероид;
• Пергамин;
• Толь;
• Изопласт;
• Изоэласт;
• Техноэласт и другие.

В современных оклеечных гидроизоляционных материалах, то есть в последних трёх вышеизложенных, за основу взяты материалы, которые относятся к классу синтетических:

Капитальное строительство

• Стеклохолст;
• Стеклоткань;
• Полиэстр.

Перед началом гидроизоляции любым из оклеечных материалов нужно тщательно подготовить поверхность. Подготовка заключается в её очистке и сушке – нужна идеально чистая и сухая основа. После очистки поверхность следует загрунтовать битумной эмульсией. Следует отметить, что перед грунтовкой стен нужно проверить их на ровность — даже маленькие неровности, которые больше 3 миллиметров, недопустимы.

Такая гидроизоляция подходит как для наружного применения, так и для внутреннего. Разница только в том, что при наружном применении следует принимать меры к возможным механическим повреждениям гидроизолирующего слоя.

Гидроизоляция с проникающим действием

Такая гидроизоляция изготавливается из цемента, который взят за основу. К нему добавляют различные химические активные добавки. Третьим компонентом, который необходим для изготовления гидроизоляции проникающего действия, это специальный измельчённый песок.

Как правило, такого типа гидроизоляция применяется снаружи, так как основной её целью является уменьшения проникновения капиллярной влаги из грунта.

Принцип действия такой. Попадая на фундамент, капиллярная влага взаимодействует с активными добавками. Вместе с ними она попадает в подоснову бетона. Там влага начинает взаимодействовать с составляющими компонентами бетона, при этом образуются кристаллы, которые напоминают нити. Они закупоривают поры в бетоне, что снижает проводимость бетоном влаги до ноля.

Для нормального функционирования слой такого гидроизоляционного материала должен быть от 1 до 3 миллиметров.

Несмотря на то, что это практически наружный материал, однако можно применять его и изнутри. Принцип нанесения и действия ничем при этом отличаться не будет.

Монтируемая гидроизоляция

Такой гидроизоляцией принято называть любой защитный экран из любого материала. Как правило, в качестве такого материала выступает глина. Её наносят на фундамент слоем до 50 сантиметров.

На сегодняшний день большую популярность получила, так называемая бентонитовая глина. Уже при толщине слоя в 1-3 сантиметра, она спообна защитить фундамент от промокания.

Для устройства такой гидроизоляции следует очистить поверхность и выровнять её. Дальше сначала кладём слой картона, потом слой бентонитовой глины. Наверх слоя укладываем ещё слой картона. В последствие картон под воздействием грунтовой влажности разлагается, и поверхность фундамента оказывается окружённой слоем такой глины, при этом, не касаясь её.

Общие моменты при устройстве гидроизоляции

Если дом оборудован подвалом, то гидроизоляция устраивается в два уровня:

• Первый уровень находится в фундаменте, как уже было сказано ниже пола, подвала сантиметров на 15;
• Второй уровень находится в цоколе, примерно сантиметров на 25 выше, чем уровень расположения отмостки.

В случае, когда уровень грунтовых вод ниже пола в подвале, то снаружи стены обычно промазывают битумом. Для этого его греют на огне и наносят на стену в два слоя, как краску. На пол нужно уложить слой глины примерно в 25 сантиметров.

На глину укладывают бетон, который по толщине должен равняться не меньше пятой части толщины слоя глины, то есть в нашем случае слой бетона должен быть минимум пять сантиметров. Такому полу нужно дать высохнуть, что достигается на вторую неделю.

После того, как пол высох его нужно натереть мастикой, а наверх уложить рубероид в два слоя. После того, как рубероид уложен, его следует залить слоем бетона, который по толщине должен быть таким же, как предыдущий слой. Для большей надёжности верхний слой бетона нужно покрыть цементом, то есть взять пригоршню цемента и разбросать его на мокрый раствор. Слой чистого цемента должен быть примерно в 1-2 миллиметра. После этого его разравнивают и сглаживают.

В случае, когда уровень грунтовых вод находится выше пола, то нужно, чтобы был гидроизолирован не только пол, но и стены. При этом такие слои гидроизоляции следует связать между собой. Для этого по всему периметру делают эластичный замок, который устраивается из пакли. Пакля должна смачиваться в битумной мастике, которую, предварительно расплавляют.

Как правило, гидроизоляция фундамента с наружной стороны устраивается на полметра выше уровня протекания грунтовых вод.

Для того, чтобы защитить стены фундамента от атмосферных осадков, то есть от дождя, от таяния снега, устраивается отмостка, ширина которой должна быть больше 70 сантиметров. Отмостка должна иметь уклон, который направлен от дома. Под отмосткой должен лежать слой уплотнённого грунта или щебня. Саму отмостку следует покрыть слоем цементного раствора или асфальтом.

Против капиллярной влаги в том месте, где бетон соприкасается с кирпичом, прокладывается гидроизоляционный рулонный слой. Его следует устраивать по всему периметру.

Засыпка снаружи

В отличие от внутреннего периметра, который замерзнуть не может (при отапливаемом здании), прилегающий к наружным граням фундамента грунт от холода не защищен. Неравномерно вспучивается и стремится выдернуть бетонную конструкцию касательными силами. Проблема решается следующими методами:

• обратная засыпка пазух фундамента нерудным материалом (минимально 20 см песчаная, щебенчатая оболочка);
• утепление отмостки – 60 – 1,2 м лента вокруг здания отодвигает зону промерзания;
• скользяще-сминаемая теплоизоляция – жесткая фиксация экструдированного пенополистирола высокой плотности ЭППС к наружным стенкам фундамента, укрывание двумя слоями закрепленного в уровне цоколя полиэтиленовой пленки, установка листов ПСБ 25 (минимальная плотность полистирола) вертикально вплотную к пленке без крепления (держатся за счет песчаной присыпки).

При возникновении сил пучения мягкий полистирол сминается, поднимается вверх по идеально гладкой пленке, не причиняя вреда основанному слою теплоизоляции. Весной элементы конструкции приходят в первоначальный вид после уменьшения почвы в объемах.

Материалы

Возможность промерзания прилежащего к фундаменту грунта снаружи присутствует всегда. Поэтому, несмотря на утепление отмостки, пазухи траншей заполняются снаружи песком, ПГС или щебнем в зависимости от УГВ. Для нормальной эксплуатации бетонных конструкций необходима плотность оболочки 0,95 единиц, поэтому нерудные материалы насыпают слоями 10 – 20 см, уплотняют виброплитой, ручным инструментом. Проливка песка не рекомендуется ,т.к. существует опасность размытия нижних слоев (актуально для пылеватых почв).

Поэтому при обратных засыпках песком нужно обильно увлажнить материал перед его укладкой в пазухи. Естественная усадка занимает время, поэтому лучше арендовать либо изготовить самостоятельно виброплиту, сократив время трамбовки до минимума.

При высоком УГВ или возможности его сезонного подъема нужно использовать щебень. Гравийный материал уступает этому нерудному продукту по основной характеристике – лещадности. Поэтому возможна усадка в процессе эксплуатации, приводящая к деформации отмостки.

Технологии

Засыпка пазух снаружи песком или щебнем позволяет полностью исключить вспучивание прилежащего к фундаменту слоя. Однако все нерудные материалы обладают отличными дренажными свойствами. Поэтому кольцевые дрены на уровне подошвы фундамента являются обязательным условием нормальной эксплуатации.

Схема кольцевого дренажа вокруг подошвы фундамента.

При заполнении пазух нужно обеспечить отсутствие усадки в момент эксплуатации. Это возможно только уплотнением материалов виброплитами, ручными трамбовками. Максимальный эффект наблюдается при предупреждении взаимного проникновения инертных материалов и соседних почв. Технология имеет вид:

• укладка геотекстиля или дорнита на стенки пазухи;
• засыпка снаружи песком или щебнем 10 – 20 см слоя;
• уплотнение трамбовкой или виброплитой.

Если засыпается фундаментная лента глубокого заложения, на отместке 30 – 40 см от поверхности нужно уложить горизонтальную теплоизоляцию (5 см листы экструдированного пенополистирола высокой плотности), после чего, продолжить работы.

Рекомендуем прочитать: Утепление фундамента и отмостки своими руками.

В лентах МЗЛФ глубина залегания обычно не превышает указанного уровня, поэтому теплоизоляция укладывается снаружи по дну траншеи по умолчанию. Обратную засыпку производят поверх нее.

Рекомендуем прочитать: Утепление мелкозаглубленного ленточного фундамента.

Хорошая реклама

Засыпка внутри

Вопрос, чем засыпать фундамент внутри, актуален, как для перекрытий по лагам, так и для полов по грунту. Выбор материала и технология уплотнения зависит от следующих факторов:

• тип эксплуатации – в зданиях постоянного проживания отопление круглогодичное, почвы под подошвой дома не промерзают, поэтому отсыпать можно даже глиной, которая не сможет вспучиться в отсутствие влаги и промерзания;
• конструкция перекрытия/пола – если в проект заложено перекрытие по балкам, дешевле всего засыпать внутреннюю часть глиной, для подбетонки плавающего пола по грунту песок необходим для выравнивания основания хотя бы в верхнем уровне (10 см слой минимум);
• высота цокольной части – при больших объемах рациональнее использовать грунт с пятна застройки, вынутый из траншей, для заливки подбетонки самый верх нужно отсыпать песком;
• уровень УГВ – при высоких грунтовых водах предпочтительнее отсыпка щебнем, если водоносный горизонт («верховодка») отстоит на 1 м от подошвы фундамента, для экономии бюджета строительства нужно применить песок.

Внимание: Глиняные замки запрещены снаружи, хотя технология и описывалась в старых СНиП. Глина влагу не пропускает, но интенсивно впитывает, что опасно неравномерным вспучиванием, не только при замерзании, но и при набухании

При обратной засыпке обязательно послойное (20 см) уплотнение грунта.

Не стоит пренебрегать заполнением внутреннего пространства ячеек ленточного фундамента при изготовлении перекрытий по лагам:

• подполье получается слишком низким для нормальной эксплуатации;
• из почвы неизбежно выделяются испарения, вредные для силовых конструкций здания;
• требуются продухи вентиляции, повышаются теплопотери через пол нижнего этажа;
• из приямков часто выделяется вредный радон, от которого жилище придется защищать фольгированными материалами.

Засыпка до перекрытия позволит решить все проблемы комплексно и повысить качество эксплуатации.

Материалы

Во внутренней засыпке допускаются практически любые грунты, однако нужно исключить из них крупные камни (больше 25 см), уложить при необходимости продольные дрены, включив их в общий контур, располагающийся по периметру дома (только при высоком УГВ). В зависимости от режима отопления, УГВ, глубины промерзания ширина оболочки нерудного материала вокруг бетонных конструкций составляет:

• отопление постоянное – ограничения отсутствуют, при надлежащем уплотнении допускается засыпка глиной;
• обогрев периодический – достаточно 20 см слоя песка или ПГС у внутренних стен фундамента;
• промерзание 1 м, регулярный обогрев отсутствует – пазухи 20 см с заполнением инертным материалом;
• промерзание 1,5 м, без отопления – 30 см слой нерудного материала возле ленты;
• промерзание 2,5 м – ширина пазух 50 см минимум.

Глубина засыпки пазух считается от планировочной отметки (обычно отмостка), составляет ¾ от глубины подошвы ленточного фундамента.

Технологии

Уплотнение глины, песка, супеси и прочих материалов не требуется внутри фундаментной ленты в единственном случае – при изготовлении перекрытий по лагам. Если планируется заливать стяжку, любой из указанных материалов необходимо уплотнить до плотности 0,95 единиц. Для этого нужно использовать ручные трамбовки либо виброплиты.

Определить качество трамбовки можно визуально – как только на почве перестанут отпечатываться следы, можно заливать 5 – 10 см стяжку «подбетонку». Не рекомендуется проливать пески, супеси, суглинки водой, чтобы не насыщать ниже лежащие горизонты. Вместо этого материал обратной засыпки увлажняют до значений:

• 15 – 23% тяжелые грунты (в том числе, пылеватые), переувлажнение не больше 1%;
• 12 – 16% – легкие суглинки, коэффициент переувлажнения Kp 1,15%;
• 9 – 14% – легкая супесь, Kp 1,25%;
• 7 – 12% – крупнофракционные песчаные супеси, Kp 1,35%.

Заливать стяжку можно после полного высыхания грунта. При заливке любого монолитного фундамента используется подбетонка. Этот конструкционный элемент позволяет:

• снизить высоту защитного слоя;
• предотвратить вытекание цементного молочка в нижний слой с высокими дренажными характеристиками;
• защитить гидроизоляционный слой подошвы фундамента.

Поэтому небольшой песчаный слой поверх суглинка, супеси, щебня или глины позволит дополнительно выровнять основание и снизить расход бетона.

Условия применения

Стоимость квадратных метров как земельных участков, так и непосредственно жилых помещений, растут год от года. В связи с этим, наиболее рациональным вариантом для застройщика является максимально полное использование полезных площадей. Для увеличения полезной площади жилища в фундаментной части часто устраивают цоколь, либо подвал. Однако, бывают случаи, когда данный вариант становится нецелесообразным. Чаще всего это происходит при повышенном уровне грунтовых вод на строительном участке.

Прежде чем приступить к строительству, уже на этапе проектирования здания производится исследование типа грунта

Прежде всего, уделяется внимание несущим характеристикам почвы и уровню грунтовых вод. Первый фактор влияет на выбор типа фундамента, а в зависимости от высоты подпочвенных вод принимается решение о возможности обустройства подвального или цокольного этажа

Если данный показатель низкий, то использовать внутреннее пространство фундамента под вспомогательное или жилое помещение можно без особых проблем.

Если же грунтовые воды залегают слишком высоко, выше подошвы фундамента здания, устройство подвального этажа может быть сопряжено с рядом проблем. Прежде всего, потребуется облицовка стен снаружи и изнутри, а также отделка полов подвала надёжным слоем гидроизоляции. Кроме того, по периметру здания потребуется сооружение эффективно работающей дренажной системы. Всё это необходимо для предотвращения проникновения влаги внутрь подвального помещения.

Фундамент-лента, заполненный грунтом

Излишняя сырость может стать причиной развития грибка, плесени, гнилостных бактерий — всё это ведёт к преждевременному разрушению как элементов наружной отделки, так и несущих конструкций здания. Всё это значительно увеличивает сметную стоимость строительства, зачастую делая устройство подвальных этажей экономически невыгодным. Гораздо проще и дешевле бывает произвести полную обратную засыпку пазух внутри дома. Данная операция позволяет достичь целый ряд целей:

1. Защита от проникновения сырости во внутреннее фундаментное пространство. Невентилируемые пустоты в основании постройки из-за повышенной влажности могут стать местом образования плесени и грибка, откуда они распространяться на остальные конструкции здания.
2. Укрепление стенок фундамента. Засыпка стен несущего основания снаружи и изнутри позволяет повысить их сопротивляемость боковым деформациям. Также данная процедура уменьшает вероятность его просадки благодаря увеличенному коэффициенту трения боковых стенок о грунтовую засыпку.
3. Теплоизоляция. При заполнении внутреннего пространства фундамента создаётся мощная теплоизоляционная подушка, предотвращающая промерзание бетонной заливки. Это позволяет увеличить срок эксплуатации фундамента из-за уменьшения количества циклов его промерзания и оттаивания в течение года.
4. Возможность использовать отсыпку в качестве основы для заливки черновых полов первого этажа.

Заливка черновых полов поверх отсыпки

Инструкция по устройству обратной засыпки

При заполнении пустот засыпкой, как внутри, так и снаружи сооружения, толщина одного слоя для утрамбовки не должна превышать 500 мм. После сплачивания грунта его проливают цементным молочком, после чего насыпают следующий слой. Работы по засыпке снаружи и внутри ведут одновременно, чтобы создавалось равномерное боковое давление на основание.

Схема засыпки пазух.

Внутри

Обычно проводится обратная засыпка фундамента внутри до уровня пола, но если планируется обустройства цоколя или подвала, засыпка не выполняется вовсе или проводится частично. Грунт внутрь ленточного фундамента засыпается вручную, при малых площадях, или с применением механизмов, при больших объемах.

Высота засыпки в ленточных фундаментах ограничивается высотой установленных продухов. Для свайных и столбчатых конструкций предусматривается полная внутренняя засыпка.

Снаружи

Большие объемы наружной засыпки выполняются с применением механических средств. Узкие места могут засыпаться и утрамбовываться вручную.

Верхняя часть отсыпки, после уплотнения, должна подходить к отметке организации стяжки отмостки.

Уплотнение грунта проводится послойно. Если засыпка будет плохо утрамбована, возможно, появление просадок грунта и нарушение целостности отмостки.

Кольцевой дренаж.

Внутренняя засыпка под стяжку

Очень часто подвал не подлежит использованию. Попадают под эту категорию владельцы, участки которых располагаются на болотистых почвах. Тогда производится засыпка внутри под стяжку. Материалы для работ применяются одни и те же. Глина — это один из лучших способов основы под стяжку. Она укладывается и утрамбовывается до толщины тридцати сантиметров. Глиняная насыпь обеспечивает полную защиту от грунтовых вод. Следующий шар засыпается песком, который нужно утрамбовать и хорошо промочить водой. После этого необходимо произвести гидроизоляцию с помощью рубероида. Сверху для формирования теплоизоляционного слоя укладывается пенопласт либо насыпается песок, чтобы выполнить стяжку из бетона. Кроме этих действий, выполняются и другие работы, обеспечивающие дополнительную гидроизоляцию. В частности, обустраивается дренаж, выполняется гидроизоляция цоколя, производится отмостка по всей территории дома.

Установка деревянных лаг

Установка регулируемых лаг – наиболее бюджетный вариант, который выбирается владельцами домов на ленточном фундаменте. Перекрытие с лагами создается следующим образом:

На первом этапе происходит создание подушки из песка

Важно производить трамбовку каждые 20 см, так как если не выполнять это действие, конструкция после постройки может осесть. После этого укладывается гидроизоляционный материал. Чтобы пол был надежно защищен от влаги, необходимо производить укладку в 2 слоя. На следующем этапе происходит заливка бетонной стяжки, высота которой должна составлять около 60 см. На следующем этапе происходит установка опор для регулируемых лаг

Верхняя часть всех опор подрезается таким образом, чтобы устанавливаемые лаги находились на одной высоте. Пространство, которое остается между лагами, необходимо заложить теплоизоляционным материалом. Для утепления можно приобрести экструдированный пенополистирол, так как он является достаточно прочным и долговечным. Также часто применяется базальтовая вата На следующем этапе происходит создание чернового пола, на который впоследствии будет укладываться напольное покрытие. После выбора определенного материала происходит его закрепление на фанере или досках.

Описанные работы по созданию пола в доме на бетонной ленте могут производиться собственными руками без привлечения профессиональных строителей.
