Бурение скважины на воду своими руками: схема и видео

Здесь вы узнаете:

• Выбираем тип скважины
• Как глубоко находится питьевая вода
• Подготовка места и оборудования
• Технологии бурения скважин
• Как сделать пробивку ударным способом
• Абиссинский колодец своими руками
• Оборудуем скважину
• Как избежать ошибок при бурении

Скважина своими руками без оборудования может быть изготовлена с помощью шнекового бура, желонкового ударного бурения, колонковым методом. Проще всего сделать абиссинскую скважину-иглу.

Выбираем тип скважины

При выборе скважины исходите не только из возможностей, но и из целесообразности. Возможности бывают двух типов: это природные ресурсы и финансы. В первом случае нужно ответить на вопрос – а есть ли здесь вода, во втором – сколько стоит её добыть.

Как правило, если вода есть у соседей, то будет и у вас.

Следующая стадия – это определение типа скважины. Дешевизна скважины своими руками состоит только в том, что не надо платить за наёмный труд и покупку специального оборудования. Однако в бурение скважины придется вкладывать собственный труд, время и расходы на частичное приобретение инструмента. Так что подумать об экономии всё же придётся.

Если скважина нужна только для полива растений и содержания небольшого дачного дома , то достаточно абиссинского колодца. Если дом предназначен для круглогодичного проживания большой семьи, то необходима, как минимум, скважина на песок, а лучше – артезианская. Выбрать последний вариант придётся если расход воды должен превышать 10 м3 в час.

При бурении артезианской скважины придется по-потеть, но она может обеспечить водой несколько домов. Для её бурения, обустройства и эксплуатации есть смысл объединить усилия нескольких домовладельцев. Заключайте договор, формируйте общий бюджет и пользуйтесь общей водой.

Что касается запасов и глубины залегания воды, то о них можно узнать из специальных карт и результатов гидрологических исследований. Данные о гидроресурсах обычно есть в органах муниципальной власти. Кроме того, нужно оценить степень загрязнения грунта, и выяснить расположение источников вредных выбросов. Это не актуально только для артезианской скважины – обычно на такую глубину загрязнения не проникают.

Есть, правда, исключения – это работа промышленных скважин, добывающих газ или нефть, а особенно их сланцевый вариант.

С точки зрения загрязнений наибольшей опасности подвергается вода, добываемая с помощью абиссинского колодца. Она может загрязняться от ближайшего септика, в неё даже могут попадать пестициды, используемые в саду и огороде. По этой причине воду из абиссинского колодца чаще всего используют для полива и других хозяйственных нужд.

После того, как определились с природными возможностями своего земельного участка, оценили фронт работ по разным типам скважин, соотнесли всё это с финансовыми возможностями, можно определиться с типом скважины и приступать к работе.

Как устроена типичная скважина

В общих чертах выглядят все скважины схоже. К стенки пробитого в грунте отверстия по всей глубине прилегает обсадная труба, в нижней части которой находятся отверстия для заполнения шахты водой. Для откачки воды применяют электрические насосы. Сверху скважина закрыта, чтобы в неё не попадали с поверхности пыль, грязь и атмосферные осадки.

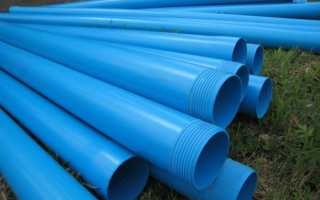

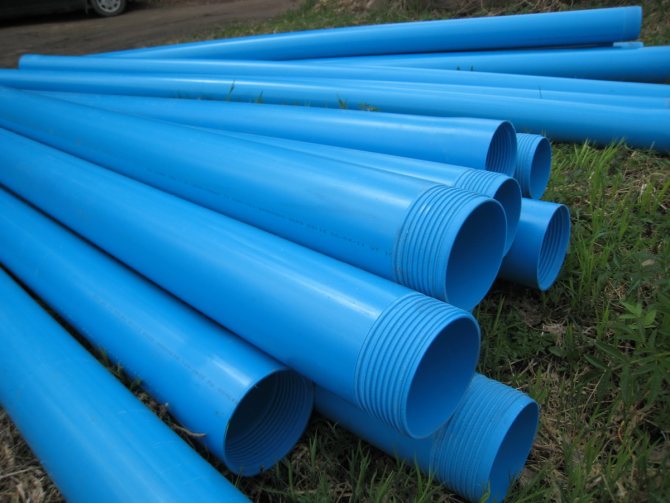

Функции обсадных труб

Для обсадной трубы нужно брать стальные или полимерные трубы одинакового диаметра и прочно соединять их между собой в единую колонну. Для соединения нарезают резьбу на концах или аккуратно сваривают, проверяя вертикали. Чтобы укрепить стенки и уменьшить на них давление окружающего грунта, их фиксируют, заливая в промежуток бетон. Это особенно актуально для шахт, глубина которых больше 30 м. Основное предназначение обсадных труб:

• предупредить осыпание колодца во время бурения;
• защитить шахту от засорения на весь срок эксплуатации;
• обеспечить забор воды из самого нижнего доступного слоя и предотвратить смешивание с водами более низкого качества из слоёв, расположенных выше.

Внутренняя труба с фильтром

Чтобы продлить срок службы скважины, пробитой своими руками на даче или загородном участке, применяется технология двойной обсадки. В этом случае внутрь обсадной трубы устанавливается труба из пластика или ПВХ меньшего диаметра с более тонким фильтром на конце. Установив её на подобающей глубине, следует зафиксировать верхний конец хомутами или струбцинами, чтобы предотвратить проседание. Шланг насоса помещается внутрь этой трубы. Впоследствии при засоре или для его профилактики рабочие части несложно вынуть и промыть внешние фильтры под давлением.

Устройство оголовка для скважины

Сверху обсадную трубу следует накрыть оголовком. По сути это просто герметичная крышка с уплотнительными резиновыми прокладками, на которой закреплены насос и водопроводная труба. Однако, это несложное устройство создаёт условия для понижения воздушного давления внутри обсадной трубы – частичный вакуум. Из-за этого уровень воды в колодце и, соответственно, его дебит увеличивается.

Дополнительные компоненты скважины

Чтобы скважина работала долго и стабильно, мало проделать в земле отверстие. Следует установить дополнительное оборудование и защитить его от воздействия неблагоприятных факторов. Резкие перепады температуры, влажность, морозы и ультрафиолетовое солнечное излучение, а также грызуны или дикие животные могут постепенно или одномоментно вывести из строя насосное оборудование, разрушить систему водоснабжения.

Поэтому в верхней части скважины монтируют кессон – герметичную камеру с люком вверху. Кессон заглубляют в землю для лучшей термоизоляции и закрепляют к обсадной трубе. Внутрь этой камеры помещают системы управления подачей воды, фильтрации, электрическое насосное оборудование. Снизу кессонная камера опирается на бетонное основание, а по сторонам и сверху её следует утеплить – пенопластом, стекловатой, как минимум – засыпать окружающее пространство песком.

Внимание!

Размер кессонной камеры не должен быть слишком маленьким. Для комфортного обслуживания скважинного оборудования в ней должно хватать пространства для приборов и взрослого человека. Это обычно цилиндр высотой около двух метров и примерно метр в диаметре.

Вас может заинтересовать: Клещи в Подмосковье и Москве в 2021 году: самые опасные районыКак заказать монтаж кровли под ключКак узнать актуальные цены на сою

Более дешёвая альтернатива кессонной камере – адаптер. Это угловой соединитель для труб. Он предназначен для углового вывода водяной трубы, заглубленной ниже уровня промерзания. В этом случае всё электрическое и фильтрационное оборудование размещают в помещении. Недостатки такой конструкции – шум и сложность в обслуживании при износе самого адаптера или его уплотнительных прокладок. Поэтому желательно использовать стойкие к коррозии сплавы, лучшим из которых считается бронза.

При оборудовании артезианских скважин применяется пакер – резиновая манжета, армированная брезентом. Она расширяется и сжимается от перепадов давления. Такой механизм нужен для изоляции части скважины для ремонта, обслуживания или консервации. Пакер монтируют внутри собственно скважины либо в обсадной колонне на стадии первоначального монтажа. Впоследствии эта деталь остаётся внутри и не вынимается наружу.

Как глубоко находится питьевая вода

Это главный вопрос, который ставит домовладелец при организации водоснабжения жилища. Точный ответ на него может дать лишь геологическая разведка дачного участка, проведенная в последние годы. Чтобы в этом убедиться, стоит изучить схему размещения водоносных слоев в толще земли.

Как видите, вода располагается на разных горизонтах, между которыми пролегают непроницаемые породы – плотный суглинок, известняк и глина. Для определения подходящего слоя предлагаем немного расшифровать представленную схему:

1. Ближе всего к поверхности залегают воды, попадающие в грунт благодаря осадкам – так называемая верховодка. В некоторых местах она начинается с глубины 0,4—0,8 м и продолжается вплоть до 20 м. Как правило, это грязная и плохо отфильтрованная вода, содержащая вредные примеси.
2. На глубинах до 30 м располагаются более чистые грунтовые воды, чей запас тоже подпитывается осадками. Большинство домашних колодцев вырывается именно до этого горизонта (его верхняя граница может находиться на расстоянии 5—8 м от поверхности). Перед употреблением в пищу эта вода подлежит обязательному фильтрованию.
3. Подземные водяные скопления, находящиеся в песчаной прослойке, прошли хорошую природную фильтрацию и годятся для питьевого водоснабжения. Если вы хотите сделать скважину своими руками, то потребуется достичь этого горизонта.
4. Наиболее чистая вода располагается в пустотах известняка на глубине 80—100 м, что недостижимо с помощью кустарных способов бурения. Поскольку артезианская вода находится под давлением, после пробивки скважины поток самостоятельно поднимается до уровня земли, а то и выплескивается наружу.

Примечание. Границы залегания верховодки и грунтовых вод указаны весьма условно, их глубина может меняться в зависимости от рельефа местности и других факторов.

Расположение источника автономного водоснабжения

Когда мы разобрались, между какими пластами находится подходящий горизонт, нужно определить место для будущего источника водоснабжения. Мы не станем говорить о сомнительных вариантах наподобие биолокации рамкой либо рогаткой из лозы, а дадим ряд простых советов:

• узнайте все о соседских колодцах и скважинах: их глубину, качество воды и местонахождение;
• максимально отступите от очагов загрязнения – септиков, уличных туалетов и скотного двора;
• заметьте: скважины не бурят на возвышенности, для этого лучше выбрать низину.

В любом случае вам необходимо запастись терпением. Вполне вероятно, что с первого раза добыть питьевую воду не удастся и понадобится делать несколько попыток.

Полезные советы

Можно ли бурить внутри дома без привлечения специализированной бригады? Конечно можно, но при этом лучше прислушаться к мнению профессионалов. Не стоит устраивать скважину под жилыми комнатами (детская, спальня, гостиная). Захламлять помещение также нельзя. Это пространство потребуется, когда придет время обслуживания.

В идеале источник водоснабжения проектируется изначально, и обустраивается на первоначальном этапе строительства. Но если предполагается использование артезианской скважины, потребуется соответствующее разрешение.

Подготовка места и оборудования

Перед началом работ нужно выбрать:

• место и тип скважины;
• метод бурения;
• диаметр обсадной трубы;
• насосное оборудование;
• инструменты для выполнения работ.

Начать лучше всего с опроса ближайших соседей, которые уже соорудили скважину. У них можно узнать примерную глубину залегания воды, особенности грунта и т.п. Не помешает спросить, не осталось ли у них инструмента для бурения, который можно одолжить.

Погружной насос выбирают, исходя из размеров обсадной трубы, дебета скважины, потребности в воде и других показателей, продумать этот момент нужно еще до начала бурения, чтобы сооружение не было слишком узким для оборудования.

Тип скважины станет очевидным после такого разговора. Скорее всего, это будет вариант “на песок”. Место определяется санитарными нормами. Нужно сделать источник воды поближе к дому и как можно дальше от выгребной ямы, септика, животноводческих помещений и т.п. Абиссинский колодец иногда ставят даже в подвале дома.

Диаметр обсадной трубы и насосное оборудование нужно подбирать одновременно. Самыми эффективными считаются погружные насосы. Разница между диаметром устройства и стенками обсадной трубы должна составлять хотя бы 5-10 мм.

Технологии бурения скважин

Итак, скважина – это узкое вертикальное отверстие от поверхности земли до водоносного слоя. Каким образом его проделывают?

Проходка скважин шнековым буром

Этот инструмент представляет собой стержень с наваренной на него спиральной поверхностью из листового металла. Режущая часть, расположенная под углом, разрушает грунт и он поднимается по винтовой поверхности вверх. Особенностью процесса является укрепление стенок шурфа в процессе выемки грунта. Это позволяет производить обсадку стенок скважины когда бурение уже завершено и водонос вскрыт. При прохождении твердых грунтов процесс облегчается наполнением скважины водой, размягчающей стенки шурфа. В сложных случаях приходится пользоваться водой под давлением, активно размывающей грунт. Для этого производят обсадку стенок скважины параллельно с бурением.

Бурение скважины шнеком не представляет собой сложного процесса и его можно выполнить своими руками, но вряд ли удастся обойтись без помощника.

По окончании пробуривания шурфа производится обсадка стенок скважины (если оно вынуждено не было сделано в процессе бурения), в нее опускается насос и производится раскачка водозабора до появления чистой воды.

Скважину можно пробурить вручную шнековым буром

Дополнительного оборудования, чтобы выполнить бурение такой скважины своими руками не потребуется, кроме особых случаев на тяжелых грунтах.

Желонковое бурение

Кроме перечисленных методов может изготавливаться скважина своими руками без оборудования методом желонки, который так же называется ударно-канатным бурением.

Ударно-канатный способ бурения

Для этого используется последовательность операций:

• тренога – высотой 1,5 – 2 м монтируется на устье, в верхней части закрепляется талевый блок;
• бурение – желонка приподнимается тросом до талевого блока, освобождается, падает на грунт, заполняется породой, после извлечения земли операция повторяется.

Скважина своими руками без оборудования методом желонки

Желонка изготавливается из трубы, нижний край которой заострен (фаска) или имеет зубья для разрушения пласта. Внутри на шарнире установлена круглая заглушка в размер внутреннего диаметра трубы. При ударе о землю заглушка открывается на шарнире, при извлечении закрывается под весом набравшейся внутрь почвы.

Конструкция желонки

На плотных грунтах после удара труба дополнительно вращается приваренными либо пропущенными в отверстия рычагами. Это позволяет повысить производительность, снизить трудозатраты.

Полезный совет! Основным преимуществом является возможность извлечения породы при достижении водоносного горизонта. Скважина получается глубже, что обеспечивает больший дебит, чем при ручном бурении.

Недостаток методики – необходимость покупки толстостенной трубы длиной 1 – 1,5 м. Поскольку от тяжести инструмента зависит эффективность бурения.

Колонковый способ бурения

Лучше всего применять такой способ, когда на участке уже имеется электричество, потому что он наиболее эффективен с одновременной промывкой шурфа. Для этого понадобится вибрационный насос типа «Родничок».

Инструментом при таком способе является специальная коронка, устанавливаемая на бурильную трубу.

Приспособление для колонкового бурения

В принципе, процесс бурения скважины мало чем отличается от канатно – ударного. Здесь также необходимо время от времени извлекать рабочую часть буровой колонны для очистки полости от грунта и также применять желонку при прохождении сыпучих грунтов.

Применение воды при бурении таким способом заключается в подаче ее самотеком в рабочую зону. Водой размывается грунт, охлаждается инструмент и смазываются стенки скважины.

Чтобы использовать промывку водой под давлением понадобится применение специального оборудования, а также специалисты по его эксплуатации, здесь своими руками не обойтись.

Гидравлическое роторное бурение

Как видно из самого названия, бурение обеспечивается непрерывной подачей в забой воды (бурильного раствора) под большим давлением. Напор жидкости и вымывает на поверхность шлам, и в некоторых случаях, кроме того, приводит во вращательное движение сам бур – долото.

• Вода под давлением может подаваться в тело бурильной колонны и затем самотеков, вместе со шламом, выходить через затрубное пространство (между стенкой трубы и породой) – этот способ именуют прямой промывкой.
• Применяют и обратную промывку, когда бурильный раствор подается в скважину через затрубное пространство, а затем выкачивается их полости трубы. Такая технология считается более эффективной, но и более дорогостоящая, требующая очень сложного и мощного оборудования для выкачивания полужидкой породы.

Гидравлическое роторное бурение наиболее широко используется для промышленных и геологоразведочных работ на практически любую глубину. Применяют ее и бурильщики, выполняющие заказы по обустройству артезианских скважин, используя при этом специальное оборудование, установленное на автомобильное шасси.

Такие установки нередко можно арендовать, но вот только для бурения неглубоких скважин под воду использовать его будет достаточно проблематично. Сложность в том, что песчаные водоносные горизонты весьма неоднородны по глубине залегания и своей толщине, а проконтролировать попадание на него при постоянной подаче воды в скважину – практически невозможно.

Краткий упрощенный курс гидрогеологии

Подземные воды существенно отличаются от поверхностных аналогов. Они не текут в виде бурных ручьев с реками, не собираются в озера, если им не попадется карстовая полость в земной коре.

Если бы под нашими ногами повсеместно резвились ретивые потоки, города и поселения рухнули вслед за грунтом, не имеющим под собой надежного скального основания.

Подземную воду извлекают из пор, трещин, каверн (пустот), имеющихся в структуре горных пород

Характер залегания воды в горных породах

Подземную воду вмещают поры, пустоты и трещины, образованные в горных породах в ходе различных геологических процессов. В генезис и принцип действия процессов мы не станем вдаваться в этой статье.

Отметим лишь то, что от способа образования грунтов зависят их физико-механические свойства, а также гидротехническая и гидрогеологическая специфика находящейся в них воды.

Подземным водам свойственно некоторое передвижение в пределах вмещающего их пласта – слоя отложений с равнозначными свойствами и структурой. На них по аналогии с поверхностными действует гравитация, обуславливающая ток к расположенным ниже слоям или вдоль уклона к нижележащим участкам.

Если у подземной воды есть возможность накапливаться, но нет путей для разгрузки, то повышается давление. Вода в силу физических особенностей не может сжиматься. В рамках замкнутого пространства давление заставляет жидкость искать место для естественного выхода. Благодаря этому явлению на поверхность выходят родники и бьют гейзеры.

Подземную воду откачивают из пор песков разной крупности и плотности сложения, из трещиноватого известняка, реже песчаника

Грунты, поры, каверны и трещины которых вмещают воду, называются водовмещающими или водоносными. Сооружаемая для забора воды выработка должна заглубляться именно в них. В числе водоносов есть виды, способные беспрепятственно пропускать через себя воду, и виды, способные только удерживать.

В геологическом разрезе водоносы обычно чередуются с водоупорами. Это глинистые грунты, структура которых схожа со всем известным пластилином, не содержат в себе воду и не пропускают ее.

Вода может находиться в мелких линзах и трещинах, образованных в суглинках и твердых супесях. Однако чаще всего она просто впитывается глинистыми отложениями, тем самым меняя их консистенцию.

К водоупорам относятся также скальные и полускальные разновидности в неразрушенном состоянии, т.е. без трещин. Если их тело испещрено трещинами разнообразного калибра, да еще и заполненными водой, то скальные и полускальные образования переходят в категорию водовмещающих.

Чем больше объем пустот горной породы, тем большей водообильностью будет обладать водоносный слой. Правда, эту характеристику можно получить только при бурении скважины или узнать ее в организации, проводившей буровые работы неподалеку

Классификация подземных вод

Характер образования вмещающих воду грунтов лежит в основе классификации по физико-механическим качествам.

Согласно чему пригодная для использования подземная вода упрощенно подразделяется на:

• Воды осадочных отложений. Находятся в порах песков разнообразной крупности, в пустотах гравийных, галечниковых, щебенистых отложений. Вмещают их обломочные грунты, частицы которых никак не связаны между собой. Означенные породы обладают превосходными фильтрационными качествами: вода в них и через них может свободно перемещаться в удобном для нее направлении.
• Воды коренных пород. Находятся в трещинах скальных, полускальных и ряда осадочных сцементированных грунтов. Самый распространенный вмещающий представитель – известняк. Вода может распространяться по трещинам коренных твердых глин, мергелей, песчаников и т.д., но для добычи эти варианты непригодны.

Фильтрационные качества коренных пород зависят от степени трещиноватости. В неразрушенном состоянии их частицы закреплены кристаллическими или консолидированными связями, не позволяющими воде перетекать в пределах слоя, просачиваться наружу и проникать извне.

Вода в коренных грунтах образуется за счет конденсации. Копится веками, не получая внешней подпитки. Естественно, в ограниченном пространстве ей тесно, из-за чего при вскрытии подобного пласта статический уровень обычно устанавливается выше глубины залегания. Иногда подобные скважины даже фонтанируют.

Грунты осадочной толщи залегают относительно горизонтальными слоями, в пределах которых физико-механические свойства и структура равны или имеют незначительные отклонения. Водоупорные грунты обычно чередуются с водонасыщенными

Осадочные отложения регулярно подпитываются атмосферной водой. Проникает она путем банального просачивания – инфильтрации через лежащие выше пласты. Осадочные водоносы могут насыщаться и в горизонтальном направлении, например, получая воду посредством той же инфильтрации от близлежащего водоема.

Фильтрационные свойства и природа образования горных пород тесно связана с гидравлическими качествами находящейся в них воды.

По указанному признаку подземные воды делятся на следующие категории:

• Безнапорные. Это воды, залегающие в осадочных породах, в первых от дневной поверхности водопроницаемых пластах. Они свободно подпитываются и точно так же разгружаются в водоемы или нижележащие слои, потому отличаются нулевым напором.
• Напорные или артезианские. Понятно, что в большинстве своем это воды коренных пород. Однако к их числу относят некоторые скважины, вскрывающие осадочный водонос. Например, если участок находится в распадке между двумя холмами, вскрытая выработкой вода будет стремиться достичь среднего уровня по пласту и фонтанировать.

Если водоносный горизонт, приуроченный к осадочным породам, залегает между водоупорными слоями того же генезиса, то они могут характеризоваться незначительным напором. Яркий пример: насыщенный водой песок, сверху и снизу «охваченный» слоями суглинка. При вскрытии статический уровень некоторое время может быть чуть выше кровли самого слоя.

Грунтовые воды осадочных пород редко бывают напорными, т.к. у них практически всегда есть возможность для разгрузки. Исключение – скважины, пробуренные в распадке между холмами. В таких источниках вода будет стремиться достичь общего УГВ по водонасыщенному пласту по принципу сообщающихся сосудов

В народе подобную воду называют межпластовой, в среде гидрогеологов слабонапорной. На практике подобные ситуации встречаются крайне редко. Потому что у воды, приуроченной к осадочным грунтам, почти всегда есть возможность для разгрузки.

Возможность эта может оказаться в 1 – 10 и более км от точки бурения, но благодаря ей давления в водоносе не бывает. Значит, и о напоре речи не может быть.

Категория буримости как аргумент

Кроме перечисленных классификационных различий, есть еще очень важный признак, с которым необходимо ознакомиться мастерам, желающим пробурить водоносную скважину на собственной даче. Это категория по буримости, значительно ограничивающая круг возможностей ручного бурения.

Категорию по буримости опять же определяют физико-механические качества пород и специфика их происхождения. По этим признакам грунты делят на:

• Сыпучие. Крупно- и мелкообломочные осадочные породы, не сохраняющие при разработке форму: пески всех степеней плотности и зерновой крупности, гравийные, щебенистые, галечниковые отложения. Легко разрушаются, но не всегда просто извлекаются из скважины.
• Пластичные. Глинистые осадочные грунты, сохраняющие форму при разработке выработок: это семейство суглинков, глин и супесей. Разрушаются сложнее, чем предыдущий тип, но извлекаются благодаря собственной «липучести» без особых проблем.
• Твердые. К ним относят скальные и полускальные породы. Самая высокая категория по буримости, подтверждающая сложность и трудоемкость разработки. Породы тяжело разрушаются, с забоя поднять их тоже непросто.

Осадочные отложения представлены сыпучими и пластичными разновидностями. С их бурением можно справиться своими силами. Нет особой нужды привлекать для работы технику и изготавливать суперсложный буровой инструмент.

Таблица с классификацией горных пород по буримости шнековым инструментом. Шнек относится к снарядам с самой высокой скоростью разработки, но в большинстве случаев после проходки им приходится расчищать дно скважины желонкой (+)

Таблица с категориями буримости горных пород ударно-канатным способом. Скорость бурения самая низкая, но только ударно-канатным методом можно пройти рыхлые пески, гравийно-галечниковые отложения, извлечь из скважины насыщенные водой грунты и очистить забой (+)

К коренным относятся преимущественно скальные и полускальные виды пород. Для самостоятельного бурильщика это практически недоступный вариант.

Без буровых установок разрабатывать чересчур сложно, а без специализированного разрушающего инструмента, долота, вообще невозможно. Глины твердые и полутвердые бурятся легче «скалы», но воду из них не качают.

Для забора воды скважины устраивают с заглублением водоприемной части в песок или в известняк. Желающим собственноручно пробурить скважину по силам “песчаный” вариант (+)

Отметим, что питьевую воду добывают как из осадочных отложений, так и из коренных пород. Однако разновидность, приуроченная к «осадкам», чаще бывает только технической из-за способности грунтов пропускать любые жидкости, в том числе стоки, пролитые на землю масла, нефтепродукты и др.

В любом случае откаченную из личного источника воду надо нести на проверку в СЭС для получения обоснованного анализами вердикта о питьевой или технической принадлежности.

Как сделать пробивку ударным способом

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

• тренога из металлопроката с крюком и блоком на вершине;
• лебедка с тросом, снабженная ручкой;
• забивной инструмент – стакан и желонка;
• сварочный аппарат;
• ручной бур.

Стакан для пробивки грунта

Совет. При наличии сварочного инвертора и навыков работы с ним эти нехитрые устройства вы можете сварить у себя в гараже. Но изготовление самодельных приспособлений оправдано, когда нужно пробить не одну скважину, а 10 или 20. Проще взять треногу с катушкой в аренду.

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

1. Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
2. Сделайте лидерную лунку ручным буром на глубину 0,5—1 м. Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
3. Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
4. Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу. По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
5. Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

Приварка следующей секции по уровню

Важный момент. Проходя верховодку, вы наверняка столкнетесь с жижей, которая выпадает из железного стакана. Смесь глины с водой надо выбрать из скважины методом желонки, установив ее вместо обычного инструмента.

Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

Общие рекомендации

Когда делается устройство водоснабжения в частном доме, следует придерживаться таких правил:

• обычно, погружной насос это довольно мощный потребитель электроэнергии. Поэтому его подключение лучше делать через стабилизатор напряжения;
• при прокладке водопровода, нужно учитывать глубину промерзания почвы – она отличается в каждом регионе;
• система должна обязательно включать гидроаккумулятор или бак с большой емкостью;
• трубопровод нужно прокладывать с небольшим уклоном и предусматривать в кессоне возможность полного слива воды.

Чтобы обеспечить водоснабжение частного дома, нужно знать, как обустроить скважину на даче своими руками и как правильно подобрать и подключить оборудование. На самом деле, это довольно сложный комплекс работ, поэтому желательно как минимум, проконсультироваться со специалистами.

Предыдущие статьи Следующие статьи

Похожие записи

• 05.03.2017.


  Самостоятельный ремонт питьевых скважин

• 05.03.2017.


  Как забить скважину на воду самостоятельно: порядок работ

• 22.02.2017.


  Где лучше бурить скважину: дома или снаружи?

• 22.02.2017.

Абиссинский колодец своими руками

Впервые абиссинский колодец появился в Эфиопии, когда английские военные стали добывать воду в полупустынных местах. Добыча воды происходила в абиссинском районе, откуда и появилось название «Абиссинский колодец». Иногда, такие скважины называют «иглами». Глубина колодца составляет 10–12 метров, а суточный расход до 25 кубометров. Скважина состоит из насосной станции, фильтра и трубы. Достоинства и недостатки конструкции:

• Для ручного бурения скважин на воду разрешение государственных органов, не требуется.
• Дешевый монтаж.
• Простая установка. Скважина легко разбирается и собирается, поэтому ее можно перенести в другое место. Можно использовать для установки внутри здания.
• Вода – мягкая и имеет низкое содержание железа.

Минусы конструкции в том, что ее можно установить в определенный вид почвы, а также из-за маленькой глубины в воду просачиваются различные загрязнения. Это происходит, если рядом находится туалет, свалки и т. д. Как сделать скважину-иглу своими руками?

Изготовление иглы

Чтобы труба была крепкой, при изготовлении нужно соблюдать точные размеры. Для сборки фильтра используют металлическую трубу длиною около 1 метра, диаметром 25 см. На участке в 80 см с расстоянием 2 см друг от друга, в трубе проделывают отверстия размером 2,5 см. На этот отрезок наматывают проволоку. С помощью хомутов сетку из нержавейки закрепляют поверх намотанной проволоки. Предварительно нужно изготовить у токаря наконечник из стали, который припаивают к сетке, получается забойник с конусом. Затем подготавливают трубы длиной от 1 до 1,5 метра с резьбой на концах. Для предотвращения коррозии, все элементы конструкции изготавливаются из одного материала.

Установка конструкции

Конструкцию устанавливают без применения специальной техники, поэтому всю работу можно сделать своими руками.

• Выкапывают яму в заранее выбранном месте.
• Берут садовый бур и делают предварительное ручное бурение скважины на полметра, постепенно наращивая бур отрезками из труб.
• На глубине от 5 до 7 метров должен появиться мокрый песок. Когда это произойдет, работу прекращают. Нельзя проводить бурение ниже 10 метров, так как насос не сможет поднять воду с такой глубины. Придется качать ее самостоятельно, а это тяжело и глупо.
• Конструкцию с фильтром устанавливают в ров и забивают кувалдой до тех пор, пока она не исчезнет. Затем надевают следующую трубу и т. д. Чтобы верхняя часть трубы при ударе не расплющилась, на нее надевают бабку. Бабка – это стальной или бетонный цилиндр.
• Трубу необходимо прослушивать на звуки. Для этого в трубу периодически заливают воду, поворачивая ее по часовой стрелке каждые 50 см. Воду нужно заливать при появлении шума. Если она исчезнет быстро, то пройти придется всего лишь 30 см, медленно – то трубу нужно провернуть еще на полметра. Скрежет в трубе говорит о крупно фракционном песке, шелест – о мелкофракционном. Звука не будет, если бур находится в глинистом грунте.
• Установка ручного насоса. В металлический цилиндр устанавливают поршень и прокачивают скважину. Когда появится чистая вода, основание цементируют. Абиссинский колодец можно соединить с насосной станцией. Обязательно воду относят на экспертизу в лабораторию.
• При желании для бытовых нужд и полива растений прокладываются дополнительные трубы.

Через 8–10 лет подача воды может уменьшиться. Если это произойдет, значит, засорился фильтр, который нужно прочистить. Иногда для устранения проблемы промывают шахту, создавая сильный напор воды.

Подбор места для скважины на дачном участке

Перед тем как сделать скважину для забора воды на даче, надо провести самостоятельные гидрогеологические изыскания. Звучит громко, но заключаются они в элементарном опросе соседей, имеющих собственный источник воды.

Выяснить во время опроса нужно:

• Глубину зеркала воды в существующих точках забора. Узнать указанное обстоятельство можно у владельцев как скважин, так и колодцев.
• Стабильность статического уровня. Не имеет ли он свойство значительно опускаться в засушливый летний период и зимой.
• Геологическую обстановку. Точнее, какие горные породы были вскрыты при копке колодца или бурении? Встречались ли валуны?

Дачные участки, как правило, располагаются в равнинной местности, которой характерно практически горизонтальное залегание геологических элементов. Незначительные отклонения будут только за счет разницы в абсолютных отметках между существующим источником и точкой бурения.

Никаких народных методов поиска признаков воды на участке лучше не использовать. Разговоры о чувствительности муравьев и учете климата вообще смешны, на залегание грунтовой воды они никоим образом не влияют. На климат надо вообще было ориентироваться, когда выбирали участок.

Вот определиться с кратчайшей трассой от источника к дому или к бане очень даже стоит. И обязательно участь возможность установки вышки с удобством проведения всего комплекса работ. Определиться с лучшим временем для бурения поможет следующая статья.

Оборудуем скважину

Прежде всего, нужно установить обсадную трубу, иначе пробуренная скважина быстро обрушится. Потом фильтровая колонка, состоящая из труб, отстойника и собственно фильтра. Обсадную трубу необходимо сразу же закрепить в грунте. В противном случае края ямы начнут обваливаться, и всё придётся начинать сначала. Для этого полости вокруг трубы засыпаются рыхлым материалом и утрамбовываются.

Сразу же после закрепления трубы, в неё нужно залить воду. Это делается для промывания затрубья и фильтра. Кроме того, так создаются преграды для крупных примесей.

Новую скважину обязательно нужно прокачать. Для этого грязная вода откачивается до тех пор, пока не пойдёт чистая. Прокачка производится с помощью ручной помпы или электрического центробежного насоса. Последнее, конечно, удобней и эффективней.

Когда станет понятно, что вода идёт чистая и скважину можно эксплуатировать, на нужную глубину опускается насос. Он соединяется с трубой локального водопровода или со шлангом. Дальнейшее обустройство скважины находится в зависимости от её типа и назначения.

Установка обсадной колонны после бурения

Для обсадки мы советуем выбрать трубы из нПВХ пластика. Легкие пластиковые элементы можно устанавливать руками. Они легко соединяются с помощью резьбы. Места соединений получаются абсолютно герметичными. Пластик не будет разрушаться в почве, в отличие от металла. В состав нПВХ пластика входят только безопасные вещества.

Устанавливать колонну необходимо сразу после бурения. Во время установки элементы колонны прокручиваются вокруг вертикальной оси. Монтаж могут осложнять песчаные пробки. Их следует размыть водой из мотопомпы. Чем качественней проведена промывка, тем легче будет проходить монтаж.

При монтаже секции крепятся друг к другу, и конструкция погружается в землю. Руками делать это сложнее, чем с помощью техники. Ствол бывает заполнен водой, которая выталкивает секции на поверхность. Рекомендуется удерживать секции хомутом или другим приспособлением.

Часть обсадной колонны следует оставить на поверхности. Не следует обрезать секцию на уровне земли. Приподнимите устье на 50-100 см для защиты от загрязнений. Закройте устье предметом, который будет выступать в роли заглушки (например, пластиковой бутылкой без дна).

Рисунок 10: Обсадная труба.

Как избежать ошибок при бурении

Нехватка опыта у бурильщиков-самоучек чаще всего видна в следующем:

1. Слишком глубоко опускают бур, из-за чего обсадная труба пересекает водоносный предел. Решение: приподнять обсадную трубу либо вставить в нее другую более короткую, после чего ранее установленную трубу необходимо удалить.
2. Обсадная труба не достигла необходимой глубины, из-за чего внизу обвалился грунт и производительность скважины сразу же упала. Решение: необходимо вынуть грунт желонкой, после этого погрузить трубу на нужную глубину.
3. Насос был смонтирован слишком низко, из-за чего скважина засорилась песком. Решение: насос необходимо извлечь и выбрав при помощи желонки песок, установить его правильно. Правильное положение определяется следующим образом: работающий насос опускают постепенно до тех пор, пока в откачиваемой им воде не обнаружится песок. После чего насос немного приподнимают, пока он не начнет качать чистую воду. Как правило, правильное положение насоса составляет 1-2 метра от дна.

Своевременная прочистка необходима скважинам всех типов. Признаками того, что водному сооружению необходим сервис могут стать: наличие в потоке воздушных пробок, рывки в выходе воды, присутствие различных примесей в воде (песка, ила).

Если упустить момент чистки, продуктивность скважины может больше не восстановится. Чтобы восстановить нормальное функционирование проводят продувку водяным или воздушным компрессором. Наиболее радикальные методы очистки – при помощи электричества или кислоты. Однако данные методы довольно рискованны и их выполнение лучше доверить специалистам.

Таким образом, домашняя скважина своими руками требует такого же внимания к уходу и обслуживанию, как и глубокие артезианские сооружения. Пробурить самостоятельно водяной источник не сложно, но нужно соблюдать осторожность во время работ и позвать на помощь пару друзей.
