Особенности и способы герметизации печной трубы на крыше из профнастила

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Как обеспечить герметизацию печной трубы на крыше из профнастила

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Круглая труба

Многие дымоходные конструкции для печей укомплектовываются круглыми каналами, изготавливаемыми из металлического листа. Такие изделия являются многослойными и дополнительно утепляются. Герметизируется такая труба множеством способов. Стоит разобрать наиболее популярные:

• Проход этих конструкций может герметизироваться битумными производными. Довольно часто для такой цели применяют рулонные материалы.

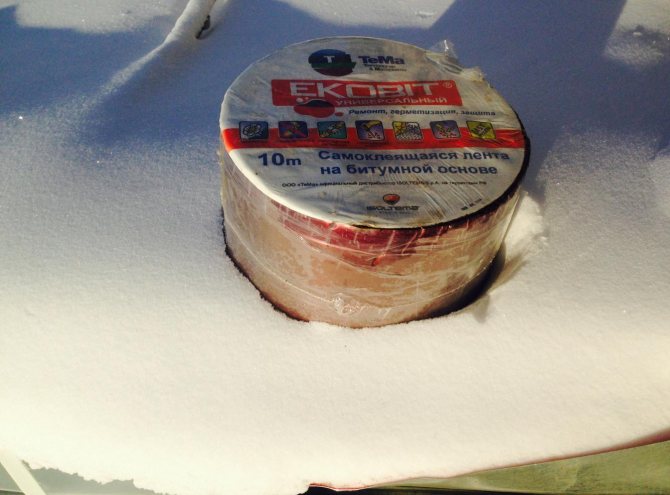

• Монтаж самоклеющейся ленты. Этот материал имеет фольгированный слой.
• Установка специальных фартуков, изготавливаемых в виде колпаков. Еще они носят название кровельных проходов. Эти приспособления отличаются простотой и надежностью. Их нужно надевать на трубу с круглым сечением и крепить к обрешетке крыши.

Когда под крышей дома располагается жилое мансардное помещение, проход для трубы нужно не только загерметизировать, но и тщательно утеплить. Зазор, образуемый между фартуком и трубой, необходимо закрыть при помощи специальной термоустойчивой прокладки. Ее крепят на плоскость изделия.

Как видно, оборудовать стык крыши из профнастила с печной трубой можно самостоятельно, зная особенности установки различных конструкций. В процессе работы важно следовать технологии. Это обеспечит герметизацию места примыкания.

Для чего нужна герметизация дымохода

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.

Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:

• Гниение деревянных конструктивных элементов кровли.
• Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.
• Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.

Обратите внимание! Герметизация печной трубы на крыше из профнастила не представляет трудностей и может быть выполнена с использованием готовых приспособлений. Специальные фартуки от производителя кровельного профнастила надежны в эксплуатации и не портят эстетику строения.

Необходимость качественной гидроизоляции прохода на кровле

Профнастил является качественным и долговечным кровельным материалом, который обладает хорошей несущей способностью, а также устойчивостью к коррозии и гниению. Крыша дома может иметь не только отверстия для вентиляции, но и печную трубу. Наличие различных отверстий приводит к нарушению гидроизоляции кровельного материала, поэтому крайне важно провести герметизацию стыков.

Качественная герметизации – надежная защита от протечек

Если провести процесс герметизации неправильно, могут возникнуть такие проблемы:

1. Протечки. Если в процессе монтажа кровли остались неизолированные щели, это приводит к проникновению влаги в дом, отсыриванию потолка и стен, возникновению грибка.
2. Гниение стропил. При попадании влаги через стыки дерево, из которого изготовлены стропила, гниет и разрушается.
3. Коррозия профнастила. Верхний слой профнастила покрыт антикоррозийным веществом. Но его внутренняя сторона может быть повреждена при попадании влаги.
4. Снижение теплоизоляции. При попадании влаги снижается способность кровли защищать дом от холода.

Для качественной заделки стыков существуют различные способы и материалы для герметизации.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Крышу из профнастила герметизировать на стыке с трубой можно:

• Специальной липкой лентой. Промышленность предлагает готовый изоляционный материал из бутилкаучука с алюминиевым покрытием. Изоляционная лента выпускается разных цветов, что при герметизации позволяет сохранять эстетичность кровли. Обладает исключительной клейкостью к любым материалам. Является лучшим вариантом герметизации печного дымохода при небольших зазорах на пологих крышах.
• Полиуретановым, битумным, силиконовым, или акриловым герметиком. Герметик используют как самостоятельный материал для герметизации или в процессе монтажа гидроизоляционного фартука.
• Оцинкованным (или со специальным покрытием) стальным фартуком. Фартук имеет разную конфигурацию для круглой и квадратной печной трубы. Его можно изготовить самостоятельно из листового железа или купить готовый.
• Эластичной проходкой. Специальная эластичная насадка на печную трубу круглую или овальную. Предусмотрено использование на разном диаметре. Является наиболее удобным и надежным приспособлением для герметизации печного дымоотвода на крыше из профнастила.

Обратите внимание! Все изоляционные материалы, используемые при герметизации печной трубы, должны быть негорючими!

Поскольку сам профнастил является негорючим материалом, то зазор между ним и печной трубой при монтаже можно сделать минимальным (5 мм). Это облегчит герметизацию, позволив обойтись термостойким герметиком. Если зазор оставлен больше 1 см, то для его заделки используют технологии и материалы в зависимости от формы дымоотвода.

Для закрывания больших отверстий между печной трубой и крышей используют следующие негорючие изоляционные материалы:

• минеральную вату;
• рулонные фильтры;
• асбестовые плиты.

Выбранным материалом заполняют пустоты между кровельным пирогом и стенками печного дымохода.

Изоляция овальной или круглой трубы

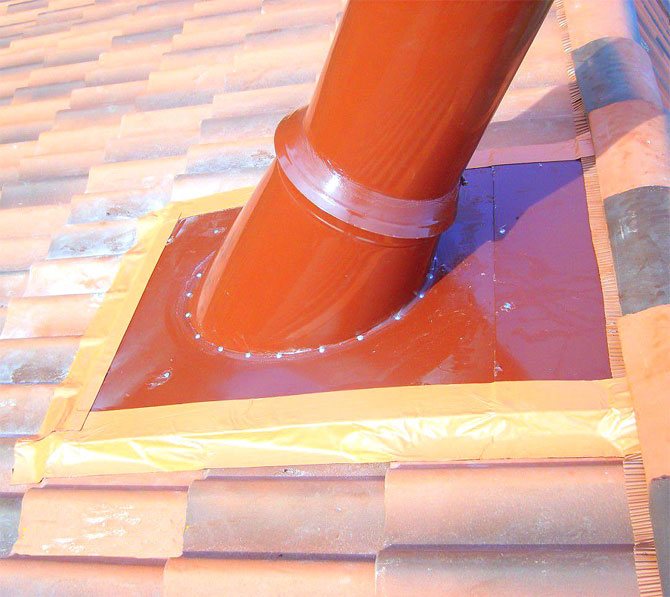

Герметизацию печной трубы круглой или овальной формы проводят с использованием либо эластичной проходки, либо металлическим фартуком, который представляет собой усеченный конус.

Работать с эластичной проходкой заводского изготовления удобней, чем монтировать металлическую герметизацию печного дымоотвода круглой формы. Верх ее следует отрезать по диаметру, меньшему, чем диаметр печной трубы.

Гофра в теле проходки для скатной крыши позволяет компенсировать наклон. Гибкое основание легко обтекает формы кровельного профнастила. Проходку крепят к железу саморезами. Верхний стык заливают герметиком.

Важный нюанс герметизации круглой печной трубы эластичной проходкой — нужно подобрать правильный диаметр, это имеет решающее значение. Если диаметр отверстия проходки слишком мал, то при надевании на дымоотвод она может порваться.

Если диаметр отверстия слишком большой, то не обойтись без дополнительного обжимного хомута. Установка жесткого хомута может быть причиной разгерметизации стыка, когда труба будет гулять при нагревании.

Сверху устанавливают декоративный фартук. Его назначение — улучшить эстетику здания и защитить сам изолятор от разрушающих атмосферных и ультрафиолетовых воздействий. В продаже есть эластичные проходки для герметизации скатных и плоских крыш.

Герметизация круглой печной трубы железным защитным конусом состоит из следующих операций:

• металлический лист надевают на дымоход и прикручивают к обрешетке кровли;
• сверху устанавливают усеченный конус, который является защитным, фартуком;
• верхнее соединение дымохода и колпака затягивают металлическим хомутом с огнеупорной эластичной прокладкой.

Обратите внимание! На крыше из профнастила герметизацию круглой печной трубы предпочтительнее проводить с использованием эластичной насадки.

Изоляция квадратной и прямоугольной трубы

Герметизация квадратной или прямоугольной печной трубы классическим способом предполагает монтаж специального стального фартука. Он имеет внутренний, наружный (декоративный) и влагооотводящий галстук, что обеспечивает полную герметичность крыши. Детали фартука вырезают (или приобретают) согласно размерам сторон дымохода.

Схематично герметизацию печной квадратной трубы можно описать так:

1. На высоте, равной вертикальной стенке внутренней изоляционной планки, печную трубу штробят болгаркой.
2. По периметру дымохода укладывают внутренний пристенный профиль на гидроизоляцию.
3. Верхнюю часть профильных планок заводят в штробы, обрабатывают герметиком.
4. Нижнюю часть пристенных планок заводят под кровельный материал.
5. Закрепляют под кровельным материалом водоотводящий галстук с направляющими желобами. Выводят его между нижележащими листами профиля.
6. Сверху конструкцию закрывают декоративным фартуком в цвет кровли. Планки верхнего фартука монтируют впритык к стенкам печной трубы, но не заводят в штробы.

Обратите внимание! Изоляционный фартук к профнастилу крепят специальными саморезами с резиновыми уплотнителями. Если таковых нет, то резинки под шляпки саморезов следует вырезать вручную.

Резиновые прокладки при затягивании деформируются, заполняя собой все пустоты между металлическими деталями. Это обеспечивает надежную герметизацию всей конструкции.

Для большей надежности гидроизоляции на квадратную или прямоугольную печную трубу монтируют специальные юбочки, которые выполняют функцию мини крыши для верхней части фартука.

Частично эту функцию выполняет смонтированный верхний колпак для защиты внутренней части трубы от атмосферных осадков. Качественная герметизация печной трубы способна не только сохранить крышу, но и придать ей особый шарм.

Кровельные проходки Master Flash

С помощью таких приспособлений можно быстро и качественно отделать дымоходы круглого сечения. Они гораздо проще устанавливаются по сравнению с металлическими колпаками. Проходки производятся из силикона и термостойкой резины. Они позволяют создать герметичные конструкции при наклоне плоскости до 20 градусов. Материал выдерживает воздействие температур в диапазоне 135…240 градусов. Дымоход может иметь диаметр до 66 см.

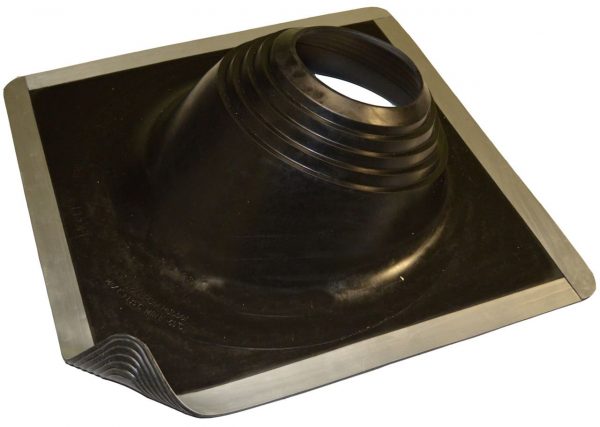

Кровельные проходки Master Flash

Важно! Следует внимательно выбирать диаметр проходки, иначе она может порваться (если размер дымохода превышает параметр защитного элемента) или не плотно фиксироваться на трубе. В последнем случае придется использовать обжимные хомуты, а также герметик.

Чем хороши эти изделия:

• возможностью применения на кровле, отделанной разными покрытиями;
• быстрой и простой установкой;
• стойкостью к воздействию влаги, температурных перепадов и солнечного света;
• бюджетной стоимостью.

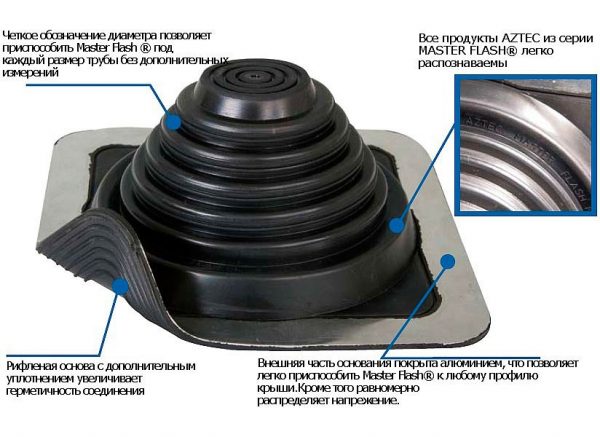

Характеристики кровельного прохода Технология монтажа эластичной проходки.

1. У приобретенного в соответствии с диаметром печной трубы изделия отрезается узкая его часть на уровне, позволяющем приспособлению герметично прилегать к дымоходу.
2. Проходка с демонтированным дефлектором натягивается на трубу до стыка с кровлей.
3. Удаляется защита самоклеящегося основания, которое и прижимается к профнастилу (он должен быть чистым и сухим).
4. Проходка фиксируется посредством саморезов (кровельных). Все зазоры заполняются герметиком.
5. Дополнительную защиту от протеканий и ультрафиолета, а также эстетичность конструкции придаст декоративный фартук, чаще всего изготавливаемый под цвет кровельного покрытия.

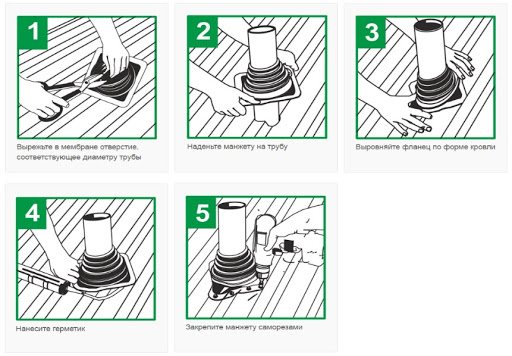

Этапы установки В качестве аналога проходок Master Flash можно использовать алюминиевые или стальные приспособления в виде конуса, имеющие силиконовую соединительную часть.

При проведении герметизации не обойтись без герметика. Состав должен быть стойким к воздействию климатических факторов и высоких температур.

Цены на проходки Master Flash

проходки Master Flash

Правила установки дымохода

На крышах под уклоном существуют правила установки дымохода.

• На крыше с уклоном допустимо расположение дымовой трубы при расстоянии до 1,5 метра до конька, и не менее 0,5 метра над его высотой.
• Расположение выхода на расстоянии от 1,5 до 3,0 метров от конька.
• Угол не может быть больше 10%, образующийся линиями от конька и верха дымохода на удалении не более 3 м.

Труба на расстоянии 50-70 см от конька считается самым рациональным вариантом. Такие параметры расположения существенно снижают риск протекания кровли и появления снежных карманов.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

• Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
• Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Процесс обустройства гидроизоляции

Рассмотрим последовательность технологического процесса обустройства гидроизоляции.

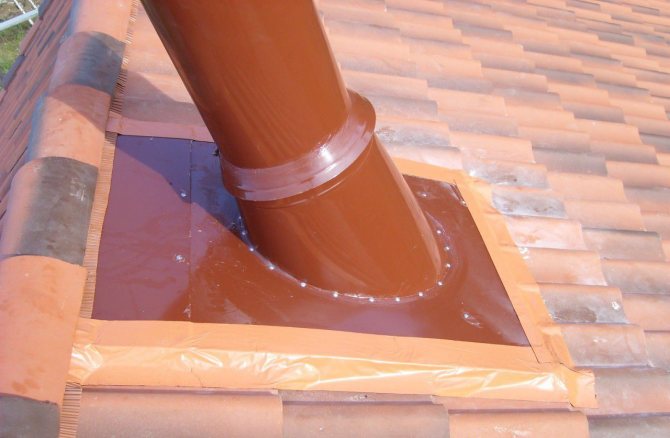

Для дымохода круглой формы из оцинкованной стали пространство между трубой и покрытием кровли герметизировать значительно легче. В этом варианте применяют заводские эластичные проходки, которые максимально примыкают к профлисту.

Прокладки представляют алюминиевый фланец с соединительной частью из силикона или резины EPDM. Они могут быть разных размеров от 3 до 600 мм и в исполнении под разным углом, цельные и разъемные. Срок их эксплуатации большой. Такие приспособления можно использовать для плоских крыш и под углом.

Герметизация такими проходками – простейший способ изоляции в местах стыка крыши и выходного отверстия.

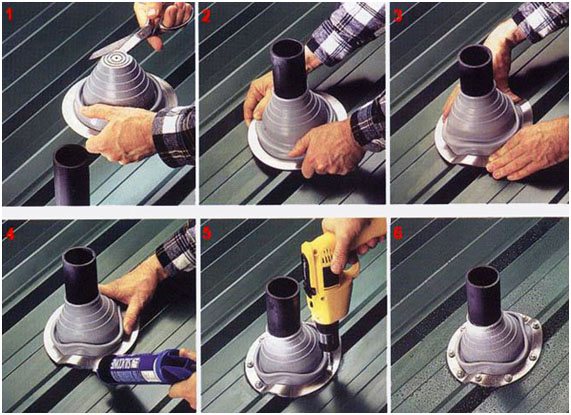

Итак, как же происходит процесс?

• Сначала определяют размер отверстия на крыше и обрезают резиновую гофру соответственно этих параметров. При организации вывода дымохода на скатных крышах необходимо отверстие 2-5 сантиметров по диаметру.
• Потом одевают прокладку.
• Для фланца выбирают нужную форму.
• Заливают канавки на изнаночной стороне фланца герметиком и плотно прижимают к настилу кровли, и дополнительно крепят саморезами c резиновыми головками, которые расплющиваются в процессе закручивания. Их применяют для кровельных работ, чтобы исключить попадание воды внутрь. В работе с обычными саморезами используют резиновые прокладки.

Важно: поверхность проходки и кровли должны быть сухими и чистыми.

Причины протечек

Крыша, покрытая профилированным листом, должна оснащаться несколькими отверстиями, через которые будет выведена труба дымохода и каналы вентиляции. В результате монолитность гидроизоляции может нарушиться, что повысит риск протеканий. Довольно сложно решить эту проблему, если дымоход пришлось выводить через уже сконструированную крышу.

Для качественной герметизации участков примыкания трубы к профнастилу нужно приложить довольно много усилий.

https://www.youtube.com/watch?v=sq_0rFRMc70

Если работы выполнены некачественно, возникает множество проблем:

• Начинает протекать вода. Это случается, если герметизация стыка дымохода и профнастила оборудована некачественно.
• Начала гнить система стропил. После попадания воды внутрь кровельного пирога намокает древесина, из которой изготовлено большинство элементов крыши. В результате конструкция деформируется.
• Начинает покрываться ржавчиной сам кровельный материал. Профнастил не очень хорошо защищен от коррозии снизу.
• Старение теплоизоляции. Когда утеплитель намокает, его эффективность существенно снижается.

Для повышения надежности кровли нужно правильно выбрать место вывода дымохода и вентиляционных каналов. Благодаря этому загерметизировать трубы будет намного легче.

Герметизация

Герметизация стыков крыши с кирпичной дымовой трубой — процесс ответственный и сложный.

В результате разницы температур рабочей трубы и температуры воздуха при горении в ней образуется конденсат, который является причиной разрушения. Поэтому очень важно утеплить выступающую часть трубы отделочными материалами, учитывая в выборе их устойчивость и внешний вид.

Сначала утепление выполняется посредством клинкерного кирпича. Можно замазать трубу штукатуркой или обшивать цементно-волокнистыми плитами. Эстетично будет выглядеть отделка профнастилом таким же, которым покрыта крыша.

Для герметизации зазоров между трубой и настилом крыши применяют цементный воротник с повышенным коэффициентом влагостойкости с последующей организацией воротника. Для цементирования щели обустраивают каркас из металлопрофиля. Декоративный воротник из листовой стали надевают с последующим креплением.

На круглую трубу можно надеть резиновый уплотнитель на клее. В зазор заливают цементный раствор и дают просохнуть сутки. Организовывают металлический козырек для отвода воды с последующим креплением саморезами.

Здесь есть важные нюансы:

1. Зазоры шириной меньше 5 мм можно заделать термостойким герметиком на силиконовой основе.
2. Зазор, ширина которого более 1 см, цементируют раствором и накрывают фартуком.

Разновидности

Элементы различаются между собой по материалу изготовления:

• Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
• Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
• Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
• Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.

Герметизация посредством обустройства короба

Существует способ герметизации посредством обустройства короба.

• Между краем обрезанной кровли и трубой оставить расстояние согласно нормативам по пожаробезопасности.
• Произвести обработку примыкаемого края крыши к дымоходу и самого дымохода теплозащитным материалом.
• В этой зоне обустраивают короб из оцинкованной стали или профнастила. Нарезанные полосы до 40 см необходимо обшить по периметру и угла наклона ската.
• Элементы короба (воротник) соединяют способом внахлестку и припаивают.
• При скате крыши под углом более 30 градусов организовывают металлический отвод для стекания дождевых вод вокруг дымохода.
• Заполняют пространство между трубой и коробом теплоизоляционным материалом. Можно использовать базальтовую вату.

Принцип обустройства прохода теплоизоляционными материалами применим для дымохода на скате и коньке с небольшими различиями. Обустройство дымохода по коньку предполагает изменения конструкции стропильной системы.

Накрывают кровельный настил рубероидом в нахлестку на стенки трубы, и производят монтаж фартука с последующим заполнением полимерными герметиками в зазоры между фартуком и стеной.

Устанавливаем профнастил

Как ни странно, это самая лёгкая часть при обшивке дымохода профнастилом.

1. Отрежьте листы профнастила необходимой длины, учитывая диагональный скос внизу. Используйте уже имеющиеся размеры направляющих.
2. Закрепите профнастил к направляющим саморезами с EPDM-прокладкой.
3. Чтобы обрамить углы, используйте простую планку наружного угла. В качестве крепежа также возьмите саморезы с EPDM-прокладкой.
4. Для эстетичного оформления верхней кромки можно использовать разные варианты: простые планки наружного угла или карнизные планки. Крепите теми же саморезами.

Если у вас есть специальный козырёк для защиты от снега — просто установите его сверху. Его ещё называют флюгарком или колпаком.

Готово! Вы только что узнали, как обшить дымоход профнастилом.

Обустройство фартука из алюминиевой ленты

Второй способ герметизации трубы выполняется посредством обустройства фартука из алюминиевой ленты. Следует обойти два слоя алюминиевой ленты по периметру трубы, так чтобы часть ленты утопала в зазоре между стеной трубы и кровельным покрытием. Чем замазать можно? Замазать следует битумной мастикой c последующим проклеиванием ленты. Линии примыкания фартука к трубе фиксируют металлическим профилем и покрывают гидроизолирующей пленкой.

Обход трубы на крыше профнастилом можно сделать посредством обустройства фартука с применением примыкающих нижних планок листов. Принцип укладки сводится к организации первой планки к боковой стене дымохода с фиксированием отметки верхнего уровня. На отметке выполняют штрабу с последующим заполнением герметика. Следующий рабочий процесс – организация металлического галстука c обустройством бортиков по краю для отвода вод. Потом крепится галстук на верхней кромке.

Для качественного покрытия профнастилом вокруг трубы необходимо сделать обрешетку. Она обеспечит надежное крепление нижней планки примыкания и края профнастила вдоль стенок дымохода.

Стальной фартук

Для отделки дымохода используются фартуки, выполненные из оцинкованной стали. Их впоследствии можно окрасить в необходимый оттенок. Конфигурация этого элемента может быть различной. В продаже есть готовые фартуки разных размеров.

Как устанавливается фартук?

1. Края гидроизоляционной мембраны и теплоизоляции, которые были повреждены при выводе трубы на крышу, нужно строительным скотчем зафиксировать на дымоходе.
2. Для установки пристенного профиля труба штробится по всему периметру (перед этим следует нанести разметку). В углубление заводится верхняя часть планки и фиксируется стойким к высоким температурам герметиком.
3. Первый слой фартука помещается под профилированное покрытие и фиксируется кровельными саморезами.
4. Второй слой защитного приспособления монтируется на профлисте с нахлестом 10…15 см.

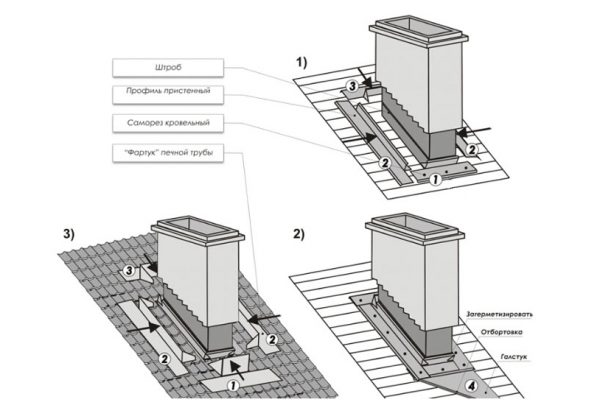

Схема установки стального фартука Все места примыканий обрабатываются герметиком.

Защитный фартук следует фиксировать при помощи специальных саморезов, имеющих резиновое уплотнение. Если такие метизы отсутствуют, можно использовать самодельные резиновые прокладки, которые укладываются под шляпки крепежа.

Металлический фартук, изготовленный собственноручно

Для тех, кто имеет навыки работы с инструментами и металлом, лучшим вариантом фартука может стать собственноручно изготовленная конструкция.

Таблица. Инструменты, необходимые для изготовления и монтажа фартука.

№	Инструмент	Иллюстрация
1	Шуруповерт
2	Ножницы по металлу
3	Клещи для формирования конверта (цапля)
4	Щипцы (45 градусов)
5	Ручной бендер (листогиб)
6	Киянка

Кроме этого, следует подготовить листы металла (гладкого) подходящего размера и кровельные саморезы.

Важно! Чтобы разрезать металлический лист, не стоит использовать болгарку. Иначе края не слишком стойкого к высокотемпературным воздействиям профнастила будут деформированы. Лучше всего для этих целей использовать ножницы по металлу.

Стоит задача изготовить фартук из листового металла для этого дымохода.

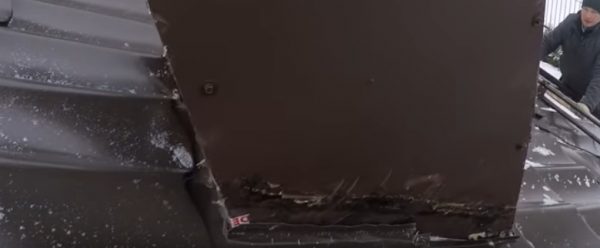

Фартук будем делать для этого дымохода

Шаг 1. Снимаются размеры. К этому пункту нужно отнестись с большой ответственностью, так как от него зависит функциональность конструкции. Высота фартука должна быть не менее 15…20 см.

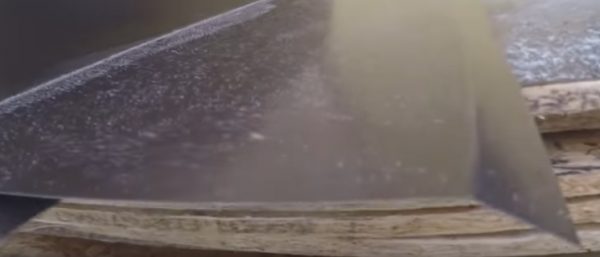

Шаг 2. Готовятся четыре составных элемента фартука. Чтобы загнуть лист, необходим бендер. Это ручное приспособление заменяет гибочный станок.

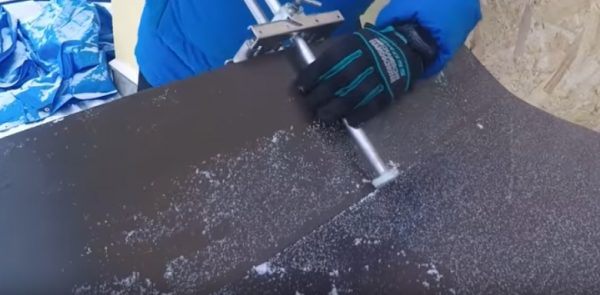

Чтобы загнуть лист, необходим бендер

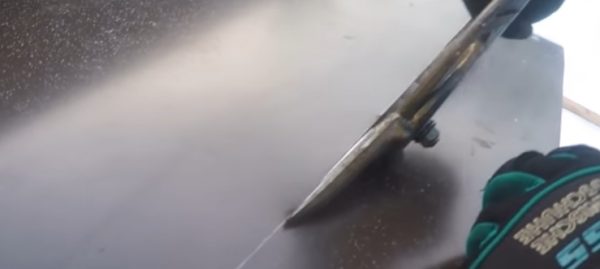

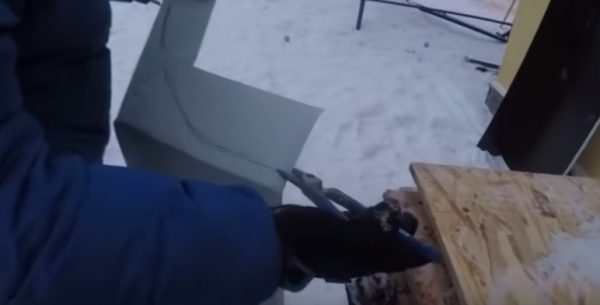

Обрезка металла производится ножницами.

Обрезка металла

Понадобятся четыре заготовки:

• задняя часть;

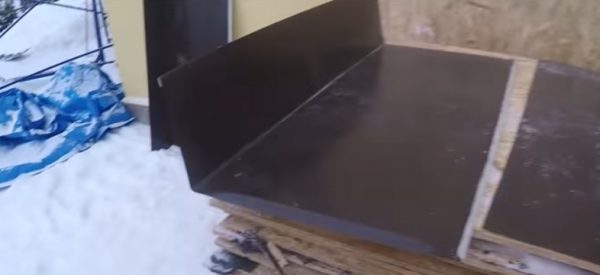

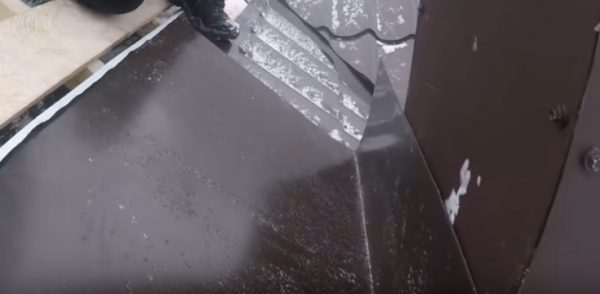

Задняя часть Края ее необходимо немного загнуть, чтобы снег не попадал между фартуком и кровельным покрытием.

• две боковины с ребрами жесткости;

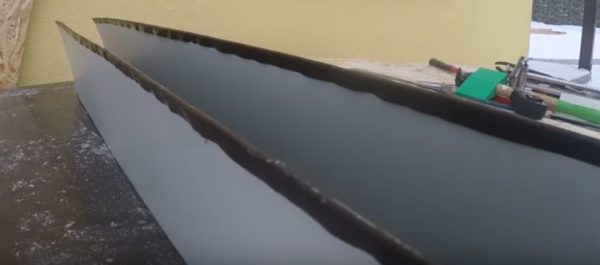

Боковины с ребрами жесткости Боковые части также должны иметь загибы.

Загиб на боковой части

• передняя часть.

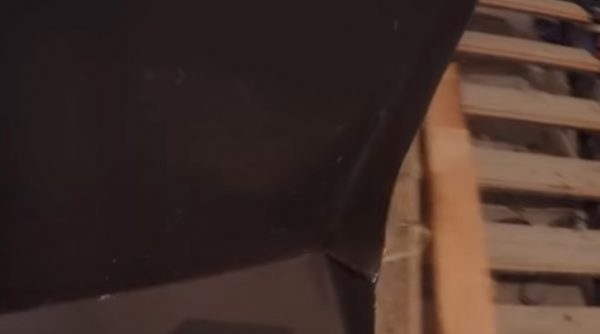

Передняя часть Она имеет более открытый угол.

Шаг 3. Первым монтируется задний элемент.

Монтаж заднего элемента

Деталь плотно прижимается к дымоходу и фиксируется.

Шаг 4. Боковины загибаются конвертом. Это обеспечивает отсутствие разрезов на фартуке. Все складки конверта плотно подбиваются киянкой.

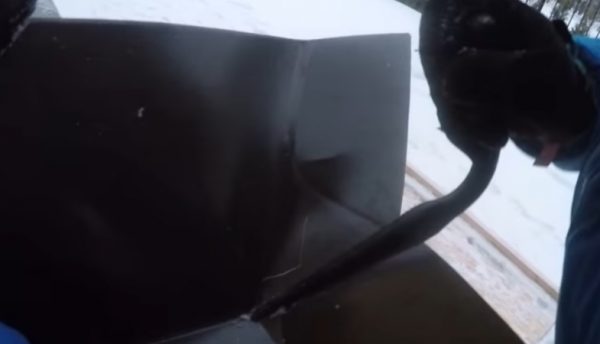

Боковины загибаются конвертом

После формирования конверта на боковинах вырезается полукруг (с той стороны, которая будет соприкасаться с задним добором).

Вырезается полукруг

Плавно сглаженный переход также позволит избежать разрезов. После проведения обработки боковины выглядят следующим образом.

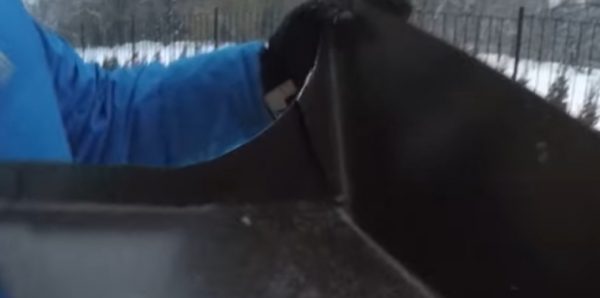

Боковины после обработки

Шаг 5. Боковины плотно прижимаются к трубе и прикручиваются к крыше. Саморезы следует фиксировать на выступе профнастила.

Шаг 6. Выступающая часть задней детали обрезается по размеру боковины с учетом небольшого запаса. Он необходим для последующего загиба заднего элемента на боковой.

Выступающая часть задней детали должна обрезаться с запасом

Шаг 7. Задняя стенка загибается на выступ боковины. Это обеспечивает герметичность соединения двух деталей. Шов тщательно простукивается.

Шов простукивается

Такая же процедура проводится со второй боковиной.

Шаг 8. Лицевой элемент устанавливается на место и фиксируется саморезами к дымоходу и профнастилу. Эта деталь фартука также имеет боковые грани, согнутые конвертом. Их тоже обрезают полукругом.

Фиксация лицевого элемента

Боковины (выступающие за пределы дымохода) обрезаются полукругом на 1…2 см выше, чем лицевая деталь, после чего загибаются на стенки передней части, создавая замок. В результате получилась полностью герметичная подшивка дымохода.

Герметичная подшивка дымохода

Единственное слабое место этой конструкции — примыкание верха планок к трубе. В этих местах возможно проникновение влаги. Чтобы исключить эту проблему, стыки необходимо обработать герметиком.

Видео — Подробно об устройстве фартука

Защитный фартук для дымохода может не только предотвратить протечки, но и способен стать украшением кровли.

Как и чем заделать щель между трубой и крышей – разные варианты для разных материалов

Установка дымовой трубы, как правило, не является сложным процессом, тем не менее, в некоторых местах, например в переходах через перекрытия, могут возникнуть некоторые сложности. Немаловажным моментом является обеспечение должной гидроизоляции. Об этом, и об иных нюансах, связанных с тем, чем заделать дымоходную трубу, мы и поговорим в этой статье.

Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.

Прямоугольные изделия

Сегодня все больше производителей заботится о том, чтобы стыки кровли и дымоходных труб были надежно защищены от воды. Для этой цели разрабатываются специальные доборные элементы. Они устанавливаются возле ендов, конька, труб. Такие элементы называются фартуками.

Главным назначением фартука является сбор воды, стекающей по дымоходу и кровельным скатам. При помощи таких устройство влага отводится к карнизу в систему стока. Однако в процессе монтажа важно учитывать один важный момент. Нужно позаботиться о правильной гидроизоляции. Как известно, под профнастил следует в обязательном порядке укладывать гидроизоляционную пленку. Не имеет значения, утепляется кровля или нет. Вместе примыкания трубы к кровельному покрытию выполняется разрез для устанавливаемого дымохода. Края разреза оставляются шириной от 50 до 100 мм. В дальнейшем они будут закреплены непосредственно на дымоходной конструкции.

Однако это не все моменты, которые необходимо учесть. В местах соединения необходимо создать усиленный слой гидроизоляции. Поэтому довольно часто под фартук устанавливают специальную ленту. Ее необходимо располагать под фартучными планками, расположенными сверху. Частично лента заходит на профнастил. Схема работы при создании гидроизоляционного слоя должна быть такой:

• сначала ленту наносят на нижний край дымоходной трубы;
• после этого стыки необходимо заделать по бокам трубной конструкции;
• на завершающем этапе обклеивается верхняя кромка дымохода.

Нередко случаются ситуации, когда необходимо провести трубу печки через уже созданную крышу из профнастила. Эту работу можно выполнить довольно просто. Однако необходимо учесть одну тонкость. Нужно, чтобы отверстие для дымохода в кровельном материале было меньше самой трубы на 1,5-2 см. В этом случае дымоход не сможет пролезть. Но для этого кромки профнастила просто надрезают и выгибают.

После монтажа дымохода они будут плотно прилегать к нему. Это позволяет создать дополнительную защиту стыка от протечек. Под профнастил в таком случае обязательно следует монтировать нижнюю планку фартука, а сверху – ленту гидроизоляции.

Какими способами можно устранять зазоры

Легче всего решить вопрос с тем, чем заделать щель между трубой и крышей – установить сверху фартук. Его можно сделать и самому, в таком случае нужно будет заблаговременно предусмотреть планки для соединения с трубой. Есть и более простой способ – купить готовый проход для кровли из нержавейки. Зачастую для дымохода делают проходы круглой формы, а изготавливают их из нержавеющей стали. Проход насаживают на трубу, а место стыка фиксируют хомутом из стали.

Если нужно замазать незначительные зазоры, образовавшиеся между трубой и крышей, то для этих целей можно использовать силиконовый герметик (прочитайте: «Какие герметики для печных труб лучше использовать – виды. характеристики»). В продаже их можно встретить огромное множество, нам же потребуется термоустойчивый его вид.

Процесс, как заделать крышу вокруг круглой трубы, будет немного отличаться в зависимости от типа кровельного покрытия, то есть, кроме основных рекомендаций еще есть и алгоритмы, которые будут несколько разниться.

Способы заделки проходов через перекрытие

При всех стараниях кровельщиков уложить кровельный материал поближе к трубе, он все равно примыкает к ней неплотно, с зазорами. Если их не заделать, то вода через подобные стыки будет просачиваться под крышу. Поэтому все зазоры между кровлей и периметром дымовой трубы необходимо заделать.

Чем заделать крышу вокруг трубы на кровле из металлочерепицы, фальцевой кровли или профнастила?

Рассмотрим способ заделки для кирпичной трубы прямоугольного сечения.

• Традиционный способ заделки предполагает устройство вокруг трубы фартука из четырех специальных Г-образных элементов из оцинкованной стали. Готовые примыкания прикладывают к трубе и строймаркером прямо на ее стенках размечают, где будут проходить штробы под верхние отгибы примыканий.
• Чтобы образовать штробы, по отмеченным линиям проходят отрезной машиной с диском по камню. Монтаж фартука начинают с установки нижнего примыкания, заводя при этом его верхний отгиб прямо в штробу.
• Аналогично и с нахлестом: устанавливаются боковые и верхнее примыкания. При этом нижние горизонтальные части примыканий крепятся к обрешетке саморезами.
• Штробы на трубе герметизируются силиконовым герметиком.
• Затем устраивают т. н. «галстук» из гидроизоляционного материала, устанавливаемого прямо на нижнее примыкание и так, чтобы влага стекала в водоотводящие элементы кровли.
• Поверх примыканий и «галстука» монтируется кровельный материал.

1. Многими изготовителями печей выпускаются круглые многослойные дымоходы. Для заделки такого дымохода на крыше имеются готовые фартуки-колпаки, которые представляют собой металлический лист с отверстием, закрытым колпаком в виде наклонного (по отношению к плоскости листа) усеченного конуса. Лист крепится к обрешетке, труба пропускается через колпак. Верх колпака прижимается к трубе стальным хомутом с термостойкой прокладкой.
2. Кроме жестких металлических фартуков-колпаков на рынке имеется и специальная гибкая трубная заделка, называемая Мастер Флеш.Это эластичное приспособление, позволяющее заделывать трубы на крыше быстро и с хорошим качеством. Областью ее применения является герметизация не только дымовых труб, но и различных других дополнительных элементов крыш, как-то: антенн, вентиляционных труб, светильников.

Внешне Мастер Флеш выглядит как ступенчатая пирамидка. Материалами для его производства являются силикон или резина, основание делается из алюминия. Следует помнить, что диапазон рабочих температур резинового Мастер Флеш равен – 50°С−( 130°С).

Более подробно о печной трубе, расскажет эта статья.

Силиконовая модель работает в диапазоне температур – 70°С−( 250°С) и может эксплуатироваться на любой кровле и в любом климате.

Описываемый материал легок в монтаже и имеет долгий срок службы.

• В основание его следует прорезать отверстие с диаметром чуть меньшим диаметра трубы.
• Натянуть Мастер Флеш на трубу, придать ему правильную форму, под основание уложить прокладку.
• Под основание нанести слой спецгерметика вдоль его края, и прикрепить к кровле из профнастила спецшурупами.
• Если швы между кровлей и трубой все же протекают, то их хорошо заделывать алюминиевой или медной самоклеющейся лентой с клеящим слоем на основе битума, модифицированного полимерами и закрытого защитной пленкой. Такой слой не нуждается в предварительном разогревании, он хорошо скрепляется с деревом, металлом, пластиком, цементной стяжкой и другими материалами. Предварительно место, где будет крепиться лента, очищается, а сама она после снятия защитной пленки сильно прижимается к поверхности. Ею можно проклеить места крепления фартука-колпака к обрешетке крыши.

На такой кровле вокруг трубы обустраивается т. н. «выдра» из цементно-песчаного раствора в следующей последовательности:

• В зазор между трубой и черепицей закладывают «подворотнички» из оцинковки.
• В подготовленный зазор закладывают цементно-песчаный раствор, образующий вокруг трубы выступающий над кровлей воротник. Нижней расширенной частью воротник должен плотно сопрягаться с черепицей, а верхней – с трубой.
• Для водоотвода на воротнике со стороны конька формируют выступ, имеющий две наклонные плоскости.

Эта работа должна выполняться со всей возможной тщательностью для предотвращения растрескивания.

При расположении трубы близко от конька, она заделывается в следующей последовательности:

• Один из стальных листов, которым оформляется конек, опускается вплоть до перекрытия сечения трубы.
• В листе делается круглая прорезь под трубу с отбортовкой ее края на два сантиметра вверх.
• На трубу надевается асбоцементное кольцо.
• Чтобы зафиксировать кольцо по высоте трубы, вставляют штырек в ее боковое отверстие.
• Кольцо при помощи клина устанавливают параллельно скату.
• Края прорези в стальном листе заводят внутрь кольца.
• Замазывают стык смесью цемента с асбестом распушенным (1:2).

Этот способ является отличной защитой крыши от дождя, но в зазоре между шифером и трубой скапливается снег. Можно узнать о герметичности крыши с печной трубой.

Чтобы труба и шифер стыковались герметично, выполняют следующее:

1. В зазор между шифером и трубой вставляют картонный цилиндр, обернутый в полиэтиленовую пленку.
2. На стальном листе формуют глиняный или пластилиновый бортик ограничительный. Расстояние между бортиком и картонным цилиндром не должно быть более 10 мм.
3. Полученный промежуток заполняют асбоцементной смесью.
4. После затвердевания смеси цилиндр с ограничительным бортиком убирается;
5. На трубу надевается асбестовое кольцо (см. выше).

Вокруг кирпичных труб на мягкой кровле выполняется разделка в виде фартука из готовых примыканий, выполненных из мягкого кровельного материала (например, ондулина). Примыкания крепятся к обрешетке гвоздями, а к стенам трубы кровельной лентой Вакафлекс или Ондуфлеш-супер. Такой же лентой проклеиваются и места соединений примыканий с обрешеткой.

Круглые трубы на мягкой кроле заделывают при помощи готовых фартуков-колпаков. Места соединения листов-оснований фартуков с кровлей также проклеивают кровельными лентами.

Как видите, способов как заделать трубу на крыше довольно много. Общим в них является одно: все эти работы должны делаться качественно. Только таким образом вы получите надежную защиту крыши от протекания.

Ситуация, когда течет труба на крыше, или имеются протечки в кровле возле нее, требует незамедлительного вмешательства. В противном случае, подобные повреждения кровли могут привести к пагубным последствиям. К счастью, устранить подобный дефект своими руками довольно просто. Главное определиться, чем заделать щель между трубой и крышей.

Прежде чем ответить на вопрос, чем и как устранить течь на крыше возле трубы, необходимо определиться, из какого материала она сделана. Это очень важно. Именно это является отправной точкой в проведении ремонтных работ.

Устраняя течь, нужно придерживаться определенной последовательности действий, которая для каждого материала изготовления дымохода, может значительно отличаться. Поэтому следует рассмотреть технологию устранения подобных дефектов для каждого вида труб детально.

Если течет труба на крыше, изготовленная из красного кирпича, то для устранения имеющейся проблемы потребуются следующие материалы и инструменты:

• цемент марки M 400 или M 500;
• песок, лучше речной или морской, но подойдет и карьерный;
• вода;
• мастерок.

Как заделать щель между трубой и крышей, имея все вышеперечисленное? Нужно придерживаться следующей последовательности действий:

• из подготовленных материалов изготавливается цементный раствор, путем смешивания 3-4 частей песка и одной цемента;
• обнаруженное место протечки тщательно очищается от грязи и остатков разрушенного кирпича;
• подготовленная смесь наносится с помощью мастерка на поврежденные участки.

Трубу на крыше лучше ремонтировать в солнечную сухую погоду. Так цементный раствор застынет гораздо быстрее.

Если протекает металлическая печная труба, то для исправления сложившейся ситуации потребуются:

• специальные хомуты с резиновой прокладкой, которые можно закрепить на трубе в месте возникновения щели. Диаметр хомута должен быть равен примерно толщине трубы. Его ширина должны быть чуть больше размеров трещины;
• кроме того, маленькие трещины можно ликвидировать с помощью холодной сварки, инструкцию по применению которой, можно найти на упаковке.

Указанные материалы для устранения течи металлической трубы, могут быть использованы лишь в качестве временной меры. При первой возможности, поврежденный участок дымохода нужно заменить на новый.

Если вода стекает по трубе из асбеста, то ликвидировать течь можно, выполнив ряд следующих действий:

• первым делом требуется запастись хлопчатобумажной тканью и краской «Железный сурик». Купить такие материалы можно в любом строительном магазине;
• далее печную трубу, а именно поврежденный участок, следует зачистить от грязи и пыли;
• краска наносится толстым слоем;
• поверх нее плотно обматывается ткань;
• далее повторно наносится лакокрасочный материал.

По большей части, подобный ремонт тоже является временной мерой, позволяющей отложить проведение замены дымоходной трубы на определенный срок. Затягивать с заменой поврежденного асбестового дымохода не следует.

Если во время таяния снега или в дождь водя течет по дымоходу, то причиной тому является нарушение герметичности в месте, где соединена труба и кровля. В случае течи крыши возле трубы, устранить имеющуюся проблему можно рядом способов:

• наложить битумную ленту;
• установить манжеты из резины;
• изготовить и установить металлический фартук.

Все вышеперечисленные методы позволяют закрыть течь, поэтому их следует рассмотреть более детально.

Если от дождя или таяния снега протекает дымоход, то наиболее простым и дешевым способом ликвидации течи является изготовление фартука из битумной ленты. Для выполнения подобных работ нужно использовать следующие материалы и инструменты:

• битумную ленту;
• ножницы;
• щетку по металлу;
• газовую горелку.

Щели заделываются путем проведения следующих мероприятий:

• для начала нужно использовать щетку по металлу, с помощью которой выполняется очищение кровли вокруг дымохода и его наружной нижней части;
• влажной тряпкой удаляются остатки пыли и грязи;
• в месте стыка трубы и кровельного материала приклеиваются куски битумной ленты. Неважно, с какой стороны имеются щели. Следует создать полноценный фартук вокруг всей трубы;
• приклеенная лента разогревается газовой горелкой, которая максимально плотно прижимается к кровле и трубе;
• чтобы заделать стык более надежно, ленту можно дополнительно зафиксировать деревянным бруском или доской (проделать подобное можно не всегда, все зависит от кровельного материала).

1. Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
2. Далее на трубу одевают кольцо листового асбоцемента.
3. Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
4. Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.

Заделка щелей между трубой и крышей из шифера

Иногда возникает вопрос, как заделать щель между трубой и шифером.

Технология предусматривает такую последовательность:

1. Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
2. Далее на трубу одевают кольцо листового асбоцемента.
3. Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
4. Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.

Заделка многослойных дымоходов круглой формы

Круглые дымоходы наиболее удобные в работе. Их заделка происходит следующим образом.

1. Края трубы грунтуются специальным составом для металла.
2. В гидроизоляции делается отверстие. После этого, оно крепится к трубе с помощью мастики. Желательно, взять битумную. Несмотря на дискомфорт при работе, он не связывается с водой и не допустит ее к трубе.
3. Лист фиксируется на обрешетке крыши. Труба пропускается сквозь заготовленный колпак. Внутри уже должен быть хомут и стойкая к температуре прокладка.

Если отсутствует колпак, то подойдут любые заделки для труб.

Избавляемся от щелей на крыше, покрытой черепицей

На крыше из черепицы щели лучше всего заделать раствором песка с цементом, который наилучшим образом защитит внутреннюю часть строения от влаги и осадков.

Чтобы добиться наилучшей влагоизоляции, потребуется:

1. Установить на крыше воротник из оцинковки, таким образом, появится место для заливки раствора.
2. Залить раствор цемента с песком, следя за тем, чтобы он четко заполнил все пространство между кровлей и дымоходом.
3. Кроме этого, потребуется изготовить поверхность, и расположить ее под углом, чтобы по ней стекала лишняя жидкость.
