Отопительная система в многоэтажке: виды, устройство, особенности

Отопление » Помещения » Квартира

Опубликовано 14 декабря 2014 в 1:58

Как известно, обеспечение теплом значительной доли жилого фонда осуществляется централизованно. И, не смотря на то, что в последние годы появляются и внедряются более современные схемы теплоснабжения, центральное отопление остается востребованным, если не у собственников, то у застройщиков многоквартирного жилья. Однако следует отметить, что многолетний зарубежный и отечественный опыт использования такого варианта обогрева доказал его эффективность и право на существование в дальнейшем при условии безотказной и качественной работы всех элементов.

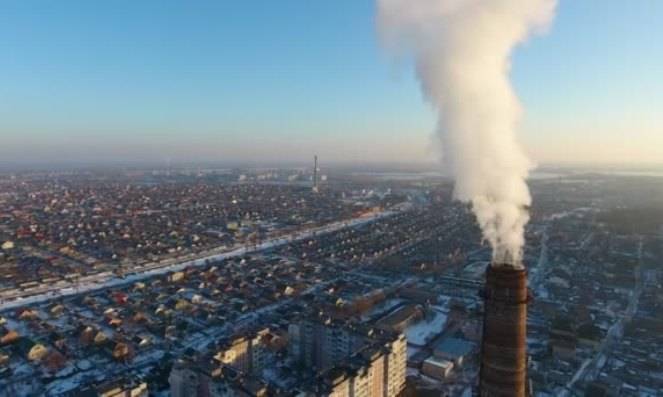

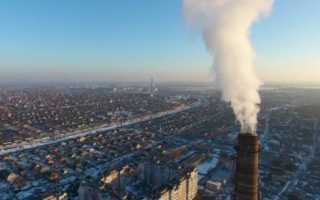

Отличительным признаком такой схемы является выработка тепла за пределами обогреваемых зданий, доставка которого от источника тепла осуществляется посредством трубопроводов. Другими словами, централизованное отопление – сложная инженерная система, распределенная по значительной площади, обеспечивающая теплом одновременно большое количество объектов.

Разновидности отопительных систем

Чтобы понять, как устроено отопление в многоквартирных домах, важно ориентироваться в многообразии видов отопительных систем. Они классифицируются по нескольким признакам, в частности:

• структура и устройство;
• система разводки;
• расположение котлов;
• характеристики теплоносителей.

Рассмотрим самые распространенные критерии классификации подробнее.

По размещению отопительного оборудования

В зависимости от расположения источников, генерирующих тепло, различают следующие виды систем отопления многоквартирного дома:

• Поквартирное отопление. Такая система предполагает размещение отопительного котла в каждой квартире, как правило, на кухне, в специально отведенном помещении или в коридоре. Система характерна для двухэтажных домов постройки 50-х годов.
• Центральное отопление. Наиболее распространенная система подачи тепла в типовом сооружении. Принцип работы заключается в передаче сгенерированного тепла от центральной ТЭЦ в местные тепловые пункты и котельные, которые распределяют его по домам.
• Индивидуальное отопление. Характерно наличием в отдельной многоэтажке собственной котельной, обслуживающей один или несколько близлежащих домов. Содержится управляющей организацией (предприятием ЖКХ), но является общей собственностью жильцов, которые самостоятельно принимают решение о ее запуске.

По свойствам носителя тепла

В зависимости от используемого в системах теплоносителя различают следующие виды отопления:

1. Водяное. Самый распространенный теплоноситель – нагретая вода, передаваемая в помещения по трубам и радиаторам. В этой системе циркуляция воды может быть естественной (самотек) и искусственной (с помощью насоса). Для системы характерны большие радиаторы и значительные теплопотери при передаче тепла на расстояния.
2. Паровое. Носителем тепла является водяной пар. Система отличается небольшими габаритами радиаторов, дешевизной производства тепла и отсутствием потерь в теплообменниках. При этом из-за высоких температур носителя по современным строительным нормам пар считается опасным и запрещен к использованию в жилых помещениях. Часто комбинируется с водяной системой, когда тепло от котельной до здания передается паром, а потом сообщается жидкому носителю.
3. Воздушное. Воздух в качестве теплоносителя успешно применяется в индивидуальных жилых домах, промышленных зданиях, торговых площадях. Его суть состоит в генерации горячего воздуха и принудительном обдуве территории. Преимущество заключается в возможности контролировать температуру и поток воздуха в реальном времени в зависимости от потребностей.

По способу разводки системы

Разводка отопительной системы в многоэтажках традиционно делится на горизонтальную и вертикальную.

В зависимости от способа размещения труб в помещениях, разводка также бывает:

• верхней,
• нижней,
• комбинированной.

Горизонтальный способ разводки

Горизонтальная разводка отопительной системы предполагает наличие на территории дома одного теплового стояка, от которого производится поэтажная разводка внутренних тепломагистралей.

Такая система имеет ряд неоспоримых преимуществ:

• установка приборов учета в каждой квартире;
• возможность отключения отдельных жилых помещений;
• индивидуальное проектирование отопления в квартире.

Как правило, такая система используется для МКД малой этажности. Это связано с тем, что эффективная ее работа возможна лишь при обеспечении необходимой циркуляции теплоносителя и поддержании высокого давления в магистрали.

Вот как выглядит схема горизонтальной разводки.

Вертикальный способ разводки

Вертикальная разводка применяется при проектировании отопительных систем еще с советских времен. Она характеризуется наличием нескольких тепловых стояков на территории МКД, к которым и подключаются радиаторы.

Такой способ позволяет минимизировать теплопотери и самостоятельно регулировать температуру в каждой батарее, потому он нашел широкое распространение в многоквартирных домах типовой застройки выше 5 этажей.

К тому же вертикальная система позволяет производить как верхнюю, так и нижнюю разводку трубопровода, монтировать магистрали под потолком или под полом. При этом она имеет ряд особенностей:

• позволяет установить на каждую отдельную батарею термостат или погодный регулятор для поддержания комфортного микроклимата в помещении;
• прибор учета использованного тепла устанавливается на каждый стояк, поскольку установить индивидуальные счетчики на все квартиры невозможно;
• при поломке несложно отключить от системы любой радиатор.

У вертикальной и горизонтальная разводки есть свои преимущества для отдельной планировки.

Обе схемы системы отопления многоквартирных домов могут быть одно- и двухтрубные.

По способу подключения приборов

Выбор между однотрубной и двухтрубной отопительными системами зависит от способа подключения водопроводного стояка к радиаторам.

Однотрубная магистраль

Как следует из названия, однотрубная система предполагает подключение отопительных приборов по одной цепи и соединение их единой трубой. Она характеризуется последовательным расположением батарей и постепенным перетеканием теплоносителя из одного в другой. Из-за этого однотрубная система отопления многоэтажного дома обладает негативной особенностью: каждый следующий радиатор в цепи холоднее предыдущего.

Этот недостаток можно компенсировать лишь установкой батарей с большим количеством секций – чем выше этаж, тем больше должна быть нагреваемая площадь радиатора.

Есть и другие минусы:

• не рекомендуется изменять конфигурацию системы, чтобы не повлиять на ее работоспособность;
• невозможна установка термостатов и иных регулирующих приборов.

Учитывая сравнительно короткую длину системы нужно малое количество труб, поэтому пользователь экономит на монтаже.

Двухтрубная магистраль

Двухтрубная система отопления предполагает монтаж стояка, состоящий из двух элементов: подающей трубы и «обратки». Подающая труба отдельно подводится к каждому радиатору по магистрали, обеспечивая их теплоносителем одинаковой температуры независимо от этажа и места в цепи. После этого вода более низкой температуры переходит в обратку, через которую уходит для следующего нагрева.

Такая схема позволяет сохранить температуру носителя в любом месте магистрали, однако для ее монтажа требуется трубопровод в два раза длиннее.

К преимуществам можно отнести:

• возможность менять конфигурацию магистрали без потерь работоспособности;
• возможность устанавливать регулирующие приборы;
• экономию поверхности приборов теплоотдачи.

Неудивительно, что двухтрубная схема так распространена в жилом строительстве.

Классификация систем централизованного отопления

Существующее на сегодня многообразие схем организации центрального отопления позволяет произвести их ранжирование по некоторым классификационным признакам.

По режиму потребления тепловой энергии

• сезонные, обеспечение теплом требуется только в холодный период года;
• круглогодичные, нуждающиеся в постоянном теплоснабжении.

По виду используемого теплоносителя

• водяные – это самый распространенный вариант отопления, используемый для обогрева многоквартирного дома; такие системы просты в эксплуатации, позволяют транспортировать теплоноситель на большие расстояния без ухудшения качественных показателей и регулировать температуру на централизованном уровне, а также характеризуются хорошими санитарно-гигиеническими качествами.
• воздушные – эти системы позволяют осуществлять не только отопление, но и вентиляцию зданий; однако вследствие высокой стоимости такая схема не находит широкого применения;

Рисунок 2 – Воздушная схема отопления и вентиляции зданий

• паровые – считаются самыми экономичными, т.к. для отопления дома используются трубы небольшого диаметра, а гидростатическое давление в системе мало, что облегчает ее эксплуатацию. Но такая схема теплоснабжения рекомендуется для тех объектов, которым помимо тепла требуется и водяной пар (в основном это промышленные предприятия).

По способу подключения отопительной системы к теплоснабжающей

• независимые, в которых циркулирующий по теплосетям теплоноситель (вода или пар) нагревает в теплообменнике подаваемый в систему отопления теплоноситель (воду);

Рисунок 3 – Независимая система централизованного отопления

• зависимые, в которых нагретый в теплогенераторе теплоноситель подается непосредственно к потребителям тепла по сетям (см. рисунок 1).

По способу присоединения к системе теплоснабжения горячего водоснабжения

• открытые, горячая вода забирается непосредственно из теплосети;

Рисунок 4 – Открытая система отопления

• закрытые, в таких системах забор воды предусмотрен из общего водопровода, а ее нагрев осуществляется в сетевом теплообменнике централи.

Рисунок 5 – Закрытая система центрального отопления

Как устроена отопительная система МКД

Чтобы увидеть, как устроена система отопления, нужно спуститься в подвал многоэтажного дома. Но мы поможем вам разобраться в устройстве тепломагистрали и без этого.

Начинается система с задвижки, которая отсекает внутридомовой фрагмент от теплотрассы центрального теплоснабжения. Задвижка является линией раздела ответственности: до этого элемента ответственность за магистраль несет теплосеть, после – управляющее предприятие.

Расположенная за этой задвижкой схема централизованного отопления многоквартирного дома выглядит следующим образом:

Элеваторный узел: грязевики, задвижки ГВС, элеватор, задвижки отопительных контуров, сбросы воды из системы → труба розлива → стояки и перемычки → отопительные приборы → стояк обратки и так далее.

Все эти ключевые узлы имеют свои особенности. На каждом из элементов системы предлагаем остановиться подробнее – без этого сложно понять, как работает отопление в многоквартирном доме.

Элеваторный узел

Элеваторный узел начинается сразу после входных задвижек. Следом за ними расположены:

1. Грязевики – устройства, улавливающие стойкие механические частицы в воде, например, окалины или ржавчину.
2. Врезки горячего водоснабжения на трубе подачи и обратке. Практикуется размещение одной или нескольких врезок, что обеспечивает круглосуточную подачу горячей воды в систему.
3. Узел учета тепла, который обычно монтируется между местом врезки ГВС и элеватором.
4. Элеватор – ключевое устройство элеваторного узла. Благодаря ему мы получаем в системе воду необходимой температуры. Дело в том, что по теплотрассам циркулирует вода, нагретая до 110-150˚С. Конструкция элеватора позволяет смешивать жидкость на подаче с остывшей водой из обратки, пуская в систему теплоноситель температурой 90-95˚С. С помощью этой конструкции осуществляется регулировка системы отопления: чем шире отверстие сопла подачи воды в элеватор, тем выше температура в батареях.
5. Задвижки отопительных контуров – краны, повторно отключающие дом от центральной магистрали и подачи тепла.
6. Вентиля сброса – краны для осушения системы в случае ее ремонта или замены горячей воды на холодную в летний период.

Трубы розлива, стояки и направление циркуляции

Сразу после вентиля сброса на подаче начинается трубопровод, переходящий в стояки. Он называется «труба розлива». Из нее расходятся стояки отопления в многоквартирном доме.

Принцип монтажа стояков всегда одинаков – это система, которая доставляет теплоноситель к радиаторам по этажам. В зависимости от постройки и конструкции дома может отличаться направление подачи и циркуляции воды.

Конструкции стояков бывают разными. Учитывая направление циркуляции воды различают системы с верхним и нижним розливом.

Система верхнего розлива

Отопление с верхним розливом – стандартная схема для массовой многоэтажной советской жилой застройки.

Хотя все ключевые элементы сосредоточены в подвале, труба розлива ведет на чердак дома, где смонтированы входы в стояки. Тут же находится первый кран, позволяющий отключать стояк от системы, расширительные баки и воздушные клапаны. Второй кран ставится в подвале, на конце стояка.

Обратка располагается в подвале. Она монтируется параллельно трубе розлива подачи таким образом, что каждый стояк является для труб подачи и обратки перемычкой.

Верхняя разводка отопления многоэтажки имеет существенный минус – линейное падение температуры теплоносителей к нижним этажам. Компенсируются такие потери за счет увеличения площади отопительных приборов, числа их секций или количества радиаторов.

Верхний розлив имеет и другие характерные для него особенности:

• запуск системы отличается простотой – достаточно открыть обе задвижки на подаче и воздушные клапаны, чтобы циркуляция началась сама собой;
• отключение/подключение отдельных стояков, наоборот, вызывает проблемы, ведь задвижки расположены и на чердаке, и в подвале;
• при правильной проектировке сброс носителя из стояка занимает несколько секунд.

Система нижнего розлива

Дома с нижним розливом бывают и пяти-, и девятиэтажными. Отопление по такой схеме предполагает монтаж труб подачи и обратки по подвалу с поочередным попарным подключением к ним стояков.

В верхней части системы парные стояки соединяются между собой перемычками. Происходит это либо на чердаке, либо в квартире верхнего этажа. На перемычке расположен воздушный клапан, что создает определенные проблемы для слесарей:

• если перемычка размещается на чердаке, это чревато замерзанием системы даже при непродолжительной остановке циркуляции – сказывается отсутствие теплоизоляци;
• когда перемычка находится в квартире, доступ к ней ограничен, что создает трудности при запуске системы в отопительный период.

Радиаторы

Так как на территории РФ масштабное строительство велось в советский период, в большинстве домов встречаются радиаторы трех типов:

• Чугунные. Характеризуются внушительным весом, слабой теплоотдачей (до 150 Вт на секцию), регулярными течами и неэстетичным внешним видом. Из-за этого владельцы квартир стремятся избавиться от них, заменив более современными моделями.
• Стальные (конвекторы). Этот вид радиаторов получил распространение в 90-х. Его конструкция состоит из завернутой в витки трубки, с наваренными стальными пластинами, повышающими отдачу тепла.
• Биметаллические. Наиболее современный тип отопительного оборудования МКД, который массово устанавливался в 2000-х. Современная конструкция и высокотехнологичные материалы (сталь и алюминий или медь и алюминий) обеспечивают прочность радиаторов и высокую отдачу тепла (около 200 Вт на секцию).

Поскольку тепло в квартирах с каждым годом дорожает, жильцы домов все активнее меняют старые отопительные приборы. При этом следует учитывать несколько важных моментов:

1. Диаметр трубы отопления в квартире. При замене радиаторов не стоит менять сами трубы. Это может повлиять на работоспособность и привести к разбалансировке системы. В случае замены используйте трубы того же диаметра (обычно 20-30 мм).
2. Устанавливая перед радиатором устройство, регулирующее проходимость теплоносителя, следует между ним и стояком обязательно поставить перемычку. Без нее регулятор будет влиять на проходимость не только в радиаторе, но и во всем стояке.
3. Производите замену приборов в теплое время года. Тем, кого интересует, сливают ли воду из системы отопления летом, отвечаем: жидкость находится в батареях постоянно. Однако именно летом замена радиаторов создает минимальный дискомфорт владельцу и другим жильцам. К тому же повторный запуск воды в систему позволяет убедиться в отсутствии течей еще до начала отопительного сезона.

Схема благоустройства системы с одной трубой в двухэтажном доме

Для оснащения хорошего обогревания дома в два этажа можно задействовать метод разводки, он называется «однотрубная система разводки». В таком случае планируется верхнее размещение подводящей трубы, другими словами она будет располагаться выше обслуживаемых батарей.

Трубная разводка начинается по вертикали стояком, который сверху оснащен баком расширительным с воздухоотводной трубкой. На любой из 2-ух этажей отходит горизонтальный участок тепловых коммуникаций, к которому подключаются батареи отопления. Труба, отходящая от стояка, имеет уклон, благодаря ему становиться лучше гидродинамика циркуляции естественной. Батареи подсоединяются к подаче теплового носителя сверху, а снизу отходит остывшая жидкость, которая отводится в обратку.

Запуск отопления в многоэтажке

Работоспособность отопительной системы зависит не только от ее конструктивных особенностей, но и от правильности запуска. Неравномерный прогрев отдельных этажей или стояков, завоздушины, массовые течи – распространенные последствия невнимательности слесаря к правилам запуска.

Чтобы правильно запустить отопление в многоквартирном доме, нужно придерживаться следующего порядка:

1. Предварительно произвести опрессовку – гидравлическое испытание системы на предмет ее герметичности и целостности.
2. Осуществить плавный запуск теплоносителя по внутридомовой магистрали. Циркуляционные насосы запускаются на минимальных оборотах, чтобы вода медленно заполнила систему.
3. Заполнять трубопровод через обратку, чтобы снизить лишнюю нагрузку на старые радиаторы и вытеснить из системы воздух.
4. Выпустить оставшийся воздух в верхних точках системы через воздушные клапаны.
5. Когда в квартиры подается отопление, следует проверить степень прогрева и работоспособность всех радиаторов в доме. Если жильцы не жалуются, батареи прогреваются, течей нет, отопление и циркуляционные насосы запускаются на необходимую мощность.

Комбинированная схема разводки трубопроводов отопления

Нередко в помещении установлен всего не один отопительный прибор, а несколько. Подводить к каждому радиатору отдельную двухтрубную петлю-ветку при коллектроно-лучевой разводке нерационально. Лучше до каждой комнаты проложить отдельную ветку, которая внутри помещения обойдет несколько отопительных приборов, реализуя тупиковую или попутную схему.

Схема комбинированной разводки системы отопления.

Рассчитывают такую систему как лучевую. Ветки, снабжающие теплоносителем несколько радиаторов, подвергаются отдельному расчету как тупиковые или попутные. В современных системах радиаторы снабжаются термоклапанами (терморегуляторами), настраиваемыми пользователями на разные температуры, исходя из текущих требований комфортности нахождения в помещении. Стабильность температурного режима в помещении становится трудно поддерживать.

Оказывается можно избавиться от нестабильности, одновременно уменьшив затраты на подключение радиаторов, соединяя их по т.наз. «проходной схеме».

«Проходная» схема соединения радиаторов.

Термоклапан ставится только на первый в контуре радиатор, регулируя расход теплоносителя по всем последовательно включенным отопительным приборам. Они воспринимаются как один радиатор. Сложности балансировки возникнут при многосекционных приборах (по 10 и более секций).

Установка счетчика на отопление

Многих не устраивает уплата за тепло по среднему тарифу исходя из норм потребления. В связи с этим некоторые предпочитают установить теплосчетчик и платить только за полученное тепло.

Конструктивные особенности отопительных систем, в частности, массово распространенная вертикальная разводка, не позволяют делать поквартирный учет потребленного тепла, будь это хоть открытая, хоть закрытая система отопления многоэтажки.

Единственный выход – подомовой учет. В таком случае порядок действий будет следующим:

1. Управляющая организация разрабатывает технические условия на установку.
2. ЖЭУ или жильцы самостоятельно приобретают теплосчетчик.
3. На основании документов на счетчик разрабатывается проект его установки и согласовывается с теплоснабжающей организацией.
4. Осуществляется монтаж прибора учета, представитель теплоснабжения опломбирует счетчик, составляет соответствующий акт.

Узнайте о том, как устанавливают общедомовой прибор учета тепла в МКД.

Лучевое отопление незатейливая схема действий

Схема коллектора отопления.

Система лучевого отопления данной разновидности особенно подойдет людям постоянным, предпочитающим стабильность во всем. Правильной регулировкой температурной составляющей они точно не пренебрегают. Преследуя данную цель, они своими руками производят установку пары коллекторов. К ним будет примыкать необходимое число приборов для отопления и теплый пол. Главными их функциями при этом станут собрать воду и поделить этот теплоноситель по созданной отопительной системе. Пара коллекторов надежно закрепляется в шкафу.

Данная система лучевого отопления предполагает свой индивидуальный стиль объединения трубопровода — петлями. Всякий радиатор объединяется с распределительным коллектором дома. Трубопроводы, исходящие от него ко всем зафиксированным отопительным приборам, лучше припрятать в надежный пол либо в стены, затаив их под плинтусы.

Отрадно, что эта система в определенной степени универсальна. Если понадобится заменить не все, а только часть отопительных приборов, то это легко реализовать своими руками. Отключать всю систему для этого — нет надобности.

Температурные нормы

Отрегулировать отопление в жилом многоквартирном доме достаточно сложно. Даже если у жильцов есть доступ к системе и возможность увеличить/уменьшить подачу тепла, не всегда удается найти общий язык с соседями. В этом случае стоит ориентироваться на действующие нормативы.

Температурные нормы регулируются в соответствии с ГОСТ Р 51617-2000, утв. . Согласно этому документу, минимальная температура в квартирах в отопительный сезон должна составлять:

• в жилых комнатах, туалете, на кухне – не менее 18˚С;
• в ванной комнате – не ниже 25˚С;
• в угловых комнатах, независимо от назначения, а также для семей, где проживают инвалиды, – на 2˚С выше установленной нормы.

Если показатели в вашей квартире ниже, можно смело требовать повышения температуры.

Подробнее о том, какие установлены нормы температуры в квартире.

Конструктивные особенности схемы отопления

В цепи отопления за элеваторным узлом находятся разные задвижки. Их роль нельзя недооценивать, поскольку они дают возможность регулировать отопление в отдельных подъездах или в целом доме. Чаще всего регулировка задвижек осуществляется вручную сотрудниками теплоснабжающей компании, если возникает такая необходимость.

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах «). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Что делать, если батареи холодные

Что может быть хуже, чем холодные батареи зимой? Это не только дискомфорт и нарушение температурных норм, но и угроза заболеть.

Важно знать, что ограничивает сроки возможного аварийного отключения тепла. Они совокупно не должны превышать 24 часа в месяц, и длиться не более 16, 8 и 4 часов подряд, если температура составляет не ниже 12, 10, и 8˚С соответственно.

Если в отопительный период радиаторы остаются холодными, нужно обращаться:

1. В диспетчерскую службу теплосети. Если им не известны причины, они обязаны проверить отсутствие тепла.
2. В управляющую организацию ( или др.). Возможно, именно они проводят ремонтные работы.
3. В городскую жилинспекцию с жалобой на нарушение жилищных норм.
4. В правоохранительные органы (Роспотребнадзор, прокуратуру), если тепло не восстановлено в срок и проблема не решается.

Если теплосеть не видит проблемы, возможно, потребуется независимая экспертиза по отоплению.

Рекомендуем узнать детальнее, что делать, если в квартире холодные батареи.

Разновидности лучевой разводки

Способ 1. С принудительной циркуляцией воды

Ранее лучевая схема отопления, оборудованная насосами, которые перекачивают воду, была не очень популярна ввиду высокой стоимости деталей. Но в настоящее время цена оборудования существенно снизилась, и все большее количество людей останавливают свой выбор именно на ней.

Главное отличие от гравитационной схемы состоит в том, что жидкость (вода или антифриз) перетекает от котла к батареям и обратно не за счет разности температуры и давления, а с помощью насосов.

Благодаря этому достигаются следующие преимущества:

• нет ограничения по геометрии и количеству комнат в домостроении;
• отопление может монтироваться в любых по площади помещениях;
• для соединения радиаторов и коллекторов можно использовать трубы любой длины, проложенные без уклона.

Одним из элементов лучевой системы обогрева с принудительной циркуляцией является насос

Совет! Несмотря на то, что циркуляционный насос можно устанавливать в любой точке системы, желательно это делать на обратном коллекторе перед подачей теплоносителя в котел. Там температура жидкости наименьшая, что положительно влияет на срок службы оборудования.

Способ 2. С естественной циркуляцией воды

В этом случае теплоноситель движется за счет силы тяжести: нагретая вода становится менее плотной и более легкой, потому вытесняется в верхнюю точку системы, после чего, по мере остывания, перетекает через коллекторы и радиаторы, а затем возвращается к нагревателю.

Гравитационная лучевая система обогрева имеет следующие особенности:

1. При монтаже необходим открытый расширительный бак, устанавливаемый в самой высокой точке. Он компенсирует температурное расширение теплоносителя и препятствует увеличению внутреннего давления в трубопроводах.
2. Лучевая сеть отопления с естественной циркуляцией не требует монтажа дорогостоящего электрического оборудования, что значительно снижает сметную стоимость работ.
3. Отопление с естественной циркуляцией является полностью энергонезависимым. Даже при отключении электричества, что нередко бывает на дачных участках либо в сельской местности, вы не останетесь без тепла.

В гравитационной системе обогрева не используются насосы

Можно ли поставить в квартире индивидуальный котел

Многие россияне хотели бы перейти на индивидуальное отопление. Сегодня это реальнее, чем еще 10 лет назад, но все так же связано с немалым количеством препятствий.

Поскольку установка индивидуального котла предполагает переустройство системы отопления в многоквартирном доме, владельцу квартиры нужно:

• получить согласие соседей;
• оформить в теплосети разрешение на отключение от центрального отопления и демонтаж отопительных приборов;
• если устанавливается газовый котел, получить ТУ на его монтаж в местном горгазе;
• оформить заключение ВДПО о наличии и исправности дымохода;
• согласовать в теплосети новый проект отопления, при наличии технической возможности переустройства, и оплатить работы по монтажу.

И это далеко не все проблемы, которые ждут собственника.

Узнайте подробнее, как установить индивидуальное отопление в квартире.

Особенности обогрева многоэтажных домов

Любая схема отопления многоквартирного дома кардинально отличается от способа и последовательности подключения отопительных приборов в частных домах. Она имеет более сложную структуру и гарантирует то, что даже в лютые морозы жители квартир на всех этажах будут обеспечены теплом и не столкнутся с такими неприятностями, как завоздушенные радиаторы, холодные пятна, протечки, гидроудары и промерзшие стены.

Грамотно составленная система отопления многоквартирного дома схема для которой разрабатывается индивидуально, гарантирует что внутри квартир будут поддерживаться оптимальные условия.

В частности, температура зимой будет на уровне 20-22 градусов, а относительная влажность составит около 40%. Для достижения подобных показателей важна не только схема принципиальная отопления, а и качественно выполненная изоляция квартир, препятствующая выходу тепла на улицу через щели в стенах, кровле и оконных проемах.

Отказ и обрезка отопления в квартире

Отказ от центрального отопления – самый сложный этап установки индивидуального котла. Впрочем, не желая мириться с политикой местных теплосетей, некоторые решают вовсе отрезать центральное теплоснабжение квартиры в многоквартирном доме, не устанавливая при этом собственный котел.

Какими бы причинами это ни было вызвано, инициатора такого решения ждет жесткое сопротивление со стороны представителей теплосети, ЖЭУ и, вероятно, других жильцов МКД.

Согласно п. 6 Правил, утв. , отопительная система (стояки, обогревающие элементы, любое другое оборудование на магистрали), даже если она проходит через конкретную квартиру, является общим имуществом жильцов.

Эта единая система предназначена для обогрева всего дома, а не одной лишь квартиры. Поэтому вмешательство в общедомовые коммуникации возможно лишь с согласия всех собственников жилых помещений. На практике же мало кто из соседей согласится на такую обрезку, ведь это может вызвать разбалансировку и нарушение работы всей системы.

Дом рассчитан на равномерный прогрев. Если одна из квартир не будет отапливаться, возникнет температурная разница, что повлечет за собой медленное разрушение дома.

Единственный шанс отрезать батареи – получить решение суда о том, что внутридомовая система отопления не является общей собственностью жильцов.

Какие документы потребуются для обрезки

Чтобы суд разрешил обрезку и переустройство системы, помимо искового заявления и прочих стандартных бумаг инициатор должен предоставить:

• техпаспорт и правоустанавливающие документы на жилье;
• согласие жильцов всего дома на вмешательство в отопительную систему либо доказательство того, что она не является общей собственностью жильцов;
• заключение специализированной экспертной организации о технической возможности переустройства отопительной системы;
• проект теплоснабжения дома с учетом изменений, которые будут внесены после обрезки;
• расчет остаточного обогрева от стояков и лежаков.

Процедура отключения

Если суд примет положительное решение, процедура обрезки будет выглядеть следующим образом:

• обрезка радиаторов со сваркой и срезанием всех подводок;
• врезка перемычки в стояки;
• если это квартира верхнего этажа, перенос перемычки между парными стояками к соседям снизу;
• тщательная изоляция стояка по всей его протяженности в квартире;
• составление сотрудником теплосети акта об отключении от центрального отопления и расторжение договора на предоставление тепла.

Даже в случае обрезки батарей владелец жилья обязан предоставлять слесарям доступ к стоякам.

Зависимая прямоточная схема

Наиболее простой схемой центрального отопления загородного дома, является зависимая прямоточная. Эта система не имеет смесителей, расширительного бака, смесителя и других дополнительных элементов. В ее состав входят лишь трубы и радиаторы. Система даже при большом давлении и температуре, отлично обеспечивает сохранность элементов. Но есть у нее и существенный недостаток. Температура в частном доме полностью зависит от центральной котельной.

Внимание: Пластиковые трубы, которые пользуются сейчас солидным спросом, при зависимой проточной схеме, использовать не следует. Специалисты считают, что из трех перечисленных выше систем при помощи которых производится центральное отопление в коттедже или в частном доме, наиболее универсальной является зависимая, имеющая элеватор

Это обусловлено тем, что она не требует использования прокачивающего насоса

Специалисты считают, что из трех перечисленных выше систем при помощи которых производится центральное отопление в коттедже или в частном доме, наиболее универсальной является зависимая, имеющая элеватор. Это обусловлено тем, что она не требует использования прокачивающего насоса.

Несмотря на наличие некоторых недостатков, именно центральное отопление является наиболее распространенной. С ее помощью можно эффективно обогреть квартиру или частный дом даже в сильные морозы.

Олег Борисенко (Эксперт сайта)

.

Такая схема подключения к системе центрального отопления характеризуется полной зависимостью отопительного контура от характеристик теплоносителя, графика выполнения профилактических и ремонтных работ, а также человеческого фактора. Температура воды в системе может достигать 150 градусов и при этом не закипать из-за высокого давления в системе, но из этого следует, что разводка отопления в доме должна быть выполнена из стальных труб, так как полимерные материалы не рассчитаны на долговременное воздействие такой температуры.Кроме того, резкое открытие вентиля или задвижки слесарем в котельной неминуемо повлечёт гидроудар, последствия которого для отопительного контура могут быть плачевными.Если решите оборудовать дом автономной системой обогрева, то представление о наиболее распространённом отопительном агрегате — газовом котле можно получить здесь: https://znatoktepla.ru/kotly/gazovye-kotli-dlya-doma.html

• Проект и расчет камина из кирпича своими руками
• Как проложить и утеплить трубы отопления в земле?
• Для чего нужен плинтус для труб отопления?
• Выбираем ребристрые регистры, радиаторы и трубы отопления
• Как спрятать трубу отопления?

Автоматическая коллекторно-лучевая система

Подачу теплоносителя в радиаторы, включенные по лучевой разводке, можно сделать автоматически регулируемой. В этом случае на термоклапаны обратного коллектора (позиция 2 на рис. «Комплектный коллекторный блок») вместо пластиковой крышки ручного управления (позиция 4 по рис. «Комплектный коллекторный блок») устанавливается малогабаритный электромеханический сервопривод, соединяемый кабелем с аналоговым термостатом или контроллером. Радиаторы подключаются к отопительным трубам вообще без арматуры (можно установить шаровые краны).

Габариты сервопривода термоклапана.

Подобная схема имеет повышенные капитальные затраты, одновременно обеспечивая повышенный уровень комфорта. желаемая пользователем температура воздуха может задаваться с панели управления комнатного термостата, сигналы которого отрабатываются сервоприводами на термоклапанах коллектора-«обратки». Управлять системой может т.наз хронотермостат, предоставляющий пользователю возможность задания программы регулирования температуры на неделю с дифференцированием по дням недели и времени суток.
