Пресс-фитинги. Все о пресс-соединениях. Преимущества и недостатки

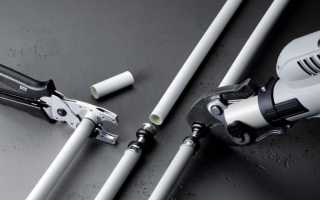

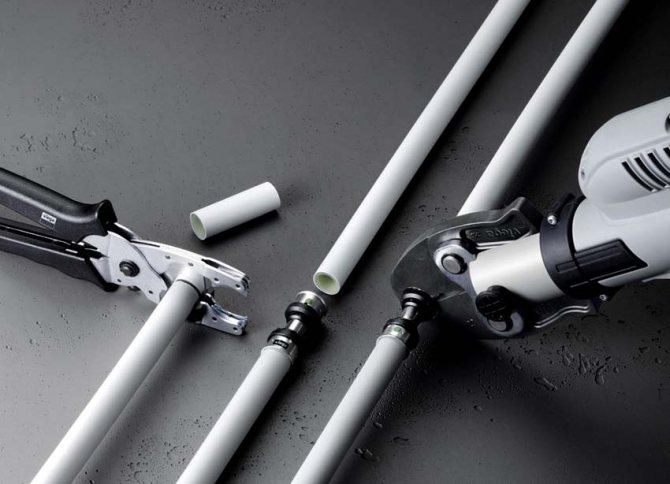

Соединение труб из металлопластика производится компрессионными фитингами под зажим и их аналогами под опрессовку. Монтаж трубопроводов в обоих случаях не требует наличия сложного оборудования и высокой квалификации от мастера.

Первый способ более прост в реализации, но не так надежен. А вот пресс-фитинги для металлопластиковых труб дают возможность сформировать долговечную систему с минимальным риском порыва.

Разберемся, какие виды соединительных элементов есть в продаже, как подобрать нужный пресс-фитинг и осуществить его монтаж.

Что из себя представляет

Пресс-фитинг – специальное приспособление, служащее неразъемным соединителем металлопластиковых труб, либо конструкций системы с элементами из металла. С помощью таких конструкций возможен быстрый и прочный монтаж системы с применением металлопластиковых труб, состоящих из сшитого полиэтилена, с трубопроводами, смесителями и отопительными приборами.

Подобные пресс-соединения производятся из нержавеющей стали, или же латуни – материала, который возможно деформировать при обжатии, но который, при этом, достаточно прочен по своей структуре для применения в подобных конструкциях.

В зависимости от вида соединений металлопластиковых конструкций, выделяют два основных вида пресс-фитингов:

• Обжимные. Используются для укрепления разъемного вида соединений коммуникаций из металлопластика. В этом случае у пресс-фитинга имеется накидная гайка, которая служит прессом. Такой вид деталей ещё называется компрессионным.
• Надвижные. Используются для укрепления неразъемных соединений. У таких деталей нет резьбы, а вместо гайки прессом служит гильза. В результате установки на гильзу оказывается деформационное воздействие. В последующем она больше не обретает свою изначальную форму.

Обжимной фитинг

Спросом на рынке пользуются также пресс-фитинги из алюминия, но они непригодны для соединения металлопластиковых изделий ввиду того, что алюминиевые детали слишком мягки для того, чтобы обжимать трубу с достаточной силой.

Выполнение ручной опрессовки

Пресс-клещи для труб из металлопластика кладут на ровную поверхность, раздвинув рукоятки на 180º. Верхняя часть обоймы отсоединяется и в нее вставляется верхняя половина пресс-вкладыша, соответствующего размеру используемой трубы. Нижняя его половина вставляется в другую часть обоймы, и она защелкивается. Далее в инструмент помещается собранный узел «труба+фитинг». Гильза фитинга должна находиться внутри пресс-вкладыша. Кроме того, недопустимо деформировать фитинг пресс-клещами с насадками неподходящих диаметров. Даже смещение в 5 мм является критическим для качества сборки трубопровода.

После этого рукоятки клещей сдвигаются вместе до упора. При обжиме должны образоваться 2 одинаковые дугообразные полоски из металла. В итоге получается надежно закрепленный фитинг, который практически невозможно снять рабочими инструментами. Работа выполнена неверно, если:

• гайка шатается;
• между гайкой и металлопластиковой трубой виден проем более 1 мм;
• гайка не до конца затянута и т. д.

Максимальное давление, выдерживаемое стыками труб, равно 10 бар.

Преимущества и недостатки

Пресс-фитинги уже зарекомендовали себя как надежные и прочные закрепители металлопластиковых конструкций.

Рассмотрим другие положительные стороны использования пресс-фитингов:

1. Работа системы не нуждается в контроле и дополнительном обслуживании. Можно устанавливать скрытый трубопровод, либо же вовсе заливать систему цементом.
2. При колебаниях температур не возникает эффекта расширения труб. Благодаря этому, пресс-фитинги можно использовать для труб, подающих горячую воду.
3. Быстрый монтаж. Для того, чтобы установить такую систему, достаточно вооружиться специальными пресс-клещами. Особых навыков для установки не потребуется.
4. Нет необходимости в большом количестве арматуры. Прокладка трубопровода упрощается. Расход на материалы – уменьшается.

Помимо достоинств, однако, выделяют и некоторые недостатки пресс-фитингов:

1. «Одноразовость» системы. Такую конструкцию невозможно рассоединить. Если во время установки пресс-фитинг запрессован неправильно, единственное, что придется сделать – отсоединить его и выбросить.
2. Латунные изделия имеют свойство со временем покрываться малоприятной для глаза патиной и темнеть. Впрочем, пользователи советуют покрыть такую конструкцию никелем или хромом для придания декоративности.
3. Пресс-соединения из латуни рассчитаны в своей работе на давление в 16 атмосфер. Но в городских квартирах давление преимущественно варьируется в пределах 2-3 атмосфер.

Техника безопасности во время рабочего процесса

Использование инструмента для обжима пресс фитингов не требует особых навыков. Во время рабочего процесса необходимо выполнять общие правила безопасности.

• Перед использованием обжимного прибора следует внимательно изучить инструкцию от производителя;
• Во время обжима следует избегать попадания частей тела или одежды в движущиеся части механизма. Пренебрежение этим правилом может привести к получению травм;
• Использование электрического прибора возможно только в сухом месте. Попадание влаги может привести к поражению оператора электрическим током;
• Во избежание получения травм и повреждений, следует пользоваться средствами индивидуальной защиты, такие как очки и перчатки;
• Регулярно выполнять техническое обслуживание, согласно инструкции завода изготовителя;

Из вышеперечисленного следует, что пресс клещи для монтажа металлопластиковых труб позволяют создать соединение высокого качества. Выбор приспособления следует осуществлять, исходя из объема предполагаемых работ и диаметра соединяемых деталей.

Сравнение с другими способами соединения

Существуют несколько основных видов фитингов:

• Радиальный и аксиальный пресс-фитинги, использующиеся преимущественно профессиональными монтажерами;
• Пуш-фитинги, которые можно применять и самостоятельно, без специальной подготовки;
• Обжимные – «ручные» – фитинги.

Для того, чтобы правильно выбрать соединительный инструмент, учитываются следующие параметры: каково назначение фитинга (что и на каком участке он будет соединять), цена, опытность в установке.

Пресс-фитинги (радиальный и аксиальный) продаются, как правило, по разумной цене, имеют высокую степень прочности, но требуют наличия некоторого опыта в установке. Пуш-фитинги наиболее эффективны при необходимости большого количества соединений. Их достаточно просто монтировать даже неопытным новичкам. Но, с другой стороны, такие фитинги часто используются опытными монтажниками при необходимости завершить крупный объект в сжатые сроки.

Обжимный фитинги идеально подходят для подсоединения к радиаторам и прочему инженерному оборудованию. Их используют в своей работе как профессионалы, так и неопытные монтажники.

Сфера применения

Металлопластиковые коммуникации на пресс-стыках используют в любом из возможных бытовых трубопроводах:

• при монтаже водопроводов, в том числе и с горячей водой;
• при устройстве системы отопления с рабочим давлением до 10 атм;
• при устройстве теплого пола;
• для скрытой прокладки электрических проводов;
• при переходе с одного трубопровода на другой;
• при соединении труб разного диаметра.

В промышленных масштабах металлопластиковые трубы используют:

• для транспортировки жидкостей (пищевых, в химической промышленности) с рабочим давлением не более 10 атм;
• для транспортировки газов, в том числе и сжатого воздуха;
• для защиты силового кабеля.

Рекомендуем ознакомиться: Компрессионные муфты для монтажа инженерных коммуникаций

Ограничения в сфере применения металлопластиковых труб состоят в необходимости в будущем разобрать коммуникации. Например, для изменения конфигурации или дополнительной разводки.

На что обращать внимание при выборе

Надежность конструкции из металлопластиковых труб зависит от того, насколько качественными окажутся приобретенные инструменты. Для этого к выбору пресс-фитингов необходимо тщательно. Рекомендовано обратить внимание на следующие важнейшие детали пресс-соединений:

• Маркировки на корпусе. Компаний, производящие качественные детали, используют и дорогостоящие пресс-формы для маркировок. Первым сигналом для покупателя является четкость символов на упаковке изделия.
• Масса детали. Она должна весить «прилично». Латунь, из которой выполнены фитинги, имеет впечатляющий вес. Поэтому если кажется, что деталь «как пушинка», ее не стоит приобретать.
• Внешний вид. Надежное соединение способны создать только прочные сами по себе детали. Поэтому если фитинг будет слит из тонкого алюминия, качество соединения будет крайне низким.
• Цена. Не стоит приобретать изделие в непроверенных местах только потому, что оно намного дешевле остальных. Скорее всего, это подделка.

Обжим пресс-фитингов. Как правильно делать

Пресс-фитинги отличны внешним видом и конструкцией. Но неизменной остается часть, помещающаяся в процессе работы в полость трубы. Обжимное кольцо, которое эту трубу скрепляет, также неотъемлемая часть фитингов.

Благодаря обжиму и получается добиться эффекта герметичности без использования дополнительных деталей скрепления.

Для того, чтобы соединение металлопластиковых труб получилось максимально эффективным, необходимо выполнять конкретные шаги:

1. Подготовить трубы к соединению. Специальными кусачками отрезается необходимая длина. Выполняется этот элемент жестким надавливанием при небольшом повороте трубы до того момента, пока она не будет аккуратно надрезана.
2. Калибровать трубы. Специальный калибратор сделает так, чтобы в процессе монтажа и резки труба не становилась овальной (как это обычно и бывает). Торцы трубы делают округлыми с помощью вращательных движений, предварительно вставив калибратор во внутреннюю полость.
3. Обжимная муфта. Она почти всегда представлена в виде широкой шайбы.
4. Штуцер тоже необходимо вставлять в трубу. Внутри уже должны находиться уплотнительное кольцо, а также специальные, служащие закрепителем, прокладки.
5. После всех подготовительных работ можно приступать к обжиму. Он выполняется специальным механическим, либо электрическим прессом для обжима. В домашних условиях всё чаще используются механические пресс-клещи.
6. При разведенных в стороны на 180 градусах рукоятях пресс-клещей вставляются втулки в раскрытую обжимную головку.
7. Втулки подбираются для каждой работы индивидуально, согласно диаметру трубы.
8. Далее необходимо расположить инструмент поверх муфты и соединить рукояти. Так проводится обжим и соединение штуцера и пластиковой трубы.
9. Убрать пресс-клещи для перехода к следующему участку можно вновь расставив в стороны его рукояти.

Соединенные таким методом трубы становятся прочными и герметичными. Считается универсальным для использования как в домашних условиях самостоятельно, так и для крупных объектов, монтируемых профессионалами.

Правила обжима

Несмотря на всю простоту установки обжимных фитингов, существует несколько тонкостей, которые нужно обязательно учитывать во время работы. Пресс-клещи имеют набор вкладышей разных размеров. Вкладыш для обжима выбирается по калибру (диаметру) трубы. При условии правильного выбора вкладыша-позиционера после обжима получаются две одинаковые кольцевые полосы. Несоответствующий калибру трубы вкладыш не позволит выполнить правильное обжатие, вследствие чего стык будет негерметичным.

Муфту можно обжимать только один раз. Повторное обжатие запрещается. Если в ходе работы фитинг был установлен неправильно, его придется полностью демонтировать и устанавливать новый.

Конструкция обжимных соединительных элементов разных производителей может немного различаться. Основное различие состоит в установке обжимной муфты. В некоторых моделях она изначально закрепляется на фитинге. Установка таких комплектующих производится немного в иной последовательности, так как нет необходимости устанавливать гильзу на конец трубы. Сразу после калибровки труба насаживается на штуцер и проводится процесс обжатия.

Инструмент для пресс фитингов

Разновидностей инструментов и фирм, реализующих их для установки соединительных металлопластиковых конструкций сейчас более чем предостаточно. Все они разные, но призваны служить для прочности и справляются со своей задачей.

• Обычные ручные клещи для домашнего использования по своему внешнему виду больше схожи с плоскогубцами. Однако, они тяжелее, более сложно сконструированы и больше по размеру. С одной стороны такой инструмент имеет место для специальных съемных насадок, с другой – лопасть для установки фитинга.

  Ручные клещи для металлопластиковых труб

• Гидравлические пресс-клещи. Способны соединять не один, а несколько отрезков трубы и применяются, как правило, профессионалами на крупных участках. Такой инструмент будет не очень удобен в домашнем обиходе, да и по цене будет дороже.

  Гидравлические пресс соединения

При выборе клещей для работы важно учесть несколько факторов. Одним из таких может стать покупка инструмента с дополнительным набором насадок. Это позволит соединять металлопровод с разным диаметром просто, без лишних затрат времени.

Вывод

Итак, сейчас мы знаем, что выстроить водопровод своими руками не так уж и сложно, основное верно подобрать инструмент. С целью проведения верного обжима металлопластовых либо железных труб фитингами нужно особое пресс-оборудование. Оборудование представляет собой пресс-машину, оснащённую клещами.

Перед тем как приступить к работе нужно убедиться в том, что обжимной контур прибора повторяет форму фитинга и сходится с его диаметром. Прессование займёт не более нескольких секунд и наряду с этим обеспечит высокий уровень качества результата. Больше нужной информации вы сможете отыскать, взглянув видео в данной статье.
