Прокладка электропроводки своими руками. Нормы и правила.

Прокладка кабеля методом ГНБ

Наружная либо внутренняя прокладка кабельных линий (КЛ) осуществляется с применением современных материалов, а также инновационных технологий.

Комплекс услуг включает:

• проектирование КЛ;
• согласование принятых проектных решений;
• монтаж линий;
• обслуживание, ремонт оборудованных линий (при необходимости).

Прокладка кабельных линий (КЛ) выполняется на объектах различной сложности в земле в подготовленных траншеях либо по специализированным сооружениям: тоннелям, каналам, лоткам, коробам, кабельростам.

Кроме того, прокладку кабеля мы осуществляем на воздушных линиях с обязательным учетом всех нормированных требований действующих стандартов.

Больше фото здесь

«Монтаж ВРУ. Увеличение мощности на 190 кВт»

190 кВТ Подробнее

«Монтаж МТП 40 кВА»

40 кВТ Подробнее

Требования

Согласно последним требованиям, квартирная электропроводка должна придерживаться стандарта системы электроснабжения TN-C-S или, в крайнем случае, ТТ. Системы подразумевают различный подход к выполнению заземления и подключения нейтрального проводника. Это необходимо для предотвращения удара током при непреднамеренном прикосновении к корпусу прибора, в котором произошло замыкание на корпус в результате неисправности. Кроме заземлений, на уровень безопасности дополнительно влияет установка защитной аппаратуры, которая автоматически прерывает подачу электроэнергии при возникновении токов утечки.

В ПУЭ оговорены допустимые величины токов для проводов различных поперечных сечений, медных или алюминиевых, а также способы прокладки, креплений, соединений и ответвлений.

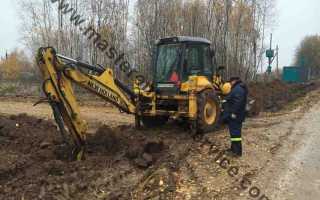

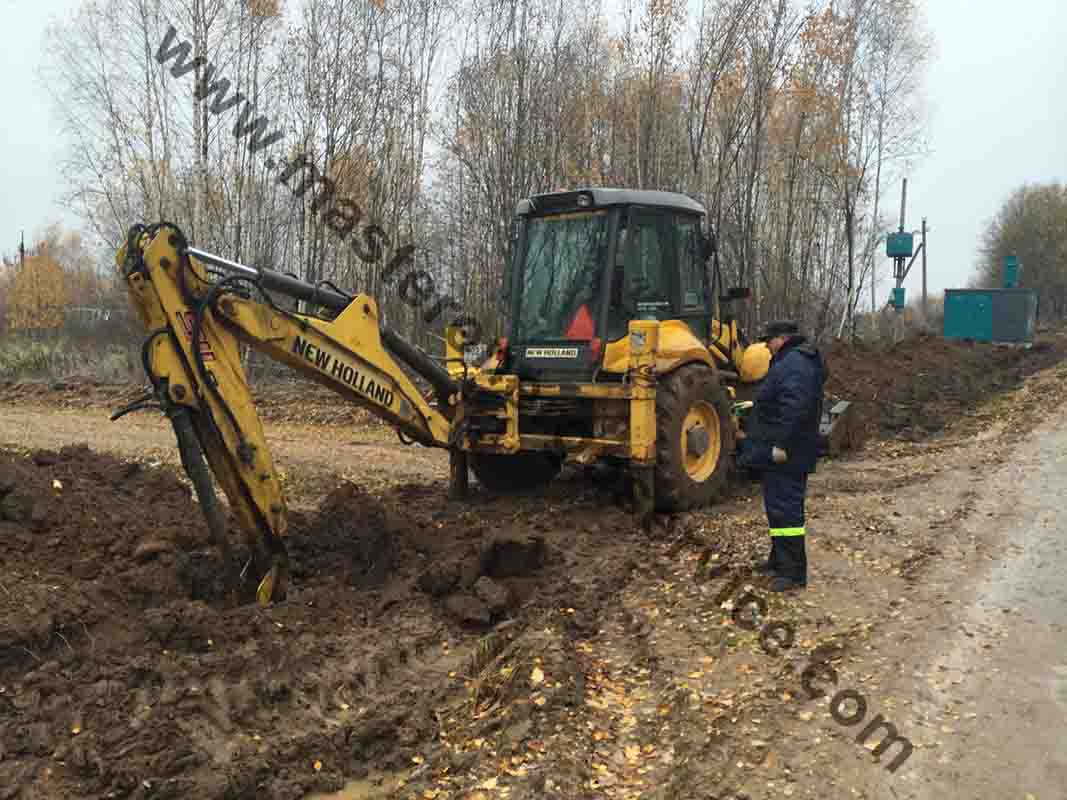

Прокладка кабеля под землей

Работы ведутся ручным способом или с помощью механизмов. Первоначально разрабатывается проект, учитывающий условия использования и степень защиты кабелей. Считается одним из наиболее сложных способов прокладки электромагистралей. Кабель может быть уложен непосредственно в траншеи или в блоки.

• В траншеях. На местности выявляются места с наиболее безопасными условиями для прокладки. Кабели укладывают методом раскатки с помощью тягового механизма в вырытых земляных траншеях.

Преимущества:

сравнительная дешевизна и небольшой объем работ; подходящие условия для охлаждения электрокабеля.

Недостатки:

земляные работы могут привести к повреждению системы.

• В блоках. Кабели прокладываются в блоках — специальных конструкциях, расположенных в земле на определенной глубине. Блоки изготавливаются из различного материала, в частности из железобетонных панелей.

Преимущества

: высокая степень защиты от блуждающих токов и агрессивного воздействия грунта.

Недостатки:

слабое использование сечения кабельных линий; нерациональное использование строительной длины кабеля в связи с разными расстояниями между колодцами; значительные затраты труда обслуживающего персонала на содержание блочных колодцев.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

1. Беспроводная связь.
2. Мощная бытовая техника.
3. Видеонаблюдение и системы охраны.
4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними. Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

Теперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Достоинства подземных коммуникаций

Наша мобильная бригада проводит монтаж силовых кабелей любого уровня сложности (наземные, подземные, воздушные линии). Мы выполняем весь комплекс работ, от разработки проекта, до прокладки и сдачи объекта в эксплуатацию.

Необходимые материалы и инструменты для работы

Качественная электропроводка должна отвечать требованиям СНиП и нормам безопасности. Чтобы провести такую проводку, понадобятся расходные материалы и инструменты:

1. электрический счетчик;
2. устройство защитного отключения (УЗО) для проведения токов при обычных условиях эксплуатации или при возникновении утечки токов;
3. силовой, слаботочный, осветительный кабель;
4. ответвительные коробки;
5. клеммники (лучше безвинтовые);
6. розетки и выключатели;

1. подрозетники;
2. короба для электропроводки открытого типа;
3. смесь из алебастра для монтажа кабеля внутри штробы;
4. клей;
5. шурупы и саморезы;
6. плинтуса;
7. электроизоляционный картон;
8. жестяные полоски для крепежа.

Из инструментов понадобятся: штроборез, зубило, молоток, ножницы для резки кабеля. Для укладки кабеля внутрь стен или коробов понадобится шпатель и наждачная терка. Нужны будут также пассатижи, шуруповерт, измерительная рулетка и нож.

Прокладка кабеля по эстакаде

Для укладки на эстакадах используют электрокабели, которые имеют надежную защиту от коррозии и возгорания. Тип эстакады (металлическая, железобетонная, комбинированная, проходная, непроходная) зависит от количества электропроводов.

Преимущества:

возможность широкого применения в районах с неблагоприятными климатическими условиями (вечная мерзлота, наличие грунтовых вод) и густо расположенными подземными коммуникациями; удобство проведения ремонтных работ; открытый доступ к кабельным сетям для осмотра; высокая степень защиты от механического повреждения и естественная вентиляция кабелей.

Недостатки:

высокие затраты на эстакадную прокладку (на 30-50% выше в сравнении, например, с блочным способом); при условиях применения технологических эстакад стоимость данного способа значительно уменьшается.

Новая проводка: разрешение, договор, необходимые документы

Новая проводка в квартире своими руками должна начинаться с проекта. Это план каждой комнаты в квартире с отметками мест, где будет располагаться электропроводка. План освещения и расположения розеток – это две отдельные линии электропроводки, поэтому их нужно делать отдельно друг от друга.

Проект электроснабжения составляет специалист или организация с правом проведения подобных работ. Проектировщик составляет план в соответствии с требованиями ПУЭ, поэтому не возникнет проблем при вводе электропроводки в эксплуатацию. При этом он учитывает пожелания заказчика по поводу размещения розеток, выключателей, учитывая количество подключенной бытовой техники.

Перед монтажом новой электропроводки вы должны заняться вопросом получения технических условий и выделения нужной мощности. Особенно это важно перед строительством нового дома.

Для оформления электрификации нужно пройти несколько этапов:

1. Обратиться в ТСЖ или УК для получения справки на выделенную мощность и акта, в котором отображена схема электроснабжения квартиры.
2. Обратиться в фирму, которая составит проект электроснабжения квартиры с заключением договора.
3. Согласование проекта с эксплуатационной службой дома, затем – с Энергонадзором.
4. Монтаж электропроводки.
5. Приглашение лицензированной электролаборатории для проведения испытаний электросети. По итогам испытания она выдает Технический отчет с протоколами проверки и измерений оборудования.
6. Составление заявления в Энергонадзор с приложением документов с результатами испытания сети для приемки новой проводки. Согласование качества монтажа и правильности его выполнения инспектором Энергонадзора. При выполненных работах без каких-либо нарушений, он выдает Акт допуска к эксплуатации электроустановки.

Получив акт допуска, нужно обратиться в службу эксплуатации дома для подключения к электросети по постоянной схеме.

Воздушные линии

Требования и нормативы к прокладке кабелей по воздушным линиям электропередач зависят от конкретной ситуации. Во внимание берутся множество факторов: типы кабелей и опор, электрическое напряжение, наличие параллельных/пересекающихся линий, погодные условия в регионе и т. д. Основные же моменты строительства воздушных ЛЭП можно привести следующим образом: • Конструктивные особенности, несущая способность и прочие физические характеристики опор ВЛ, которые будут использоваться для прокладки электропроводки, определяются на стадии проектирования воздушных ЛЭП и зависят от множества факторов — свойств грунта, погодных условий в регионе, типа используемых кабелей и др. критериев. Соответствие характеристик опор ВЛ этим критериям — одно из основных требований при их проектировании и последующем строительстве. • Опоры ВЛ не должны возводиться в местах, где их наличие может стать помехой для движения автотранспорта и пешеходов. В противном случае линии электропередач обносятся заградительными сооружениями (отбойные трубы и иные конструкции). • При возведении опор ВЛ в лесных массивах вырубка насаждений необязательна. Здесь следует соблюдать одно условие: расстояние между насаждениями и самой нижней точкой провеса кабелей должно составлять 0,5 м. • Нормативные документы по прокладке электрического кабеля также предусматривают заземление опор ВЛ и траверс.

Создание схемы электропроводки

В новых многоквартирных домах общедомовая электрическая сеть проводится только до квартиры. Всю планировку электросети внутри квартиры уже выполняет хозяин, в зависимости от разработанного плана расположения мебели и электроприборов. Это удобно, ведь владельцам квартир с готовой сетью для ее изменения придется частично или полностью демонтировать старую.

Составить схему электропроводки в квартире и выполнить ее монтаж возможно самостоятельно, либо же доверив это дело специалистам. Второй вариант требует достаточно затратного вложения средств, однако стоит помнить о том, что работа с электричеством – опасна для жизни.

Если нет определенных навыков, то монтаж лучше доверить специалистам- электрикам, при этом схему электропроводки можно составить самостоятельно.

Прокладка кабеля в трубах

Трубы производят из пластмассы, керамики, стали, асбоцемента или инновационного сырья — полиэтилена низкого давления (ПНД). ПНД зарекомендовал себя как высокоэкономичный гибкий материал, превосходно подходящий для использования на трассах и обширных территориях.

ПНД не требует дополнительных расходов на соединение. Трубы из пластмассы, керамики или стали соединяются между собой специальными муфтами или манжетами.

Преимущества:

отличная защита от агрессивного воздействия различных факторов и механического повреждения; сравнительно медленный износ отдельных элементов электрооборудования.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Нормативно-правовые акты и документы

Компания Тест-Лайн в своей работе строго придерживается требований по прокладке кабельных линий, регламентируемых такими документами:

• ПУЭ-7 п.2.3.83-2.3.101 (Правила устройства энергоустановок седьмого издания);
• СП 76.13330.2016 (Свод правил «Электротехнические устройства», актуализация СНиП 3.05.06-85);
• ГОСТы на небронированные и бронированные силовые кабели и другие материалы;
• «Нормы испытания электрооборудования»;
• «Правила техники безопасности при эксплуатации электроустановок».

Наши специалисты также руководствуются техническими требованиями Министерства энергетики, изложенными в эксплуатационных и противоаварийных циркулярах. Прокладку, монтаж линий всех напряжений проводят электрики, прошедшие обучение, сдавшие экзамены, имеющие свидетельство на выполнение комплекса мероприятий. Аттестация электромонтажников проходит каждые 3 года.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы:

• 1 группа – мощная бытовая техника
• 2 группа – кухонная линия
• 3 группа – ванная и туалет
• 4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла. Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели.

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование. К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях.

Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах. К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы. В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.

Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение. Подробный разбор схем и вариантов расположения розеток на кухне приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей. Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:

• Распределительную коробку следует установить за границей санузла – в коридоре, холле или прихожей
• Для каждого устройства, которое используется в ванной (стиральной машины, светильников у зеркала, фена или электробритвы), необходимо выделить отдельную розетку
• Вне зависимости от размеров санузла выключатель всегда устанавливают с наружной стороны. Наиболее удачное место – около входной двери
• Электрокабель рекомендуют прокладывать в верхней части стены, под самым потолком, располагая линии параллельно полу и используя изолирующий рукав

Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.

От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.

Способы прокладки электропроводки

Существуют два способа прокладки провода. Это открытым способом и скрытым. Открытый способ – это поверх штукатурки, а скрытый – внутри штукатурки.

Вся трасса электропроводки должна проходить вертикально и горизонтально. По диагонали прокладывать трассу запрещено.

Скрытый способ прокладки электропроводки

Этот способ более актуальный и в основном им только и пользуются, то есть речь о скрытой подводки провода к розеткам, выключателям, настенным светильникам (если они предусмотрены), квартирному щитку и распределительным коробкам. Для скрытой проводки провода существует разные виды монтажа, это – по полу, по стене и по потолку.

По полу прокладывается провод в специальной гофре, под заливку стяжки полов. Если уже есть заливка раствора, то делаются штробы, для гофры с проводом, с выходом на стену до распределительных коробок, далее до розеток и выключателей.

Если вы решили прокладывать электропроводку по стене, то штробы для провода делаются в верху, отступив от потолка 15 – 20 см. Повода при таком выборе монтажа можно прокладывать, как в гофре, так и без нее. Провода на люстры прокладываются внутри плит перекрытия сделав в них отверстия в нужных местах входа и выхода провода. (Плиты перекрытия имеют специальные отверстия по всей длине). Такой способ прокладки существует если не планируется монтаж фальшь-потолка.

Штробление по потолку производить можно в том случае, если это предусмотрено конструктивно. В других случаях штробление потолка категорически запрещено из-за разрушения межэтажного перекрытия.

Лучше такой способ прокладки не использовать. «Но я видел, что электропроводку проводят по потолку» – скажете вы. Да, проводят, но открытым способом и в гофре. Шроба в этом случае не нужна.

Спуски проводов на розетки, выключатели и распределительные коробки в таком случае делают под штукатуркой.

Чтобы к распределительным коробкам был доступ в любое время, лучше их монтировать на стену, а не на потолок. Ведь потолок при таком монтаже электропроводки обычно закрывают подвесным или натяжным фальшь-потолком.

Открытый способ прокладки

Если сравнить скрытый и открытый способ прокладки, то открытый способ имеет ряд преимуществ перед скрытым, но недостатки то же имеются.

Преимущества:

• Быстрота и легкость монтажа;
• Отсутствие дополнительного оборудования для монтажа;
• Минимум разрушений при монтаже.

Недостатки:

• Не привлекательный вид;
• Соблюдение норм пожарной и электрической безопасности при монтаже.

В квартирах, если вдруг не обойтись без открытой проводки, прокладывают провода в гофре (гофрированная труба электротехническая из самозатухающего ПВХ) или специальных пластиковых лотках ПВХ.

Гофра в продаже имеется разных наружных диаметров (16, 20, 25, 32, 40 и 50 мм). Продается в бухтах по 100 м.

Что касается лотков, они тоже разного размера. Крепятся с помощью дюбель-гвоздя диаметром 6, 8 мм.

Прокладка кабеля в туннелях

Используется для обеспечения бесперебойного функционирования кабельных линий на энергоемких предприятиях. Этот способ оправдан при прокладке большого количества однонаправленных кабелей (свыше 20 единиц).

К туннелям предъявляются определенные требования: показатели высоты и ширины прохода — от 1 метра, обязательное наличие датчиков дымообразования и систем пожаротушения.

Преимущества:

считается одной из наиболее надежных подземных систем; удобство и отсутствие дополнительных затрат при устройстве кабельных туннелей внутри фундаментов.

Недостатки:

большие затраты на строительную часть; недостаточная степень гидрогерметичности; опасность возникновения возгорания вследствие высокой внутренней температуры туннеля.

Советы по правильному объединению электроточек

Для создания эффективной разводки в квартире, необходимо распределить различные направления и объединить группы электроточек на этих направлениях.

Так, для прокладки электропроводки от электрического щита стоит выделить следующие линии:

• освещения на жилые комнаты, кухню и коридор;
• электроснабжения на жилые комнаты;
• отдельного электроснабжения на кухню;
• освещения и электроснабжения для ванной и туалета;
• отдельную силовую линию для электроплиты и приборов потребляющих большую мощность.

На каждую группу необходимо будет установить специальное устройство защитного отключения, которое своевременно отключит конкретную линию, что убережет проводку и питающуюся от нее технику от повреждения.

При объединении электроточек обязательно стоит использовать распределительные коробки, так как они, прежде всего, являются одним из способов изоляции соединений.

Стоит отметить, что подключение электрического щитка к линиям электропередач в квартире следует обязательно доверить электрикам управляющих компаний, поскольку эти работы должны выполняться исключительно специалистами в соответствии с требованием законодательных документов.

Прокладка в кабель-канале

Способ применяется для прокладки линий, состоящих более чем из 6 электропроводов. Каналы изготавливают из кирпича или железобетона в виде стеновых плит и лотков разных размеров.

Преимущества:

высокая степень защиты линий от повреждений; проведение осмотров и ремонта без затрат на дополнительные земляные работы.

Недостатки:

затрудненные воздухообмен и отвод тепла вследствие ограниченного размера канала; возможность взаимного повреждения кабелей при возникновении дуги; необходимость вскрытия верхнего перекрытия канала при осмотре или ремонте.
