Розетка скрытой установки: особенности монтажа

Общая характеристика

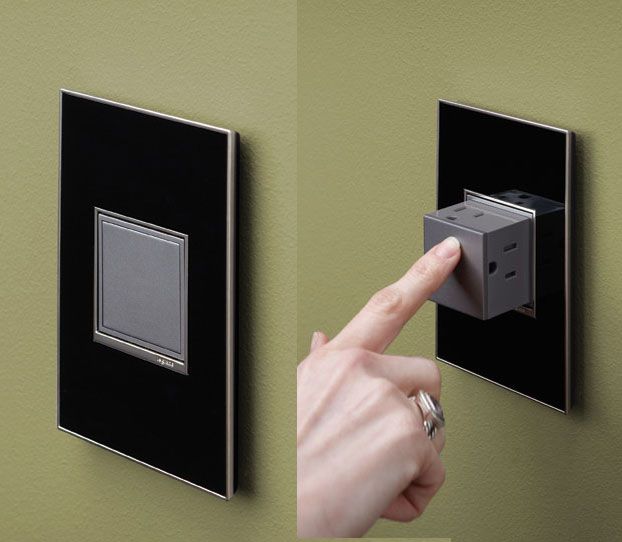

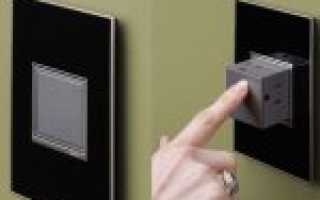

Инновационную электрическую розетку можно легко скрыть, когда она не используется Потайные розетки устанавливаются при наличии в помещении внутренней (скрытой) проводки. Они преимущественно встраиваются в стену, а сверху находится только декоративная планка. При включении вилка электроприбора фиксируется специальным прижимным механизмом.

Тип электрической схемы

Утопленные розетки в стену принято разделять на устройства с заземлением и без него. Первый вариант оснащен специальной деталью, обеспечивающей защитную функцию. Но такой тип устройств устанавливается исключительно в тех помещениях, где присутствует провод заземляющего вида. Они оснащены гнездами для штифтов, отвечающими за подачу зануления.

Розетки данного типа идеально подходят для включения холодильника, морозильной камеры. Их устанавливают для электроплит, духовых шкафов, кондиционеров. Варианты без заземления являются двухконтактными. Их монтируют в помещениях, где присутствует электропроводка двухпроводного типа.

Защита от влаги

Устройства с повышенной влагозащитой идеально подойдут для ванной комнаты, кухни, сауны. Свою функцию они реализуют благодаря присутствию в конструкции специальной резиновой мембраны. Подобные модели часто оснащаются пластиковой крышкой, что дополнительно защищает от проникновения внутрь влаги.

Количество колодок

Розетки могут быть одно-, двух- или трехместными. Первый тип имеет только одно гнездо для включения электрических приборов. Такие модели допустимо использовать в любых помещениях. Двух- и трехместные варианты преимущественно используются в кухне, где возникает потребность одновременного подключения к сети нескольких приборов.

Виды и комплектации

Современный рынок предлагает широкий выбор всевозможных типов скрытых розеток, среди которых легко найти подходящий под конкретный дизайн вариант. Однако все многообразие электротехнического ассортимента можно выделить следующую классификацию видов и модификаций:

• По месту размещения (настенные, встроенные, выдвижные);
• По количеству гнезд (одноместные, двухместные, блочные);
• По наличию возможности заземления (с заземлением, без заземления);
• По варианту установки (горизонтальные, вертикальные);
• По степени защищенности (стандартные, с повышенной влагозащитой);
• По наличию дополнительных элементов (с дополнительной крышкой и без).

Основным считается разделение по первому признаку, так как установка скрытых моделей на разные поверхности отличается особенностями монтажа. Ниже будут рассмотрены основные варианты: настенные, выдвижные и встроенные модели.

Особенности скрытых розеток для разных комнат

• Устройства, к которым подключается стиральная машина, должны обладать повышенной степенью защиты от влаги.
• В кухне уместно использовать специальные розетки выдвижного типа, которые встраивают в столешницу или мебель. Такие модели обеспечивают ограниченный доступ к электричеству и позволяют сэкономить пространство.
• На улице устанавливают специальные типы розеток с повышенной защитой от влаги и пыли.
• При выборе устройства для спальни в большей степени обращают внимание на его внешний вид. Розетка должна иметь красивый корпус, удачно вписываться в интерьер и находится в удобном для подключения электроприборов месте.

В детской комнате уместны модели с защитой от детей. Они оборудованы специальными пластиковыми заслонками. В такие розетки невозможно ничего воткнуть, кроме вилки электроприбора.

Как выбрать

Многообразие электротехнических элементов рождает закономерный вопрос: “Какую розетку лучше выбрать?”. Ответ зависит от многих факторов, например, личных предпочтений, типа помещения, финансовых возможностей, площади и планировки комнаты.

Однако помочь с выбором могут следующие советы и рекомендации:

• На шесть метров квадратных допустима одна розетка;
• Для мощных электроприборов (электрической плиты, холодильника) необходимо приобретать модели с заземлением;
• Розетки для кухни, ванной, туалета, бани, сауны, улицы должны быть оснащены дополнительной защитой от влаги;
• Не берите модели без маркировки;
• Оптимальными считаются модели марки IP22, IP44;
• Обратите внимание на показатели номинального значения, величины тока, допустимого напряжения;
• При открытой проводке устанавливать скрытую модель не имеет смысла;
• Рекомендуемая высота для размещения источника питания – 30-80 см, при этом расстояние от газопровода и водопровода должно быть не менее 60 см.

Важно всегда помнить о технике безопасности: каждый раз проверять отсутствие напряжения в сети специальной индикаторной отверткой, пользоваться не проводящими ток инструментами, стоять на сухой резиновой поверхности, не трогать оголенные провода и предупреждать других жильцов, соседей о времени проведения электротехнических работ.

Фотографии размещенных в интерьере скрытых розеток выглядят модно, необычно и интересно, поэтому при наличии желания, инструментов и опыта можно смело приступать к их самостоятельной установке.

Степень защиты

На рынке пользуются популярностью модели двух типов – IP44, IP54. Данная маркировка отображает степень защищенности устройства от негативных факторов внешней среды.

Первая цифра указывает на способность работать в условиях интенсивной запыленности, вторая – влажности. Чем больше степень, указанная в маркировке, тем выше степень защиты.

Скрытая розетка IP44 Розетка скрытой установки IP54

В быту распространены устройства IP44. Они защищены от попадания посторонних частиц размером больше 1 мм. Дополнительно их корпус устойчив к проникновению влаги. Розетки IP54 относятся к особенно защищенным. Их рекомендуется использовать на улице или в запыленных помещениях.

Советы по установке

• Оптимальная высота для установки устройств – 30-80 см. Существуют и надплинтусные модели, которые монтируются гораздо ниже. Также в продаже есть скрытые в полу розетки.
• Если в доме живут маленькие дети, допускается увеличить высоту монтажа.
• При наличии функции заземления устройство устанавливают на расстоянии больше 50 см от газовых труб и нагревательных электроприборов.
• При монтаже розеток предусматривают наличие излишка кабеля в количестве 5-6 см.
• Модели, которые необходимо скрывать в стене, обязательно устанавливаются в специальные пластиковые или металлические коробки.
• Перед началом монтажа проверяют состояние электросети. Для тестирования напряжения применяют индикаторную отвертку.

Специалисты рекомендуют в процессе укладки электропроводки осуществлять монтаж необходимой фурнитуры. При установке нескольких разъемов, находящихся в непосредственной близости, используют коробки с необходимым количеством колодок. В последующем их соединяют друг с другом. Для монтажа розеток также используют шлейф. Он применяется для соединения контактов устройств.

Инструкция по установке

Чтобы электромонтажные работы прошли успешно, необходимо придерживаться строгой последовательности проводимых операций.

Подготовительный этап

Для установки подрозетника используют строительные смеси – штукатурную, гипс, клеевые составы. Коробка должна полностью закрыть отверстие. Образовавшиеся щели обязательно заполняют выбранным составом. Работы по монтажу продолжают только после застывания клеящих веществ.

Подключение розетки к сети

Для соединения контактов колодки с проводами электрической сети последние предварительно зачищаются. Рекомендуется вначале стыковать нули, потом – фазу и заземление. Для закрепления проводов используют винты и пружинный механизм.

Дополнительные рекомендации

Для фиксирования колодок на подрозетнике применяют раздвижные лапки или шурупы. В последнюю очередь монтируют пластиковую декоративную планку.

При установке напольных лючков для установки розеток применяется специальная коробка. Ее можно не использовать, когда монтаж осуществляется на поверхности столешницы.

Конструкция и предназначение штепсельной розетки

• контакты;
• колодка;
• защитный корпус.

Последняя деталь выполняет две важные функции – защитную и декоративную. Корпус может быть как одно-, так и двухместным. Основная часть устройства – колодка. К этому элементу крепится крышка и контакты. Изготовлена она, как правило, из карболита или керамики.

Более прочными считаются розетки, изготовленные из карболита. Но колодка из этого материала встречается лишь в устройствах старого образца. Керамические изделия имеют один весомый недостаток: они очень хрупкие, поэтому монтировать устройство нужно с большой осторожностью, поскольку поврежденная деталь не подлежит восстановлению.

Еще один рабочий элемент розетки – контакт, который служит проводником электроэнергии. Изготавливают их из металлических сплавов, которым свойственна определенная степень упругости.

Технические требования

При монтаже скрытых розеток придерживаются простых правил:

• При выборе устройства учитывают следующие технические параметры: величина и тип тока, уровень напряжения, номинал разъема.
• При наличии открытой проводки использование розеток скрытого типа недопустимо.
• Качественные устройства изготавливаются исключительно из негорючих материалов, обеспечивающих высокую степень надежности.

При установке розеток учитывают, что на каждых 6 кв. м помещения должен находиться один разъем. В коридоре, холле их может быть меньше (1 шт./10 кв. м). В кухне количество розеток, которые разрешается устанавливать, существенно больше. Для помещения 8-10 кв. м оптимальным считается наличие четырех разъемов. При этом мощность трех розеток должна находиться в пределах 6 А, четвертой с заземлением – до 10 А. При наличии электроплиты оптимальным считается разъем на 25 А.
