Выключатель освещения – распространенный бытовой прибор. Он предназначен для того, чтобы замыкать, размыкать (а в некоторых случаях – переключать) электрическую цепь освещения. Подключить выключатель к лампочке можно самостоятельно, но не помешает предварительно ознакомиться с предлагаемыми материалами.

Разновидности выключателей освещения

Классифицировать бытовые коммутационные приборы можно по разным признакам. В первую очередь их делят по назначению. Оно определяется видом контактных групп, их количеством. Самые распространенные аппараты – ключевые. Они имеют контактную группу на замыкание-размыкание электрической цепи. По количеству контактных групп подобные приборы делятся на:

• одноклавишные – с одной контактной группой;
• двухклавишные – с двумя независимыми группами;
• трехклавишные – с тремя.

Обозначение выключателей на схемах и чертежах.

Также существуют проходные и перекрестные приборы для создания схем управления светом из нескольких точек.

Схемы контактов различных бытовых приборов.

По способу воздействия их можно разделить:

• клавишные;
• кнопочные – с кнопкой без фиксации для управления светом через импульсные реле;
• поворотные — для включения освещения управляющий орган надо повернуть;
• сенсорные, управляемые дистанционно и т.д. – для создания систем типа «Умный дом».

По типу установки включатели делят на:

• внешние – применяются при открытой или скрытой проводке;
• встраиваемые – используются при скрытой проводке.

По степени защиты выключатели делятся на аппараты внутренней установки и наружной установки (IP не менее 44). Также при выборе надо обратить внимание на номинальный ток – он должен с запасом перекрывать ток предполагаемой нагрузки.

Веревочные и цепочные модели — как подключить бра с выключателем-шнурком?

Перед подключением прибора освещения, выберите высоту его установки и сделайте скрытую проводку. Чтобы правильно осуществить монтаж изделия, вам нужно будет лишь соединить два либо три провода и закрепить светильник на стену.

Для подключения бра с цепочкой вам потребуются такие инструменты:

• изолента;
• саморезы;
• отвертка;
• остро заточенный нож.

Важно!

Перед началом работ не забудьте обесточить помещение.

Также на подготовительном этапе снимите изоляционную защиту с концов проводов примерно на 5-8 мм.

Существует две разновидности подключения — с тремя и двумя проводами:

• в первом случае это будут провода ноль (N — нейтральный), фаза (L) и земля (PE — заземляющий). Подключение проводите к соответствующим им вводными проводами. Для это зажмите их клеммными колодками и зафиксируйте при помощи прижимных болтов;
• в случае с двумя проводами, вы увидите белый либо коричневый провод, являющийся фазой. Их крепят к клемме L. Синие провода представляют собой рабочий ноль, провода этого цвета подключайте к клемме N. Если ваше бра имеет две и более лампочек, то число контактов возрастет. Так, от двух ламп будет выводиться не 2, а 4 провода, как на нижеприведенном фото.

По завершении работ закройте корпус светильника и закрепите световое устройство на стене при помощи саморезов. Теперь осторожно присоедините плафоны, включите электропитание и проверьте работу светотехники. Наглядно увидеть, как подключить переключатель на бра со шнурком, и убедиться, что сделать это самому очень просто, вы можете на этом видео:

Подготовка к работе, выбор оборудования

Для успешного подключения электрической лампочки необходимы определенные материалы и инструмент. Без этого ни о каком качестве, задающем долговечность системы, говорить не приходится.

Набор необходимых инструментов

Для выполнения монтажа потребуются:

• монтерский нож для снятия изоляции;
• если есть съемник изоляции – он пригодится для зачистки отдельных проводников;
• для укорочения кабелей, проводов до необходимой длины потребуются кусачки;
• для монтажа электроприборов нужен будет набор отверток;
• если предполагается пропайка скруток или облуживание зачищенных участков проводов, нужен будет электрический паяльник с набором расходных материалов (флюс, припой).

В процессе работы понадобится также другой мелкий слесарный инструмент (пассатижи, молоток и т.п).

Проводниковая продукция

При выборе кабеля для системы освещения надо взять за основное правило – никакого алюминия. Относительная дешевизна алюминиевой проводниковой продукции уравновешивается потенциальными проблемами в дальнейшей эксплуатации:

• пластичность этого металла ведет к ухудшению контактов в зажимных клеммах, их потребуется периодически подтягивать;
• его ломкость приведет к проблемам при последующих ремонтах;
• склонность к окислению на воздухе также не улучшит контакт (медь тоже не свободна от этого недостатка, но здесь проблему можно радикально решить облуживанием зачищенных участков).

Маркировка проводников

Для выполнения электромонтажных работ удобнее использовать кабели, все проводники которых имеют маркировку. Ее выполняют, используя изоляцию различных цветов. Для трехжильных кабелей, применяемых в однофазных сетях 220 вольт, своеобразным стандартом стала цветовая маркировка, указанная в таблице.

Назначение проводника	Обозначение на схемах	Цвет
Фазный	L	Красный, коричневый, белый
Нулевой	N	Синий
Защитный	PE	Желто-зеленый

Несоблюдение цветового соответствия не приведет к катастрофе или потере работоспособности сети, но к путанице и к ошибкам в монтаже – практически на 100%.

Менее распространенный вариант – цифровая маркировка. Цифры от одного до максимального количества жил в кабеле наносятся на изоляцию по всей длине проводника. Если применяется немаркированный кабель, после укладки и разделки его надо вызвонить с помощью мультиметра или другим способом и отмаркировать жилы самостоятельно.

Схема подключения через розетку

Для подсоединения выключателей через розетку используется стандартная электрическая схема.

Важно знать! В прерывателе всегда происходит разрыв жилы, которая идет на фазу, жила (ноль) напрямую подсоединяется к световому источнику.

• В первую очередь всегда необходимо обесточивать помещение, в котором проводятся электромонтажные работы.
• Устанавливается коробка распределения. К ней подводятся провода от розетки, выключателя и от осветительного устройства.
• Одна жила от светильника подсоединяется на ноль, фаза подается на кнопочный или клавишный выключатель.

В данном плане подключения фазный провод проходит от лампы на прерыватель во включенном положении, то есть осуществляется потребление электричества. В выключенном положении электричество не поступает.

Соединение медных и алюминиевых проводников

Общеизвестный факт – проводники не должны напрямую контактировать в электропроводке. У меди и алюминия значительная разница в электрохимическом потенциале, поэтому в месте их контакта будет возникать ЭДС. Она незначительна, но в течение длительного срока эксплуатации ток, постоянно протекающий через место соединения, при взаимодействии с атмосферной влагой будет вызывать электрохимическую коррозию. Она приводит к образованию оксидной пленки, ухудшению контакта и локальному перегреву, и эти эффекты будут только усиливаться со временем. В итоге получится отгорание места контакта, а то и возгорание изоляции проводников или других расположенных рядом предметов.

Поэтому медные и алюминиевые провода можно соединять только через клеммы, выполненные из стали. А еще лучше забыть про саму возможность выполнения алюминиевой проводки и делать ее только из медных проводников.

Как соединять провода

Если с тем как не перепутать провода мы разобрались, то с тем как их соединять ещё нет. И всё не так просто как может показаться.

• Выбираем лучшие линейные светодиодные светильники: виды, правила монтажа и советы по выбору LED светильников (130 фото)

• Вертикальные жалюзи: особенности механизма, плюсы и минусы, фото красивого дизайна

• Светодиодный дюралайт — устройство, виды, варианты и схемы подключения (130 фото + видео)

Нельзя просто скрутить провода и думать если работает, то и хорошо. Электрика очень серьёзно наказывает попустительское к ней отношение.

Простая скрутка в конечном счёте окислится и начнёт греться или со временем потеряет плотность контакта, а плохая изоляция ведёт к коротким замыканиям и возникновению пожароопасных ситуаций.

Всегда необходимо пропаять соединения и делать это необходимо при выключенном щитке. Также нужно тщательно изолировать провода, для этого хорошо подходит термоусадка и изолента.

При подключении проводов люстры к проводам проводки нужно использовать клеммы. Если их нет в наборе, то необходимо их докупить.

После зажатия клеммы из неё не должно торчать голой части провода. Всё что находиться вне клеммы должно быть заизолировано.

• •
  •

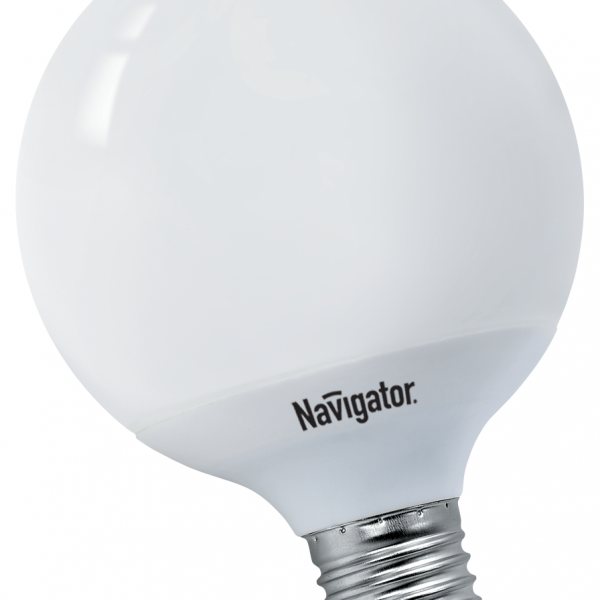

Как выбрать энергосберегающую лампу для дома — виды, характеристики и особенности применения (105 фото)

Как выбрать влагозащищенный светильник: виды, правила выбора и классификация современных моделей (110 фото)

Лучшие варианты люстры в зал: критерии выбора и советы дизайнеров. 75 фото красивых и оригинальных решений

Выбор распаечной коробки

Если монтаж выполняется в жилом помещении, выбор распредкоробки сводится к покупке пластикового бокса, пригодного для:

• наружной проводки;
• скрытой проводки;
• монтажа на гипсокартонную перегородку.

Также надо обратить внимание на размер – если предполагается выполнить в одном боксе большое количество соединений, то и габариты коробки должны быть увеличенными.

Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации.

Люминесцентные светильники

Ответ на вопрос как подключить люминесцентные светильники прост. Так же как и обычные, но с одним существенным условием.

В сеть для запуска таких светильников должны быть внедрены специальные пусковые устройства. От их качества и будет зависеть как долго проработают лампы.

И если вы решили использовать именно такой тип светильников позаботьтесь заранее о пусковых устройствах.

Монтаж проводки и выполнение соединений

Ключевой момент при подключении светильника через любой выключатель – качество электрических соединений. Если эта работа выполнена плохо, все остальное не имеет смысла.

Удаление изоляции

В первую очередь кабели надо укоротить до необходимой длины. Сделать это можно с помощью кусачек. Дальше удалить изоляцию на нужных участках.

Кабель содержит минимум два слоя изоляции:

• внешний – общий для всех проводников;
• внутренний – индивидуальный для каждой жилы.

Оба слоя можно удалить монтерским ножом — надрезать пластик по кольцу, стараясь не задеть жилы, и снять получившийся кусок.

Снятие внешней изоляции ножом.

Еще лучше использовать специальные съемники для внешней и для внутренней изоляции.

Снятие внешней изоляции съемником.

Снятие изоляции жил съемником.

Их преимущество в том, что можно настроить глубину надреза так, чтобы не повредить жилы. К тому же провод после разделки выглядит аккуратнее.

Выполнение скрутки

При расключении проводов в распредкоробке можно воспользоваться зажимными клеммами. Но существует обоснованное мнение, что этот хороший, удобный и прогрессивный способ не гарантирует надежного контакта в течение многих лет (особенно, при больших токах), поэтому старая добрая скрутка долго еще не сойдет со сцены.

Перед началом работ стоит еще раз вспомнить, что скручивать медные и алюминиевые проводники нельзя. Скручивать алюминиевые между собой можно, но ломкость этого металла накладывает на этот способ ограничения. Поэтому оптимально скручивать между собой медные проводники. К тому же медь легко паяется, поэтому после скручивания место контакта рекомендуется пропаять. Это предохранит поверхность проводника от окисления и придаст соединению механическую прочность.

Скрутка после пропайки.

Другой вариант – сварить концы скрученных проводов. Для этого потребуется промышленный или самодельный сварочный аппарат.

Скрутка после сварки.

Скрученные провода можно опрессовать, но для этого потребуются медные гильзы, специальный инструмент и навыки.

Набор материалов и инструментов для обжатия.

При любом варианте места скруток надо заизолировать. Кроме изоленты подойдут специальные пластиковые колпачки. При использовании термоусадки надо помнить, что острые концы проводов могут повредить наложенную тонкую трубочку. Поэтому желательно использовать термоусадку в два слоя.

Изоляция скруток термоусадочной трубкой.

Хорошая альтернатива пружинным клеммам и скрутке – применение винтовых клеммников. Заодно решается проблема контакта алюминия и меди. Но они занимают больше места в распредкоробке и монтаж более трудоемок.

Пример соединения проводов самозажимными клеммниками Wago.

Штробление стен

Если выбран вариант скрытой проводки, перед началом монтажа надо выполнить в стене каналы для укладки кабельной продукции — штробы (в технической и нормативной литературе встречается термин штрабы). Лучше всего сделать их с помощью специального электроинструмента – штробореза. Если его нет, подойдет болгарка или перфоратор. В крайнем случае – молоток и зубило.

Работа очень пыльная, поэтому надо предусмотреть меры защиты органов дыхания, а также окружающих предметов.

При работе надо соблюдать несколько ограничений:

• штробы можно прокладывать строго горизонтально или вертикально (под углом 0 или 90 градусов);
• нельзя вырезать горизонтальные каналы на несущих стенах.

Остальные правила можно изучить в СП 76.13330.2016 (актуальная редакция СНиП 3.05.06-85).

Потом в заранее выбранных местах надо обустроить выемки для установки распредкоробок и подрозетников. Это делается с помощью сверла-коронки.

Установка выключателя

При открытой проводке включатель устанавливается на панель-подкладку или непосредственно на стену.

Монтаж накладного включателя.

Если выбран встроенный вариант, сначала монтируется подрозетник и в него выводится кабель.

Установка подрозетника и вывод кабеля.

Далее кабель разделывается, как указано выше: его надо укоротить и зачистить от изоляции.

Потом с выключателя следует снять декоративные детали – рамку и клавиши.

Выключатель со снятыми декоративными элементами.

Далее надо подключить провода к клеммам. Если терминалы зажимные, то жилы в них просто вставляются. Если винтовые – их надо надежно затянуть отверткой.

Подключение проводов к зажимным клеммам.

Далее затянуть болты разжимных лепестков до полной фиксации прибора в подрозетнике и, если предусмотрено конструкцией, прикрепить к стене саморезами.

Крепление выключателя саморезами.

После этого можно устанавливать обратно пластиковые детали, подавать напряжение и опробовать работу схемы.

Более подробная инструкция по установке выключателя описана отдельной статье.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

• Заземление – желтый провод со светло-зеленой полоской (земля).

• Синий (голубой) провод – ноль.
• Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Клеммные колодки использовать удобнее всего

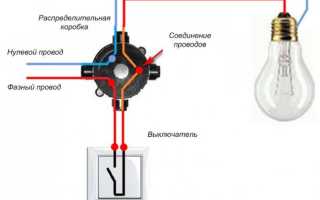

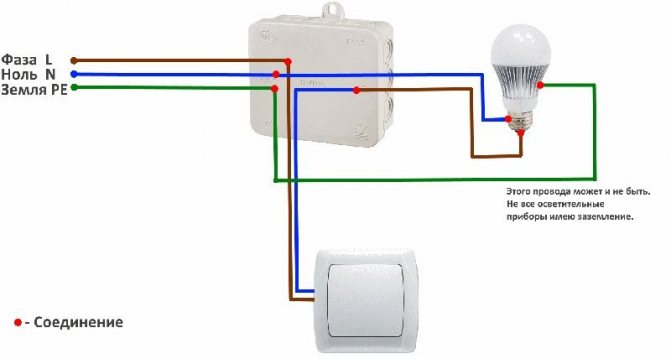

Соединение с применением распределительной коробки

Соединение с использованием распаечной коробки рекомендуется всегда, за исключением реализации схемы управления освещением из нескольких точек с использованием последовательного включения проходных и перекрестных переключателей. В этом случае лучше произвести прокладку кабелей и подключение шлейфом.

Если выбран монтаж с распаечной коробкой, то он производится по следующим принципам:

• от распредщита до коробки прокладывается двухжильный питающий кабель (трехжильный, если есть заземляющий проводник) с фазным и нулевым проводами;
• к каждому светильнику отходит свой двухжильный кабель (трехжильный в сетях TN-S или TN-C-S) с жилами L и N (PE);
• проводники N и PE следуют транзитом через коробку к лампам, при необходимости они ветвятся по числу светильников;
• фазный проводник имеет разрыв, в него подключается коммутационный аппарат согласно схеме;
• к выключателю опускается кабель с соответствующим количеством жил.

Проводник PE при наличии защитного заземления надо прокладывать обязательно, даже если используются светильники без заземления (например, с лампами накаливания). Это поможет в будущем избежать проблем при реконструкции сети.

Рекомендуем просмотреть наглядно как это делают мастера.

Как найти разобраться в проводах?

Люди хорошо знакомые с электросетями, знают как определить фазу и как найти ноль в веере проводов. Но человек, не имеющий постоянного общения с проводкой, может столкнутся со сложностями.

На самом деле в этом нет ничего сложного и при должном подходе каждый сможет справиться с поставленной задачей.

И прежде чем разобраться с инструкцией как подключить светильник, разберёмся как с проводкой.

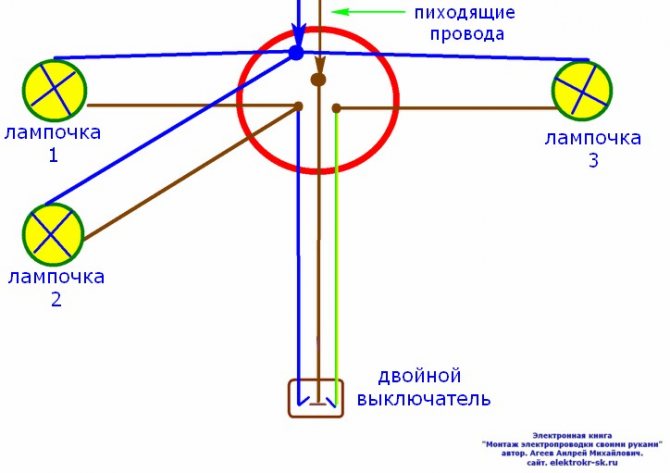

Соединение выключателя с параллельно включенными лампочками

Принципиальных отличий такое включение от обычного не имеет – фазный и нулевой провода тянутся к первому по схеме светильнику, оттуда шлейфом ко второму и так далее. При перегорании одной лампы остальные останутся в работе. Стоит лишь помнить, что в такой схеме выключатель должен быть рассчитан на суммарный ток всех ламп.

Схема параллельного подключения светильников.

Популярные ошибки при подключении светильника

Перед монтажом осветительного прибора нужно внимательно ознакомиться с самыми частыми ошибками, чтобы их избежать.

• Мерцание выключенных ламп.

Это происходит при ошибочной подаче проводов на выключатель. Он должен разрывать «фазу», а не «ноль». В случае неверного подключения напряжение будет всегда находиться в патроне, даже в выключенном состоянии. Это чревато ударом тока во время замены лампочки.

• Неправильная установка двойного выключателя.

Люстра не будет работать нормально, если её входящий провод подключить к «выходу» выключателя. Простым языком, при нажатии каждой клавиши двойного выключателя поочерёдно будут включаться обе секции, а при повторном нажатии на одну из клавиш будет выключаться весь свет. Это очень распространённая ошибка. Для её решения нужно поменять местами обе фазы.

• Перепутывание фазы и нуля.

Вам это будет интересно Правила расположения светильников на натяжном потолке

Очень часто случается, что в светильнике нормально работают не все лампы, а остальные светят недостаточно ярко или не включаются вовсе. Это происходит из-за того, что перепутаны фаза и ноль. Новички часто подключают к первой секции ноль вместо фазы, что приводит к работе только одной секции из двух. Вторая так и не будет работать, ведь на неё не подан ноль.

Схематические примеры подключения

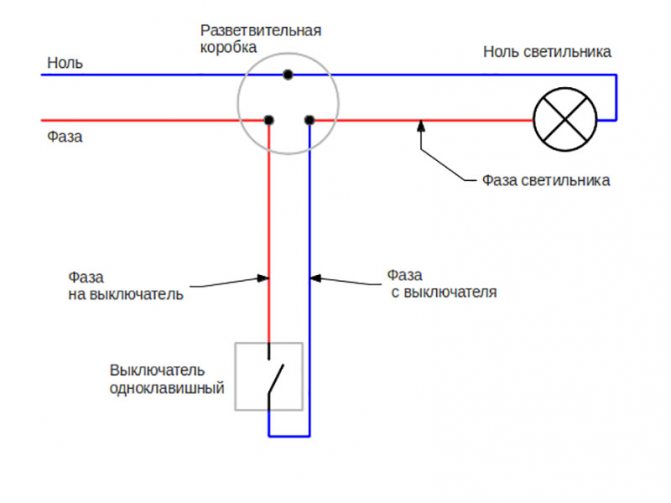

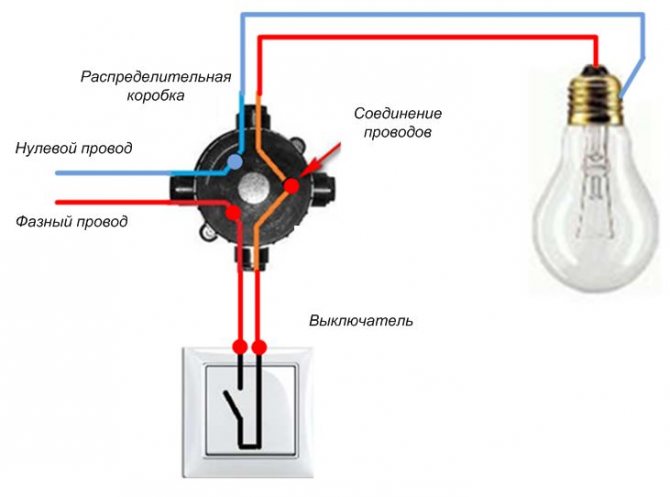

В качестве простого примера рассмотрим как выглядит схема подключения выключателя к одной лампочке (защитное заземление в наличии). От щита в коробку заводится трехжильный кабель, к светильнику также уходит трехжильный. Фазная жила разорвана, в разрыв с помощью двухжильного кабеля включен коммутационный прибор.

Схема прокладки и соединения проводников для варианта с одиночным выключателем.

Подобная схема с тройным включателем и тремя светильниками выглядит намного сложнее. В коробке выполняется большее количество соединений, поэтому надо подобрать распредкоробку размерами побольше.

Схема прокладки и соединения проводников для варианта с тройным прибором.

Еще сложнее выглядит монтаж в коробке схемы с двумя светильниками и двумя двойными проходными переключателями. Такую схему лучше выполнить шлейфом.

Схема прокладки и соединения проводников для варианта с двумя проходными приборами.

Очевидно, что во втором варианте упрощается монтаж и снижается расход кабельной продукции.

Схема прокладки шлейфа и соединения проводников для варианта с двумя проходными приборами.

Подключение светильника и выключателя

Полная сборка схемы осуществляется следующим образом. Подключение выключателя осуществляется в разрыве фазы. В момент его выключения цепь размыкается и напряжение к лампочке уже не подается. Нулевой провод через распределительную коробку соединяется напрямую со светильником. Таким образом, фаза проходя через выключатель, дает возможность включения и выключения лампы, а также ремонта и обслуживания светильника.

Вводный фазный провод, идущий от автомата, соединяется с таким же проводом, идущим к выключателю. Для этого, лучше всего, использовать провода по цвету. Другая фаза, возвратившиеся из выключателя в распределительную коробку, соединяется с питающим проводом, подключаемым к лампе. Нулевые провода лампы и питания также соединяются в распределительной коробке.

После этого, визуально проверяется схема подключения. Провода должны быть правильно соединены между собой. В готовой схеме все скрутки дополнительно уплотняются с помощью плоскогубцев, а сверху надеваются ПХВ трубки и фиксируются изолентой. Скрученные провода аккуратно укладываются в коробку, после чего, она закрывается крышкой.

Размещение проводки в распределительной коробке выполняется следующим образом. Вначале к ней необходимо подвести общий питающий кабель, а затем остальные провода, идущие к выключателю и лампочке. Один провод светильника соединяется с нулевой жилой основного провода, а другой – с проводом выключателя. Второй провод выключателя соединяется с проводником фазы общей сети. В итоге рабочие жилы лампы оказываются соединенными с общей электропроводкой через выключатель.

Ошибки и возможные неисправности

Одна из основных ошибок при подключении включателя – неправильное определение расположения его клемм. Многие считают, что по умолчанию отдельно выполненная клемма всегда общая. Это не так – производители могут располагать терминалы в любом порядке. Поэтому перед началом монтажа надо определить выводы аппарата. Это легко сделать, если на прибор нанесена схема. Если нет – можно воспользоваться мультиметром для прозвонки внутренних соединений. Заодно этот процесс будет проверкой аппарата на исправность.

Другая частая ошибка – неправильное соединение проводников в коробке. Чтобы ее свести к минимуму, надо применять кабели с маркированными жилами. Если жилы одноцветные, после укладки и разделки кабелей их надо вызвонить мультиметром и отмаркировать самостоятельно.

Видео-урок: 5 ошибок при расключении распределительных коробок.

Меры безопасности

Основная мера безопасности при обустройстве проводки – все действия выполнять при снятом напряжении. Если система освещения делается с нуля, то подключение питающего провода к автоматическому выключателю выполняется в последнюю очередь. Если выполняются работы по реконструкции или ремонту уже существующей схемы, надо выполнить технические мероприятия:

• отключить автоматический выключатель (или рубильник) системы освещения;
• принять меры для исключения самопроизвольного или ошибочного включения– отсоединить питающий провод от клеммы автомата;
• если система электроснабжения выполнена по принципу TN-S, то отключенный провод надо подсоединить к шине заземления;
• проверить отсутствие напряжения на фазном проводе.

Важно! Проверять отсутствие напряжения надо непосредственно на месте выполнения работ – в распредкоробке или на клеммах выключателя.

Правила охраны труда при работе в электроустановках также предписывают использование диэлектрических перчаток, ковров, изолированного электроинструмента. Вряд ли у кого-то в быту найдутся испытанные в лаборатории средства защиты, но по возможности их надо использовать. Безопасности много не бывает. По крайне мере, следить за состоянием изоляции ручного инструмента можно визуально. При таком подходе вероятность поражения током во время работы будет минимальна, монтаж будет произведен безошибочно, быстро, прослужит долго и надежно.

Схема подключения выключателя и лампочки

Сегодня специалисты рекомендуют использовать следующие способы соединения проводов в распределительном коробе: Можно выполнить скрутку проводов между собой; Провода опрессовку — этот вариант подходит для промышленных помещений; Сварка и пайка — применяют специальное оборудование; Болтовое соединение; Винтовое соединение; И самый простой, но один из самых надежных — это использование самозажимных соединений. Таким же образом происходит подключение двойного выключателя на две лампочки. Подрозетники — стандартный электромонтажный узел. Особенности эксплуатации выключателей с подсветкой и ламп с пониженным напряжением Светодиодные указатели Сейчас многие люди стремятся модернизировать систему освещения и устанавливают выключатели, оборудованные светодиодами, которые хорошо видны в полумраке. При помощи ножа необходимо равномерно снять зачистить изоляцию с каждого конца провода, на 3 — 4 см.

Также может возникнуть вопрос о том, как можно провести провода по стене под штукатурку и без нее?

Для защиты от короткого замыкания в осветительной сети применяются автоматические выключатели, номинал которых рассчитывается индивидуально, в зависимости от будущей потребляемой мощности всех осветительных приборов подключенных к линии. Это важно для правильной работы схемы а также для безопасности.

Более всего оно подходит для одиночного однолампового светильника.

Ноль направляют на осветительный прибор. Для реализации такой схемы используются двухжильные кабели, в быту, сечением 1,5 мм2 по меди. Последовательное и параллельное подключение ламп

Смотрите также: Энергопаспорт предприятия
