Теплые полы – действительно необходимая для комфорта в жилом доме или квартире система. Монтаж приходится производить под самые разные напольные покрытия. Электрический теплый пол под ламинат станет отличным сочетанием комфорта и качества. Как самостоятельно произвести монтаж? Какую систему «теплого пола» выбрать? Подробнее читайте в данной статье.

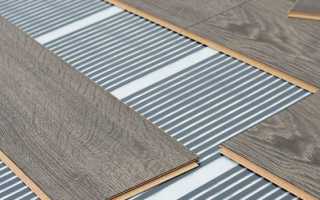

Электрический теплый пол под ламинат
Теплый пол: достоинства и недостатки
Ламинат – покрытие хоть и довольно красивое, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендовано укладывать систему теплых полов. Особенно это касается домов, расположенных в частном секторе, и квартир, находящихся на первом этаже, где холодный воздух снизу очень сильно охлаждает и напольное покрытие. Система теплого пола обеспечит комфортное проживание в таких помещениях всем членам семьи.
Укладка ламината на теплый пол
На заметку! Ламинат – покрытие, реализуемое в магазинах по доступной цене, а потому приобретают его все больше владельцев жилых помещений. Поэтому материал с каждым годом становится популярнее.
Водяной теплый пол под ламинат
Теплые полы – это система, обеспечивающая подогрев напольного покрытия, своеобразное отопление. Как ни странно, история этого способа подогрева насчитывает более 20 веков в общей сложности. Подобие современных систем использовалось для обогрева помещений еще в Древнем Риме и Корее в начале нашей эры. Конечно, об электричестве речи не шло, но тогда в некоторых домах печи строились таким образом, чтобы выходящие из них дым и горячий воздух проходили в специальных полостях под напольным покрытием и тем самым прогревали помещение снизу.
Теплый пол в древнем Риме
Сейчас технологии шагнули вперед – появились современные способы подогрева полов и все они обладают определенными достоинствами:
- комфортные условия проживания в квартире за счет прогрева напольного покрытия и воздуха в нижней части комнаты;
- незаметность системы для глаза;
- возможность использования в любом помещении.
Теплый пол под ламинат
Недостатки у теплого пола практически отсутствуют. К ним можно отнести некоторую сложность монтажа (необходимо укладывать системы под покрытие, и если оно уже было ранее уложено, то его придется разбирать), а также возрастание счетов за коммунальные услуги – электричество или отопление, в зависимости от типа пола.
Мнение эксперта
Афанасьев Е.В.
Главный редактор проекта pol-exp.com Инженер.
Некоторые системы теплого пола (водяные) нельзя укладывать в квартирах, расположенных в старых домах – там не предусмотрена возможность подключения контура обогрева к центральной отопительной системе, и управляющая компания может запретить использовать такие теплые полы. Выход один – приобретение электрической системы обогрева полов.
Именно поэтому речь в статье пойдет лишь об электрических типах теплого пола, использование которых не будет ограничиваться наличием разрешения от управляющей компании на установку. Да и монтаж их гораздо проще, чем водяных систем подогрева.

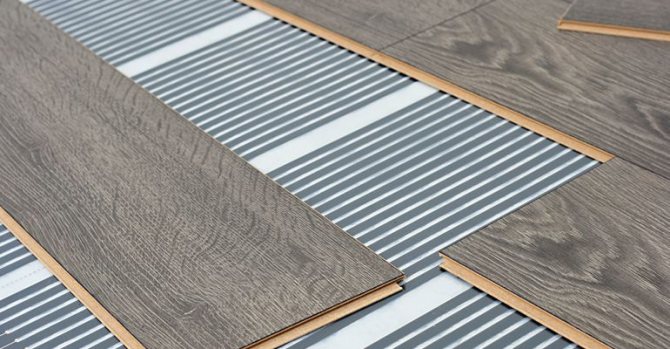

Укладка ламината поверх пленочного теплого пола
Проблема выделения вредных веществ
По физическим и химическим законам во время нагрева ламинатного покрытия происходит выделение ядовитых веществ. Это объясняется воздействием температуры на структуру панелей. Поэтому очень важно учитывать этот фактор при покупке ламината.
Покрытие не должно содержать в своем составе формальдегид, пары которого смертельно опасны для легких каждого человека. Поэтому нужно обращать внимание на наличие значка «HCHO» на упаковке с ламинатом. Если его нет, то и материал можно спокойно укладывать на теплый пол без опасений.
Читайте также:
Виды теплого электрического пола
Существует всего два вида систем электрического теплого пола – это пленочный инфракрасный и кабельный. Также кабельный теплый пол имеет еще подвид – пол из тепломатов. У каждой системы есть свои особенности, достоинства и недостатки. Чтобы понять, чем они отличаются друг от друга, следует познакомиться с ними поближе.
Кабельный теплый пол
Нетрудно догадаться, что эта система подогрева полов представляет собой специальный нагревательный кабель, уложенный определенным способом под напольным покрытием. Необходимую длину кабеля рассчитать каждый сможет самостоятельно – она будет зависеть от размеров и площади помещения. Монтаж производится на армирующую сетку или особую ленту, снабженную специальными фиксаторами.
Кабельный теплый пол
Внимание! Для монтажа кабельного теплого пола обязательно укладывать бетонную стяжку! Ее толщина должна быть около 4 см.
Главными недостатками системы являются высокое потребление электроэнергии с учетом того, что много тепла тратится именно на прогрев бетонной стяжки, и сложность регулировки температуры при необходимости. Еще важно знать (уже на этапе монтажа), где будет располагаться мебель – если система теплого пола будет проходить прямо под диваном или шкафами, будет риск того, что она перегреется и выйдет из строя.
Нагревательный кабель для теплого пола
Конструкция нагревательного кабеля
Под ламинат кабельный теплый пол укладывается редко. Способ монтажа сильно напоминает укладку водяного теплого пола – кабель необходимой длины раскладывается по определенной схеме в стяжку. Вот тут и начинаются проблемы, ограничивающие использование под ламинатом данного вида системы. Дело в том, что если нагревается сначала стяжка, а только потом – все остальное, то наблюдаются проблемы с подложкой, на которую уложен ламинат. Она плохо пропускает тепло. А если отказаться от ее использования, то, к сожалению, шум от работающей нагревательной системы будет раздражать.
Укладка кабельного теплого пола
Тепломаты (термоматы)
Это тоже кабельный вариант системы теплого пола, но здесь элемент, отдающий тепло, то есть сам провод, укладывается в специальные сетчатые маты. Да и кабель несколько тоньше своего собрата, используемого в предыдущем случае. Достоинство этого вида заключается в том, что тут не придется рассчитывать шаг укладки проводов – они будут сразу фиксироваться на необходимом друг от друга расстоянии.
-
Читайте также:
Монтаж термоматов
Важно! Монтаж этого вида системы подогрева довольно прост, толщина стяжки будет уже меньше — примерно на 5-10 мм, что позволяет сэкономить. Да и чаще всего система просто укладываются на готовую стяжку, однако она также практически не используется под ламинат.
Термоматы под ламинат
Инфракрасный теплый пол
Пленочный или инфракрасный теплый пол – один из самых современных способов подогрева напольного покрытия. Система представляет собой тонкий материал, излучающий определенной частоты электромагнитные импульсы (5-25 мкм), которые воздействуют на окружающие предметы и повышают их температуру. Этой особенностью инфракрасный пол очень сильно напоминает солнечные лучи, которые тоже нагревают все вокруг благодаря излучению.
Укладка ламината поверх ИК теплого пола
Достоинства такого способа обогрева заключаются в следующем:
- ламинат перестает выделять вредный формальдегид при нагревании. К сожалению, это вещество содержится в клеевых компонентах, которыми соединяются детали ламелей;
- ламинат не растрескивается и не расходится, а также не расслаивается, что обычно происходит при нагреве его тепломатами или кабелем;
- толщина пола не увеличивается.
Монтаж пленочного теплого пола довольно прост, да и в эксплуатации с ним обычно не возникает проблем. Еще одно достоинство этого вида подогрева – экономия, так как он потребляет меньше электроэнергии, чем другие виды.
Пленочный теплый пол под ламинат
Все ли системы теплых полов подходят под ламинированное покрытие
Если брать в целом, то под такой материал подойдут все виды обогрева. Но есть нюансы, касающиеся выбора материалов, соблюдения инструкций по укладке и эксплуатации. У каждого из вариантов есть свои особенности.
Водяной
Ламинат – весьма требовательное напольное покрытие, которое плохо переносит резкие перепады температур и постоянный перегрев. Поэтому водяная система обогрева будет актуальной только с автономным отоплением, ведь при централизированном владелец не сможет контролировать температурные режимы.
-
Читайте также:
Система водяного обогрева
Водяной теплый пол устанавливается на хорошо утепленное основание, иначе будут слишком большие теплопотери. Для утепления используются разные материалы, удобнее всего брать специальные маты с выступами, которые помогают укладки трубы в форме улитки или спирали. Поверх утепления с трубами обязательна бетонная стяжка с толщиной не меньше 30 мм. Поверх нее уже можно укладывать подложку и финишный слой в виде ламината.
Электрический с греющим кабелем
Вариант кабельного типа универсален, его можно использовать в разных помещениях. Дополнительно система оснащается функцией контроля температур, владелец сможет контролировать обогрев и выставлять его таким образом, чтобы покрытие не повредилось
Нагревательный кабель в готовых рулонах
Как и в случае с водяным контуром, сначала нужно стелить утеплитель. Можно использовать материалы с фольгированным покрытием, которые будут отражать тепло от основания. Также крепят специальные профиля, по которым будет фиксироваться электрический кабель. Между его петлями максимально допустимое расстояние составляет 30 см, при его соблюдении получается равномерный прогрев. Поверх закрепленного кабеля заливается стяжка, монтируется подкладка.
Важно правильно сделать стяжку. Она должна выровнять поверхность, покрыть провода, но не блокировать проход тепла
Оптимальной считают толщину стяжки до 30 мм. Если она толще, то расходы на прогрев значительно увеличатся.
Нанесение цементно-песчаного раствора
Инфракрасный
Технология инфракрасного обогрева пола хорошо сочетается с финишным покрытием в виде ламината. При обустройстве можно все сделать без заливки стяжки, также нет необходимости в монтаже толстого утеплителя, хватит даже тонкого пенополиэтилена. При работе системы покрытие быстро нагревается до заданной температуры, после этого инфракрасное излучение «идет» дальше, нагревая другие предметы. Часто пленочный обогрев используют как самостоятельную систему отопления.
ИК пленка легко поддается порезке
В качестве подложки тоже можно использовать тонкие пленочные варианты. Интенсивность работы системы после установки можно регулировать, задавая любые температурные режимы.
В каких случаях возможна укладка под ламинат?
Чаще всего под ламинат монтируется именно инфракрасный тип теплого пола, реже – с использованием кабеля.
Последовательность элементов при монтаже пленочного пола под ламината
На заметку! Кабельные полы лучше всего укладывать под кафельную плитку в ванной комнате или туалете. Там площади полов небольшие, постоянно включать полы не нужно, а значит, получится существенно снизить расходы на электроэнергию, которую такая система потребляет в больших количествах.
Кабельный теплый пол под плитку
В целом, укладывать ламинат на систему теплых полов вполне безопасно, хотя есть одно «но», о котором должен знать каждый. В основе ламелей лежит плита МДФ, в которой содержится в определенной концентрации формальдегид – вещество, опасное для человеческого здоровья. Ламинат в не нагретом состоянии выделяет в окружающую среду ничтожно мало этого вещества, поэтому такое напольное покрытие может быть уложено даже в детской комнате. Однако под воздействием температур количество выделяемого вещества увеличивается. И чем сильнее нагревается материал, тем больше формальдегида оказывается в воздухе.
Формальдегид в ламинате
Внимание! Симптомы отравления формальдегидом – тошнота, головные боли, воспаление органов дыхания.
Снизить риски отравления поможет использование высококачественного ламината и инфракрасных теплых полов.
По каким критериям нужно выбирать тип ламината
С критериями выбора оптимальной системы обогрева под ламинатные полы мы уже определились, теперь следует подробно узнать, по каким параметрам следует подбирать ламинат.
На 90% ламелия состоит из продуктов деревообработки, поэтому относится к классу деревянных покрытий для пола
Теплопроводность
Главное внимание обращается на коэффициент теплового сопротивления. Если для обыкновенных полов чем больше коэффициент сопротивления – тем лучше, то для теплых все наоборот. В первом случае задача полов не допускать потери тепловой энергии, полы делаются из материалов с низкими значениями тепловодности: натурального дерева, ковролина, утепленного линолеума и т. д.
Выбираем ламинат для теплого пола
Теплые полы должны быстро обогревать помещения и легко передавать энергию от теплоносителя в комнату. Ламинат по этим показателям занимает среднее положение. Он не считается лучшим материалом для обыкновенных полов, для уменьшения потерь необходимо использовать дополнительные утеплители. А для теплых полов есть материалы, намного эффективнее проводящие тепло (керамическая плитка, искусственный гранит, натуральный камень, заливные полы). Такие средние физические характеристики позволяют считать ламинат универсальным материалом для всех типов половых покрытий.
Эффективность работы системы теплого пола напрямую зависит от теплопроводности напольного покрытия, которую можно посмотреть в приведенной ниже таблице
Европейские нормы требуют, чтобы коэффициент теплопроводности финишных покрытий теплых полов не превышал 0,15 м2×К/Вт. По этим показателям материалы полностью отвечают жестким международным стандартам, теплопроводность ламината в пределах 0,1 м2×К/Вт.
Если ламинат монтируется на цементно-песчаную стяжку, то к выбору материалов следует подходить более внимательно. Теплопроводность подложки в большинстве случаев равняется 0,049 м2×К/Вт. Теперь следует рассчитать максимальные значения теплопроводности ламината: 0,15-0,049=0,101. В зависимости от параметров подложки следует подбирать толщину и плотность ламелей, и наоборот, показатели ламелей оказывают влияние на подложку.
Что означают изображения на упаковке ламината
Важно. Несоответствие значений теплопроводности рекомендованным показателям не только негативно влияет на КПД. Потребители пытаются увеличить температуру в помещениях до комфортной, одновременно степень нагрева элементов теплоносителей будет превышать рекомендованные значения. Как следствие – быстрый выход из строя системы подогрева. Эта проблема особенно касается электрических и инфракрасных типов теплых полов.
Устойчивость к высоким температурам
Ламинат изготавливается из отходов деревообрабатывающей промышленности (деревянных опилок), бумаги и лакокрасочных составов. Для соединения основания используются формальдегидные смолы, а это очень вредные соединения, выделяющие в воздух ядовитые химические вещества. Концентрация веществ строго регламентируется соответствующими государственными организациями, нарушать их требования категорически запрещается.
Соответствие класса ламината и типа помещения
Но все мероприятия, направленные на уменьшение выделения вредных соединений, существенно увеличивают себестоимость производства продукции. Еще один нюанс. Контрольные измерения испарений вредных веществ делаются при температуре +22°С, хотя теплые полы нагреваются до +30°С, а в таких условиях количество испарений значительно увеличивается. В целях уменьшения стоимости товаров компании используют специальную градацию, дающую возможность дополнительно оценивать качество продукции и ее пригодность для укладки на полах с подогревом:
- Е0 – на 100 г сухого вещества выделяется ≤ 2,5 мг формальдегида;
- Е1 – на 100 г сухого вещества выделяется ≤ 10 мг формальдегида;
- Е2 – на 100 г сухого вещества выделяется 10–20 мг формальдегида;
- Е3 – на 100 г сухого вещества выделяется 30–60 мг формальдегида.
Что означает маркировка
Для полов с обогревом нужно покупать ламинат с маркировкой Е0, в крайнем случае Е1. Остальные виды применять категорически не рекомендуется.
Практический совет. Нужно внимательно следить за показателями относительной влажности воздуха в помещении. Это рекомендуют как медики, так и производители ламината. Влажность воздуха не должна понижаться ниже 50%, в противном случае появятся проблемы со здоровьем, уменьшится срок эксплуатации половых покрытий, появятся скрипы при ходьбе, пол начнет шататься.
Особенности выбора ламината
Данные производителя ламината
Ответственные производители ламината указывают рекомендованные сферы использования покрытий на заводской упаковке, в том числе и возможность монтажа на полах с подогревом. Этот параметр имеет специальную пиктограмму. Кроме пиктограммы, может присутствовать надпись на английском языке «Underflоor heating», что переводится как «Теплый пол». Это значит, что физические свойства ламината позволяют использовать его в качестве финишного покрытия на полах с подогревом.
Марки ламината
Можно встретить утверждения, что производитель на этикетках указывает не только возможность использования продукции на полах с подогревом, но и тип системы. Это неправда, такие ламели можно монтировать на всех типах теплых полов. Нет отдельных видов ламината для полов с водяным, электрическим или инфракрасным подогревом.
Тип соединения ламелей
Монтаж ламинатных покрытий допускает два вида соединения отдельных ламелей: замковое и клеевое.
Замковые системы ламината
Важно. На теплых полах запрещается соединять ламели клеем, допускается использование только замков. Клеевые соединения не имеют возможности компенсировать неравномерности линейных расширений, возникающих из-за разницы в температурах нагрева.
Следует знать, что системы отопления не монтируются в местах, где планируется размещение тяжелой стационарной мебели или бытовой техники. Полы на этих участках более холодные, расширяются незначительно. Если ламели соединить клеем, то возникает большая вероятность образования вспучиваний.
Замочная система Click
В настоящее время производители используют два типа замков: Click и Lock. Первый замок соединяет два элемента до защелкивания, должен послышаться характерный «клик». Замки Lock почти ничем не отличаются от обыкновенного соединения шип/паз, у них лишь немного изменена геометрия шипа и паза. Оба замка разрешены для использования на теплых полах.
Ламинат и его укладка
Тип подложки
Подложка играет важную роль в эффектности полов с подогревом, имеет различные физические характеристики, может применяться со всеми типами систем.
Не последнюю роль в эффективности работы системы теплого пола, покрытого ламинатом, играет подстилка
Водяной теплый пол представляет собой систему труб малого диаметра, а именно 16 мм, которая подключается к основной системе обогрева дома или централизованному отоплению квартиры
- Полы с водяным обогревом. Подложка под ламинат обязательно используется, толщина не менее 2–3 мм. Дело в том, что цементно-песчаные стяжки не могут гарантировать требуемую ровность поверхности, подложка должна компенсировать все перепады. В противном случае ламинатные ламели будут прогибаться, со временем расшатаются замки и появятся скрипы во время хождения. Устранить неприятные звуки невозможно, придется полностью демонтировать покрытие и устанавливать его заново.
- Полы с электрическим подогревом. Требования к использованию подложки под ламинат идентичны полам с водяными системами.
- Полы с инфракрасными обогревателями. Подложка устанавливается под обогреватели, а ламинат укладывается непосредственно на них. За счет этого существенно повышается эффективность функционирования системы.
Монтаж электрического теплого пола
Инфракрасный или пленочный теплый пол
Важно. Специально для использования под ламинат на теплых полах начала выпускаться новая подложка. Ее отличие от старых вариантов – основание не из вспененного, а из экструдированного полистирола. Это довольно плотный материал, имеющий высокие показатели коэффициента теплопроводности. Кроме того, поверхность имеет небольшие сквозные отверстия, что еще более увеличивает показатели теплопередачи и повышает КПД обогрева.
Такие подложки исправляют проблемы со стяжками и намного лучше проводят тепло, профессиональные строители советуют покупать их вовремя обустройства любых полов с подогревом.
Подложка необходима для правильной укладки ламинированного покрытия
Какой ламинат выбрать?
К выбору ламината, который будет впоследствии укладываться на теплый пол, следует подходить со всей ответственностью. Сориентироваться, на чем заострить внимание, поможет таблица.
Выбор ламината для теплого пола
Таблица. Основные показатели, на которые следует обратить внимание при выборе покрытия.
| Фактор | Рекомендации |
| Коэффициент или показатель теплового сопротивления | Этот показатель отражает теплоизоляционные свойства напольного покрытия: чем он выше, тем эти свойства лучше. Коэффициент не должен быть выше 0,15 м2 К/Вт. На это значение определенное влияние оказывают и характеристики подложки – чем больше ее пористость, тем меньше коэффициент теплового сопротивления. |
| Класс материала | В этом случае класс – это не самый главный показатель, но чем дороже ламинат, тем более качественные материалы для его изготовления использовались и тем меньше формальдегида он будет выделять. Да и изнашиваться будет медленнее. |
| Максимальный показатель температуры пола | Важно знать предельные показатели нагрева ламината, при котором он свои свойства не потеряет. Это около +30 градусов. При этом следует помнить, что нижняя часть ламели будет иметь более высокую температуру, чем верхняя. |
| Способ соединения ламелей | Ламинат, который соединяется при помощи клея, брать не стоит – вещество от нагрева будет терять свои свойства. Лучше приобретать ламели, соединяющиеся между собой специальными замками. |
| Толщина одной ламели | Чем толще ламели, тем меньше тепла поступит в комнату – толстый ламинат хуже пропускает тепло. Но тонкий ламинат довольно хрупкий, имеет слабые соединительные элементы. Лучше всего покупать материал толщиной 8 мм. |
Как выбрать ламинат правильно
Производители предлагают покупателям приобретать специально разработанные виды ламината, которые демонстрируют отличные эксплуатационные свойства при укладке на систему теплого пола. Именно на таких вариантах и следует остановиться. Они не боятся воздействия температур, просты в монтаже и сохраняют красивый внешний вид на протяжении долгого времени.
Технические требования к ламинату
Нельзя приобрести ламинатное покрытие, которое не соответствует условиям монтажа теплого пола. Есть определенные характеристики и требования к панелям перед их установкой на обогревательные элементы. В этот перечень входит:
- высокая теплопроводность материала. Это поможет быстро передавать тепло и транслировать его на поверхность, если теплопроводность будет маленькая, то каким бы мощным не был пол – результат не ощутится;
- толщина панелей до 9 мм, не больше. Через толстые панели тепло не сможет эффективно проходить;
- стойкость к высоким температурам. Если материал не будет приспособлен к нагреву, то он может вздуться и испортиться при первых месяцах эксплуатации;
- только замковое соединение ламелей. Панели на клеевой основе могут деформироваться из-за интенсивного нагрева, так как клей не позволит им двигаться и перемещаться;
- отсутствие пропускаемости формальдегида. Во время нагревания пола происходит выделение вредного вещества из состава панелей – формальдегида. Оно не должно проходить наружу, иначе легкие человека могут сильно пострадать от ядовитых веществ.
Все эти требования необходимо соблюдать при выборе и покупке ламината. Если ошибиться, можно не только испортить материал, но и пожалеть о зря потраченных средствах.
Электрический теплый пол под ламинат: особенности укладки
Каких-то особенных советов для укладки теплого пола под этот тип покрытия нет. Однако важно уделить внимание подложке. Лучше всего приобретать для этих целей экструдированный перфорированный полистирол. Также подойдут и пенофол, и пробка. Однако стоит помнить, что пенофол ни в коем случае не используется, если будет производиться укладка инфракрасного пола. В целом же, производители предлагают приобретать особые подложки для теплых полов. Такие имеются в продаже в специализированных магазинах.
Экструдированный пенополистирол для теплого пола
Пробковая подложка под теплый пол и ламинат
Общие советы
Вне зависимости от типов системы обогрева, есть универсальные рекомендации по монтажу ламинатных полов. Их выполнение позволит уменьшить риски появления неприятных ситуаций, возникающих по вине строителей.
- Цементно-песчаная стяжка должна быть идеально сухой, влажность не более 1,5%. Для этого нужно перед началом укладки ламинатных покрытий прогреть полы, одновременно делаются и испытания надежности всех отдельных элементов системы. Включать отопление следует примерно за две недели до начала работ по укладке финишного покрытия, каждый день температура увеличивается всего на 5°. Следующую неделю основание должно остывать.
Стяжка должна быть не только ровной, но и идеально сухой
- После окончания монтажа ламината первый запуск системы следует делать в таком же темпе, как и для просушки – не быстрее 5° в день. Максимальная температура поверхности пола не может превышать +27°С.
- Обратите внимание, что под мебелью и бытовыми приборами теплые полы не монтируются. Причины две: перегреваются элементы и неэффективность отопления из-за отсутствия движения воздуха. А если у вас со временем возникнет необходимость поменять мебель или изменить ее расположение, то что делать с теплыми полами? Вывод – не спешите принимать окончательное решение об установке ламинатных полов с подогревом.
Инфракрасная пленка для теплого пола под мебель и технику не укладывается
Качество теплого пола зависит от многих факторов, и все они играют важную роль. Не стоит упрощать работы и некоторыми технологическими этапами или советами пренебрегать. Реальный ремонт теплого пола обойдется минимум на порядок дороже, чем виртуальная экономия финансовых средств на стадии установки.
Цены на ламинат «Таркетт»
ламинат таркетт
Видео — Теплый пол своими руками за час
Электрический теплый пол под ламинат — делаем сами
Рассмотрим монтаж двух видов теплого пола под этот тип покрытия – это инфракрасные системы и кабельные.
Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили специальную инструкцию, рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье «Что нужно для тёплого пола?» найдёте полный список всего, что может понадобиться при монтаже.
Монтаж инфракрасного теплого пола
Для того чтобы произвести монтаж пленочного теплого пола, потребуются следующие инструменты и материалы:
- непосредственно сами теплые полы;
- теплоизоляционный материал без фольгированной поверхности;
- зажимы;
- терморегулятор;
- пассатижи;
- ножницы;
- скотч;
- битумная изоляция;
- провода;
- отвертка.
Шаг 1. Производится удаление старого напольного покрытия, бетонное основание выравнивается. При необходимости используется самовыравнивающаяся строительная смесь. Черновой пол тщательно очищается от пыли, песка, строительного мусора.
Удаление старого напольного покрытия
Подготовка основания
Шаг 2. Подготовленная поверхность закрывается теплоизоляцией, листы которой соединяются между собой скотчем.
Стыки заклеиваются скотчем
Шаг 3. Далее производится укладка теплого пола. Термопленка режется на отрезки необходимой длины ножницами. Материал укладывается на теплоизоляцию медной шиной вниз. Резать пленку можно в любом месте, не затрагивая элементы нагрева.
Резка термопленки
Шаг 4. Отрезки инфракрасной пленки соединяются между собой при помощи скотча.
Укладка термопленки
Шаг 5. Далее производится подключение системы. Для этого противоположные концы медной шины изолируются специальным скотчем для изоляции.
Процесс подключения системы
Шаг 6. При помощи пассатижей к термопленке крепятся контактные зажимы.
Далее нужно закрепить контактные зажимы
Для этого используются пассатижи
Шаг 7. Далее провода крепятся к контактным зажимам в соответствии со схемой подключения и изолируются с двух сторон.
Провода крепятся к контактным зажимам
Места подключения изолируются
Еще одно фото процесса
Шаг 8. В теплоизоляции делаются вырезы под провода и контактные зажимы. Это необходимо, чтобы напольное покрытие не вздыбливалось в данных местах.
Делаются вырезы в теплоизоляции
Шаг 9. Устанавливается терморегулятор. К нему подключаются провода согласно инструкции и схеме подключения.
Установка терморегулятора
Процесс подключения терморегулятора
Шаг 10. Теплый пол уложен. Производится укладка ламината.
Видео – Монтаж пленочного теплого пола
Технология монтажа на примере кабельных систем
Шаг 1. Производится подготовка места, где будут монтироваться терморегулятор и датчик нагрева. Первый крепится к стене на высоте не менее 0,3 м от уровня пола. На поверхности стены наносится разметка места расположения прибора и проводов.
Разметка стены под терморегулятор и датчик нагрева
Шаг 2. При помощи перфоратора и специальной насадки (коронки) высверливается отверстие для терморегулятора. Подготавливается канал для укладки проводов – силовой линии. Его сечение – 20х20 мм.
Сверлится отверстие для терморегулятора
Подготовка канала для укладки проводов
Шаг 3. Производится подготовка чернового пола. Тщательно убирается строительный мусор, наносится грунтовка.
Уборка строительного мусора
Нанесение грунтовки
Шаг 4. Производится укладка теплоизоляционного слоя фольгированной стороной наружу. Слои соединяются между собой специальным скотчем.
Процесс укладки фольгированного утеплителя
Шаг 5. Для раскладки кабеля производится монтаж металлической ленты. Она при необходимости нарезается на отрезки нужной длины. Крепится поверх теплоизоляции с шагом от 50 до 100 см. Крепеж производится при помощи саморезов. Главное – не повредить слой гидроизоляции.
Нарезка металлической ленты
Крепление металлической ленты
Еще одно фото процесса
Шаг 6. Производится укладка нагревательных элементов. Кабель укладывается с учетом расположения мебели на расстоянии от стен не менее 5 см, от нагревательных приборов – не менее 10 см. Укладка производится с учетом расчетов шага укладки (производится по формуле). Провода крепятся между «усиками» на монтажной ленте. Укладываются они «змейкой».
Формула расчета шага для укладки нагревательного кабеля
Кабель крепится между «усиками» на монтажной ленте
Укладка нагревательного кабеля
Внимание! Кабель не должен нигде пересекаться и слишком натягиваться!
Шаг 7. Устанавливается датчик температуры. Он должен быть установлен на расстоянии 50-60 см от стены. Провода, ведущие от датчика до терморегулятора, помещаются в специальную гофру, которая укладывается в ранее сделанную щель в стене.
Гофра для проводов, ведущих от датчика к терморегулятору
Шаг 8. Концы монтажных проводов и датчика температуры подключаются к терморегулятору. Проверяется работа системы.
Концы монтажных проводов
Шаг 9. Канал с проводами замазывается строительным раствором.
Канал замазан раствором
Шаг 10. Схема теплого пола рисуется на бумаге с указанием всех элементов на случай проведения ремонтных работ.
Схема теплого пола
Шаг 11. В теплоизоляции делаются технологические отверстия 10х15 см через каждые 30-40 см.
Делаются отверстия в теплоизоляции
Шаг 12. Производится приготовление строительного раствора и формирование цементной стяжки поверх нагревательной системы. Стяжка должна высохнуть при выключенном теплом поле.
Цементная стяжка
Видео – Монтаж кабельного теплого пола
Особенности монтажа
Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.
Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:
- Приобрести термоплёнку в рулоне.
- Теплоотражающий материал и защитную полиэтиленовую плёнку.
- Скотч и ножницы.
- Битумная изоляция (комплект) и контактные зажимы.
- Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.
Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.
Подготовительные работы
Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится
Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки
Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.
Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.
Подключение и изоляция
После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.
Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.
Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.
Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.
После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.
Советы по укладке теплого пола под ламинат
Зная все вышеописанное, можно смонтировать разные системы теплого пола под ламинат, а произвести работы еще лучше помогут дополнительные советы:
- перед укладкой теплого пола нужно составить план раскладки и проводов, и термопленки;
- в квартире с невысокими потолками лучше использовать термопленку, так как она «съедает» меньше высоты;
- для самостоятельного монтажа лучше выбирать систему, не требующую вмешательства специалистов, то есть самую простую;
- в случае если монтируется система теплого пола в частном доме на первом этаже, рекомендуется укладка гидроизоляционного слоя;
- чтобы сэкономить средства на проводах, термодатчик устанавливается примерно посередине помещения;
- конструкция должна монтироваться так, чтобы в будущем была возможность произведения ее ремонта;
- в помещениях с высоким уровнем влажности нельзя использовать термопленку;
- если на инфракрасные полы будет ставиться массивная мебель, то необходимо оборудовать воздушные карманы;
- термопленка не укладывается близко к нагревательным приборам, каминам, печам;
- длина одной полосы термопленки не должна превышать 15 м;
- при минусовой температуре воздуха укладка инфракрасных полов запрещена;
- монтаж пленки следует производить с заземлением конструкции.
Монтаж пленочного теплого пола
После того как система теплого пола будет уложена, а ламинат — настелен, ввод в эксплуатацию необходимо осуществлять не ранее, чем на четвертые сутки по окончанию работ. При этом, как только начнется отопительный сезон, температура должна четко регулироваться: полы постепенно прогреваются до оптимальной температуры (мощность понемногу увеличивается на 5-6 градусов). Снижение должно производиться также постепенно.
Пошаговая инструкция установки ламината на теплый пол
Для примера рассмотрим наиболее удачный вариант пола с подогревом – в качестве нагревателей используются инфракрасные элементы.
Схема подключения ИК теплого пола
Шаг 1. Проверьте комплектность поставки элементов теплого пола: общий размер системы нагрева, регуляторы температуры, выключатели и подложку. Внимательно прочитайте инструкцию пользования от производителей.
Проверка комплектности поставки элементов теплого пола
Терморегулятор
Фольгированная подложка
Инструкцию производителя изучите заранее
Шаг 2. Аккуратно снимите старый ламинат. Если работы выполнять грамотно, то он будет полностью пригодным к повторному использованию. Но при одном условии – такое применение разрешено компанией-производителем. Как и где об этом узнать, мы рассказывали в этой статье выше.
Демонтаж ламината
Практический совет. Ламели пола складывайте по очереди, устанавливаться они будут в обратном порядке. Не перепутайте их положение, в противном случае во время монтажа возникнут проблемы.
Шаг 3. Расстелите на основании специальную фольгированную подложку под инфракрасные нагревательные элементы. Работайте внимательно, не допускайте образования складок. Подложка отлично режется обыкновенным монтажным ножом. Если полосы не помещаются по ширине комнаты или она имеет неправильную форму, то алгоритм укладки придется немного изменить.
Укладка фольгированной подложки
- Расстелите полосы подкладки по краям комнаты. На неровном участке образуется стык различной ширины.
- Острым концом монтажного ножика сделайте прорезь в месте нахлеста. Инструмент нужно сильно прижимать, резать сразу две полосы.
- Снимите верхний и нижний отрезанные излишки. У вас получится идеальный стык.
Стыки проклеиваются скотчем
Он не будет ровным, зато подложка ляжет в один слой. Если есть желание стык сделать ровным, то излишки нужно отрезать по наперед начерченной линии. Но это лишняя трата времени, для системы важно только чтобы полностью отсутствовали щели примыкания и не наблюдалось перехлестов. Чтобы подложка не сдвигалась во время монтажа обогревательных пластин и ламината, приклейте ее обыкновенным скотчем.
Шаг 4. Приступайте к монтажу теплого пола, при этом учитывайте, где будет располагаться тяжелая мебель, под ней пол не должен греться. Обращайте внимание на расположение лицевой стороны элементов, соблюдайте рекомендации производителей.
Обращайте внимание на расположение лицевой стороны элементов
Предварительно расстелите обогреватели, продумайте схему их окончательной установки и подключения. Все контактные группы должны располагаться в одном месте около стены. Чем меньше придется штробить внутренние межкомнатные перегородки – тем лучше.
ИК обогреватели нужно предварительно расстелить
Пленка режется между полосами
Шаг 5. Заклейте контакты отрезанных краев инфракрасных ковров, материал продается в комплекте с системой. Вставьте на место зажим и сожмите контакты. Изолируйте места подключений.
Изоляция места среза
Обрезка излишков изоляционного материала
Важно. Помните, что алюминиевая фольга отлично проводит электрический ток, очень тщательно изолируйте все контакты. При возникновении малейших сомнений в надежности сделайте повторную изоляцию.
Вставляется клемма
Подключать провода нужно в соответствии с инструкцией производителя
Изоляция контакта специальными битумными накладками (идут в комплекте)
Для предупреждения намокания инфракрасных нагревателей можно их закрыть обыкновенной полиэтиленовой пленкой. Но так поступают не все строители, эти элементы и без нее имеют надежную гидрозащиту.
Установка терморегулятора
Система подогрева готова, можно начинать установку ламината. Алгоритм работ обыкновенный, никаких отличий от простых полов нет. Кроме одного – ламели монтируются непосредственно на инфракрасные системы, дополнительная подкладка не используется.
Укладка ламината поверх ИК теплого пола
Важные моменты при выборе ламината для теплого пола
Совместимость теплого пола и ламината зависит от характеристик самого ламинированного изделия.
Поэтому при выборе ламината рекомендуется учитывать следующие важные моменты.
Первый важный момент
Ламинат должен обладать требуемыми характеристиками, т.к. для укладки на теплый пол подходит только тот ламинат, на упаковке которого имеются соответствующие значки, означающие, что ламинат не боится повышения температуры:
Или такой значок с надписью «Warm Wasser» обозначает, что данный ламинат можно укладывать на водяной теплый пол.
Другие виды ламината, не имеющие маркировки, обозначающей возможность монтажа на теплые полы, при нагреве будут деформироваться, разрушаться, а также из них могут испаряться вредные вещества.
Это связано с тем, что технология производства ламината предназначенного для укладки его на теплые полы отличается, как по стоимости, так и по качеству выпускаемой продукции.
Плотность такого ламината выше обычного примерно в 1,5 раза, поэтому он выдерживает более высокие температуры.
Второй важный момент
Вредные вещества, содержащиеся в ламинате не должны превышать допустимых норм, в противном случае, при нагреве от 26 градусов и выше, из ламината будут выделяться ядовитые пары формальдегида, причиняя вред здоровью людей, находящихся в помещении.
Чтобы подобного не происходило, следует выбирать ламинат со значком первого или нулевого класса эмиссии формальдегида, где «HCHO» — формула формальдегида.
Класс эмиссии – это показатель содержания вредных веществ в отделочных материалах, в т.ч. и в ламинированных напольных покрытиях.
Данные вещества сами по себе не наносят вред, но вредны их испарения, и происходят они при нагреве или повышенной влажности.
Самой экологически чистой, является продукция с маркировкой «Е0», на сегодняшний день такие изделия довольно сложно найти.
Наиболее часто для укладки на теплый пол используют ламинат с маркировкой «Е1».
Значок «Е1» означает минимальное содержание формальдегида – менее 10мг на 100г сухого материала.
О монтаже пола с обогревом
Любая отопительная система предполагает проведение ряда работ. Монтаж производят поэтапно, начиная с замера площади помещения, вычисления нужного количества всех материалов и непосредственной укладки всех слоёв под ламинированное покрытие.
Сначала начинают готовить поверхность: устраняют трещины, сколы, пол выравнивается. После всех работ нужно будет произвести зачистку от строительного мусора и пыли.
На следующем этапе укладывают гидроизоляционный слой, причём у него должно быть теплоотражающее покрытие.
Если это укладка водяного пола, то на выровненную поверхность сначала выкладывают демпферную сетку, затем трубы, которые подключают к коллекторам.
После пробного пуска всё покрывают слоем песчано-цементной стяжки с армирующей сеткой. На высохшую стяжку прекрасно ляжет самовыравнивающаяся смесь. Всё, теперь дело за подложкой и ламинированной доской.
Инфракрасный нагрев отличается тем, что нужно нарезать плёночное покрытие и уложить его, подключив после к электросети. Потребуется установить термостат.
Полосы ИК тёплого пола подключают параллельно, а плёнку закрепляют скотчем на подложке. Требуется внимательное закрепление контактных зажимов.
При выборе электрического нагрева, используют полимерную матрицу, по которой будут укладывать саморегулирующийся кабель.
