Заливка водяных полов своими руками: важные тонкости

Правильный монтаж системы «теплый пол» – необходимое условие долгосрочного функционирования теплых полов. Но не менее значимым является качество стяжки поверх теплого пола, ведь именно она является финишным этапом его обустройства. Бетонирование поверх теплого пола – это основание пола, и на него будет направлена вся статическая нагрузка, предусмотренная для полов. Значит, не должно вызывать сомнений, что прочность является одним из главных свойств. А для стяжки над теплым полом еще и теплопроводность.

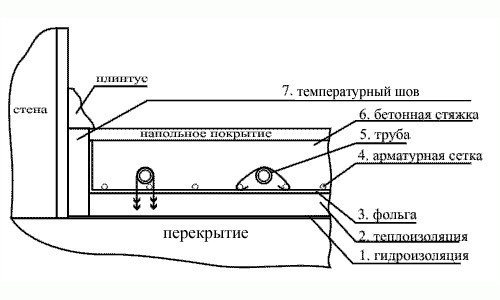

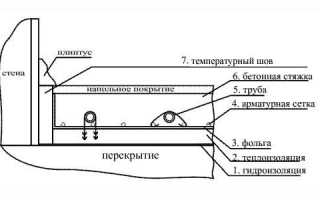

Схема теплого пола.

Сейчас мы раскроем все секреты, которые скрывает в себе технология бетонирования поверхностей полов, и научим, как своими руками правильно обустроить стяжку поверх смонтированной системы «теплый пол».

Для начала определим инструменты, которые понадобятся для реализации амбициозного плана обустройства своими руками. Любые строительные работы нужно начинать лишь при наличии рулетки и уровня. А так как работать будем с растворами, то необходимо запастись шпателем, мастерком, правилом, валиком или щеткой для распределения и специальной насадкой-венчиком для дрели, которую будем использовать для замешивания. А так как бетонировать будем своими руками, то не лишними будут рабочие рукавицы.

Монтаж теплого пола с водяным обогревом.

Рассмотрим вариант, когда поверхность пола предварительно будет выровнена перед началом монтажа системы. Толщина над нагревательными элементами в данном случае будет везде одинаковой.

Принимаясь за бетонирование, необходимо серьезно изучить все нюансы и технологию этого процесса. Технология обустройства стяжки не терпит спешки и безответственности. Если погрешности, допущенные на стадии монтажа нагревательных элементов, можно выявить во время тестирования системы и вовремя устранить, то на этапе предельная внимательность обезопасит вас от тяжело устранимых ошибок, так как исправить их без консультации профессионалов не удастся.

Популярность теплых полов

Сегодня теплые полы множество людей выбирают для обустройства отопительной системы своего дома. Они экономичны, безопасны и создают комфортный для человека тепловой режим. Такие полы равномерно прогреваются сами и нагревают воздух в помещении. Вы сами включаете и выключаете при необходимости. Тёплые водяные полы состоят из полимерных труб, вмонтированных в пол. Их укладывают между основанием и наружным покрытием. Вода разогревается с помощью газового котла или центрального отопления. Циркулируя по трубам, она равномерно прогревает пол, если его заливка произведена правильно.

Водяные тёплые полы – отличное дополнение к основной системой отопления в квартире или доме.

Как выбрать смесь

Ответом на вопрос о том, чем залить водяной теплый пол, самовыравнивающийся материал является просто отличным. Но для того чтобы в конечном итоге получить прочное покрытие, такую смесь, конечно же, нужно правильно выбрать.

Состав самовыравнивающиеся материалы могут иметь разный. Приобретать для помещений с водяными полами стоит, конечно же, смеси, предназначенные для грубой заливки. Использование декоративного состава в данном случае вряд ли будет правильным решением. Полы с проложенными в них трубами в дальнейшем все же лучше отделать каким-нибудь красивым облицовочным материалом. Финишные декоративные самовыравнивающиеся смеси выглядят очень эффектно, однако их, к сожалению, нельзя укладывать толстым слоем.

Использовать для заливки водяного теплого пола специалисты рекомендуют самовыравнивающиеся смеси, изготовленные на основе цемента. Но при желании такую работу можно выполнить и с применением гипсового состава.

Бетонная заливка (стяжка)

Наиболее традиционным способом заливки теплых полов является технология заливки монолитной бетонной стяжкой. Этот метод требует больших трудовых и временных затрат. Для уменьшения толщины слоя стяжки вместо армирующей сетки – используют фиброволокно, а при приготовлении смеси в нее добавляют пластификаторы.

Финишное напольное покрытие можно укладывать лишь после того, как бетонная заливка полностью высохнет. Необходимое для этого время зависит от температуры, погоды, толщины бетонного слоя. Иногда на полное высыхание требуется до четырех недель.

Выбор системы водяных полов

На практике используют 3 вида систем теплых водяных полов, зависящих от выбора основания: бетонная система, настильная и деревянная.

Бетонная система более удобна в случаях монтажа теплого пола на первом этаже. Для этого необходимо подготовить основу. Для начала убирается плодородный слой земли. Стелется на землю пароизоляционная пленка, песочная подушка (слой песка), после заливается вся площадь комнаты так же, как и фундамент, щебнем и раствором. Лучше всего заниматься этим в летний сезон, потому что важно, чтобы такая основа до установки теплого пола хорошо высохла.

Бетонную систему установки теплого пола вполне можно использовать и на 2 и так далее этажах, но следует помнить о том, что стены должны будут выдерживать более тяжелый вес. Так как в сравнении с деревом бетонная заливка намного тяжелее. Да и работать с раствором, со стяжкой на верхних этажах гораздо сложнее.

Деревянную систему чаще выбирают для деревянных домов. С таким материалом гораздо удобнее и легче работать, но есть у деревянной конструкции минус – возможность размножения мышей и так далее между конструкциями. Так же обстоит дело и с настильной системой. По части пожарной безопасности, конечно, надежнее бетонный вариант. Выбирая систему, следует помнить и о своих финансовых возможностях: бетонная стяжка обходится чуть дороже остальных видов.

Стяжка полусухой смесью

Для ускорения процесса строительства применяется метод укладки теплых полов с помощью полусухой смеси. Более быстрое высыхание происходит благодаря меньшему количеству воды в растворе.

Стяжка застывает быстро и обладает высокой прочностью. Кроме того пористая структура стяжки из полусухой смеси увеличивает тепло- и звукоизоляцию. После высыхания такой стяжки практически никогда не проявляются дефекты типа усадки или трещин, что случается в случае заливки пола обычным цементным раствором. Стоимость укладки полов этим методом получается ниже, чем обычной бетонной смесью.

Технология укладки

Далее давайте посмотрим, как заливать пол при использовании полусухой смеси правильно. Укладываются такие составы на водяные теплые системы практически по такой же методике, что и бетонные. Монтировать, однако, материал этой разновидности все же несколько сложнее. Ведь текстуру он имеет более густую.

Все образующиеся на таком покрытии во время выравнивая ямки следует заполнять дополнительной порцией раствора. После разравнивания такое основание полагается еще и тщательно затирать. До выполнения этой процедуры выжидают примерно полчаса. За это время смесь уже успеет немного затвердеть.

Процедура укладки полусухой смеси

Прежде чем начать процесс заливки бетона, нужно тщательно, лучше всего мощным пылесосом, полностью очистить всю поверхность пола и уложить гидроизоляцию. По нижнему краю стены прокладывается защитная демпферная лента. Выложив на полу трубы, необходимо выставить маяки и приступить к подготовке раствора. Лучше всего воспользоваться готовыми сухими смесями. Воды в раствор добавляется совсем немного, нужно добиться такой консистенции, что бы при сжатии рукой небольшой порции смеси не выделялась жидкость, и комок не распадался. Это значит, раствор получился нужной плотности и можно начинать укладку смеси. Смесь равномерно раскладывается по основанию слоем толщиной 3-4 см. Через полчаса после окончания укладки смеси проводится затирка и утрамбовка поверхности. Для этого понадобиться затирочная машина с металлическими дисками.

Процедура стяжки полов полусухой смесью несложная и подвластна даже для выполнения одному человеку.

Как заливать пол при использовании бетона

Производят эту процедуру по очень простой технологии. На начальном этапе по периметру помещения крепят демпферную ленту. Бетон забирают из мешалки ведрами и разливают по полу. Предварительно с применением специальных подставок в помещении монтируют направляющие маяки.

Налитый на пол бетон тщательно разравнивают длинным правилом. При использовании такой технологии покрытие в конечном итоге получается максимально ровным и аккуратным.

Маяки при заливке такого покрытия устанавливают обычно с шагом в 1.5 м. Толщина самой бетонной стяжки не должна быть меньше 3 см. В противном случае покрытие в последующем очень быстро растрескается.

Через два часа после заливки маяки из покрытия следует аккуратно вытащить. Оставшиеся после них щели на заключительном этапе заделывают раствором и затирают малярной теркой.

Настильная система

Когда проводится отопление в легких каркасных конструкциях, применяется система теплых полов настильного типа. В процессе монтажа таких полов, для равномерного распределения тепла, между трубами с водой укладывают профильные алюминиевые пластины, для обеспечения их плотного прилегания к трубам. Сверху на пластины размещают влагопоглощающую прокладку из вспененного полиэтилена или другого аналогичного материала.

Для монтажа такого обогрева требуется минимальное время и сразу после укладки покрытия, теплый пол готов к использованию. Настильный тип теплых полов чаще всего используют для монтажа систем обогрева мансард или домов с деревянными перекрытиями.

Подготовительные мероприятия

Картинка 2.Укладка труб, подключение к коллекторам.

Для сборки отопительной системы выбраются трубы:

• Самая надежная, но дорогая – медная труба.
• Трехслойная труба из: сшитого полиэтилена, фольги алюминиевой, пластика.
• Термоустойчивого пластика со слоем поливинилэтилена.
• Гофрированные нержавеющие трубы.

По схеме укладывается трубный контур на уложенный изоляционный материал поверх черновой стяжки. Трубы закрепляются, что не позволит им смещаться во время монтажа и заливки, обеспечит правильное положение по схеме монтажа.

Закрепляются они по технологии такими способами:

• фиксаторами пленки, которая стелется на изоляционный материал;
• скобами, которые закрепляются в дюбеля к основанию;
• вдавливаются в вырезы между монтажными планками, закрепленными на фольгированном пенополистироле (он укладывается на изоляцию);
• привязываются к уложенной на пленку металлической сетке (сетка должна стоять на пластиковых стойках или кусочках керамической плитки, высота которых не меньше 10 мм).

Картинка 3. Закрепление труб на металлическую сетку.

После закрепления контур подключается к коллектору. На входе устанавливается механический фильтр, шаровой кран (такой же устанавливается на выходе).

На входной трубе или на сточной врезается тройник, к которому подключается опрессовочный насос. Тройник будет закрыт заглушкой после проведения проверки.

Заполнение системы и проведение ее испытаний

Собранный контур отопления проверяется на герметичность перед тем, как залить теплый пол. Из водопроводного крана наполняется система через входной кран.

Кран на водопроводе открывается наполовину, чтобы снизить давление поступающей в систему воды. На выходе проверяется чистота вытекающей воды и наличие воздуха в виде пузырьков.

Эта промывка делается для выведения технологического масляного налета и мусора, который попадает при производстве самой трубы и монтаже контура.

Когда система промыта и из трубы выходит чистая вода без воздуха, сливной кран перекрывается. Входной кран для подачи воды остается открытым для заполнения всех контуров в смежных комнатах.

Проверка герметичности

Внимательно просматривается система на предмет протекания. Теперь проверяется герметичность системы под давлением. Для этого используется опрессовочный насос, создается давление до 6 атмосфер.

При заданном параметре проверяется герметичность системы. Если замечена малейшая влажность на водяной трубе, нужно ее заменить.

Также проверяется герметичность на стыках подключения к коллектору. Каждые 30-40 минут давление подкачивается до нужных 6 атмосфер, если замечено снижение.

Спад давления показывает, что в системе еще присутствует воздух, а также эластичные трубы незначительно расширяются, показатель следует повысить до указанного. Заполненная система оставляется на сутки.

После последнего осмотра давление снижается до состояния (2 атм.), после чего провести заливку водяного теплого пола.

Установка демпферных лент, армирование

Защитная полоса, которая установлена до настилания системы, закреплена к стене. После заливания полной толщины теплого пола лента может выглядывать из-за края стяжки.

Лишнее после высыхания бетона аккуратно срезается. В помещениях, которые по площади превышают 20 м², предусматривается укладка ленты Т-образной формы между стяжками смежных контуров.

Важно! Если труба лежит над стыком укладки межконтурной демпферной полосы, потребуется надеть на нее гофру для надежности.

Установка системы маяков

Выравнивание поверхности проводится по маячкам. Хорошо проводить эту работу при помощи лазерного приспособления, которое можно взять на время. Для маячков используется профиль, высота стенки которого 28 мм.

Высота профиля подходит для выравнивания стяжки, так как бетонный слой должен быть не меньше 40 мм. Профиль легко вынимается из застывшего бетона, используется повторно.

Профильные линии располагаются через каждый метр. Так как основание после черновой стяжки ровное, выравнивание заливки верхнего горизонта не составляет большого труда. По линиям маячков выставляются профили, закрепляются на горках бетонной смеси.

Чтобы профили не прогибались, были надежно зафиксированными, в основание ввинчиваются нагели (крупные саморезы с винтовой насечкой). Профили укладываются на их шляпки.

Заливка стяжки теплого пола

Заливать теплый водяной пол нужно особым раствором. Основной состав –(1:3) цемента и песка.

Важно! Герметичность мешка, дата производства цемента проверяются обязательно при покупке.

Основной состав потребуется дополнить определенными ингредиентами:

• Вещество, которое придаст раствору эластичность. Пластификатор покупается в строительном магазине, применяется по инструкции.
• Погашает внутреннюю вибрацию при нагревании волокна полипропиленовой или базальтовой фибры.
• Марка цемента только ПЦ-400, дата изготовления которого не больше 6 месяцев.
• Песок сухой и просеяный.
• Пластификатор имеет жидкую консистенцию, потому вода вводится в раствор поэтапно.

Приготовление раствора для заливки

Раствор до однородной консистенции вымешивается в бетономешалке или при помощи строительного фена – тогда можно заливать теплый пол. Ручные приспособления для этой работы не подходят. Рукой или дрелью с насадкой невозможно вымешать бетонную массу.

Составные части отмеряются на одну порцию вымешивания в бетономешалке. Первой заливается половина воды и пластификатор в емкость для перемешивания. Во время перемешивания всыпается половина цемента и песок.

Небольшими частями вводится фибра, потом досыпается другая порция цемента и при потребности доливается вода. Процесс перемешивания длится 4-7 минут после последней загрузки состава.

При выкладывании горки из смеси, она не должна расплываться, а только осесть наполовину.

Заливка раствора и выравнивание стяжки

Залить и выровнять теплый водяной пол нужно в течение дня. Заливка начинается от угла комнаты противоположного выходу по линиям между маячками.

Важно! Раствор должен заполнить все пустые пространства – внимательно за этим нужно следить.

Распределяется смесь лопатой или наливается из ведра, потом разравнивается мастерком. Углубления, которые появляются на поверхности, сразу заполняются. Наплывы корректируются строительным правилом.

Поверхность получается без изъянов, если работы проведены правильно. Просыхает сырая поверхность двое суток при температуре +15° до +25°. В комнате не должно быть сквозняков и участков, нагретых солнечными лучами.

После высыхания проводится ревизия стяжки. Шероховатости и неровности убираются острой стороной правила. Остатки и мусор выметается или убираются пылесосом. Стяжка увлажняется из распылителя, накрывается пленкой, остается укрытой на 24 часа.

Теперь профили вынимаются, вывинчиваются нагели. Изъяны, которые появились после выемки профилей, заливаются. Для этого используется редкий бетонный раствор. Также можно использовать раствор на основе плиточного клея.

Подготовленная плоскость увлажняется, укрывается полиэтиленовой пленкой и оставляется на сутки. Увлажнение и суточное дозревание проводится месяц.

Общий вид цементно-песчаной стяжки для теплого пола

Важно! Не разрешается включать систему теплого обогрева, чтобы сушить бетон, это категорический запрет.

Полусухая стяжка

Проверенный временем иной вид заполнения слоя. Теплый водяной пол заполняется полусухой смесью. Основное различие – это введение половины жидкости для замешивания смеси. Компонент раствора, как и жидкого – фибра.

В строительном магазине можно купить готовую Скомпонированную сухую смесь можно купить в строительном магазине, но можно приготовить ее дома, для чего потребуется:

• цемент марки МЦ 400, 1 часть;
• просеянный речной песок, 3 части;
• фибра, ½ части на 1м³ смеси.

В емкость засыпается сухая смесь, дополняется фиброй, перемешивается до однородной консистенции. В состав вливается часть воды, перемешивается. Правильное количество воды определяется вручную.

Смесь сжимается в руке. В рассыпчатую массу нужно добавить воды, а если раствор держит форму он готовый к использованию.

Заполнять пустоты таким раствором нужно с особой внимательностью. Пластичность полусухой смеси жесткая, потому для укладки потребуется приложить много усилий. Также кропотливой работой является выравнивание бетонной плоскости.

Время для высыхания тратится меньше, поверхность не имеет трещин и усадок. Резкие перемены температур не влияют на качество заливки. Один недостаток – поверхность боится повышенной влажности.

Сухая стяжка

Такой вид выравнивания поверхности используется редко. В состав входит только один компонент – мелкий керамзит. Финишная поверхность накрывается специальными жесткими влагоотталкивающими плитами ПВХ.

Для финишного выравнивания поверхности для укладки напольного покрытия используется наливная самовыравнивающаяся смесь.

Некоторые особенности использования наливных самовыравнивающихся составов

Качественный продукт покупается в строительном магазине. Перед покупкой проверяется сертификат качества. Кроме технической характеристики в документе прописывается наличие вредоносных компонентов для здоровья, которых не должно быть.

Фасовка сухого порошка – герметические мешки, что тоже требуется проверить при покупке. Раствор готовится перед применением. На поверхность наносится грунтовка без компонентов, которые создают после высыхания шереховатость.

Строительным миксером перемешивается бетонный состав до однородной массы. Начиная с дальнего угла, равномерно распределяется по системе.

Выравнивание, выведение пузырьков проводится с помощью игольчатого валика или щетки. Заливка высыхает за сутки. В комнате не должно быть сквозняка, солнечных жарких лучей.
