Из-за скопления кислорода и углекислого газа в системах отопления появляются воздушные пробки. Чаще всего эта проблема возникает после длительного простоя, например, по окончании летнего сезона перед первым её запуском, после ремонта или замены каких-либо деталей. Поэтому, чтобы обогрев помещения был полноценным и не вызывал дискомфорта, нужно знать, как удалить воздух из системы отопления в частном доме.

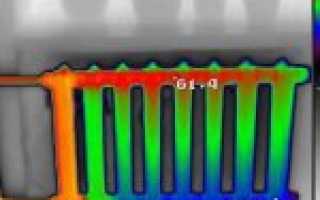

Так выглядет завоздушивание системы на тепловизоре
Устранение воздушной пробки
- открытый или закрытый тип системы;
- естественная или принудительная циркуляция теплоносителя;
- верхний или нижний вариант разводки труб;
- соблюдены ли уклоны труб по горизонтали.
Спускной кран на радиаторе
В многоквартирных домах у жильцов не возникает вопроса, как спустить воздух с отопления, об этом должны беспокоиться специалисты управляющей компании. Хотя в старых пятиэтажках так устроено отопление, что спустить воздух из него возможно только через радиатор в квартире верхнего этажа, и заниматься этим периодически приходится самим жильцам. Более острой выглядит проблема завоздушивания для владельцев частных домов, имеющих автономное отопление — спустить воздух периодически бывает необходимо. Чтобы спустить воздух из радиатора водяного отопления, применяется игольчатый воздушный клапан, т.н. кран Маевского. Такое устройство устанавливают в верхнем торце радиаторной батареи, вместо заглушки. Иногда его также применяют для спуска воздуха из трубы полотенцесушителя. Различные модели кранов Маевского несколько различаются, поэтому перед тем как спустить воздух в радиаторах отопления, нужно ознакомиться с инструкцией. Открывают клапан крана или рожковым ключом, или обычной отверткой, или просто рукой.
Рассмотрим, как спустить воздушную пробку из батареи отопления при помощи установленного на ней крана Маевского:
- подготовить инструменты (ключ или отвертку) и емкость для сбора воды;
- открыть полностью термостат, затем открутить на пол-оборота кран Маевского;
- воздух начнет выходить через клапан с легким шипением;
- подставить емкость и держать клапан открытым, так как спускать воздух из радиатора отопления нужно, пока не потечет вода;
- при появлении плотной струйки воды можно закрутить кран.
Спуск воздуха через расширительный бак
В частных домах устройство отопительных систем бывает различным, оно зависит от особенностей планировки зданий. Для разных типов систем применяются соответствующие расширительные баки — открытые или закрытые. Поэтому индивидуальным домовладельцам чаще приходится задумываться, как целесообразнее — спустить воздух из радиатора отопления или через расширительный бак.
В системе открытого типа пузырьки воздуха имеют свободный выход через расширительный бак, установленный на чердаке. Если нормально работает отопление, спускать воздух из системы нет необходимости, поскольку он выходит сам. Но жидкость постепенно испаряется, и уровень воды в открытом расширительном баке может опуститься настолько низко, что в верхней части подающего трубопровода появится воздушная пробка. При этом циркуляция теплоносителя замедлится или совсем прекратится, и в этой ситуации уже должна идти речь о том, как спустить воздух из отопительной системы.
Чтобы выгнать воздушную пробку, можно долить воды в расширительный бак сверху, но лучше пополнить объем жидкости в системе через нижний кран, подключенный к водопроводу. Поступающая снизу вода заполнит пустоту в трубе и выдавит воздух наружу через отверстие расширительного бака.
бака закрытого типа
В закрытых системах используются мембранные расширительные баки. Иногда в них происходит разрыв мембраны, и тогда в систему попадает воздух. Если удается установить, что причина завоздушивания — неисправный расширительный бак, его придется заменить. Но перед началом ремонта, до того как спускать воду из системы отопления, нужно подготовить всё необходимое, чтобы не оставлять надолго дом без тепла.
Способы решения проблемы
Чтобы не допускать завоздушиваний системы отопления, следует грамотно ее спроектировать и смонтировать, периодически очищать и заливать теплоноситель без излишней торопливости. Рассмотрим основные способы, помогающие избегать подобных негативных проявлений.
Правильный монтаж
В системах отопления, в которых тепловой носитель циркулирует естественным образом, при верхнем типе разводки воздух удаляется через крышку расширительной емкости. Во время монтирования такой системы подающая магистраль устанавливается так, чтобы она подходила к баку вертикально.
Бак, обеспечивающий свободное пространство под расширение нагреваемого теплового носителя, должен устанавливаться в верхней точке всей системы, чтобы обеспечивать естественное поступление жидкости в системный контур.
Обратная линия тоже устанавливается с наклоном, по которому свободно перемещается жидкость.
Правильный монтаж поможет избежать воздуха в системе отопления
Если монтаж отопительной системы выполнен без ошибок, то появляющийся внутри контура воздух будет постепенно выдавливаться горячей жидкостью в верхнюю точку, покидая трубы через открытую крышку расширительной емкости.
Установка воздухоотводчиков
Как своевременно убрать воздух, накопившийся в системе отопления?
В верхней части системы отопления необходимо установить открытый расширительный бак, а герметично закрытый расположить в месте, где обратка попадает в котел (до входа трубы).
Заполнение отопительного контура теплоносителем
Чтобы отопительная система работала правильно, ее следует промывать, а затем заново заполнять водой. Нередко именно на этом этапе в контур просачивается воздух.
Это происходит из-за неправильных действий во время заполнения контура. В частности, воздух может быть захвачен слишком стремительным потоком воды, как упоминалось ранее.
Читайте также:
Схема расширительного бака открытого отопительного контура позволяет составить представление о порядке заполнения такой системы теплоносителем после промывки
Кроме того, правильное заполнение контура способствует также более быстрому удалению той части воздушных масс, которые растворены в теплоносителе.
Для начала имеет смысл рассмотреть пример заполнения открытой отопительной системы, в самой верхней точке которой расположен расширительный бак.
Заполнять теплоносителем такой контур следует, начиная с самой нижней его части. Для этих целей внизу в систему вмонтирован запорный кран, через который осуществляется подача водопроводной воды в систему.
В правильно устроенном расширительном баке имеется специальный патрубок, который защищает его от перелива.
На этот патрубок следует надеть шланг такой длины, чтобы его второй конец был выведен на участок и находился вне дома. Перед началом заполнения системы следует позаботиться об отопительном котле.
Его на это время рекомендуется отключить от системы, чтобы не сработали защитные модули этого агрегата.
После того, как эти подготовительные мероприятия выполнены, можно начинать заполнение контура. Кран в нижней части контура, через который поступает водопроводная вода, открывают таким образом, чтобы вода заполняла трубы очень медленно.
Рекомендуемая скорость потока при заполнении должна быть примерно в три раза меньше, чем максимально возможная. Это значит, что кран следует отвернуть не полностью, а только на одну треть просвета трубы
Медленное заполнение продолжают до тех пор, пока вода не потечет через шланг перелива, выведенный наружу. После этого водопроводный кран следует закрыть. Теперь следует пройти по всей системе и на каждом радиаторе открыть кран Маевского, чтобы спустить воздух.
Затем можно снова подключить к отопительной системе котел. Эти краны также рекомендуется открывать очень медленно. В ходе заполнения котла теплоносителем можно услышать шипение, которое издает защитный клапан сброса воздуха.
Это нормальное явление. После этого в систему снова нужно долить воды все в таком же медленном темпе. Расширительный бак должен быть заполнен примерно на 60-70%.
После этого необходимо выполнить проверку работы отопительной системы. Котел включают и прогревают отопительную систему. Затем радиаторы и трубы исследуют, чтобы выявить места, где нагрев отсутствует или является недостаточным.
Недостаточный прогрев свидетельствует о наличии воздуха в батареях отопления, нужно снова провести его стравливание через краны Маевского.
Если процедура заполнения отопительного контура теплоносителем прошла успешно, не стоит расслабляться.
Еще как минимум неделю работу системы следует внимательно контролировать, следить за уровнем воды в расширительном баке, а также проверять состояние труб и радиаторов. Это позволит оперативно устранить возникшие проблемы.
Подобным же образом осуществляют заполнение теплоносителем систем закрытого типа. Воду в систему тоже следует подавать с небольшой скоростью через специальный кран.
Выполнить заполнение отопительной системы закрытого типа рабочей жидкостью (теплоносителем) можно своими силами
Важно для этого вооружиться манометром. Но в таких системах важным моментом является контроль за давлением
Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского
Но в таких системах важным моментом является контроль за давлением. Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского.
При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на уровне двух бар.
Выполнять обе эти операции в одиночку затруднительно. Поэтому рекомендуется заполнение закрытого контура выполнять вместе с помощником. Пока один спускает воздух из радиаторов, его напарник контролирует уровень давления в системе и сразу же корректирует его.
Совместная работа повысит качество выполнения этого типа работ и сократит их сроки.
Виды воздухоотводчиков
Клапаны для удаления воздушных пробок бывают автоматическими и ручными. Ко второму типу воздухоотводчиков относят краны Маевского. Их используют не только для вывода воздуха, но и для его запуска, чтобы слить теплоноситель из системы.
Кран Маевского
Это устройство изготавливают из латуни, имеет простую, но надёжную конструкцию. Основные детали крана Маевского – это корпус и винт. Все детали клапана максимально плотно расположены друг другу, благодаря чему теплоноситель не может выйти наружу. Открывают кран с помощью специального ключа, отвёртки или рукой.
Перед тем как убрать воздух из системы отопления, необходимо подготовить ёмкость для теплоносителя и инструменты. Пошаговая инструкция удаления воздушных пробок с помощью крана Маевского:
- Если система отопления работает с помощью циркуляционного насоса, то его следует выключить на время сброса воздуха.
- Ключом, отвёрткой или рукой поворачивается кран на 1 оборот против часовой стрелки. Сразу же будет слышно шипение выходящего из радиатора воздуха.
- Как только начал вытекать теплоноситель, значит, воздушная пробка удалена, кран Маевского обратно закрывают.
Автоматический воздухоотводчик
Обратите внимание! Автоматические устройства чувствительны к примесям, содержащимся в воде. Для длительной их эксплуатации в систему отопления дополнительно устанавливаются очистительные фильтры.
Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт. По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан.
Сепаратор воздуха
Это устройство состоит из металлического корпуса, воздухоотвода, сливного крана и трубки с сеткой. В отличие от обычных воздухоотводчиков, сепаратор сам отбирает воздух из воды. Проходя через сетку теплоноситель завихряется, благодаря чему и образуются пузырьки воздуха. В итоге они поднимаются наверх, и газы удаляются через воздухоотводчик. Помимо воздуха сепаратор отделяет песок, ржавчину и другие примеси. Удаляют шлам через сливной кран, расположенный снаружи на дне корпуса.
Откуда берется воздух в системе
Практика показывает, что идеально изолировать сеть водяного отопления от внешней среды невозможно. Воздух различными путями проникает в теплоноситель и постепенно скапливается в определенных местах – верхних углах батарей, поворотах магистралей и высших точках. Кстати сказать, в последних должны устанавливаться автоматические спускные клапаны, изображенные на фото (воздухоотводчики).
Разновидности автоматических воздушников
Воздух попадает в систему отопления следующими путями:
- Вместе с водой. Не секрет, что большинство домовладельцев пополняют недостаток теплоносителя прямо из водопровода. А оттуда поступает вода, насыщенная растворенным кислородом.
- В результате химических реакций. Опять же, не обессоленная должным образом вода реагирует с металлом и алюминиевым сплавом радиаторов, отчего выделяется кислород.
- Трубопроводная сеть частного дома изначально спроектирована либо смонтирована с ошибками – нет уклонов и сделаны петли, обращенные кверху и не оборудованные автоматическими клапанами. Из подобных мест сложно выгнать воздушные скопления даже на этапе заправки теплоносителем.
- Малая толика кислорода проникает сквозь стенки пластиковых труб, невзирая на специальный слой (кислородный барьер).
- В результате ремонта с разборкой трубопроводной арматуры и частичным или полным спуском воды.
- При появлении микротрещин в резиновой мембране расширительного бака .
Когда в мембране возникают трещины, газ смешивается с водой
Примечание. К химическим реакциям склонна вода, взятая из колодцев и неглубоких скважин, поскольку насыщена активными солями магния и кальция.
Также нередко возникает ситуация, когда после длительного простоя в межсезонье давление в закрытой системе отопления снижается из-за попадания воздуха. Спустить его довольно просто: нужно добавить буквально пару литров воды. Подобный эффект случается и в системах открытого типа, если остановить котел и циркуляционный насос, выждать пару дней и снова запустить отопление. При остывании жидкость сжимается, давая воздуху возможность проникнуть в магистрали.
Что касается централизованных систем теплоснабжения многоквартирных домов, то в них воздух проникает исключительно вместе с теплоносителем либо в момент заполнения сети в начале сезона. Как с этим бороться – читайте ниже.
Пример из практики. Из открытой отопительной системы приходилось ежедневно выгонять воздушные пробки из-за напрочь забитого грязевика. Работающий насос создавал перед собой разрежение и таким образом втягивал кислород в трубопроводы через малейшие неплотности.
На теплограмме показана область отопительного прибора, где обычно задерживается воздушный пузырь
Почему в системе отопления появляется воздух?
Причин может быть множество, вот только основные их них:
- Теплоноситель имеет в своем составе растворенный воздух, который выделяется при нагревании. В большей степени это относиться к системам, где в качестве теплоносителя используется обычная водопроводная вода, содержащая большое количество растворенного кислорода. При нагревании теплоносителя, кислород отделяется, образуя множество мелких пузырьков, которые и создают воздушную пробку;
- Заполнение отопительного контура теплоносителем осуществлялось слишком быстро, в результате чего не удалось стравить весь воздух. Отопительная система должна заполняться медленно (в среднем 1 этаж – 1 час), особенно если это протяженная система с большим количеством составных элементов;
- Не были соблюдены необходимые уклоны труб;
Автоматический воздухоотводчик в шахте.
- Воздушные пробки всегда образуются после проведения ремонтных работ. Ремонт или замена радиаторов, замена фитингов и т.д. — все это приводит в завоздушиванию системы отопления;
- Низкое давление в системе может привести к увеличению количества сжатого воздуха, который также будет создавать воздушные пробки;
- Выведен из строя или неисправен воздухоотводчик;
- Течь в системе отопления также может быть причиной образования пробок;
- Кислородопроницаемость труб отопления. В большей степени это относиться к полимерным трубам (кроме имеющих антидиффузионное покрытие), стенки которых пропускают в систему кислород.
- Иногда воздух скапливается в углах трубопровода. Это свидетельствует об ошибке при монтаже: отдельные участки труб были установлены не по уровню. В такой ситуации лучше всего врезать на проблемном участке тройник для установки воздухоотводчика;
- Некоторые некачественные алюминиевые батареи вступают в реакцию с водой, как результат воздушные пробки будут образовываться постоянно. Порекомендовать в такой ситуации можно одно: использовать только качественные отопительные приборы, а не выбирать что подешевле. Дешевый прибор рекомендуется заменить на новый, более качественный.
Воздухоотводчик с шаровым краном Danfoss на тех.этаже гостиницы.
Примечание! В многоэтажных домах чаще всего воздушные пробки образуются в квартирах на последних этажах, ведь воздух всегда «стремится» в верхние участки отопительной системы.
Как избавиться от воздуха во время эксплуатации?
В данной ситуации сначала надо определить, откуда берется воздух в трубах. Этому способствует 2 признака:
- появление холодных участков труб и радиаторов;
- журчащие шумы в магистрали.
Когда приблизительное местонахождение пробки обнаружено, идем по трубе вверх, до ближайшего автоматического или ручного клапана. Затем, немного приоткрыв кран подпитки, стравливаем воздух через это устройство. Удаление из батареи происходит таким же образом.
К сожалению, этот стандартный способ действует не всегда. В крайнем случае можно попытаться выдавить воздух из неудобного места, увеличив температуру и давление в системе до значений, близких к максимальным. Дальше действовать по стандартной схеме, зачастую пробка двигается с места и все же попадает в сбросной клапан. Но если и это не помогло, придется стравливать воздух через ближайшее разъемное соединение. Это надо делать крайне аккуратно, чтобы не обжечься и не затопить весь дом.
Признаки завоздушивания
Завоздушивание приводит к неэффективной работе системы отопления, в результате чего расходуются излишние ресурсы на подогрев теплоносителя. Это приводит к неоправданным финансовым расходам и может существенно сказаться на семейном бюджете в течение холодного сезона. Сигналами, если завоздушена система отопления, являются следующие признаки:
- Отсутствие нагрева теплообменников. Завоздушивание в контуре отопления в виде пробки препятствует прохождению теплоносителя по трубам, в результате чего он не поступает на радиаторы или в трубопровод теплых полов. Если в подводящие трубы попадает воздух, батареи и полы остаются холодными при работающем на полную мощность котле.
- Неравномерный прогрев радиаторов. Если в радиаторах отопления находится воздух, одна из его частей будет иметь более низкую температуру, что легко определить прикосновением ладони к поверхности секций.
- Повышенный шум. Перемещение теплоносителя в трубопроводном контуре с воздушными пробками нередко сопровождается шумом, который вызывает движение микропузырьков.
- Вибрации. Повышенная концентрация воздуха в теплоносителе приводит к ускорению окислительных процессов из-за содержащегося в нем кислорода, сопровождаемых распадом металлов с образованием солей и углекислого газа. Периодические выбросы нерастворимых оксидов металлов и углекислого газа в теплоноситель способны вызвать вибрационные процессы в трубах.
Определение места скопления газов
Чтобы устранить воздушный карман, нужно первым делом определить место его образования. Всего можно выделить два участка системы, в которых могут образоваться воздушные пробки — это горизонтально направленные трубопроводы и радиаторы.
В правильно спроектированных и смонтированных системах отопления радиаторы могут быть единственным местом скопления воздуха. Образование в них пробок сопровождается появлением шума — журчанием протекающей воды. Другим свидетельством может служить отсутствие правильно градиента падения температуры от верхней зоны к нижней: поскольку вверху скопился воздух, вода не контактирует со стенками и не нагревает их, но зато нижняя часть вполне горячая.
Определить завоздушивание в трубах сложнее. Поскольку на прямом участке не образуется завихрений, то образование пробки не сопровождается посторонними шумами. Единственный способ установить наличие воздуха — отметить снижение расхода теплоносителя. Иными словами, подтверждением будет служить недостаточный нагрев радиаторов, расположенных по ходу движения теплоносителя после проблемного участка. При этом перекрытие радиаторов, расположенных до пробки, не приведёт к усилению протока и повышению температуры остальных нагревательных приборов.
