Классические методы для соединения металлических труб без сварки

Владельцы не только частных домов, но и квартир в современных многоэтажных зданиях нередко сталкиваются с необходимостью соединения металлических труб. Для этого можно применять самые разнообразные способы, материалы и инструменты. Наибольшее распространение получили методы стыковки с помощью резьбы и сварки. Но существуют альтернативные варианты. Ведь не всегда можно удобно подобраться к проблемному участку.

Любые металлические трубы можно соединить без применения сварочных аппаратов и нарезания резьбы

Виды и устройство запорной арматуры

• Запорная. Этот класс изделий самый многочисленный – он составляет ¾ всей применяемых устройств. Используют для полного отключения потока носителя в магистрали и ее пуска при необходимости. Запорные изделия включают задвижки, краны и вентили. Их используют для регулировки движения различных сред – газа, пара, воды.
• Регулирующая. Устройства этого вида запорной арматуры систем водоснабжения имеют клапаны и называются регуляторами уровня жидкости, давления, среды. Они двигаются за счет работы электропривода. Одно из распространенных названий таких моделей – дросселирующая арматура.
• Предохранительная. Благодаря этим устройствам обеспечивается защита коммуникаций различного назначения от превышения давления сверх допустимых значений. Если этот показатель становится больше нормы, происходит частичный сброс рабочей среды. Предохранительная арматура включает в себя разрывные мембраны, перепускные клапаны, импульсные устройства.
• Защитная. Основное значение таких механизмов состоит в предотвращении аварий и поломок при недопустимых для магистрали параметрах технологических процессов. Кроме того, механизм предотвращает течение рабочей среды в противоположном направлении. К защитной арматуре относят отключающие и обратные клапаны.
• Распределительно-смесительная. Она имеет другое название – многоходовая. К таким устройствам относят распределительные клапаны и трехходовые краны. Изделия применяются для смешивания сред или раздачи рабочих потоков по нескольким направлениям.
• Контрольная. Предназначена для наблюдения и регулирования уровня жидкости в котлах и сосудах.
• Фазоразделительная. Используется для разделения рабочих сред, находящихся в разных состояниях. К таким устройствам относятся отводчики конденсата и маслоотделители.

• Фланцевые. Эта разновидность фурнитуры представлена круглыми, прямоугольными и треугольными моделями. Квадратные устройства предназначены для сред с ограниченными показателями давления – не выше 2 атмосфер. Круглая форма более предпочтительная – на ее производство затрачивается минимум ресурсов, а по надежности она превосходит другие виды.
• Бесфланцевые. Ассортимент предлагаемых изделий этого типа довольно обширен по способам ее подсоединения к трубопроводам, патрубкам емкостей и сосудов. Модели этой группы могут быть цапковыми, штуцерными, приварными и муфтовыми.

Запорная арматура устанавливается на ПНД, металлопластиковые, полипропиленовые и магистрали из нержавеющей стали.

Сравнительная характеристика различных труб

Трубы из металлов

Отдельно стоит отметить те случаи, когда в трубопроводе использована медь, что является довольно экзотичным. Дело в том, что медь чересчур мягка и пластична, чтобы ее можно было применять для монтажа сантехники. Единственным вариантом может быть устройство медного элеваторного узла из меди с остальной разводкой из полипропиленовых труб

Следовательно, в дальнейшем медные изделия мы не будем принимать во внимание.

Как известно, основными качествами, определяющими высокий спрос на металлические изделия, являются их прочность к механическим повреждениям и твердость.

Кроме того, каждая разновидность труб из металлов имеет и свои индивидуальные характеристики:

• стальные изделия – подвержены зарастанию внутренней поверхности и коррозии;
• трубы с цинковым покрытием – отличаются устойчивостью к коррозии, однако, довольно сложны в монтаже;
• нержавеющая сталь – такие трубопрокаты отличаются высокой стоимостью и довольно сложны в обработке;
• чугунные трубы – более ранние марки отличались достаточной хрупкостью к ударам, а вот чугун ВЧШГ является достаточно крепким (подробнее: «Характеристики труб ВЧШГ, особенности производства и использования»).

Трубы из полимерных материалов

В данном случае стоит разделить пластиковые трубы на изделия из поливинилхлорида, полипропилена и полиэтилена.

Характеристики каждого вида изделий таковы:

• поливинилхлорид – достаточно хрупкий материал, поэтому применяют его для канализационных труб, хотя и недостаточно часто;
• полиэтилен – отличается невысокой температурой плавления (начиная с 80 ℃), достаточно пластичный и мягкий материал, поэтому их целесообразно применять только для холодного водоснабжения;
• полипропилен – наиболее прочный материал, по сравнению с прочими полимерами, он намного легче других, так что может с успехом применяться для трубопроводов горячего водоснабжения.

Список материалов

Для начала отыщем в памяти, какие конкретно виды труб употребляются при сооружении водопроводных сетей.

• Тёмная сталь. Сейчас она потеряла былую популярность из-за распространения полимерных материалов, но все еще не сдает своих позиций благодаря большой механической прочности.

Стоит уточнить: в сетях централизованного водоснабжения штатное давление образовывает 3 — 6 кгс/см2. Но во многих случаях (резкое открытие запорной арматуры либо ее неисправность на протяжении опробований теплотрассы на плотность) вероятно короткое превышение этого значения — впредь до 12 — 20 кгс/см2.

• Металлическая оцинкованная труба. Она выгодно отличается от тёмной стали коррозионной стойкостью.
• Гофрированная нержавейка.
• Медь.

• Металлопластик — трехслойная конструкция из сшитого алюминия и полиэтилена, снабжающего механическую прочность.
• Полипропилен (без армирования; армированный фиброй; армированный алюминиевой фольгой).
• Полиэтилен, употребляющийся только на холодном водоснабжении из-за ограниченной термостойкости.

Как соединить водопроводные трубы в каждом конкретном случае?

Когда требуется подобное соединение

Чаще всего при прокладке коммуникационных систем используют однотипные материалы. Но бывают моменты, когда приходится конструкцию комбинировать. Это происходит в трех случаях:

1. При возведении частного дома. Чтобы подсоединить дом к общим коммуникационным системам, которые размещены за пределами участка, нужно врезать свой трубопровод. Для этого пластиковые изделия соединяют с металлической конструкцией.
2. При замене труб канализационной, водопроводной или отопительной системы во время капитального ремонта. Стояки, которые подведены к помещению оставляют металлическими, остальные трубы меняют на пластмассовые изделия.
3. Иногда некоторые участки трубопровода требуют наличие металлических конструкций. Их часто устанавливают в местах с повышенной нагрузкой, это автомобильные дороги и т.д. Также трубы из металла монтируют тогда, когда по трубопроводу перемещается жидкость с высокой температурой (газ).

Общие сведения

Способы соединения труб из стали. Трубы из стали соединяют неразборным или разборным способом. Это зависит:

• 1.от материала, из которого выполнен стояк и трубы. Трубы бывают металлические, из чугуна, из стекла, из полимерных материалов, из меди.
• 2.от особенностей жидкостей, которые протекают по трубопроводу.
• 3.от условий, в которых срубы работают.

К безрезьбовым методам относят сварочный способ соединения, холодную сварку, чтобы склеить трубы, соединение при помощи фланца.

Распространенным способом соединения остается резьбовой метод. Для метода не подходит способ с загибанием трубы, элементы соединяют, используя тройники, муфты, краны и т.д.

Способ соединения, применяющий накидную гайку, считается особым, он использует сразу два способа: резьбовой и безрезьбовой.

Для транспортировки по трубам пара либо воды используют конструкции из чугуна. Концы труб оснащены толстыми бортами, которые предают большую герметичность при установке. Стальные элементы подходят для трубопроводов любой окружности с низким давлением, либо безнапорной канализации. Трубы не оснащены утолщенными бортиками.

Вспомогательными деталями при соединении труб прямых линий либо заглушки считаются различные футорки, гайки, пробки, также муфты и контргайки.

Если надо выполнить поворот трубы, используют тройник либо угольник.

Соединительные конструкции, выполненные при помощи резьбы, не всегда разъемные. Случается, что трубы с резьбой приваривают с поверхностями, которые не двигаются, чем достигается повышенная прочность. Таким образом, соединение теряет разъемные свойства и называется неразъемным соединением с резьбой. Данный вид встречается очень редко.

Если правильно выполнить монтажные работы по соединению элементов с помощью резьбы, то водопроводная система прослужит без сбоев много лет.

Преимущества метода без сварки и резьбы

Существуют металлические и пластиковые трубы. Зачастую больше всего проблем доставляет стыковка именно металлических.

Соединить их можно совершенно разными способами, а именно:

• При помощи резьбовой муфты;
• Муфтой Гебо;
• Ремонтно-монтажной обоймой.

Перед соединением труб без сварки следует ознакомиться с теорией

Зачастую металлические трубы можно состыковать между собой при помощи резьбового крепления. В таком случае требуется нарезка резьбы. Это достаточно простая процедура, поэтому вполне возможно выполнить ее самостоятельно. Для монтирования готового изделия длина резьбы на одной стороне трубки должна быть в несколько раз больше, чем на другой, чтобы муфта с гайкой сидели идеально. Такое соединение получается долговечным и надежным, однако стоит отметить, что далеко не всегда есть возможность нарезки резьбы.

Можно соединить между собой даже трубы разного диаметра без специальных инструментов. Стоит отметить, что подобный фитинг представлен в виде муфты и тройника. Это дает возможность применять его в случае, если нужно произвести врезку, например, в стояк для выполнения последующей разводки. Надежность монтирования в таком случае зависит от качества выполненной работы.

Можно осуществить соединение при помощи ремонтно-монтажной обоймы, состоящей из двух сторон. Обе половинки затягиваются при помощи специальных болтов. Однако стоит помнить, что подобное приспособление предназначено преимущественно для выполнения временного ремонта, например, при возникновении трещин. Можно также использовать трубный хомут, так как подобное соединение обеспечивает дополнительную надежность, чем при использовании других изделий. Многие специалисты советуют осуществлять соединение профильных металлических труб без сварки.

Отказ от традиционных методик можно обосновать следующими причинами:

• Высокая стоимость выполнения сварочных работ;
• Сложность исполнения;
• Недостаточная мобильность.

Если нужно стыковать только лишь несколько водопроводных труб, то нет надобности применять сварочное оборудование, так как оно достаточно громоздкое. Кроме того, может в доме отсутствовать электроснабжение достаточной мощности.

Для скрепления металлических изделий можно применять специальные фитинги, которые подразделяются на:

• Тройники;
• Отводы и углы;
• Крестовины;
• Муфты;
• Переходники;
• Штуцеры;
• Заглушки.

Широкое распространение имеют фитинги, так как они достаточно простые в монтировании.

Важно! Подобные виды арматуры показывают очень большую результативность при обустройстве трубопроводов. Путем применения фитингов можно монтировать совершенно любую систему, в частности для отопления и подачи горячей воды

Существуют самые различные способы соединения металлических труб, которые являются альтернативой сварке и резьбе. Выбирать их нужно с учетом соблюдения определенных условий. Некоторые из них обязательно требуют наличия специального оборудования, а также навыков.

Применение краб-систем

При данном способе используются хомуты-крабы, представляющие собой соединительные скобы. Для их изготовления берется оцинкованный металл листового типа.

Краб-система для соединения профильной трубы

Рекомендуется использовать лист, имеющий толщину 1,4 мм. Металлические скобы соединяются болтами и гайками, образуя элементы, напоминающие буквы алфавита. Обычно применяются скобы, образующие соединения в форме букв «Г», «Х» и «Т».

Скобами указанных типов удается соединить до 4-х труб. Особенность таких соединений в том, что они могут быть состыкованы исключительно под углом 90. Прочность стыковки изделий методом краб-системы соизмерима с прочностью сварного шва, который образуется, когда происходит стандартная сварка профильной трубы.

Пример соединения 4-х труб

Скобы при соединении образуют сечение в виде квадрата или прямоугольника, что позволяет крепко обхватывать изделие со всех сторон. Наилучшим вариантом считаются скобы, имеющие размер 95 на 95 и 95 на 65. Они способны сделать крепеж крепче и прочнее.

Применение краб-систем зарекомендовало себя, когда требуется соединение квадратных труб без сварки. Их используют для сбора простых и технически несложных конструкций уличного типа, к числу которых относятся навесы и теплицы.

Применение соединительных скоб эффективно с точки зрения их мобильности. Конструкцию легко разобрать, перенести детали в новое место и заново собрать. По прочности они не уступают сварным изделиям, но в отличие от последних их всегда можно разобрать и соорудить новую конструкцию.

«Обратите внимание!

Значительное преимущество краб-систем в их дешевизне и экономии.»

Для их сбора не требуется аппарат для сварки, не требуется траты газа и электричества, нет необходимости привлекать к работе сварщика. Механизмы отличаются простотой сборки, что под силу даже обычному человеку, не обладающему особыми профессиональными навыками.

Краб-системы помимо положительных сторон имеют отрицательные свойства. Во-первых, уже упомянутый безальтернативный вариант стыковки изделий только под углом 90. Это усложняет и ограничивает область применения способа соединения труб из профиля. Во-вторых, соединительными скобами не удастся скрепить трубные материалы больших диаметров. Круг их применения узок и охватывает изделия диаметром не больше 40 на 20 мм.

Крепеж фитингами

Фитинговый крепеж необходим, когда трубопровод нуждается в ответвлениях и загибах. С этой целью на торцах профильных труб делается специальный крепеж, называемый фитингом.

Схема соединения фитингом

Фитинги бывают трех разновидностей:

• в виде угольников;
• в форме тройников и крестовины;
• в виде муфты.

Угольники делаются, когда требуется изменить направление трубы по оси. Тройники и крестовина фиксируются на ответвлениях от труб, которые соединяют даже разные по размеру изделия. Муфты фиксируют на стыковочных местах.

Распространенным вариантом является крепление трубных изделий муфтами. Чтобы крепление профильной трубы без сварки муфтой было долговечным, необходимо следовать инструкции:

• берется труба, на которую надевается гайка;
• затем устанавливается зажимное кольцо;
• после зажимного кольца следует прижимное кольцо;
• поверх этого фиксируется уплотнительное кольцо;
• в последнюю очередь надевается муфта;
• вся деталь крепко скрепляется за счет гайки, которую необходимо надежно затянуть.

Помимо муфты используется тройник. Он необходим, когда требуется установить в трубе разводку в три направления. Принцип сборки аналогичен вышеописанному.

Использование фланцев в качестве соединения

Фланцевый способ подразумевает применение болтов со шпильками. Фланец имеет вид плоского кольца или прямоугольника с отверстием внутри, предназначенным для болтов и шпилек.

Фланец для соединения профильной трубы

При ответе на вопрос, как скрепить профильную трубу без сварки, необходимо следовать инструкции:

• в месте стыковки труб делается срез под углом 90, после чего проводят его зачистку;
• фланец устанавливают на срез;
• вставляется вкладка из резины, чтобы она выходила за срез на 9 мм;
• поверх прокладки фиксируется крепеж;
• на вторую трубу, которую необходимо соединить с первой, надевается ответный фланец;
• получившийся крепеж одного участка трубы соединяют с ответным фланцем другой части трубы.

Использование муфт

Чтобы ответить на вопрос, как соединить две профильные трубы без сварки муфтой, требуется последовательно выполнить порядок действий:

• происходит обрезание трубных концов с формированием перпендикулярных срезов;
• муфту прикладывают к стыковочному месту;
• на торцах делаются отметки с целью обозначить положение муфты;
• смазкой на основе силикона смазывают торцы вместе с фитингами;
• в муфту вставляют торцы в соответствии с обозначенными ранее отметками и выравнивают их по оси.

Особенности выбора конкретного способа

Применение муфтового, фланцевого соединения и соединения фитингами и путем краб-системы зависит от вида изделия и их назначения:

• краб-системы подходят для создания теплиц, перегородок, беседок и других конструкций, легких для разборки и перемещения, но не подходят для соединения труб с большим диаметром;
• фитинговая стыковка незаменима для трубопроводов с ответвлениями и загибами, но зачастую нуждается в укреплении сваркой;
• фланцевое соединение подходит для сооружений, которые в процессе использования будут часто разбираться;
• муфтовое соединение подходит для трубопроводов напорного типа, такое соединение выдерживает большое давление в трубах и обеспечивает высокую герметичность изделия.

Особенности соединения канализационных труб

При монтаже и ремонте канализационных систем часто требуется выполнить переход с железной трубы на полипропилен. Соединение с чугунными аналогами имеет особенности по причине их конструктивных отличий.

Нужно иметь в наличие специальные комплектующие изделия:

• уплотнители;
• гофр;
• манжеты.

В первую очередь необходимо приобрести разные детали. Если не удается отыскать нужные комплектующие, можно задействовать даже подручные материалы. Например, из микропористой резины вырезать уплотнитель. Между соседними соединяемыми элементами помещают узкую длинную ленту, а при помощи широкой тупой отвертки этот материал уплотняют.

Чеканку не используют по ряду причин. Она способна привести к деформации пластиковых труб и помешать обеспечить герметичность стыков. Но даже после завершения ремонтных работ остается большая вероятность появления протечек.

Не станет долговечным решением проблемы и применение цементного раствора. Поскольку разные материалы отличаются коэффициентом теплового расширения, эта разница оказывает негативное влияние на конструкцию. В результате в зацементированных стыках вскоре появляются трещины, и система утрачивает целостность.

Подключение системы водоснабжения или отопления, где требуется решить, как соединить стальную трубу с полипропиленовым изделием, характеризуется регулярным появлением подтеков, поэтому важным моментом монтажа является выбор схемы стыковки двух разных материалов.

Полипропилен

Для полипропиленовых водопроводов также употребляется два метода соединения.

Как соединять пластиковые водопроводные трубы посредством низкотемпературной сварки?

Вот перечень нужных инструментов.

Инструмент	Функции
Низкотемпературный паяльник (240 — 260С) с набором насадок	Оплавление поверхностей соединяемых элементов
Торцовочный нож	Резка труб по размерам
Калибратор	Снятие фаски
Шейвер, торцеватель	Зачистка алюминиевого армирования снаружи трубы и между слоями полипропилена соответственно

Фактически разработка такова:

1. Паяльник комплектуется насадкой соответствующего размера и разогревается до рабочей температуры.
2. Труба отрезается по размеру торцовочным ножом.
3. Калибратором с трубы снимается наружная фаска.
4. Алюминиевая фольга (при армированной ей трубы) удаляется из поля сварки. Она может привести к расслоению материала и разгерметизацию соединения.
5. фитинг и Труба совмещаются с насадкой на пара секунд и по окончании оплавления соединяются плавным возвратно-поступательным перемещением. По окончании маленькой выдержки застывший пластик фактически не уступает прочностью монолитному участку трубопровода.

Пуш-фитинги

С их помощью возможно выполнить соединение пластиковых водопроводных труб без сварки. Пуш-фитинг — это несложная конструкция с стопорным и кольцевым уплотнителем нержавеющим колечком с лапками, предотвращающими обратный движение трубы; окончательная фиксация обеспечивается накидной гайкой с конической внутренней поверхностью.

Как соединить пластиковые водопроводные трубы посредством пуш-фитинга?

1. Труба с упрочнением вставляется в фитинг с ослабленной гайкой.
2. Гайка затягивается от руки до упора.

Полезно: в продаже, пускай достаточно редко, возможно встретить пуш-фитинги и для металлопластика.

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы – фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор – сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

• Компрессионные.
• Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения – скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат – электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Как соединить две трубы одинакового диаметра: актуальные способы самостоятельной реализации

В этой статье мы рассмотрим, какова инструкция соединения одноразмерных труб, изготовленных из различных материалов. Тема статьи интересна, так как на рынке представлен широкий ассортимент различных труб, которые отличаются друг от друга не только эксплуатационными и техническими характеристиками, но и разными методами соединения в единую систему.

Но, перед тем как рассматривать особенности проведения монтажных работ, рассмотрим то, какие разновидности водопроводных аксессуаров можно приобрести.

На рисунке резьбовое соединение труб отопления, выполненное посредством муфты

Классификация

Разборное соединение профильных труб болтами при строительстве теплицы

Все водопроводные трубы, в соответствии с производственными материалами, примененными при их изготовлении, подразделяются на следующие категории:

• металлические модификации;
• полимерные модификации;
• изделия из металлопласта.

Важно: Каждая из этих модификаций представлена на рынке широким ассортиментом изделий, которым свойственен тот или иной способ соединения. Поэтому, планируя монтаж водопровода в своей квартире или загородном доме, нужно с максимальной ответственностью отнестись к выбору материалов и способов соединения, так как от этого во многом зависит цена, долговечность и внешний вид готовой системы.

Итак, рассмотрим то, как самостоятельно выполняется соединение смесителя с трубой.

Стыковка металлических труб

Резьбовое соединение на стальном водопроводе

В процессе монтажа металлических (чугунных, стальных и медных) водопроводных и отопительных систем применяется резьбовая и сварная стыковка.

Рассмотрим в подробностях каждый из этих методов:

1. Резьбовой монтаж, к нему, кстати, относится и соединение труб американкой, это технология, позволяющая собрать водопроводы из элементов с одинаковыми диаметрами поперченного сечения.

Для этого на концах обеих труб нарезается резьба, поверх которой накручивается специальная металлическая муфта – фитинг. Посредством специальных фитингов можно собирать как прямые, так и криволинейные водопроводные и отопительные системы.

Фитинг, применяемый на таких конструкциях, имеет внутреннюю резьбу, в то время как на трубах нарезается резьба наружная. Если фитинги для проведения монтажа приобретаются с уже нарезанной резьбой, то на стыкуемых элементах ее придётся нарезать своими руками с использованием плашек.

Среди преимуществ технологии отметим прочность и долговечность готового результата. Кроме того, резьбовой фитинг при необходимости можно раскрутить и разобрать все сооружение для того чтобы устранить поломку или переделать.

Важно: Как правило, резьба на трубах и фитингах применяется стандартная. Но если приобретаются аксессуары зарубежного производства от малоизвестных брендов, нужно убедиться что изделие будет соответствовать метрическому типу резьбы.

1. Монтаж водопроводных систем с использованием сварки применяется нечасто. Основной недостаток сварного соединения — это невозможность сделать его своими руками, так как справиться с такой работой может профессиональный сварщик со специальным оборудованием и опытом использования этого оборудования.

Для монтажа двух одноразмерных труб применяются следующие разновидности сварного соединения:

• поперечное стыковое (без расточки или с внутренней расточкой) с подкладным кольцом;
• продольное стыковое (без скоса кромки или со скосом) с односторонним швом;
• поперечное стыковое с односторонним швом;
• одностороннее угловое;
• двухстороннее угловое;
• раструбное внахлёст.

Стыковое соединение самое распространенное, так как готовый результат характеризуется высокой прочностью при условии, что стыкуемые элементы правильно центрованы.

Если собирается водопровод с внутренним диаметром до 500 мм, варится односторонний шов, прочности которого вполне достаточно. Если диаметр больше, изнутри подваривается корень шва, в результате чего повышается прочность стыка.

Сварной шов считается оптимальным типом соединения при монтаже промышленных водопроводов, но в быту применяется крайне редко по причине дороговизны готового варианта и стесненных условий для применения сварочного аппарата.

Пайка медных компонентов — это технология, используемая при сборке водопроводных систем премиум-класса.

Принцип выполнения монтажа следующий:

• концы стыкуемых элементов зачищаются и покрываются припоем;
• зачищается и покрывается припоем внутренняя поверхность фитинга;
• труба вставляется в фитинг и разогревается горелкой;
• после того как припой остывает, получается прочная и долговечная муфтовая стыковка.

Типы соединения полимерных изделий

На схеме поэтапное соединение гофрированных труб

Если стоит вопрос, как соединить ПНД трубы, то в этом случае монтаж на порядок проще, чем сборка металлического водопровода. На пластике никакая резьба не нарезается, а монтаж выполняется двумя методами: посредством пайки или с использованием фитингов.

1. Соединение ПНД труб с применением фитингов популярно при сборке бытовых водопроводов и канализационных систем. Актуальность метода неудивительна, так как фитинги, независимо от модификации, могут быть установлены даже начинающим сантехником.

Фитинги, в соответствии с конструкционными особенностями подразделяются на следующие категории:

• Обжимные модификации — простые и, тем не менее, эффективные и универсальные в использовании монтажные аксессуары. Для установки применяются специальные клещи, позволяющие равномерно распределить прилагаемое усилие по всему периметру обжимной манжеты.
• Пресс-фитинги – отличаются наибольшей надежностью, так как гарантируют полное отсутствие протечек.

На рисунке соединение ПВХ труб с применением обжимных фитингов

Монтаж выполняется с использованием специального аппарата. Фитинги такого типа устанавливаются, в первую очередь, для монтажа водопровода с последующей заделкой в стену или стяжку пола.

• Пуш-фитинги – это оптимальное решение, если требуется простота проведения монтажных работ. Соединительные элементы применяются для того, чтобы в процессе эксплуатации была возможность разбирать конструкцию.

1. Сварное соединение пропиленовых труб с использованием специального оборудования выполняется встык или с применением пластиковых фитингов.

На фото — сварка с использованием ручного паяльника

Сварка встык актуальна, когда проводится монтаж водопроводных и канализационных систем большого диаметра. Для другого типа сварки используется электросварная муфта или специальные фитинги.

И в том и в другом случае соединяемые поверхности оплавляются, и по мере остывания пластика образуется надёжный почти монолитный стык.

Монтаж металлопластиковых водопроводов

Цанговый фитинг с накидной гайкой

Стыковка металлопластиковых труб выполняется посредством следующих соединительных элементов:

• Цанговые компрессионные разъемные фитинги – в процессе монтажа вставляются в отверстие хвостовиком, стягиваются цангой и фиксируются накидной гайкой. Хвостовик соединительного элемента оснащён уплотнительными резиновыми кольцами, которые обжимаются сдавливаемой трубой и обеспечивают требуемый уровень герметичности.
• Неразъемные пресс-фитинги представляют собой одноразовый стыковочный аксессуар. Хвостовик фитинга, оснащённый уплотнительными кольцами, вставляется в трубу до упора. Затем посредством специальных клещей проводится обжим гибкой манжеты, которая выполняет функцию накидной гайки.

Вывод

Теперь вы знаете, как соединить трубы ПВХ или их металлические аналоги. Полученные сведения можно применить на практике, выбирая трубы и соединительные элементы для замены водопровода в квартире или загородном доме.

Больше полезной информации можно найти, посмотрев видео в этой статье.

Несколько важных моментов выполнения сваривания

Такой инструмент как профессиональный паяльник стоит дорого. Поэтому выгоднее покупать недорогие варианты, если предстоит разовая работа. «Любительские» модели обычно оснащают несколькими ходовыми насадками. Еще лучшим решением будет аренда инструмента. Качество соединений от этого никак не пострадает.

Перед подсоединением паяльника к сети детали насадки помещают на прибор, когда он холодный. Работать с инструментом начинают после того, как индикаторы на нем погаснут.

Время разогрева зависит от нескольких факторов:

• вида трубной продукции;
• толщины стенок;
• диаметра соединяемой конструкции.

Все вышеназванные параметры, как правило, имеются в таблице, прилагаемой к паяльникам.

Как и чем герметизируют стыки труб

Виды уплотнителей, способы герметизации

Чтобы предотвратить утечку рабочей среды трубопровода необходимо качественно герметизировать трубные скручивания.

При резьбовом соединении стальных труб в качестве уплотнителей используют:

• прокладку. Этот способ уплотнения резьбового соединения требует относительно толстых торцевых трубных срезов. Наличие ровных трубных торцов никогда не сможет обеспечить герметичность. При использовании резиновой или пластиковой прокладки эта проблема успешно решается. Данный вариант – идеальный в случае сочленения с помощью гайки накидного типа;
• подмотку. Материалами могут служить льняные пряди, полимерные нити, ФУМ ленты в комплексе затвердевающими герметиками, красками, пастами.

При монтаже пластиковых стояков применяют способ герметизации, основанный на деформационных свойствах материала. Сущность этого метода состоит в том, что пластиковую трубу с наличием внешней резьбы вкручивают в стояк с внутренней резьбой. Пластик во время деформации способствует отличному заполнению промежуточного пространства, исключая появление зазоров.

Когда речь идет о трубопроводных конструкциях с высоким давлением, то цилиндрические резьбовые соединения труб здесь – не совсем уместны. В таких случаях используется соединение конического типа. Принцип присоединения заключается в том, что при вкручивании наблюдается плотное прижимание труб до такой меры, пока полностью не исчезнет зазор.

Материалы для уплотнения стыков

Чтобы стык был непроницаемым, в качестве уплотнителей используют:

• лён (паклю);
• асбест;
• ФУМ ленту;
• натуральную олифу;
• белила;
• сурик;
• графитную смазку и др.

Надежным уплотнителем при скручивании стальных труб на резьбе является льняная прядь, пропитанная суриком или белилами. Такое соединение отличается простотой монтажа, надежностью в плане герметизации. Уплотнитель используется очень давно, не теряет своей популярности и сегодня, несмотря на появление искусственных аналогов.

Для тех, у кого небольшой опыт работ по монтажу фитингов и труб, подсказываем, что ни в коем случае не применяйте лён без краски.

На первых порах стык не будет пропускать влаги. Но пройдет несколько месяцев, льняные волокна намокнут, начнут разлагаться. Поэтому качество всех соединений ухудшится, а еще через месяц-другой – на стыке будет просачиваться вода.

Важно! Волокна необходимо тщательно пропитать суриком или белилами, чтобы не осталось ни одной сухой пряди. Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот

Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот. Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской

Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала. Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка

Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской. Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала

Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка.

Многие пользуются ФУМ лентой которая ничем не уступает старым традиционным материалам – пакле с краской.

Иногда в месте стыковки стояков отсутствует герметичность. Для устранения этого дефекта нужно заменить уплотняющий материал, а резьбовой участок очистить от грязи, остатков уплотнителя. После этого еще раз намотать льняную нить, ФУМ ленту или иной уплотнитель, собрать конструкцию.

В качестве дополнительных герметизаторов используют пасты, герметики химического происхождения, которые помогут усилить данный участок трубопровода.

Металлопластик

Металло-пластиковые соединители и водопроводные трубы для них смогут монтироваться двумя методами.

Компрессионные фитинги

Откалиброванная труба со снятой фаской хорошо надевается на штуцер фитинга поверх пары уплотнительных резиновых колечек. После этого к фитингу последовательно сгоняются накидная гайка и разрезное кольцо с коническим внутренним сечением. Наворачиваясь на резьбу, гайка при помощи разрезного кольца обжимает трубу на фитинге.

Данный тип соединений считается менее надежным, потому, что через пара охлаждения и циклов нагрева часто позволяет течь.

На практике обстоятельство неисправностей неизменно одинаковая — неотёсанное нарушение разработки монтажа.

• Для резки вместо торцовочного ножа употребляется простая ножовка по металлу.
• На торце трубы не снимается внутренняя фаска.
• Труба не калибруется, сохраняя круглое сечение, купленное при сматывании в бухту.

В следствии кольцевые уплотнители при сборке вырываются из гнезд и смещаются к упорной фторопластовой прокладке фитинга. Герметичность обеспечивается прижимом к штуцеру эластичного полиэтилена, который по окончании нескольких охлаждения и циклов нагрева частично выдавливается из места громаднейшего сжатия. Благодаря этого требуется пара подтяжек соединения — , пока к фитингу не будет прижат алюминиевый сердечник.

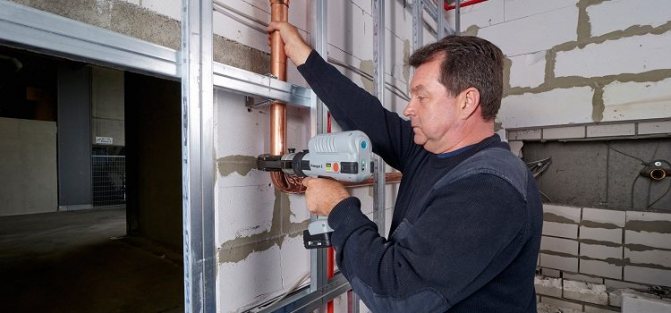

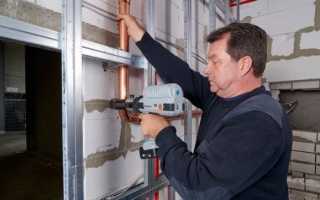

Пресс-фитинги

Все отличие от прошлой схемы — в том, что тут труба обжимается на фитинге гильзой из нержавеющей стали посредством особых клещей.

Запрессованные соединения фактически не текут, потому, что:

• Углубления под кольцевые уплотнители сделаны более глубокими; как следствие — их куда тяжелее оторвать при сборке.
• Применение дорогостоящих (приблизительно от 5000 рублей) клещей располагает монтажника не экономить и на других инструментах. В частности, труба режется не ножовкой, а торцовочным ножом; калибровкой трубы и снятием фаски специалисты также в большинстве случаев не пренебрегают.

Способы соединения металлических труб с пластиковыми

Существует два способа, как соединить пластиковые трубы с металлическими, которые используются для стальных трубопроводов.

• Резьбовая стыковка используется в тех случаях, когда диаметр соединяемых труб не превышает 40 мм.
• Фланцевые соединения оптимальны при большом диаметре, поскольку затягивать резьбу в подобных случаях бывает затруднительно.

Особенности резьбовых соединений

Для того чтобы понять, как соединить пластмассовую трубу с металлической при помощи резьбы, следует изучить использующиеся для этих целей фитинги. Они представляют собой переходники, с одной стороны на которых имеется резьба для подключения металлического трубопровода и гладкая муфта для припаивания пластиковых труб с другой. Существуют также модели для соединения большего количества разнородных магистралей, а также фитинги для выполнения поворотов и изгибов.

Полипропиленовые фитинги с резьбой для перехода с полипропилена на металл

Резьбовое соединение стальной и пластиковой (полипропиленовой) труб выполняется в определенной последовательности.

Подготавливается место соединения со стороны имеющихся металлических коммуникаций. Если в этом месте уже имелось резьбовое соединение, оно раскручивается. Если же трубы были сварены или местом установки пластиковой врезки является середина целой стальной трубы, последняя разрезается, после чего на край наносится смазка и выполняется резьба при помощи резьбореза. Конец стальной трубы с резьбой очищается и на него наносится герметизирующий материал: пакля или фум-лента с силиконовой промазкой

Для того, чтобы исключить вероятность протечек, важно правильно выполнить герметизацию – уложить не более 1-2 витков подмотки с направлением по ходу резьбы. Резьбовой край фитинга соединяется с металлической резьбой. При этом не следует не только не применять специальных инструментов, но и не затягивать чрезмерно соединение вручную

Значительные усилия могут привести к растрескиванию фитингов. Дополнительно подтянуть резьбу не составит труда, если после монтажа при пробном заполнении системы обнаружится подтекание. После завершения работ с резьбовой частью соединения на гладкой муфте фитинга фиксируется пластиковая труба посредством сварки.

Фитинг для полиэтиленовых труб (ПНД) на одном конце имеет резьбу для соединения с металлом, а на другом компрессионный фиксатор для трубы ПНД — в отличие от полипропиленовых труб здесь сварка не требуется

Поливинилхлорид

Трубы ПВХ известны, прежде всего, как наиболее доступное решение для монтажа внутренней и наружной канализации. Однако напорные раструбные трубы применяются и для монтажа водопроводов.

Кольцевые уплотнители

Соединение ПВХ труб с помощью кольцевых уплотнителей практикуется и в безнапорной канализации, и в напорных трубопроводах. Различаются лишь толщина стенок трубы и усилие, необходимое для расстыковки раструба.

Уплотнение раструба обеспечивает резиновое кольцо.

Диаметры: 50 — 600 мм.

Толщина стенок: любая.

Достоинства: трубы поставляются полностью готовыми к монтажу соединения, с установленными кольцевыми уплотнителями. При подрезке по размеру для монтажа используются муфты с двумя противонаправленными раструбами.

Недостатки: большое усилие, необходимое для сборки соединения при большом диаметре трубы; возможность самопроизвольной расстыковки соединения.

Технология:

1. Заводские торцы труб готовы к стыковке. На обрезанных по размеру трубах зачищаются заусенцы и снимается наружная фаска;
2. На конец трубы и уплотнительное кольцо наносится небольшое количество жидкого мыла или силиконовой смазки;
3. Труба запрессовывается в раструб.

Сборка наружной канализации.

При значительном усилии, необходимом для запрессовки, могут применяться:

• Системы хомутов и рычагов;
• Погрузочная техника.

Клеевые соединения

Они используются при монтаже напорных трубопроводов. Клей представляет собой раствор поливинилхлорида в органическом растворителе.

Клей и состав для обезжиривания, предназначенные для склейки труб из ПВХ.

Диаметр: до 110 мм.

Толщина стенок: любая.

Достоинство: соединение прочностью почти не уступает цельному участку.

Недостаток: соединение делается неразборным.

Как соединить трубы ПВХ с помощью клея?

1. Клей наносится на внутреннюю сторону раструба и на конец трубы со снятой наружной фаской;
2. В раструб вставляется гладкий участок трубы и поворачивается на 90 градусов;
3. Соединение фиксируется до схватывания клея (не более 1 минуты).

Склейка виниловых водопроводных труб.
