Как правильно подключить розетку и выключатель

Достаточно распространена ситуация, когда установленного количества розеток в той или иной комнате квартиры недостаточно для одновременного включения в сеть всех необходимых бытовых электроприборов. В связи с этим приходится один или несколько электроприборов включать в сеть поочередно, что не очень удобно и обычные домашние дела затягиваются по времени. Как решить данную проблему?

Если проводка довольно старая и находится в неудовлетворительном техническом состоянии, то необходимо произвести ее замену, монтируя новую проводку уже с необходимым для удобной эксплуатации количеством штепсельных розеток. Но данный вариант, как правило, совмещают с проведением капитального ремонта квартиры или частного дома, так как при полной замене электропроводки необходимо будет нарушать целостность отделочного покрытия стен и потолка по всему жилищу.

Если проведение капитального ремонта в ближайшее время не планируется, то наиболее оптимальный и наименее затратный вариант – монтировать дополнительную розетку или несколько розеток в той или иной комнате. Также данный вариант будет актуален для того случая, если электропроводка находится в нормальном техническом состоянии или когда полная замена квартирной электрики была произведена сравнительно недавно. Рассмотрим в данной статье подробно вопрос о том, как установить и подключить дополнительную розетку к электропроводке.

Выбор способа установки розетки и монтажа кабеля

При необходимости установки дополнительной розетки в первую очередь необходимо определиться, какой тип розетки выбрать – наружной или внутренней установки, то есть накладную или встраиваемую. То же самое касается кабеля от розетки до участка электропроводки, к которому она будет подключена – в данном случае также можно выбрать скрытый или открытый способ монтажа кабеля. Какой способ монтажа розетки и прокладки кабеля выбрать?

Встраиваемая розетка, как и скрытая линия электропроводки с эстетической точки зрения – наиболее приемлемый вариант. Но следует учитывать, что для прокладки новой скрытой линии проводки, а также монтажа встраиваемой розетки необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет создаваться много пыли, грязи, что неприемлемо в условиях жилой квартиры или дома. Также при монтаже скрытой электропроводки будет повреждено отделочное покрытие стены.

В то время как монтаж кабеля открытым способом, а также розетки накладного типа позволяет выполнить работы с наименьшими трудозатратами, с минимальным количеством пыли и грязи, а также не будет повреждено отделочное покрытие стены, где планируется выполнить прокладку кабеля и монтаж новой розетки. Но в данном случае монтированный участок электропроводки будет виден, что не очень эстетично.

В данном случае при выборе способа монтажа кабеля и выбора типа розетки необходимо выбрать наиболее оптимальный вариант, в зависимости от взаимного расположения элементов интерьера в комнате. Например, если участок электропроводки будет проходить за каким-то элементом интерьера, то целесообразнее выбрать наиболее простой способ – наружный способ монтажа электропроводки, так как все равно она не будет на виду.

В том случае, если отделка стен выполнена гипсокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для монтажа розетки в данном случае необходимо выбрать пустой проем между монтированными на стене профилями и сделать отверстие под монтажную коробку.

Если розетка находится под распределительной коробкой, то провод линии проводки можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале для открытой электропроводки либо в плинтусе, который конструктивно имеет канал для прокладки кабеля. Вариантов множество – все зависит от местных условий и личных предпочтений.

Следующий, наиболее важный этап – выбор наиболее оптимального способа подключения дополнительной розетки к одному из участков существующей электропроводки. В данном случае необходимо учесть предполагаемую нагрузку, которая будет включаться в монтируемую новую розетку и, исходя из этих данных, выбрать один способов подключения, рассмотренных ниже.

Подключение от другой розетки (шлейфом)

Рассмотрим первый и наиболее простой способ подключения новой розетки шлейфом. Данный способ предусматривает подключение кабеля к новой дополнительной розетке от уже имеющейся в комнате розетки. Такой способ можно применять только в случае необходимости подключения дополнительной розетки для питания небольшой нагрузки.

В данном случае подразумевается такая величина нагрузки, которая в сумме с нагрузкой розетки, от которой планируется выполнить подключение, не будет превышать допустимую для кабеля и других элементов электропроводки, питающих первую розетку. То есть шлейфом можно подключить одну розетку от другой при условии, что суммарная нагрузка этих двух розеток не будет превышать допустимую для данного участка электропроводки.

В данном случае также необходимо помнить о том, что при подключении дополнительной розетки шлейфом, по контактным зажимам первой розетки будет протекать суммарный ток нагрузки обеих розеток. Поэтому нельзя, чтобы суммарная нагрузка двух розеток превышала допустимую для первой розетки.

Например, если суммарная нагрузка двух розеток 20 А, то для кабеля сечением 2,5 кв. мм, питающего первую розетку, эта нагрузка будет ниже номинальной, но для первой розетки, допустимый ток для которой не более 16 А, данная нагрузка будет недопустима и розетка быстро выйдет из строя в случае одновременной эксплуатации обеих розеток.

Подключение от распределительной коробки

Следующий способ – подключение дополнительной розетки в ближайшей распределительной коробке. Прежде чем подключать розетку от имеющейся распределительной коробки необходимо удостовериться в том, что участок электропроводки, питающий данную распределительную коробку, имеет достаточную для подключения новой розетки нагрузочную способность.

Например, необходимо подключить дополнительную розетку для питания нагрузки 10 А. В ближайшей распределительной коробке уже подключено две розетки суммарной мощностью 14 А. Кабель, который проложен от домашнего распределительного щитка к данной распределительной коробке имеет сечение 4 кв. мм. В данный момент для защиты данной линии проводки установлен автоматический выключатель на номинальный ток 16 А.

При установке новой розетки суммарная нагрузка трех розеток будет 24 А. Для кабеля, по которому питается данная распределительная коробка от щитка, такая нагрузка допустимая. То есть такой вариант подключения розетки допускается. Но следует учитывать, что при повышении нагрузки на данном участке электропроводки необходимо будет заменить автоматический выключатель с 16 на 25 А. Такой автоматический выключатель защитит от перегрузки кабель, но розетки не будут в полной мере защищены, так как номинальный ток каждой из розеток 16 А, а номинальный для автоматического выключателя – 25 А.

Схема выключателя.

Многие, сталкиваются с проблемой, когда выходит из строя выключатель. Во многих домах и квартирах одноклавишные выключатели часто используются как устройства для включения/выключения сетевых потребителей (люстры, лампы, светильники). Схема подключения такого устройства к общей сети предельно проста, и справиться с этим можно самостоятельно.

Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп.

Для работы потребуются инструмент и расходные материалы:

• новый выключатель;
• распределительная коробка и выключатель;
• провода для соединения (из того же материала, что вв проводка в общей сети, медные или алюминиевые);
• плоскогубцы, крестообразная и плоская отвёртки, нож, изоляционная лента, электрический паяльник.

Перед выполнением работ необходимо обесточить электрическую сеть в помещении, посредством отключения автомата, который находится в самом помещении, или в щитовой на лестничной клетке. Кроме того, обезопасить себя от случайного включения автомата другими лицами.

Установка совмещённого блока с одноклавишным выключателем

Большой популярностью пользуются современные блоки, объединяющие розетку и одноклавишный выключатель в одном корпусе при это каждый прибор будет использоваться по отдельности. Для установки такой розетки с выключателем электрической лампочки существует ряд несложных манипуляций.

1. От центрального щитка к распределительной коробке прокладывается фаза и ноль.
2. Также в распределительную коробку должны входить: пара проводов от лампочки и три от блока, в котором объединены два отдельных прибора.
3. Фазная жилка из щитка соединяется с проводом, идущим на розетку, которая, в свою очередь, при помощи перемычки объединена с клеммой на выключателе.
4. Нулевые провода лампочки и розетки подключают к нулю центральной электросети.
5. Оставшиеся два фазных провода от патрона источника света и выключателя, скручиваются и изолируются.
6. Если в блоке предусмотрено заземление, то нужно побеспокоится и о его подключении при помощи дополнительного провода.

Благодаря такой схеме розетка, объединённая в одном корпусе с коммутатором, будет работать независимо от выключателя, который, в свою очередь, будет выполнять свои основные функции по включению и выключению электрической лампочки.

Подключение выключателя, через распределительную коробку.

Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко. От электрощитка идёт 2 провода – ноль и фаза. Ноль помечается синим цветом, фаза красным. На картинке 3 – схема выключателя с проводами разных цветов.

Фаза должна проходить через выключатель, при работе которого должен осуществляться разрыв/соединение, именно фазы, а не ноля. Определить, в каком проводе находится фаза легко, при включенной сети, необходимо задеть индикаторной отверткой оба провода, поочередно, там где загорится красный световой индикатор будет фаза.

Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током. В идеале, ток должен поступать к лампочке в такой последовательности – фаза идет на центральный контакт лампочки, ноль идет на цоколь. Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы.

Для соединения фазного провода к самому выключатель необходимо:

• при помощи отвёртки снять клавишу выключателя, и отвернуть винты крепления корпуса;
• зачистить фазный провод с обоих концов, и при помощи фиксирующий винтов и пресс – шайб, зажать между контактами выключателя.

Провод идущий от электрощитовой должен крепится к нижней части выключателя, а идущий от светильника подсоединить к верхней.

Схема выключателя представляет собой, два провода, идущие от сети с напряжением 220 V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего. Которые будут проходить через распределительных коробку, причём нуль будет идти на осветительный элемент (электролампа, или несколько ламп, подключенных параллельно), а фаза проходить через выключатель.

При помощи ножа необходимо равномерно снять (зачистить) изоляцию с каждого конца провода, на 3 – 4 см. При помощи плоскогубцев/пассатижей осуществить скрутку проводов друг с другом. Нулевой идущий от сети с нулевым проводом, идущим на лампочку, а фазный провод соединить с проводом идущим от выключателя.

Принцип работы схемы выключателя заключается в том, что при нажатии клавиши выключателя происходит соединение фазного провода, и электричество подаётся к световому источнику. Нулевой провод идёт, без разрыва, на источник.

Завершающим этапом работы будет изоляция электропроводки. Для этого необходимо на соединённые между собой контакты нанести раствор паяльной кислоты или канифоли, затем провести процедуру лужения при помощи паяльника, покрыв припоем соединения.

После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Корпус коробки нужно закрыть пластмассовой заглушкой.

Подключение различных электроприемников в распределительной коробке

Теперь можно рассмотреть непосредственно соединение проводов в коробке распределительной. Ведь оно во многом зависит от типа подключаемого устройства, а также от количества этих устройств. Иногда целесообразно на одну комнату создать две, а то и три распределительных коробки чем пытаться все соединения вместить в одну.

Подключение групповых проводов

Прежде всего следует определить концевая или проходная у нас распределительная коробка. В идеале каждая распределительная коробка должна быть концевой.

Концевой называется распределительная коробка, которая не имеет проводов, связывающих ее с другими распределительными коробками. Проходной же называется коробка, имеющая такую связь.

• В концевой распределительной коробке имеется три жилы питающего кабеля или провода, от которого питаются конечные потребители.

Обратите внимание! Этих проводов для однофазной сети должно быть именно три. Из которых один нулевой, согласно п. 1.1.30 ПУЭ должен иметь голубой цвет, один провод защитного заземления, который обозначается желто-зеленым цветом и фазный провод, который может иметь любое другое цветовое обозначение.

• Проходная распределительная коробка имеет три питающих жилы провода, которые обычно садят на клеммник. От этого же клеммника запитывается следующая распределительная коробка. В итоге у нас получается два провода соединенных между собой.
• Еще один возможный вариант это если для одной группы коробка является концевой, а для другой группы проходной. Причем обычно провод, для которого коробка является проходной, не имеет в ней никаких соединений. Он просто пролегает вдоль коробки.

Подключение розеток

Прежде всего рассмотрим соединение проводов в распределительной коробке дома при подключении розетки. Ведь это одно из самых простых подключений.

• Итак, в распределительной коробке у нас имеется три жилы питающего провода. Как мы уже говорили это фаза, ноль и заземление, обозначенное соответствующими цветами.
• Для подключения розетки нам необходимо провод, идущий непосредственно к розетке подключить к соответствующим жилам питающего кабеля. При этом следует соблюдать цветовую маркировку.

Обратите внимание! Все соединения в распределительной коробке следует выполнять при помощи клеммников, пайки, опрессовки или сварки. Этого требует п.2.1.21 ПУЭ, который запрещает применять скрутку.

• Если подключение производится в проходной распределительной коробке как на видео, то соединение может быть выполнено как с питающим кабелем, так и с кабелем, питающим другую распределительную коробку. Ведь благодаря соединению между собой они являются одним целым.

Подключение выключателя

Схема соединения проводов в распределительной коробке для подключения выключателя несколько сложнее, но тоже достаточно проста и понятна. И даже двух или трехклавишный выключатель не должен вызвать у вас проблем.

• Прежде всего выполняем подключение выключателя. Для этого необходимо провод, ведущий к вводу выключателя подключить к фазе питающего кабеля. Провод от вывода выключателя выводим в распределительную коробку.
• Теперь подключаем светильник. Прежде всего подключаем его к нулевому и защитному питающему кабелю, провода, идущие к светильнику. После этого подключаем фазный провод светильника к проводу, идущему от вывода выключателя.
• Что касается двух-, трех- или даже четырехклавишных выключателей, то здесь соблюдается тот же принцип. Единственным отличием является подключение фазного провода от вывода выключателя.
• Если это люстра с двумя режимами работы, то она имеет два фазных провода. К ним то мы и подключаем наши вывода от выключателя.
• Если же от выключателя будут подключаться разные светильники, то наша инструкция советует прежде всего подключить их нулевые и фазные провода. Затем по одному фазному проводу от выводов выключателя на каждый светильник.

Подключение светильника и розетки

А вот для подключения розетки с выключателем будет более сложная схема. Соединение проводов в распределительной коробке в этом случае чуть более запутано. Но если разобрать схему полностью, то и в ней нет нечего сложного.

• Прежде всего по методике, описанной выше, подключаем розетку.
• Теперь подключаем нулевой и защитный провод светильника. Это делается по той же схеме, как и при обычном подключении.
• Что касается фазного провода для выключателя, то здесь может быть два варианта. Вы можете приобрести единое изделие выключатель с розеткой в котором уже выполнено соединение. А можете приобрести отдельно выключатель и отдельно розетку. В этом случае соединение между ними вы будете выполнять самостоятельно.
• Чтоб не было перерасхода проводов в этом случае целесообразно подключить выключатель прямо от фазного контакта розетки. Этот провод подключаем к вводу выключателя.
• Провод же с вывода выключателя, как и при обычном подключении, выводим в распределительную коробку. Здесь его соединяем с фазным проводом светильника.

Подписка на рассылку

Всех, кто запланировал самостоятельный монтаж проводки в квартире или доме, часто интересует вопрос: «как подключить электрическую розетку?». Как правило, в одной комнате находится несколько розеток, предназначенных для подключения разных электроприборов, и для того чтобы смонтировать нужное количество розеток, необходимо произвести предварительные расчеты.

Схема расположения розеток и примерное количество элементов

Для начала необходимо составить план размещения розеток, который будет включать в себя указание всех электроприборов, которые будут подключаться к розетке. Самое большое количество розеток приходится на кухню, поскольку там располагается большее количество оборудования.

Схема розеток на кухне включает в себя большое количество электроприборов. А это значит, что проводка должна выдерживать большую нагрузку, поэтому стоит разделить розетки на несколько групп и провести параллельно кабели для их подключения.

При расчете количества розеток, запитанных от одной линии, необходимо рассчитать их общую токовую нагрузку для определения сечения кабеля.

Например, если общая нагрузка электроприборов в комнате будет составлять от 2 до 4 кВт, необходимо в соответствии с таблицей длительно-допустимых токовых нагрузок выбрать кабель 2,5мм2.

Для меньшей нагрузки можно использовать провод с сечением в 1,5мм2, а для большей, например, для индукционных варочных поверхностей или духовых шкафов, мощность которых может достигать 7-8 кВт, лучше выбрать кабель с сечением 6мм2.

Как подключить две розетки

Схема установки розеток в одной группе имеет параллельный способ соединения, однако подключить их можно разными способами. Есть два метода, как подключить 2 розетки: параллельное подключение двух розеток в распаячной коробке путем скрутки, пайки или клеммных блоков, а также розетка электрическая схема соединения которой, осуществляется последовательно от одной розетки к другой – шлейфом.

Распаячная коробка – это устройство, монтируемое в квартире, в которую входят провода от распределительного щитка. Во время подключения розетки, используются два провода от соединительной коробки (ноль и фаза), которые соединяются с контактами розетки. Таким образом, схема соединения розеток может включать в себя провод, подключаемый параллельно ко второй розетке либо независимо, через распредкоробку.

Подключение трех и более розеток

Способ, как подключить 3 розетки, не сильно отличается от подключения двух и может быть выполнен как параллельно, так и последовательно (шлейфом). Однако специалисты не рекомендуют последовательно подключать более двух розеток – увеличиваются возможности отказа цепи посредством плохого контакта в одном зажиме.

Таким образом, если вы задумались, как подключить 4 розетки, лучшим выходом будет разделить их на два блока и к каждому из них подвести отдельный кабель.

Источник: cable.ru

Как правильно подключить одноклавишный выключатель — 5 ошибок.

Подключение одноклавишного выключателя на лампочку, бра или люстру, казалось бы, простейшая задача. Однако и здесь можно наделать ряд ошибок, которые на первый взгляд не кажутся столь очевидными.

Давайте рассмотрим схему подключения такого выключателя и пошагово от А до Я узнаем, как при этом соединяются все провода в распредкоробке, в самом выключателе и на светильнике и что при этом можно сделать не так.

Изначально мы имеем:

Рекомендуемая высота – 0,9м от уровня пола. При этом располагайте его так, чтобы в открытом состоянии дверь не мешала его включению.

Будем считать, что нигде никаких проводов еще не проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.

Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

В распредкоробке кабель зачищается и жилы подписываются согласно расцветке и тому, как вы их подключили в щитке:

Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.

Подписывать можно маркером прямо на стенках самой коробки.

При маркировке жил старайтесь соблюдать утвержденную правилами расцветку.

Далее сверху от распаечной коробки до места установки выключателя спускаете второй кабель. Для одноклавишника он должен быть двухжильным ВВГнг-Ls 2*1.5мм2.

При этом многие опытные электрики все же рекомендуют изначально закладывать в штробу трехжильный. Хотя для простого выключателя света третья жила и не нужна (она останется незадействованной), однако в будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный или проходной.

Заново штробить стены и срывать обои уже не потребуется.

С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.

То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

Кабель с обоих сторон зачищается, а его жилы подписываются как L и L1.

Далее подключается сам выключатель. Для этого его нужно аккуратно разобрать ничего не сломав.

Отверткой или руками подцепляете и отщелкиваете клавишу. Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

Откручиваете два винтика и снимаете декоративную крышку.

Вся схема подключения фактически заключается в том, что вам необходимо в разрыв фазного проводника установить этот самый одноклавишник, который своими контактами и будет разрывать фазу.

Грубо говоря представьте, что на лампочку у вас идет цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и вставить в данный разрыв выключатель света.

Схема очень простая и незамысловатая. Единственное, что распаечная коробка как промежуточное звено, для многих здесь вносит некоторую путаницу.

Жилу L подключаете на верхний контакт, жилу L1 – на нижний.

После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.

В том случае, если у вас зажимные клеммы не сверху и снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в любые из них, без разницы какой куда.

Электропроводка без распределительной коробки

Архитектура проводки составляется с учетом интересов и пожеланий владельца жилья. Электромонтаж представляет собой последовательное соединение цепи без разветвительных коробок. Проводники включаются в электрическую систему поочередно друг за другом и подводятся от каждой точки освещения, розетки, выключателя сразу в распределительный щит.

Перед началом работы проводится предварительный расчет предполагаемого количества потребления тока при использовании планируемых электроприборов и устройств. Схема подключения включает в себя необходимый набор проводов и кабелей, инсталляцию розеток, выключателей, электрических приборов.

Новые требования к электропроводке рассматривают использование только медных проводников. Контактные соединения проводов при электромонтаже играют важную роль в любой электрической системе. Они должны быть устойчивыми к механическим повреждениям, безопасными.

Способы соединения проводки

Скрепление электрических проводников согласно техническим требованиям и действующим инструкциям проводится с помощью пайки, обжимов, опрессовки с использованием соответствующих инструментов. При выборе метода контактного соединения необходимо учитывать для чего скрепление и где оно будет размещаться.

В точках состыковки и ответвления проводов всегда оставляется запас для повторного соединения в случае неисправности. На сегодняшний день самым универсальными эффективными электрическими соединениями являются безвинтовые зажимы. Простые и удобные, подходят для всех типов проводников разного диаметра сечения.

Зажим состоит высококачественной стальной пружины устойчивой к агрессивной среде и токошины из электролитной меди специального лужения, фиксируется на контактной зоне с помощью отвертки. Клемма не имеет ограничений по токам и напряжению, соединяет даже проводники с гильзой. Отвечая современным требованиям, зажим имеет уменьшенный размер, за счет чего не занимает много места в подрозетнике.

Особенности монтажа электропроводки

Все электромонтажные работы проводятся только после установки электрического щита и счетчика. После чего определяются места коммутационного оборудования. Чтобы правильно провести укладку проводов и установку подрозетников, проводится обследование кабельной трассы, условий проложения проводки и электрических изделий.

Точность исполнения электрификации гарантирует не только эстетичный вид, но и безопасность всего жилища. Так, при установке подрозетника в качестве распределительной коробки необходимо соблюдать правила монтажа, это:

1. Фиксировать подрозетник в стене из кирпича, бетона, гипсокартона с помощью строительной смеси.
2. Устанавливать подрозетник вровень с поверхностью стены при закрытой проводке.
3. Для крепления стакана использовать специальные зажимные винты с пластинами.

При прокладывании кабеля следует использовать специальный крепеж, который защитит его от механических повреждений и станет в качестве заземления. Проектируя электрическую сеть через розетки и выключатели, необходимо использовать только качественное оборудование.

В последнее время большим спросом стали пользоваться установочные подрозетники с более углубленной формой, чтобы запас проводов сформированный петлями или складками компактно вмещался без резких заломов.

Схема подключения блока розетка-выключатель c двумя клавишами

В основном блоки объединяющее в себе розетку и выключатель с двумя клавишами устанавливаются на перегородке между дверьми в ванную и туалет. При помощи только одного блока появляется возможность управлять светом в двух помещениях и подключать любые потребители электроэнергии в розетку переменного тока.

1. Принципиальная схема подключения совмещённого устройства подразумевает прокладку пяти проводников из распределительного короба к спаренной электрической системе.
2. Заземляющую жилку и нулевой провод из распределительного щитка нужно подключать только к розетке.
3. Для подачи фазы на спаренный выключатель в коммутирующем блоке предусмотрена специальная перемычка.
4. Свободные две жилки подключают к двум коммутирующим контактам выключателя, через который будет происходить подача фазы к осветительным приборам в туалете и ванной.
5. В распределительном коробе делают скрутки проводов, подающих фазу через коммутатор и свободных жилок, идущих на патроны лампочек в ванной комнате и туалете.
6. Нулевые провода, а также заземление от осветительного прибора берут в распределительной коробке путём скручивания оголённых концов со скрутками, предназначенными для подключения розетки.
7. Если понадобиться изменить последовательность клавиш, подающих напряжение на лампочки в туалете и ванной, необходимо поменять местами жилки на коммутирующих контактах выключателя.

Безопасность электропроводки

По завершении установки электропроводки необходимо провести комплекс измерений, чтобы убедиться в готовности системы к использованию современной бытовой аппаратуры, техники. Проверка работоспособности электрического щита, проводов, кабеля, розеток, выключателей, дает возможность вовремя исправить допущенные ошибки. Тестовая проверка показывает, что:

• контакты электропроводки имеют надежное заземление;
• соединения правильно подключены;
• постороннее напряжение и повреждения в изоляции отсутствует;
• автоматический аппарат защиты соответствует проводки.

Провести точный замер электропроводки можно только с помощью специалистов электролаборатории. Для проверки используется контрольно – измерительная аппаратура, которая показывает потери, потребление электроэнергии. Особенно профилактического осмотра требуют розетки, выключатели, светильники во избегания замыкания.

Качество продукции залог надежности и функциональности проводки

Работоспособность, безопасность и надежность современной проводки зависит от аккуратности, внимательности и профессионального исполнения электромонтажа. Для того чтобы электричество в доме или квартире было бесперебойным необходимо проводить визуальный осмотр электропроводки, следить за состоянием бытового электрооборудования.

Проводка без распределительных коробок является самой модернизированной надежной электрической системой для современных квартир, домов. Единственным недостатком ее это немалый расход кабельной продукции и всех комплектующих. Кабель, провода, розетки и выключатели необходимо приобретать в специализированных магазинах, где продукция по своему назначению соответствует международным стандартам и имеет сертификат качества.

Любые розеточные механизмы, выключатели ведущих мировых марок имеют высокую надежность и долгий срок службы при любом соединительном контакте. Низкое качество продукции ведет к быстрому изнашиванию, могут послужить причиной замыкания, возгорания, обесточиванием комнаты или всего дома. При покупке таких изделий информационный материал от производителя не всегда дает полного представления. Экономия средств не является залогом безопасности, надежности и комфортного проживания.

Источник: evosnab.ru

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

При монтаже штроб учитывайте несколько важных правил:

1. Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
2. Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
3. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

• распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
• две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
• розетка внутренней установки;
• выключатель внутренней установки с одной клавишей;
• осветительный прибор;
• набор отвёрток (плоская и крестообразная);
• нож или стриппер для снятия изоляции с жил;
• пассатижи с изолированными ручками;
• зажимы или изоляционная лента;
• индикаторная отвёртка.

Монтаж электрики без распаечных коробок: особенности, плюсы и минусы, схемы

Существует два основных способа соединения поводов при монтаже электропроводки: с распределительными (распаечными) коробками и без. Последний способ появился относительно недавно. К этому варианту прибегают в основном потому, что наличие распределительных коробок портит внешний вид отремонтированных помещений. По ПУЭ (Правила устройства электроустановок) необходимо обеспечить свободный доступ к каждой коробке, а это устраивает далеко не всех. Большинство стараются спрятать подальше от глаз их под отделкой, нарушая при этом основное требование ПУЭ к данному виду монтажа.

Для обеспечения доступа в коробку приходится срывать часть обоев или штукатурку, что приводит к дополнительным затратам на ремонт. Чтобы избавится от такой перспективы многие прибегают к монтажу без распределительных коробок. Протяжку проводов в этом случае делают в общей штробе, полах или подвесном потолке. Такой метод имеет как достоинства, так и недостатки.

Необходимый перечень инструментов и принадлежностей для работы с проводкой

1. Отвертка-тестер или амперметр (прибор для измерения силы тока)
2. Изолента (вместо изоленты можно использовать сизы)
3. Нож
4. Отвертка крестовидная и плоская (используются при зажиме соединений в приборах)
5. Пассатижи (для откусывания проводов, для более надежной и аккуратной их скрутки)

Чтобы провести проводку в доме, для этого не потребуется ничего сложного. От питающих концов ведем провода к отдельно взятой комнате. В этой комнате, как правило, будет располагаться распределительная коробка. Уже от этой коробки перемещаемся в следующую комнату. И так далее. Провода необходимо спрятать, чтобы их не было заметно. Обычно они прячутся в стене. Для этого делается штраба (углубление или канал в стене), куда и укладываются провода. Потом штрабу заштукатуривают. Таким образом, получается то, что провода выведены во все комнаты в места распределения. От этих мест мы уже в дальнейшем сможем подключить и розетки с выключателем, и все что угодно.

Один немаловажный факт. Если вы делаете проводку в отдельно взятом помещении, то необходимо определить вид проводов, откуда вы будете питать ваше помещение. Провода применяются, как правило, двух видов: медные и алюминиевые. Не стоит пренебрежительно относиться к этому. Если изначально вы питаетесь от медных проводов, то вам следует в дальнейшем и пользоваться медными. Если соединить медь и алюминий вместе, то работать все будет. Вы не почувствуете никакой разницы. Однако, медь и алюминий при взаимодействии со временем окисляться (вступят в химическую связь). Окисление нарушит качество контакта.

измерение напряжения портативным вольметром

заштукатуренная штраба с проводами

Что еще нужно помнить. Соединения всегда должны быть последовательными. Во избежание короткого замыкания, необходимо надежно изолировать соединения при помощи изоленты либо сиз. Для того, чтобы избежать последствий короткого замыкания (воспламенение, плавление и прочее), рекомендуется применять специальные устройства защитного отключения (УЗО) или дифференцированные автоматы. При потере тока, при коротком замыкании приведенные выше устройства отключат, обесточат цепь, предотвратив негативные последствия. В общих чертах мы рассмотрели все моменты, касаемые проводки в доме.

Монтаж без распределительных коробок: общие правила

Котлы, электроплиты, кондиционеры и другие бытовые приборы с повышенной потребляемой мощностью запитываются отдельно от розеточных и осветительных групп. При этом желательно, чтобы каждый электроприбор запитывался отдельным кабелем через автомат.

Одна розеточная группа может содержать до 8 розеток. Количество розеток и групп зависит от количества комнат и мощности потребителей. Это делается на основании расчета и согласовывается с заказчиком до начала монтажных работ.

Сечение провода выбирается исходя из величины токовых нагрузок. Как правило, для розеточных групп выбирают медные провода сечением 2,5 мм², для освещения – 1,5 мм².

Зависимость сечения медного провода от величины токовой нагрузки приведены в таблице:

Величина тока, A	Сечение провода, мм²	Диаметр провода, мм
1	0,17	0,45
2	0,33	0,65
3	0,52	0,81
4	0,67	0,92
5	0,84	1,02
6	1	1,13
10	1,7	1,45
16	2,7	1,87
20	3,3	2,05
25	4,2	2,32

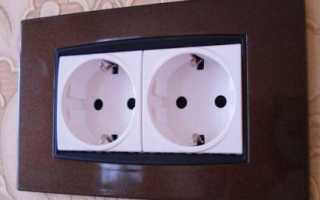

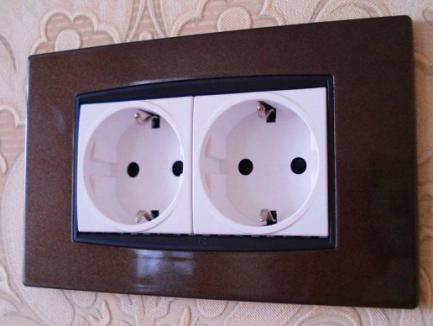

Подключение розеток

Подключение розеток осуществляется тремя проводами: фаза, нейтраль (ноль) и заземление. Подключение фазного и нулевого проводников допускается соединять двумя способами: с обрывом линии и без. В первом случае провод в месте соединения перегибается и разъединяется. Оба конца зачищаются от изоляции и заводятся в один контакт. Во втором случае провод не разъединятся, делается петля, которую зачищают от изоляции и зажимают винтом. Преимущество этого способа в том, что при ослаблении контакта в одной розетке, в остальных он не пропадает и они остаются в работоспособном состоянии. Подключение заземляющего провода допускается производить только без разрыва линии.

Порядок подключения розеток следующий:

1. Один общий кабель группы от распределительного щитка прокладывается в общей штробе (или в полах).
2. В местах разветвления кабель опускается (или поднимается) непосредственно в первую розетку группы.
3. Каждая последующая розетка группы запитывается от предыдущей.

Схема монтажа

Как подключены розетки и выключатели

Общая часть строения цепи, надеемся, понятна всем. Теперь давайте посмотрим, как подключаются к ней электроточки.

Схема подключения светильников через двухклавишный выключатель

Итак, у нас есть групповой питающий провод, который приходит в распределительную коробку. Провод этот может иметь две или три жилы. По современным стандартам для этих целей используются именно трехжильные провода. Стоит сказать, что схема подключения от количества имеющихся проводов сильно не поменяется.

• Все три провода будут иметь разную цветовую маркировку. Белый или розовый – это фаза, синий – это нуль, а желто-зеленый – заземление. Будьте внимательны и осторожны при выполнении подключений, так как всегда есть вероятность, что электрик неправильно подсоединил провода к автомату. Предварительно проверьте провода на напряжение тестером.
• Начнем разбор с подключения розетки. Фаза и нуль соединяются с ее силовыми контактами, тогда как «земля» – с заземляющим. То есть для ее подключения к сети задействуется все три провода.

Заземление требуется для передачи заряда с корпуса устройств в заземляющий контур, что позволяет избежать поражения электрическим током

• С выключателем все немного сложнее, так как в эту часть цепи еще входит осветительный прибор.
• Итак, мы имеем три провода в коробке – они отделены друг от друга и мы четко видим цветовую маркировку, которая соответствует фактическим параметрам цепи. От распределительной коробки до коробки выключателя прокладывается двухжильный или трехжильный провод – первый берется под одноклавишный выключатель, а второй – под двухклавишный. Если клавиш еще больше, то количество проводников растет пропорционально.
• Зачищенные концы провода мы прикручиваем к клеммам выключателя. Сразу скажем, что на этот прибор подходить будут только фазные провода, вне зависимости от их количества. Дело в том, что задача выключателя – разрывать цепь и прекращать подачу электричества к осветительному прибору. То есть концы провода – это ввод и вывод.
• Уже в распределительной коробке одна жила соединяет с фазным проводником группового провода. Вторую жилу соединяют с другим проводом, который протягивается к светильнику как фаза. У этого провода также две или три жилы – вторая соединяется с нулем по цветовой маркировке, а третья с заземлением. То же самое делаем, если выключатель двухклавишный, но уже по немного усложненной схеме. Тут задача состоит в том, чтобы разбить осветительные приборы по группам и включать их по отдельности.

Соединение проводов в распределительной коробке

Решили сделать дома ремонт? Статья о ремонте пола в квартире наверняка будет вам очень полезна. Информация, которая поможет вам предотвратить возможные дефекты в поле во время работы. Также в статье инструкция по ремонту пола!

Видео – Подключение розетки и выключателя

Если вышеизложенное вы прочитали внимательно, то уже понимаете, что схемы подключения точек совершенно разные и в коробке выключателя попросту нет нуля и заземления, чтобы можно было подключить розетку. Так как же это возможно сделать? Назовем все допустимые способы.

Узнайте, как поменять выключатель света с одной клавишей пошагово, в специальной статье на нашем портале.
