Крепление бруса к фундаменту
Фундамент является основой всего сооружения. К выбору его типа стоит подходить особенно ответственно, предварительно изучив почву, на которой будет происходить строительство. Так, к примеру, если грунт движется подойдет свайный тип, для пушистых почв можно использовать мелкозалягающее основание. А для строительства дачного домика или хозяйственных построек прекрасным вариантом является основание, построенное из асбестовых труб или кирпичных столбов.
Но какому бы виду фундамента не было отдано предпочтение, каркасные стены возводятся по одному принципу. Для таких работ потребуется выполнение нижней обвязки, которая служит своеобразной прослойкой между материалом фундамента и материалом стен. Прекрасным вариантом нижней обвязки является деревянный брус. Как показывает практика, его более всего применяют для этих назначений. Именно поэтому у многих и возникает вопрос как правильно класть брус на фундамент. Особенно, если строительством дома владелец участка занимается впервые. Обвязка из бруса — это самый доступный способ перехода от основания до созданий каркаса.
Что такое обвязка и для чего она нужна?
Для того чтобы объединить сваи или столбчатый фундамент необходима обвязка. Она может быть нескольких видов. В данном случае речь пойдет о нижней обвязке, которую используют при строительстве каркасного дома на столбчатом фундаменте.
Нижняя обвязка — это самый первый слой бруса (доски, бревна). Данный слой крепят на фундамент, только после этого начинают строительство каркасного дома. Основная функция необходимой строительной части — прочное фиксирование стен постройки на фундаменте. Таким образом можно сохранить постройку, предотвратить перекосы и разрушение здания. От вида фундамента зависит монтаж обвязки.
Правила выполнения строительных работ
Крепление бруса к фундаменту должно соответствовать нормативным требованиям строительства дома. При правильной и прочной фиксации удается избежать образования трещин на стене в дальнейшем, и даже, в некоторых случаях, разрушения дачного домика. Для успешного выполнения работ и длительного периода эксплуатации материала следует пользоваться определенными правилами-советами профессиональных строителей, которые всегда подскажут, как класть материал:
- прежде чем класть первый венец необходимо его обработать специальным антисептическим средством. Такое вещество можно приобрести в строительном магазине. Обработка древесины из бруса предотвратит гниение и продлит эксплуатационный период материала. Крепить брус к фундаменту необходимо после предварительной обработки – это одно из главных требований строительства;
- первый венец бруса следует улаживать на гидроизоляционный материал. Прослойка из рубероида станет надежным препятствием для проникновения влаги. Крепление сруба к «голому» фундаменту категорически запрещено. Такой переход из бруса позволит сделать дом намного устойчивей к осадкам;
- брус необходимо прочно крепить к основанию, так как фундамент постоянно подвергается герметичным изменениям. К примеру, неблагоприятное воздействие подземных вод, намокание почвы осадками, ее высыхание приводят к изменениям самого фундамента. И с этим ничего нельзя сделать. Это закон природы. А вот, особенно прочно закрепив брус, можно избежать деформации стен и образованию трещин.
Укладка бруса относится к несложным видам работ, которые может выполнить каждый владелец дачного участка.
Фиксация первого ряда к ленточному фундаменту

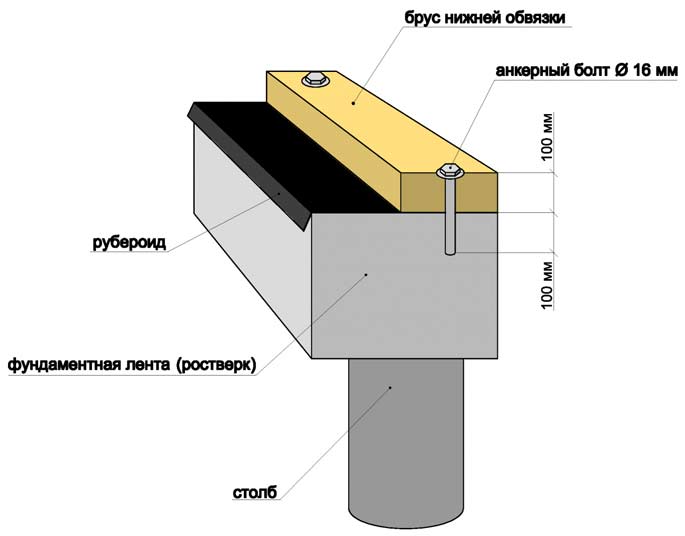

Прочно зафиксировать деревянный брус к ленточному основанию можно с помощью анкерных болтов. Достоинством такого способа крепления является возможность крепления непосредственно на месте строительства. Такая укладка из бруса относится к самым простым, но в то же время, надежным работам. Для выполнения такой фиксации необходимо уложить брус на заранее подготовленный фундамент, покрытый гидроизоляцией. В местах крепления следует проделать отверстия в древесине с помощью дрели и специальной коронки, удалить древесину и уже с помощью перфоратора сделать отверстие в фундаменте. Последним этапом станет установка анкерного болта в готовое отверстие и его затягивание накидным гаечным ключом.
Прочное крепление бруса на фундамент с помощью анкерных болтов обеспечивает не только проверенную фиксацию, но и позволяет в случае необходимости поднять всю конструкцию над фундаментом с помощью домкратов. Укладка первого венца должна выполнятся особенно ровно. Поэтому рекомендуется выровнять фундамент перед креплением деревянного бруса. Также укладывая материал рекомендуется постоянно контролировать ровность поверхности. Использование анкерных болтов позволяет быстро, просто и очень крепко зафиксировать деревянный брус на основании дачного домика или хозяйственного сооружения. Прикрепить первый ряд деревянного бруса можно самостоятельно, даже не имея опыта и специального оборудования. Фиксация анкерными болтами не займет слишком много времени, а закрепленный материал будет зафиксирован особенно надежно.
Укладка и соединение обвязки
После того, как гидроизоляция уложена и выровнена, приступают к укладке подготовленного материала для обвязки.
Важно! Если используется связка досок, то ее укладывают на ребро. Так, чтобы соединение между досками находилось в вертикальной плоскости
Начинать обвязку нужно с наметки углов будущего здания. Принимают некоторую точку за первый внешний угол объекта и отмечают ее (лучше всего вбить гвоздь), далее таким же образом отмечают все остальные углы. После выполнения этого этапа нужно проверить прямоту углов (можно использовать треугольник плотника).
Следующим шагам будет выполнение одного из углов будущего объекта и укладка всех подготовленных брусьев (досок, бревен). Стыки следует прокладывать джутовой лентой.
На прямых участках обвязки элементы легче всего соединять между собой лобовым упором (по аналогии с угловым соединением в полдерева или в полулапу), не забывая использовать джутовую ленту в качестве прокладки.
Между собой элементы укладки можно скреплять металлическими уголками или скобами.
Так выглядит крепеж досок с помощью уголков
После укладки всех элементов нужно повторно проверить прямоту всех углов, а также горизонтальность конструкции по уровню.
Как уложенную нижнюю обвязку прикрепить к фундаменту? Возможно несколько вариантов:
- Анкерное соединение – болты должны быть предварительно вмонтированы в фундамент, в элементе нижней обвязки отверстие под болт высверливается на этапе укладки и подгонке элемента. Анкерные болты должны быть в каждом столбе, на который укладывается обвязка, или по всему периметру ленты – при ленточном фундаменте.
- Соединение гвоздями – гвозди вбиваются в места, где в фундамент вмурованы пробки из древесины.
- Соединение с помощью клиньевых болтов – наиболее крепкий метод соединения.
После закрепления обвязки опять нужно проверить ее горизонтальность по уровню и можно приступать к выполнению отверстий под напольные и стеновые лаги.
Фиксация деревянного бруса к винтовым сваям
Закрепить брус к сваям также не сложно. Для крепления деревянного бруса к винтовому фундаменту своими руками необходимо:
- соединить два деревянных бруса между собой. Просто скрепить их можно с помощью специальной металлической накладки: одна сторона изделия крепиться к одному брусу, иная сторона – к другому брусу;
- зафиксировать деревянный каркас из бруса на подготовленной площадке винтовой свои. Сделать это можно с помощью обычных саморезов;
- проверить фиксацию на прочность. Установка деревянного материала готова, а само строительство готово к новому этапу возведения. Многих интересует нужно ли проверять прочность. Ответ однозначный – обязательно нужно, так как в дальнейшем эта часть будет отвечать за прочность всей конструкции.
Установка нижней обвязки своими руками
После того как фундамент залит, закуплены все необходимые материалы и подготовлены инструменты, можно переходить к обвязочным работам:
- Нужно проверить основание на наличие неровностей. Если таковые имеются, необходимо их устранить, для чего нужно использовать цементный раствор. Допускаются неровности до 3 сантиметров, если они не превышают этого значения – значит, можно их не исправлять;
- Укладывается гидроизоляционный слой с помощью рубероида и мастики (мастика служит “клеем” для рубероида). Слой защитит основание и каркас дома от попадания влаги;
- Процесс обвязывания начинается с углов основания (фундамента). Выполняется сборка конструкции для первого угла, от которого и будет начинаться вся обвязка. Правильность выполнения работы можно проверить при помощи обыкновенного строительного треугольника;
- Начинается укладка досок. Стыки на углах укладываются при помощи выборки либо “лапу”, либо в “пол дерева” (это наиболее распространённые варианты). Все диагонали и угловые стороны должны быть выведены идеально ровно перед креплением основных узлов конструкции. Фиксировать их можно с помощью обычных гвоздей, размер которых (имеется в виду забивная часть крепежей) должен составлять не менее 150 миллиметров, расстояние до кромки должно быть от 2 сантиметров и более.
Методы крепления бруса
Кроме анкерных болтов деревянную обвязку из бруса можно закреплять своими руками с помощью нагеля. Такая установка закладывается еще в момент заливки фундамента:
- еще при заливке фундамента стоит заложить вертикальный прут в горизонтальном положении, к которому и будет крепиться деревянный брус. Предварительно подготовленный штырь обрезают до 2/3 толщины бруса. Металлический элемент не должен проходить сквозь брус;
- согласно разметке и местонахождению металлических штырей необходимо в деревянной обвязке просверлить отверстие;
- надеть деревянный брус на металлические штыри. Устанавливаемый брус должен фиксироваться очень плотно, поэтому предварительно рекомендуется определить диаметр отверстия.
Уложенный материал не позволит сместиться изделию по горизонтали. С помощью такой фиксации можно выполнить работы прочно и надежно. Обвязочный материал является неотъемной частью строительства. И выполнять такие работы следует так же, как и иные, соблюдая требования строительной отрасли.
Крепление стропил к верхней обвязке
Мауэрлат воспринимает вертикальную и горизонтальную нагрузку от стропильной системы. Горизонтальную он равномерно распределяет на стены.
Закрепление чаще всего выполняется врубкой. После чего конструкция дополнительно фиксируется двумя гвоздями с обеих сторон. Можно предусматривать закрепление с помощью уголков.
При выполнении обвязки каркасного строения своими руками требуется в обязательном порядке контролировать качество исходного материала и надежность соединений. Это гарантирует надежность и долговечность конструкции. При соблюдении технологии брус надежно свяжет все отдельно стоящие элементы каркаса в единую прочную систему и обеспечит устойчивость стоек стен и равномерное распределение нагрузки на фундаменты от дома и на стены от кровли.
Как крепить брус к фундаменту. Способы соединения и их особенности
При возведении дома из бруса необходимо решить вопрос крепления первого венца к фундаменту. От этого главным образом зависит дальнейшая эксплуатация постройки. Для данной операции придумано несколько вариантов технологий, о которых и будем вести речь ниже.
Вы узнаете, как правильно соединить брус с плитным, ленточным, а также свайным основанием. Мы расскажем — какими способами это делается, и какие материалы и инструменты для них следует подготовить заранее.
Крепление бруса к столбчатому фундаменту с помощью арматурной шпильки
Советы от специалистов
Напоследок предлагаем вам ознакомиться с полезными советами от профессиональных строителей и мастеров-самоучек. Обвязка столбчатого фундамента брусом не менее важная работа, чем закладка самого основания, поэтому прежде чем приниматься за практику лучше изучить всю доступную теорию.
Полезные советы:
- Все сваи непременно должны быть одинаковой высоты, в чем нужно убедиться перед созданием обвязки. В противном случае у вас не получится состыковать все ее элементы, а если и получится, то стены дома, построенного на кривом фундаменте, будут разной высоты.
- В процессе фиксации брусьев к сваям необходимо следить за расположением креплений саморезов – оно должно быть строго в центре. От этого зависит не только равномерное распределение нагрузки и прочность, но и целостность деревянного бруса – если сместить крепеж в одну из сторон, древесина может треснуть.
- Перед покупкой бруса учитывайте, что ширина его должна вдвое превышать ширину сваи или столба фундамента.
Предлагаем ознакомиться с несколькими видео по обвязке фундамента брусом, в которых вы найдете не только наглядное применение технологии, но также находчивые решения матера, позволяющие свести расходы и трудозатраты к минимуму:
На самом деле важно следовать лишь двум правилам – купить качественный брус и строго придерживаться технологии монтажа. Строительство фундамента, даже такого простого, как столбчатый, не терпит спешки, поэтому сперва создайте наиподробнейший проект, а затем поэтапно воплотите его в жизнь. Надеемся, эта статья поможет вам построить качественный и долговечный фундамент с ростверком.
Фиксация в зависимости от типа основания
Из других публикаций нашего портала вы уже знаете, что в строительстве есть несколько видов фундаментов, каждый из которых отличается не только конструктивными особенностями, но и местом, где их лучше всего устанавливать.
Зависит это от различных факторов, среди которых преобладает структура грунта на участке и цена всех работ, так как не секрет, что земляной этап при возведении дома может превысить половину суммы проекта.
Как прикрепить брус к фундаменту на анкер-дюбель
Плитное и ленточное
Перед работой на плитном фундаменте нужно произвести подготовку:
Читайте также:
- просверлить в плите отверстия на расстоянии 500 мм между их центрами;
- вставить в них болты с контргайками;
- сделать соответствующие по диаметру и на таком же расстояния в брусе отверстия, пока фундамент застывает.
Совет: подготовительные действия лучше всего проводить одновременно со сборкой основания или его заливкой.
- Проверьте горизонтальность верхней плоскости фундамента и убедитесь, что на ней нет впадин (заделайте их) или неровностей (счешите их);
- Закройте основание гидроизоляционным слоем, для чего отлично подходит обычный рубероид;
- Установите на шпильки деревянный венец и зафиксируйте его контргайками.
Как закрепить брус к фундаменту с помощью шпильки
К ленточному основанию крепление бруса производится аналогично. Отличие состоит лишь в том, что не нужно устанавливать болты в верхнюю часть фундамента, используется дюбель. При этом каркас дома следует подготовить и собрать заранее.
Свайное
При жесткой фиксации инструкция процесса следующая:
- вставьте в отверстия под шпильки сбоку на сваях П-образные оголовки;
- нарежьте из бруса заготовки;
- установите в отверстие оголовка балку и зафиксируйте ее шпилькой;
- вмонтируйте оголовки в сваю, для чего сначала положите на них брус, подложив под него угловые скобы, а затем приварите их к сваям;
- снимите бревно и приварите на скобы оставшиеся оголовки;
Совет: положите между металлом и древесиной рубероид, чтобы избежать контакта между ними.
- установите фундаментные балки в скобы и закрепите их винтами.
Как производится крепление бруса к фундаменту анкерными болтами
Данный способ дает возможность проводить сборку здания гораздо быстрее, так как в процессе используют нижний ярус строения.
Совет: если не используется крепеж, брус следует монтировать к Т-образному оголовку.
По окончанию работ, связанных с установкой и фиксацией бревна к фундаменту, можете начинать возводить стены. При этом следует помнить, что венцовый брус должен быть полностью высушенным, чтобы не было деформации каркаса дома в дальнейшем.
Совет: перед установкой на фундамент бревно необходимо обработать антисептиком.
Обвязка основания брусом
Данный способ разрешено использовать к фундаментам любого типа, особенно это касается свайного основания. Благодаря этому удается равномерно распределить нагрузку от каркаса дома по периметру последнего, увеличив тем самым срок его эксплуатации.
Начинать процесс обвязки следует после заполнения всех полостей раствором, но пока не установлены оголовки. Тем самым удастся избежать изменений уровня установки свай из-за процессов, происходящих внутри грунта.
На фото — обвязка фундамента
Как производить обвязку
Процесс состоит в следующем:
- Приготовьте строительный уровень и проверьте ним точность и правильную установку свай. Необходимо все обнаруженные неточности устранить как можно быстрее;
- Поставьте по углам, заполненных раствором, шпильки с резьбой;
- Установите также по углам алюминиевые уголки;
- Состыкуйте бревна между собой, подпилив сверху и снизу, а затем соедините их под прямым углом. Обязательно обмотайте стыки джутом.
По завершению нижней обвязки переходите к верхней. Обычно последний этап проходит быстрее, и выполнить его своими руками сложности не представляет.
Узлы верхней обвязки
Верхняя обвязка каркасного дома укладывается на вертикальные каркасные опоры после установки угловых стоек. Если периметр дома достаточно большой (больше 6 м), то кроме угловых столбов ставят также промежуточные – посреди стены. И только после – кладут верхнюю обвязку.
После укладывания верхнего ряда крепят временные укосины – через всю стену. Далее – крепят оставшиеся вертикальные стойки и укосины к ним. После чего временные укосины между верхней и нижней обвязкой снимают.
Удобней всего собирать стены каркасного дома в положении лежа, сколачивая между собой нижнюю обвязку, вертикальные стойки, ригель, укосины и верхнюю обвязку. И только после этого поднимать стены в вертикальное положение, где остается только скрепить между собой все стены дома. Для прочного соединения стен каркасного дома используется вторая верхняя обвязка, которая делается внахлест первой верхней обвязки.
Узлы двойной верхней.
При использовании двойной верхней обвязки можно обойтись без применения стальных уголков. При этом нет необходимости торцы досок частично срезать, выполняя соединение «в лапу». Потому что такие соединения с вырубкой части торца нарушают целостность доски и соответственно ее ослабляют.
Поверх второй верхней обвязки кладут балки межэтажного перекрытия. Балки укладывают на торец, расстояние между балками задают в зависимости от величины пролетов и скрепляют гвоздями.
Инструменты и материалы
Чтобы установить брус вертикально на фундамент, необходимо подготовить следующий инструмент, материалы:
- строительный уровень;
- цемент М500;
- очищенный от примесей песок;
- антисептик для обработки древесины против плесени и грибка;
- рулон рубероида для гидроизоляции;
- анкерные шпильки;
- деревянный брус.
Важно! Брус укладывается на бетонный фундамент, если он выстоялся на протяжении 7 дней или более.
Узлы нижней обвязки
Способ крепления зависит от типа фундамента. При возведении каркасника задействуют три типа основания: плитное, ленточное или столбчатое.
Ленточные и плитные основания
На бетонный фундамент выкладывают лежни – деревянные доски, необходимые для выравнивания основания. Их фиксируют анкерами.
Возможны два варианта крепления лежней:
Вариант 1. В подготовленном фундаменте и доске высверливают отверстие. Глубина зависит от типа основания и высоты возводимой стены.
Для стандартного каркасника со стеной высотой 2,5-3 м анкерный болт заглубляют на 15-20 см.
Вариант 2. Анкерные шпильки бетонируют еще на этапе заливки фундамента. В незастывший бетон в обозначенных местах устанавливают полые конусы с резьбой. Когда раствор застынет, в конусовидные шпильки заводят анкеры.
Особенности столбчатых фундаментов
Технология крепления нижней обвязки для узлов каркасного дома с упором на столбчатый или винтовой фундамент:
- Для удобства фиксации необходимо предусмотреть, чтобы верхняя часть опоры имела плоский металлический оголовок с отверстиями.
- Сверху «подошвы» кладут деревянные балки, которые и будут ростверком свайно-винтового основания.
- В балках делают отверстия в соответствии с местоположением отверстий в оголовке.
- Нижнюю обвязку закрепляют болтами.
Выполнять фиксацию брусьев нижней обвязки с фундаментом надо обязательно, так как при замерзании основание дома подвергается подвижкам.
Требования для древесины
При выборе бруса для постройки деревянного дома следует отталкиваться от строительных норм и правил, а конкретно от ГОСТ 2695-83. Уложить первый венец из бруса на фундамент необходимо из лиственницы или дуба. Эти материалы обладают хорошей прочностью и долговечностью. Для продления срока эксплуатации их необходимо обработать антисептиком.
При выборе древесины для постройки каркасного дома учитывают следующие моменты:
- Сечение бруса 20 × 20 сантиметров, пиломатериал не должен иметь искривлений, выпадающих сучков и других дефектов.
- Максимальная влажность древесины составляет 20%. Лучше всего брать брёвна от зимней валки, которая проводилась с декабря по март. Дерево должно вылежаться под навесом или в другом помещении с естественной вентиляцией. Колоды размещают в стопки в соответствии с правилами складирования.
- Отсутствие пороков, допускаемых государственными стандартами. К таким относятся повреждения древесины от жука-короеда, поражение плесенью или грибком.
- Отсутствие дефектов, которые могут остаться после обработки материала на пилораме.
Деревянная обвязка
Традиционно деревянные строения ставят на деревянный ростверк из бруса. Для такой задачи выбирается отборное сырье
Важно! При приобретении бруса для ростверка следует осведомиться о сушке и обработке материала.
Из-за постоянного контакта с испарениями и влагой ростверк может поразить грибок и гнилостность. Для повышения прочности конструкции при строительстве обвязки даже из очень качественного сырья особое внимание уделяют гидроизоляции. Данные работы можно произвести самостоятельно.
Лучший материал для ростверка – сырье из хвойных деревьев. В отличие от других материалов, он обладает определенными преимуществами:
- низкая стоимость;
- продолжительный срок эксплуатации;
- повышенная смолистость пород снижает воздействие влаги на древесину;
- повышенная прочность.
Обратите внимание! При покупке материала для ростверка необходимо самостоятельно осмотреть брус. Сырье с гнилью, сучками и большими трещинами не годится для подобных работ.
Древесина для обвязки должна пройти тщательную подготовку. После покупки бруса необходимо провести обработку антисептиками, это снижает риск разрушения материала от жуков и гнилостности. Чтобы защитить древесину от возгорания, ее обрабатываю антипиренами, особенно это касается смолистых пород, наиболее подверженных воспламенению.
Наиболее прочный тип древесины для ростверка – клееный брус. При производстве этого сырья производится продолжительная сушка. Кроме того, за счет машинного склеивания под давлением, каждый брус имеет четкую форму, что уменьшает риск ошибок при строительстве.
Схемы и технологии крепления к фундаменту
Существует два способа закрепления деревянного бруса на фундаменте. Ознакомимся с ними более подробно:
- Жёсткий метод – крепление деревянных изделий происходит при помощи специальных хомутов. Результатом работы будет неподвижная и надёжная опорная конструкция.
- Накладной – укладка брусьев происходит по специальным вырезам, здесь нет скрепляющих элементов между пиломатериалами и основанием. Надёжность конструкции достигается за счёт веса постройки, которая давит на нижний венец.
Из двух указанных методов первый считается более надёжным, второй способ отличается простотой выполнения.
Столбчатый
Конструкции столбчатого типа используются для постройки жилых зданий на неустойчивых грунтах. Срок службы такого основания находится в пределах 30–40 лет. Здесь всё зависит от материала изготовления столбиков (кирпичная кладка, бетон, асбоцементные или металлические трубы).
При постройке деревянного дома составляют проект, в котором определяется количество и площадь опор, а также расстояние между ними. Необходимо обратить внимание на крепление бруса к свайному фундаменту. Здесь нужно учесть нюансы закрепления первого ряда брусков.
Перед проведением основных работ выравнивают все столбики в одной горизонтальной плоскости. Для этого используется водяной строительный уровень или нивелир. От правильности выполнения таких действий зависит равномерность усадки дома и долговечность строительной конструкции.
Важно! Согласно СНиПам, деревянный брус для укладки нижнего ряда должен быть на 5 сантиметров больше, чем остальные изделия.
Для обвязки берут детали с сечением 20 × 20 сантиметров, для монтажа несущих стен используются брусья квадратного сечения 15 × 15 сантиметров. Необходимость выбора большего сечения деревянных изделий для обвязки связана с тем, что на них ложится весь вес здания и кратковременные нагрузки (снег на крыше и др.)
Следует ознакомиться с нюансами крепления брусьев к столбчатому основанию. При постройке бани или деревянного дома нижний венец фиксируется через специальные закладные детали, шпильки диаметром 1,4 сантиметра. Эти болты закрепляют в бетонных столбиках в момент их заливки. После набора достаточной прочности первый ряд брусьев фиксируют на опорах зажимом гаек.
Подобная ситуация происходит и с кирпичными столбиками. В момент монтажа кладки в её структуре фиксируют резьбовые шпильки такого же диаметра. При этом верхняя часть арматуры должна перехватывать толщину деревянного бруса с запасом, чтобы можно было перехватить нижний венец. После фиксации ненужную часть шпильки срезают болгаркой. В случаях, когда столбики готовы, а шпильки не были установлены в процессе монтажа, их можно заменить анкерными болтами.
Помните! В местах соприкосновения металла с деревом конденсируется влага, что может привести к коррозии стали и появлению плесени или грибка на деревянных конструкциях. Проблемные места необходимо обрабатывать краской или антисептиком.
Ленточный или плитный
При монтаже бруса на ленточное либо плитное основание проводится предварительная подготовка поверхности. По периметру фундамента на расстоянии 50 сантиметров друг от друга высверливают отверстия и устанавливают анкерные болты с гайками. Такие же отверстия проделывают в деревянном брусе.
Перед закреплением бруса необходимо проверить горизонтальную плоскость основания и уложить слой рубероида, который будет использоваться в качестве гидроизоляции. На торчащие болты устанавливаем деревянные заготовки и фиксируем их гайками.
Разберёмся с процессом установки нижней обвязки более подробно, если работы проводятся вместе с заливкой бетона:
- В недавно залитый бетон устанавливают болты на расстоянии 50 сантиметров и оставляют застывать. У крепёжных деталей должны быть загнутые концы.
- Просверливают отверстия в брусе на нужном расстоянии под шпильки.
- Проверяют горизонтальность основания при помощи строительного уровня, выравнивают все неровности.
- Укладывают рубероид.
- В угловых частях дополнительно скрепляют балки при помощи металлических угольников и саморезов.
- Надевают брус на болты, устанавливают шайбы и закрепляют его положение зажимом гаек.
Крепление бруса к фундаменту ленточного типа происходит аналогично основанию из блоков, плит. В последнем случае необходимо заблаговременно собрать каркас венца. Фиксация осуществляется за счёт дюбелей.
Свайный
Крепление материала из древесины к сваям выполняется так:
- в отверстия на боковой части опор устанавливаются П- образные закладные детали;
- вырезаются заготовки из бруса;
- устанавливаются деревянные изделия в оголовок и фиксируются крепежами;
- устанавливаются бруски по одной линии, втыкаются скобы и привариваются к металлическим сваям.
Важно! Для предотвращения соприкосновения дерева с металлом под сваи укладывают куски рубероида.
Винтовой
Возведение жилого деревянного строения на винтовом фундаменте происходит достаточно быстро. Брус к данному основанию закрепляется довольно просто. На начальной стадии работ необходимо выполнить замеры длины и ширины постройки, после этого проверяем горизонтальность поверхности с помощью уровня. Брус пропитываем раствором антисептика и оставляем вылежаться до высыхания.
Монтажные работы проводятся в следующем порядке:
- высверливают отверстия в деревянных изделиях под крепежи (их глубина должна быть на 2 миллиметра больше от крепежей);
- укладывают брус по периметру здания;
- закрепляют его на винтовом фундаменте болтами.
Обвязка считается самой простой в монтаже. Кроме этого, она надёжна и долговечна.
Установка нижней обвязки
Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:
- выбор и установка фундамента;
- подготовка необходимых строительных материалов;
- установка и соединение обвязки.
Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.
Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке
Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.
Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины. Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.
Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.
После, используя плотницкий треугольник, проверьте, прямые ли углы повело получились. При необходимости подкорректируйте расположение гвоздей.
Далее можно приступать к монтажу одного угла будущей постройки и укладке выбранных пиломатериалов. В ходе работы возникающие стыки рекомендуется прокладывать джутовой лентой. Она необходима для создания прокладки между пиломатериалами. Если вы используете связку досок, то рекомендуется производить их укладку на ребра. Так все соединения между пиломатериалами будут находиться в вертикальном положении.
На прямом участке обвязка соединяется при помощи лобового упора с джутовой лентой. Лобовой упор считается одним из самых простых и надежных соединений, которое применяется для большого количества конструкций из дерева. Крепление обвязки происходит при помощи скобок или уголков из металла.
Для того чтобы скрепить нижнюю обвязку с фундаментом, используют следующие два метода:
- Заранее установленные в фундамент анкерные болты фиксируются в основании каждого столба или по всей площади ленточного основания.
- Гвозди, которые также были заранее установлены в фундамент еще до начала работ с нижней обвязкой, вбиваются в пробки. Этот метод более надежен и качественен. Полученную нижнюю обвязку рекомендуется дополнительно проверить на равномерность при помощи строительного уровня, после чего происходит установка лаг.
Если в здании установлен фундамент ленточного типа, то нижняя стяжка каркасного дома выполняется гораздо проще. Прежде всего, ленточный тип фундамента предполагает наличие сплошной бетонной ленты с ровной горизонталью. Именно к ней и будет прочно фиксироваться нижняя обвязка. На бетонную ленту укладывают гидроизоляционный материал, после чего проделывают отверстия для угловых соединений.
Пиломатериалы фиксируются при помощи шпилек, болтов или анкеров. Для прочности соединения углов рекомендуется проверить, равномерно ли расположены пиломатериалы. При необходимости, используя клинья или подкладки, их расположение корректируется. Установка лаг осуществляется любым удобным для вас методом.
На сегодняшний день строительный рынок обладает несколькими различными технологиями для строительства каркасного дома. И для каждой технологии предусмотрен свой строительный материал, который и определит конечную стоимость строительства каркасного дома.
Двойная обвязка
Такой вариант обвязки подразумевает использование двух рядов деревянного бруса различного сечения. Конструкция может закрепляться на винтовом фундаменте двумя способами:
Резьбовое соединение
Подкладывают рубероид под опоры, насаживают брус с сечением 20 × 20 сантиметров на винты и подбивают молотком. В угловых частях деревянные изделия скрепляются при помощи металлического уголка и саморезов. Второй ряд обвязки закрепляется при помощи сквозных металлических шпилек.
Хомуты
При фиксации на хомуты первый ряд бруса с сечением 10 × 15 сантиметров укладывают ребром вниз. Стыки элементов осуществляют в шахматном порядке, они не должны совпадать. Обвязка прикрепляется к сваям при помощи хомутов брусков П-образной формы. Они насаживаются на предыдущий элемент.
Ленточный фундамент под баню
Зачастую, ленточный фундамент это оптимальный выбор и для строительства деревянной бани. Кроме надежности конструкции этот вариант можно рассматривать и со стороны эстетики – сыграть на контрасте материалов.
Для устройства бани рекомендуется мелкозаглубленный ленточный фундамент – его вполне хватит для того, чтобы держать не слишком тяжелую конструкцию. Если почва пучинистая, и промерзание глубокое (свыше 1,5 м), придется остановить выбор на глубокозаглубленном ленточном фундаменте.
Крепление обвязки деревянного дома к фундаменту
Большинство владельцев загородных домов или коттеджей хотят построить на участке дополнительные хозяйственные постройки или настоящую баню. Чаще всего такие строения возводят из бруса – это удобно и практично. Но фундаменты под них могут быть самые различные. Поэтому вопрос о том, как уложить и укрепить обвязочный брус на фундаменте, весьма широко обсуждается в строительных кругах. В нашей статье даются подробные рекомендации о том, как прикрепить брус к фундаменту своими руками.
Обвязка – необходимый элемент сруба, это нижний венец дома, который служит для усиления основания и в который не рекомендуется запиливать половые лаги.
Рис 1. Обвязка на столбчатом фундаменте
Требование к обвязке фундамента
Выполняя строительные работы своими руками, необходимо обращать внимание на следующие факторы:
- Качество используемых пиломатериалов. При монтаже несущих конструкций необходимо выбирать хвойные породы древесины, 1-го или 2-го сортов. Фактическая влажность древесины должна составлять 12%.
- Соответствие заданным размерам.
- Качественное крепление всех компонентов. Особенно в местах соединения обвязки с фундаментом.
- Качественная гидроизоляция места соединения обвязки с металлическими или бетонными частями фундамента.
- Обработка древесины противопожарными и противогрибковыми средствами. При этом каждый брусок должен быть обработан до начала монтажа.
Выбор материала
Выше было сказано, что нижняя обвязка каркасного дома на столбчатом фундаменте может быть выполнена из деревянных или металлических брусьев. Использование дерева более целесообразно. Однако, отдавая предпочтение данному материалу, строители вновь окажутся перед проблемой выбора.
Полезное: Цокольный этаж для каркасного дома
Сегодня в строительстве используются два типа деревянных балок:
- Клееный брус.
- Цельный брус.
Первый вариант отличается повышенной прочностью и надежностью. Такую древесину можно использовать при большой нагрузке или для создания пролетов. Правда, стоимость балок из этого материала выше, чем на аналогичные балки из цельного бруса.
Чаще всего в индивидуальном строительстве используют цельный брус. Выбор этого материала позволяет существенно сэкономить средства.
Крепление обвязочной конструкции к фундаменту
В большинстве случаев обвязку к фундаменту крепят при помощи анкеров. Для проведения крепежных работ используют болты анкерного типа диаметром от 12 до 16 мм.
Длину подбирают так, чтобы создавалось надежное крепление бруса. Анкер должен входить в брус как минимум на 10 см. В идеале крепление должно быть сквозным.
К сваям бруски крепят при помощи болтов диаметром 12 мм и более. Также в качестве крепежного элемента можно использовать шпильки аналогичного сечения. Все крепежные компоненты необходимо обработать антикоррозийным средством.
Соединения обвязочного бруса
Выполняя монтаж своими руками, следует уделить внимание креплению обвязки в углах, а также в местах соединения стен (наружных и внутренних). Если строение имеет большую длину, чем используемые пиломатериалы, придется производить обвязку бруса «по длине».
Возможны следующие варианты соединения:
- В половину дерева или в лапу. Этот способ подходит для увеличения длины.
- Хвост ласточки. Способ отличается высокой сложностью исполнения, но более герметичен. Его обычно применяют для соединения внутренних и внешних стен.
- Коренной шип. Обычно применяется по углам.
- Встык. Наиболее простой из всех перечисленных способов. Отличается низкой надежностью.
В зависимости от сечения бруса обвязки, используют то или иное соединение. Соединение должно располагаться на уровне 2-3 высоты используемой балки. Для увеличения показателей надежности соединения применяют нагели.
Обвязка как пол каркасного дома
Обвязка фундамента каркасного дома может использоваться как элемент чернового пола. Это рациональное решение, позволяющее сэкономить средства. В данном случае брус будет выступать в роли балок несущего типа. Между балками находится теплоизоляционный материал. Сверху каркас покрывают половым «пирогом» (для первого этажа).
Полезное: Наружная отделка дома из фасадных и цокольных панелей
Толщина утеплителя подбирается исходя из климатических особенностей региона. В большинстве случаев строители используют утеплитель толщиной 15-20 см.
Как делали обвязку деревянного дома к фундаменту раньше
При строительстве домов в древние века, когда основным строительным материалом была древесина, наши предки для устройства фундамента использовали дерево. Сегодня этот вариант кажется весьма странным, но много столетий назад именно такая технология считалась правильной. Как это выполнялось? Прямо на грунт укладывалась глиняно-песчаная подушка, а уже на нее устанавливался нижний венец сруба. Как правило, первый венец изготавливался из дуба. Его хорошо смазывали дегтем или смолой. Можно сказать, что этот венец выступал в роли оклада и фундамента всего строения. Песок выполнял защиту от дождя, а глина предохраняла венец от воздействия грунтовых вод. С тех пор многое изменилось и технология укладки и крепления бруса к фундаменту стала иной.
При строительстве любых зданий из бруса очень часто устанавливают фундаменты свайного или ленточного типа. Мы рассмотрим крепление сруба на оба эти варианта.
Основание для деревянного дома
При строительстве деревянных строений выбирают фундаменты столбчатого и свайного типа. Данные виды оснований обладают следующими преимуществами:
- выдерживают большие нагрузки (от 5 до 12 тонн);
- давление распределяется равномерно на все точки опоры конструкции (это уменьшает нагрузку на грунт);
- увеличивают срок эксплуатации деревянных частей здания за счет естественного воздухообмена фундамента.
Однако, чтобы основание выполняло все свои задачи, необходимо грамотно провести все этапы работ, а особенно нижнюю обвязку.
Крепление обвязки из бруса на ленточный фундамент
Стены из древесины (будь то оцилиндрованное бревно, брус и т.д.) очень непросто крепить на фундамент. Чтобы выполнить такую задачу, в качестве первого венца, который укладывается на фундамент, берут брус большей толщины.
Для того чтобы прикрепить брус к фундаменту, используют анкеры.

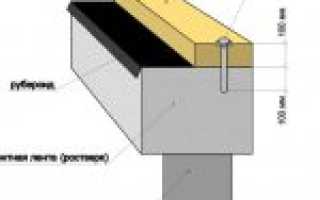

Рис 2. Крепление обвязки анкерами к ленточному фундаменту с ростверком
Последовательность выполнения работ
- Вам потребуются детали крепежа, возьмите с запасом.
- Тщательно проверьте, насколько поверхность фундамента ровная. Для этого используйте строительный уровень. Если вдруг выявятся неровность свыше 10 мм, обязательно их ликвидируйте с помощью раствора. Неровности менее 10 мм можно подкорректировать дощечками, которые подкладывают под брусья.
- Венец из бруса положите на рубероид с целью гидроизоляции.
- Нижний венец обвязки – это брусья, которые сцепляются друг с другом одним из двух способов – «в лапу» или «в чашу».
Рис 3. Сцепка углов «в лапу»
Рис 4. Сцепка углов дома из бруса «в чашу»
- В брусьях, которые укладываются на нижний венец, просверливают отверстия. Размер таких отверстий в диаметре немного шире, чем диаметр анкерных шпилек, которые ранее были установлены и забетонированы вверху фундамента.
- Затем брусья с просверленными отверстиями укладывают на анкера. Далее устанавливают под них широкие шайбы, которые крепятся гайками. Когда углы нижних венцов соединяются друг с другом гвоздями или нагелями, в таких местах анкера можно не устанавливать.
- Используя строительный уровень, определите точное расположение углов и диагоналей верхнего уровня обвязки. Если возникли неровности – обработайте их рубанком.
- Как только завершена установка нижней обвязки, можно выполнять монтаж вертикальных направляющих для возведения каркаса.
Кстати, описанный способ проведения нижней обвязки актуален как для ленточного фундамента, так и для любого другого типа фундаментов, с небольшими поправками и техническими особенностями.
Общие сведения
Прежде всего необходимо разобраться, что есть обвязка и какие материалы для этого используют для разных типов оснований. Винтовые фундаменты состоят из специальных винтовых свай. Это относительно новый способ строительства, заслуживший повсеместную популярность в западных странах и на постсоветском пространстве. Он позволяет в считаные часы соорудить крепкое и надежное основание для любой постройки вне зависимости от типа почвы и особенностей ландшафта. Винтовые сваи очень удобны там, где наблюдаются существенные перепады по высоте, например, если нужно построить дом на склоне холма.
Винтовая свая представляет собой металлический шест с резьбовыми лопастями в нижней части, который ввинчивают в грунт. Благодаря приваренным лопастям свая не только прочно «сидит» в земле, но и равномерно распределяет массу постройки по всей площади.
Классические столбчатые фундаменты сооружают из бетона, бутобетона, асбестоцементных труб, кирпича или древесины. Для этого на участке делают разметку в соответствии с заранее разработанным планом, после чего выкапывают строго вертикальные ямы в точках пересечения стен и сильной нагрузки. Расстояние между столбами не должно превышать 2,4 м. Если дистанция больше, между двумя элементами обустраивают дополнительную опору. Выбор материала для строительства столбов зависит от нагрузки на фундамент, характеристик грунта и финансовых возможностей. Самым недолговечным считается деревянное основание (служит 15-30 лет) из сосны или дуба, а вот бутобетонные или качественно сложенные кирпичные столбы простоят 70-150 лет.
Что такое обвязка
Для лучшего понимания термина обвязки и ее назначения неплохо рассмотреть особенности свайного фундамента. Как правило, его обустраивают под небольшие и относительно легкие постройки: гостевые домики, сараи, веранды, террасы, беседки и т.д. В отличие от ленточного и монолитного фундамента, где контакт с грунтом происходит по всей площади дома, столбчатый лишь точечно воздействует на почву, снижая тем самым воздействие сил пучения и оберегая нижнюю часть пола от разрушения. Единственный недостаток – при таком основании не получится сделать погреб или подвал. Несмотря на это многие отдают предпочтение именно такому типу фундамента, поскольку он позволяет сэкономить немало средств, времени и сил.
Столбы или сваи углубляют в грунт на определенный уровень, зависящий от степени промерзания почвы и расположения подземных вод. Нижняя часть столба должна находиться ниже точки промерзания, иначе по весне пучение попросту вытолкнет или перекосит опоры. Но даже если столбы вкопаны по всем правилам, это не гарантирует максимальной устойчивости и прочности здания, особенно если речь идет о жилом доме. Специально для таких случаев была придумана обвязка. Она представляет собой деревянный или металлический каркас – балки или рандбалки, связывающие все столбы друг с другом. Одновременно обвязка является хорошим подспорьем для крепления стен, перекрытий и пола.
Брус для обвязки
Обвязка, сделанная при помощи бруса, называется ростверк. Это самый распространенный тип, поскольку не требует сложных профессиональных навыков и участия тяжелой строительной техники. Брус – это ствол дерева, обрезанный с 4-х сторон таким образом, чтобы получилось квадратное или прямоугольное сечение равное по всей длине. Чаще всего его используют для обвязки фундаментов под бани, срубы и деревянные веранды.
В основном для строительства ростверка выбирают хвойные породы, поскольку они обладают природными антисептическими свойствами и не так сильно подвержены гниению, как лиственные. Еще один весомый аргумент – стоимость соснового бруса гораздо ниже чем лиственного или дубового. Чтобы получить прочную и качественную обвязку, сечение бруса должно быть не меньше 150х150 мм. Очень важно правильно выбрать материал – он должен быть достаточно сухим (уровень влажности не больше 18%), иначе после усушки ростверк может перекоситься, в нем не должно быть трещин и должно быть как можно меньше сучков.
Полезный совет: Покупая материал, прибавьте к общему количеству 10-15% про запас. Это правило касается закупки расходников для всех масштабных работ, будь то создание ростверка или укладка черепицы на крыше.
После закупки бруса необходимо его обработать – пропитать антисептиком для дерева, чтобы внутри не завелись насекомые вредители, и не появилась плесень, покрыть антипиреном для защиты от возгорания. В случае с хвойными породами это очень важный шаг, поскольку они содержат большой процент горючих смол.
Отдельного внимания заслуживает клееный брус – материал, получаемый в результате склейки нескольких брусьев малого сечения. Сперва все составляющие подвергают сушке, отбирают брак, после чего склеивают специальным составом под прессом. На выходе получается высокопрочный брус отменного качества, обладающий всеми достоинствами натурального материала и практически лишенный основных недостатков древесины. Еще один важный момент – клееный брус всегда имеет точные размеры, поскольку изготавливается заводским способом. Некоторые виды материала имеют заранее сделанные пазы и выступы для быстрого и простого соединения. Но главный плюс любого клееного бруса кроется в его высокой гидрофобности и термозащите. Поскольку древесина проходит через мощный пресс, она становится гораздо плотнее, а значит почти не пропускает влагу и не поддерживает горение. А если дополнительно обработать материал антипиренами, можно быть полностью уверенным в безопасности будущего жилья. Естественно, цена обвязки фундамента брусом гораздо выше, чем обычными «монолитными» деревянными балками, но и преимущества очевидны.
Крепление обвязки из бруса к свайно-винтовому фундаменту
Почему на свайный фундамент необходимо 1-2 ряда обвязки? Потому что сваи с оголовками – это точечные опоры. Такие опоры не могут гарантировать того, что нагрузка будет равномерно размещаться между всеми площадками. Наверняка на одни сваи будет больше веса, они могут просесть, что неблагоприятно скажется на всем здании.
Если обвязать фундамент так, как положено по технологии, то равномерное распределение нагрузок по всей площади фундамента увеличит прочность, надежность и долговечность фундамента и самого дома. Подчеркнем, что обвязка должна делаться буквально сразу, как только полости залили раствором и установили оголовки. Почва в разных местах отличается, и внутренние механические процессы могут нарушить всю технологию. Кому потом захочется выравнивать сваи, которые переместились? К тому же, дело это непростое и трудоемкое. Лучше сразу правильно установить обвязку, выдержав все технологические требования, чем затем ремонтировать – так и дешевле, и проще.
Рис 5. По такой схеме выполняется обвязка свай брусом
Процесс обвязки
- Проверьте правильность монтажа свай по уровню. При обнаружении незначительных отклонений уже после того, как установили оголовки, нужно обязательно ликвидировать эти погрешности: просто выпилить куски брусьев в местах, где они лишние.
- Как правило, в оголовках свай делаются отверстия, для того, чтобы снизу можно было привинтить обвязку к ним.
- Углы обвязки можно скрепить алюминиевыми уголками.
Обвязка свай для дома из бруса не станет для вас проблемным занятием, если делать это не в одиночку.
Случается так, что заказчик поставил свайный фундамент от одной фирмы, а дом им будет строить другая. Некоторые строители деревянных домов не считают нужным крепить обвязку к свайному фундаменту, утверждая, что дом и так под собственным весом не сдвинется с фундамента. Это правда, однако обвязку крепят к свайному фундаменту еще и для того, чтобы исключить подвижность свайного фундамента и равномерно распределить вес дома по всему фундаменту. Ведь если одна свая просядет, тогда на другие сваи прибавится нагрузки.
Крыша каркасного дома
Фото 2. Каркас дома возведен под крышу
Остов каркаса должен обязательно находится под крышей. Прежде чем вы начнете обшивку наружных и внутренних стен дома, устройства гидроизоляции каркасного дома, а так же теплоизоляции и пароизоляции стен каркаса, необходимо возвести каркас под крышу, еще до выполнения всех перечисленных действий. Перечислять все варианты крыш дома я не стану
В этом разделе я остановлю свое внимание на самой распространенной по конструкции крыше – двухскатной. Само устройство крыши мы с вами рассмотрим в той же статье, где будет описано устройство каркаса, а сейчас мы просто увидим визуально, как выглядит такая крыша и какие материалы нужны для ее устройства
Рисунок 2. Схематичное устройство двухскатной крыши каркасного дома А – стропильная ферма крыши Б – пароизоляционная пленка В – обрешетка крыши Г – гидроизоляция крыши (например, рубероид) Д – кровельный материал (например, шифер или черепица)
