Ленточный фундамент с цокольным этажом: обзор технологий

Цоколь представляет собой переход от фундамента непосредственно к самому строению. Его правильное возведение играет ключевую роль в качестве будущего дома. По этой причине очень важно составить грамотный проект и чётко следовать ему. При строительстве цоколя стоит заранее обдумать то, какой материал вы будете использовать. Кладка цоколя из кирпича является предпочтительным выбором, потому что его можно выложить на фундаменте из любого материала. Из статьи вы узнаете всё об особенностях данного вида кладки, а также о том, как делать её своими руками.

Работы по укладке

Самый ответственный этап в начале строительства цоколя — это возведение углов. Первый ряд необходимо выкладывать строго по всей ширине строения. Раствор из цемента, воды и песка должен иметь следующие пропорции 1:3:3.

Цокольный этаж из кирпича изнутри утепляют по желанию, а снаружи требуется мастика, которая наносится кистью, валиком или специализированным аппаратом. Кладка производится при постоянным контролированием уровня и шнура.

Выставление углов

Выставление углов во время кладки цоколя — это одна из главных задач, неверно расставлены углы приведут к кривизне стен!

Для этого положить на сухую ряд кирпичей по углам и определив желаемую ширину цоколя. Все углы необходимо выставить по уровню.

При помощи шпагата или рулетки необходимо измерить длину всех сторон и 2 диагонали — если углы выставлены правильно, то размеры должны идентично совпадать.

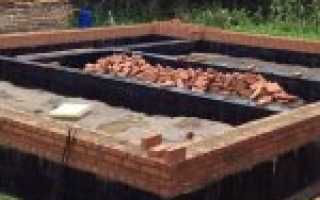

Кладка цоколя из кирпича поверх фундамента

Приступать к монтажу можно только после того, как будут произведены все замеры. Для закрепления кирпичей требуется цементно-песчаный раствор в соотношении 1:3, водой разбавляют до необходимой густоты раствора.

Основным условием на этой работе является тщательное заполнение вертикальных или горизонтальных швов приготовленным раствором для прочности фундамента.

Утепление цоколя

Для утепления фундамента требуются водонепроницаемые материалы как пенополистирол, которым необходимо обработать всю внешнюю поверхность, закрепляют его особым клеем — в состав которого не входят ацетон и сольвента — которые наносят ему вред.

Гидроизоляция цоколя

Перед тем, как приступать к возведению конструкции, нужно позаботиться о том, чтобы все гидроизоляционные материалы были в запасе — штукатурка, камень, керамическая плитка.

Способы гидроизоляции:

• Гидроизоляцию проводят на 2 уровнях — в самом низу, перед первой кладкой кирпича, и поверх кирпичей. Самым простым способом является укладка рубероида в два слоя. Первый слой гарантируем защищенность от влаги стены, а вторым слоем обеспечивается защита.
• Экструдированный пенополистирол, который закрепляют на внешней поверхности цоколя. Благодаря тому, что этот материал обладает нулевой водопоглащаемостью, он обладает высокими защитными свойствами. Также он обладает и теплоизоляцией, и поэтому придаст строению дополнительную защиту.
• Битумная смазка наносится на всю поверхность кирпичей толстыми слоем в несколько подходов.Различные штукатурные смеси.

Вентиляция

В кладке фундамента в обязательном порядке должны быть отверстия, которые находятся на высоте 15 см от земли, что обеспечит хорошую вентиляцию. Прикрывать отверстия нужно металлической сеткой или заслонками.

Защита цоколя из кирпича

Защита требуется если необходимо остановить строительные работы. Для этого на возводимую конструкцию укладывается пленка, которая защищает каркас от различных неблагоприятных условий окружающей среды.

Несмотря на то, что в этой статье описаны подробные инструкции как класть цоколь из кирпича, они не помогут, если нет даже небольшого опыта работы с этими материалами.

Устройство отмостки

Данная конструкция выполняет следующие функции:

• защита стен от грязи и воды;
• блокирование проникновения влаги и холода к подземной части фундамента;
• создание пешеходной дорожки вдоль строения;
• придание дому законченного вида;
• предотвращение размывания земли стекающими с крыши дождевыми потоками.

Изготавливается отмостка из бетона, асфальта, тротуарной плитки и щебня. Ширина полосы должна быть на 20 см больше выноса кровли, но не уже 100 см. Теплоизоляция делается плиточным, сыпучим и напыляемым материалом

Гидроизоляция предназначена для защиты бетона от разрушения и проникновения влаги в подземное помещение. Процедура проводится оклеечным и обмазочным способами. В первом случае используются рулонные материалы, наносимые на все вертикальные поверхности. Второй способ предполагает применение различных полимерных и битумных смесей, которые наносятся на бетон в жидком виде после расплавления.

Общие характеристики кирпичных конструкций

Силикатный кирпич имеет меньшую степень прочности, чем керамический. Тем не менее силикатные кирпичи являются самыми востребованными для возведения цокольного пояса над ленточным фундаментом. Приведём основные моменты и характеристики устройства цоколя из кирпича.

• Какой шириной обустраивают ленту цоколя? Этот параметр зависит от габаритов материала, из которого возводятся стеновые элементы будущего дома. К примеру, если планируется использовать газобетонные блоки, то ширина стен будет составлять 300 мм. В случае, когда запланировано проводить утеплительные и отделочные работы, то и все 40 – 45 см. При отделке стен декоративной кладкой, необходимо увеличить параметры до 60 см;
• каким должен быть по высоте цоколь из кирпича на ленточный фундамент? Точного ответа дать нельзя. Нормативным считается кирпичный цоколь по высоте, который соответствует среднему уровню снеговых осадков. Предусмотрев это факт, можно предотвратить цоколь дома от губительного действия на него капиллярной влаги. На практике высота цокольной кладки ленточных фундаментов достигает уровня пола первого этажа. Это самый оптимальный вариант.

Далее рассмотрим, какие виды кирпичного цоколя можно обустраивать:

• Западающего типа. Зачастую используется при возведении стен из газобетона, при этом стены значительно выступают вперёд. При использовании такой конструкции влага на наружной части довольно быстро уходит со стен. Плюсом является отсутствие необходимости обустраивать дополнительный узел сливной системы;
• выступающие цоколя. Это подходящий вариант для домов с помещениями подвального типа или дома фундамент с цокольным этажом. Он более надёжно защищает от холодов. Но в данном случае придётся устраивать сливную систему по всему периметру строения;
• цокольный пояс, который имеет один уровень со стеной по наружному краю. На практике применяется редко, так как в этом случае гидроизоляционный слой цокольной части дома остаётся незащищённым, да и по внешнему виду не привлекает. Но если такой способ всё-таки используется, то необходимо провести работы по дополнительной изоляции и закрыть цоколь отделочным материалом.

Виды цокольных фундаментов

Если рассматривать цоколь фундамента, относя его к несущим стенам, то его можно разделить на несколько групп:

• выступающий. Стенки цокольного яруса по своей толщине превышают стены сооружения. Данная конструкция отличается практичностью, экономичностью и возводится оперативно;
• располагается на линии со стеной. В этом случае предполагается возведение цоколя и несущих стен по одинаковому параметру толщины. Особое внимание уделяется устройству гидроизоляционного слоя для цоколя, дабы поверхность его была надежно сохранена от воздействий влажной среды, что автоматически продлевает эксплуатационные сроки элемента;
• западающий. Внешне конструкция смотрится нестандартно, с архитектурной точки зрения – привлекательно. Эта цокольная часть отличается надежностью, меньше подвергается воздействию осадков. В итоге цокольная часть и фундаментное основание полностью защищены от негативных воздействий влаги.

Выбирая один из видов цоколя, рекомендуется соблюдать определенные правила:

• на объекте с тонкими стенами следует устроить выступающую цокольную часть. Такой же вариант используют, если цокольный ярус устраивается под жилые комнаты. Они хоть и расположены частично ниже поверхности земли, но отлично сохраняют в себе тепловую энергию;
• в случае, когда помещения предполагается использовать в качестве кладовых, то подойдет на фундамент западающий цоколь, как наиболее экономически выгодный вариант;
• рекомендуется избегать возведения цоколя, совпадающего по ширине с фундаментной основой. В таких случаях внешние поверхности основных стен и цоколя находятся в общей плоскости, что существенно занижает степень защищенности от атмосферных осадков.

К этому следует добавить дополнительные финансовые затраты на устройство утепления и гидроизоляции, да и внешний вид оставляет желать лучшего.

Как выложить цоколь

Финишная отделка цоколя

Многие отказываются от облицовки цоколя, считая этот этап необязательным. На самом деле, облицовка служит очередным слоем гидроизоляции, поэтому не стоит недооценивать её важность. Кирпичная кладка подвержена постоянному влиянию агрессивной внешней среды и плохо сопротивляется влаге, поэтому ей не повредит дополнительный защитный слой.

Для большей эффективности следует выбирать влагостойкие и долговечные материалы. Хорошо подойдут натуральные или искусственные камни, а также керамическая плитка. Допускается применение штукатурки. Не забывайте учитывать общий стиль вашего дома. Любые отделочные материалы должны хорошо вписываться в задуманный облик.

Теперь вы знаете, как выложить цоколь своими руками. Укладка кирпича требует определённых навыков и знаний, поэтому следует выполнять её, строго следуя инструкции. Если опыта в строительстве у вас нет, скорее всего, работа займёт достаточно много времени. Старайтесь рассматривать эти затраты в качестве вложения, ведь цоколь защищает ваш дом от негативных внешних воздействий. Более того, правильно подобранные материалы придадут ему завершённый и ухоженный вид.

Выбор кирпича

Чтобы соорудить надежную кирпичную опору, для строительства требуется приобретать лишь полнотелый красный керамический кирпич, прошедший технологический обжиг.

Этот материал обладает прочностью, он практически не впитывает влагу. Если выполнить грамотную гидроизоляцию сооруженного столбика, опора способна многие десятилетия надежно выдерживать нагрузки, не теряя первоначальные свои характеристики.

Наиболее важной характеристикой полнотелого красного кирпича является его морозостойкость. Этот параметр показывает, какое число промерзаний/оттаиваний способен выдержать продукт

При значении F35 существует гарантия производителя на надежную эксплуатацию такого кирпича минимум 35 лет. При покупке материала следует помнить о таком показателе. Чем он выше, тем дольше прослужит без разрушения фундамент.

Необходимо максимально тщательно отбирать кирпич, который пойдет на изготовление фундаментных столбиков. Предпочтение следует отдавать продукту без трещин, не пережженному.

Все за и против кирпичного основания

Среди основных плюсов такого фундамента стоит выделить:

1. Не нужна установка опалубки.
2. Возможность кладки вручную.
3. Выбор форм ленты.
4. Уменьшение расхода бетона, а значит экономия денег.
5. Сочетаемость с другими видами материалов.
6. Легко поддается ремонту.
7. Не нужно привлекать спецтехнику, бригаду рабочих.
8. Хороший уровень теплоизоляции.
9. Если выполнить качественную гидроизоляцию, то по сроку службы он не будет уступать бетонной ленте или монолиту.

Но стоит учесть и минусы:

1. Большая трудоемкость работ. Ручная кладка кирпича занимает много времени и сил.
2. Требуется обязательное усиление арматурой. Иначе срок его службы сокращается в разы.
3. У кирпича высокий уровень гигроскопичности. За счет этого снижается его морозостойкость.

В отдельных случаях его можно установить на подвижной почве, но при условии, что под низом подготовлен бетонный армированный фундамент.

Практические советы

Пока производятся завершающие действия по установке ленточного типа фундамента, нужно учесть все параметры цоколя из кирпича. Он должен четко соответствовать, во-первых, плану будущего здания, а во-вторых – кратно размерам кирпичей.

К примеру, для одного подойдет 25 см, для пары – 50-51 см, для полуторного размера – 37-38 см. Высота в таком случае должна быть не меньше 35-40 см. Все эти параметры очень важны для устойчивости цоколя и всего здания, так что их нужно продумать заранее.

Цоколь из кирпича на ленточный фундамент требует обязательного внимания при обустройстве, так как является промежуточным сектором между самим фундаментом и дальнейшей постройкой. Если цоколь выложен правильно, здание будет крепким и влагоустойчивым, характеристики эксплуатации значительно повысятся.

Но помните, что на сегодняшний день кирпичный цоколь в основном используется только для щитовидного типа домов либо деревянных построек.

Кроме того, собираясь приступить к строительству, всегда запасайтесь необходимыми инструментами и материалом, чтобы в процессе не отвлекаться на поиск недостающих деталей.

Габариты

Выбрав тип фундамента, пора разбираться с его геометрическими характеристиками. В случае с ленточным заглубленным сооружением глубина закладки определяется тем, насколько сильно промерзает почва. Дополнительно учитываются уровень стояния воды и тип грунта; ориентироваться следует на самую большую из получающихся цифр, чтобы гарантированно избежать проблем. Если грунтовые воды поднимаются над точкой замерзания, от ленты придется отказаться. Толщина (ширина) рассчитывается таким образом, чтобы обеспечивалась необходимая площадь опоры.

Закономерно при увеличении толщины стен, особенно при добавлении лишних рядов кладки, – должен становиться больше и фундамент. Но и чрезмерно увеличивать размеры конструкции не стоит. На качественном грунте, не подверженном заболачиванию, ширину фундаментной плиты или расстояния между сваями подбираются сообразно толщине внешних стен. Этот показатель просто увеличивают в определенное количество раз (предварительно округлив с точностью до 10 см). Для армирования обычно берут металл диаметром 8 и 12 мм.

Для дома с одинарной наружной стеной в один этаж потребуется фундамент шириной примерно 25 см. Двухэтажная постройка с теми же параметрами хорошо встанет только на основание шириной 35 см. Эти цифры приемлемы только при низком уровне подземных вод, при высоком их стоянии соответствующие показатели вырастают до 50 и 70 см соответственно.

В любом случае не стоит делать более узкую ленту, нежели наземная часть постройки, а в идеале рекомендуется сделать некоторый запас хотя бы в 10 см.

Пошаговое армирование стен, что нужно знать и как делать

Для начала, подготавливается, разумеется, сама территория (то есть, создается фундамент) сразу, после чего, заливается и плита перекрытия, но, перед этим, в обязательном порядке устанавливается опалубка.

Для этого, ОБЯЗАТЕЛЬНО используют рифленые арматурные прутья, которые после установки (проблем с которой всё же не возникнет) надежно связываются обычной проволокой (алюминиевой или другой), Обратите внимание, что связывать тоже нужно ОБЯЗАТЕЛЬНО надежно и крепко!

Проволока должна не просто держать конструкцию вместе, чтобы ты не упала или не отделились лишние фрагменты, а должна стягивать прутья друг к другу, крепко закрепляя в единую конструкцию! Учтите, что связывать прутья нужно в каждом месте, где они соприкасаются, ведь только так можно добиться максимального качества работы.

Как рассчитать количество кирпича

Расчет количества материала производится исходя из параметров цоколя.

Его высота всегда кратна целому числу рядов, а ширина соответствует обычным типам кладки:

• В полкирпича (120 мм). На 1 м2 кладки (с учетом швов) уходит 51 штука стандартного одинарного кирпича.
• В кирпич (250 мм). 102 кирпича на 1 м2.
• В полтора кирпича (380 мм). 153 шт/м2.
• В два кирпича (510 мм) 204 шт/м2 и т.д.

Необходимое количество кирпича можно рассчитать по площади ленты, руководствуясь приведенными нормативами.

Можно подойти к решению вопроса иначе и сосчитать количество брикетов поштучно, разделив длину ленты на длину одной штуки и умножив на количество кирпичей в толщину кладки и затем умножив на число рядов.

Для тех, у кого нет времени или желания заниматься подсчетами, моет быть полезен онлайн-калькулятор.

Их много, все они действуют по единому принципу — в соответствующие окошечки вводятся собственные данные — длина ленты, ширина, прочие исходные данные.

В результате получается нужное значение с учетом величины и других особенностей выбранного типа кирпича.

ВАЖНО! В любом варианте полученный результат следует увеличить на 15-20 %, чтобы компенсировать потери от некачественной резки, боя или иные непроизводительные расходы материала.

Материалы для строительства

Ленточные (сплошные) фундаменты изготавливают в основном из бутового камня, а также сборного и монолитного железобетона. Облицовка некирпичного цоколя различными видами специального лицевого кирпича относится к отделочным работам, поэтому далее будем рассматривать только конструкцию полностью кирпичного цоколя и способы его возведения своими руками.

Если вода берется из прудов, озер, рек — ее нужно предварительно отфильтровать от биологических примесей и добавить в нее до 3-5% антисептика.

Кирпич для цоколя — обыкновенный глиняный, обожженный (красный) должен обладать:

• прочностью не менее 200 кг/см² (Марка М200 и более);
• морозостойкостью (циклами замораживания и оттаивания) не ниже F50.

Его выбирают цельно-монолитным без пустот, способных накапливать конденсат из капиллярной влаги, который замерзая зимой может вызвать трещины и сколы. Он может быть одинарным, с размерами 250 х 120 х 65, утолщенным — 250 х 120 х 88 или двойным — 250 х 120 х 140 миллиметров.

Цемент должен использоваться марки М 400-М 500. Цементно-песчаный раствор для кладки проектируют с маркой не ниже М150 в пропорции цемент/песок — ⅓ — ¼ с повышенной пластичностью, создаваемой введением добавок — мыльного раствора, клея ПВА, акрилового латекса.

Для кладки он готовится небольшими порциями — тщательным перемешиванием в специальной емкости вручную лопатами или с помощью шнековой миксерной насадки на электродрель.

К другим инструментам и инвентарю для кладки относят:

• рулетку или лазерный дальномер;
• пузырьковый и водяной уровни;
• отвес;
• совковые и штыковые лопаты;
• тачку;
• кирочку-молоток;
• кельму (специальный, особой формы мастерок для каменщика)
• шпатели;
• расшивки для швов;
• строительный капроновый не растягиваемый (непровисающий) шнур;
• стремянки, лестницы, подмости для каменщика с регулируемой высотой.

Из условий безопасности каменщик и его подсобник должны быть одеты в специальную одежду и обувь, иметь строительную каску, а также очки и респиратор, защищающие глаза и органы дыхания. Электроинструмент, переноски, удлинители заземляют для исключения возможности поражения электрическим током.

Тонкости возведения

Когда есть возможность монтировать опорные сваи ниже уровня промерзания грунта, ленточный фундамент мелкого заглубления строят в паре с опорными столбами.

Такой вариант используют в отношении сырых и заболоченных участков, на суглинках, с близко залегающими грунтовыми водами. Это позволяет экономить на опорной конструкции без ущерба её надёжности.

В качестве столбов используют:

• трубы из стали, защищенные бетонным слоем;
• железобетонные опоры;
• асбестоцементные трубы, залитые внутри бетоном.

Необходимо продумать обустройство качественной дренажной системы. В противном случае затраты на обустройство основания не оправдают себя и конструкция со временем будет разрушаться.

Как исправить кривой фундамент и вывести на ноль

Что значит “вывести фундамент на ноль”? Под этим понимается выравнивание поверхности фундамента до горизонтального расположения – верхняя плоская часть должна располагаться в одной плоскости. С одной стороны, необходимость равнять по горизонтали возникает и на этапе заливки раствора, и при закладке кирпичного цоколя, и на этапе установки закладного бруса. На всех этапах необходимо постоянно сверятся с гидроуровнем.

Но вывести фундамент на ноль – непростая задача даже для некоторых опытных строителей. В частном строительстве обычно причинами неровного основания становятся следующие ошибки:

Разметка “на глаз”, отсутствие точных измерительных приборов.

Неточная разметка фундамента или сбитая метка. В некоторых случаях в процессе установки опалубки происходит сдвиг шнурок, с ориентировкой на которые впоследствии отливается неровное основание.

Разнородный раствор. Например, раствор с превышенным содержанием воды. Такое случается, когда в одном из углов происходит избыточное скапливание воды, после высыхания которой образуется впадинка.

Пучение от морозов. Известно, что строительство фундамента лучше производить на зимний период с целью его усадки к весне. Однако морозное пучение провоцирует подъем ненагруженной ленты, вследствие чего с наступлением весеннего сезона становится бесполезным поиск и установка уровня.

Проверка размеров и геометрии фундамента под цоколь

Перед началом работ решил проверить ленточный фундамент. После его заливки прошло время. Он мог дать усадку, подмытый дождевыми водами. Неровность плоскости основания повлечет за собой перекос всего дома и постоянный ремонт стен и перекрытий. Измерения проводятся с помощью линеечного уровня, рулетки и шнура.

1. Я замерял ленточный фундамент с помощью реечного уровня вдоль и поперек в нескольких местах. Это лучше делать по углам и через каждые 2 метра длины. Положив длинное устройство, легко определить наличие уклона. Если у вас только угловой уровень с короткими сторонами, подложите доску.
2. На фундамент по углам положил сухой кирпич по наружной кромке. Затем с помощью Вадика проверил диагональ. У правильного прямоугольника размер шнура от угла до угла одинаковый. Если длина разная, то углы не прямые. Для кирпичного цоколя жилого здания допустима разница в длине диагоналей до 2 сантиметров.
3. Найти перекос, и проверить размеры лучше рулеткой. Промеряли по углам. Фундамент заливался без опалубки. Наружные стенки неровные. Кирпич упрощает замеры.

Что нужно знать?

В большинстве случаев фундамент должен выступать над землей на 0,3-0,9 м. Сам же цоколь должен быть не менее 0,5 м. В зависимости от места для постройки и прочих факторов высота цоколя может быть увеличена. Например, если здание будет находиться на склоне, лучше увеличить высоту нижней части сооружения. Кроме того, имеется много зданий, которые имеют цокольный этаж. В данном случае нижняя постройка составляет не меньше 2 метров.

Учитывайте и то, что цоколь недостаточно может противостоять влажности, что будет сказываться на длительности эксплуатации дома, а этот период должен быть максимально длинным.

Кстати, обустройство цоколя из кирпича на фундаменте ленточного типа считается одним из самых удобных. Этот вид наиболее распространенный. В данном случае сам цоколь является продолжением фундамента.

Что касается того, какой кирпич лучше для цоколя фундамента, лучше всего подойдет полнотелый тип. Его преимущество заключается в том, что внутри кирпича не будет скапливаться влага, как бы это происходило в случае с полым материалом, рано или поздно внутри которого скапливается конденсат, в дальнейшем постепенно разрушающий материал, соответственно, и само здание. При этом для полного разрушения понадобится несколько лет. Когда кирпичная кладка разрушится, начнется деформация и всего дома.

Кроме того, лучше выбирать обожженный кирпич. У него технические показатели по различным свойствам и, в частности, по устойчивости, намного выше. То же касается способности противостоять сжатию. У обожженного кирпича и хорошие параметры по морозоустойчивости.

Чтобы кирпичный цоколь дольше протянул, нужно улучшить изоляцию, чтобы не так сильно влияла влага и резкие изменения температурного режима.

Требования к цоколю и материалам его изготовления

Мы уже упоминали одну особенность цоколя – он должен держать самые большие нагрузки из всех архитектурных конструкций строения. Но это еще не все – цоколь эксплуатируется в наиболее неблагоприятных условиях.

1. Близость к земле повышает негативное влияние осадков и грунтовых вод. Если верхняя часть стены во время дождя смачивается незначительно, то на цоколь попадает вся вода из площади фасадных стен.
2. В связи с частыми и интенсивными намоканиями на него крайне негативно действуют перепады температур от плюсовых к минусовым.
3. Цоколь имеет продухи для естественной вентиляции подполья. Это значит, что он больше все элементов здания находится в неблагоприятных условиях эксплуатации.
4. Если в доме есть цокольный этаж, то материалы должны иметь низкую теплопроводность. При этом требования к показателям прочности не снижаются.

Кирпичный цоколь

Кирпичный цоколь с продухами

Использование различных марок кирпичей дает возможность сооружать конструкции с требуемыми параметрами по толщине и высоте в минимальные сроки и с небольшими финансовыми потерями. Показатели физической прочности изменяются в зависимости от толщины цоколя, теплопроводность регулируется особыми характеристиками кирпича или за счет использования современных утеплителей. Для защиты поверхностей цоколя от негативного влияния климатических условий применяется финишная отделка стен. Она же, кстати, улучшает и дизайн фасада здания. Этот фактор надо иметь в виду, не для всех типов кирпичей допускается использование финишной отделки, а если и ее можно сделать, то для этого придется применять дорогостоящие материалы и сложные строительные технологии.

Рекомендации

Рекомендации от профессионалов:

• толщина шовного соединения по горизонтали должна быть в пределах 12 мм, в случае армирования — 16 мм;
• получить качественный шов можно металлическим прутком, сечением 12 мм. Его расположение выполняется по углам будущего цокольного строения;
• кладка раствора выполняется кельмой. Ею удаляется также лишний цемент. Лучше делать сразу, пока состав не затвердел;
• после контроля вертикальности, горизонтальности укладки, погрешности устраняются подбивкой ручным мастерком;
• шнур, натянутый между противоположными углами будущего строения, позволит выполнять ровную порядовку;
• новичкам рекомендуется укладку первой порядовки делать насухо. Потом, приступать к перевязке цементным раствором;
• нужно следить за аккуратностью, чистотой поверхности стен. Вовремя производить расшивку шовных соединений. Пока цемент не высох;
• процесс армирования стен позволит увеличить их прочность. Укладка армирующего материала выполняется через каждые 4 ряда;
• облицовочный стройматериал на финишном этапе строительства защитит конструкцию от осадков, другой агрессивной среды;
• двойная гидроизоляционная защита обеспечивает устойчивость конструкции от влияния внешних погодных факторов, грунтовых водных потоков;
• главное правило обустройства фундамента — правильность выставления углов.

От правильности выполнения цоколя зависит срок эксплуатации, безопасность здания. Нужно следовать технологии, не пренебрегать техникой безопасности.

Средняя оценка

оценок более 0

Поделиться ссылкой

Пошаговая инструкция выполнения кладки цоколя

Первоначально процесс кладки начинается с первого сухого слоя кирпичей. Данный процесс необходим для того, чтоб идеально спланировать тонкости ряда. Далее размечаем фундамент для будущих вертикальных швов.

Готовим кирпич

Для данного проекта нам лучше всего подойдет красный полнотельный кирпич, который необходимо обработать водой. Чтобы материал был всегда под рукой нужно разложить его по территории основания небольшими группами.

Делаем раствор

Одна порция раствора содержит в себе такие ингредиенты:

• Цемент- 1 часть;
• Песок – 4 части;
• Вода;
• Пластификатор.

Внимание! Пропорции могут меняться в зависимости от желаемого результата. В основном на 1 часть цемента может припадать 3-6 порций песка.

Процесс кладки цоколя

• Кладка должна начинаться с углов сооружения. Данное действие будет ориентировать вас в дальнейшем процессе;
• Толщина горизонтального шва по строительным нормам должна быть 1.2 см, при армировании – 1.6 см;
• Для получения такого шва рекомендуем применять металлический прут 12на 12, который нужно расположить по краям будущего цоколя.

Ряд действий данного процесса:

• Раствор выкладывается методом кельмы;
• Кирпич кладется на цемент и немного надавливается;
• Уровнем проверяем вертикаль и горизонталь постройки;

Совет! Если имеются расхождения или несоответствие материалы необходимо подбить ручным мастерком.

Выполняем кладку стен

Кладка стен выполняется в таких последовательных действиях:

1. Натягиваем шнур-причалку, который поможет создать ровный ряд между противоположными рядами одной горизонтали;
2. По линии шнура делаем первый ряд кирпичей.

Внимание! Толщина швов и место первого ряда основываются на отметках на фундаменте, которые выполняются при раскладке без раствора. То есть насухо.

1. Дальнейшие ряды выкладываются по принципу перевязки швов;
2. Постоянно следите за чистотой стен и вовремя расшивайте швы – пока раствор не высох.
3. Армирование рекомендуется делать через каждые пять рядов.

Утепляем конструкцию

Самым оптимальным решением для утепления конструкции есть твердый теплоизолятор, который легко устанавливается, не теряет форму и задерживает влагу. Таким способом кладка утепляется при помощи клея без содержания сорбента и ацетона. При данном процессе необходимо избегать образования зазоров.

Внимание! Если же они появились, то необходимо залить их монтажной пеной или минеральной ватой.

Окончательное действие данного процесса заключается в покрытие штукатуркой.

Последний этап – отделочные работы

При выполнении процесса облицовки нужно выбирать только прочные и надежные материалы, которые имеют высокий уровень гидроизоляции и стойкости к атмосферным осадкам.

К таким материалам относятся следующие типы:

• Плитка из керамики;
• Штукатурка;
• Камень — натуральный или искусственный.

Внимание! Специалисты советуют выполнять лицевую кладку, которая быстрее и выгоднее.

Цоколь из кирпича – это самое надежное и рациональное решение для строительных задач.

Какой кирпич выбрать для цоколя?

Самым важным и интересующим многих застройщиков вопросом является то, какой кирпич лучше для цоколя на фундаменте. Поскольку цокольная часть здания находится в наиболее уязвимом от внешней среды месте, материал для ее кладки должен обладать не только повышенной прочностью, чтобы выдержать несущие нагрузки от вышерасположенных конструкций здания, но и высокой стойкостью к воздействию различных неблагоприятных факторов, прежде всего, повышенной влажности.

В связи с этим, из списка применяемых материалов можно сразу исключить силикатный кирпич, который обладает достаточно высокой склонностью к влагопоглощению, что в результате циклического замерзания и оттаивания ведет к постепенному разрушению его структуры.

На вопрос о том, каким кирпичом класть цоколь, мы можем однозначно ответить, что наиболее подходящим как с экономической, так и с практической точки зрения материалом является керамический (см. фото 2).

Фото 2. Керамический кирпич на поддонах

Какой марки кирпич нужен для цоколя?

• М-250 – надежный материал, обладающий повышенной стойкостью к любым внешним воздействиям.
• М-150 – минимально допустимая марка красного кирпича для цоколя. Ее применение желательно с последующей облицовкой защитно-декоративными материалами. Для отделки обычно применяются цементная штукатурка, облицовочная плитка, реже (ввиду высокой цены) – клинкерный кирпич.

Числовой показатель марки отображает максимальную нагрузку, которую выдерживает материал до начала разрушения, которая для М-250 будет составлять 250 кг/см 2 .

Цоколь можно делать из забутовочного кирпича (он же строительный, рядовой) – в этом случае кладку обычно облицовывают для придания эстетичности, но нередко выполняют и «под расшивку» (при использовании изделий достойного качества). При строительстве домов премиального класса для выкладывания цокольной части могут использовать облицовочный материал, стоимость и декоративные качества которого на порядок выше, зато последующая отделка не требуется.

Фото 3. Рядовой (забутовочный) керамический материал

Что касается марки кирпича для цоколя по морозостойкости, то здесь все зависит от бюджета на строительство. Но она не должна быть менее F50 – т.е. изделие должно выдерживать как минимум 50 циклов замерзания/оттаивания. В продаже есть материалы и с более высокими показателями (до F100), применение которых предпочтительнее, но и цена их соответствующая.

Какой красный кирпич лучше для цоколя: полнотелый или пустотный?

Пустотный керамический материал отличается наличием различного количества технологических отверстий (13-46%), которые способствуют более низкой теплопроводности. Удельный вес ниже по сравнению с полнотелыми изделиями, но и прочность, соответственно, тоже.

Полнотелый кирпич для цоколя (см. фото 4) обладает сплошной структурой (пустотность не более 13%), поэтому и теплопроводность несколько выше. Зато по прочности он значительно выигрывает, что позволяет использовать его для возведения ответственных несущих конструкций.

Фото 4. Полнотелый керамический материал

Если вы еще не решили, какой лучше выбрать кирпич на цоколь, мы рекомендуем купить полнотелые изделия, которые характеризуются большей прочностью на сжатие.

Допускается применение и пустотелого материала (см. фото 5), но только для строительства зданий высотой не более 1 этажа, которые не создают чрезмерных нагрузок на основание. При этом в процессе выбора учитывайте, что пустотность – показатель вариативный. То есть у одних элементов она может составлять 15%, а у других – 46%. Соответственно, и допустимая нагрузка у них будет разная. В этом случае не нужно долго думать, из какого кирпича сделать цоколь – выбирайте «золотую середину».

Фото 5. Пустотный красный кирпич

Какой по размерам должен быть кирпич для цоколя?

• 1НФ – одинарный с размерами 250×120×65 мм;
• 1,4НФ – полуторный с габаритами 250×120×88 мм.

Принципиальной разницы в том, какой кирпич из этих видов использовать для цоколя дома, нет. Ориентируйтесь на предполагаемую высоту цокольной части здания – это поможет вам подобрать подходящий по размерам материал.

Стоит отметить, что керамические изделия бывают и двойными (2,1НФ, 250×120×140 мм), но они производятся только пустотелого типа. На практике такой кирпич для цоколя не применяется.

Подготовка фундамента к кладке

Подготовительный этап работ состоит из двух таких действий:

• Проверка горизонтальности фундамента и его диагоналей;
• Выравнивание поверхности.

Первый пункт можно диагностировать при помощи гидроуровня, которым проверяем сначала углы, а после и вся площадь.

При создании фундамента под ноль, необходимо выполнить определенные действия:

• Проверяем положение всех углов специальным устройством гидроуровнем. Все отклонения записываем таким образом: если угол на 20 мм выше, то пишем +40.
• Монтируем опалубку на основание дома;
• Во всех углах опалубки отмечаем нулевые точки, которые будут уровнем при залитие раствора. Каждый такой слой должен быть выше, чем 30 мм, иначе бетон не будет достаточно прочным.
• Создаем пропилы, которые нижней частью должны быть идентичными с нулевыми точками;
• Выполняем монтаж арматуры;
• Смешиваем ингредиенты для раствора: 1 часть песка на 4 части цемента;
• Увлажняем водой основание дома и заливаем опалубку раствором;
• Через пропилы веревкой проверяем нулевое значение.

Кроме данной работы существует необходимость проанализировать состояние диагоналей. Если это основание прямоугольной формы, то должна быть их и параллельные стороны должны совпадать в длине. Это все в сумме создаст ровность стен дома.

Внимание! Расхождение диагоналей можно исправить в то время, когда выполняется кладка. А именно длина стен уменьшается и увеличивается короткая конструкция.

Основы процесса гидроизоляции

Гидроизоляция выполняется для защиты цоколя от различного рода осадков. Для нашего случая, когда материал – это кирпич, данный процесс выполняется дважды, а именно:

• Под цоколем на основании;
• Под стеной на цоколе.

Слой гидроизоляции может иметь в составе раствор цемента или специального на мастике рубероида. По периметру может монтироваться защитный кран, который выполнен из асбоцементных или железобетонных плит.

Принцип выравнивания фундамента кирпичной кладкой

Стоит учесть, что на фундамент постоянное давление оказывают стены дома. Механизм устойчивости коробки здания зависит от пропорциональности и ровности каждой его составляющей.

Чтобы сделать ровный фундамент во время, когда выполняется кладка, необходимо найти такие инструменты:

• Лопату;
• Отвес для строительных целей;
• Рулетку;
• Молоток;
• Резервуар для цемента;
• Мастерок.

Создавать идеальное дно, нужно начиная выкладывать слой песка. Нижнюю часть не видно, но все неровности сказываются при дальнейших работах.

Внимание! Нижний отсек, потом не получиться выровнять, поэтому об это необходимо позаботиться сразу.

Опалубка высокого качества позволит вам создать гладкую внутреннею и внешнюю части. Однако в единичных случаях лона не помогает.

Способы выравнивания фундамента

Существуют несколько способов выровнять фундамент при помощи кирпича:

• Использование опалубки и залитие бетоном;
• Метод обкладки кирпичами;
• Выполнение обтяжки сеткой, которая обделывается штукатуркой;
• Создание дополнительного слоя теплоизоляции.

Важно! Существует определенный стандарт к толщине горизонтального шва: так, самая большая величина не должна превышать 1,2 см; отклонение должно быть не больше, чем 1,5 см от горизонтали на каждые 10 м. Данные нормы фиксируются СНИПом.

Расчет количества кирпича

Расчет количества кирпича потребуется произвести на этапе формирования сметы на кирпичный цоколь. Но случается, что на практике расчет производится при планировании постройки цоколя. Для расчета потребуется знать толщину и высоту цоколя. Такие показатели кратны размеру применяемого материала для укладки при учете толщины швов (обычно они составляют 10-12 мм). Обычно цоколь выстраивают толщиной 380 либо 510 мм. Кладка цоколя в 1 кирпич используется при основном процессе строительства деревянных зданий, домов для дачи, бани и прочего. Кладка в половину кирпича актуальна для облицовки цокольного помещения.

Высоту устанавливают после определения типа кирпича

Важно в процессе расчета брать во внимание швы. Расход материала зависит от толщины, но конкретную величину следует определять индивидуально. Приобретать же кирпичи необходимо с запасом в 5-7%

Приобретать же кирпичи необходимо с запасом в 5-7%.

https://youtube.com/watch?v=6n-VPvA8PZQ

Выкладываем остальные ряды

Дальше укладываем по тому же принципу остальные ряды с перевязкой швов (в нашем случае перевязка в полкирпича). При этом риски как на фундаменте для первого ряда уже не ставим, но следим, чтобы вертикальные швы через ряд были на одном уровне. На рисунке это для примера швы в 1-ом и 3-ом ряду. Более подробную информацию про виды и способы перевязки швов вы найдете в нашей статье “Все о кирпичной кладки. Перевязка швов”.

Далее по этому принципу выставляются все стены нашего строения. Не забываем следить за чистотой лицевой стороны кладки и расшивать швы до схватывания раствора. Также, если необходимо армирование кладки, определяем через, сколько рядов его будем делать (обычно через каждые 5-6 рядов). www.gvozdem.ru

Особенности обустройства для деревянного дома

Как же обустроить цоколь в деревянных домах? Этот вопрос актуален, так как деревянные материалы очень восприимчивы к влаге, и использовать его на цокольном уровне нельзя. Здесь не стоит долго думать. Можно сделать цоколь из различных выше представленных материалов:

• Из шлакоблока;
• цокольные пояса могут быть керамзитобетонными;
• из кирпича.

Бывает так, что в старом деревянном доме цоколь вообще отсутствует, тогда его поднимают посредством опор и сооружают цоколь из ранее выбранного материала.

Обновить цоколь фундамента старого деревянного дома можно посредством облицовки. Для этого можно использовать кирпич, искусственный камень, закрытием его сайдингом и прочее. И старый деревянный дом превратиться в произведения искусства.

Особенности кирпичного цоколя

Перед началом выполнения кладочных работ, требуется ознакомиться с важными деталями: Если строительным материалом будет кирпич, то нужно определиться с толщиной каркаса.

Совет: Исходя из того, какой размер будет иметь здание и из какого материала будут изготовлены стены напрямую зависит и толщина фундамента. К примеру, толщина для кирпичного строения должна быть от 500 мм (в 2 кирпича), для деревянного — как минимум 250 мм (в 1–1,5 кирпича).

Перед тем как производить кирпичную укладку необходимо на ленточный фундамент нанести слой гидроизоляции, которая будет защитой от влажности.

В качестве гидроизоляции используют хороший рубероид, но в некоторых случаях применяют обмазочные составы на основе битума, наносить которые необходимо слоем в 1,5–2 мм. Рулонный материал будет все же не только надежнее, но и проще.

Укладка кирпича производится плашмя так, чтобы верхний слой кладки перекрывал швы нижнего ряда. Перед тем как приступать к кладке необходимо вдоль фундамента натянуть шнур. Каждый ряд необходимо проверять на ровность с помощью строительного уровня.

Стоит помнить, что толщина кирпичного цоколя будет разная у каждого материала из которого возводятся стены здания.
