Что такое навесные вентилируемые фасады их разновидности и конструкцию, а также преимущества и недостатки вы изучили в предыдущей нашей статье. Если же вы все-таки осмелились сделать навесной фасад, тогда эта информация, надеемся, будет для вас полезной.
Стоимость вентфасадовЗаключение
Фасадная подсистема: разновидности
Существуют разные варианты подконструкций, для создания которых используют алюминий, оцинкованную или нержавеющую сталь.
Металлические виды подсистем более надежные и отличаются продолжительным сроком службы. Вариант из алюминия больше других нравится покупателям, поэтому он дороже оцинкованной стали.
Алюминий как основа для подсистемы
Одним из распространенных элементов обустройства фасада считается алюминиевая подконструкция. Для ее изготовления используют сверхнадежный и прочный материал, устойчивый к коррозии. Небольшой вес системы позволяет избежать перегрузки основания. Поэтому этот вариант подходит для старых построек.
Чтобы повысить устойчивость материала к агрессивной среде, его подвергают анодированию или окрашивают. Первый способ можно использовать только в заводских условиях.
Срок эксплуатации системы из алюминия составляет до 50 лет.
Подконструкция из оцинкованной или нержавеющей стали
Система из оцинкованных профилей отличается положительными эксплуатационными свойствами и демократичной стоимостью. Она прочная, поэтому выдержит самый тяжелый отделочный материал. На нее можно устанавливать даже плиты из керамогранита.
Такие каркасы устойчивы к возгоранию, имеют высокую температуру плавления. Их изготовление осуществляется с соблюдением всех норм пожарной безопасности.
Чтобы продлить срок эксплуатации изделий, систему обрабатывают полимерным покрытием или окрашивают специальными составами. Стальные подсистемы не предполагают использование компенсаторов термического расширения.
Главный недостаток оцинкованной стадии в невысокой устойчивости к коррозии и сопротивлении разрыву. Поэтому в регионах, где уровень влажности превышает норму, этот материал использовать не рекомендуется.
Системы из нержавеющей стали также часто используют в процессе обустройства вентилируемого фасада. Такой профиль отличается долговечностью, так как устойчив к гниению. Среди всех видов подобных конструкций, системы из нержавейки служат дольше.
Такие каркасы подходят даже для межэтажного строительства. Они и комплектующие к ним отличаются хорошей жесткостью, прочностью и продолжительным сроком службы. Их можно использовать для тяжелой облицовки. Но есть некоторые недостатки материала:
- Цена за м2 гораздо выше, чем у аналогичных систем.
- Огромный вес стали делает невозможным ее использование для старых построек со слабой несущей способностью.
Производители в России предлагают покупателям различные типы подконструкций. Выбрать подходящий вариант между моделями из оцинкованной и нержавеющей стали очень сложно, особенно, людям, не разбирающимся в подобных вопросах. Поэтому предварительно стоит обсудить все вопросы со специалистом, который поможет сделать выбор с учетом архитектурных особенностей определенного здания, подберет крепежи, проведет расчет необходимого количества материала, поможет разобраться в технологической карте конструкции.
В связи с завышенными требованиями к профилям, каждый производитель пытается создать максимально надежные изделия, чтобы повысить их привлекательность для покупателей.
Деревянный каркас
Также существует вариант каркаса из дерева. Он гораздо дешевле, чем сложные металлические конструкции, но и срок эксплуатации меньше. Системы выполняют из деревянных брусков. Их устанавливают друг на друга в перпендикулярном положении и создают зазор для циркуляции воздуха. Такие элементы используют при строительстве коттеджей.
Видео-сюжет о проведении монтажных работ по вентилируемому фасаду
Подробнее о том, как монтируются системы вентилируемых фасадов смотрите в видео-блоке с облицовкой плитами из керамогранита.
Резюмируя вышесказанное, можно сделать следующие выводы:
- технология монтажа вентилируемого фасада схожа с технологией монтажа фасадных панелей из ПВХ, керамогранита или плитки. Однако в ней имеются свои нюансы, не зная о которых, не получится установить облицовку правильно;
- имея опыт работы с фасадными системами, можно установить вентфасады самостоятельно, если некуда спешить и очень хочется получить результат «на совесть».
Тем не менее, очень многие стремятся к экономии при строительстве, поэтому стараются все работы проводить своими руками. Разумеется, правильно установленный вентфасад прослужит домовладельцу не менее 30 лет.
Возможно, вам будет интересно прочитать про облицовочные материалы для фасадов домов.
Правила демонтажа
Иногда требуется разобрать конструкцию вентилируемого фасада. Это связано с изменением климатических условий, механическими повреждениями или необходимостью проведения ремонтных работ.
Демонтаж представлен простой процедурой, так как первоначально устраняется вентиляционная решетка, а также снимаются уголки и фасонный фактур. После снимаются кассеты или панели, причем работа проводится сверху вниз. В конце удаляются фасонные элементы, прикрепленные к каркасу. Только после этого разбирается обрешетка, сделанная из профилей или брусков.
Устройство вентилируемой фасадной системы брусовых домов
Суть вентилируемого фасада на деревянные поверхности дома сводится к обеспечению сохранности строительного сырья, негативно взаимодействующего с влагой посредством проветривания, и созданию презентабельного вида. Кроме того, фасадными системами обеспечивается дополнительное утепление, необходимое брусовым стенам. О классификации конструкций и их устройстве ниже.
Классификация фасадных конструкций
Качественный вентилируемый фасад для дома из бруса и коттеджей из дерева может быть представлен двумя видами:
Полновесная система с использованием утеплителя. Наиболее распространённая конструкция для брусовых домов с сечением древесины до 150 мм.
Она позволяет сэкономить на энергетических ресурсах, поэтому пользуется спросом в бюджетном строении и в регионах с суровым климатом. Система отличается внушительностью слоёв и обрешёточной конструкции.
Облегчённый вариант – суть та же, но без использования утеплителя. Отлично подойдёт для домов из вторичного сырья – фасад скроет непрезентабельность, и для местности с тёплым климатом, но продолжительными дождями – её назначение противостоять влажности. Крепят фасадный материал на тонкий каркас прямо на деревянные площади.
Читайте также:
Любое устройство вентилируемого фасада брусового дома доступно для самостоятельного монтажа при соблюдении всех правил конструирования. Далее о фасадных материалах.
Материалы для строительства и отделки
Связано это с образованием конденсата от разности температур материалов, а влага для древесины всегда губительна. Древесина для обрешётки должна отвечать следующим условиям:
- Сечение бруса не меньше 50 мм. Ширина рассчитывается из толщины утеплителя + 20 мм.
- Деревянные бруски не должны иметь дефектов. Во-первых, на них накладывается ответственная миссия – они будут нести тяжёлую облицовку, во-вторых, начавшаяся порча легко перейдёт на чистые элементы и срок службы фасада будет сокращён.
- Все материалы должны пройти обработку всевозможными защитами – от влажности, паразитов и возгорания.
Как сделать вентилируемый фасад правильно
До того как стены деревянного дома будут декорированы по вкусу владельцев, необходимо провести ряд манипуляций, связанных с защитой строительного материала самого объекта. То есть стены под фасадом должны получить качественную обработку всевозможными защитами – другого раза для такой работы не случится. Если этим пренебречь, то начавшиеся и незамеченные процессы порчи разовьются, и тогда нужно будет менять уже венцы. Далее:
- Устройство обрешётки. Брус с помощью строительного уровня набивается на стены только в одном положении – вертикальном или горизонтальном.
Это правило непреложно, даже если фасадные системы в зависимости от типа конструкции различны. Только таким образом будет соблюдена вентиляция.
Шаг установки деревянных направляющих зависит от ширины используемого утеплителя, или 50-60 см, если конструкция его не предполагает. Ватные маты или стирольные плиты должны лечь в сектора без движения и лишней фиксации. Поверх уложенного утеплителя стелется гидроизоляция. В этом качестве выступает резина, плёнки ПВХ, рубероид или иной материал, в разнообразии предложенный промышленностью. Если заранее обрешётка не была удовлетворена нужным параметрам – ширине бруска в 70-80 см, то поверх гидроизоляции набивается контробрешётка. Сделать это легко – контуры древесины выступают под слоем плёнки или резины, и фиксировать следующий слой будет нетрудно.
В последнюю очередь монтируют декорирующий материал. Многие владельцы, дабы сохранить экологию прибегают к натуральной вагонке, имитации бруса, блок-хаусу.
Однако, стоит заметить, что все виды древесины для вентилируемых фасадов должны пройти интенсивную обработку пропитками, иначе порча не заставит себя долго ждать.
Ошибки самостоятельного монтажа вентилируемого фасада
Очень часто домашние мастера совершают ошибки при самостоятельном конструировании всех слоёв будущего фасада. Ниже описаны самые распространённые из них:
Установка поперечин в деревянной обрешётке и контробрешётке. Суть конструкции сводится в достаточном количестве воздушных каналов, которые пропускают массы воздуха, способствующие проветриванию стен и утеплителя. Невозможно добиться этого, когда присутствуют поперечные бруски. Если в качестве облицовки задуманы тяжёлые фиброцементные панели, то придётся устанавливать ещё и дополнительные металлические кронштейны – на деревянную обрешётку такая облицовка не вешается. Она способна её разрушить. Вообще, к выбору декоративного сырья нужно подойти соответственно строительному материалу.
-
Читайте также:
Как монтируется клинкерная плитка
Плитка позволит не просто визуально облагородить здание, но и сохранит комфорт внутри здания. Клинкерная плитка для фасадов продается в широком ассортименте. Для НВФ можно покупать плитку, толщина которой не превышает 17 миллиметров.
Установка вентилируемых фасадов при помощи плитки – задача сложная, поэтому ее выполнение лучше доверить профессионалам. Стоимость работ под ключ указывается исполнителем за м2 и может варьироваться в зависимости от сложности проекта. Кладка плитки должна выполняться на каркас из металла. К наружной стене крепится специальная консоль, затем на неё выполняется установка профилей. Некоторые виды плитки могут быть установлены на подобный каркас без затирки. После этого осуществляется выравнивание каркаса по вертикали и горизонтали, затем на горизонтальные направляющие нанизывается плитка. Предварительно в ней делают специальные пазы. Некоторые производители предоставляют покупателям плитку с уже готовыми пазами, которые были сделаны в процессе производства. Затем выполняются процедуры по затирке плиточных швов. Вентфасад из плитки такого типа может быть сделан вплоть до ста метров в высоту.
Крепление керамогранитных плит
Керамогранитные плиты крепят к каркасу двумя способами — скрытым и открытым.
При скрытом креплении плиты можно крепить на специальный клей к вертикальным профилям, на штифты в прорези на торцах плит, на дюбеля. Монтировать плиты со скрытым креплением сложнее, стоимость его выше. При этом оно незаметно для посторонних глаз и никак не влияет на внешний вид фасада.
В качестве открытого крепежа используют заклепки, саморезы или кляммеры. Чтобы скрыть видимые части крепления, нужно закрасить их эмалью в цвет керамогранитных плит. Стоимость такого крепления меньше, но оно не очень эстетично выглядит.
Монтаж керамогранитных плит нужно начинать снизу вверх, слева направо. Чтобы сэкономить иногда на нижней части фасада плиты крепят скрытым креплением, а выше уровня глаз открытым.
Установка алюминиевых кассет
Фасадные кассеты пользуются большой популярность на строительном рынке, их производство развивается с каждым годом.
Преимущества:
- Относительно легкий вес
- Оперативность монтажных работ
- Прочность
Но стоит учесть, что стоимость фасадных кассет достаточно высока. Монтаж может быть выполнен двумя способами: открытый и закрытый.
Последовательность выполнения установки кассет:
- Сначала устанавливается каркас из металла
- Укладывается слой теплоизоляции (может монтироваться с помощью пластикового дюбеля)
- К каркасу закрепляется профиль при помощи саморезов
- Выполняется крепление кассет
Очень важно позаботиться о качестве вентилируемого пространства между материалом и несущей стеной.
Достоинства вентфасада
- обеспечение воздушной прослойки между облицовкой и наружной поверхностью стены;
- снижение теплопотерь;
- удаление конденсата через дренажные системы без вреда для утеплительного слоя;
- хорошая дополнительная шумоизоляция, выравнивание стен;
- возможность скрыть видимые дефекты, неровности и изъяны поверхности стен;
- легкий вес облицовочных панелей и самого каркаса под фасадную систему;
- удобство монтажа и простота ухода за панелями;
- отличный внешний вид, широкий выбор цветовых решений, возможность имитации любого натурального материала;
- возможность создания практически любого архитектурного дизайна;
- его можно мыть и не нужно красить.
Плюсы и минусы отделки
Задачей отделки фасада является защита стен от разрушения. Для этого создается дополнительный слой, который первым принимает внешнее воздействие. Вентфасад из керамогранита имеет определенные преимущества:
- устойчивость к воздействию внешних факторов;
- эстетичный вид. Здание приобретает стильный и солидный облик;
- разнообразие декора. Обширная цветовая гамма предоставляет возможность реализовать любой авторский проект, комбинируя оттенки и разный размер плитки;
- простота монтажа позволяет при необходимости частично заменить плитку или сменить полностью дизайн и стиль;
- пожарная безопасность;
- звукоизоляционные свойства;
- экологичность;
- длительный срок службы;
- высокая ремонтопригодность;
- устойчивость к статистическим и динамическим нагрузкам;
- возможность осуществления монтажа при любой температуре;
- экологичный материал.
Виды утеплительных материалов
Вентфасад однозначно нуждается в утеплении. Минеральная вата и пенопласт являются основными типами утеплителя для вентфасадов. Наиболее распространенным типом утеплителя, который применяется при монтаже вентфасада, является минвата.
Из преимуществ минеральной ваты стоит выделить:
- Низкая стоимость
- Малый вес
- Абсолютная пожаробезопасность
- Хорошие показатели звукоизоляции
- Обеспечение теплоизоляции
- Устойчивость к механическим воздействиям
- Устойчивость к атакам насекомых и грызунов
- Устойчивость к образованию грибка и плесени
- Много видов минеральной ваты, среди которых всегда можно сделать выбор
Альтернативные варианты – пенопласт, пенополистирол и пенополиуретан. Это пористые материалы, в силу чего они обладают легким весом. Подобные изделия абсолютно не впитывают влагу и демонстрируют отличную устойчивость к температурным колебаниям. Пенопласт и аналогичные материалы обеспечивают хорошую шумоизоляцию, а также неплохо удерживают тепло. Среди недостатков по сравнению с минеральной ватой – высокая цена. Некоторые эксперты не советуют использовать пенопласт в составе вентфасада в силу того, что материал является пожароопасным.
Узлы крепления фасадной системы
Как не просто любому новому заказчику в строительстве разобраться с обилием применяемых систем из различного состава металла и типу крепления разнообразного каркаса подконструкции: сейчас на рынке более 50 заводов изготовителей с официальными и подтвержденными по испытаниям и технической документации конструкций.
Однако не каждый производитель старается задуматься о затратах непосредственно заказчика и вовремя решить поставленные задачи по быстрой комплектации проекта, тем более необходимо успеть всё запроектировать, провести консультацию и оказать техническую поддержку клиенту, и по необходимости даже изготовить образцы и стенды.
Стандартный набор узлов системы фасада – это решение для проектировщика перед проектированием всего здания в целом, надстроек на кровле (которые также необходимо запроектировать).
Проблема заключается в том, что к каждому зданию архитектор-дизайнер не руководствуется имеемой документацией (техническим свидетельством) и пожарной экспертной документацией для разработки дизайна и концепции здания, проекты и АГР на фасады с цветовой раскладкой облицовки получают без согласования типа системы и какой-либо привязки к документации “Минстроя” или “ФАУ-ФЦС”, что после вызывает ряд вопросов у заказчика из серии: как выполнить данный вентилируемый фасад по технологии?
Ответы на эти вопросы и согласование (на берегу) такого здания позволит уберечь любого строителя от ненужных трат или пожарных испытаний участка фасада на стендах, выполнить работу в срок без лишних затрат.
Разработка проектной документации
Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.
Выполнение работ по проектированию происходит в несколько этапов:
- Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
- Составление графика работ.
- Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
- Создание сметной документации для расчёта окончательной стоимости.
- Передача окончательного проекта заказчику.

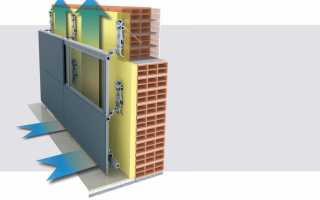

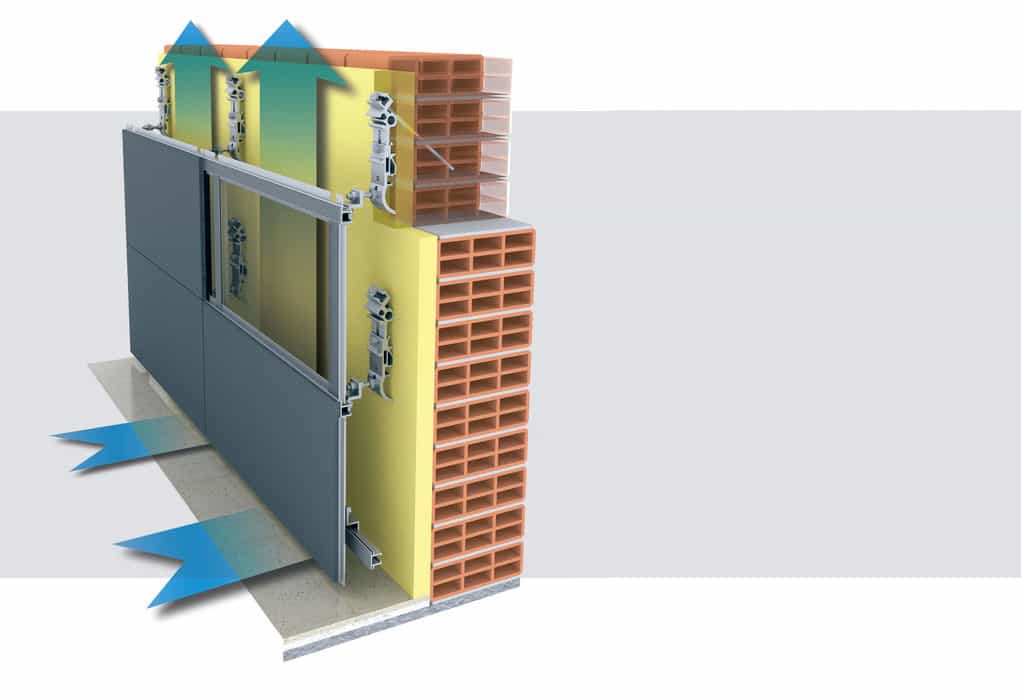

Конструкция вентфасада
Конструктивно вентилируемый фасад состоит из нескольких слоев, являясь разновидностью строительного пирога. Все элементы, используемые при его сборке, универсальны и могут использоваться для различных архитектурных и инженерных решений.
Послойно вентфасад состоит из следующих частей:
- Подсистема – элементы каркаса, крепящиеся непосредственно к стене здания, которые служат основой для установки внешней облицовки.
- Теплоизоляция. Слой утеплителя в качестве которого используется минеральная вата, пенополистирол и прочие материалы, обладающие низкими показателями теплопроводности.
- Гидро- ветроизоляция. Настилается поверх утеплителя и защищает его от внешней сырости. В то же время, подобные полотна не препятствуют выходу влаги с внутренней стороны благодаря специальному устройству перфорированных отверстий.
- Вентиляционный зазор. Оставляется между слоем утеплителя и декоративными облицовочными плитами для улучшенной циркуляции воздуха. Позволяет своевременно удалять скопившуюся под облицовкой сырость.
- Облицовочные декоративные плиты. В качестве облицовки могут применяться самые разные материалы, но чаще всего предпочтение отдаётся керамограниту, благодаря его эстетике и прочности. Крепятся к каркасу посредством специальных крепежей – кляммеров.
Разработанная полвека назад и проверенная временем технология устройства вентилируемых фасадов является универсальной. Она хорошо зарекомендовала себя в любых климатических условиях – от южной Европы до северных регионов России.
Облицовка НВФ природным камнем
Каменная кладка смотрится дорого и изысканно. Навесной фасад, отделанный таким способом, прослужит длительное время. Технология установки отличается оперативностью и легкостью, но опыт все же необходим, поэтому целесообразно привлекать профессионалов для выполнения работ. Очень важно грамотно выполнить разметку стен, чтобы в дальнейшем укладка камня выполнялась безошибочно.
Система данного метода отделки включает слой теплоизоляции, паробарьер и каркас из металла. В обязательном порядке понадобится проведение подготовительных мероприятий для внешних стен. Мастера по отделке проводят все требуемые замеры, составляют чертежи и проводят расчеты. На этапе подготовки мастера определят архитектурную специфику здания и учтут другие важные нюансы. Специалисты очень аккуратно устанавливают кронштейны. Выполнение данных работ требует внимательности и серьезного подхода. В одно время с монтажом основных кронштейнов выполняется установка пластин и других крепежных элементов. Затем вручную укладывается утеплитель. После всех мероприятий выполняется облицовка камнем. При помощи стальных заклепок выполняется крепление кляммера к направляющим, сбоку в специальные зажимы вставляют фасадные плиты. Применяются самоклеящиеся резиновые полосы.
Поэтапная технология монтажа вентилируемого навесного фасада из керамогранита
Рассмотрим более детально основные моменты технологии по устройству вентилируемого фасада из керамогранита:
Первый этап – подготовительный
Как было отмечено, фасад вентилируемый – это сложная система, поэтому инженерами и был разработан перечень всех подготовительных мероприятий, которые необходимо выполнять в строго установленном порядке. Этот порядок даже был утвержен на законодательном уровне и обобщен в санитарно эпидемиологических правилах и нормах требованиях 3.01.01-85 «Организация строительного производства».
Также необходимо побеспокоиться о безопасности людей.
Для этого необходимо:
- Установить границы опасной зоны в 3 метрах от стен здания.
- Разместить на данной границе все материалы, оборудовать мастерскую для сборки конструкций.
- Исключить работу людей в сложных погодных условиях.
- Соблюдать технику безопасности в соответствии с СНиП III-4-80.
Вполне понятно, что эти нюансы больше относятся к многоэтажному строительству. Однако если вы решили заняться обустройством вентилируемого фасада в загородном доме своими руками, не лишним будет придерживаться всех правил и норм – это обезопасит вас и жильцов от форсмажорных ситуаций.
Второй этап – разметка точек, на которых буду установлены кронштейны
Разметка точек производится поэтапно:
- Изначально определите для разметки фасада маячные линии:
Нижнюю горизонтальную линию.
- Отметьте несмываемой краской те точки, на которых будут установлены опорные и несущие кронштейны на вертикальных крайних линиях.
Третий этап – монтаж кронштейнов
Инструкция монтажа подскажет, как поэтапно и, что самое главное, правильно, осуществить крепление кронштейнов:
- С помощью перфоратора пробурите отверстия в стене.
- В отверстия установите паронитовую прокладку.
- Установите несущие кронштейны. Для этого понадобятся анкерные дюбеля и шуруповерт.
Четвертый этап – обустройство ветрогидрозащиты и теплоизоляции
Данный этап предполагает выполнение следующих работ:
- Через прорези для кронштейнов нужно навесить плиту утепления.
- Навесить полотнища мембраны ветрогидрозащитной и временно ее закрепить.
- Через ветрогидрозащитную пленку и плиты утеплителя высверлите отверстия в стене. В них нужно установить специальные тарельчатые дюбеля.
- Начиная с нижнего ряда, монтируйте плиты утеплителя.
- Навешивайте плиты горизонтально в шахматном порядке. Не забывайте о том, что между плитами не должно оставаться сквозных щелей.
- При необходимости теплоизоляционные плиты можно легко подрезать обычным ручным инструментом.
- Если проект предполагает выполнение двухслойного утепления, то:
- понадобятся тарельчатые дюбеля, с помощью которых внутренние плиты нужно закрепить на стене. На плиту нужно закрепить не менее 2 дюбелей.
- Наружную плиту устанавливайте в шахматном порядке. Крепление плит аналогично предыдущему этапу.
Пятый этап – монтаж направляющих
К регулирующим кронштейнам необходимо закрепить вертикальные направляющие профили.
Для этого необходимо:
- В пазы опорных и несущих кронштейнов установить профиля.
- К несущим кронштейнам зафиксировать профиля при помощи заклепок:
- в регулируемых опорных кронштейнах профиль нужно установить свободно. Это обеспечит беспрепятственное перемещение по вертикали и, как следствие, исключатся температурные деформации.
- в местах вертикальной стыковки профилей-соседей нужно оставлять зазор не менее 8-10 мм. Это позволит исключить деформацию вследствие температурных и влажностных колебаний.
- Установите противопожарные отсечки (более подробно об этом можно узнать у специалистов).
Узнавайте более подробно, что такое подсистема для вентилируемого фасада.
Шестой этап – обустройство облицовки керамогранитом
Надеемся, что просмотр видео в конце данной статьи поможет выполнить весь процесс в строгом соответствии с проектной документацией и, таким образом, вы осуществите монтаж керамогранита самостоятельно, не прибегая к найму специалистов.
Фото: крепление керамогранита
Разберем устройство подробно в этой видео-инструкции
Заключение
Как видим устройство вентилируемых фасадов из керамогранита – сложный технологический процесс. Но если выполнять работу поэтапно, не отступая от проектной документации и рекомендаций специалистов, то фасад вашего дома мало того, что будет иметь привлекательный и презентабельный вид, так он еще и надежно защитит всю конструкцию от влаги и конденсата.
Композитные панели: как осуществляется установка
Установка НВФ при помощи композитных панелей или сэндвич-панелей – это относительно бюджетный, но трудоемкий вариант облицовки здания. Панели представляют собой несколько листов из алюминия, между которыми размещается слой специального утеплителя, в роли которого выступает минвата.
Особенности панелей следующие:
- Способность выдерживать как высокие, так и низкие температуры
- Панели проходят обработку растворами, которые надежно защищают металл от ультрафиолетового воздействия
- Панели абсолютно пожаробезопасны
- Не выделяют вредных веществ
- Гарантируют оптимальный уровень тепло- и звукоизоляции
Из минусов стоит отметить трудоемкий и денежный ремонт. Невозможность отремонтировать демонтированную панель, не нарушив всю конструкцию, приводит к большим затратам. Установка панелей выполняется таким методом: они закрепляются к профилю при помощи различных метизов. Но чаще используют закрытый метод, когда элемент закрепляется метизом через внутреннюю кромку. В стыки по вертикали кладется специальная герметизирующая прокладка. Следует учесть: чем меньше толщины плиты, тем выше вероятность ее повреждения.
Все этапы монтажа вентилируемого фасада из керамогранита в деталях
Этап №1 – подготовка
Как уже было верно подмечено, фасада вентилируемый, а значит, это сложная система. Из-за этого инженеры разработали список подготовительных мероприятий, которые следует выполнить в строгом порядке. Он даже был утвержден на уровне законодательства и записан в СНиП 3.01.01-85 «Организация строительного производства».
Также следует позаботиться о безопасности людей, и для этого нужно:
- Установить границы опасных зон в трех метрах от стен здания.
- Размесить на этой границе требуемые для работы материалы, оборудовать помещение мастерской для сборки конструкции.
- Не работать при сложных погодных условиях.
- Соблюдать ТБ.
Понятно, что такие нюансы по большей части относятся к многоэтажному строительству. Но если вы решили создать такую систему в дачном доме собственноручно, но будет лишним придерживаться всех норм и правил, чтобы обезопасить себя и жильцов от форс-мажоров.
Этап №2 – разметка точек установки кронштейнов
Разметку следует проводить поэтапно – для начала определите для разметки маячные линии, а именно нижнюю горизонтальную и две крайние вертикальные линии.
Этап №3 – установка кронштейнов
По инструкции установки понятно все, но особое внимание уделите креплению кронштейнов:
- При помощи перфоратора пробурите отверстие.
- В отверстие установите паронитовую прокладку.
- Установите несущие кронштейны, и для этого используйте анкерные дюбеля и шуруповерт.
Этап №4 – обустройство гидро- и ветрозащиты + теплоизоляция
На этом этапе предполагается выполнение таких работ:
Повесьте плиту утепления через прорези кронштейнов. Навесьте полотнища мембраны, защищающей от ветра и воды, и временно ее прикрепите. После начинайте навешивать плиты в шахматном порядке. Не забывайте, что между плитами не должно быть сквозных щелей. При необходимости плиты теплоизоляции можно подрезать при помощи обычных ручных инструментов. Если в проекте предусмотрено выполнение утепления в два слоя, то: Потребуются тарельчатые дюбеля, при помощи которых внутренние плиты следует крепить к стене. На одну плиту идет не меньше 2 дюбелей. Наружные плиты устанавливайте в шахматном порядке Крепление такое же, как и в предыдущем способе.
Обратите внимание, что следует строго соблюдать нахлест – он должен быть не меньше 10 см. Через плиты и пленку высверлите отверстия в стене В них требуется установить тарельчатые дюбеля. Устанавливайте плиты утеплителя, начиная с нижнего ряда
Важно! Плиты утеплителя следует заранее устанавливать на цоколь или стартовый профиль. После установку следует производить снизу вверх.
Теперь перейдем к следующему этапу – установке направляющих.
Этап №5 – установка направляющих
К кронштейнам, которые регулируются, следует прикрепить вертикальные направляющие профили, и для этого нужно:
- В пазы несущих и опорных кронштейнов установить профили.
- Зафиксировать профили к несущим кронштейнам заклепками.
- Установите профиль свободно при регулируемых опорных кронштейнах. Это поможет обеспечить беспрепятственное перемещение по вертикали, а это исключит температурные деформации.
- Там, где стыковки вертикальные, следует оставить зазор от 0.8 до 1 см. Это даст возможность исключить деформацию из-за скачков температуры и влажности.
- Произведите установку противопожарных отсечек.
И перейдем к последнему шагу.
Этап №6 – обустройство облицовки посредством керамогранита
Обустройство облицовки сложно описать, и намного полезнее и информативнее будет, если вы просмотре видео.
Особенности монтажа металлокассет
Металлокассеты – это окрашенные листы металла. Благодаря специальной краске создается оптимальная антикоррозийная защита. В производстве металлокассет используется оцинкованная сталь, алюминий или медь. Изготавливаются кассеты методом штамповки.
Базовые характеристики:
- Легкость
- Простота монтажа
- Толщина листов варьируется от 0,7 до 1,2 мм
- Возможность нанесения покрытия из полимеров
- Чаще используется для фасада малоэтажных построек
В расчете кассет необходимо учесть их параметры, которые при изготовлении соблюдает производитель. Установка направляющих профилей выполняется на кронштейны. Крепление осуществляется так, чтобы кронштейн не попал в шов между панелями. Не рекомендуется монтаж кронштейнов на пустотелый кирпич, поскольку такой подход приведет к деформированию прочности НВФ. На профиль ложится обрешетка, после чего крепятся листы, монтаж выполняют с низа конструкции. Закреплять конструкцию можно несколькими методами: открытый и закрытый. Первый способ предусматривает накладку одного листа на второй и крепление с нижней стороны при помощи выбранных метизов. Во другом случае стык внизу просто имитирует то место, где должно быть крепление. Закрытый метод – наиболее надежный вариант.
