Когда речь идет о бане, мы представляем себе традиционный бревенчатый сруб. Но это дорогое удовольствие. Можно ли осуществить свое желание иметь баню и при этом сэкономить средства? Да. Можно, выбрав каркасную баню. Поговорим о каркасных технологиях. Данная технология родом из Канады. Появление на рынке современных изоляционных материалов позволило освоить ее и в более холодных широтах. Особую популярность снискали быстровозводимые каркасные объекты. Сравнению брусовых и каркасных строений посвящена отдельная статья.
Выбор проекта бани
Создание предельно качественной и долговечной бани начинается еще на этапе выбора проекта – от него зависят все параметры конструкции. Процесс постройки тоже важен, но неправильно подобранный проект щитовой бани всегда приводит к негативному результату.
При выборе проекта щитовой бани нужно отталкиваться от следующих параметров:
- Количество людей, одновременно использующих баню. Данный параметр напрямую влияет на размеры помещения.
- Количество помещений в бане. Помимо традиционной парилки и предбанника можно построить, например, бильярдную или гостиную.
- Типовой проект бани. Существует большое количество различных схем щитовых бань, из которых можно выбрать наиболее подходящую и использовать ее для постройки. Если будет сделана каркасная баня своими руками, лучше выбирать проект попроще.
Рассматривая проекты каркасно щитовой бани, предложенные компанией-изготовителем, может получиться так, что ни один из вариантов не будет одобрен. В таком случае можно заняться разработкой индивидуального проекта, но это автоматически поднимет стоимость работы как минимум на треть. Важно, чтобы планировка бани соответствовала нормам и стандартам.
Повышение цены вполне оправдано – большинство компаний, занимающихся разработкой проектов и постройкой бань, включают в стоимость работ транспортировку стройматериалов и сборку конструкции. Чтобы сэкономить, можно выполнить монтажные работы своими руками.
Схема строительства
Обычно баню строят по стандартной схеме. Все внутреннее пространство здания делится на 3 помещения:
1. Комната отдыха, которая занимает приблизительно 1/3, иногда ½ всей площади. В этом помещении можно обустроить раздевалку, поставить диванчик или кресла для отдыха, журнальный столик. В комнате отдыха можно будет после всех банных процедур расслабиться и выпить чашку чая.
2. Помывочная. Эта часть бани идет сразу за комнатой отдыха и располагается, соответственно, более вглубь бани
Это важно не только в смысле элементарного комфорта, но и для сохранения оптимального температурного режима комнаты
3. Парная располагается наиболее удаленно от входной двери. Здесь должна сохраняться самая высокая температура. Относительно местоположения парной выбирается и место установки печи. Последнюю нужно монтировать так, чтобы она максимально обогревала все помещения бани (фото).
Обустройство фундамента для щитовой бани
Учитывая то, что щитовая баня имеет сравнительно небольшой вес, в качестве опоры можно использовать столбчатый фундамент. Если габариты постройки невелики, то будет вполне достаточно установить фундамент только под углами конструкции, опорными частями внутренних перегородок и точками их пересечения. В любом случае, прочитайте, какой фундамент под баню лучше делать, чтобы впоследствии избежать неприятных последствий.
Наиболее эффективным фундаментом для щитовой бани являются асбестоцементные трубы диаметром 20 см, вкопанные в землю и залитые бетоном (детальнее: «Как сделать фундамент своими руками для бани – ленточная конструкция на практике»). При установке конструкции на пучинистом грунте в трубе должна быть арматурная решетка.
Монтаж фундамента в таком случае выглядит следующим образом:
- Сначала в земле выкапываются ямы глубиной около полутора метров и шириной, немного превышающей диаметр труб;
- Дно ямы накрывается железобетонной подушкой, на которую устанавливается труба из асбестоцемента;
- Если труба была установлена ровно, то пространство между землей и опорой засыпается грунтом;
- Далее в трубы заливается бетон, после чего конструкция должна полностью застыть.
Кроме такого способа, столбчатый фундамент можно установить еще и при помощи съемной опалубки. Такой метод отличается большей сложностью монтажа и повышенной стоимостью.
Последовательность работ следующая:
- Первым делом нужно взять листовое кровельное железо и свернуть его в трубу;
- При помощи сварки к полученным трубам нужно прикрепить две ручки из подходящего металлического прута;
- Далее выкапывается яма подходящего размера, чтобы было немного свободного пространства между грунтом и опалубкой;
- Труба вставляется в подготовленную яму и устанавливается по уровню;
- Зазор между опалубкой и грунтом засыпается песком;
- В трубу запускается армированная решетка;
- Далее опалубка заливается тремя ведрами бетона;
- При помощи ручек трубу нужно вытянуть вверх примерно на 35 см (чтобы упростить данный процесс, ее можно слегка раскачивать, но после этого придется заново выставлять ее по уровню);
- В трубу заливается еще три ведра бетона, опалубка снова поднимается на фиксированную величину;
- Предыдущая операция повторяется ровно до тех пор, пока фундамент не поднимется до необходимого уровня.
В тот момент, когда фундамент окажется выше уровня грунта, нужно немного подождать, пока бетон схватится, и только после этого снять опалубку. В это же время нужно установить закладные элементы для будущей обвязки. Чтобы это сделать, в мягкий бетон вставляются штыри с резьбой.
Готовый столбчатый фундамент должен простоять нетронутым около двух недель. Чтобы предотвратить повреждения материала, его стоит накрыть рубероидом или мешком. При заливке фундамента в теплую погоду застывающий бетон нужно регулярно сбрызгивать водой.
Укладывание полов
Пол в бане делается довольно просто. Сначала к лагам «точнее, к нижней их части» монтируются бруски 5х5 с помощью гвоздей. На них настилается черновой пол, на него «в свою очередь» — рубероид, потом — минвата или ППС, далее — пароизоляционный материал, и уж потом монтируется финишный, чистовой пол. Но так можно делать не во всех комнатах. Так, для парилки, предбанника и комнаты отдыха такой вариант подходит. А вотв моечной пол делается иначе. Вот как это выглядит:
- для, начала пол здесь требует обособленный фундамент;
- под будущим покрытием снимается грунт на полметра и часть получившейся ямы «сантиметров десять» засыпается песком и гравием;
- как и любой пол, этот тоже требует наличие лаг. Но здесь для них нужно приобрести 10-сантиметровые «в диаметре» асбестцементные трубы. Технология их крепления выглядит следующим образом: трубы кладутся на фундамент, а потом их заливают бетоном;
- на закреплённые лаги ложится обрезная доска 5-сантиметровой толщины, но с 6-миллиметровым зазором, а между ними и трубами устанавливаются прокладки из резины. Далее доски фиксируются с помощью гвоздей;
- теперь всё, что остаётся — прижать получившийся пол плинтусами.
Сборка щитовой бани
От того, насколько качественно была собрана щитовая баня своими руками, напрямую зависит срок ее службы. Одним из ключевых условий долговечности деревянных материалов является их обработка антисептиком и специальными пропитками, предотвращающими гниение дерева и появление плесени, не говоря о грызунах и насекомых.
Кроме того, дерево нужно обязательно пропитать антипиренами. Важно, чтобы дерево не вбирало в себя влагу из почвы, поэтому фундамент необходимо в обязательном порядке накрыть гидроизоляционным материалом (чаще всего для этого используется рубероид).
Далее наступает пора обустройства цокольного уровня. Для щитовых бань хорошо подходят балки из хвойного дерева с сечением, превышающим 20 см.
Читайте также:
Алгоритм действий при создании обвязки выглядит таким образом:
- Брусья необходимо класть поверх фундамента по периметру и крепиться на углах с подпилом на половину бруса. Там, где балки соединяются, у одного бруса срезается нижняя часть вдоль бревна, а у другого – верхняя часть. В результате подобный паз очень хорошо соединяется и фиксируется.
- Установив цокольную обвязку и соединив ее, нужно проверить, правильно ли установлены все элементы конструкции. Важно учитывать вертикальное и горизонтальное выравнивание. В том случае, когда столб слишком низкий, его стоит поднять при помощи бетонной стяжки или рубероида.
- Для фиксации обвязочного контура и фундамента используются анкеры, углубленные в основание не менее чем на 10 см. Закончив обвязку, к цоколю крепятся несущие вертикальные опоры.
- Монтировать несущие опоры нужно на углах постройки и в тех местах, где будут устанавливаться внутренние перегородки. В качестве вертикальных опор обычно используется брус сечением не менее 10 см. Для фиксации этих балок обычно используются стальные уголки или врубки. Если обвязка соединялась нагелями, то несущие балки достаточно будет натянуть на оставшиеся выпуски.
- В процессе монтажа обвязка контура сверху отсутствует, а балки зафиксированы только снизу. Чтобы предотвратить излишнюю нагрузку на крепления и сохранить вертикальное выравнивание, стоит установить временные распорки.
- Процесс установки распорок не отличается от монтажа основных опор, а все отличие сводится к тому, что в качестве временных элементов подбираются балки с меньшим сечением. Дистанция между распорками должна составлять около 0,5-1 м.
- Обвязка верхнего уровня выполняется по такому же алгоритму, как и обустройство цоколя. При монтаже нужно обязательно следить за выравниванием конструкции. Фиксация верхней обвязки к несущим балкам выполняется при помощи гвоздей и металлических уголков.
Плюсы и минусы
Неоспоримыми достоинствами сооружения каркасных бань оказываются:
Простота строительства;дешевая конструкция (малая плата за материалы);упрощение фундаментных работ в сравнении с другими вариантами;слабая теплопроводность;возможность сделать коммуникационные каналы внутри стен и не портить внешний вид;
исключение усадки;отсутствие надобности в сложной строительной технике;экологическая безопасность (редкость для дачных бюджетных построек);возможность выполнить все работы без привлечения специалистов;исключение мокрых работ – строить можно зимой и даже там, где нет устойчивого водоснабжения;широкое разнообразие вариантов отделки.
11 фото
Но внимательно изучив отзывы владельцев и застройщиков, сразу можно обнаружить и определенные недостатки. Каждый из них может быть устранен своевременными мерами, только оттого нужно как следует разобраться в возможных проблемах. Каркасные бани в своем чистом виде быстро остывают, а потому внутри через короткое время появляется безобразный грибок. Чтобы справиться с такой трудностью, нужно применять лишь самые качественные утеплители.
Продлить срок службы щитовой бани можно, если пропитать весь используемый брус и доски антисептиками специального образца. Через 18-24 месяца усадка каркаса иногда составляет 80-100 мм. Как результат, внешняя и внутренняя отделка деформируются. Сократить подобный риск можно, если взять пиломатериалы, прошедшие камерную сушку.
4
Монтируем мансардную крышу
-
Читайте также:
В качестве примера рассмотрим, как построить мансардную крышу, так как она позволяет при минимальном увеличении финансовых затрат получить практически полноценный второй этаж. Если вас интересует строительство двускатной крыши или вальмовой (шатровой), ознакомьтесь с другими статьями на нашем портале.
Для мансардной кровли понадобятся следующие материалы:
брус 100х150 мм для стоек;доски 150х50 мм для стропил;доски 150х20 мм;рейки;супердиффузная мембрана;кровельный материал.
Работа начинается с установки опорной конструкции. Для каждой стропильной фермы устанавливаются две стойки, которые сверху соединены балками. Т.е. под каждой стропильной фермой располагается П-образная несущая конструкция.
При монтаже опорной конструкции необходимо правильно определить положение стоек. Так как стойка с нижним стропилом и мауэрлатом (балкой перекрытия) образует прямоугольник, расстояние от стены до стойки зависит от высоты мансарды и угла наклона нижнего стропила. Зная угол наклона стропила и высоту стойки (определяет высоту мансардного помещения), вы можете рассчитать на каком расстоянии от края устанавливается стойка по теореме Пифагора, т.е. вам необходимо узнать длину меньшего катета.
Каркас для крыши бани
Стойки закрепите на обвязке и балках перекрытия саморезами и уголками. Кроме того, укрепите их раскосами. Затем соедините обе стойки балками. По такому принципу установите П-образные детали на всех балках перекрытия. Все получившиеся несущие элементы соедините по краям прогонами, как показано на схеме выше.
Теперь можно установить нижние стропила. Снизу они зарезаются и крепятся к обвязке, а сверху – к прогону, в котором предварительно пропиливаются пазы. Далее нужно закрепить стойки по центру перемычек П-образных деталей. Высота стоек определяет угол наклона верхний стропил. Все стойки свяжите коньковым прогоном.
В завершение работы над каркасом мансарды установите верхние стропила, которые опираются на нижний и коньковый прогоны. Предварительно в прогонах пропилите пазы под стропила. Сразу же выполните гидроизоляцию крыши – закрепите на стропилах супердиффузную мембрану степлером. Поверх скоб наклейте специальную самоклеящуюся ленту, которая обеспечит герметичность соединения. Учтите, что полотна мембраны должны перекрывать друг друга сантиметров на 20–25.
Поверх стропил обязательно закрепите рейки, которые будут служить контробрешеткой. Затем перпендикулярно рейкам закрепите доски 150х20 мм. Что касается шага обрешетки, то придерживайтесь рекомендаций производителя кровельного материала, который вы приобрели для бани.
Поверх обрешетки монтируется кровельное покрытие по стандартной схеме – листы материала обязательно должны перекрывать друг друга вдоль и поперек. Шурупы или гвозди располагаются на гребне волны.
Обшивка стен бани
Чтобы каркасно щитовая баня получилась достаточно эффективной и долговечной, необходимо правильно зашить стены помещения и обустроить теплоизоляцию.
Последовательность действий выглядит таким образом:
- В свободном пространстве между вертикальными стойками укладывается теплоизоляционный материал. Иногда для этого используется пенопласт, но лучшим решением будет минвата с теплоотражателем на металлической основе. Укладывать теплоизоляцию нужно так, чтобы металл был направлен во внутреннюю часть помещения.
- Далее обустраивается паро- и гидроизоляция. Все стены нужно накрыть пароизоляционной пленкой. Стыки закрываются металлизированным скотчем таким образом, чтобы его края заходили на все поверхности – пол, потолок, оконные и дверные откосы. Минеральная вата с наружной стороны закрывается плотным полиэтиленом.
- Внешняя обшивка стен может выполняться по-разному. Для обшивки вполне подойдет фанера, обрезные доски или OSB. Чтобы материал хорошо выполнял свои функции, стыки отдельных плит обшивки нужно заделать монтажной пеной. При желании можно заняться внешней отделкой, используя блок-хаус или сайдинги.
- Для внутренней отделки чаще всего используется деревянная вагонка из ольхи, липы или осины. Такой материал лучше всего раскрывается именно в парилке. В помещении для отдыха и предбаннике будет вполне достаточно листового гипсокартона или фанеры.
Сразу к главному: не путайте технологии!
Если вы думаете, что каркасно-щитовая баня это тоже самое, что каркасная, просто более подробное и длинное название, то внимательно прочитайте следующие предложения. Каркасно-щитовая постройка возводится из готовых щитов, которые приобретаются у профессионально занимающимися ими фирм. Каркасную постройку может построить любой домашний мастер, обладающий минимальными навыками строительства и инструментом. Возводится каркас, заполняется утеплителем, обшивается и производятся отделочные работы. Если вам нужна такая каркасная баня, то переходите в соответствующий раздел. Если вы все-таки уверены, что вам нужна информация по щитовым постройкам, то читайте далее.
Фото: компания VIVA HAUS
Каркасная
-
Несущая конструкция – деревянный каркас, на который крепятся все элементы строения. Баня монтируется на участке без применения техники. Это 100% ручной труд. Можно без привлечения специалистов.
- В проектировании каркасной бани учитываются любые запросы заказчика. Ограничением служат только нормативные акты.
- Быстрое введение объекта в эксплуатацию.
- У каркасных бань, в том числе и мобильных, самая доступная цена. Повысить стоимость может: a) увеличение размера бани; b) вид фундамента; c) дорогостоящие материалы для внутренней и внешней отделки; d) вид утеплителя, существуют рекомендации по утеплению крыши, стен, пола и потолка бани; e) самостоятельная работа или с привлечением специалистов; f) инженерные дополнения…
- Они прочны и надежны.Большое количество ребер жесткости не позволяет конструкции деформироваться.
Каркасно-щитовая
1) Производство каркасно щитовых бань — сложный, дорогостоящий процесс. Основной конструктивный элемент – СИП.

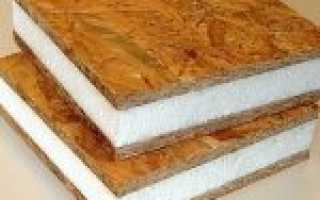

Конструкция СИП (структурно-изолированная панель) похожа на сэндвич. Между двумя листами материала, произведенного на основе дерева – теплоизоляционный слой.
На рынке большое разнообразие СИП. Но, так как вас интересует баня, то ищите сэндвич, где снаружи ориентированно-стружечные плиты с аббревиатурой ОСП, а внутри – пенополистирол.
Средний слой связывает всю конструкцию воедино с помощью специального клея под высоким давлением (холодное прессование). Древесные листы строго параллельны. Водозащитная обработка плит производится при их изготовлении.
Индивидуальное проектирование невозможно. Всегда готовое типовое проектное решение.
2) Такая баня собирается быстро (2-3 дня). Все блоки и элементы четко подогнаны друг к другу в заводских условиях. 3) Себестоимость каркасно-щитовой технологии растет за счет:
- дорогого производства;
- привлечения подъемной техники;
- возможного увеличения числа строительной бригады.
4) Между собой панели крепятся с помощью деревянного бруса, выбор которого требует особого внимания, по принципу «шип-паз».
Стыки уплотняются монтажной пеной. Вертикальные и горизонтальные бруски дают дополнительную жесткость и устойчивость.
5) Панели могут прослужить более 50-ти лет.
Обустройство крыши
К крыше щитовой бани особых требований нет. Самое главное при ее обустройстве – правильно рассчитать все нагрузки. В очень снежных регионах стоит использовать двускатную крышу с хорошим наклоном – такая конструкция существенно снижает степень нагрузки на опорные балки.
Учитывая тот факт, что фундамент для щитовой бани подготавливается для небольших нагрузок, необходимо подбирать легкие материалы для изготовления крыши. Черепица, имеющая большой вес, не подойдет для этих целей, а вот металлические листы или рулонные покрытия придутся к месту.
Обустройство крыши выполняется по аналогии с крышей любых других построек. Балки нужно подшить досками, после чего они накрываются теплоизоляционным материалом и слоем пароизоляции – в таком случае каркасно щитовая баня своими руками будет со всех сторон защищена от внешнего воздействия.
Заключение
Эта статья дает максимум информации о том, как сделать щитовую баню своими руками. Все этапы работы выполняются без особых проблем, если хорошо разобраться в вопросе и подойти к обустройству здания с предельным вниманием. Грамотный подход позволит сделать качественную щитовую баню, которая сможет выполнять свои функции в максимальном объеме.
ВНЕШНЯЯ ДЕКОРАТИВНАЯ ОТДЕЛКА
Для наружной отделки щитовой бани можете использовать самые разнообразные материалы. К примеру, отлично подойдут вагонка и блок-хаус. Также прекрасным вариантом является сайдинг. Обшивка этими материалами выполняется в одинаковом порядке: вы попросту крепите панели к обрешетке с предварительно уложенными изоляционными слоями.
Внешняя декоративная отделка
Дополнительно все древесные материалы рекомендуется обработать противогрибковыми и антипиренными пропитками.
Устанавливая элементы наружной обшивки, будьте внимательны и аккуратны. Листы начинайте крепить с угла бани.
Преимущества каркасных конструкций
Постройка каркасной бани требует соблюдения определенных правил. Такое сооружение состоит из несущей конструкции, которая обшита панелями ОСБ. Между стеновыми плитами укладывают утеплитель и пароизоляцию.
Совет! Можно сэкономить на постройке каркасного сооружения, выбрав для утеплителя солому или опилки.
Каркасная баня из подобных материалов имеет небольшой вес и поэтому не требует создания внушительного основания. Его легко возвести самостоятельно.
Очевидными преимуществами каркасного строительства являются:
небольшие затраты на устройство фундамента; все работы можно выполнить самостоятельно, не применяя тяжелую технику; непродолжительные сроки возведения.
У каркасной технологии есть и свои минусы, которые требуют упоминания. Основным недостатком таких бань является их повышенная пожароопасность. По этой причине лучше заняться тщательной обработкой всех элементов конструкции огнеупорными составами. Для проводки в каркасной конструкции следует выбрать негорючие кожухи.
Важно! Особое внимание в каркасной бане уделяют влагоизоляции стен. Минеральные теплоизоляторы отлично впитывают влагу, в результате чего их положительные свойства теряются
Возведение постройки
Построить каркасно-щитовую баню своими руками просто. После подготовки расходных материалов, инструментов, можно приступать к строительству.
Фундамент и пол
Поскольку каркасно-щитовая постройка имеет небольшую массу, для нее не нужно сооружать ленточный фундамент. Подойдет свайное основание. Процесс изготовления:
- Отметить габариты постройки колышками с натянутой нитью.
- Очистить участок от мусора, выровнять землю от бугров, ям.
- По углам постройки отметить места расположения будущих свай. Через каждый 1,5 метра от них отметить следующие ямки под столбы.
- Выкопать ямки с помощью ручного бура. Землю вывести за территорию отмеченного участка. Глубина — 1,5 метра.
- Засыпать на дно ямок слой песка толщиной 20 см. Поверх засыпать 20 см щебня. Утрамбовать слои.
- Из листового металла скрутить трубку, в которую будет заливаться цементный раствор.
- Внутрь воткнуть 4 прута арматуры. Замешать цементный раствор в ручной бетономешалке. Пропорции — 2 части щебня, 3 части песка, 1 часть цемента.
- Залить ямки раствором.
Нужно подождать неделю до полного застывания цемента. После этого можно демонтировать металлические листы.
Обустройство пола:
- Поверх столбиков положить рубероид для гидроизоляции.
- На столбы положить брусы, соединить их между собой. Для этого применяется система в полбруса. Они закрепляются на столбах с помощью анкеров.
- После изготовления нижнего обвязочного венца можно закрепить на нем лаги.
- На нижнюю сторону лаг уложить черновые доски пола.
До возведения стен, постройки крыши начинать гидроизоляцию, теплоизоляцию чистового пола нет смысла.
Рекомендуется покрыть нижний обвязочный венец отработанным машинным маслом. Так можно эффективно защитить его от гниения, порчи вредителями.
Стены
Возведение стен в каркасно-щитовой бане — простой этап строительства, который состоит из нескольких действий:
- Отметить расположение отдельных щитов. Между ними установить стойки.
- Закрепить стойки на металлические уголки на высоту щитов.
- Сделать верхний обвязочный венец.
Останется просто закрепить готовые щиты.
Окна и двери
Во время заказа щитов у специализированной компании, можно заранее предусмотреть где будут расположены окна, двери, сообщить это производителю. Если же щиты цельные, вырезать оконные, дверные проемы можно бензопилой.
Потолки и крыша
Когда стены будут готовы, а верхний обвязочный венец закреплен, можно приступать к строительству крыши:
- Положить потолочные балки поверх обвязочного венца на расстоянии 60 см друг от друга.
- Подготовить стропильные пролеты на земле. Закрепить их на крыше, лапы стропил опереть на свисающие части потолочных балок.
- Соединить стропила между собой обрешеткой. Поверх закрепить слой пароизоляции, набить контробрешетку.
- Покрыть каркас крыши кровельным материалом.
Черновой потолок набивается из досок поверх потолочных балок.
Коммуникации
Позаботиться о прокладке коммуникаций нужно на первых этапах строительства. Для этого нужно обустроить слив для воды за территорию будущей бани, провести провода, подвести воду от скважины, колодца, системы центрального водоснабжения
Также внимание нужно уделить вентиляции, которая может быть:
- естественной;
- принудительной.
Кровля
Отличным решением для бани будет устройство односкатной крыши. Ее оборудование обходится несколько дешевле, а также проще, чем двухскатной. На фото ниже можно видеть, что стропильная система имеет три точки опоры.
Стропильные ноги располагаются с шагом в 60 см друг от друга и фиксируются к верхним элементам стены. Чтобы добиться требуемого уклона кровли, необходимо заранее рассчитать высоту всех стен, чтобы между ними был образован угол. Угол ската кровли для бани определяется индивидуально для каждого проекта. Многое зависит от метеорологических условий в конкретной местности, а также от типа выбранного настила. Если это будет металлочерепица, тогда минимальный уклон должен составлять 16 градусов.
На фото выше видно, что переднюю стенку пришлось немного приподнять. Чтобы увеличить ее прочность по бокам были установлены укосины. Спереди и сзади делаются свесы кровли, чтобы вода беспрепятственно стекала вниз. На стропильные ноги закрепляется гидроизоляция, контрольная обрешетка и обрешетка под кровельный настил и сам кровельный настил. Видео о сооружении такой бани можно посмотреть ниже.
