Укладка канализационных труб должна быть подчинена строгим закономерностям, поскольку в коттеджах применяют самотечную систему канализации. В них загрязненная бытовая вода в совокупности с нечистотами направляется в станцию очистки самостоятельно под влиянием гравитации. При проектировании и установке системы важно соблюсти определенный уклон трубы наружной канализации.
Если уклон будет чересчур маленьким, жидкость станет застаиваться в трубопроводе, а это окажется причиной его засорения. При большом наклоне вода будет стекать быстрее тяжелых фракций. Последние станут оседать и накапливаться на стенках трубы, что впоследствии так же станет причиной засора.
Как сделать правильный уклон при монтаже канализационных труб?
В бытовых условиях, производя монтаж канализационных труб своими руками, нет смысла устраивать напорную систему для принудительной перекачки стоков при помощи насоса. Это приводит к дополнительным затратам как во время строительства, так и в эксплуатационный период, и их ремонт в случае необходимости достаточно дорог. Системы сетей принудительного стока применяются лишь на больших производствах.
Из чего состоит система
Прежде чем говорить о том, что и как в домашней канализации проектируется, нужно точно понимать её структуру.
А зависит структура от того, куда отводятся сточные воды:
- При выводе стоков за пределы участка (в центральную или групповую сеть), канализация будет состоять из:
- внутренней разводки;
- выпуска из дома;
- отводящего трубопровода.

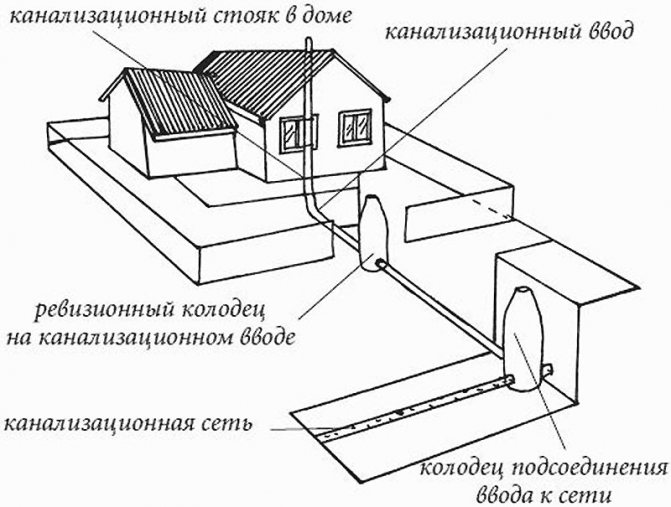

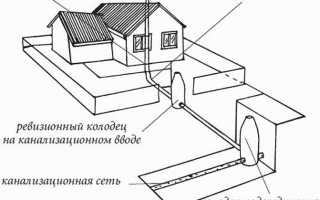

Подключение дома к центральной канализации Примечание: если расстояние от места врезки до фундамента дома превышает 15 метров, посередине трассы обычно устраивают смотровой (ревизионный) колодец.
- Если система автономная, в её составе будет ещё септик или система очистительных сооружений.
Примечание: во втором случае схемы устройства могут быть очень разными, что зависит от размеров придомовой территории, и от гидрогеологических условий участка. Автономно работающая система может включать в себя очистные, насосные установки, фильтрующий (дренажный) колодец – либо, как вариант, устройство фильтрующего поля или траншеи.
- Канализация одноквартирного дома может ограничиваться и простыми устройствами для сбора фекалий: выгребаемых ям или люфт-клозетов.
Основные параметры
Когда делается укладка канализационных труб своими руками в частном доме очень важно создать правильный их уклон, соблюдая все правила, производя их монтаж. Слишком маленький уклон приведет к слабому потоку внутри линии, что позволит откладываться тяжелым составляющим и в дальнейшем потребуется ремонт всех сетей.
Большой угол наклона канализационной трубы также не годится, так как в таких условиях сточная вода будет уходить быстрее остальных компонентов, что также приведет к засорению всей системы и придется делать ее демонтаж, чтобы исправить ситуацию.
Правила правильной прокладки канализационного трубопровода заключаются в обеспечении достаточной скорости движения стоков. Этот показатель один из основных, и по нему определяется, как эффективно работает вся канализация.
Размер уклона трубы в зависимости от ее диаметра
Утверждение, что чем больше наклон трубы, тем быстрее движется поток, и тем лучше работа всей системы, является ошибочным. При большом наклоне, действительно, вода будет уходить очень быстро, но в этом и заключается ошибка – при скоростном прохождении воды в линии значительно снижается самоочищение системы.
Большие и тяжелые частицы, попавшие в канализацию вместе с водой, не будут успевать пройти весь путь и останутся в ней, постепенно накапливаясь и создавая засоры.
Кроме того, такой подход, приводит к шумной работе сточной системы, а за счет высокой скорости движения, в ней будет происходить усиленный износ внутренней поверхности.
Это приведет к преждевременной замене отдельных участков или придется сделать ремонт всей канализации.
По правилам монтажа канализационных труб – оптимальная скорость движения стоков должна быть от 0,7 до 1 метра в секунду.
Так как скорость движения стоков задается уклоном труб канализации, то существует еще один параметр, который выражается разницей по высоте в начале трубопровода (наивысшей точке) и его конце (нижней точке всей системы).
Наклон на 1 погонный метр канализационных труб в сантиметрах по высоте и есть тот параметр, который необходимо соблюдать при прокладке канализации. Придерживаться норм по этому значению придется, так как иначе потребуется демонтаж всей системы, а иногда и ремонт или переделка водопровода.
Нормативы
При укладке канализационных труб в частном доме необходимо соблюдать правила описанные в СНиП 2.04.01-85.
Оптимальные углы наклона канализационных труб согласно нормативам
С учетом диаметра трубопровода, прокладка канализации выполняется с определенным уклоном на каждый погонный метр.
В некоторых случаях, параметры уклона выражаются в дробном числе, а не в сантиметрах на погонный метр. Для выше приведенного примера (3/100 и 2/100), информация по уклону при правильной прокладке канализационных труб в частном доме будет выглядеть так:
Как установить уклон трубопровода на практике?
Оптимальный метод – применение пузырькового уровня с дополнительными рисками. Когда колба с пузырьком располагает 3-мя чертами со всех сторон, такой уровень будет идеальным. Каждая черточка соответствует наклону в 1 см/м. Этот необычный инструмент крепят поверх трубы. Затем посредством подкладок необходимо установить уклон трубопровода, чтобы пузырек задел необходимую отметку.
Также можно воспользоваться одной из следующих технологий: • Замер дистанции от горизонтальной плоскости окончаний участка. Соотношение высоты подъема верхней стороны и протяженности трубопровода соответствует необходимому коэффициенту уклона. • Установка 2-х меток по уровню в крайних точках маршрута. Необходимо натянуть между ними бечевку либо нить и по ней ориентироваться в процессе составления трубы. • Наиболее удобный метод – воспользоваться лазерным уровнем и нивелиром для выстраивания нужной плоскости. Это будет оптимальным вариантом, если вы прокладываете трубопровод в штробе и зашиваете в стены дома с применением короба.
Индивидуальный расчет уклона
Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:
Внутренние и внешние канализационные системы
Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.
Внутренние системы
При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:
Прокладка канализации в частном доме своими руками (видео)
Внешние (наружные) системы
Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.
Поэтому следует обратить внимание на следующие моменты:
Ливневая канализация
Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.
Расчёт наполнения трубы
Наполнение — отношение глубины потока к внутреннему диаметру трубы (h / d) — может быть полным или неполным (выражается безразмерным числом от 0,1 до 1,0 или в процентах).
Канализационному трубопроводу, зачастую, предназначают безнапорный режим работы с частично заполненным сечением (максимум – 0,95). Резерв в сечении замкнутого русла нужен для пропуска расхода, превосходящего расчетный, для вентиляции.
Важное значение имеет и скорость потока, которая не позволит образоваться несмываемым отложениям.
Скорость движения стоков по ходу движения должна нарастать.
Расчёт канализационных трубопроводов выполняют, назначая скорость движения стоковой жидкости (v) не менее 0,7 м / с, наполнение — не меньше чем на 30 %, и так, чтобы выполнялось условие:
- v ∙ (h / d)-2 ≥ 0,5 — для пластмассы, стеклопластика;
- v ∙ (h / d)-2 ≥ 0,6 — для прочих материалов.
Если расход воды мал настолько, что выполнить это условие невозможно, то расчётный уклон для канализации ду 100 мм назначается 0,02. Меньшее падение отметок метрового отрезка допустимо при больших диаметрах, но не рекомендуется.
Уклон наружной канализации 160 мм на практике принимают не менее 0,02.
Наполнение, как правило, оказывается 0,35–0,4. При наибольшем расчётном наполнении минимальные скорости принимают:
- v min = 0,7 м / с — при d = 150–250 мм (h / d = 0,6);
- v min = 0,8 м / с — при d = 300–400 мм (h / d = 0,7).
Прокладка канализационных труб в земле: технологические правила и нюансы
Сооружение коммуникаций привносит в загородную жизнь настоящий комфорт, но их открытое расположение не лучшим образом отражается на эстетической составляющей участка. Совсем другое дело, если канализационный трубопровод заглублен в грунт: его не видно, магистраль не мешает передвигаться.
Однако для подземного устройства системы необходимо соблюдение норм и правил. Их следует изучить, согласны?
Фундаментальные законы и тонкие нюансы, согласно которым производится прокладка канализационных труб в земле, представлены нашим сайтом. Ориентируясь на предложенную нами информацию, вы построите безотказно действующую внешнюю канализационную систему.
Сооруженный в соответствии с нашими советами трубопровод, будет идеально работать в любое время года. В предложенной вашему вниманию статье скрупулезно изложена технология устройства подземной части канализационной системы.
В материале описаны нюансы проектирования и подробности прокладки. Приведены рекомендации о выполнении профилактических мероприятий и соблюдении правил эксплуатации канализации. Для упрощения восприятия информация дополнена фото-изображениями и видео-инструкциями.
Особенности автономной канализации
Сегодня практически в каждом домовладении имеется необходимый набор удобств для комфортного проживания: умывальник, мойка, туалет, душ или полноценная ванна, стиральная машинка и прочие блага цивилизации. Многие дома оборудованы не одним, а несколькими санузлами и ванными комнатами.
Все это хозяйство при полноценной работе выдает в сутки большое количество отходов и сточных вод. По нормативам количество жидких отходов в сутки на человека составляет от 5.4 до 9.5 л, которые должны куда-то сливаться.
Поэтому система водоотведения является обязательной частью инженерных коммуникаций индивидуального дома. Она состоит из внутренней канализации, выпуска из жилого строения и наружной канализационной сети, проложенной на участке.
Многие владельцы частных домов, уделяя особое внимание внутридомовой системе, почему-то не всегда должным образом относятся к обустройству наружных сетей.
Действительно, процесс укладки трубопровода кажется несложным, достаточно вырыть траншею, состыковать трубы друг с другом, внутридомовой системой и коллектором, а затем все засыпать землей.
Но это только на первый взгляд. На самом деле в этой, также как и в любой другой работе, существует множество нюансов, которые нужно обязательно учитывать. Несоблюдение технологических нормативов и неправильная укладка трубопровода может в будущем привести к его заиливанию и другим немалым проблемам.
Система водоотведения должна обеспечить отвод всех сточных вод, исключить возможность затопления строения при возникновении аварийных ситуаций, гарантировать очистку стоков при сбросе их в водоем.
При обустройстве системы необходимо учитывать такие параметры, как материал изготовления и диаметр труб, тип грунта в местности, глубину прокладки канализационных труб, определенный угол уклона.
Автономная канализация частных домовладений может быть выполнена в виде раздельного или совместного отвода и очистки. В первом случае для сточных вод от умывальников, ванн и моек и для фекальных масс из туалета изготавливаются два отдельных трубопровода.
Во втором случае все жидкие и твердые отходы объединяются в один общий поток и поступают в септик, где проходят процесс очистки, а затем вывозятся.
Особенности вычисления наклона
Во многих справочниках оптимальный наклон трубы указывается в виде дроби, что является непривычным для многих строителей, тем более новичков. Градусы кажутся гораздо понятнее. Однако эта единица измерения не используется. Причина в том, что при большой длине трубопровода погрешность будет значительной, а значит, расчеты окажутся неточными.
Таблица уклона канализации для безрасчетных участков
На самом деле разобраться в этих цифрах не так сложно. Дробь представляет собой соотношение высоты снижения и длины трубы. Чаще всего этот размер отслеживается в сантиметрах. Например, если в справочнике указана цифра 0,02, то это означает, что на каждом метре происходит снижение высоты труб на 2 см.
Соответственно, чтобы узнать общий уровень наклона по всей трубе, нужно умножить длину трубопровода на величину уклона. Если на каждом метре нужно уменьшать высоту на 2 см, а длина трубы составляет 20 м, то общий уровень наклона высчитывается следующим образом: 2 см х 20 м = 40 см. Таким образом, общий уровень наклона будет составлять 40 см.
Третья причина, по которой не рекомендуется делать слишком большой уклон — выход из строя канализации. Из-за быстрого прохождения воды труба остается незаполненной. Воздух попадает на поверхность и усиливает воздействие агрессивной жидкости. Это приводит к коррозии и быстрому выходу из строя.
В частном доме уклон канализационной трубы может составлять максимум 0,15. Если ответвление составляет всего 1,5 м, это правило на него не распространяется. Такое ограничение продиктовано необходимостью сохранять эффективность канализации.
Расчет минимального уклона канализационной сети
Чтобы рассчитать минимальный уклон канализации, нужно учесть диаметр. Согласно санитарным нормам, для труб диаметром 85-100 мм оптимальным будет уклон 0,02, то есть 2 см на 1 м. Если диаметр меньше (50 мм), уклон будет составлять 3 см. При этом остается нерешенным вопрос, как правильно провести трубопровод с соблюдением угла наклона. Пол в квартире может быть неровный и поэтому его нельзя принимать за эталон. Такое явление — не редкость в старых домах, построенных без соблюдения правильных геометрических форм.
Формула для расчёта уклона канализации по СНиП
В работе могут помочь уровни, пузырьковый или лазерный. Второй вариант есть не у всех, но его использование поможет сделать уклон, проведя разметку максимально точно. Пузырьковый уровень наиболее популярен благодаря доступной цене. Но единственный и главный его недостаток заключается в неточности измерения. Среди пузырьковых уровней нередко попадается «брак», поэтому перед началом работы нужно проверить точность прибора. Для проверки нужно найти ровную поверхность и положить на нее уровень, отметив, где находится пузырек. Затем нужно уровень повернуть на 180 градусов и снова посмотреть положение пузырька, он должен быть на том же самом месте. Если его положение изменилось, значит, прибор бракованный.
Чтобы получить эталон вертикали, можно натянуть трассировочный трос.
Уклон для внутренней канализации
При установке внутренней канализации советуют выполнять некоторые требования:
- Не стоит делать повороты труб при горизонтальном положении. Лучше для углов сделать отводы, угол которых составляет 45 градусов.
- Уклон, превышающий установленную правилами норму можно нарушить только в одном случае: если трубы малой длины используются на небольшом расстоянии.
- Если трубы располагаются вертикально, то в этом случае можно делать углы.
- В месте, где сделан поворот, для упрощения ремонта и контроля состояния канализационной системы советуют делать ревизионные соединения.
Для внутренней канализации применяются трубы диаметром до 100 мм, причем для большинства устройств, за исключением унитаза, подойдут трубы на 50 мм.
Уклон для наружной канализации
Виды уклона наружной канализации
Внешняя канализация предназначается для отвода стока от бытовой канализационной системы в септик. Для укладки наружной канализации можно использовать трубы из разных материалов:
- полиэтиленовые гофрированные трубы;
- чугунные;
- цементные.
Глубина траншеи во многом зависит от климатических условий в регионе и может составлять от 70 см до 200 см. При этом специалисты советуют делать траншею глубже необходимого уровня примерно на 20 см. Уклон ливневой канализации тоже необходимо сделать для нормального движения стока, несмотря на то что диаметр труб для внешней канализации больше. Необходимый размер уклона указывается в санитарных нормах в зависимости от диаметра. Также в СанПиНах указывается размер уклона в особых условиях. Под этим понятием имеют в виду необходимость проведения системы при условиях, когда оптимальный уклон провести невозможно. Другими словами, это минимально допустимый уклон.
Домовладельцы, не обладающие соответствующим опытом, считают, что чем больше наклон, тем лучше, вода пойдет быстрее. На самом деле слишком большой наклон также влечет за собой неполадки. Вода проходит слишком быстро и не успевает смыть твердые остатки и скопившийся жир. В результате происходит заиливание, постепенное уменьшение просвета. Кроме этого, могут выйти из строя сифоны, и неприятный запах из канализации пойдет в жилые помещения.
Существует максимальный уклон, допустимый при строительстве, эта величина уклона равна 15 см на метр трубы. При таком значении вода будет проходить слишком быстро, труба — заиливаться, а вся система — работать неэффективно. Коммуникации очень быстро забьются, твердые отходы просто не будут уходить в канализацию.
Величина уклона трубы канализации во многом зависит от нагрузки на систему. Например, если воды идет в основном от раковины, нагрузка будет невелика, уклон можно сделать больше. Опасаться в этом случае заиливания труб не придется, так как твердых отходов в них нет. Для того, чтобы правильно сделать уклон, в начале и в конце выкопанной траншеи установить по колышку, между ними натянуть веревку. С ее помощью можно сделать дно идеально ровным, без ям и выступов, сделать наклон необходимой высоты.
Чаще всего на дно ямы насыпают песок слоем не менее 5 см, такая подушка защитит трубу от повреждений. Санитарные правила не считаются обязательными для выполнения, но с их помощью можно получить сведения о том, как оборудовать канализацию, чтобы она служила долго и без перебоев.
Выбор труб для устройства
Раньше при прокладке канализации использовались только металлические трубы: чугунные или стальные. Действительно эти материалы, как никакие другие подходят для укладки в землю. Они прочные, долговечные, имеют невысокую стоимость, легко монтируются.
Однако наряду с достоинствами, металлические конструкции имеют и существенные недостатки. Минусом стальных магистралей является возможность появления коррозии, а чугунных труб – большой вес.
Определенную сложность представляет герметизация стыков чугунной трубы, а также ее внутренняя поверхность, которая в силу особенностей материала никогда не будет идеально гладкой. Последняя характеристика влияет на скорость и качество перемещения внутри нее отходов, со временем в трубе могут образовываться засоры.
Для прокладки канализации могут использоваться асбестоцементные трубы. Они имеют гладкую поверхность, что исключает возможность образования засоров, просто соединяются при помощи специальных муфт, их вес значительно меньше, чем у металлических конструкций.
Но и у них имеется значительный минус – большая хрупкость, что усложняет их перевозку и укладку. Такой же хрупкостью обладают и керамические трубы.
Железобетонные конструкции имеют много достоинств: они обладают исключительной прочностью, водонепроницаемостью, морозоустойчивостью. Из железобетона возможно изготовить трубы большого диаметра, что невозможно выполнить из других материалов.
Как выбрать трубы для канализации
Трубы для водоотведения подбираются из канализационного сортамента, безнапорные (если уклон позволяет водоотведение самотёком и высота канализуемого объекта не превышает 10 м). Учитывают состав и температуру жидкости, свойства грунта, присутствие грунтовых вод, их состав, глубину заложения сооружения.
По возможности, расчётами определяют:
- средний за сутки объём жидкости, сбрасываемой в систему, диаметр для её пропуска с сохранением безнапорного режима движения;
- уклон самотёчного трубопровода (зависящий от шершавости, средней скорости течения, характера потока);
- изменение поперечной формы от давления изнутри и снаружи.
Материалы труб для самотёчной канализации (прочные, гладкие, водонепроницаемые, стойкие к коррозии, истиранию): чугун, керамика, асбестоцемент, полимеры (включая стеклопластик, базальтопластик).
Канализационные трубы рассчитаны на перемещение загрязнённой воды температурой 75 °C (90 °C — кратковременно).
Унифицированные диаметры синтетических канализационных труб: 32, 40, 50, 75, 90, 110, 160 (мм), керамических — 150–600 мм (длина 8, 10, 12 м), бетонных раструбных — 200–2500 мм, асбестоцементных — 100–600 мм.
На жесткость трубы влияют:
- диаметр (чем он меньше, тем жестче изделие);
- модуль упругости материала (у полимерных отводов он больше, у стеклопластика и ПВХ, меньше — у ПВД).
Какой диаметр полимерной трубы считается номинальным, зависит от метода её изготовления: наружный — при производство экструзией, внутренний — намоткой.
Бетон, железобетон разъедаются транспортируемой средой, выделяемыми ею газами (сероводородом, углекислотой), грунтовыми водами. Поэтому изделия из этих материалов должны быть заведомо предназначены для канализации: иметь большую плотность, специальные добавки в цементе и тщательно изолированы. В то же время бетонные канализационные трубы, даже обычной прочности, укладывают на глубину до 4 м.
Асбестоцементные гладкие, лёгкие, малотеплопроводны, хорошо сопротивляются растягивающим усилиям, легко пилятся, обтачиваются. Но асбестоцемент хрупок и легко истирается песком.
Выбор длинных труб сократит число соединений. Бетонные и керамические трубы короткие, сооружения из них требовательны к надёжности основания, наименее эффективны при большом притоке грунтовых вод.
В роли временного сооружения способны выступить деревянные замкнутые лотки (прямоугольные, треугольные) из антисептированных досок.
Все описанные материалы труб применимы при нейтральной или слабощелочной реакции транспортируемой среды, при слабокислой — хороша керамика и асбестоцемент.
В литре воды, отводимой от сантехнических приборов жилого дома, вредные вещества (в основном соединения азота, фосфора) присутствуют в количестве нескольких миллиграмм. Реакция щелочная, кислая характерны для стоков производственных.
Процесс копки траншеи под канализацию и правила укладки труб
Чтобы правильно проложить канализационную систему в частном доме предварительно занимаются копкой траншеи.
Все стандарты – глубина, укрепление стенок, должны быть соблюдены в соответствии с нормативными документами.
Если организовать копку траншеи и ее дальнейшее обустройство неправильно, есть риск, что в будущем возникнет чрезвычайная ситуация.
Чтобы избежать последствий, придерживаются актов СНиП, а также соблюдают технологию рытья.
Также следует учесть следующие требования:
-
Используемый материал должен быть без проломов, трещин и сколов, иначе стабильно будет наблюдаться проблема, связанная с заиливанием системы.
- В точках перепадов уровня и изменений траектории линии создают специальные колодцы.
- Когда трубы будут собраны и уложены на постель, понадобится проверка уровня их расположения. Если необходимо, осуществляется подсыпка постели.
Важно, чтобы постель охватывала трубопровод на треть, причем трубы должны располагаться жестко. Недопустимо наличие пустот между ними. Только таким образом вы сможете образовать идеальные углы наклона канализации. После результирующей регулировки трубу нужно засыпать. Вначале ее покрывают песком, потом засыпают механизированным способом.
Когда применяется?
Организовать нормальные условия для комфортной жизни в доме без канализационной системы невозможно. Проходя по внутреннему трубопроводу отходы транспортируются к внешним магистралям, по ним достигая септика.
Если трубы уложены в траншеи правильно – такая система может существовать несколько десятков лет. Чтобы организовать канализационную систему, предварительно выкапывают траншеи.
Есть несколько ситуаций, когда прокладка в колею необходима:
Есть ситуации, когда прокладка труб в траншеях нецелесообразна. На это влияют суровые климатические условия, в которых проживает десятая часть страны.
Также прокладывать трубу под землей не имеет смысла, если внешний отрезок небольшой. Тогда можно монтировать канализационные трубы сверху грунта, доведя их до септика.
Взаимное расположение выпуска канализации и его входа в септик
Сборку любой инженерной системы предваряет подготовка здания, в стенах и перекрытиях которого штробятся пазы, сооружаются ниши, сверлятся отверстия. Вопрос, который при этом нужно решить – определение места входа трубы в дом.
Если дом только строится, глубина прокладки труб и положение выпуска просчитывается заранее, и в нужных местах в процессе заливки фундамента закладываются гильзы для пропуска коммуникаций.
Гильзы для прохода труб в ленточном фундаменте
Место положения выпуска влияет на глубину укладки трубопровода — а от неё, в свою очередь, зависит высота горловины септика. Основным ориентиром здесь является строение фундамента дома и вариант размещения прохода канализационного выпуска под ним или сквозь него.
Вводы канализации в плитном фундаменте
Расчёт должен быть таким, чтобы труба, соединяющая его с накопительной ёмкостью, могла войти в неё не ниже 15 см от перекрытия (от основания горловины до уровня земли в стандартном варианте 90 см).
Подготовка канализационного ввода для дома на свайном фундаменте
Таким образом, учитывая высоту горловины септика, низшая точка трубы составит минимум 1050 мм. Но поскольку она идёт под уклоном, то в каждой точке этот размер будет неодинаковым. Соответственно, при длине трассы, к примеру, в 12 м и при уклоне 2,5 см/м. п., разница в отметках составит порядка 25 см и в точке выхода из дома уровень заглубления получится 90-95 см.
Какие размеры накопителя и его расположение относительно уровня земли являются стандартными
Указанный вариант просто идеален для ленточных фундаментов, подошва которых заглублена на 90 см или чуть ниже. При более существенном заглублении такой расчёт приведёт к тому, что труба упрётся в стенку фундаментной ленты. Вариантов выхода из этой ситуации будет всего два: либо сделать в бетоне отверстие и пропустить трубу сквозь фундамент, либо провести трубопровод под его подошвой.
Пропуск канализационной трубы под подошвой фундамента
В последнем случае, немного ниже придётся установить и сам септик, удлинив его горловину. То есть, тут одно из двух: либо опускается накопитель и наращивается высота его горловины, либо придётся поднять трубу и пропускать её сквозь фундамент. Третьего не дано.
Некоторые сложности с устройством канализации возникают в заглубляемых помещениях – подвалах и цокольных этажах, в которых сегодня часто устраивают зоны отдыха с бассейнами и саунами, выносят туда душевые и прачечные. В таких помещениях невозможно сделать так, чтобы канализационные стоки могли попадать в накопитель самотёком.
Поэтому в них предусматривается общий сборник (обычно около унитаза), оборудуемый насосом с измельчителем – сололифтом, который и обеспечивает подачу воды к расположенному выше септику.
От всех приборов канализационные отходы собираются в одной точке и вверх подаются насосом
Когда все нужные расчёты сделаны, и выпуск канализации обустроен, приступают к сборке и разводке системы канализационных труб. Сначала монтируют внутренний стояк по направлению снизу вверх, потом выполняют отводы по этажам, со строгим соблюдением уклонов. При раструбном соединении элементов широкая часть трубы должна располагаться навстречу потоку.
Параметры и требования
При самостоятельной копке траншеи и прокладывании труб в ней руководствуются сборником СНиП 2.04.03 от 1985 года. В нормативном документе указаны четкие стандарты для глубины, ширины и правил укрепления траншеи.
Для частного дома требования будут следующими:
При организации системы под бетонной площадкой, а также в местах, где постоянно проходит автомобильный транспорт, минимальные значения уровня залегания системы увеличивают на 1 метр. Это необходимо для уменьшения рисков проседания грунта за счет интенсивных нагрузок на него.
Согласно нормативным документам при рытье траншеи важно учитывать тип грунта. Например, земля с высоким содержанием глины промерзает меньше, чем песчаная почва. Наибольшим уровнем промерзания обладает грунт с гравием. Всегда идет ориентация на регион. В разных городах степень промерзания грунта отличается.
Согласно СНиП минимальная глубина траншеи под канализацию должна составлять 50 см. При заглублении трубопровода на 1 метр, стенки траншеи подвергаются укреплению.
Траншея под фундамент
Чтобы разработать траншею для фундамента, необходимо определить тип грунта на стройплощадке. Влажные почвы (глина, торфяники) требуют большой глубины – до 1.5 — 2 м. На суглинках и песчаных почвах возможна усадка здания.
Здесь лучше строить негабаритные дома, подкоп которых составит свыше 80 см или уровень промерзания земли + 40 см. Если есть опасность подтопления грунтовыми водами, то лучше сделать окоп бульдозером не только для фундамента, но и дренажа вокруг дома.
Выбор ширины траншеи для фундамента зависит от общей ширины конструкции. Чтобы определить ее правильно, необходимо прибавить размер самого фундамента, опалубки, гидроизоляции, крепления для опалубки, а также плюс по 20 технических сантиметров. Позже, когда бетонная конструкция будет готова, с помощью техники, например, бульдозером, или, используя подручные инструменты, производится обратная засыпка фундамента.
Для решения задач частного строительства применяется одноковшовый экскаватор. Его мощность и трудоемкость смогут справиться с выемкой за один день.
Рытье траншеи под канализацию
Подкоп для канализационных труб роется с учетом места расположения участка. Существует три вида работ по обустройству канализации: придомовые, городские и загородные. Подкоп под водоотвод возле дома делается с учетом тех же правил, что и для траншеи для фундамента. Может использоваться техника от 1.5 до 5 тонн. Чем больший объем грунтовых масс нужно выбрать, тем габаритней техника должна быть.
Если речь идет загородных или домовых участках, требуется уклон для эффективного отвода стоков. Его также подтверждает акт, как в случае с газопроводом. Из-за этой особенности, работы могут вестись на глубине, как в 1 м, так и – 6 м.
Главное, определить слой промерзания почвы, ведь стоки ни в коем случае не должны замерзнуть. Также необходимо учитывать размер трубы. К примеру, для 110-миллиметровой трубы роется подкоп шириной – 0.6 м, глубиной – на 0.05 м больше, чем производиться прокладка трубы.
Документация на обустройство траншеи: акт скрытых работ
Акт скрытых работ выдается для тех случаев, когда невозможно проверить их качество, так как строительно-монтажные работы уже были завершены. Конструкции, которые потом не возможно будет проверить, еще на этапе закладки должны пройти освидетельствование. После чего застройщик получает акт работ. Он нужен при рытье любого типа выемки: траншеи для фундамента или газопровод.
Проводит свидетельствование и выдает акт скрытых работ орган государственного надзора или экспертная комиссия. Если речь идет про газопровод, то осматриваются открытые траншеи, их глубина и соответствие техническим требованиям.
При осмотре фундамента акт включает такие позиции, как: открытый ров, наличие песчаной подушки, устройство фундамента, армированного пояса и т.д.
Методы рытья и необходимые инструменты
Для копки траншеи используется 2 метода:
Земляные работы, выполненные ручным трудом, ценятся выше, чем те, которые были сделаны с помощью механизированной техники. Открытая выемка в грунте обычно выполняется трапециевидной или прямоугольной формы.
Чтобы добиться определенной формы – лучше использовать ручной труд. Этот метод используется тогда, когда к месту работ нельзя подогнать технику. Улица возле дома слишком узкая, нет возможности расположить бульдозер или экскаватор.
Эффективность ручного метода зависит не только от качества работы строителей, но от типа грунта. Если он будет слишком сыпучим, шансы на нормальное рытье снижаются. Для копки вручную также выбирают удобную погоду, так как рабочие не смогут нормально копать в плохих погодных условиях.
Рытье траншеи механизированным способом проходит быстрее и надежнее. Оно доступнее ручного труда, но возможно только в том случае, если бульдозер сможет подъехать к месту строительства. При определении стоимости расчет идет исходя из времени, затраченного на работу. Механизированный способ будет актуален в том случае, если предвидится большой объем разработки грунта.
При использовании ручного труда применяют штыковую и совковую лопату. Штыковым инструментом выкапывают грунт, а совковым – его собирают.
В механизированной копке участвует:
С помощью экскаватора можно выкопать трапециевидные траншеи, баровая машина подойдет для работы в тяжелых и мерзлых грунтах, а навесной траншеекопатель актуален при небольшой ширине траншеи.
Процесс и технология рытья траншеи
Перед тем, как выкопать траншею, необходимо учесть ширину будущих труб. Чтобы укладка канализации прошла правильно, нужно дать рабочему возможность находиться на дне траншеи. Для этого определяется ее глубина.
Сам процесс рытья несложный:
Схема канализации в траншее:
Разработанный грунт оставляют на поверхности – в дальнейшем он пригодится для засыпки канализационных труб.
Какие трубы используют?
Чтобы проложить канализацию на участке используют трубы из разных материалов.
| Вид трубы | Особенности использования |
| Чугунные | Прочные и долговечные трубы, доступны и легко монтируются. Могут возникать сложности при соединении стыков. Чугун подвергается коррозии со временем и имеет большой вес. Внутренняя поверхность чугуна не будет гладкой, что затруднит транспортировку отходов к сливной яме |
| Асбестоцементные | Обладают гладкой поверхностью, поэтому засоры не образуются. Легко монтируются с помощью муфт, имеют меньший вес, но хрупкие и при транспортировке могут ломаться |
| Полимерные | Обладают высокой прочностью, небольшим весом. Укладывать такие канализационные трубы под силу одному человеку. Легко соединяются, отлично герметизируются. Выпускаются из ПВХ, ПНД и полипропилена |
| Гофрированные | Хорошо выдерживают динамические нагрузки, устойчивы к замерзанию, но могут деформироваться при слишком низких температурах. |
Специалисты рекомендуют использовать для прокладки канализации пластиковые трубы. При этом диаметр их сечения подбирается исходя из количества санузлов в доме. Для 2 туалетов подойдет труба диаметром 110 мм, для 3 и более санузлов нужно устанавливать трубу диаметром 160 мм.
Типы канализационных труб и их особенности
Процесс прокладки наружной канализации выглядит довольно просто. Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей. Перед тем, как составить проект наружной канализации, необходимо определиться с типом труб. От диаметра, сечения и материала этих элементов зависят размеры траншеи, уклон и т. п.
Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:
- чугуна;
- керамики;
- бетона;
- асбоцемента;
- пластика;
- стеклопластика.
Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко. Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить. Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко. Недорогие и легкие асбоцементные конструкции в прошлом были популярны, но они отличаются некоторой хрупкостью, а гладкость их внутренней поверхности оставляет желать лучшего.
Пластиковые трубы для наружной канализации обычно имеют оранжевый цвет, чтобы отличить их от элементов для внутренней системы. Это легкие, прочные и удобные в монтаже трубы
Безусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:
- легким весом;
- значительной прочностью;
- устойчивостью к химикатам;
- простотой в монтаже;
- гладкой внутренней поверхностью;
- способностью переносить очень низкие температуры и т.п.
Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном. Однако такие конструкции весят значительно больше, и стоят гораздо дороже.
Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм. При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.
Обратите внимание! Трубы из поливинилхлорида (ПВП) выдерживают нагрев только до 40 градусов, а полипропиленовые (ПП) конструкции переносят повышение температуры до 80 градусов. Полиэтилен высокой прочности (ПВП), который используют в производстве канализационных труб, по термостойкости занимает средние позиции.
Процесс и технология укладки
Укладка канализационных труб начинается с земляных работ – копки траншеи, затем идет монтаж трубопровода, а на последнем этапе происходит обратная засыпка грунта. Когда траншея выкопана рабочие должны нарезать и соединить всю систему канализационного трубопровода.
Процедура осуществляется в несколько этапов:
Схема монтажа канализации:
Во время прокладки обязательно предусматривают уклон трубы по направлению к септику. Чем ближе показатели уклона к нормам, тем лучше будет происходить движение сточных вод.
Если уклон отсутствует – произойдет заиливание системы, образуются засоры. Например, при выходе из дома глубина траншеи для трубы должна быть 50 см, а при подсоединении к септику глубина уже составляет 1,5 метра.
Можно ли уложить одновременно канализационные трубы и водопровод?
Иногда вместе с канализационной системой прокладывают водопроводные трубы. Делают это, если площадь участка не позволяет вырыть сразу несколько траншей рядом. В других ситуациях делать это не допускается.
Причины запрета одновременной прокладки:
Возле магистрального водовода категорически нельзя прокладывать канализационную трубу. Возле него должна быть обустроена санитарно-защитная полоса. Но в частных домах часто прибегают к одновременной прокладке водопровода и канализации в одной траншее.
Это регламентируется СНиП, но при строительстве важно соблюсти нормы проекта. Например, можно выкопать одну траншею и проложить в ней две трубы. При этом расстояние между ними должно составлять не менее 1,5 метров. Следовательно, траншею нужно копать шириной минимум 2 метра, что достаточно много для небольших по площади участков.
Если все же было решено прокладывать 2 трубопровода рядом, то нужно позаботиться о том, чтоб канализационная труба имела уклон к септику не менее чем на 40 см. Сделать это сложно, так как для прокладки водопровода уклон не нужен. Из минусов и различий также выделяют глубину залегания трубы. Для сточных вод она должна быть не менее 2 метров, а для водовода глубина меньше.
Внутренней
Уклон для труб:
- D 40 мм – 0,035;
- D 50 мм – 0,03;
- D 80 мм – 0,2;
- D 100 мм – 0,015.
Во внутренней канализации используются трубы диаметром 40, 50, 80 мм, а диаметр 100 мм используется для общего участка в точке подключения, где сходятся линии.
Переходники с одного диаметра на другой монтируются так, чтобы составить ровную линию по самой нижней части, создавая непрерывный канал для сброса стоков. Наклоны по разные стороны от переходника устанавливаются согласно своему значению коэффициента.
Требуемый уклон формируется за счет креплений, на которые опирается труба, или за счет наклона штробы или короба, в котором будут зашиваться канализация.
Участок до 1,5 метров от слива раковины или подключения бытовой техники может прокладываться произвольным путем с сохранением обязательного наклона от стока к канализационной трубе.
Поворот к линии канализационной трубы обязательно формируется коленом или тройником с уклоном 67 градуса. Наклон отвода или верхней части колена ориентируется по маршруту в сторону стояка.
Подключение к стояку обязательно формируется крестовиной или тройником с наклоном отвода на 67(87) градусов. Желательно заменить прямоугольные тройники, которые еще можно встретить в многоквартирных домах при замене внутренней канализации.
Схема уклона тройников и поворотов канализации
Плюсы и минусы
Есть несколько положительных и отрицательных моментов при сооружении траншей во время прокладки канализации.
| Преимущества | Недостатки |
| По сравнению с бестраншейным методом прокладки, этот способ дешевле | Нельзя выполнить работы без вскрытия почвы: придется удалять плодородный грунт, выкорчевывать растительность на участке |
| Канализация будет укрыта слоем грунта и не подвержена повреждениям | Увеличиваются материальные и временные затраты на копку траншеи |
| Самостоятельное выполнение | Нельзя выполнять работы в зимнее время года |
Если выбирать, как лучше проложить канализационную систему, то прокладка под землей дает больше возможностей, чем надземный вариант. Именно таким способом можно правильно организовать уклон и соблюсти все нормы и требования.
Сколько стоит работа?
Стоимость работ вручную по копке траншеи будет выше, чем при механизированном труде. Например, средняя цена за 1 куб вырытого грунта составит от 1000 до 2000 рублей при ручном труде. Если рытье будет происходить с помощью бульдозера – цена снижается в несколько раз. Ориентировочная стоимость копки бульдозером – от 300 до 400 рублей за 1 куб.
Стоимость монтажа канализационной системы зависит от диаметра трубопровода, а также способа устройства канализации. Например, использование труб из высокопрочного чугуна диаметром 200 мм обойдется в 32000 рублей за погонный метр с учетом материалов. При этом работа с трубами из железобетона обойдется на 20% дешевле.
Наружной
Уклон для труб:
- D 100 мм – 0,012;
- D 150 мм – 0,01;
- D 200 мм – 0,07.
Линия наружной канализации от дома к точке сброса должна находиться в одной плоскости и с одинаковым наклоном по всей длине. Не допускается комбинирование нескольких диаметров трубы или наличие переходов в наклоне линии. Если по каким-то причинам нужно отойти от данного правила, то в точке сочленения различных участков формируется смотровой колодец.
Чтобы сформировать требуемый угол снижения, желательно саму траншею рыть именно с учетом увеличения глубины. Обязательно выбирается грунт на 20-25 см глубже, чем требуется канализации для формирования песчаной подушки. После этого засыпается часть песка, и формируются опоры под каждым отдельным элементом. Далее засыпается остаток песка с утрамбовкой.
