УШП фундамент своими руками: расчет и технология +Фото и Видео о процессе

УШП: за и против

При упоминании слова «фундамент» большинство застройщиков представляет простое бетонное основание, выполненное в виде плиты или ленты. Но многие слышали и про такой тип фундамента, в котором все необходимые коммуникации проведены заранее, а само основание является идеально ровной поверхностью, уже подготовленной к монтажу чистового пола.

Этот подход позволяет существенно сократить сроки возведения здания, а если фундамент хорошо утеплён, то он выполняет функцию теплоаккумулятора, снижая расходы на отопление и делая ваш дом комфортным и энергосберегающим.

Такое основание для дома называется «утеплённая шведская плита». Мнения о месте происхождения этой технологии разнятся, но эксперты едины в одном – по сравнению с обычным, фундамент по технологии УШП является более энергоэффективным и функциональным основанием для возведения современного дома. Рассмотрим плюсы и минусы фундамента УШП.

Итоги

Итак, при заказе УШП фундамента по завершению работ вы получите:

1. Фундамент в виде бетонной монолитной плиты.

2. Разведенные коммуникации, а именно воду, канализацию, заземление, электричество и прочее.
3. Готовую отопительную систему – теплый пол по всей площади строения.
4. Утепление пола – под плитой будет проложен слой ЭППС/ПСБ.
5. Утепленная отмостка – вокруг дома грунт никогда не промерзнет.
6. Готовый черновой пол, который будет таким гладким, что на него можно будет укладывать и ламинат, и плитку.
7. Отделку цоколя при помощи плоского шифера – решить проблему можно простым окрашиванием.
8. Ливневую канализацию, дождеприемники.
9. Дренаж.
10. Готовое решение канализации – ЛОС или септик.

При сравнении УШП с винтовыми сваями или со стандартной плитой из бетона получаем, что сравнение идет не в пользу всех остальных видов. Естественно, что сваи будут дешевле, и на них вы сможете выстроить тоже достаточно хороший дом, но представьте, какой объем работ останется делать на потом? А кто их будет выполнять и сколько это будет стоить?

При оценке и сравнении стоимости разных типов фундамента следует учесть все вышеперечисленные факторы. УШП является готовым нулевым циклом, своеобразным фундаментом «под ключ». Также на УШП можно установить коробку дома, а остальное уже будет проведено внутри – коммуникации, отопление и утепление. При сравнении, в доме на тех же винтовых сваях потребуется делать нижнее перекрытие, заняться его утеплением, провести коммуникации, сделать разводку по дому, залить стяжку, установить систему отопления, что-то придумывать с отделкой высокого цоколя. Как видите, у первого варианта преимуществ намного больше, но какой тип фундамента выбирать – решать вам!

Плюсы УШП

В 2008 году на FORUMHOUSE было зафиксировано первое в России упоминание фундамента по технологии УШП, как идеально подходящего для каркасника. В наших широтах эта технология еще не была известна, но после этого за короткое время приобрела огромную популярность. Вот ее главные плюсы:

• Возможность монтажа практически на любом типе грунта;
• Быстрый срок возведения и высокое качество конструкции;
• Слой теплоизоляции сокращает потери тепла в помещении;
• Меньший, по сравнению с обычным плитным фундаментом, расход бетона;
• Основание уже подготовлено для укладки чистового пола;
• В утепленную шведскую плиту заранее интегрированы необходимые инженерные коммуникации.

Основные преимущества

Технология, созданная в Швеции, собрала вместе несколько инноваций, которые эффективно решают проблемы с энергосбережением. Разработка набирает популярность за рубежом. Например, в Эстонии все новостройки возводятся только по таким проектам. Но и наши отечественные строители начинают активно перенимать опыт скандинавов.

Строительные инновации выбирают по множеству причин:

• Они выручают там, где присутствуют слабые или проблемные почвы, а также близко расположены грунтовые воды.
• Сокращают расходы и время на строительство, поскольку инженерные коммуникации монтируются в плиту или под неё.
• Теплоизоляция под фундаментом не позволяет деформироваться грунту при температурах ниже нулевой отметки.
• Поскольку завершающим процессом является шлифовка бетонной поверхности, то по её окончании можно сразу приступать к укладке напольного покрытия.
• В последний слой плиты монтируется система тёплого пола. И это, вместе с утеплением фундамента, значительно сокращает будущие расходы по отоплению помещений.

Тёплый пол в шведской плите Источник fathershouse.ru

• Для надёжной защиты от разрушающего воздействия влаги насыпается песчано-гравийная подушка, выполняется дренаж УШП и укладывается качественная гидроизоляция.
• Многослойная конструкция с элементами теплоизоляции и отопительной системой в полу не позволяет повышаться влажности в помещении. Поэтому можно не опасаться появления плесени и грибка даже при высокой концентрации воды в почве.
• Монолитная конструкция плиты, которая имеет армирование и ребра жёсткости, обладает большой несущей способностью. И если не планировать возведения многоэтажного здания, то выбор материалов для стен и перекрытий совершенно не ограничивается.
• Для возведения утеплённого основания не требуется привлечение большегрузной техники и автокрана. Все материалы подвозятся небольшими партиями и используются по своей очерёдности.

Инженерами подсчитано, что при тщательном соблюдении всех требований укладки основания и будущей стабильной работе отопления в доме, все энергозатраты сокращаются минимум на одну треть от обычного. А выполнение нескольких задач одновременно позволяет завершить строительство фундамента максимум за 10 дней. Но это при условии, что работой занимается опытная и слаженная бригада профессионалов.

Утеплённая шведская плита Источник poly-betonnye.ru

Смотрите также: Каталог компаний, что специализируются на расчёте, монтаже и ремонте фундаментов

Минусы УШП

Но как бы ни был хорош фундамент УШП , небольшие минусы у него тоже есть. И эти минусы могут стать аргументами против такого решения фундаментного вопроса:

• Повышенные требования к используемым материалам, технике, квалификации рабочих и необходимость в строгом соблюдении технологии, что приводит к увеличению стоимости работ;
• По сравнению с ленточным, фундамент по технологии УШП имеет меньшую высоту (в среднем от 300 до 400 мм);
• Важное условие: на неровных участках с большим перепадом высот под такое основание дома нужно предварительно выровнять площадку, что также приводит к увеличению стоимости работ;
• При использовании утепленной шведской плиты невозможно или значительно осложняется строительство подвала, а затраты на его возведение приводят к неоправданному увеличению стоимости дома;
• Так как все коммуникации проведены внутри утепленной шведской плиты, доступ к ним для проведения ремонтных работ при аварийной ситуации затруднён.

Основные ошибки и способы, как их избежать

Перед тем, как браться за проектирование плитного фундамента, на этапе проработки теплоизоляционных мероприятий индивидуальному застройщику полезно будет разобрать типичные ошибки.

Чаще всего начинающие строители выбирают сырье для теплоизоляции фундамента, исходя из их стоимости. Учитывая нагрузки, которым будет подвергаться основание в процессе эксплуатации, можно выделить ряд неподходящих утеплителей для железобетонных фундаментных плит:

1. Минеральная вата – не обладает достаточной прочностью, жесткостью и влагостойкостью.

2. Керамзит и другие гранулированные материалы – характеризуются высокой пористостью и хрупкостью, благодаря чему жидкость свободно проникает в структуру материала.
3. Полимерное пенистое сырье, создаваемое непосредственно на стройплощадке. Для применения метода в строительстве фундамента работник должен обладать специальными навыками.
4. Пенопласт – несмотря на низкую теплопроводность и хорошую влагостойкость, материал характеризуется слабой прочностью на сжатие, а также низкой стойкостью к механическим повреждениям.

Если грунт на участке не стабильный и пучинистый, то плиту не закладывают на уровне точки промерзания земли, как в случае с лентами или сваями. Такой подход приведет к нерациональному расходу стройматериалов, а эффективность теплоизолятора снизится в разы.

В такой ситуации выбирают технологию «плавающего» основания, когда плита поднимается и опускается вместе с грунтом, не создавая дополнительных нагрузок на стены дома.

Выбор толщины утеплителя ведут, исходя из проектных условий строительства: чем больше нагрузки и ниже температура окружающей среды, тем плотнее и толще должен быть материал. Как правило, производитель теплоизоляторов на упаковке указывает рекомендованные параметры в зависимости от климатических условий в регионе.

Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе.

Для каких грунтов подходит УШП

Александр Земсковруководитель компании BAUBILD

Для утеплённой шведской плиты практически нет ограничений по типу и составу грунта, на котором она может располагаться. УШП хорошо себя зарекомендовала на сложных грунтах с высоким уровнем грунтовых вод и низкой несущей способностью. Такой тип фундамента успешно применяется в холодных регионах, где сезонное промерзание грунта приводит к возникновению сил морозного пучения.

За счет замещения нестабильного грунта под УШП подушкой из песка и щебня и «армирования» основания геотекстилем можно добиться ее размещения на очень сложных грунтах, а система дренажа понизит уровень грунтовых вод в пятне застройки.

При решении использовать как фундамент по технологии УШП, следует учесть, что технологическая сложность его изготовления значительно превосходит другие виды плитных фундаментов. Перед началом монтажа настоятельно рекомендуется:

• Составить детальный проект как вашего будущего дома со всеми необходимыми коммуникациями, так и фундамента;
• Необходимо строго придерживаться технологии и последовательности строительства;
• ​Закладку и ведение всех коммуникаций необходимо осуществлять с точностью до сантиметров.

3,4,5. Делаем ливневую канализацию, дренаж, отмостку

Во время дождика с крыши по водосточным трубам бегут потоки воды и эту воду нужно куда-то деть. Для этого делается ливневая канализация и дождеприёмники, это что-то вроде люков под водосточными трубами, куда стекает вся дождевая вода. А уходит она в канаву или в колодец. Поверьте, это гораздо лучше, чем лужи вокруг дома.

На большинстве участков, из-за сырости, нужен ещё и дренаж, про него можно подробно почитать в интернете, но в двух словах — нужно это чтобы отвести воду от дома, чтобы было сухо. И это тоже делается сразу, вместе со всеми остальными земляными работами.

Вокруг фундамента, по периметру, закапываются листы пенополистирола, укрытые толстой плёнкой — это утеплённая отмостка. Она нужна чтобы исключить промерзание и морозное пучение грунта вокруг фундамента. Можно засыпать её песком и, в последствии, декоративным камнем, а можно сразу красиво забетонировать.

Итак, получается, что мы убрали всю лишнюю влагу из-под дома и вокруг него, а также утеплили фундамент и его периметр. А это значит, что возможностей для морозного пучения грунта не остается — сухой песок, защищенный от мороза пенопластом, двигаться уже не будет.

Утепленная шведская плита: как снизить стоимость

Так как утеплённую шведскую плиту нельзя сравнивать с обычным ленточным или плитным фундаментом, необходимо выяснить, какие выгоды должен получить застройщик, если он выберет подобный тип основания для своего дома. Комментарий нашего эксперта:

Михаил Леонтьевруководитель проектов компании Schwedenplate

Застройщик получает сразу все необходимые ему в дальнейшем элементы: фундамент, черновой пол и систему отопления с необходимыми коммуникациями. Можно сказать, что благодаря скорости возведения вы за один месяц получите комплексную систему, которою можно подключать к источнику тепла. А благодаря своей теплоёмкости, применение фундамента УШП дает дополнительные преимущества при отоплении тепловыми насосами.

Александр Земсков

В среднем, фундамент в 100 м2 изготовляется за 7 дней. Бетонная поверхность утепленной шведской плиты не требует дополнительной стяжки, и, благодаря шлифованию, она полностью готова для укладки чистового покрытия пола поверх нее. А комплексный подход к строительству позволяет снизить окончательную стоимость монтажа.

Ленточный фундамент с таким набором коммуникаций, как дренаж, теплый пол, закладка труб водоснабжения, проведение электрокабелей, установка канализации и дополнительное утепление, может быть реализован не менее чем 30 дней, а его окончательная стоимость будет на 20-30% выше, чем УШП.

Коммуникации — вода, электричество, канализация

Тут мы немного перескочим и перейдем к 9 пункту. Помимо тёплого пола внутри плиты закладываются все необходимые коммуникации — это электрические кабели (их можно вывести в любое место, например в будущие стены), трубы для холоднойгорячей воды, канализационные трубы, водопроводные трапы под будущий душ, по вкусу можно развести центральный пылесос и любые другие кабеливоздуховоды.

Стандартный набор: тёплые полы, разводка канализации, ХВС/ГВС и электрокабеля

Плита УШП создаётся не под абстрактный дом, размером, скажем, 10*10. Вам нужен как минимум эскизный проект, тогда сразу можно сделать отопление по комнатам, вывести трубы к будущим санузлам и на кухню, установить коллекторы тёплого пола и водоснабжения в техническом помещении и т.д.

Выводы труб горячей и холодной воды, здесь будет коллектор

Вот как выглядит «начинка» стандартной плиты (первая часть ролика):

УШП для каркасных домов

Утепленная шведская плита идеально подходит для энергоэффективных и пассивных домов, так как теплопотери через пол будут сведены к минимуму. Это просто находка для каркасных домов, которые имеют низкую теплоемкость. В данном случае, фундамент УШП будет являться теплоаккумулятором в доме, и не даст каркаснику быстро остыть.

С помощью методических материалов FORUMHOUSE вы сможете самостоятельно рассчитать толщину утеплителя, бетона, подушки и прочих частей УШП под различные типы домов.

Теплый пол во всем доме

На всю площадь дома следует укладывать трубы для теплого пола. Для этого потребуется разделить дом на несколько зон, к примеру, кухню, спальню, гостиную, санузел. В каждой зоне будет выполнена укладка отдельного контура теплого пола, который можно будет регулировать на коллекторе. Итак, вы получите дом, который будет весь отапливаться посредством теплого пола. А если ваш дом будет хорошо утеплен, то этой одной системы хватит для отопления даже при больших морозах ( для одноэтажного дома или первого этажа двухэтажного). Это достаточно комфортно и удобно, так как тепло равномерно поднимается от пола в каждом помещении, что намного приятнее, чем стандартный радиатор под окном.

Из-за того, что теплый пол залит в бетон, монолитная плита из бетона послужит великолепным тепловым аккумулятором. Она будет прогреваться не сразу, постепенно, но когда наберет тепло, будет отдавать его очень долго. Даже если произойдет ЧП и у вас отключат электричество ил газ, это не будет чувствоваться сразу, лишь через сутки и больше. Да, температура в доме будет спадать медленно.

Монтаж УШП – предварительный этап

Утепленную шведскую плиту можно назвать продвинутым вариантом обычного плитного фундамента, но, как и любой фундамент, плита УШП требует специальной предварительной подготовки. На какие моменты заказчику необходимо смотреть до заливки, объясняет главный инженер Владимир Сидоров:

Владимир Сидоров

Перед началом строительства необходимо получить информацию о грунте на вашем участке. В противном случае невозможно верно определить ни конструкцию фундамента, ни бюджет строительства.

Определять конструкцию следует не заказчику, а инженеру-конструктору, который выполняет расчет нагрузок и готовит технико-экономическое обоснование. Целевое назначение плитных фундаментов — грунты со слабой несущей способностью, свайный или ленточный под нагрузкой дома в таких грунтах будут просто «проваливаться» в землю, их применение на этих грунтах недопустимо.

Важно помнить, что УШП является фундаментом мелкого заложения, а соответственно требует решения вопросов отведения грунтовых вод и верховодки. И обязательного устройства дренажной системы и отмостки.

УШП своими руками: технология

Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.

Подготовка основания, коммуникаций

Фото. Подготовка основания УШП, укладка утеплителя и коммуникаций

Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.

Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.

Армирование фундаментной плиты

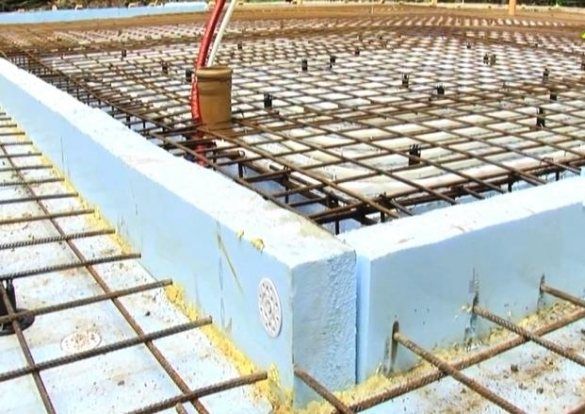

Фото. Армирование фундаментной плиты по шведской технологи

При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.

В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.

Монтаж опалубки шведской плиты

Фото. Устройство УШП фундамента своими руками

Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.

Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.

Заливка УШП бетонным раствором

. Заливка УШП своими руками

Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.

От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.
