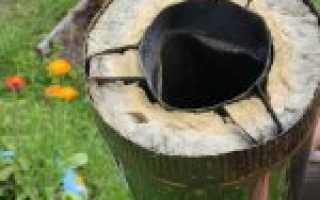

Сэндвич труба — это конструкция из двух полых цилиндров, которые обладают разными диаметрами, что позволяет устанавливать один в другой. Промежуток между внутренней и внешней частью заполняется специальным пожароустойчивым изоляционным материалом (например, базальтовой ватой). Подобные изделия давно пользуются популярностью в качестве дымоотводов для печей и котлов разных типов. Если вы задались вопросом, как сделать сэндвич трубу своими руками — стоит внимательно изучить некоторые правила и аспекты.
Дымоходная труба типа «сендвич» — несложная конструкция и ее можно сделать своими руками
Сборка сэндвич-дымохода
Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.
Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.
А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.
А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:
Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:
Недостатки
Список недостатков сэндвич-труб достаточно скромный. Представленные в продаже конструкции стоят относительно дорого. Этот недостаток не имеет значения для тех хозяев, которые захотят сделать подобный дымоход своими руками.
Также следует отметить, что сэндвич-конструкции не эксплуатируются свыше 15 лет. Это также сомнительный недостаток. Рынок стройматериалов постоянно совершенствуется. Если при изготовлении трубы применять новые, высококачественные материалы, они могут прослужить дольше.
Как утверждают профессиональные строители, представленные системы отличаются массой преимуществ, которые затмевают недостатки. Именно по этой причине многие хозяева создают именно сэндвич-трубы своими руками. Для бани деревянной постройки представленный вариант считается лучшим. Для других видов материалов он также подходит.
Как вывести дымоход через межэтажное перекрытие
Любой дымоход – это всегда самый опасный источник пожара, т.к. температура дымовых газов бывает запредельно высокой. И даже малейшие нарушения установки дымохода внутри жилого дома способны повлечь за собой опасные последствия.
Итак, чтобы организовать проход дымоходной трубы через деревянные конструкции, необходимо изготовить или приобрести потолочно-проходной узел. Он должен точно соответствовать наружному диаметру трубы. Благодаря такой конструкции дымоход находится на расстоянии от всех ближайших поверхностей, которые могут с ним соприкасаться:
Проще всего, конечно, приобрести дымоходный узел фабричного изготовления и просто обложить со всех сторон теплоизолирующим материалом. Идеальный вариант – базальтовая вата, если она действительно качественная и способна выдерживать высокие температуры. Поэтому при покупке таковой вам необходимо обязательно проверить, указал ли производитель, что вату разрешено использовать при температуре от 800 градусов Цельсия. Естественно, такая вата дороже обычной, но экономить на ней смысла нет, и вы наверняка это хорошо понимаете.
Вот вариант изготовления асбестоцементного короба для междуэтажного узла:
Согласно действующим СНиПам, при прохождении дымохода через деревянное покрытие, необходимо выдерживать расстояние минимум 38 см от внутренней сэндвич-трубы до деревянной конструкции. Причем короб должен быть не пустым, а заполненным специальным материалом.
Да конечно, иногда расстояние между стропилами не позволяет придерживаться такого параметра, и тогда приходится увеличивать проем при помощи дополнительных брусков. А защищать лаги деревянной конструкции, как и стропила с обрешеткой, рекомендовано при помощи оцинкованного листа или асбестового полотна толщиной хотя бы в 5 мм. Оцинкованный лист хорош тем, что он не только препятствует распространению огня, но и равномерно рассеивает тепло, не позволяя ему концентрироваться точечно. Также он экранирует и отражает жесткое тепловое излучение, которое идет от трубы.
В этом и заключается главное преимущество сэндвича, ведь если ставить обычный однотрубный стальной дымоход, что такое расстояние должно быть не менее 50 сантиметров.
Поддержать трубу в вертикальном положении помогут вот такие металлические изделия-крепления:
Подготовка
Монтаж сэндвич-трубы своими руками выполняется по определенной технологии. Она включает в себя несколько этапов. Сначала потребуется сделать чертеж. Для этого проводят соответствующие замеры, продумывают необходимые детали.
Читайте также:
После создания плана, можно приобрести необходимое количество материалов. Также следует подготовить все необходимые в работе инструменты. Далее производится сборка конструкции и ее установка на кровле.
Для изготовления подобной системы потребуется приобрести лист для внутренней части трубы из нержавейки, теплоизоляцию и внешний лист для трубы, который может быть из оцинкованной стали, латуни или меди. Выбору материалов необходимо уделить особенное внимание. От этого будет зависеть функциональность и долговечность дымохода.
Как обезопасить стык дымохода с деревянным перекрытием?
А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара.
Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию. Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто.
Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.
Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.
Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.
Также вам нужно быть осторожными, если в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!
Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:
Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме. Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант.
Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.
Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:
Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:
Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:
И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:
Выбор материалов
Изучая вопрос, как сделать сэндвич-трубу своими руками, необходимо ответственно подойти к выбору материалов. Внутренний участок трубы должен быть изготовлен из листа нержавейки. Этот материал при нагреве минимально меняется свои размеры, не деформируется. Оцинкованную сталь лучше использовать только для внешней части трубы. Для этого также может подойти латунь или медь.
Утеплитель между двумя металлическими частями дымохода может быть выполнен из минеральной ваты. Это базальтовое волокно, которое отличается минимальной теплопроводностью. Его толщина может составлять от 25 до 60 мм. Этот материал экологически безопасен, не возгорается. Это отличный вариант для создания дымохода.
Также в качестве утеплителя может применяться керамзит или полиуретан. Нельзя использовать для крепежа, утеплителя и прочих элементов системы возгораемые материалы. Обычный заводской котел может нагревать систему до 120ºС. Но вот самодельная печь для бани, например, выдает температуру до 800ºС в дымоходе. Поэтому материалы необходимо выбирать очень тщательно.
Организация узла через стены дома или бани
Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.
Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.
Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:
Более подробно узел вы можете рассмотреть на этой иллюстрации:
Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:
- Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
- Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
- Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
- Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
- Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
- Шаг 6. На выходе из дымохода из стены установите ревизию.
- Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
- Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
- Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.
Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:
Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:
Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:
Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):
Плюсы и минусы конструкции
Внутренняя деталь такой конструкции производится из нержавеющей стали, а внешняя — из оцинкованной стали. Внутренний трубный лист оборачивается теплоизоляционным материалом и вставляется во внешнюю деталь, таким образом, получается многослойный строительный «бутерброд». Такая конструкция довольно эффективна и в процессе эксплуатации отличается высокой надёжностью.
Полезная информация! Выпускаются такие изделия отрезками, которые имеют длину до 1 м.
Монтаж готовой сэндвич конструкции отличается своей простотой и скоростью выполнения работ (все монтажные работы готовой трубы можно выполнить за 1 день). Как и любое изделие, сэндвич труба обладает рядом преимуществ и недостатков.
Преимущества:
- универсальность использования (они могут монтироваться на постройки из любого материала, что является очень удобным);
- компактность конструкции;
- простота транспортировки;
- лёгкость установки — все монтажные работы можно выполнить, не обладая никакими специальными строительными знаниями.
- эстетичность дымохода;
- пожароустойчивость (по этому показателю «сендвич» опережает остальные разновидности дымовых труб);
- быстрота монтажа;
- стропильная система крыши не помешает при установке такой трубы;
- многослойность —она дает конструкции защиту от оседания сажи и образования конденсата в процессе эксплуатации, что позволяет проводить профилактическую очистку системы гораздо реже.
- защита от воздействия агрессивных химических соединений, которые образуются в процессе горения.
Установка трубы такого типа не требует специальных знаний и навыков
Недостатки:
- эксплуатационный срок такой системы составляет около 15 лет, что является довольно небольшим сроком.
- высокая стоимость.
Недостатков у такой современной конструкции не так много, а если вы решили изготовить своими руками дымоход типа «сэндвич», то это выйдет дешевле, чем кирпичная кладка. Сэндвич конструкция по праву считается надёжной и безопасной и её несложно собрать и установить.
Завершительный этап
Сэндвич-труба своими руками должна быть правильно смонтирована. Следует учесть, что расстояние всего дымохода должно составить в общей сложности 5-6 м. Расстояние замеряется от оголовка до колосника. Герметиком потребуется обработать все стыки. Также пространство между двумя трубами сверху нужно обработать представленным средством. Окружность с утеплителем не должна оставаться открытой.
Трубы обрабатывают как внутри помещения, так и снаружи. Также следует герметизировать стыки на наружной стороне дымохода. Причем после запуска системы все места соединений нужно тщательно проверить. При наличии утечек, стыки еще раз обрабатывают герметиком, который выдерживает температуру нагрева до 1000 ºС.
Изучив, как собрать сэндвич-трубу своими руками, можно создать дымоход самостоятельно в соответствии со строительными нормами. При этом удастся сэкономить средства семейного бюджета, смонтировать прочную, долговечную систему, которую не потребуется реставрировать еще много лет.
Крепление
Сэндвич-трубу своими руками нужно правильно зафиксировать. Все колена, тройники и стыки нужно затянуть хомутами. Особенно важно учитывать высоту дымохода. Такие конструкции необходимо правильно фиксировать, укреплять.
В местах соединения сэндвич-труб затягиваются хомуты. Если есть тройники или переходники, потребуется применять два монтажных элемента.
Опоры можно создать из уголков 50, 30 мм. Также важно применять термостойкий герметик. Это вещество предотвращает попадание воздуха в трубу. Если не обеспечить герметичность системы, тяга в ней будет недостаточной. В помещение может попасть угарный газ.
Соединение дымоходных труб
Знать, как изготовить сэндвич-трубу своими руками, недостаточно. Важно правильно установить представленную конструкцию на кровле. Для этого потребуется приобрести специальные переходники. Трубу с меньшим диаметром вставляют в расширение предшествующего участка дымохода. Такой способ соединения позволяет избежать появления сажи внутри системы.
Если дымоход будет проходить через стену, нужно разобрать место для проведения этого процесса. Этот участок потребуется укрепить. Далее собирается наружный кронштейн. К нему крепятся специальные конструкционные элементы, которые позволят легко переместить тройник в процессе крепления дымоходной трубы.
Стену, через которую будет выполняться монтаж, можно закрыть листом фанеры толщиной 10 мм. По его периметру устанавливается лист асбеста. На этот слой также потребуется смонтировать пластину из оцинкованной стали. Все слои укрепляют шурупам в том месте, где будет проходить труба. Кронштейн следует покрасить. Далее трубу продевают в подготовленное отверстие.
