Установка биметаллических радиаторов своими руками

Каждое жилое помещение нуждается в отоплении. Причем отопительное оборудование должно быть качественным. Ведь почти полгода холодов система отопления должна исправно функционировать. При планировании системы отопления, многие задаются вопросом, радиаторы стальные или биметаллические что лучше и, сравнив характеристики обоих видов, останавливают свой выбор все же на биметалле. Ведь благодаря высоким показателям теплоотдачи, аккуратному внешнему виду, именно такие батареи являются практичными, долговечными и позволяют создать уют в квартире, наполнить помещение теплом.

К тому же устанавливать их можно самостоятельно. Это не требует больших разрушений, проводится достаточно просто и аккуратно. Главное знать основные правила и провести правильный расчет параметров устройства. Если вы не знаете, как правильно установить биметаллический радиатор отопления, данная статья для вас. Мы рассмотрим устройство радиаторов, особенности монтажа, а также кратко опишем некоторые наиболее популярные модели для оборудования отопительной системы.

Сравнение по тепловой мощности

Если вы внимательно изучили предыдущий раздел, то должны понимать, что на теплоотдачу очень влияют температуры воздуха и теплоносителя, а эти параметры мало зависят от самого радиатора. Но есть и третий фактор — площадь поверхности теплообмена, здесь конструкция и форма изделия играет большую роль. Четко сравнить стальной панельный обогреватель с чугунной батареей не выйдет, их поверхности слишком разные.

Трудновато сравнивать отдачу теплоты плоскими панелями и ребристыми поверхностями сложной конфигурации

Четвертый фактор, влияющий на теплоотдачу, — это материал, из коего изготовлен отопительный прибор. Сравните сами: 5 секций алюминиевого радиатора GLOBAL VOX высотой 600 мм отдадут 635 Вт при DT = 50 °С. Чугунная ретро батарея DIANA (GURATEC) на 5 секций такой же высоты передаст в комнату только 530 Вт при аналогичных условиях (Δt = 50 °С). Эти данные опубликованы на официальных сайтах производителей.

Можно попытаться провести сравнение алюминия со стальным панельным радиатором, взяв ближайший типоразмер, подходящий по габаритам. Длина батареи из 5 алюминиевых секций GLOBAL высотой 600 мм составит примерно 400 мм, что соответствует стальной панели KERMI 600 х 400.

В таблице указана тепловая производительность 1 секции из алюминия и биметалла в зависимости от размеров и разницы температур Δt

Если даже взять трехрядную стальную панель (тип 30), получим 572 Вт при Δt = 50 °С против 635 Вт у 5-секционного алюминия. Еще учтите, что радиатор GLOBAL VOX гораздо тоньше, глубина прибора составляет 95 мм, а панели KERMI – почти 160 мм. То есть, высокая теплоотдача алюминиевых секций позволяет уменьшить габариты обогревателя.

В индивидуальной системе отопления частного дома батареи одинаковой мощности, сделанные из различных металлов, работать будут по-разному. Поэтому и сравнение довольно предсказуемо:

1. Биметаллические и алюминиевые изделия быстро прогреваются и остывают. Отдавая больше теплоты за промежуток времени, они сильнее охлаждают воду, возвращаемую в систему.
2. Стальные панельные радиаторы занимают среднюю позицию, так как передают тепло не настолько интенсивно. Зато они дешевле и проще в монтаже.
3. Самые инертные и дорогие – это обогреватели из чугуна, им присущ долгий разогрев и остывание, из-за чего возникает небольшое запаздывание при автоматическом регулировании расхода теплоносителя термостатическими головками.

Вывод простой: неважно, из какого материала изготовлен радиатор. Главное, правильно подобрать батарею по мощности и дизайну, который устроит пользователя

А вообще, для сравнения не помешает ознакомиться со всеми нюансами работы того или иного прибора, а также где какой лучше устанавливать.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

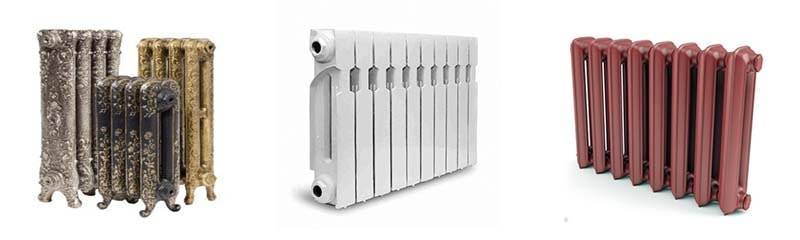

Разнообразие отопительных радиаторов

Наиболее традиционными являются чугунные модели радиаторов отопления, которые знакомы всем. Сегодня эти агрегаты эксплуатируются крайне редко ввиду их большого веса и невозможности установки в системах отопления, функционирующих автоматически. Однако есть у этих приборов и свои достоинства, которые выгодно отличают их от батарей из других материалов.

В первую очередь, конструкция радиатора отопления из чугуна позволяет ему переносить серьезные перепады давления

Кроме того, такие батареи устойчивы к появлению на них коррозионного налета и стойко переносят воздействия находящихся в теплоносителе вредных примесей, что также немаловажно

Устройство радиатора отопления панельного типа является несколько иным. В первую очередь, эти аппараты существенно легче чугунных батарей. К тому же их стенки менее толстые, что снижает показатели их инерционности. Принцип работы радиатора отопления из стали, оборудованного по панельному типу, основан на большей теплоотдаче по сравнению с другими моделями. Кроме того, внешний вид этих устройств является гораздо более современным. Многие потребители по достоинству оценивают алюминиевые отопительные батареи. Эти радиаторы также имеют весьма небольшой вес, их теплоотдача является вполне приемлемой, а дизайн может быть самым разным.

Иногда можно встретить такие отопительные приборы, где алюминий является не единственным материалом, входящим в состав изделия. В недорогих аппаратах дополнением выступает кремний, препятствующим разрыву конструкции в случае серьезных перепадов давления и температуры.

А в тех приборах, которые стоят дороже, может содержаться цинк и титан, поскольку именно эти вещества призваны обеспечить конструкцию повышенной стойкостью к различного рода повреждениям механического характера и защитой от появления коррозии.

Что есть система отопления

Это совокупность устройств для создания комфортного микроклимата в помещении, где живут и трудятся люди. Комфортная температура для человека – это примерно 20 °С. Любые помещения, даже тщательно утеплённые, теряют тепло, выходящее в окружающее пространство через стены, пол и окна. Поэтому для поддержания комфортной температуры в помещение нужно постоянно подавать такое количество тепла, которое восполняет его потери.

Основные требования, предъявляемые к отопительным приборам:

• Механическая прочность . В централизованных системах теплоснабжения теплоноситель подаётся под высоким давлением, обычно – не менее 10 атмосфер, чтобы тепло достигло даже верхних этажей многоэтажных домов. Так что прочность – это ключевое требование к батареям.
• Стойкость к коррозии . Вода сама по себе агрессивная среда, активно взаимодействующая с большинством металлов. При высокой температуре и давлении агрессивность только возрастает, особенно учитывая регулярное подмешивание в теплоноситель щелочных добавок, уменьшающих образование накипи.
• Максимальная теплоотдача . В условиях центрального теплоснабжения желательно как можно лучше энергию теплоносителя отобрать для нагрева помещения.
• Внешний вид батарей должен гармонировать с интерьером помещения, в котором они устанавливаются.

Радиаторы с нижним подключением

Спрятать громоздкие трубы можно, если сделать отопление с нижним подключением. Конечно, привычнее для понимания стандартные системы, когда теплоноситель поступает сверху или сбоку и выходит вниз. Но такая система довольно не эстетична, и ее сложно закрыть экраном или как-то облагородить.

Принцип нижнего подключения

При нижнем подключении основная часть труб получается спрятана под покрытием пола, иногда при этом возникают трудности сезонного осмотра или профилактического ремонта. Но и плюсы тоже присутствуют – это минимум сложных изгибов или сочленений, что уменьшает риск протечек или аварий.

Схема подключения радиаторов отопления с нижним типом несложная – трубы обратки и подачи теплоносителя расположены рядом, в нижнем углу радиатора. Также допускается подключение труб с разных сторон радиатора. Верхние отверстия (если они имеются) закручиваются заглушкой.

Комплект для установки радиатора идентичен стандартному:

Для нижнего подсоединения лучше всего использовать биметаллические радиаторы. они прочные, долговечные, обладают отличной теплоотдачей за счет нагрева, излучения и конвекции. Даже при использовании нижнего подключения теплопотери не составят более 15 процентов. Благодаря подаче горячего теплоносителя снизу, низ батареи нагревается и путем конвекции прогревает верх.

Выбор и монтаж радиаторов

Для нижнего подключения рекомендуют биметаллические радиаторы отопления, их легко собрать, установить и произвести ремонт. Секции радиатора можно убрать, добавить или заменить, если она повреждена.

При покупке лучше отдавать предпочтение отечественным производителям, важно проверить целостность батареи и упаковки. Документация должна быть понятной и написана на русском языке. Перед установкой нужно сделать разметку

она делается карандашом на стене. При этом отмечаются точки, куда будут установлены кронштейны. Низ радиатора должен находиться минимум в 7 см от пола и 10 см от окна (если расположен под окном). Расстояния выдерживаются, чтобы воздух в помещении свободно циркулировал. Расстояние до стены должно составлять около 5 см

Перед установкой нужно сделать разметку. она делается карандашом на стене. При этом отмечаются точки, куда будут установлены кронштейны. Низ радиатора должен находиться минимум в 7 см от пола и 10 см от окна (если расположен под окном). Расстояния выдерживаются, чтобы воздух в помещении свободно циркулировал. Расстояние до стены должно составлять около 5 см.

Для более эффективной циркуляции теплоносителя радиаторы отопления устанавливаются с небольшим наклоном. это исключает и скапливание воздуха в системе отопления.

При подключении важно следовать маркировке и не перепутать обратку и подачу. При неправильном подключении радиатор отопления может быть поврежден, а его эффективность снизится более чем на 60 процентов. Различают следующие типы нижнего подключения:

Различают следующие типы нижнего подключения:

• односторонняя подводка – трубы выходят с угла внизу и расположены рядом, теплопотери могут составить около 20 процентов;
• разносторонняя подводка – трубы подсоединены с разных сторон. у такой системы больше преимуществ, так как протяженность подающей и обратной линии меньше, и циркуляция может происходить с разных сторон, теплопотери составляют до 12 процентов;

Также используется подключение «сверху-вниз». но в этом случае все трубы отопления спрятать не получится, так как подача теплоносителя будет осуществляться в верхнем углу, а вывод будет с противоположного нижнего угла. Если радиатор отопления замыкающий, тогда обратка будет выведена с той же стороны, но с нижнего угла. В этом случае теплопотери снижаются до 2 процентов.

Если подсоединение радиаторов отопления планируется выполнять собственноручно, важно соблюдать технику монтажа и безопасности. Теплоноситель при установке или ремонте должен быть слит, батареи холодные. При возникновении сомнений лучше вызвать мастера или воспользоваться обучающим видео-уроком, так как при нижнем подсоединении будет сложно произвести ремонт участков

Систему отопления с нижним отоплением лучше планировать вместе с планировкой дома

При возникновении сомнений лучше вызвать мастера или воспользоваться обучающим видео-уроком, так как при нижнем подсоединении будет сложно произвести ремонт участков. Систему отопления с нижним отоплением лучше планировать вместе с планировкой дома.

Технические особенности установки биметаллических отопительных приборов

Все большее число хозяев сегодня отдает предпочтение таким отопительным механизмам, как биметаллические радиаторы отопления подключение, которых не несет в себе особой сложности и вместе с тем отличается рядом преимуществ.

Эти аппараты на сегодняшний день приобрели гораздо большую популярность по сравнению с традиционными алюминиевыми или чугунными радиаторами, что объясняется их стойкостью к перепадам давления внутри отопительной системы и высокой производительностью (детальнее: «Что лучше: алюминиевые или биметаллические радиаторы — сравнительная характеристика «). Эти изделия по праву могут называться альтернативным вариантом между стандартными аппаратами, выполненными из чугуна и алюминия.

Прежде чем выполнить подключение биметаллических радиаторов отопления, крайне важно удостовериться, что все требуемые для работы материалы имеются в наличии. Основной список оборудования включает в себя комплект непосредственно составных частей радиатора, а также фиксаторы-кронштейны, предназначенные для монтажа биметаллических радиаторов отопления на них

Важно помнить, что подключение биметаллических батарей того или иного типа должно выполняться исключительно с подходящим по своему назначению оборудованием. Многие хозяева, выполняя ремонтные работы, предпочитают сэкономить часть средств и зафиксировать батареи старыми кронштейнами, но в этом случае крайне важно убедится, что эти детали не повреждены коррозией и способны плотно удерживать всю систему.

Монтируя биметаллический радиатор с нижним подключением или другим способом установки, требуется иметь в наличии дополнительные детали, если предполагается замена отопительных труб (прочитайте: «Как подключить радиатор отопления — способы и варианты «). Как правило, сегодня альтернативой трубам из стали выступают полипропиленовые образцы армированного типа. Специалисты не рекомендуют использовать трубы из металлопластика, оснащенные цанговыми зажимами

Важно, чтобы в процессе монтажа применялись качественные и надежные краны, здесь совсем не стоит ориентироваться на малую стоимость этих элементов

Чтобы следить за любыми изменениями температуры в радиаторе, следует использовать специально предназначенный для этого прибор – термостат.

Так, чтобы понять, как правильно подключить биметаллический радиатор, следует, в первую очередь, иметь в наличии следующее оборудование:

• непосредственно биметаллический обогреватель;
• установочный комплект для подключения батареи отопления ;
• дополнительны функциональные части для подключения системы.

Монтаж пленок за радиаторы простая последовательность действий

С технологической точки зрения фольга за отопительной батареей устанавливается без каких-либо затруднений. Все работы вы выполните качественно и быстро, если прислушаетесь к некоторым советам.

Во-первых, не приобретайте матовый металлизированный материал. Используйте исключительно полированную фольгу.

Во-вторых, не покупайте пленки с двухсторонними пленками. Одной воздушной прослойки для обеспечения качественного теплоотражения вполне достаточно.

В-третьих, оставляйте зазор порядка 1,5–2 см с двух сторон слоя изолятора. Он необходим для получения оптимального термосопротивления отражателя (1,15 кв.м*°С/Вт).

Приготовьте жидкие гвозди либо стандартный клеящий состав, используемый для монтажа обоев, а также непосредственно отражающую фольгу, и приступайте к ее установке. Порядок действий следующий. Сначала тщательно замеряете размеры настенных участков, где планируется установка экрана, либо ниш.

Параметры пленки должны соответствовать проекции батареи отопления на стенку. К полученному результату добавляете еще около 10 %. В этом случае теплоотражающий потенциал фольги будет немного большим. Некоторые мастера говорят, что лишние сантиметры не нужны.

Эффект от них будет незначительным, а вот торчащие из-за радиатора края экрана сильно испортят эстетику помещения. Смотрите сами, выбирайте подходящий лично вам вариант.

Затем удостоверьтесь в том, что между нагревательным прибором и пленкой, которую вы будете монтировать, останется зазор не менее 1,5 см. Когда свободного пространства не хватает, придется отрегулировать подвеску радиатора, чтобы обеспечить недостающие сантиметры.

Далее снимаете радиатор. Намечаете места, где расположены его крепежные скобы. Демонтируете их. Осматриваете кирпичную либо бетонную кладку стеновой поверхности.

При наличии щелей, трещин, прочих дефектов заштукатуриваете их (или шпаклюете). Выравниваете стену, наклеиваете экран (обмазываете обойным либо полимерным составом его обратную сторону).

Вместо клея, как было отмечено, разрешается применять жидкие гвозди. В некоторых случаях допускается использовать степлерные скобы или маленькие гвозди для крепления фольги (если они без особых проблем входят в материал стенки и прочно удерживаются в нем). Аккуратно возвращаете подвесы на место и устанавливаете батарею.

Дополнительно дадим несколько полезных рекомендаций домашним умельцам, которые впервые монтируют теплоотражающие изделия. Если во время установки экрана вы повредили его наружное покрытие, место пореза можно замаскировать пленками ЛАМС либо ЛАС.

Они изготавливаются из фольги и не снижают эффективность отражения тепла. Не пытайтесь найти экраны чересчур большой толщины. Практика показывает, что пяти сантиметров вполне достаточно для качественно сбережения тепла в доме.

Рекомендации по процессу монтажа

• Установка теплоотражающего экрана за батареей технологически проста, но будет выполнена быстрее и качественнее, если учитывать следующие практические рекомендации:
• максимальный эффект при использовании пенофола и аналогичных материалов достигается при наличии воздушного зазора в 15-20 мм с обеих сторон изолирующего слоя. В этом случае достигается термическое сопротивление изолирующей конструкции до 1.1-1.2 (м∙°С)/Вт. Монтаж производится на деревянные рейки, а пенофол должен быть с двухсторонним фольгированием (тип B);
• в большинстве случаев для обустройства экрана-отражателя для батарей достаточно одной воздушной прослойки – между радиатором и изолирующим материалом. Двухстороннее фольгирование в этом случае необязательно;
• при выборе отражателя следует учитывать, что фольга должна быть полированной (не матовой).

Подготовка к работам, инструменты и комплектующие

Для самостоятельного монтажа радиаторов необходим определённый опыт. Для начала необходимо подготовить следующий инструмент:

• разводные ключи со специальной шкалой для регулирования усилия затягивания резьбовых соединений
• подмотка в виде пакли и герметик
• газовый ключ третьего номера для демонтажных работ

В случае, когда подводящие трубопроводы отопительной системы выполнены из пластика для спайки деталей в единую конструкцию используется специальный сварочный аппарат, типа утюг.

Отнеситесь с особенной ответственностью к проведению монтажных работ. При подаче теплоносителя в трубах создаётся повышенное давление, что может вызывать подтечки в неправильно скреплённых узлах и даже.

Во время подготовительных работ необходимо разработать схему подключения радиаторов. По ранее разработанному плану определяют количество деталей, которые присутствуют в сборке системы. К основным комплектующим следует отнести такие элементы, как:

• кран Маевского
• сгоны
• уголки
• соединители
• запорные краны

Следует обратить особое внимание на предназначение запорной арматуры. Такие детали позволяют отключить отдельный радиатор без сбоя функционирования всей системы. Высоких показателей герметичности добиваются при использовании радиаторного вентиля вместо шарового крана с американкой.

Во время монтажа запорной арматуры предусматривают байпас, который позволит пустить теплоноситель в обход крана. Такой элемент отопления, как кран Маевского позволяет эффективно стравливать воздух с системы.

Рекомендации по монтажу батареи своими руками

• Перед началом работ нужно перекрыть поступление теплоносителя в отопительной системе на входе и выходе или же убедиться в отсутствии жидкости в трубопроводе.
• Еще до начала установки нужно проверить комплектность радиатора. Он должен быть в собранном состоянии. Если это не так, берем радиаторный ключ и собираем батарею согласно инструкции производителя.

Конструкция должна быть абсолютно герметичной, поэтому в ходе сборки нельзя использовать абразивные материалы, поскольку они разрушают материал устройства. Затягивая крепежные элементы не нужно забывать, что в биметаллических аппаратах применяется как левосторонняя, так и правосторонняя резьба. При соединении санитарно-технических фитингов крайне важно правильно подобрать материал. Обычно применяется лен вместе с термически стойким герметиком, лента ФУМ (фторопластовый уплотнительный материал) или нити Tangit. Прежде чем начинать монтажные работы, нужно внимательно распланировать схему подключения

Батареи могут быть подсоединены по диагональной, боковой или нижней схеме. В однотрубную систему рационально установить байпас, то есть трубу, которая позволит нормально функционировать системе при последовательном подключении батарей. После окончания установки производится включение системы. Делать это нужно плавно открыв все вентили, которые ранее преграждали путь теплоносителю. Слишком резкое открытие краников ведет к засорению внутреннего трубного сечения или гидродинамическим ударам. Вслед за открытием вентилей необходимо спустить излишний воздух через воздухоотводчик (например, кран Маевского).

Обратите внимание! Нельзя перекрывать батареи экранами или ставить их в стенные ниши. Это резко понизит теплоотдачу оборудования

Правильно установленные биметаллические радиаторы отопления — залог их долгой и безотказной работы. Если есть сомнения относительно способности установить их своими руками, лучше обратиться к специалистам.

Устройство биметаллических батарей

Надо отметить, что устройство биметаллических радиаторов отопления достаточно простое. Состоит конструкция из самих радиаторов, а также стальных труб, примыкающих к ним. Участки соединений обрабатываются методом точечной сварки.

Радиатор представляет собой металлическую трубу. Внутри – железо. Это идеальный материал, который отлично подходит к металлическому комплексу отопления. Поскольку более эффективно держит давление. Сверху труба покрывается алюминиевым слоем. Что повышает характеристики теплопроводности. А так как при производстве батареи используется два металла, она и получила название биметаллической. Используя биметалл радиаторы отопления становятся более прочными, имеют высокие эксплуатационные характеристики. Более подробно о технических характеристиках биметаллических радиаторов можно прочитать здесь.

Биметаллические радиаторы могут быть двух типов:

1. с усиленными каналами;
2. на основе стального каркаса. Такие устройства лучше защищены. Поскольку исключается контакт воды с алюминием. Помимо этого им не страшна коррозия и они гораздо прочнее, нежели варианты с усиленными каналами.

Батареи из биметалла рекомендуется устанавливать в квартирах с центральным комплексом водяного отопления на основе железа, стали. Надо отметить, что стоимость биметаллических радиаторов отопления вполне приемлема и зависит от мощностных характеристик модели и размера оборудования.

Чтобы установка радиатора была правильной, важно сделать точный расчет количества секций.

Особенности тепловых сетей в частном доме

В отличие от многоквартирных зданий в частном доме устанавливается автономная система отопления, т. е. не зависящая от центральной котельной, а значит, давление в сети и температура теплоносителя будут совершенно другими. Поэтому, при выборе радиатора для частного дома надо учитывать следующие моменты:

В частных домах давление на теплоноситель, а с ним на резервуары, трубы радиаторов намного меньше, чем в многоэтажных строениях. Таким образом, батареи не испытывают перегрузок, поэтому можно выбрать любые, в том числе тонкостенные модели.

Среди жителей многоквартирок ходит страшилка про прорыв труб по причине гидроударов из-за резких скачков давления в водопроводе. На самом деле никакого гидроудара даже в многоквартирных домах быть не может, не говоря уже про системы отопления в коттеджах. Но в частных домах, особенно тех, в которых живут не постоянно может возникнуть другая проблема – замерзание воды в трубах. Как раз в этом случае батареи могут попросту лопнуть, если забыть слить воду из системы перед отъездом.

Даже чугунные батареи не всегда могут выдержать замораживание системыИсточник ir-leasing.ru

• В частном доме длина трубопровода от источника тепла (котла, печи) до радиатора совсем небольшая по сравнению с многоэтажными строениями. Поэтому теплопотери минимальны, а теплоноситель сильнее нагрет. Вывод: в частном доме должны стоять радиаторы, которые выдержат высокотемпературный теплоноситель.
• Жидкости для заполнения теплосистемы нужно немного, поэтому в нее можно добавить антифриз или этиловый спирт. Так защищают трубы и радиаторы, чтобы они не промерзли, если котел надолго будет отключен.

Добавление антифриза в отопительную системуИсточник homediz.info

Выбирая радиаторы отопления, какие из них лучше для частного дома надо определять отталкиваясь от размера отапливаемой площади. В коттеджах пространства большие, соответственно и энергозатраты на обогрев тоже. Целесообразно установить такие батареи, которые прогреют жилище с минимумом затрат.

Руководствуясь этими нехитрыми правилами, можно купить оптимально подходящую модель.

Схема подключения

Любой способ подключения может использоваться в одно- и двухтрубной отопительной системе. В первом типе монтаж батарей происходит так, чтобы они образовали единую цепочку, по которой вода протекает сверху вниз. Такую отопительную систему в частном доме делать невыгодно, так как первые радиаторы будут нагреваться очень хорошо, а остальные плохо. Это происходит из-за поступления к последним устройствам охлажденного теплоносителя.

Двухтрубная система является более выгодной, так как горячая вода поступает из одного стояка, а охлажденная стекает в другой. Такую разводку труб отопительной сети выполняют во всех частных домах, ведь она позволяет поддерживать постоянный заданный тепловой режим и дает возможность управлять этим режимом.

Разборка старого радиатора

Вообще, процесс разборки старого чугунного радиатора отопления осуществляется точно так же, как и нового. Но проблема в том, что все соединения со временем покрываются накипью и практически спаиваются друг с другом. Вследствие этого обойтись одним лишь сантехническим радиальным ключом становится просто невозможно.

Кроме того, в работе появляется дополнительный пункт — промывка. Старый радиатор, в любом случае, забит изнутри всякой грязью. Поэтому, если уж вы взялись его усовершенствовать. то необходимо позаботиться об очистке оборудования, это позволит ему работать гораздо дольше и качественнее.

Производить промывку желательно на улице, так вы убережете ванну от повреждений. Процедура осуществляется с помощью обычной проточной воды, ничего сложного в этом нет. А вот дальнейший процесс может весьма озадачить. Если вы обнаружили, что гайки крепко сроднились с радиатором и не желают с ним разлучаться, то можете применить три разных способа для того, чтобы разбить этот союз:

• прикипевшее соединение можно разделить с помощью нагрева. Для этого вам понадобится или паяльная лампа, или строительный фен. Первый вариант гораздо эффективнее в работе, но и второй может дать необходимый результат. С помощью этого вспомогательного оборудования прогрейте необходимое вам место соединения по периметру, а затем сразу попробуйте удалить гайку, не дожидаясь остывания. Если сразу не помогло, повторите ту же процедуру еще несколько раз, после каждого захода снова пытаясь разобраться с проблемой. При этом учтите, что работа с раскаленным металлом очень опасна. не забудьте обезопасить себя с помощью защитной одежды — рукавиц и фартука — и специальных очков;
• если предыдущая процедура не помогла, то придется пытаться решить задачку более радикальным методом — распилом. В качестве инструмента для этого вам понадобится ножовка по металлу или болгарская пила. Болгарка прекрасно справляется с распиливанием металла, но тут снова следует учесть хрупкость чугунной батареи — если пилить одно и то же место слишком долго, то материал может просто растрескаться, и придется выбрасывать весь радиатор. Чтобы подобного не произошло, следует делать пропилы поэтапно, давая батарее немного отдохнуть после каждого захода. А вообще. если у вас есть возможность потратить значительное количество времени и сил, то лучше воспользоваться для распила ножовкой по металлу. Конечно, это гораздо более муторный и долгий процесс, чем в случае с болгаркой. Но зато отсутствует риск повредить радиатор в тех местах, где это вовсе не требуется;
• третий вариант еще более брутален. Если нагрев не помог решить проблему, а распил по каким-то причинам невозможен, то выход один — просто разбить нужную секцию. Это делается с помощью кувалды. Естественно, лупить со всего размаха не стоит, поскольку в этом случае вы останетесь без батареи. Действовать нужно аккуратно и не торопясь, начиная с середины секции и постепенно доходя до места ее соединения с соседней. Как и в случае с паяльной лампой, не забудьте надеть защитные очки — даже при аккуратном разбивании есть риск того, что какой-нибудь из осколков резко отскочит.

Дорогие читатели, теперь вы знаете, как правильно разобрать чугунную батарею, даже если она втрое старше вас и яростно желает сохранить свою целостность. Сборка осуществляется, в общем-то, точно так же, но в обратном порядке.

Даже если радиатор совсем новый, все места соединений перед сборкой необходимо тщательно зачистить с помощью наждачки. А уж в случае со старой батареей это вообще обязательная процедура. Кроме того, желательно заменить все прокладки. Если до этого стояли резиновые, то замените их на более современные, сделанные из силикона или паронита. Эти материалы гораздо меньше подвержены деформации и обладают очень большим сроком эксплуатации.

Как вы уже поняли, самое важное в процессе разборки чугунного радиатора отопления — это аккуратность. Хрупкость материала требует исключительно неспешного подхода. Кроме того, не забывайте и о безопасности, которая, как известно, превыше всего

При правильном подходе к процессу ваш чугунный радиатор будет служить долго и качественно. Успехов!

Кроме того, не забывайте и о безопасности, которая, как известно, превыше всего. При правильном подходе к процессу ваш чугунный радиатор будет служить долго и качественно. Успехов!

Проблема выбора радиаторов

Универсального решения на сегодняшний день не существует. Разные задачи требуют различных решений.

Скажем, использование алюминиевых радиаторов в квартирах, рассчитанных на централизованное теплоснабжение – плохая идея:

• Алюминий – мягкий металл и может банально не выдержать больших перепадов давления теплоносителя.
• Сталь, из которой изготовлены трубы для прохождения по ним теплоносителя к батареям, постепенно вступает в реакцию с горячей водой, находящейся под сильным давлением. Получившийся в результате раствор солей усиленно взаимодействует с алюминием.
• Сам по себе алюминий – совсем не инертный материал. В месте его контакта со сталью протекают заметные реакции коррозии. Дело в том, что алюминий и нелегированная сталь составляют так называемую гальваническую пару, то есть порча в месте контакта этих двух металлов – лишь вопрос времени.

Биметаллические батареи лишены всех перечисленных недостатков:

• Их прочность такова, что радиаторы гарантированно выдерживают пятикратное превышение обычного для централизованных сетей давления теплоносителя в 10 атмосфер.
• Отличный внешний вид и большое разнообразие форм и размеров.
• Монтировать биметаллические радиаторы будет сложнее, чем алюминиевые, но ненамного – при сопоставимых размерах биметаллический радиатор будет тяжелее примерно в полтора раза чисто алюминиевого.

На сегодня применяют биметаллические радиаторы, изготовленные по двум технологиям:

• Стальной каркас – теплоноситель циркулирует по стальным трубам и не контактирует с алюминием. «Авиационным» металлом лишь прикрыты стальные трубы для улучшения конвекции и внешнего вида батарей.
• Усиленные каналы – использует принцип железобетона (два материала взаимно дополняют и усиливают друг друга). По этой технологии алюминиевые трубы на критичных участках усилены стальными вставками. Следует знать, что при неправильном монтаже эти вставки могут перекрыть просвет трубы.

Особенностью эксплуатации биметаллических радиаторов являются характерные постукивания при нагреве и охлаждении батарей (прочитайте: «Биметаллические радиаторы отопления: какие лучше выбрать «). Дело в том, что алюминий и сталь по-разному расширяются, поэтому в месте контакта наличествуют напряжения.

Использование более эффективной модели

работы батарей

Еще один важный аргумент в пользу замены старых батарей на новые — это улучшенная конструкция последних. В современных моделях площадь теплоотдачи значительно больше, кроме того, производители разработали инновационные детали радиаторов, позволяющие увеличить их производительность. Речь идет о конвекционных окошках в верхней части прибора и вертикальных ребрах.

Подводя итог, отметим, что советы опытных мастеров, приведенные в этом материале, помогут повысить температуру в квартире на 2–4 градуса. Если же справиться с проблемой отопления своими руками не получится, тогда придется прибегнуть к услугам профессионалов. О том, как провести расчет мощности системы отопления и организовать ее монтаж, мы расскажем в одной из следующих статей. Следите за обновлениями сайта и до новых встреч!

Итоги

Не скажешь, что подключение биметаллических радиаторов дело простое. Много тонкостей и нюансов, много подводных камней. Тем не менее, с задачей справиться можно и своими руками. Но можно доверить дело бригаде или одному специалисту. При этом вам также нужно быть в курсе правил установки и требований, чтобы проконтролировать правильность монтажа.

Климатические условия в нашей стране такие, что жильё приходится отапливать на протяжении всей зимы, а также осенью и весной. В связи с этим каждый хозяин загородного дома должен подбирать качественные радиаторы.

Выбор отопительных приборов на современном строительном рынке действительно огромный. На данный момент альтернативой чугунных радиаторов стали биметаллические, алюминиевые и стальные радиаторы. В нашей статье ознакомимся с нюансами монтажа разных видов отопительных приборов.

Приборы водяного отопления

В качестве обогревательных элементов помещений могут выступать:

• традиционные радиаторы, устанавливаемые под оконными проемами и возле холодных стен, например, с северной стороны здания;
• трубные контуры напольного обогрева, иначе – теплые полы;
• плинтусные обогреватели;
• внутрипольные конвекторы.

Водяное радиаторное отопление – самый надежный и дешевый вариант среди перечисленных. Установку и подключение батарей вполне реально выполнить самому, главное, — верно подобрать количество секций по мощности. Недостатки – слабый прогрев нижней зоны комнаты и расположение приборов на виду, что не всегда согласуется с дизайном интерьера.

Все имеющиеся в продаже радиаторы делятся на 4 группы по материалу изготовления:

1. Алюминиевые – секционные и монолитные. На самом деле отливаются из силумина – сплава алюминия с кремнием, являются наиболее эффективными по скорости прогрева.
2. Биметаллические. Полный аналог алюминиевых батарей, только внутри предусмотрен каркас из стальных труб. Сфера применения – многоквартирные высотные дома с центральным теплоснабжением, где теплоноситель подается с давлением свыше 10 Бар.
3. Стальные панельные. Сравнительно дешевые радиаторы монолитного типа, сделанные из листов штампованного металла плюс дополнительное оребрение.
4. Чугунные секционные. Тяжелые, теплоемкие и дорогие приборы с оригинальным дизайном. Из-за приличного веса некоторые модели оснащаются ножками – подвесить такую «гармошку» на стену нереально.

По востребованности лидирующие позиции занимают стальные приборы – они недороги, а с точки зрения теплопередачи тонкий металл мало уступает силумину. Следом идут алюминиевые, биметаллические и чугунные обогреватели. Выбирайте, какие вам больше нравятся.

Конструкция теплых полов

Система напольного обогрева состоит из таких элементов:

• греющие контуры из металлопластиковых либо полиэтиленовых труб, залитые цементной стяжкой или уложенные между лагами (в деревянном доме);
• распределительный коллектор с расходомерами и термостатическими вентилями для регулирования расхода воды в каждой петле;
• смесительный узел – циркуляционный насос плюс клапан (двух— или трехходовой), поддерживающий температуру теплоносителя в диапазоне 35…55 °C.

Узел подмеса и коллектор соединяются с котлом двумя магистралями – подающей и обратной. Нагретая до 60…80 градусов вода порциями подмешивается клапаном в контуры по мере остывания циркулирующего теплоносителя.

Теплые полы – самый комфортный и экономичный способ обогрева, хотя затраты на монтаж в 2—3 раза выше устройства радиаторной сети. Оптимальный вариант отопления изображен на фото – напольные водяные контуры + батареи, регулируемые термоголовками.

Теплые полы на стадии монтажа — раскладка труб поверх утеплителя, крепление демпферной полосы для последующей заливки цементно-песчаным раствором

Конвекторы плинтусные и внутрипольные

Обе разновидности обогревателей похожи конструкцией водяного теплообменника – медного змеевика с насаженными тонкими пластинами – ребрами. В напольном исполнении греющая часть закрыта декоративным кожухом, внешне напоминающим плинтус, сверху и снизу оставлены зазоры для прохождения воздуха.

Теплообменник внутрипольного конвектора установлен в корпусе, находящемся ниже уровня чистого пола. Некоторые модели комплектуются малошумными вентиляторами, повышающими производительность обогревателя. Теплоноситель подается по трубам, уложенным скрытым способом под стяжкой.

Описанные приборы удачно вписываются в дизайн помещения, а подпольные конвекторы незаменимы возле прозрачных наружных стен, целиком сделанных из стекла. Но рядовые домовладельцы не торопятся приобретать эти приборы, поскольку:

• медно-алюминиевые радиаторы конвекторов – удовольствие не из дешевых;
• для полноценного обогрева коттеджа, расположенного в средней полосе, придется ставить обогреватели по периметру всех комнат;
• внутрипольные теплообменники без вентиляторов малоэффективны;
• те же изделия с вентиляторами издают тихий монотонный гул.

Прибор плинтусного обогрева (на фото слева) и внутрипольный конвектор (справа)

Нюансы установки

Встречаются две разновидности биметаллических радиаторов: частично или полностью биметаллические. В первом случае для изготовления вертикальных коллекторов используется алюминий, что требует особенной осторожности во время монтажа.

Существуют следующие требования, как правильно подключить биметаллическую батарею:

• Соединяя арматуру и коллекторы, следует удерживаться от чрезмерных усилий. Как правило, сопроводительная документация содержит подробную инструкцию по установке. Очень удобен в этом отношении динамометрический ключ, позволяющий контролировать прилагаемое усилие.
• При использовании льняной подмотки важно не переусердствовать с ее количеством. Иначе часть усилий уйдет на нее, что в итоге приведет к появлению микротрещин. После попадания в них теплоносителя запуститься процесс отслоения краски. Как результат, рано или поздно появится течь. Лучше всего применить герметик и немного лена. От применения краски в системах, где в качестве теплоносителя выступает антифриз, лучше отказаться. Это приведет к быстрому разъеданию уплотнителя и появлению течи.

• Батарею необходимо монтировать в строго горизонтальном положении. Исключение составляют случаи применения воздухоотводчика, когда для большей эффективности спуска газов допускается некоторое отклонения угла вперед по ходу циркуляции. В обратную сторону делать уклон запрещается, т.к. это нарушает циркуляцию.
• При подвешивании радиатора необходимо использовать три кронштейна: два сверху и один снизу. Верхние элементы принимают на себя всю нагрузку. За счет нижнего крепежа задается нужное направление.
• Чтобы обеспечить эффективный воздухообмен, следует придерживаться следующих параметров: расстояние до пола – от 60 мм, до подоконника — от 100 мм.

В некоторых случаях производителем могут рекомендоваться другие дистанции, в зависимости от особенностей конструкции (отличия обычно касаются нескольких сантиметров). Однако просвет между задней поверхностью батареи и стеной остается неизменным — 30-50 мм.

Особенности и нюансы подключения биметаллических радиаторов отопления

Наиболее оптимальным способом подключения биметаллических батарей отопления является диагональное подключение. Это на самом деле беспроигрышный вариант, который можно рекомендовать практически в любой ситуации. Особенно актуальна такая схема подключения, в случае если устанавливается радиатор из большого количества секций. В самотечных системах не рекомендуется использовать более 12 секций.

В любом случае будет лучше установить 2 батареи по 7 секций, чем одну, состоящую из 14 секций. Боковое подключение не очень сильно отличается от диагонального метода при небольшом количестве секций, как правило, от 4 до 8. При дальнейшем увеличении количества секций эффективность диагонального подключения начинает существенно превосходить нижнее и боковое подключения.

Очень важное замечание касается краски и эмали, использованной для покрытия биметаллического радиатора. Выполняя подключение биметаллических батарей необходимо быть максимально аккуратным, чтобы не повредить краску

Если при установке вы повредите краску, то с течением времени она может начать отслаиваться под воздействием воды или даже просто от влаги из воздуха.

Схемы подключения биметаллического радиатора.

Чтобы избежать таких неприятных последствий, необходимо оперативно замазать сколы, дефекты, царапины и прочие повреждения аналогичной эмалью или краской, чтобы предотвратить расширение повреждений и отслаивание краски. Было бы очень хорошо иметь под руками краску, предназначенную для вашего радиатора отопления. По возможности ее обязательно стоит купить.

Необходимо не допустить и других возможных повреждений. Именно поэтому лучше, если подключение радиаторов отопления будет выполнять опытный мастер, который ранее работал с подобным оборудованием. Часто целлофан, в который завернуты биметаллические радиаторы, не снимается до самого завершения работы по их монтажу и подключению.

Как рассчитать количество секций?

Для того чтобы получить точный расчет, лучше, конечно, доверить эту работу специалистам. Если же вы решили проводить монтаж биметаллического радиатора самостоятельно, то вы должны знать особенности подсчета.

Потребуется два показателя: площадь жилого помещения и уровень мощности выбранной модели батареи. Мощность биметаллических радиаторов отопления производители указывают в паспорте прибора. Величину площади надо разделить на 10. Это необходимо для расчета по 1 кВт на 10 кв.м. Полученное число следует разделить на мощность биметаллического отопительного устройства. Полученное в результате деления число надо округлить до целых (в большую сторону). Это позволяет получить информацию о нужном количестве секций.

Порядок монтажа

Работы по установке биметаллических батарей должны производиться в определенной последовательности:

• размечаем места для установки кронштейнов на стенке;
• кронштейны закрепляем дюбелями и цементным раствором (если речь идет о железобетонной или кирпичной стене) или двусторонним креплением (если это гипсокартонная перегородка);
• ставим батарею строго горизонтально на установленные уже кронштейны;
• подсоединяем радиатор к трубам, устанавливаем краник или термостатический клапан;
• ставим воздушный клапан вверху радиатора.
