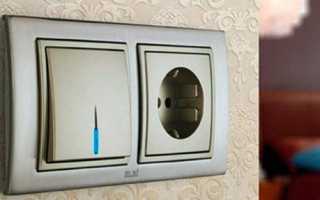

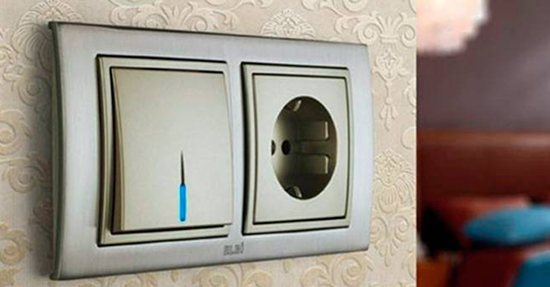

Высота установки розеток и выключателей: где и как правильно расположить

Выключатели и розетки — это необходимые элементы в каждой комнате. Они позволяют управлять освещением и подключать электрические приборы к сети, поэтому их расположение должно быть наиболее удобным. Однако многие забывают, что эти элементы — выходы проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально удобным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Одним из самых надежных является евростандарт, который повсеместно применяется в Европе.

Рекомендуемая высота установки розеток и выключателей от пола: нормы и правила ГОСТ и ПУЭ

Расположение электрической розетки или выключателя света, которое рекомендуется согласно стандартам и правилам ПУЭ, ГОСТ и СНиП, является индивидуальным в зависимости от различных особенностей.

Размещение розеток и выключателей зависит от:

• Назначения устройства;
• Характеристик помещения.

Многие правила, по которым устанавливают элементы электрической сети в квартире, остались еще с советских времен. Например, для установки выключателя, в любой комнате расстояние от двери со стороны ручки до выключателя должно быть не более 20 сантиметров. Это обеспечивает наиболее удобное использование данного устройства.

В настоящее время, уровень или размеры по которому должны ставить розетки и выключатели, приравнивают к так называемому евростандарту. Приставка евро, появилась после того, как в квартирах стали делать ремонт в стиле евро. Данный «стандарт», подразумевает располагать электрооборудование по определенным правилам.

Например, нормативы расположения розеток в различных комнатах должны соответствовать: стандартная высота розеток на стене, от пола составляет 25 – 30 см. Высота выключателей 85 – 90 см от уровня пола.

Если говорить о том, какое расстояние должно быть согласно правилам ГОСТ и ПУЭ, то стоит отметить, что в данных документах оговорены требования размещения розеток и выключателей для определенных видов помещений.

Все правила, нормативы и стандарты, рассчитаны на обеспечение максимальной безопасности при использовании электрооборудования.

Например, для монтажа выключателей в ванной комнате, расстояние от двери душевой кабины должно быть не менее 60 см. Штепсельные розетки на кухне следует установить не ближе чем 50 см от газопровода.

Так же, к этим правилам относят и рекомендации при установке. Которые указывают на вид помещения, в котором будет монтироваться устройство, вид учреждения (детские сады, школы, офисные и общественные здания).

Виды выключателей

Бытовые выключатели вместе с розетками составляют комплекс электрического оборудования в жилых и общественных зданиях.

По способу установки выключатели бывают накладными и встроенными. Монтаж устройств происходит таким же образом, что и установка розеток.

Рассматривая весь ассортимент выключателей на рынке электротехники, можно различить устройства по принципу их работы:

1. Клавишные.
2. Поворотные.
3. Кнопочные.
4. Датчики движения.
5. Сенсорные.
6. Беспроводные.
7. Диммеры.

Клавишные

Самые распространённые устройства — клавишные выключатели. Они просты в обращении. Их внешняя форма исполнения может быть различного дизайна. Стандартные приборы изготавливают в виде одно-, двух- и трёхклавишной конструкции. С их помощью можно включать определённые группы лампочек в потолочных и стеновых навесных осветительных приборах (люстры, бра). Монтировать и менять выключатели такого типа легко и просто.

Поворотные

Эти устройства давно не производят. Их можно встретить в старых домах, производственных помещениях. Нужно заметить, что поворотные включатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн приборов оставляет желать лучшего. Их работа сопровождается громкими щелчками.

Кнопочные

Принцип устройства заключается в том, что под клавишей установлен микровключатель. Включение света осуществляется бесшумным нажатием пальцем на верхнюю панель прибора.

Датчики движения

Выключатели с датчиками движения устанавливают в проходных помещениях (коридорах, лестничных клетках). Они могут быть прямолинейного действия, с большим углом наблюдения, и круговые — с обзором на 360о.

На приборе установлен таймер, с помощью которого устанавливают время включения света. Использование таких устройств приносит значительную экономию затрат электроэнергии и существенно продлевают срок службы лампочек.

Сенсорные

Встроенная микросхема под верхней панелью выключателя срабатывает при лёгком касании рукой поверхности прибора. Применение таких устройств исключает возникновение короткого замыкания, что влияет на увеличения срока службы ламп.

Беспроводные

В корпусе выключателя вмонтирован приёмник инфракрасного излучения, связанного с реле. Посланный сигнал в виде луча инфракрасного спектра из пульта управления «заставляет» реле размыкать или смыкать контакты.

Радиус действия пульта — от 20 до 25 метров. С помощью этой системы управляют освещением из любого места помещения.

Диммеры

Выключатели оборудованы датчиками, реагирующими на степень естественного освещения комнаты. При начинающихся сумерках или облачной погоде, датчик посылает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.

На какой высоте делать розетки на кухне

Правильно расположенные розетки на кухне, позволяют повысить удобство использования и функциональность данного объекта. Для того, чтобы сделать все правильно, следует обратить внимание на несколько важных параметров.

Особенности размещения устройств на кухне:

• Количество розеток;
• Высота расположение устройств.

В первую очередь, для того чтобы определить нужное количество розеток на кухне, необходимо при проведении ремонтных работ, составить список электрооборудования, которое надо подключить к электросети.

К таким объектам относят: розетка для стиральной машины (если данная устанавливается на кухне), для посудомоечной машины, отдельная розетка для холодильника, силовые розетки для кухонных электрических варочных панелей (электроплиты) или духовок, и несколько розеточных групп для подключения различных бытовых устройств (блендер, миксер или микроволновая печь).

Разобравшись с количеством устройств, необходимо продумать четкий план розеточных линий и групп. Например, для подключения холодильника устанавливается отдельная розетка, так же отдельными должны быть и розетки для мощных бытовых электроприборов (например, посудомоечной машины). Для них подключения используют не только мощные розетки, но и проводники, способные выдержать большие нагрузки.

Для обеспечения безопасности, бытовые приборы, работающие с водой, подключают в распределительном щитке через УЗО.

Разобравшись количеством бытовых устройств и розеток для их подключения, нужно правильно их расположить на кухне. Для этого, составляют схему расположения электроприборов и устройств. Непосредственно на стенах производится разметка для установки розеток на уровне(25 – 30 см от пола). Это делается, для удобства подключения, так как большинство приборов не оснащены длинными кабелями для подключения к сети.

Согласно правилам ПУЭ, не рекомендуется подключение силового электрооборудования посредством переносок и удлинителей.

Правильным размещением розеток над столешницей является высота до 15 см от нее. Не рекомендуется устанавливать розетки, в непосредственной близи от раковины (над ней или под ней), так как если в розетку попадет вода, то происходит короткое замыкание.

Зоны снабжения электроэнергией

Присутствует необходимость разбить квартиру на зоны снабжения электроэнергией. Рисуем на плане расстановку собственных розеток, люстр, а потом полагается разбить на линии:

1. Освещение квартиры. Если брать советы профи, эту линию рекомендуют сегментировать жёстко – по автомату на помещение.
2. Розетки жилых комнат выделяются в единую линию. Профи рекомендуют разбить по количеству помещений.
3. Отдельно идут штепсельные розетки для кухни. Здесь профи говорят, что сечение жилы должно составлять 6 квадратных миллиметров по меди, мощность кабеля – 10 кВт (46 А). Сообразно потребуется розетку в магазине выбирать. На 10 А (стандартная для жилых домов) не подойдёт.
4. Розетки коридора рекомендуется выделить в единую группу.
5. Допускается уменьшать число линий до двух в обоснованных случаях (потребление, число помещений). Розетки жилых помещений все равно рекомендуется выполнить обособленно.

Прокладка проводки нормируется исключительно для ванной комнаты, где в зонах 0, 1 и 2 должны присутствовать лишь провода, необходимые для питания. Не отменяются ограничения по питанию, описанные выше. Что касается прочих помещений, прокладка проводки не нормируется, если кабель упрятан в каналы, плинтусы, коробки, наличники и пр. Прокладка на изоляторах проводится не ниже 2 метров от пола. Проход через перекрытия выполняется в специальных трубах, каналах, чтобы осталась возможность проводку поменять. Допускается скрыто класть провода в штрабы, что выполняется на практике, когда ищут способы подключения розеток.

Расположение в ванной комнате розеток: особенности

Монтаж и расположение розеток в ванной комнате, требует максимума внимания и знания, определенных правил. Это обусловлено высокой влажностью воздуха в данном помещении, и наличии воды.

Параметры правильного монтажа розеток:

• Качество проводки;
• Правильный подбор розеток;
• Подача электричества от щитка с защитой.

В первую очередь, перед началом монтажных работ электрической проводки и элементов питания бытовых приборов, необходимо правильно выбрать все элементы конструкции. Проводка, должна быть хорошо изолированной и лучше всего, если она будет располагаться скрытно. При условии, что монтаж проводки срытым способом невозможен, необходимо обеспечить защиту проводников от влаги и конденсата.

Розетки и выключатели, которые устанавливаются непосредственно в ванной комнате, должны быть защищены от влаги и соответствовать нормам защиты не ниже IP – 65. Данные устройства, предполагают наличие защитных резиновых прокладок между элементами устройства.

К элементам безопасности, относят и подключение проводников в щитке посредством устройства защитного отключения (УЗО). Данное устройство, мгновенно отключает электропитание, после того, как зафиксирует небольшие утечки (миллиамперы) электрического тока.

Для того, чтобы розетки в ванной комнате разместить правильно, ее разделяют на 4 области. Первая область, непосредственный контакт с водой, вторая предполагает установку нагревателей воды, в третье можно размещать осветительные приборы, и в четвертой области с наименьшей вероятностью попадания воды устанавливают розетки.

Высота установки розеток, зависит от длины кабелей устройств, подключаемых к электросети.

Для подключения мощных приборов (например, стиральная машина), проводится отдельная розетка, для подключения электрических приборов малой модности (например, фен), можно устанавливать группу розеток с применением одного наличника. Высота установки розеток в ванной комнате должна быто не менее 0,6 м от уровня пола.

Виды розеток

В России в общественных зданиях используется электросеть, напряжением 220 — 240 вольт. Это объясняется тем, что сила тока не превышает 16 А. Розетки служат для подключения бытовой и офисной техники. Обычно фурнитура имеет два гнезда (0 и фаза). Для подключения мощных потребителей (до 3,5 кВт) в корпусах розеток устанавливают дополнительную клемму заземления.

Тип установки и виды розеток

Розетки различают по типу установки:

• Накладные.
• Встроенные.

Накладные

Накладная фурнитура применяется для наружной электропроводки. Применяют такие формы корпусов в помещениях с размещенной проводкой по поверхности стенового ограждения. Наружная прокладка проводов устраивается в помещениях с деревянными стенами или в офисах, сданных в аренду. Новый арендатор стремится приспособить электропроводку для своих нужд. Провести наружную проводку гораздо легче, чем штробить стену и делать косметический ремонт помещения.

Основание розетки имеет монтажные отверстия под шурупы или дюбели. Закрепив клеммную площадку, к ней подсоединяют провода. Затем привинчивают корпус розетки. Накладные устройства обычно изготавливают в одиночном исполнении.

Встроенные

Клеммный разъём розетки для скрытой проводки помещают в коробку, утопленную в стену. В стене сверлятся или пробиваются перфоратором круглые отверстия, в которые вставляют коробки с проводами. Кроме двух жил электрической сети, может быть подведен третий провод заземления.

Корпуса фурнитуры могут иметь несколько пар разъёмных отверстий. В продаже есть одиночные розетки, которые можно группировать, заключая их в общую декоративную рамку.

Такие группы электрических разъёмов устанавливают как горизонтально, так и в вертикальном положении. Помимо этих видов утопленных разъёмов, существуют выносные розетки. По внешнему виду они ничем не отличаются от обычных встроенных моделей. Особенностью выносной конструкции заключается в том, что в стене скрыта катушка с проводом. Разъём вынимают из гнезда и вытягивают его на требуемую длину — до 3 метров и более.

Дополнительные опции

В торговой сети предлагают розетки с различными дополнительными функциями — корпуса с подсветкой, выталкивателем вилки, влагозащитной крышкой и другие.

Кроме того, розетки оснащают устройствами защитного отключения, которые отключают питание при обнаружении несанкционированной утечки электроэнергии. Фурнитура с таймером отключает подачу тока в заданное время. Это удобно для подключения обогревателей и других бытовых приборов без своего устройства. Силовая розетка может высвечивать на своей панели количество потребляемой энергии в ваттах.

Есть конструкции с замковым приспособлением, которые закрывают контактные отверстия. Их применяют там, где могут находиться маленькие дети. Фурнитура может иметь USB вход для подзарядки гаджетов.

Розетки иного назначения

В группы разъёмов включают розетки с гнёздами подключения кабельного интернета и телесигнала. Такие конструкции устанавливают также в одиночном исполнении.

Установка выключателей и розеток по евростандарту в спальне

Спальня, это помещение, которое предназначено для отдыха. Поэтому расположение розеток, розеточных групп и выключателей необходимо внимательно продумывать. Данное условие обеспечит максимальное удобство их использования.

Грамотное устройство элементов цепи в спальне:

• Выключатель возле двери;
• Блоки розеток у прикроватных тумбочек;
• Для телевизора;
• Несколько свободных розеток.

В первую очередь, для правильного расположения розеток в спальне, определяются с дизайном и расположением мебели. После этого, составляют план установки самих розеток или розеточных групп.

Размещенный возле двери выключатель, в первую очередь обеспечивает удобство его использования, так как при входе в помещение в темное время суток, первым делом включается общее освещение. Так же, установленный возле двери выключатель, соответствует правилам ПУЭ.

Возле прикроватных тумбочек, обычно размещают блоки розеток. Обусловлено это возможностью подключения различных зарядных устройств для гаджетов, подключение дополнительного освещения (если вы собрались вешать бра питающегося от розетки), и розеткой для интернет соединения.

Сколько розеток нужно, можно узнать, посчитав предположительное количество подключаемых устройств.

Для подключения телевизора, используют блок розеток, в который входят силовые и телевизионные розетки. Свободные розетки, позволят подключать различные устройства.

Официальные правила расположения

Розетка и выключатель могут устанавливать как угодно, за исключением опасных мест – ванны, кухни и других комнатах, где есть газ и вода. Для регулирования расположения этих точек в опасных помещениях издано несколько документов:

• ГОСТ Р 50571.11-96;
• СП 31-110-2003;
• Правила Устройства Электроустановок.

Обязательно стоит ознакомиться с этими документами, если вы самостоятельно занимаетесь ремонтом. Жилищные службы могут проверить вашу квартиру на соответствие стандартам, если у вас произойдет авария, короткое замыкание. И если окажется, что вы нарушили установленные правила, могут назначить штраф или отказать в выплате страховой суммы.

Установка розеток и выключателей по евростандарту (видео)

Используя данную информацию, вы легко сможете выбрать количество и качество розеток и выключателей. В остальном, все зависит от ваших предпочтений.

Комментарии

0 Валя 29.01.2018 06:17 У нас в доме все розетки находятся на высоте около 1 метра над полом. Считаю такое расположение оптимальным. У знакомых установлены значительно ниже, около 30 см над полом. Удобно, но опасно.

Цитировать

0 Петр 28.01.2018 06:31 20 см от пола- это значит, что надо каждый раз наклоняться, чтобы вставить/выдернуть вилку. Явно неудобно. Ну и еще для себя понял, что не бывает дома много розеток. В маленькой комнате поставил 4 группы по 4 розетки и все равно для каких-то приборов их не хватает. Ну и сечение провода 2,5 для простых, естественно, надо.

Цитировать

0 Владислав 23.01.2018 06:22 Цитирую Валентин:

Долго мучился этим вопросом, в итоге разместил все розетки дома на высоте 20 см от пола. Сейчас не жалею, очень удобно и в глаза не бросаются. Единственный минус — маленькие дети, но с этим тоже все придумано. Продаются специальные пластиковые заглушки.

Цитировать

0 Даниил 06.12.2017 06:21 Не знал что по высоте есть какие-то правила. По мне так основное это располагать розетки подальше от воды и огня если на кухне, а в остальном можно устанавливать да где угодно лишь бы безопасно было.

Цитировать

0 Валентин 04.12.2017 06:54 Долго мучился этим вопросом, в итоге разместил все розетки дома на высоте 20 см от пола. Сейчас не жалею, очень удобно и в глаза не бросаются. Единственный минус — маленькие дети, но с этим тоже все придумано. Продаются специальные пластиковые заглушки.

Цитировать

Обновить список комментариев RSS лента комментариев этой записи

Полезные советы

Перед тем, как делать расстановку мебели и бытовой техники, нужно разработать проект устройства электропроводки в помещениях нового дома или ремонтируемой квартиры.

Нужно установить размеры по горизонтали и вертикали положения розеток и выключателей. В каждом случае определить модели и типы РиВ.

Полезно составить спецификацию электрической фурнитуры. Это поможет сориентироваться при закупке РиВ — как в модельном, так и в ценовом формате

Если в доме есть маленькие дети, учесть это обстоятельство при определении высоты расположения тех или иных моделей РиВ.

Датчики движения и диммеры могут существенно сэкономить сумму оплаты за электроэнергию.

Структура вертикальных ограждений помещений поможет выбрать тип установки устройств электропитания — накладные или встроенные РиВ.

Заключение

Выбор высоты установки розеток и выключателей влияет не только на безопасность жильцов, но и обеспечивает комфортное пребывание в доме или квартире. Выбор высоты розеток и выключателей можно соотносить с «евростандартом» или другими требованиями, главное, чтобы высота установки отвечала двум вышеуказанным условиям — безопасности и комфорту.
