Дефлекторы для вентиляции: виды, принцип действия, расчет необходимого количества и мощности

Грамотно спроектированная вентсистема помещения – залог здорового микроклимата. Одно из приоритетных условий естественной циркуляции воздуха – наличие тяги. Для нормализации давления часто используют вентиляционный дефлектор – прибор усиливает подсос из вентканала за счет ветрового напора.

Несмотря на простоту конструкции и доступность цены, такой колпак существенно повышает тягу. Единственная сложность – выбор оптимального варианта среди многообразия предложений.

Мы поможем вам разобраться в этом вопросе. В статье представлен подробный обзор устройств и принципов работы различных дефлекторов, приведены практичные рекомендации по выбору и монтажу колпаков.

Чтобы вам было проще определиться с моделью и понять очередность установки воздушного “побудителя”, мы подготовили тематическую фото- и видео-подборку.

Задачи дефлекторов и их предназначение

Ветер оказывает существенное влияние на эффективность и работу вентиляционной системы. В летний период времени из-за повышения температуры внешней среды ее показатели сравниваются с температурным режимом внутри дома. При этом снижается тяга, сокращается циркуляция воздуха.

Влияние описанных негативных погодных факторов можно существенно снизить, направляя их на благо работы вентиляционной системы. Для этого используются специальные аэродинамические устройства — дефлекторы, работающие по принципу Бернулли. Для наилучшего выполнения своего предназначения – увеличения силы тяги внутри вентсистемы путем использования воздушного напора, их устанавливают на выходы труб в их верхней точке. Подобные приспособления можно увидеть на крышах общественных и административных зданий, домов, гаражей, на трубах из подвалов и цоколя.

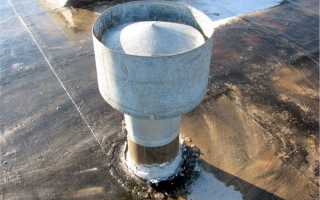

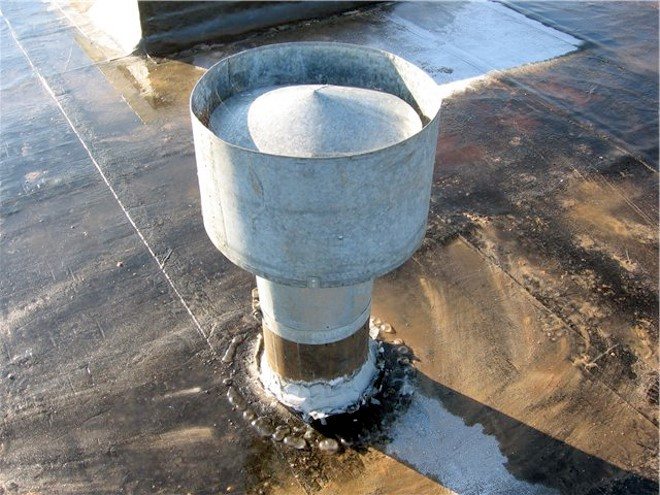

Дефлекторы могут быть установлены даже на крыше гаража

Зачем нужен дефлектор? У него есть несколько ключевых функций:

1. Защита вентиляционных каналов от попадания загрязнений, а также птиц извне. Частички мелкого мусора, жира и пыли накапливаются на стенках труб, уменьшая со временем их внутренний диаметр, снижая срок эксплуатации.
2. Препятствие для атмосферных осадков.
3. Активация и усиление тяги. Описываемый прибор увеличивает КПД вентиляционной системы на 20%.
4. Искрогаситель. Для поддержания противопожарной безопасности устанавливают дефлектор на дымоход.

Зачем нужен дефлектор

Для лучшего понимания вопроса мы приводим данные из справочной литературы. Величина местного сопротивления потоку воздуха в системах вентиляции определяется безразмерным коэффициентом ξ. Чем больше его значение, тем сильнее фасонный элемент — зонт, колено, затвор — замедляет движение газов по трубопроводу.

Применительно к нашим случаям коэффициент составляет:

• на выходе воздушного потока из открытой трубы любого диаметра ξ = 1;
• если канал накрыт классическим колпаком, ξ = 1.3-1.5;
• на трубе установлен зонт Григоровича с диффузором (расширение сечения), ξ = 0.8;
• насадка Волпера цилиндрическая либо звездообразная «Шенард», ξ = 1;
• дефлектор типа ЦАГИ, ξ = 0.6.

Здесь нет никакой ошибки — даже при свободном выбросе из шахты воздушная струя преодолевает локальное сопротивление от внезапного расширения. Источник: «Справочник по теплоснабжению и вентиляции», издание 1976 г.

Итак, дефлектор — это насадка, которая под действием ветра создает разрежение на выходе из вертикального вентканала и таким образом уменьшает аэродинамическое сопротивление потоку. То есть, выступает усилителем тяги.

Вдобавок вытяжное устройство решает такие задачи:

• защищает воздуховод от осадков;
• не позволяет ветру задувать внутрь трубы;
• препятствует возникновению обратной тяги (опрокидывания).

Принцип действия любого дефлектора основан на двух эффектах: разрежении от ветровой нагрузки и выбросе (увлечении) медленного газового потока более быстрым. Хотя некоторые зарубежные производители реализуют механический стимул — просто оснащают зонт электрическим вентилятором. Мы рассмотрим устройство каждой конструкции отдельно.

В этом ракурсе хорошо видно, что сечение нижнего патрубка насадки не уменьшается, значит, скорость и давление газов не изменяется

В интернете работу подобных колпаков часто объясняют действием закона Бернулли либо эффекта Вентури. Оба физических явления предполагают сужение воздуховода, ускорение потока и падение давления. В действительности дефлекторы не уменьшают сечение канала (смотрите выше на фото) — разрежение создается исключительно силой ветра.

Как работают?

Как и у всего гениального, принцип функционирования ветровых колпаков весьма прост. Ветер, ударяясь об его корпус, рассекается диффузором, после чего показатели давления внутри цилиндра снижаются, а тяга в самой вытяжной трубе, наоборот, увеличивается.

Принцип работы

Поэтому логично, что между сопротивлением устройства и тягой внутри каналов существует прямая зависимость.

По мнению специалистов, установка дефлекторов на крышу должна производиться с небольшим уклоном к горизонтальной поверхности, таким образом, повышается качество их работы.

На эффективность дефлекторов влияет: конструктивные особенности и форма, габаритные размеры, высота, на которой смонтировано приспособление.

Однако при всех своих положительных сторонах дефлекторы не лишены и определенных недостатков: при вертикальном направление ветра происходит соприкосновение воздушной массы с верхним участком приспособления, при этом отработка не может полноценно выбрасываться во внешнюю среду. Для исключения подобных явлений принято использовать вариации с двумя конусами. Также следует отметить, что в холодное время года дефлекторы требуют особенного контроля, их конструкция может быть нарушена из-за образовавшейся наледи.

Что это такое?

Механизм воздухообмена в любом помещении обусловлен системой элементов, которые обеспечивают многофункциональность ее работы: приток и отток, подогрев, озонирование и многое другое. Немаловажную роль в этом играет бесперебойная работа вытяжной вентиляции, которая поддерживается за счет усиления тяги. Приспособление, которое создает необходимую тягу, используется повсеместно. В самом упрощенном виде оно представляет собой колпак, которым оканчивается дымоход.

Причем это не просто зонт для защиты от птиц, бабочек и листьев, а устройство аэродинамического типа, которое выполняет следующие функции:

• создает защиту для вентиляционных ходов;
• способствует бесперебойной тяге всей вентиляционной системы;
• активизирует работу вентмеханизмов.

Вентиляционный дефлектор – это весьма полезное устройство

Единственное, что нужно принимать во внимание при его использовании – это особенности газового отопительного прибора, который установлен в доме или бане, а также кровельный материал, используемым для покрытия крыши

Как устроен?

Устройство дефлектора достаточно стандартно, каждая из его разновидностей состоит из следующих элементов: специальных стаканов, фиксаторов для удержания на поверхности крыши, а также патрубка. При этом нижний стакан-цилиндр имеет ровное строение, а внешний – расширен к низу. Они надеты друг над другом, а наверху установлена крышка. Верхняя часть каждого цилиндра завершается отбоями в виде колец, помогающих изменять направленность воздушных потоков.

Установка отбоев производится так, чтобы наружные воздушные потоки осуществляли подсос через свободное пространство между кольцами и убыстряли вывод отработки из вентиляции.

Можно ли изготовить ротационный дефлектор своими руками

Более простые виды дефлекторов, применяемые на практике давно, мастеровитые домохозяева нередко изготавливают самостоятельно. В принципе, технически подкованный человек с этой работой справиться сможет. Правда, для этого потребуется разработать рабочий чертеж будущей конструкции, грамотно снять замеры, разработать схему монтажа дефлектора.

Касательно турбированной вариации не все так просто – она технически более сложная конструкция. Поэтому, практически всегда, приняв решение использовать именно ротационную модель, приобретают ее в виде профессионально изготовленного изделия.

С этим читают

• Использование вентиляционных турбодефлекторов
• Обратная тяга в дымоходе
• Виды колпаков на трубу дымохода и монтаж элемента своими руками
• Коаксиальный дымоход для газового котла
• Размеры и монтаж труб для бани
• Какие размеры сэндвич трубы лучше использовать для дымохода
• Дымоход в гараже через стену: этапы обустройства
• Недостатки полипропиленовых труб в отоплении дома
• Почему дымоходы загрязняются сажей и как избавиться от неё самостоятельно
• Как собрать простой дымоход из нержавейки

Особенности подбора

Несмотря на несложное строение и принцип работы, на практике применяется достаточно много разновидностей ветровых колпаков. При выборе оптимальной для ваших условий модели оценивают следующие показатели:

• материал, из которого она изготовлена;
• принцип работы;
• отдельные особенности конструкции.

Материал изготовления

Изготавливают описываемые приспособления из оцинкованной стали, пластика, нержавейки, алюминия и даже меди. Они могут различаться по своей конструкции. Если выбрать простую модель, то не составит труда изготовить дефлектор своими руками. С точки зрения практичности и оптимального соотношения цена/качество разумно выбирать изделия из оцинковки или алюминия. Модели из меди в реальной жизни встречаются не часто по причине своей достаточно высокой стоимости. Чистый пластик, ввиду своей хрупкости, мало распространен, чаще всего из этого материала изготавливается цокольный дефлектор. Отменными прочностными характеристиками и декоративной привлекательностью обладают модели из металла с пластиковым покрытием или его аналог для вентиляционной системы подвала. Дефлектор на дымоход выполняется исключительно из металла.

Разновидности по принципу работы

Статические. Простейшие и наиболее распространенные конструкции, которые часто собираются пользователями собственноручно. Устанавливаются на вентиляционных каналах в многоэтажных домах, крышах небольших предприятий.

Турбодефлектор для вентиляции. В их конструкцию включена система вращающихся лопастей. Головка такого прибора пребывает в активном состоянии, а основа статична.

Турбодефлектор своими руками сделать намного сложней. При отсутствии определенных знаний и умений лучше не рисковать, а приобрести уже готовый вариант.

Статичный ветровой колпак с эжектируемым вентилятором. Пример современных разработок, подразумевает установку статичного колпака, прямо под которым располагается вентилятор, включаемый только когда специальный датчик фиксирует падение тяги.

Дефлектор-флюгер. Над шахтой вентканала устанавливается вращающийся колпак – флюгарка, вращающаяся по направлению ветра, что помогает ветровым потокам устремляться в нужном направлении.

Разновидности

Даже одинаковые по своему принципу работы дефлекторы могут иметь ряд конструктивных отличий. Ниже мы привели описание наиболее распространенных моделей.

Нюансы монтажа колпаков ветрового побуждения

При установке дефлектора следует руководствоваться нормами СНиП.

Основное внимание уделяется высоте вентиляционной трубе и колпака:

• от 500 мм над парапетом/коньком крыши, если воздуховод удален от вершины кровли на 1,5 м и менее;
• вровень с коньком или выше, если дистанция от вентканала до парапета составляет 1,5-3 м;
• не ниже линии отклонения, проведенной под углом 10° от конька вниз, при условии удаленности трубы больше 3-х м.

На плоской крыше дефлектор устанавливается на высоте 50 см и выше.

При размещении вентиляционной шахты рядом с дымовой трубой, надо соблюсти одинаковую высоту воздуховодов. Если эти требованием пренебречь, то печной дым может поступать в помещение

Дополнительные нюансы установки:

• недопустим монтаж в области аэродинамической тени соседних строений;
• дефлектор размещается в зоне свободного обдува, оптимально, если колпак является наивысшей частью кровли.

Установка насадки круглого сечения на квадратный воздуховод осуществляется через переходной патрубок.

Требования и методика монтажа дефлектора на дымоход котла описаны в этой статье.

Некоторые популярные модели

Чаще всего на практике можно встретить следующие разновидности дефлекторов:

• Григоровича – простейшая конструкция, представляющая собой объединенные в единую «тарелку» пару зонтов, устанавливается она над обтекающей стенкой канала. Именно подобные простейшие варианты чаще всего можно встретить над крышами гаража, подвала, небольшого частного дома. Дефлектор Вольперта-Григоровича – более усложненная вариация описанного ранее устройства, состоит из объединенных воедино диффузора, обратного конуса и крышки;
• дефлектор ЦАГИ. Подразумевает использование специальной насадки – вентиляционного колпака, который способен усилить тягу. Из-за сложностей очистки подобная модель обычно используется исключительно для вентиляционных систем, для отвода продуктов горения она не подходит;
• Astato – статодинамический дефлектор, выпускаемый одноименным французским концерном. Тяга усиливается не только за счет силы ветра, но и благодаря встроенному вентилятору;
• Турбовент – ротационный дефлектор, состоящий из подвижной основы и головки, представляющей собой вращающуюся турбину;
• дефлектор Ханжонкова. Представляет собой дополнительную стенку, устанавливаемую вокруг трубы, также конструкция дополняется тарелкообразным дождевиком – вытяжным зонтом;
• н-образный дефлектор – конструкция, используемая преимущественно промышленными предприятиями для улучшения свойств вентиляционных и дымоотводящих систем. Одна из ключевых особенностей конструкции – отсутствие защитного колпачка.

Какой дефлектор выбрать

Если вы хотите установить колпак — усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях — дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.

Размер насадки выбирайте по диаметру вытяжного ствола. Если из дома выведена прямоугольная шахта, подбор делается по эквивалентному круглому сечению. То есть, необходимо сделать расчет поперечника канала, потом взять круг аналогичной площади. При установке используется адаптер.

Рекомендации по выбору различных дефлекторов:

1. При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков — ротационный или флюгер.
2. Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир — обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
3. Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.

Дефлекторы Astato приобретайте по желанию — усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.

Габаритные размеры

Осуществив подбор устройства по типу материала и конструктивным особенностям, следует вычислить размеры дефлектора, который вам подойдет. В таблице ниже приведены основные из них на примере насадки ЦАГИ.

Стандартные размеры насадки ЦАГИ

Если выше нет значения, отвечающего параметрам (диаметру) вашего вентканала, расчет дефлектора выполняется по следующему принципу:

• Ширина диффузора = 2*диаметр канала;
• Размер зонта (ширина) = 1,8*диаметр канала;
• Общая высота устройства=1,7*диаметр канала.

Можно воспользоваться следующей схемой для расчета всех элементов в зависимости от выбранного диаметра трубы:

Чертеж дефлектора с расчетами величин элементов

Изготовление своими силами

Технологию сборки колпака предлагаем пояснить на примере насадки типа ЦАГИ. Детали вырезаются из оцинкованной стали толщиной 0.5 мм, между собой скрепляются заклепками или болтами с гайками. Конструкция вытяжного элемента представлена на чертеже.

Для изготовления понадобится обычный слесарный инструмент:

• молоток, киянка;
• ножницы по металлу;
• дрель электрическая;
• тиски;
• приспособления для разметки – чертилка, рулетка, карандаш.

Ниже в таблице указаны размеры деталей дефлектора и окончательный вес изделия.

Справка. Наиболее «ходовые» диаметры вентиляционных каналов – 100 либо 110 мм, когда вытяжка сделана пластиковой канализационной трубой.

Раскрой нижнего стакана — расширяющегося диффузора

Готовый дефлектор насаживается на оголовок, нижний патрубок стягивается хомутом. На квадратную шахту придется сделать или купить переходник, чей фланец прикрепляется к торцу трубы.

Монтаж

Чтобы поставить ротационную турбину нет нужды обладать какими-либо серьезными знаниями или навыками. Изделие обладает малыми размерами и массой. Его монтаж сможет осуществить всего один человек. В среднем на монтирование турбодефлектора у вас уйдет от силы два часа. Монтаж изделия выполняют в самом высоком месте кровли и вдоль конька. Дистанция до других дефлекторов должна соответствовать, как минимум, четырем метрам.

Чтобы исключить попадания внутрь снега изделие нужно монтировать на достаточной высоте. В самих воздуховодах допустимо применение задвижек для регулирования вентиляционных процессов.

Помните, что уровень температуры внутри канала не должен быть больше ста градусов. Для отвода газов с высокой температурой, нужно использовать специальные насадки.

Ротационные турбины допустимо создавать своими руками. Для этого нужен чертеж прибора. Для создания прибора не потребуется владеть серьезными навыками и знаниями. Прибор можно также приобрести. На рынке очень много компаний предлагающих свои изделия. Прежде, чем покупать детально изучите рынок. Помните, что каждый производитель утверждает, что его продукция лучшая. Это далеко не всегда так.

Лучшие турбодефлекторы

Турбодефлектор металлический оцинкованный, D 100 мм

Производство Россия, модель изготавливают из качественной оцинкованной стали толщиной в 0,45 мм, что делает ее легкой. Таким образом лопасти изделия вращаются даже при малейшем потоке ветра, увеличивая естественную тягу в вентиляционных тоннелях до 20%. За счет использования качественных материалов при изготовлении, срок эксплуатации достигает 15 лет. Конструкция прекрасно защищает от попадания природных осадков, мусора в вентиляцию.

Турбодефлектор металлический оцинкованный, D 100 мм

Достоинства:

• внешний вид;
• эффективно работает, независимо от того в какую сторону дует ветер;
• долгий период эксплуатации;
• легко устанавливается;
• прекрасно работает даже при больших минусах на улице;
• для работы на требуется дополнительная энергия.

Недостатки:

• цена высокая.

Дефлектор крышный/ТД-150

Производителем турбодефлектора ТД-150, является Россия, используется модель на крышах жилых помещений, производствах, гаражах, подвалах, туалетах, количество устанавливаемых колпаков зависит от площади объекта. Устройство идеально подойдет, как дымовая насадка для дымоходных систем. В качестве материала для изготовления используют оцинкованную или нержавеющую сталь. Благодаря установке турбодефлектора тяга вентиляционных систем увеличивается до 20%, для получения более качественной работы устройства, рекомендуют устанавливать на трубы вентиляционных каналов, расположенных слегка под наклоном.

Дефлектор крышный/ТД-150

Достоинства:

• вид устройства довольно симпатичный;
• работает тихо, но эффективно;
• металл из которого изготавливают;
• увеличение тяги на 20%;
• хорошая защита шахт от различного мусора и осадков.

Недостатки:

• небольшие габариты;
• высокая цена.

Турбодефлектор, турбина ротационная вентиляционная, D160, серебристый, пластик

Вентиляционный турбодефлектор D160 изготовлен в России производителем Нанотурбодефлектор.

Материалом изготовления является АБС-пластик. Его преимущественные характеристики – стойкость к атмосферным условиям, смене температурного режима, возможность установки даже для регионов с экстремальными погодными условиями, УФ-стабилизация. Материал также отличается ударопрочностью.

Конструкция довольно легкая, вес – чуть более 1 кг, при этом достаточно сбалансированная и прочная. За последнее отвечают специальные крепления и многочисленные ребра жесткости.

Прибор сконструирован так, что влага не при каких обстоятельствах не попадает на подшипники устройства.

Установочный диаметр дефлектора – 160 мм.

Стоимость: 2550 руб.

Турбодефлектор, турбина ротационная вентиляционная, D160, серебристый, пластик

Достоинства:

• Высокая производительность;
• Турбина вращается ровно;
• Прибор можно использовать даже при суровых климатических условиях;
• Не боится падений, механического воздействия;
• Качественные подшипники обеспечивают бесшумное вращение.

Недостатки:

• Нет, если не сравнивать прочностные характеристики пластика и металла/стали.

Классификация ветровых насадок

Несмотря на одинаковое предназначение, вытяжные колпаки различаются между собой.

Определяя оптимальную модель устройства, надо оценить:

• материал изготовления;
• принцип работы;
• конструкционные особенности.

Материал изготовления. В производстве используется алюминий, нержавеющая сталь, оцинковка, медь, пластик и керамика.

Оптимальным решением с точки зрения баланса «стоимость/качество» считаются стальные и алюминиевые изделия. Медные дефлекторы используются редко из-за дороговизны.

Симбиоз прочности и декоративности – комбинированные колпаки из металла, покрытые пластиком.

Принцип работы. Исходя из функциональных особенностей вентиляционные устройства делят на 4 группы.

• статичные насадки;
• ротационные дефлекторы;
• статичные установки с эжектирующим вентилятором;
• модели с поворотным корпусом.

Конструкция и принцип работы

Защитные устройства устанавливаются не только на трубу вентилирования, но и на вывод дымохода, поскольку главная задача устройства – обеспечение тяги.

Дефлектор для вентиляции состоит из следующих конструктивных элементов:

• два металлических стакана;
• фиксирующие кронштейны для надежного крепления;
• приточно-отводящего патрубок, который крепится на трубу хомутом.

Наружный стакан устройства выполнен в форме расширения в нижней части, тогда как нижний стакан полностью ровный. Цилиндры насаживаются друг на друга, а у верхней части конструкции устанавливается крышка на стойках.

Внимание! Чтобы атмосферные осадки не попадали внутрь вентиляционной системы, диаметр крышки должен превышать диаметр выходного отверстия.

Конструкция ветровика реализована так, что при направлении воздушного потока снизу вверх прибор срабатывает плохо – происходит отражение потока от поверхности крыши. Затем кислород направляется к газам, выходящим в верхней части агрегата. Для решения данной проблемы применяется двухконусный дефлектор цаги с соединенным основанием.

Принцип действия прибора основывается на аэродинамическом разрешении воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздушных потоков в этом направлении снизу-вверх из зоны повышенного давления.

Колпаки на ветровиках обладают более выпуклую форму вверх, при циркуляции ветра мимо них формируется создается разрежение в нижней его конструкции, чем и объясняется создание тяги.

Плюсы и минусы

Рассматриваемые турбины имеют уникальные свойства. Изделия подходят для создания вытяжки и дымоходов газовых котлов лучше, чем другие приборы.

К их плюсам можно отнести:

1. Срок эксплуатации — до пятнадцати лет.
2. Простое обслуживание и экологичность.
3. Красивый внешний вид, позволяющий применять изделие на жилых домах.
4. Стойкость к сильном потокам воздуха. Компоненты прибора соединены качественно. Даже сильные потоки воздуха не сдвинут его с места.
5. Хорошо выводит влагу. Предупреждает возникновение капель конденсата на крыше и стенах сооружения.
6. Верхняя часть турбодефлектора подвижная. Она лучше разряжает воздух и не позволяет нагреваться зданию. Изделия снижает расходы на отопление и кондиционирование.
7. Прочность. Рассматриваемая продукция делается из оцинкованной стали или алюминиевых сплавов.
8. Не допускает проникновения в дымоходную конструкцию дождя, снега или мусора.
9. Не потребляет электроэнергию. Прибор функционирует за счет воздействия силы ветра.

У изделия есть и минусы. В безветренных условиях головка прибора не будет крутиться. А это негативно отразиться на показателях тяги. Если головка прекратила свое движения зимой в период выпадения снега или дождя, она может примерзнуть. В этом случае, прибор прекратит свое вращение. Поэтому придется лезть на крышу и удалять с него излишки влаги. Это позволит восстановить его функционирование.

Что лучше дефлектор ЦАГИ или турбодефлектор

По сравнению с ЦАГИ ротационные дефлекторы обеспечивают большую тягу даже при одинаковых габаритах. Еще одним преимуществом турбодефлектора является высокая эффективность.

При одинаковых размерах выходного патрубка, размеры дефлектора ЦАГИ значительно больше размеров вращающихся устройств. При диаметре воздуховода от 100 до 150 мм эффективность работы обоих устройств приблизительно одинакова, однако при увеличении проходного до 200 мм и более, соотношение размеров резко изменяется в пользу турбодефлекторов. Они имеют меньшую массу и в несколько раз компактнее.

Большой вес и габариты дефлекторов существенно усложняют монтажные работы при диаметре воздуховода начиная от 600 мм. Для сравнения, вращающийся устройство для вентиляционного канала диаметром 600 мм составляет от 12 до 15 кг и вполне может быть установлен одним человеком. Дефлектор для такого же воздуховода будет весить около 40 кг, а для его установки потребуется два человека.

Несмотря на приведенные выше преимущества ротационных устройств, дефлекторы ЦАГИ получили более широкое распространение. Это связано с доступной стоимостью изделий и простотой конструкции. Кроме того, такие устройства нередко изготавливаются самостоятельно, что позволяет сэкономить значительные средства.

Дефлектор ЦАГИ широко используются как в промышленном, так и в гражданском строительстве. Разработанная в центральном аэрогидродинамическом институте конструкция, за долгие годы зарекомендовала себя как эффективное и простое в эксплуатации устройство. Кроме того, многие владельцы частных домов самостоятельно изготавливают такие дефлекторы. При правильных расчетах и аккуратном выполнении работ, качество самодельных вентиляционных устройств не уступает заводским аналогам.
