Где делать розетки на кухне — схемы расположения под технику с высотой, расстоянием, размерами

Правильное расположение розеток на кухне влияет на удобство и безопасность использования электрических приборов. В статье рассмотрим схемы размещения розеток с учетом высоты, расстояний и размеров для различных типов техники. Узнаете о стандартах и нормах, которые помогут избежать ошибок при монтаже, а также получите рекомендации по оптимальному расположению для комфорта и функциональности кухни.

Популярные типы розеток

Правильное размещение розеток на кухне возможно при знании основных их типов, а также их плюсов и минусов:

• Накладные — это самые простые и часто встречающиеся варианты, которые обычно используются в жилых помещениях, но не очень подходят для кухни. Их установка не требует особых навыков, они доступны по цене, однако предназначены для открытой проводки;

• Угловые — удобный вариант, который можно увидеть на изображениях. Они устанавливаются на стыке стен и идеально подходят для угловых кухонь. В продаже имеются как одинарные, так и модульные модели, состоящие из двух и более частей. Установка аналогична накладным розеткам, а их главный плюс — экономия пространства, которое часто остается пустым;

• Выдвижные — это более современные решения, которые отлично заменяют удлинители, позволяя подключать сразу несколько устройств. Обычно их устанавливают внутри шкафчиков или встраивают в столешницу;

• Скрытые (встраиваемые) — самые эстетически привлекательные, они выглядят как блок из нескольких элементов. Их можно монтировать в столешницы, подоконники и другие места. После установки они становятся практически незаметными, если не используются. При легком нажатии выдвигается защитная крышка, открывающая доступ к сети.

Помимо стандартных розеток, можно также использовать выходы для зарядки мобильных телефонов, подключения телевизоров или аудиотехники. Важно заранее определить места, где будут установлены дополнительные элементы.

При планировании расположения розеток на кухне эксперты рекомендуют учитывать несколько ключевых факторов. Во-первых, высота установки розеток должна быть удобной для подключения техники. Обычно оптимальная высота составляет 15-20 см от уровня столешницы. Это позволяет избежать попадания влаги и облегчает доступ к розеткам.

Во-вторых, расстояние между розетками должно быть достаточным для подключения всех необходимых приборов. Специалисты советуют размещать розетки на расстоянии не более 1-1,5 метра друг от друга, особенно в зонах, где будет находиться техника, такая как холодильник, микроволновая печь и посудомоечная машина.

Также важно учитывать размеры самой техники. Например, для встроенных приборов стоит предусмотреть дополнительные розетки в шкафах, чтобы избежать перегрузки. В итоге, грамотное планирование расположения розеток не только повысит удобство использования кухни, но и обеспечит безопасность эксплуатации электроприборов.

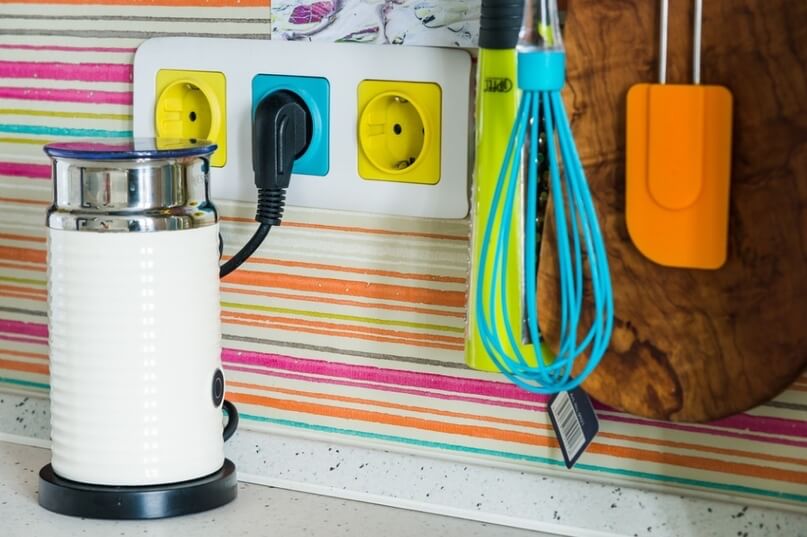

Розетки для кухни

Мощность основной техники

До того, как определить места установки розеток и переходить к монтажу, важно выполнить расчеты. Первым делом прописывается вся техника, что планируется использоваться, и примерная ее мощность.

Средние показатели таковы:

• холодильный шкаф — до 1 кВт;
• бойлер — от 1,5 кВт;
• варочная панель — 1-1,5 кВт;
• стиральная машина — 1,5 кВт;
• духовка — от 2,5 кВт.

Описанные данные относятся к крупной технике, которая создает основную нагрузку. Мелкие приборы в виде чайника, блендера и прочего тянут на себя 300–800 Вт, для них следует на чертеже выделить отдельные места.

Интересные факты

Вот несколько интересных фактов о расположении розеток на кухне:

1. Стандарты высоты: В большинстве стран рекомендуется устанавливать розетки на высоте 100-120 см от уровня пола. Это позволяет удобно подключать кухонные приборы, такие как микроволновые печи и кофеварки, и минимизирует риск попадания влаги на электрические контакты.

2. Расстояние от воды: Согласно строительным нормам, розетки должны располагаться на расстоянии не менее 60 см от источников воды, таких как раковины и плиты. Это важно для обеспечения безопасности и предотвращения короткого замыкания.

3. Количество розеток: Для полноценного использования кухонной техники рекомендуется устанавливать не менее 5-6 розеток, учитывая такие приборы, как холодильник, плита, посудомоечная машина, микроволновая печь и другие мелкие устройства. Это поможет избежать перегрузки и необходимости использования удлинителей, что может быть небезопасно.

РОЗЕТКИ НА КУХНЕ, которые обязательно должны быть!

Правила расположения розеток

Разметка розеток требует соблюдения основных принципов:

• максимальная мощность устройств на одну розетку не должна превышать установленные нормы. Не рекомендуется подключать к одной точке мощные приборы, такие как микроволновые печи или чайники, однако другие комбинации возможны;

• схема подключения должна включать несколько линий, с учетом двукратного запаса мощности. При планировании лучше разделить помещение на несколько зон, исходя из расположения техники, и распределить их мощность по группам розеток с учетом удвоения. Это поможет определить необходимое количество электроточек;

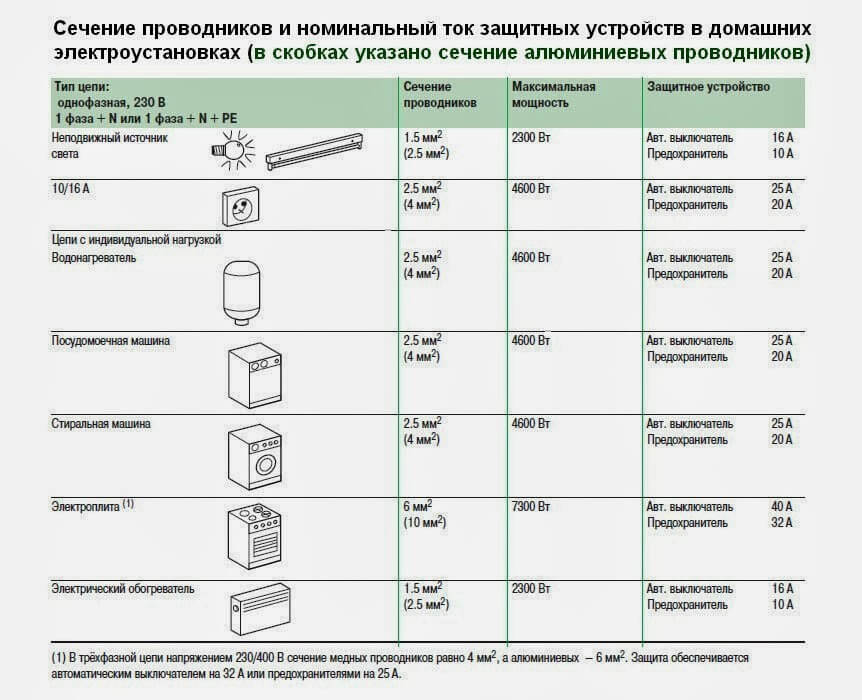

• для мощных приборов целесообразно выделять отдельные линии, с правильным сечением проводов и отдельными автоматами на распределительном щитке;

• для техники с металлическим корпусом обязательно требуется заземление;

• стандарты не допускают размещение розеток непосредственно над крупными приборами, их следует устанавливать на расстоянии 20 см сбоку;

• на кухонной панели розетки располагаются на высоте 10–15 см выше уровня столешницы.

Перед тем как распределять розетки, важно учитывать их мощность, указанную производителями в виде маркировки. Обычно используются значения 10А — 2,2 кВт и 16А — 3,5 кВт.

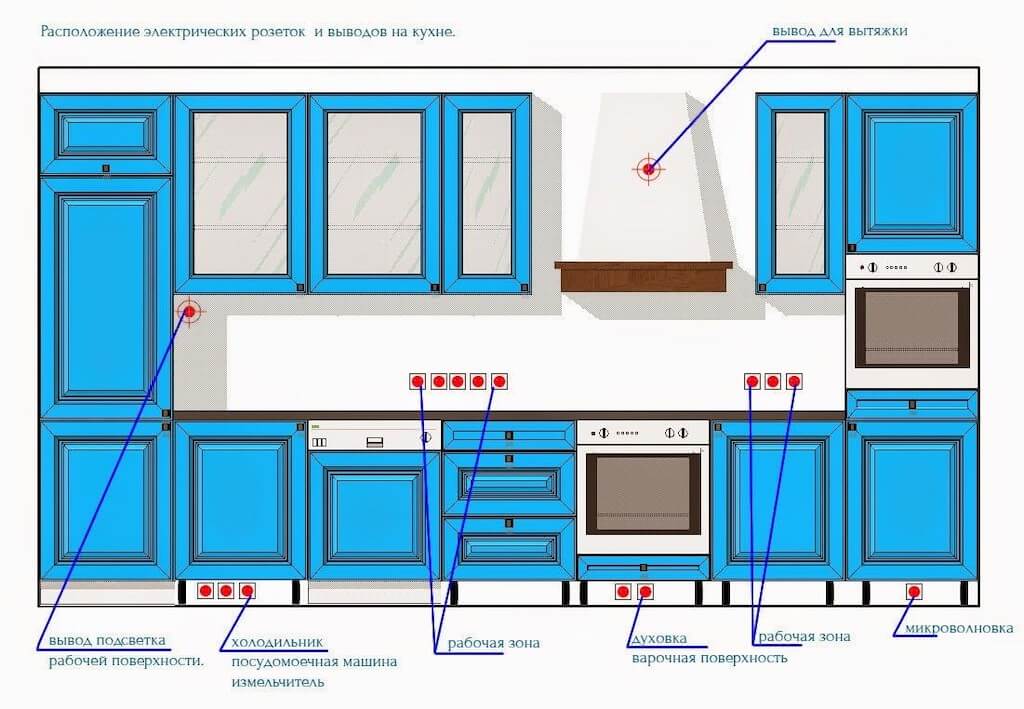

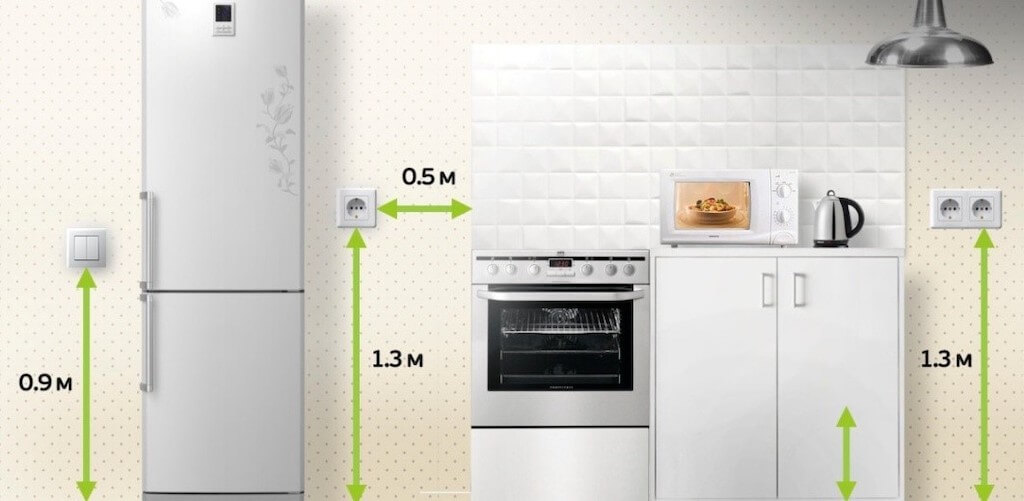

Наиболее удобная и практичная схема размещения розеток — это трехуровневая система. Рекомендуется придерживаться этой схемы вне зависимости от типа помещения, она также отлично подойдет для кухонь в хрущевках:

• 1 уровень предназначен для крупной техники, стандартная высота установки составляет 10–30 см от пола;

• 2 уровень рекомендуется для большого количества приборов. Установка чаще всего осуществляется на рабочей поверхности в фартуке, так как эти электроточки используются наиболее часто. Расстояние от столешницы до розеток составляет 10–20 см;

• 3 уровень предназначен для подключения кондиционеров, светильников и вытяжек. Высота от пола должна быть около 2 м и более.

Некоторые владельцы предпочитают устанавливать розетки в кухонный цоколь, если он находится на высоте 10–15 см от основания.

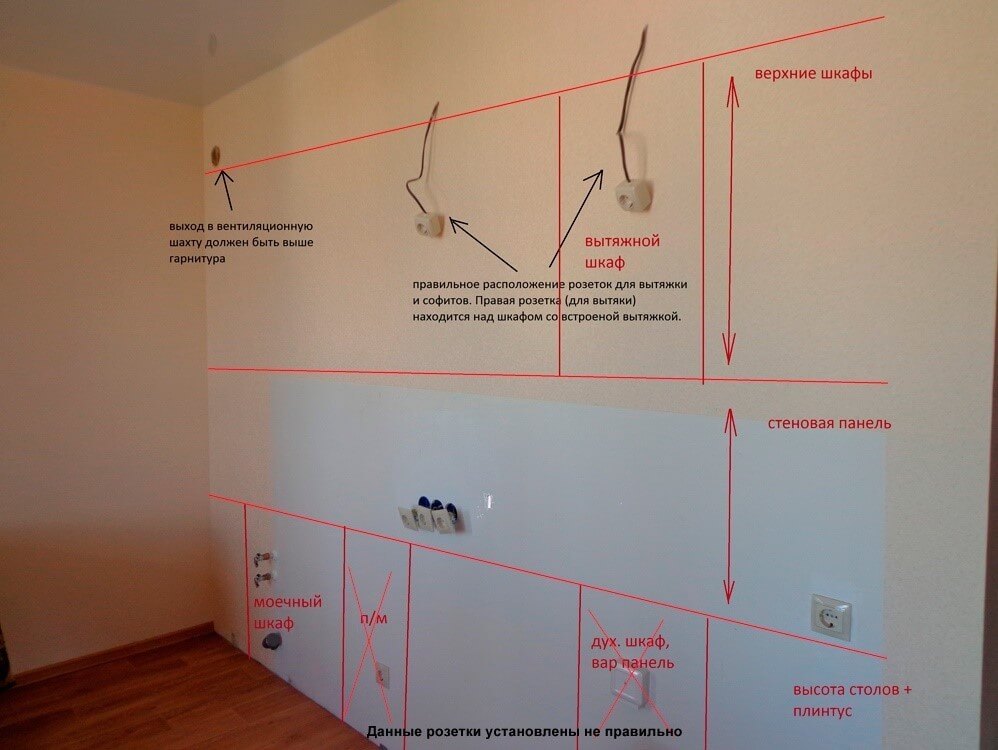

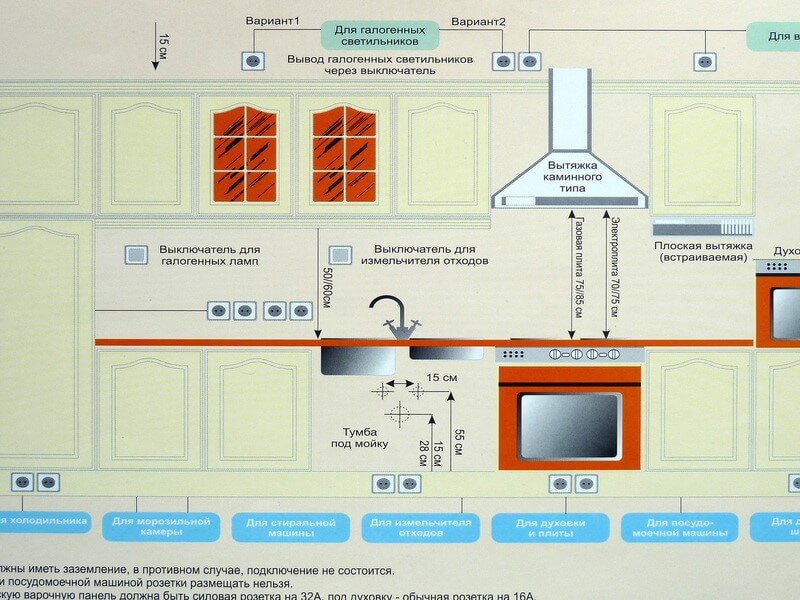

Схема размещения

Важный вопрос планирования ремонта на кухне — где нужны розетки, как правильно расположить их. Подобная работа должна доверяться профессионалам, если у владельца нет соответствующих знаний и опыта для самостоятельного монтажа.

Первым делом, делается схема расположения с размерами и количеством техники. Для максимальной точности нужно определить планировку, где ставить приборы.

Электроточки лучше определить еще в момент с голыми стенами — причем современные квартиры и дома включают скрытую проводку, которая прячется в штробах. Эти канавки для проводов делаются во время ремонта, поскольку после штробления надо провести штукатурные и финишные работы.

В подготовленные желоба, по технике безопасности, провода следует укладывать в гофре.

Правильное размещение розеток и выключателей возможно после определения количества приборов.

Самые востребованные электроприборы на кухне:

1. Духовка и плита.
2. Чайник.
3. Микроволновка.
4. Холодильник.
5. Вытяжка.

Подобный набор относится к стандартному, но еще может быть посудомоечная и стиральная машина, телевизор, другие бытовые приборы. Схема розеток должна включать в себя все аспекты и желания хозяйки.

Примерный план розеток и мебели создается с учетом расстояний до основного прибора и высоты от пола или потолка. Нужно учесть, что провода не должны быть натянутыми.

Где располагать розетки на кухне. Кратко: Расположение. Количество. Нормативы.

Для холодильника и микроволновки

Конкретных рекомендаций по высоте установки розеток для холодильников или микроволновых печей не существует, поэтому выбор места для их размещения остается за владельцем или специалистом, исходя из характеристик техники.

Современные холодильники обычно имеют шнур длиной около 1,5 метра, поэтому важно заранее определить, где будет находиться устройство. Если розетка расположена слишком далеко, может возникнуть необходимость в замене шнура или самого источника питания в ближайшем будущем.

Рекомендуется устанавливать розетку не ниже 20 см от пола, так как в помещениях с повышенной влажностью существует риск попадания воды, что может негативно сказаться на работе электроприборов.

Высота выше 20 см обеспечивает защиту проводов от влаги. Оптимальный диапазон высоты составляет от 30 до 90 см, что предотвращает попадание влаги и обеспечивает свободный доступ к розетке.

При установке холодильника следует учитывать, что он периодически размораживается, поэтому питание необходимо отключать. Хотя холодильник можно перемещать, лучше заранее продумать расположение розетки, чтобы она не находилась непосредственно за устройством, особенно это важно для встроенных моделей.

Оптимальным вариантом будет установка розетки сбоку, слева или справа от холодильника, а при достаточной длине шнура возможно размещение точки выше самого прибора.

Холодильник и микроволновая печь могут быть подключены к одной розетке, но важно правильно выбрать соответствующее устройство. Согласно рекомендациям, техника для приготовления и разогрева пищи должна находиться на уровне глаз, что делает ее использование более удобным. Высота установки может варьироваться от 20 до 75 см, если она размещается в нижней тумбе. При установке микроволновой печи на рабочей поверхности целесообразно разместить розетку в фартуке.

Для вытяжки

Современные кухни оснащаются вытяжкой, которая позволяет забирать неприятные запахи из помещения. Для нее, конечно же, тоже нужна розетка — оптимальным размещением точки будет вверху комнаты. При наличии гарнитура запитку рекомендуется проводить выше него.

Определенных размеров от точки до вытяжки нет, поэтому владельцы самостоятельно выбирают расстояние, но оптимально делать электроточку вблизи вытяжки. Высота установки от потолка около 15 см, от пола 190 см, а над рабочей поверхностью порядка 100 см.

Описанные параметры подойдут для любого типа кухни.

Для кондиционера

Эта техника подключается непосредственно через отдельный кабель и автомат, что делает использование розетки излишним. На практике такой подход применяется довольно редко, поэтому электрическая точка устанавливается вблизи устройства. Расстояние от потолка составляет примерно 30 см, при этом провод не должен быть натянут.

Над и под мойкой

Над мойкой розетки строго запрещается ставить, при этом их можно размещать внутри шкафа. Для этого подойдут защитные от влаги виды и обязательное подключение линий через УЗО.

Защищенное оборудование включает крышки, резиновые уплотнители. Расстояние от мойки до розетки должны быть от 50 см и более. Аналогичное правило касается труб.

В дополнение учитывается высота водяных розеток под раковину, которая не должна быть менее 20 см. Даже в случае прорыва труб или затопления, электрическая точка не будет подвержена попаданию влаги.

Для стиральной машины

Стиральные машины нередко устанавливают на кухне, так как в ванной комнате может не хватать пространства, а доступ к водопроводу имеется только в этих зонах. Установка производится рядом с раковиной, а правила подключения аналогичны тем, что применяются для посудомоечных машин.

Оптимальным решением будет разместить электрическую розетку внутри шкафчика рядом с раковиной. Это поможет защитить её от влаги. Расстояние до устройства должно составлять примерно 10–20 см, а от пола — 20–40 см. Важно учитывать указанные размеры и приобретать компоненты с защитой от влаги.

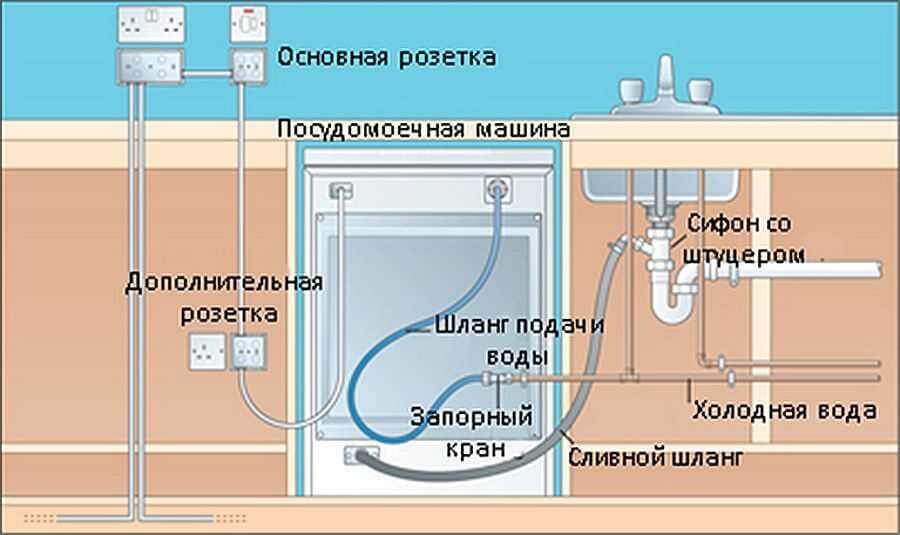

Для посудомоечной машины

Где делать розетку для посудомойки? Обратимся к требованиям безопасности — в них говорится, что выключатели и электроточки запрещены вверху или внизу мойки. Данное условие применяют для любой техники, контактирующей с водой.

Лучше всего делать розетку за посудомоечной машиной слева или справа, с максимальным отдалением от труб. Это повышает степень безопасности. Высота монтажа 70 см от пола.

Идеальным местом окажется внутреннее пространство шкафа, который защитит сеть от влаги, а расстояние до техники будет около 20 см. Частая ошибка владельцев — расположение точки для встраиваемой техники сразу за ней.

Если используется стиральная и посудомоечная машина до 4 кВт, то можно запитать их в одну линию. Сама точка должна быть защищена от влаги, снабжается отдельным УЗО или автоматом с мощностью 20А. Лучше всего не включать сразу оба прибора.

Для телевизора

Если вы планируете установить телевизор на кухне, важно заранее определиться с его местоположением. Чаще всего техника используется во время готовки, поэтому рекомендуется монтировать ее на уровне глаз, хотя угол комнаты также может быть подходящим вариантом.

После того как вы выбрали наилучшее место, необходимо сделать отметку на стене для штробления и установки. При угловом размещении можно скрыть провода за самим устройством. Для телевизоров следует использовать силовые розетки и обеспечить подвод ТВ-кабеля.

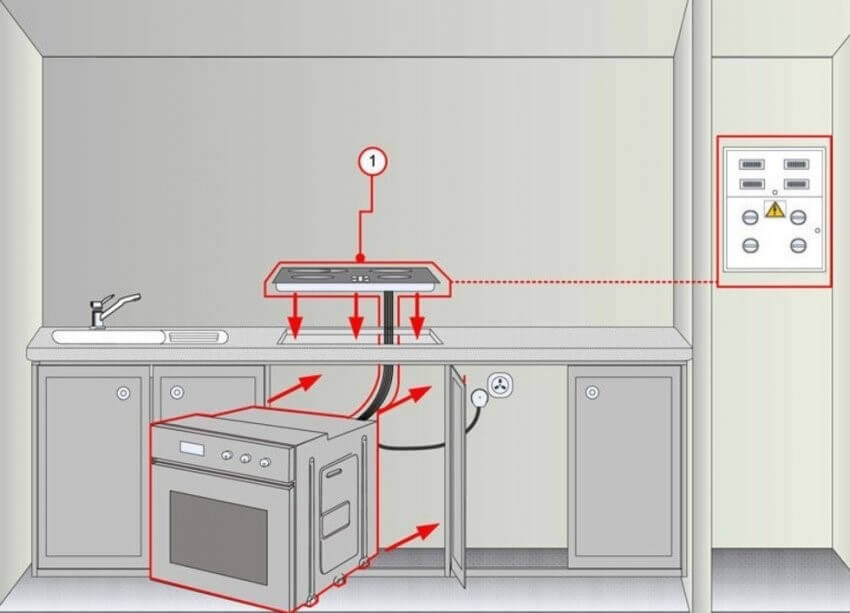

Для плиты

Варочная панель и духовой шкаф, которые работают от электричества, должны питаться от разных розеток, что подключаются под 2 линии, независимо друг от друга.

Духовка стоит плотно к стене, поэтому электроточку следует установить на высоте около 20 см от пола. Исходя из мощности техники, подбирают силовые розетки, которые могут выдержать большую нагрузку. Для духовки подойдет 16А, а виды для электроплиты ставятся на 32-40А.

Вблизи духового шкафа зачастую устанавливается мебель, поэтому в том, чтобы спрятать провода и саму розетку, нет никакой проблемы. Она будет внутренняя, можно установить на задней стенке в тумбочке, а для свободного доступа сделать отверстие.

Розетку под плиту рекомендуется делать на высоте 60–70 от пола.

При использовании встраиваемой духовки, которая ставится на уровне груди человека, рекомендуется делать доступ к электричеству на аналогичном уровне.

Лучше всего делать точку под техникой или рядом слева и справа. Важно запомнить, что расстояние от розетки до газовой плиты или водопровода составляет от 50 см и более.

Важно! Строго запрещается ставить точку над плитой, а при наличии труб вблизи нужно использовать защитные крышки или резиновые уплотнения.

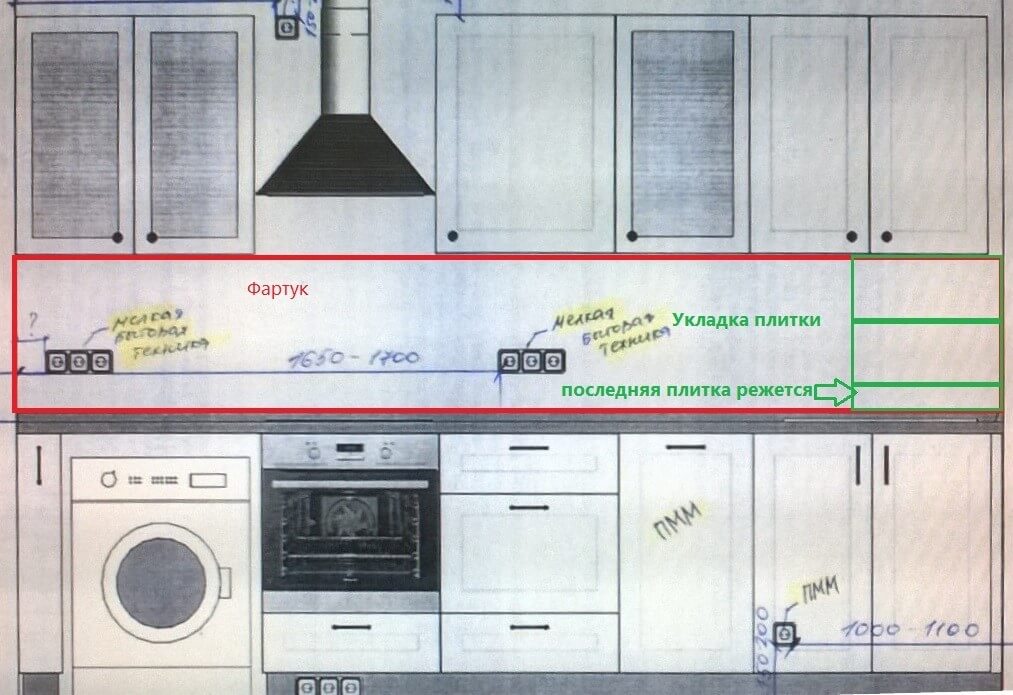

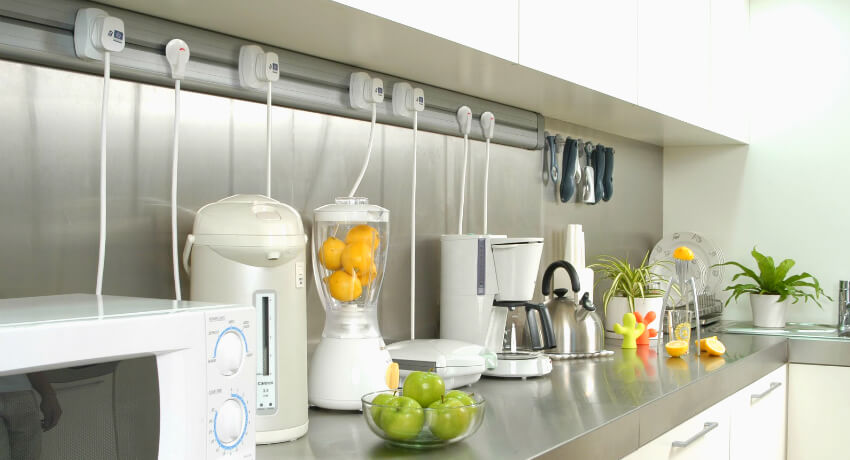

Для рабочей зоны

Фартук на кухне — это ключевой элемент, который располагается на уровне рабочей поверхности, предназначенной для приготовления пищи. Важно, чтобы это пространство было оснащено достаточным количеством электрических розеток, так как именно от них будет получать питание мелкая бытовая техника, такая как кухонные комбайны, кофемашины, чайники и другие устройства.

Рекомендуемая высота установки розеток на фартуке составляет 15–20 см от верхнего края или 100–140 см от пола. Не стоит размещать их слишком высоко, чтобы они не привлекали лишнего внимания. Обычно устанавливают два блока с обеих сторон, каждый из которых включает 2–3 розетки.

Если в кухонной мебели предусмотрена подсветка, розетку следует размещать на уровне вытяжки. Такой подход будет удобен для подключения измельчителей и других приборов, которые используются время от времени, а не постоянно.

Основные ошибки и алгоритм монтажных работ

Зная все особенности и правила размещения розеток, можно выполнить работу своими руками, но без должного опыта монтаж лучше поручить специалистам.

Основные ошибки при монтаже розеток:

1. Прокладка проводится и делается без плана с мебелью и схемы с расстояниями.
2. Схема подключения кухонной техники должна подкрепляться свободным доступом к розеткам для быстрого отключения прибора в случае потребности.
3. Подключение блоков в параллельную цепь от одного провода.
4. Использование одной линии для мощной техники.
5. Установка обычных розеток рядом с мойкой или под ней.

ВСЕ ВЫШЕПЕРЕЧИСЛЕННОЕ ДЕЛАТЬ НЕЛЬЗЯ!

Изначально рассчитывается мощность приборов, положение мебели, а также подбирается кабель и автоматы. На кухнях со стандартным набором техники чаще используется около 12–15 кВт, в общем.

Ставим обычные розетки, последовательность работ:

1. Исходя из схемы с размерами и высотой, проводится разметка стен, протягиваются кабели.
2. В отмеченных участках делаются отверстия при помощи круглой насадки для подрозетника.
3. Монтируются и фиксируются сами крышки в стене для розеток.
4. Линии проводятся к подготовленному месту, с учетом рекомендаций и правил безопасности, поверх ставится накладка.
5. Делается проверка всей системы.

Это общие правила, подходящие для стандартных элементов. При использовании выдвижного типа или расстановке в столешнице, правила и процесс отличается. При любых сомнениях в своих силах и без должного опыта дело следует поручить электрикам, которые знают, как делать проводку и ставить розетки, согласно требованиям ПУЭ.

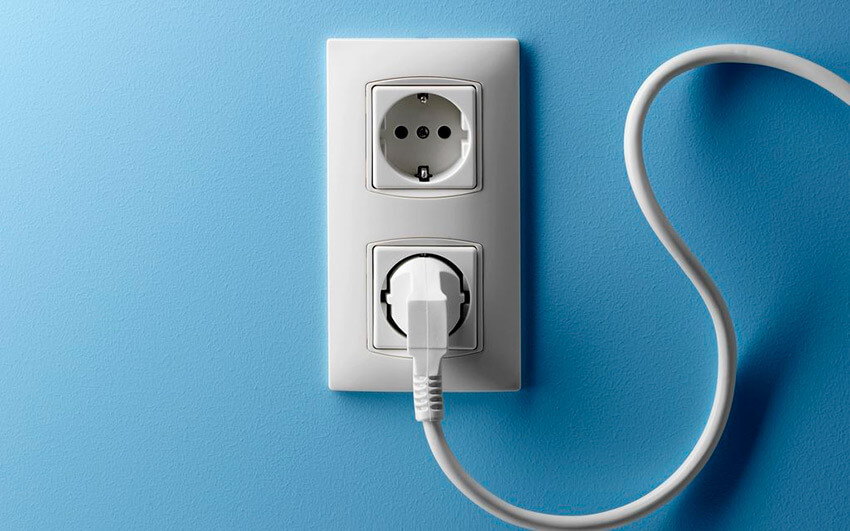

Рекомендации по выбору типа и качества розеток

При проектировании электропроводки на кухне особое внимание следует уделить выбору типа и качества розеток. Кухня — это помещение с повышенной влажностью и возможными механическими повреждениями, поэтому розетки должны соответствовать определённым стандартам и требованиям.

Первым шагом в выборе розеток является определение их типа. Для кухни рекомендуется использовать розетки с защитными крышками или влагозащитные модели, которые обеспечивают дополнительную защиту от влаги и пыли. Такие розетки обычно имеют степень защиты IP44 или выше, что делает их подходящими для использования в условиях повышенной влажности.

Кроме того, стоит обратить внимание на наличие заземления. Розетки с заземлением обеспечивают дополнительную безопасность, особенно для мощных кухонных приборов, таких как холодильники, плиты и микроволновые печи. Заземление помогает предотвратить поражение электрическим током и защищает технику от перепадов напряжения.

Качество материалов, из которых изготовлены розетки, также играет важную роль. Рекомендуется выбирать изделия от проверенных производителей, которые используют высококачественные пластики и металлы. Это гарантирует долговечность и надежность работы розеток. Обратите внимание на наличие сертификатов качества и соответствия стандартам безопасности.

При выборе розеток стоит учитывать и их дизайн. На кухне важно, чтобы розетки гармонировали с общим стилем интерьера. Существуют модели, которые могут быть встроены в мебель или иметь различные цветовые решения, что позволяет создать эстетически привлекательное пространство.

Не менее важным аспектом является количество розеток. На кухне, как правило, используется множество электроприборов, таких как чайники, тостеры, блендеры и другие устройства. Поэтому рекомендуется заранее продумать расположение и количество розеток, чтобы избежать перегрузки и использования удлинителей, которые могут быть небезопасны.

В заключение, выбор типа и качества розеток для кухни — это важный этап, который требует внимательного подхода. Учитывайте все вышеперечисленные рекомендации, чтобы обеспечить безопасность и комфорт в использовании кухонной техники.

Вопрос-ответ

Где расположить розетки для встраиваемой техники?

Для встраиваемой техники специалисты рекомендуют размещать розетку в цоколе кухонного гарнитура. Это нужно для быстрого доступа к источнику питания при необходимости. Также, если конструкция кухни позволяет, можно разместить розетку в соседнем шкафчике.

Как близко можно расположить розетку к кухонной мойке?

Чтобы избежать контакта воды с электричеством, убедитесь, что розетки и выключатели установлены на безопасном расстоянии (в идеале не менее 30 см по горизонтали) от раковины.

На какой высоте делать розетку под вытяжку на кухне?

Оптимальная высота для розетки вытяжки — 200-220 см от пола. Это позволит скрыть розетку за вытяжкой и подключить прибор без лишних проводов.

Советы

СОВЕТ №1

Перед тем как определять места для розеток, тщательно продумайте расположение всей кухонной техники. Убедитесь, что розетки находятся в непосредственной близости к таким приборам, как холодильник, плита, микроволновая печь и посудомоечная машина, чтобы избежать использования удлинителей и обеспечить безопасность.

СОВЕТ №2

Обратите внимание на высоту установки розеток. Рекомендуется размещать их на высоте 15-20 см от уровня столешницы. Это позволит удобно подключать технику и минимизирует риск попадания воды на электрические соединения.

СОВЕТ №3

Не забывайте о количестве розеток. Для современных кухонь, где используется множество электроприборов, лучше предусмотреть несколько дополнительных розеток, чем потом сталкиваться с нехваткой. Рекомендуется устанавливать как минимум одну розетку на каждые 1,5 метра рабочей поверхности.

СОВЕТ №4

При проектировании схемы расположения розеток учитывайте и безопасность. Установите розетки с защитными крышками в местах, где могут находиться дети, и избегайте размещения их рядом с раковиной или плитой, чтобы минимизировать риск короткого замыкания.
