Как сделать электропроводку на кухне — выбрать схему разводки, проложить кабель, установить щиток и розетки

Правильная электропроводка на кухне обеспечивает безопасность и комфорт в использовании бытовых приборов. В этой статье мы рассмотрим, как выбрать схему разводки, проложить кабель, установить электрический щиток и розетки, а также учтем нюансы расчета потребителей и сечения проводов. Вы узнаете, как избежать распространенных ошибок при монтаже и выполнить все работы самостоятельно, что сэкономит средства и повысит уверенность в надежности электросети.

С чего начать?

Оптимальным вариантом считается прокладка электрической проводки в новостройках. Чистые стены без отделки, продуманный расчет инженерных систем и отсутствие необходимости в демонтаже значительно упрощают предстоящие работы.

В случае со старыми домами рекомендуется полностью заменить проводку.

Важно осознавать, что добавление дополнительных линий, установка новых розеток, автоматических выключателей, монтажных коробок и распределительных щитов с более высокими характеристиками не обеспечивают безопасность и надежность электрической сети.

Сначала необходимо определить тип существующей проводки. Обычно для квартир с газоснабжением проектировщики используют однофазную сеть. В последнее время она также применяется в малогабаритных квартирах с электрическими плитами. Этот вариант не является оптимальным, так как одновременное использование нескольких мощных приборов создает значительную нагрузку на одном проводе.

Гораздо удобнее и эффективнее обстоит дело с трехфазным подключением, которое позволяет выделить отдельную «фазу» для кухни. Это в целом дает возможность разработать проект с запасом как по мощности, так и по количеству подключаемых устройств.

Следующий шаг — это расчеты. В идеале следует учесть все электрические приборы, которые будут использоваться в квартире, включая кухонные.

После определения потребителей можно перейти к подсчету общей потребляемой мощности. Это достаточно просто: нужно сложить соответствующие параметры каждого прибора, используя стандартные значения из таблиц.

Что касается кухни, то электрическая проводка в среднем может выдерживать нагрузку от 5 до 12 кВт. Важно помнить, что одновременно все устройства не будут работать, поэтому нет смысла основывать расчеты на максимальной возможной нагрузке и проектировать избыточную проводку.

Эксперты в области электромонтажа подчеркивают важность правильного подхода к электропроводке на кухне. Прежде всего, необходимо выбрать подходящую схему разводки, учитывая расположение бытовой техники и потребляемую мощность. Рекомендуется использовать схему с радиальной разводкой, которая обеспечивает надежное питание для всех устройств. При прокладке кабеля важно учитывать его сечение, чтобы избежать перегрева и потерь энергии. Установка щитка должна быть выполнена в доступном месте, чтобы обеспечить легкий доступ для обслуживания. Розетки следует размещать на высоте не менее 15 см от пола и в достаточном количестве, чтобы избежать использования удлинителей. Также стоит обратить внимание на защиту от влаги, устанавливая специальные влагозащищенные розетки вблизи мойки. Правильное выполнение всех этих шагов обеспечит безопасность и комфорт в использовании кухонной электропроводки.

Электромонтаж. Часть 1 — Схемы проводки для "Чайников"

Выбор провода

Исходя из количества потребителей, их мощности, необходимо производить расчет сечения провода и определяться с количеством питающих линий.

Если в старом жилом фонде зачастую используются алюминиевые провода, то в настоящее время всю проводку рекомендуется выполнять медью с соответствующей изоляцией.

Это объясняется рядом причин. Медь имеет меньшее сопротивление, нежели алюминий, лучшую способность сопротивляться окислению, большей надежностью и долговечностью. Независимо от типа жилья, будь то кирпичный или панельный дом, изоляция должна быть негорючая, а сам провод рекомендуется укладывать в соответствующей гофре.

Важно сказать, что при одинаковых условиях и идентичных сечениях, алюминиевый кабель будет нагреваться сильнее медного проводника. Безусловно, ничего хорошего изоляции это не принесет, поскольку она быстрее высохнет, потрескается. В конечном итоге подобная ситуация спровоцирует короткое замыкание.

Именно поэтому так важна замена проводов в кухне, если они алюминиевые. Недостатком «меди» является ее более высокая цена, больший вес, однако риск возникновения пожара и незапланированного ремонта, после проведения правильных расчетов и качественных электромонтажных работ, фактически отсутствует.

Интересные факты

Вот несколько интересных фактов о проведении электропроводки на кухне:

1. Выбор схемы разводки: Существует несколько схем разводки электропроводки, но наиболее популярной для кухни является «звезда». При этой схеме каждая розетка подключается напрямую к распределительному щитку, что обеспечивает равномерное распределение нагрузки и минимизирует риск перегрева проводов. Это особенно важно на кухне, где используется множество мощных приборов.

2. Устойчивость к влаге: На кухне, где уровень влажности может быть высоким, особенно важно использовать кабели и розетки, которые имеют защиту от влаги. Например, рекомендуется устанавливать розетки с защитными крышками или использовать влагозащищенные модели, чтобы предотвратить короткие замыкания и другие электрические неисправности.

3. Мощность и безопасность: При проектировании электропроводки на кухне важно учитывать мощность всех используемых приборов. Например, для подключения духового шкафа или плиты может потребоваться отдельная линия с более мощным кабелем. Также стоит помнить о правилах безопасности: розетки для кухонных приборов должны быть установлены на высоте не менее 15 см от уровня столешницы, чтобы избежать контакта с водой и парами.

Как подключить автоматы, правильное подключение

Выбор схемы

После выбора кабеля, для чего рекомендуется использовать специальные таблицы, можно приступать к разработке принципиальной схемы электропроводки.

Оптимальным вариантом считается, когда к каждому мощному устройству или группе приборов подключается отдельный кабель.

Хотя можно обойтись и одной линией, стоит учитывать, что при длительной работе нескольких устройств одновременно может произойти срабатывание автоматического выключателя. Это, безусловно, создает неудобства и является нежелательным.

С точки зрения безопасности, каждую линию следует подключать к устройству защитного отключения (УЗО), которое предназначено для защиты человека от негативных последствий пробоя изоляции провода на корпус устройства и поражения электрическим током.

Для кухни рекомендуется выбирать автоматические выключатели на 30 мА. Ниже представлены основные советы (для однофазной сети), которые помогут определить количество линий, сечение проводов и выбрать правильную защиту:

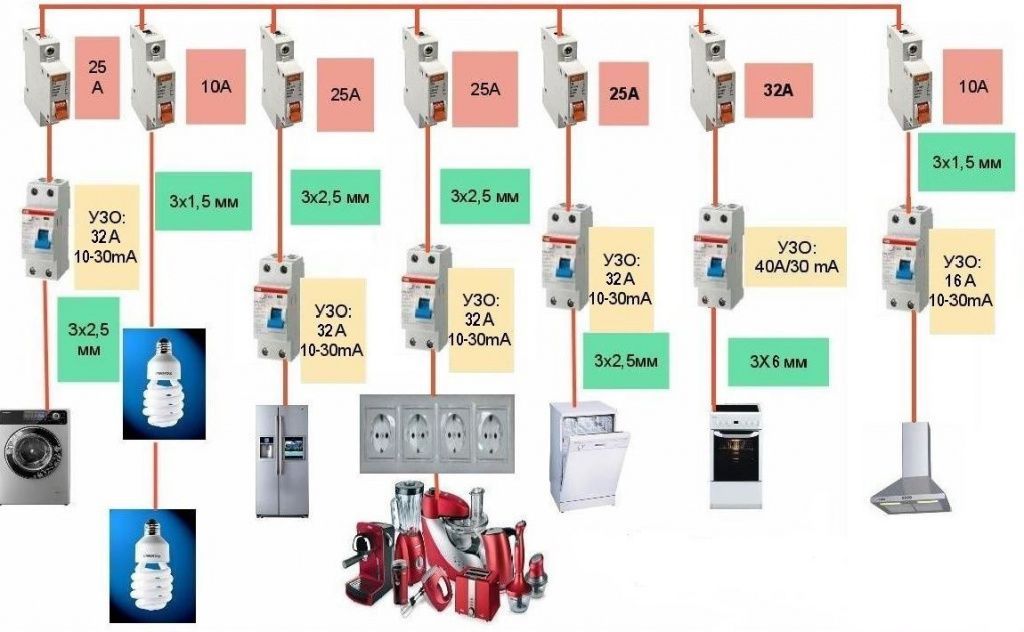

• варочная поверхность — трехжильный провод с сечением 6 квадратных миллиметров, автомат на 32А, УЗО на 40А/30мА;
• духовка — трехжильный провод с сечением 2.5 квадратных миллиметров, автомат на 16А, УЗО на 25А/30мА;
• посудомоечная машина — трехжильный провод с сечением 2.5 квадратных миллиметров, автомат на 16А, УЗО на 25А/30мА;
• освещение — трехжильный провод с сечением 2.5 квадратных миллиметров, автомат на 10А, УЗО на 16А/30мА (в схемах проводки для освещения УЗО иногда не устанавливают);
• стиральная машина — трехжильный провод с сечением 2.5 квадратных миллиметров, автомат на 16А, УЗО на 25А/30мА;
• все розетки (включая фартук), вытяжка — трехжильный провод с сечением 2.5 квадратных миллиметров, автомат на 16А, УЗО на 25А/30мА;
• холодильник — трехжильный провод с сечением 2.5 квадратных миллиметров, автомат на 16А, УЗО на 25А/30мА (обычно его подключают к отдельному автомату на неотключаемой линии).

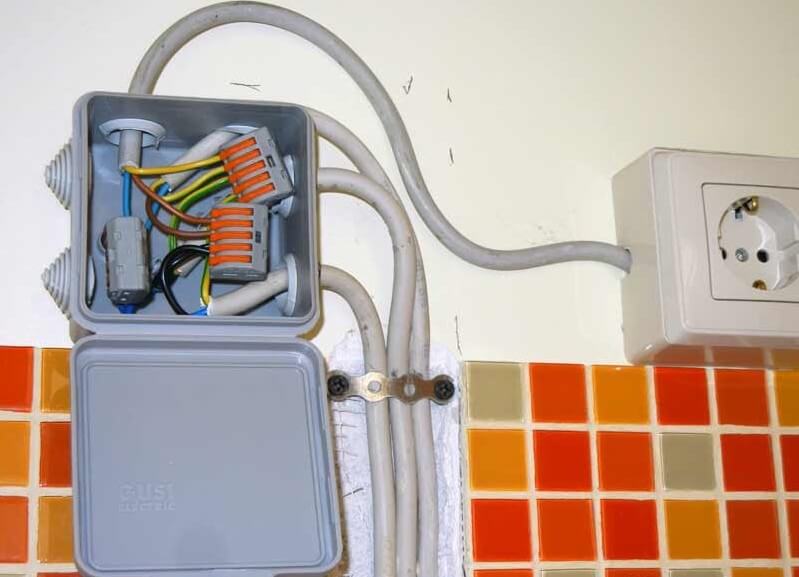

Эти рекомендации помогут создать оптимальную схему распределения проводки. Если одна линия будет обслуживать несколько приборов (розеток, расположенных в разных частях помещения), необходимо использовать распределительные коробки. Они позволяют эффективно использовать кабель и, при необходимости, быстро проводить проверку проводки. В современном электромонтаже все чаще применяются глубокие монтажные коробки, которые незаметны и удобны в использовании.

Важно! В соответствии с требованиями ПУЭ, запрещается соединять нулевой провод с «заземлением», а также объединять нулевые провода от различных линий, имеющих свои УЗО.

Монтаж электрического щита

Определившись с тем, какое сечение провода нужно выбрать для каждого потребителя, можно переходить к проектированию и сборке электрощита. В идеале он должен вмещать все групповые автоматические выключатели и УЗО. Кроме этого, рекомендуется использование выключателей, реле напряжений и других устройств.

Желательно выбирать щиток с запасом места, под возможное размещение дополнительной «автоматики». Подключение выключателей можно производить специальными шинами, одножильными или многопроволочными проводами подходящего сечения.

В однофазных сетях на вводе рекомендуется ставить «автоматику» на 50А в паре с УЗО. Далее «ниже» подключается реле напряжения и автоматические выключатели групповых линий. Каждое УЗО должно иметь отдельную шину для подключения соответствующих нулевых проводов определенной группы.

В идеале устройство защитного отключения каждой линии должно защищаться отдельным автоматическим выключателем, номиналом выше. Заземляющие провода допускается «ставить» на одну общую шину. Важно, чтобы все контакты были хорошо затянуты, в противном случае существует риск нагрева и возгорания «автоматики».

Рекомендуется на одну линию ставить не более 5 последовательно расположенных розеток, предназначенных для питания бытовых приборов. Они должны подключаться «негорючим» кабелем 3*2,5 и защищаться «автоматом» на 16А.

Провод для подсветки может быть 3*1,5, и с ним в паре должен стоять автоматический выключатель на 10А. Помимо кухни, необходимо обратить внимание на подключение бойлера, теплых электрических полов и кондиционеров отдельными линиями.

Совет! Желательно группировать холодильник, свет в прихожей, питание роутера, системы видеонаблюдения в одну группу, защищаемой своей «автоматикой».

Первое, что должен усвоить начинающий электрик

Подготовка к укладке проводов

Как только будет готова детальная схема электропроводки, можно переходить к процессу «штробления» стен. Эти работы позволят скрыть провода и качественно подготовить поверхность для покраски или оклейки обоями.

Важно отметить, что данный этап требует наличия специализированного инструмента — перфоратора, штробореза или болгарки, особенно если речь идет о железобетонных панелях или монолитных конструкциях. Оптимально, если провода будут прятаться под натяжной потолок, однако полностью избежать штробления не получится.

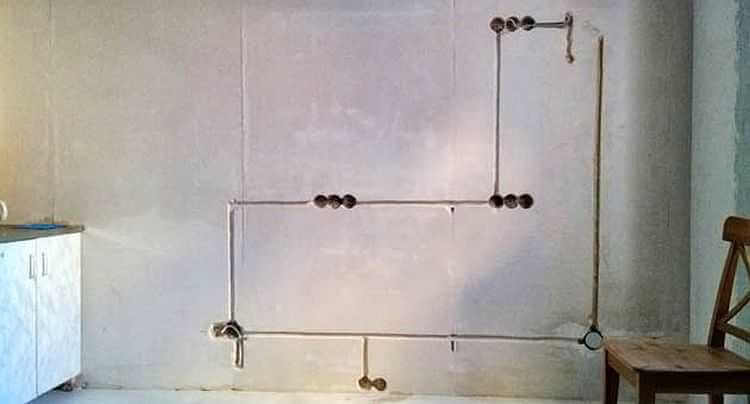

Необходимо подготовить схему проводки и перенести на стены места, где будут прокладываться кабели. Рекомендуется выбирать наиболее эффективные варианты с минимальной длиной штроб. В идеале проводка должна укладываться строго вертикально (для стен) и горизонтально (для потолка). Все углы поворотов кабеля должны выполняться под 90 градусов.

Будет полезно, если уложенная проводка будет дополнительно сфотографирована или детально зарисована. Небольшие усилия на этом этапе помогут в будущем, после завершения отделки, безопасно повесить картины, полочки и прочие элементы, не повредив провода.

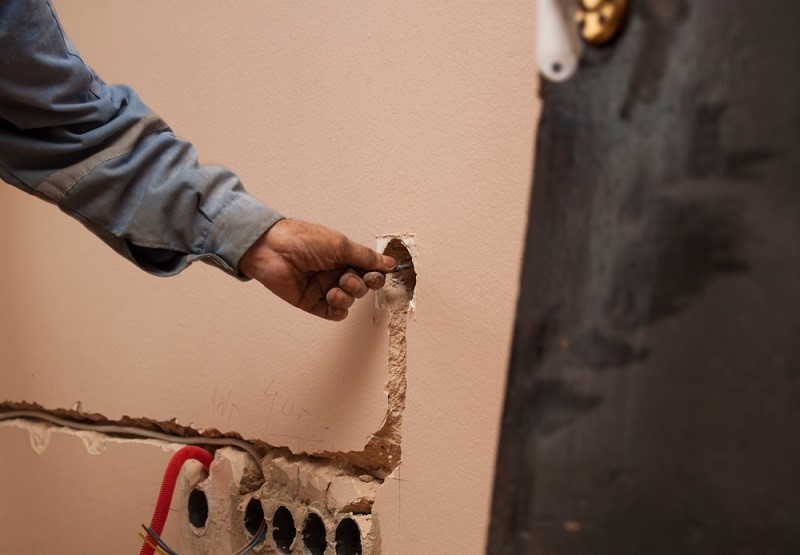

После разметки можно приступать к созданию канавок. Глубина штробы должна составлять от 10 до 20 мм, а ширина — от 10 до 30 мм, в зависимости от типа и количества прокладываемых кабелей. Углубления для монтажных коробочек следует выполнять с помощью специальных насадок или коронок (чаще всего диаметром 68–70 мм).

Кирпичные стены легко обрабатываются инструментом с победитовыми наконечниками, в то время как для железобетона потребуется алмазный инструмент. При установке блоков розеток или выключателей необходимо соблюдать межосевое расстояние 71 мм, иначе корректная установка электрической фурнитуры будет затруднена.

Важно! При обработке бетонных поверхностей рекомендуется использовать инструмент с функцией пылеудаления (например, с пылесосом). Также необходимо защищать органы дыхания респиратором.

Разметку для монтажных коробочек и проводов лучше всего выполнять с использованием лазерного нивелира.

Укладка проводов

Подобрав сечение провода для вытяжки, плиты, посудомоечной машины и определившись со схемой электрики, необходимо разобраться в вопросе правильной укладки кабеля в стены.

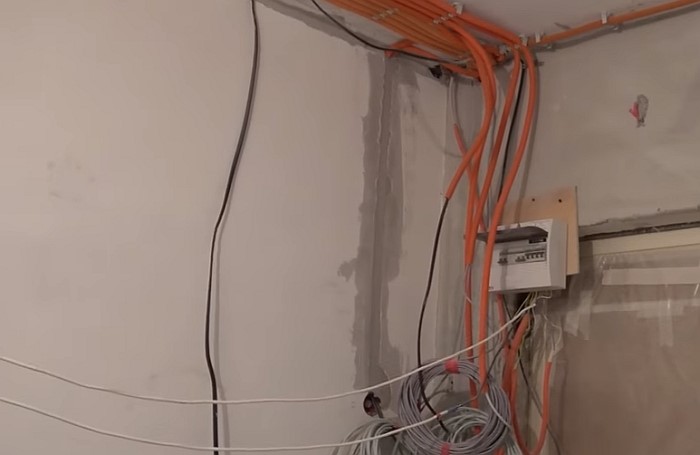

Если планируется использование гофры (что рекомендуется), ширина штробы должна быть не менее 20 мм. Открытая проводка может помещаться в специальные пластиковые кабель каналы (обычно не применяется в современном ремонте квартир). Во всех остальных случаях рекомендуется придерживаться следующих рекомендаций:

1. В штробах перфоратором выполняются отверстия 6 мм с шагом 30-40 см для фиксации провода специальными пластиковыми хомутами или дюбель скобами.
2. Перед укладкой, кабель «протягивается» в гофре.
3. После фиксации провода осуществляется «прозвонка» всей электрики на предмет отсутствия обрыва.
4. В конце выполняется заделка штроб гипсовой или штукатурной смесью.

Важно! Использование гофры позволит, в случае необходимости, произвести замену провода без нарушения отделки стен.

Монтаж электрической фурнитуры

После того как вы разобрались с вопросами, касающимися прокладки электропроводки, установки кабеля, монтажа щитка и отделочных работ, можно переходить к установке «подрозетников».

На этапе проектирования крайне важно учесть расположение дверей, мебели и электрических приборов. Работы следует начинать с установки специальных пластиковых монтажных коробок, которые имеют технологические отверстия для ввода провода. Существуют варианты глубиной 40 и 60 мм.

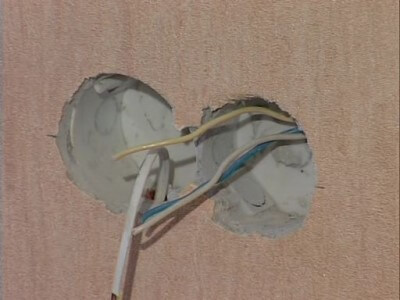

Монтажная коробка должна быть установлена в заранее подготовленное отверстие и находиться на одном уровне со стеной. Фиксацию «подрозетника» в нужном положении рекомендуется выполнять с помощью строительного гипса или специальных быстроотвердевающих смесей.

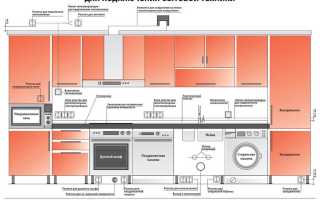

При выборе и установке электрофурнитуры следует придерживаться следующих рекомендаций:

• Розетки должны быть рассчитаны на номинал 16А и иметь керамические вставки;

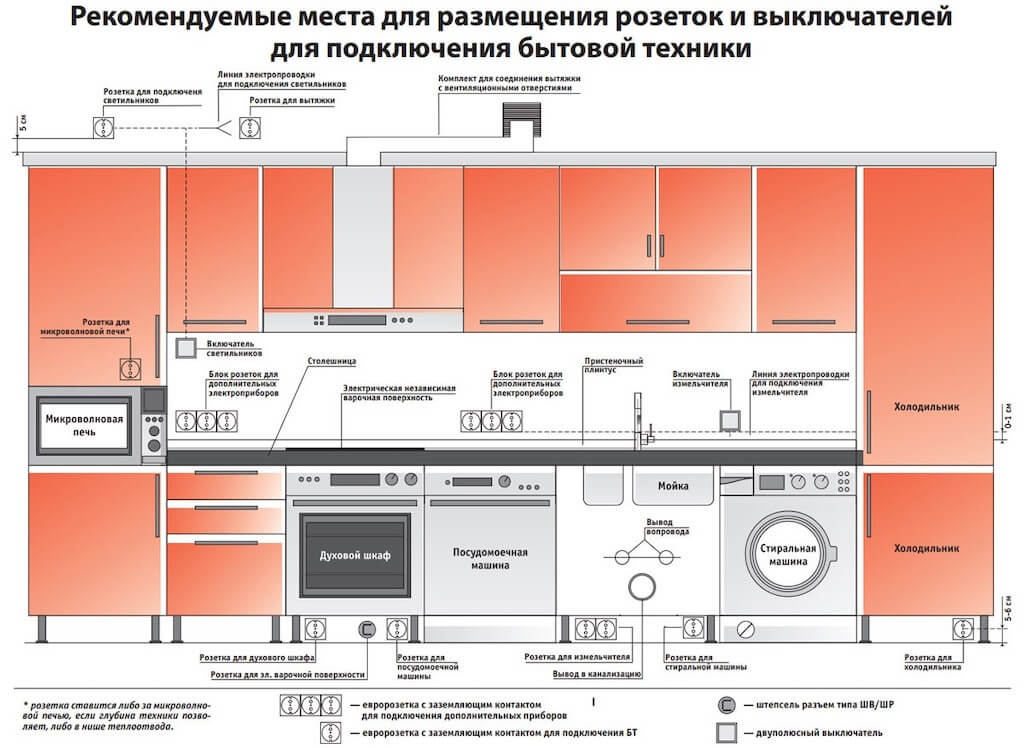

• Монтажные коробки следует размещать на высоте 30–40 см от пола;
• Розетки на кухонном фартуке должны находиться на 10–15 см выше столешницы;
• Высота выключателей должна составлять 100–110 см от пола, чаще всего они располагаются в 10–15 см от края двери;
• В одном помещении не рекомендуется использовать электрическую фурнитуру разных стилей;
• Блоки розеток или выключателей следует дополнительно приобретать с соответствующей монтажной рамкой;
• Лучше выбирать устройства с заземлением, если в разводке предусмотрен заземляющий провод.

Важно отметить, что в скрытых местах, например, там, где будет подключаться вытяжка или подсветка фартука, можно обойтись без установки розеток, используя клеммы для подключения. Установка фурнитуры обычно осуществляется после завершения отделочных работ. Необходимо оставлять запас провода в 10 см, чтобы в случае необходимости можно было заменить и повторно подключить механизмы.

Более подробно о переносе розеток без штробления можно узнать в этой статье.

Обратите внимание! Розетки и выключатели должны быть надежно закреплены в монтажной коробке, иначе после установки декоративной накладки может образоваться щель между ней и стеной.

Основные ошибки

Электрические провода можно сравнить с артериями организма человека. Именно электрика является основой жизнеобеспечения вашего жилья. Поэтому все работы необходимо выполнять в соответствии с установленными правилами ПУЭ. К сожалению, многие «псевдоэлектрики», люди, которые впервые сталкиваются с вопросом прокладки проводки, допускают ряд ошибок, приводящие, в последствие, к появлению серьезных проблем.

  Новички часто неправильно выполняют расчет нагрузок и не учитывают возможность одновременного включения нескольких бытовых устройств. Незначительный просчет приведет к неудобству использования техники, постоянному срабатыванию «автоматов». Задумываясь над тем, как провести провода, следует помнить, что в идеале электросеть должна быть целостной, по возможности без распределительных коробок и дополнительных соединений.

Многие, в целях экономии, используют комплектующие низкого качества. Это грубейшая ошибка, поскольку подобные изделия могут иметь завышенный номинал и не справиться в самый ответственный момент с нагрузками сети, в результате чего возможны нагревы, повреждение пластика и изоляции проводов. Результатом может стать даже короткое замыкание и пожар. Поэтому желательно доверять продукции проверенных, именитых производителей, предоставляющих на устройства и механизмы долговременную гарантию.

Независимо от того, будет это внешняя или внутренняя проводка, с заземлением или без, желательно использовать, как минимум, трехжильные медные провода. Важно уделять особенное внимание выбору защитных устройств, осуществлять правильный подбор автоматического включателя, в соответствии с возможными нагрузками и конкретным сечением провода. Рекомендуется электрический щиток укомплектовывать «автоматами», выключателями нагрузки, стабилизаторами сети и реле напряжения. Все клеммы, после подключения, необходимо в процессе эксплуатации поднять хотя бы один раз.

Большой ошибкой считается укладка в одной штробе силовых линий и слаботочной сети (кабеля интернет, телефона и телевидения). Это объясняется возможным созданием сильнейших помех и ухудшением качества сигнала. Стоит учитывать и, хоть и минимальную, вероятность пробоя изоляции проводов напряжения, в результате чего возможен выход из строя дорогостоящей техники и чувствительного оборудования. Именно поэтому слаботочные и силовые провода лучше укладывать в разных гофрах. Приветствуется раздельное помещение кабелей в соответствующих им штробах.

Грамотно выполненная проводка и правильные расчеты под кухонный гарнитур, с учетом приведенных рекомендаций, обязательно порадует вас своей надежностью, безотказностью и долговечностью. Предусмотренный запас мощности позволит в последующем использовать дополнительные электрические приборы, не переживая за перегрев кабелей и нежелательные срабатывания автоматических выключателей.

Ответственный подход к планированию размещению электрической фурнитуры, сделает эксплуатацию устройств, оборудования и приготовление пищи действительно приятным процессом.

Проверка и тестирование системы

1. Визуальный осмотр

Первым шагом является визуальный осмотр всех установленных компонентов. Проверьте, чтобы:

• Кабели были проложены без повреждений и перегибов.
• Все соединения были выполнены качественно, без оголенных проводов.
• Розетки и выключатели были установлены на правильной высоте и в соответствии с проектом.
• Электрический щиток был закрыт и не имел видимых повреждений.

2. Проверка заземления

Заземление является важным элементом безопасности электропроводки. Используйте мультиметр для проверки наличия заземления в розетках. Для этого:

1. Установите мультиметр в режим измерения сопротивления.
2. Подключите один щуп к заземляющему контакту розетки, а другой — к металлическому элементу, который точно заземлен.
3. Сопротивление должно быть ниже 4 Ом. Если значение выше, необходимо проверить соединения заземления.

3. Проверка напряжения

После проверки заземления следует убедиться, что в сети присутствует необходимое напряжение. Для этого:

1. Переключите мультиметр в режим измерения переменного напряжения.
2. Подключите щупы к фазному и нулевому контактам розетки.
3. Напряжение должно составлять 220-240 В. Если оно ниже или выше, это может указывать на проблемы в сети.

4. Тестирование нагрузки

Важно проверить, как система справляется с нагрузкой. Для этого подключите к розеткам устройства, которые будут использоваться на кухне, например, чайник, микроволновую печь или плиту. Убедитесь, что:

• Устройства работают без перебоев.
• Не происходит отключений автоматов в щитке.
• Не возникает перегрева проводов или розеток.

5. Проверка автоматов и УЗО

Не забудьте протестировать автоматические выключатели и устройства защитного отключения (УЗО). Для этого:

1. Нажмите кнопку тестирования на УЗО. Оно должно отключить питание.
2. После этого включите УЗО обратно и проверьте, что питание восстановилось.

6. Заключительная проверка

После выполнения всех вышеуказанных шагов, проведите заключительную проверку всей системы. Убедитесь, что все устройства работают корректно, а в щитке нет перегрузок. Если вы обнаружили какие-либо проблемы, их необходимо устранить до начала эксплуатации электропроводки.

Тщательная проверка и тестирование системы электропроводки на кухне — это залог вашей безопасности и долговечности работы всех электрических устройств. Не пренебрегайте этими этапами, чтобы избежать неприятных ситуаций в будущем.

Вопрос-ответ

Как правильно расположить электрику на кухне?

Розетки для освещения навесных шкафов удобно расположить на высоте 5–10 см над ними – так они будут не видны. Расположение дополнительных розеток на кухне, например, для пылесоса, осуществляется на высоте 30–40 см от пола, а выключатели устанавливаются на высоте 75–90 см и в 10–15 см от дверного косяка.

Как нарисовать схему электропроводки при электромонтаже?

Для этого сначала нужно нарисовать блоки, представляющие каждый компонент. Обозначьте все разъёмы, а затем нарисуйте соединения кабелей и проводов между этими разъёмами по мере прокладки проводов. Ниже представлены два примера схем электропроводки: схема, демонстрирующая простую схему включения освещения.

Где взять схему разводки электрики в квартире?

Бюро технической инвентаризации (БТИ) – это организация, которая хранит планы квартир, включая планы электропроводки. Если дом не новый, схема может быть найдена в их архивах.

Советы

СОВЕТ №1

Перед началом работы обязательно составьте подробный план электропроводки. Укажите расположение всех розеток, выключателей и освещения. Это поможет избежать ошибок и обеспечит удобство использования кухни в будущем.

СОВЕТ №2

Выбирайте кабель с учетом мощности всех подключаемых приборов. Для кухонных электроприборов, таких как холодильник, плита и микроволновая печь, рекомендуется использовать кабели с большим сечением, чтобы избежать перегрева и короткого замыкания.

СОВЕТ №3

Установите защитный автоматический выключатель в распределительном щитке. Это обеспечит безопасность вашей электропроводки и защитит от перегрузок и коротких замыканий, что особенно важно в помещениях с высокой влажностью, таких как кухня.

СОВЕТ №4

Не забывайте о правилах безопасности при работе с электричеством. Используйте изолированные инструменты, отключайте электричество перед началом работ и, если у вас нет достаточного опыта, лучше обратиться к профессионалам для выполнения сложных задач.
