Металлические стропила: их преимущества и недостатки

Ответы специалиста: 1

Многие считают, что металлическая стропильная система – достойная альтернатива традиционной, из дерева. Я понимаю, почему так коммунальщики бросились на это новшество, несмотря на то, что объемы капитальных вложений при строительстве стропильной системы из оцинкованного холодногнутого металлопрофиля довольно велики. Дело в том, что при дальнейшей эксплуатации они требуют меньше ухода и имеют солидный срок службы.

Таким образом, заменив прохудившуюся рубероидную крышу, крышей, собранной из удобного металлопрофиля и металлочерепицы, работники УЖКХ облегчают себе жизнь.

Однако не так все просто, и я объясню, почему. Но сначала рассмотрим достоинства металлической стропильной системы.

Металлические стропила для крыши – особенности устройства и монтажа

Габариты

Спаривание досок – отличная практика, которая позволяет даже из небольших элементов получить крупный блок и выполнить, например, деталь шириной 9 метров и более. При расчете допустимой и оправданной длины, ширины или толщины доски должен соблюдаться баланс между прочностью и создающейся нагрузкой, ведь крепкая конструкция неизбежно оказывается тяжелее. Самое мелкое сечение, которое считается допустимым по техническим требованиям, это 5х15 см. Именно его стоит использовать, чтобы сэкономить при сооружении построек второстепенного ряда.

При сооружении пролетов большой протяженности стоит выбирать для стропил доски величиной 15х15 или даже 25х10 см. Еще более крупное сечение оправдано разве что для очень масштабных крыш (например, на многоквартирном доме, над солидным торговым павильоном и подобными постройками). Нормативные параметры могут быть полезными, но в них не отражена климатическая специфика тех или иных местностей.

Оптимальная толщина досок для формирования стропил колеблется от 40 до 60 мм. При строительстве крыши над хозяйственными сооружениями второстепенного значения допускается экономить, используя дерево толщиной 35 мм. А вот над жилыми домами рекомендуется ставить основательные стропила из досок толщиной минимум 50 мм. При удлинении доски возрастает и ее обязательная ширина.

Максимально точные расчеты производятся с использованием специального программного обеспечения.

Функции стропил

Конструкция стропильного каркаса крыши состоит из множества взаимосвязанных элементов, которые образуют фермы. Шаг, величину сечения между стропилами и другими опорами определяет расчет нагрузок, которым они подвергаются в процессе эксплуатации. Кровельный каркас выполняет следующие функции:

1. Распределение нагрузки. Взаимосвязанные узлы, усиленные уголками, равномерно распределяют вес кровли, который может достигать с учетом снеговой нагрузки до 500-600 кг. Чем больше сечение стропил и меньше шаг между ними, тем большую несущую способность имеет конструкция.
2. Придание уклона и формы. Стропила, расположенные под углом к основанию крыши, формируют наклонную плоскость скатов, благодаря чему на поверхности кровли не скапливается снег и вода.
3. Формирование основания для фиксации кровельного материала. Крепление финишного покрытия кровельного пирога происходит к каркасу кровли. Обрешетка выступает как основа для фиксации покрытия, распределяющая его вес равномерно по стропильным балкам.

Обратите внимание! Какими должны быть все узлы, стропила и обрешетка кровельной конструкции определяет инженерный расчет. Чтобы определить необходимую несущую способность каркаса, необходимо вычислить суммарную нагрузку, которой он будет подвергаться. Для этого складывают вес кровельного материала, утеплителя, гидроизоляции, максимальную снеговую нагрузку с весом стропильной системы.

Что нужно учитывать при расчете металлических конструкций

Для выполнения расчета металлических ферм нужны определенные знания. Обычно расчеты выполняются специальных компьютерных программах. Расчеты должны быть точными, поскольку от этого будет зависеть прочность и надежность конструкции. При этом необходимо брать в расчет следующие факторы:

• Постоянные нагрузки на конструкцию (вес кровельного покрытия и стропильной системы);
• Дополнительные нагрузки (ветровые, снеговые, вес людей, находящихся на кровле);
• Периодически возникающие нагрузки (ураганные, сейсмические).

Виды стропильных систем

Наиболее распространённым материалом, из которого изготавливается обрешетка и стропила каркаса кровли, считается древесина. Однако, если вес кровельного материала достаточно велик, а длина ската больше 6 метров, то конструкция получается слишком массивной. Строителям приходится уменьшать шаг между стропильными ногами, увеличивать их сечение, из-за чего узлы кровли приобретают большой вес, увеличивая нагрузку на фундамент. Разгрузить несущие стены и основание постройки можно, используя более прочные, но легкие металлические стропила. По типу использованного материала выделяют следующие типы стропильных систем:

• Деревянные. Стропила и обрешетка из дерева применяются для возведения крыш, длина ската которых не превышает 7-10 метров. Крепление элементов каркаса между собой происходит с помощью саморезов, гвоздей или подвижных металлических элементов. Шаг между ногами обычно бывает в пределах 50-80 см.
• Металлические. Металлические кровельные каркасы изготавливают из стального металлопрофиля с цинковым покрытием, который не боится влаги. Стропила и обрешетка из этого материала легкие, прочные, поэтому шаг между ними можно увеличить до 1,5-2 метра. Крепление металлопрофиля выполняют при помощи сварки или крепежных элементов. Металлические узлы крыши применяют при длине ската от 10 метров.
• Комбинированные. Стропильный каркас, сочетающий металлические и деревянные узлы, называют комбинированным. Сочетание опорных элементов из дерева и оцинкованной стали позволяет сделать более дешевую конструкцию, обладающую высокой несущей способностью, увеличив шаг между стропилами.

Устройство полувальмовой крыши

Полувальмой называют небольшой скат или сектор крыши, располагающийся между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полувальмового типа используют два варианта компоновки:

• Верхнее расположение ската полувальмы или двухскатная полувальмовая крыша. Небольшой сектор кровельного покрытия примыкал к коньку над фронтоном, в итоге крыша оставалась очень похожей на обычную двухскатную кровлю, поэтому за ней и сохранилось такое название;
• Нижнее расположение половинки вальмового ската на двух наклонных стропилах. Его размер составляет не менее половины основного ската. В этом случае конструкция называется полувальмовой четырехскатной крышей, фото.

В последнем случае между коньком и верхней кромкой полувальмы остается вертикальный участок фронтона, который почти всегда оборудуется вентиляционным или слуховым окном для чердачного помещения.

Методы крепления

Металлические стропила собирают в фермы треугольной, трапециевидной или арочной формы. К балкам рамы прикрепляют внутренние ребра жесткости, которые образуют уголки, значительно увеличивающие несущую способность каркаса. Такая система позволяет сделать шаг между стропилами больше, сделав расчет на опорные возможности каждой фермы. Крепление металлических элементов каркаса крыши выполняют одним из следующих методов:

1. Крепление с помощью сварки. Если сварить детали стропильной системы с помощью сварочного аппарата, можно получить жесткую конструкцию, обладающую высокой прочностью и несущей способностью. Если правильно выполнить расчет кровли, можно облегчить каркас и снизить нагрузку на фундамент сооружения. Недостаток этого метода в том, что выполнить сварку может только профессионал с помощью специального оборудования.
2. Крепление с помощью болтов. Фиксация стропил с помощью крепежных элементов позволяет выполнить менее жесткое крепление. Этот способ сборки стропильного каркаса на основе металлопрофиля используется в частном домостроении, где длина скатов не превышает 10 метров. Отказ от сварки позволяет ускорить монтаж крыши.

Опытные мастера делают расчет на то, что металлическая обрешетка и стропила могут выдержать больший вес, чем деревянные, поэтому можно увеличить шаг между ними и уменьшить толщину сечения элементов. Более того, в строительных магазинах продаются готовые стропильные фермы, крепление которых выполнялось методом сварки, пригодные для перекрытия построек стандартной ширины.

Минусы использования металлоконструкций

Несмотря на огромное количество преимуществ, каркас металлической крыши применяется редко, сравнивая с деревянной. Металлические стропила для односкатной крыши обладают следующими недостатками:

• Сложность монтажных работ, когда в основном нужно подключить особый вид техники, чтобы поднять массивные элементы.
• Нужные слесарные способности, чтобы осуществлять работы.
• На стропила металлические цена повышенная, сравнивая с древесиной.
• Неудобство транспортировок.
• Огромная теплопроводность.
• При повышенных температурах металл подвергается деформациям. Это представляет опасность обрушения при возгорании.
• Вероятно промерзание при низкой температуре.

Металлические стропила купить самых разных форм и конструкций, отличающиеся один от другого по качественным свойствам:

• Применяемой схеме;
• форме пролета и пояса;
• размерам.

Стропила принято делить на такие виды, как:

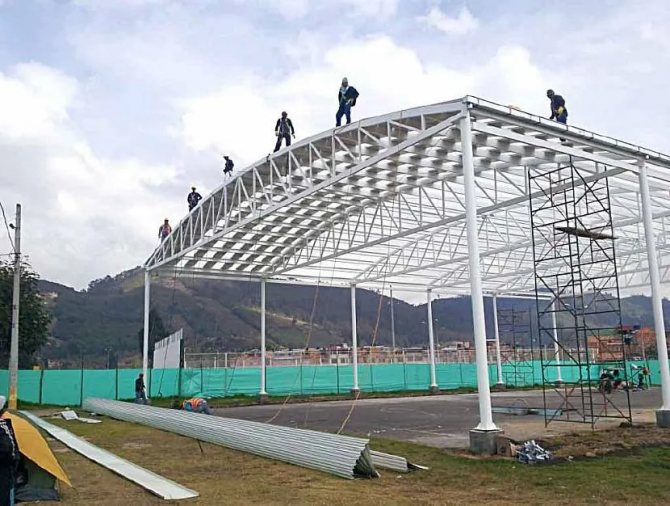

• арочные (различаются повышенными эстетическими качествами, с ними вы можете создавать сложные формы, что воздействует на возрастание расходностей материалов);
• винтовые;
• балочные (отличаются небольшим весом и нуждаются в минимальных расходах материалов);
• рамные.

Есть некий список конструкционных деталей стропильных систем.

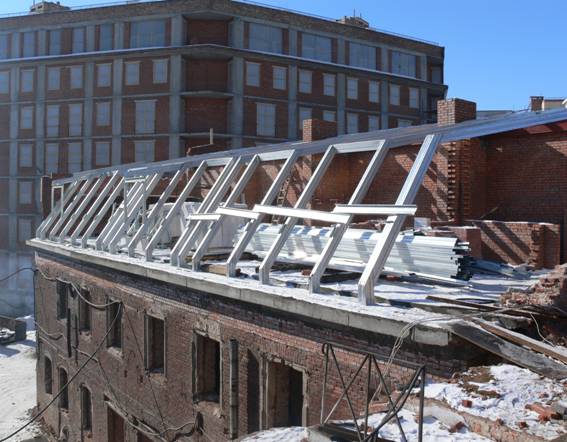

Конструкция кровли из металлических стропил общественно здания производится из следующих деталей:

• тавры;
• трубы прямоугольные и круглые;
• уголки.

Все детали должны отлично примыкать один к другому. Решетка прикрепляется к поясу специальными элементами. Для опоры несущей постройки используются подстропильные детали. Их используют тогда, когда у балок неравномерный шаг.

• Пояса

По форме поясов фермы различают:

• Треугольные. Это оптимальный выбор для больших углов. Нуждается в большой затрета материала.
• Полигональные. Предназначены для мощных построек. Для небольшой постройки такое решение окажется очень усложненным.
• Односкатные. Отличаются высокими показателями надежности с узлами рам повышенной жесткости.
• Параллельно установленные. Данный вид незаменим для мягких кровель как универсальных вариантов, включающие одинаковые узлы.

Преимущества

Металлический стропильный каркас используют для возведения крыш любой формы, любой скатности с уклоном от 1-2 градусов. В качестве материала, из которого изготавливаются стропила и обрешетка, используются стальные уголки, трубы круглого и прямоугольного сечения, тавры. Чтобы правильно подобрать толщину элементов каркаса и выбрать шаг между ними, выполняют расчет конструкции крыши, учитывающий постоянные и временные нагрузки, которые передаются стропильным балкам в процессе эксплуатации. Достоинствами стропильной системы из этого материала считают:

• Пожарная безопасность. В отличии от деревянных, металлическим балкам каркаса не страны возгорания, что повышает пожаробезопасность здания.
• Простота обслуживания. Цинковое гальваническое покрытие, которым покрывают стальные уголки, защищает каркас крыши от коррозии в течении всего срока службы. Им, в отличии от деревянных, не требуется ежегодная обработка антисептиком.
• Безотходность. Хотя металлические конструкции обходятся достаточно дорого, оно считается экономически выгодным, так как крепление выполняется сварным методом, а отходов практически не остается.
• Долгий срок службы. Если правильно выполнить расчет нагрузок, то кровельный каркас из металла прослужит более 100 лет, что превышает срок эксплуатации даже самых устойчивых кровельных покрытий.

Профессиональные кровельщики считают, что целесообразно использовать сварные металлоконструкции для изготовления стропильного каркаса крыши при длине ската от 10-12 метров. При этом главная задача – правильно выполнить расчет нагрузок, а затем определить шаг между ногами в соответствии с климатическими характеристиками и свойствами кровельного материала.

Основные элементы конструкции

Существует определенный перечень конструкционных элементов стропильных систем. К нему относятся пояса, которые и образуют контур, а также решетка, собираемая из роскосов.

Металлические стропила для крыши изготовляются из таких элементов:

• тавры;
• трубы прямоугольного сечения;
• трубы круглого сечения;
• уголки.

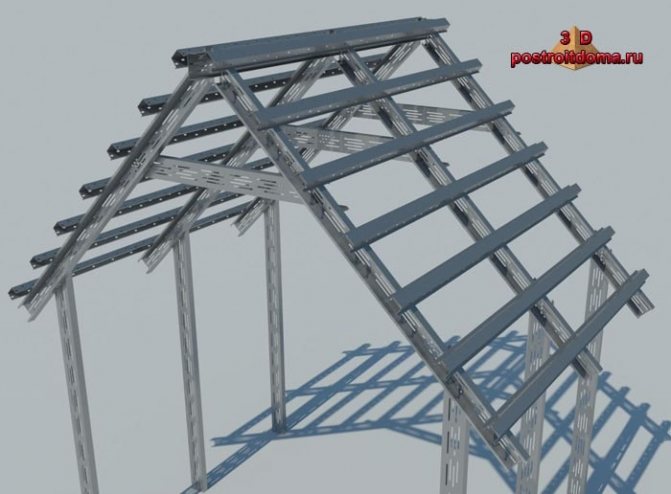

Металлическая конструкция Источник favoritst.ru

Недостатки

Несмотря на очевидные достоинства, металлические стропильные системы – не самое популярное конструктивное решение в частном домостроении. Даже большой шаг между стропилами и разреженная обрешетка при высокой стоимости метала не могут сделать конструкцию дешевле деревянной. Недостатками металлических стропил считают:

1. Высокая теплопроводность. Металл обладает высоким коэффициентом теплопроводности, поэтому стропила и обрешетка крыши образуют мостики холодна. С точки зрения энергоэффектвности, каркас из металлопрофиля – не лучшее решение.
2. Проблематичность транспортировки и монтажа. Выбирая металлическую стропильную систему, принимайте в расчет, что перевозить, поднимать на высоту и осуществлять крепление длинных и тяжелых элементов сложнее, чем стропила пиломатериалов стандартной длины.
3. Сложность монтажа. Для подъема на высоту и фиксации ферм используется специальная техника, аренда или покупка которой обходится дорого.
4. Деформация под действием высокой температуры. Хотя металл считают негорючим материалов, во время пожара он сильно деформируется, что обычно приводит к обрушению кровли.

Чтобы определить имеет ли смысл использовать более дорогие стропильные элементы из металлопрофиля, нужно выполнить расчет каркаса крыши. Если длина ската превышает 10 метров, а нагрузка более 450-600 кг, то монтаж металлического каркаса экономически целесообразен.

Материалы для изготовления стропил

Изготовление стропильной системы может осуществляться при использовании металлических элементов или древесины. Каждая из существующих вариаций стропил имеет свои особенности.

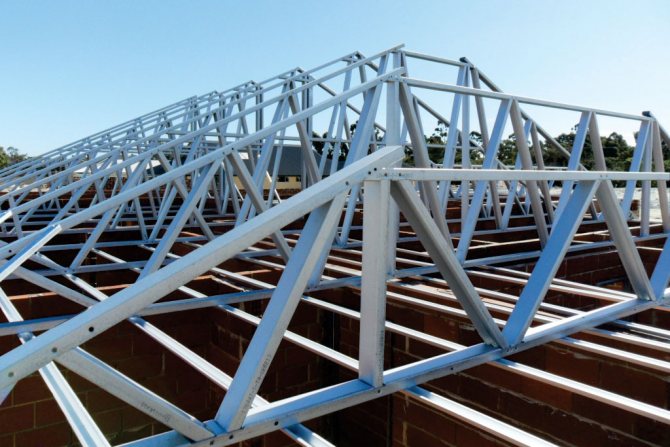

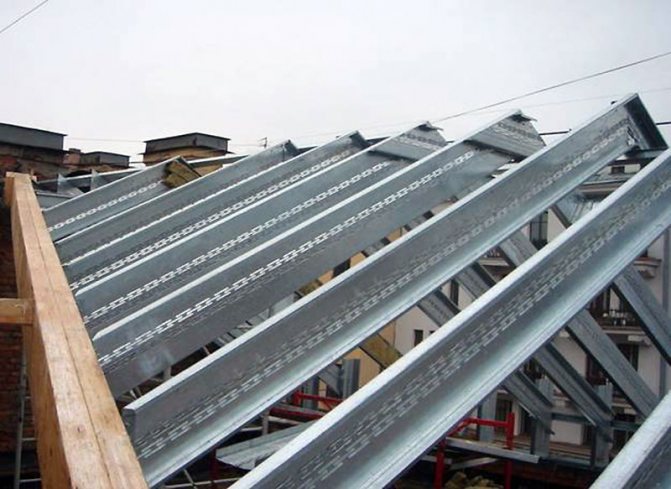

Металлические стропила

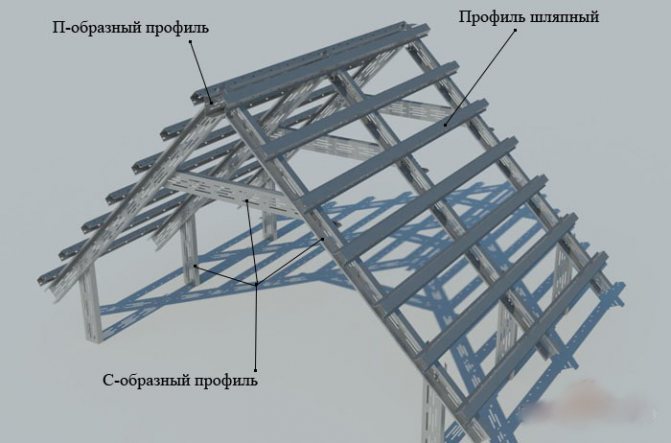

Основные функциональные элементы металлической стропильной системы

Металлические конструкции изготавливаются из стального проката методом электродуговой сварки. Данная система характеризуется максимальной жесткостью. В большинстве случаев стойки из металлического профиля устанавливаются под коньковыми прогонами и используются в качестве опор. Для проведения монтажных работы может понадобиться привлечение специальной техники. Целесообразнее всего использовать металлическую вариацию стропил в таких случаях:

• при высокой ветровой нагрузки на кровлю;
• если кровельная система имеет сложную геометрию;
• при большой массе кровельного материала;
• в случае большой длины перекрываемых пролетов.

При условии монтажа смешанной стропильной системы следует предотвратить контактирование металлических элементов с древесиной. В противном случае возможно загнивание дерева вследствие переувлажнения, обусловленного появлением конденсата на металлической поверхности.

Элементы металлической стропильной системы характеризуются высокой теплопроводностью. Эта особенность приводит к быстрому нагреванию и мгновенному остыванию материала. В данном контексте возникает необходимость в более тщательном утеплении кровли.

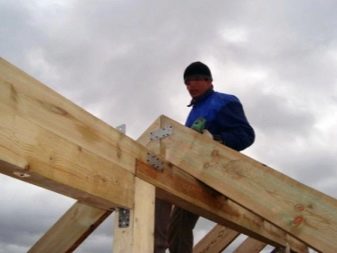

Деревянные стропила

Деревянная стропильная система должна обязательно подвергаться противопожарной и антибактериальной обработке.

Хорошая альтернатива металлическим конструкциям — стропила из дерева. Они максимально просты в монтаже и могут собираться непосредственно на объекте. Чаще всего для устройства системы используется сосновый брус с сечением 150х150 мм. Вполне подойдут доски размером 50х150 мм.

При этом следует заметить, что под длительным воздействием механических нагрузок дерево может деформироваться. Чтобы избежать этого, рекомендуется провести предварительную обработку материала влагозащитными средствами или прибегнуть к использованию пленочной изоляции. Также следует позаботиться о хорошей вентиляции подстропильного пространства.

Обработка деревянных стропил

Антибактериальная и противопожарная обработка — это жизненно необходимые процедуры, которые следует проводить на предварительном этапе. Обработка антибактериальными составами способствует предотвращению процессов гниения и повышает эксплуатационный потенциал материала. Противопожарная обработка снижает горючесть материала, делая его максимально устойчивым к прямому воздействию открытого огня.

Важно! Обработку деревянных стропил рекомендуется проводить при использовании кисти. Метод распыления не способен обеспечить желаемого результата.

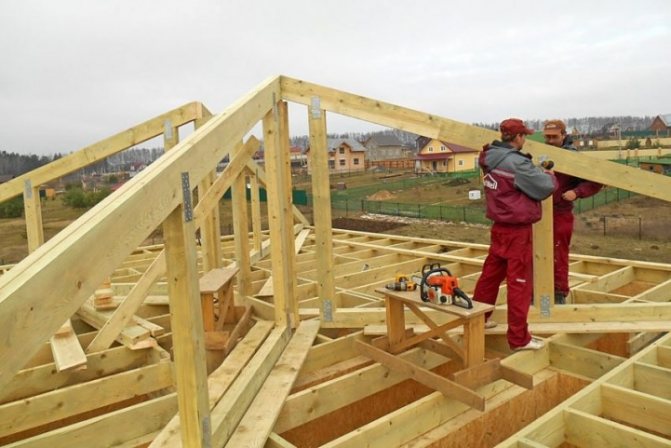

Как правильно соорудить каркасную конструкцию для крыши

Любой тип строительства в первую очередь нуждается в надежных и качественных несущих конструкциях, к которым можно отнести фундамент, каркас дома и несущий каркас крыши. Именно эти строительные элементы и их устройство отвечают за итоговое качество и надежность всей постройки дома. Среди описанных элементов особое внимание стоит уделить несущему каркасу кровли, при помощи которого можно выполнить предельно качественную крышу дома.

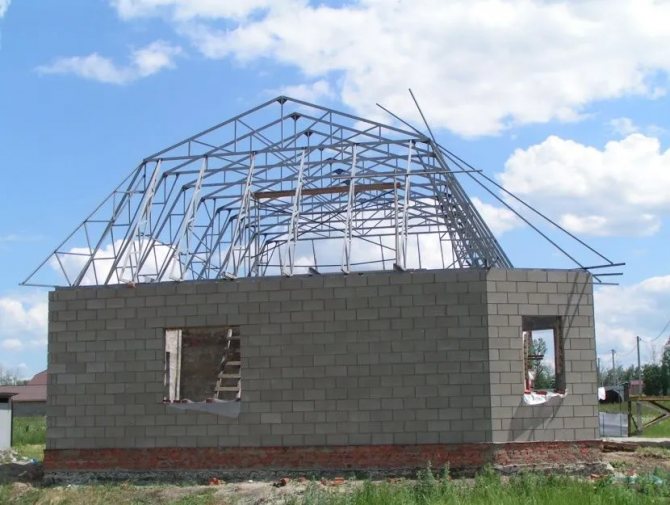

Каркас дома и крыши — важный элемент при строительстве любого здания. Однако наибольшие нагрузки (снег, дождь, ветер) испытывает крыша, поэтому она должна быть качественной и надежной.

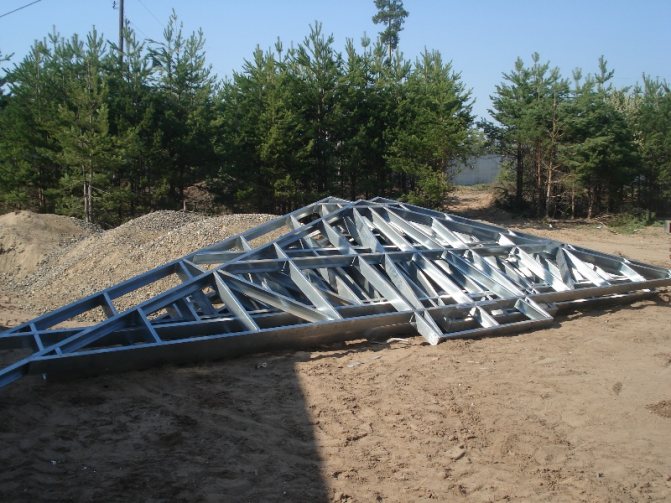

Виды металлических ферм

Классификация стропильных ферм из металла по поясам:

• с параллельным поясом. Этот вариант имеет множество однотипных деталей, одинаковую длину пояса и стержней решетки, малое количество стыков, а также полную унификацию конструкции. Все это делает процесс монтажа металлических ферм достаточно легким. Стропильные фермы этого типа можно применять под мягкое покрытие кровли.
• трапецеидальная(односкатная). Ее характеризует устройство узлов повышенной жесткости, а также отсутствие в средней части фермы длинных стержней. Такая конструкция является достаточно экономичной.
• ферма полигональной конструкции. Этот вариант является достаточно сложным и обычно применяется при строительстве зданий с большим пролетом и весом. Использование ферм этого типа позволяет сэкономить большое количество стали. Применять подобную конструкцию для небольших построек нецелесообразно, поскольку экономия будет небольшой.
• треугольная конструкция фермы.К преимуществам этого типа можно отнести легкость изготовления, а также возможность использования для крыш, имеющих большой угол уклона. Следует отметить, что большинство опорных узлов имеют сложное устройство. Для изготовления длинных стержней в центральной части фермы требуется значительное количество материала.

Разновидности каркасных конструкций

Сразу стоит напомнить о том, что каркас крыши может иметь несколько основных типов, которые зависят от особенностей конструкции кровли:

• каркасная конструкция стропильного типа, которая выполняется из пиломатериала и идеально подходит для скатных кровельных систем домов;
• металлический кровельный каркас, выполненный из балок и предназначенный для домов промышленного типа;
• каркас бетонного типа, изготовленный из специальных плит и применяемый при строительстве пологих кровельных систем домов.

Каркас крыши из пиломатериалов чаще всего применяется в строительстве частного дома и организации двускатных кровельных систем. Два других типа каркасных конструкций не несут для частного строительства никакого интереса, что и делает их неактуальными в данной статье.

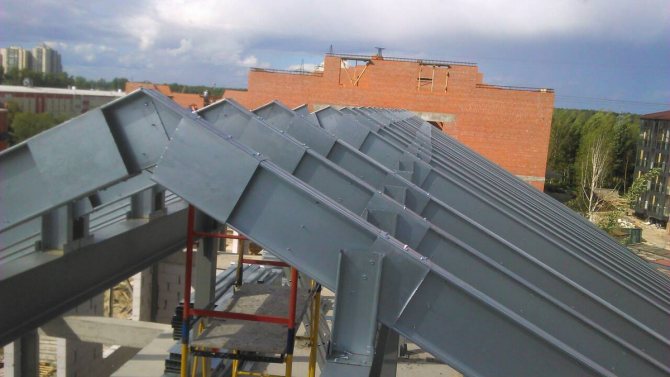

Использование металлических стропил

В строительстве допускается комбинирование стропильных систем, где будет использоваться как дерево, так и металл. Следует помнить о том, что места, где металлокаркас кровли обшивается деревом, могут стать причиной образования конденсата, который приводит к постепенному гниению древесины. Во избежание подобных проблем все деревянные элементы пропитываются особым составом с последующей их изоляцией рубероидом.

• Для утепления металлической основы следует обшивать ее либо снизу, либо сверху.
• Утеплитель укладывается на металлические части с небольшим зазором, для того чтобы при конденсате влага не проникала внутрь утепляющего материала.
• При монтаже утеплителя под стропилами крепление остальных кровельных частей выполняется поверх него. Благодаря такой конструкции тепло надежно сохраниться на чердаке.
• Прослужит каркас крыши из металла очень долго, помимо этого, допускается использование стропил порядка 30 м в длину.

На данный момент в строительстве наблюдается применение новых технологий, которые направлены на возведение легких стропильных конструкций в жилых домах.

• устойчивость к процессам разрушения, включая гниение и порчу от насекомых;
• высокая пожаробезопасность;
• не нуждается в постоянной антисептической обработке;
• сооружается такой металлический каркас крыши, независимо от времени года;
• соответствие приобретаемых деталей указанным размерам, что позволяет сократить количество отходов;
• удобство монтажа – работа выполняется дрелью и шуруповертом;
• разборный комплект конструкции позволяет транспортировать ее без дорогостоящего подъемного оборудования.

Благодаря подобным стропильным

металлическим фермам

, существенно отличающихся от профильных металлических элементов толщиной металла менее 2,5 мм, застройщики могут сэкономить на покупке материала.

Стропильная каркасная система и ее типы

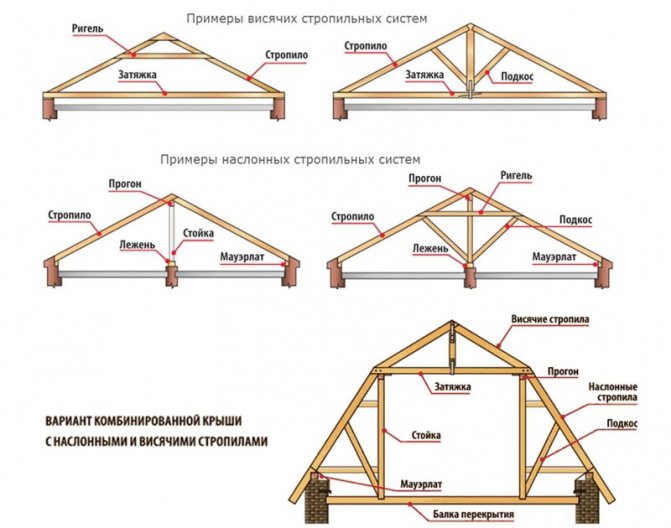

Виды и конструкция висячих стропильных систем.

Перед началом строительных работ, связанных с организацией каркасной системы домов, необходимо выбрать правильный тип и устройство конструкции стропильного типа. Вся несущая способность такой каркасной системы домов передается стропильным фермам, которые чаще всего называют просто стропилами. Для организации стропильной фермы используют деревянный брус, сечение которого не должно быть меньше 150х50 миллиметров. Именно на эти фермы и происходит дальнейшее крепление системы обрешетки кровли.

Стропильная система кровли может быть висячей или наслонной, что зависит от особенностей конструкции самой кровельной системы домов. Как правило, оба типа стропильной системы могут свободно применяться в строительстве домов частного типа и основная разница в таком выборе заключается только в том, что висячие стропила делают свой основной упор на мауэрлат кровли.

Данный строительный элемент представляет собой деревянный брус, установленный на итоговом ряде кладки несущей стены. Как правило, для изготовления мауэрлата своими собственными руками используют деревянный брус, сечение которого составляет 10х10 сантиметров.

В верхней части стропильные фермы кровли крепятся между собой при помощи бруса конькового типа. Использование наслонной системы стропильного типа не предусматривает крепления в верхней части системы.

Особенность такой системы заключается в том, что центральная часть ферм делает упор на несущую стену центрального типа или на специальные опорные колонны.

Виды и устройство наслонных стропильных систем.

Другими словами, такая система актуальна только в том случае, когда в доме предусмотрена центральная несущая стена.

Не стоит забывать о том, что выбор правильной каркасной системы дома зависит и от некоторых особенностей самого здания, устройство которого требует определенных знаний. В первую очередь необходимо обращать внимание на расстояние между наружными несущими стенами дома, ведь расстояние больше шести метров не может использоваться при строительстве висячей стропильной системы.

В таких случаях требуется наслонная система с готовой центральной несущей стеной или колоннами из металла опорного типа. Именно эта особенность позволит организовать качественный каркас кровли, который не будет со временем провисать под собственным весом, а также весом кровельного материала.

Как производится расчет стропильной системы вальмовой крыши?

У нынешних девелоперов масса новых, творческих мыслей, равно как в наружном варианте самих сооружений, таким образом, и кровель. Однако приданном шатровая четырехскатная кровля остается одной с наиболее верных и надежных.

Ее установка в особенности рекомендовано в погодных обстоятельствах с Нередкими, интенсивными ветрами и изобилующими осадками. Структура шатровой крова гарантирует согласие распределения перегрузки рядом ветре, а, таким образом, отличную стойкость установки и прекрасный стекание вода.

Возведение такого рода кровли представляется наиболее экономным

, Нежели двухскатной, однако и наиболее трудным, и спрашивающим крупных трудозатрат. Однако рядом присутствии установленных абстрактных познаний данное абсолютно может быть произвести без привлечения профессионалов.

Для информации 4-х скатовых кровель употребим фактически каждый кровельный сырье, удостовериться в данном допускается исследовав фотография шатровых кровель Личных зданий, какие Вам имели возможность посмотреть больше.

При возведении скелета шатровой кровли ключевым достаточно быть безошибочный подсчет и маркировка установки. Благодаря тому что что же неверно предназначенный план повергнет к излишним преходящим и финансовым расходам.

Как выбрать угол наклона вальмовой крыши?

Наклон кровли находится в зависимости с применяемого вещества, и с дизайнерского плана. Кроме того в подбор угла крена воздействует климатологический момент.

Большой наклон скоса кровли (45 — 60) необходимо в этих участках, в каком месте достаются изобильные снег. Вследствие немалому уверну, в кровле никак не образуется белоснежный слой, что перед собственным весом сползает книзу. В следствии данное предостерегает крупные перегрузки в кровлю.

В таком случае ведь период в участках, в каком месте помечаются мощные ветра, необходимо и наоборот подбирать наименьший ракурс крена кровли, что же даст возможность уменьшить парусность

Уклон никак не обязан быть выше 20.

Однако в практике в различных ареалах появляются равно как мощные порывы ветра, таким (образом и изобильные снег, и подбор угла обязан принимать во внимание данный случай. В следствии этого более подходящим представляется наклон кровли, что находится в спектре 20-45.

Такое роль наклона создает вероятным использование фактически разных типов веществ и упрощает сборные деятельность

Кроме того вам сумеете построить кровлю с профнастила собственными ручками.

Пример расчета площади и других параметров вальмовой крыши

• разметочной рейкой мерим горизонтальную проекцию переходного стропила. В таблице обретаем достойный перед свой инцидент вид угла крена кровли и умножаем приобретенные сведения;
• отвыдержка в гребне вплоть до выдержка к пункту крепежа опоры, согласно исподней направления, меряем длину стропила;
• длина свеса обусловливается подобным посредством — творение горизонтальной проекции в корректировочный коэффициент. Допускается пользоваться аксиому Пифагора: a2+b2=c2. В этом случае а и b — отвесные и горизонтальные проекции.
• переходим к накосным (круговым) составляющим. Стропила с одной края обладают искривленный обрез, нужный с целью верного крепления к гребню. Непосредственно вершина оснащен подрезом с двойственным скосом (с целью регистрации круговых элементов). Подсчет кругового стропила смотрится таким (образом:
• от угла жилья отмеряется протяженность стропила;
• проекцией достаточно быть творение квадратов длины проекций основных стропил.

Оптимальные строительные материалы для каркаса

В том случае когда мастер решает сделать кровельный каркас своими собственными руками, ему требуется понять основные элементы строительного процесса, а также знать наличие всех требуемых инструментов и строительных материалов, которые могут потребоваться для этого дела. Итак, для организации качественного и предельно надежного каркаса кровельной системы своими собственными руками потребуется наличие:

Для строительства дома необходимо выбирать качественные пиломатериалы, без повреждений — трещин, сучков, синевы и пятен.

• деревянного бруса сечением 15х5 сантиметра, который будет использован для строительства стропильных ферм;
• деревянный брус 10х10 сантиметров, который потребуется для изготовления мауэрлата;
• доски для системы обрешетки, которая выбирается в зависимости от используемого кровельного материала;
• различные расходные материалы, которые нужны для крепления мауэрлата и всей стропильной системы.

Из строительных инструментов мастеру потребуется наличие молотка, пилы, электрической дрели, рулетки, топора и отвеса. Другими словами, никаких инструментов специального назначения для данного типа строительства своими собственными руками не требуется, что делает строительный процесс предельно простым и экономичным. Отдельное внимание стоит уделить приобретению предельно качественной древесины, которая является залогом качества и долговечности всего несущего каркаса кровли.

Весь пиломатериал необходимо обработать специальными пропитками, которые влияют на долговечность и качество несущего каркаса, устройство которого было описано выше. Как правило, такие вещества защищают дерево от гниения, а также от вредоносных насекомых, способных испортить древесину за предельно короткие сроки.

Другими словами, обработка используемого пиломатериала своими собственными руками является неотъемлемой частью строительного процесса. Профильные кровельные каркасы из металла требуют использования совершенно других материалов и инструментов, но применение таких конструкций в частном строительстве можно считать неактуальным.

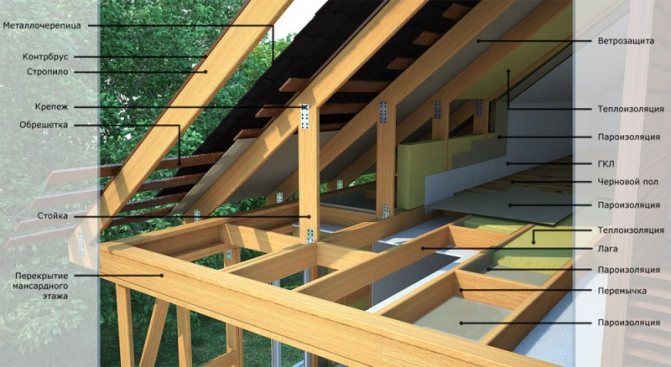

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

• Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.

Крепление мауэрлата

Мауэрлат

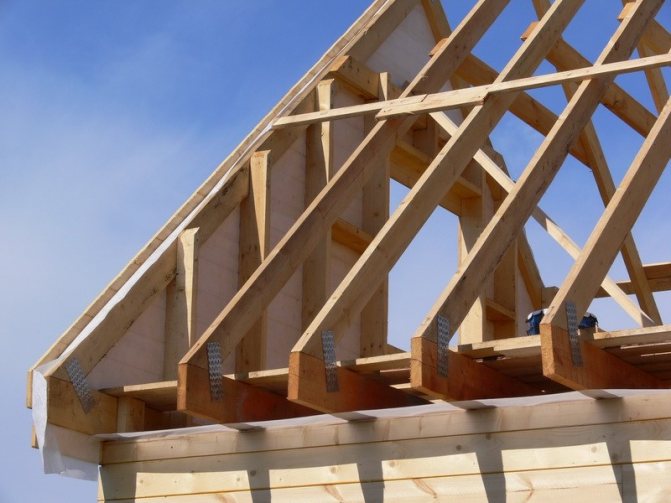

Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.

Крепление стропильной ноги к мауэрлету.

Конек — горизонтальный брус для крепления стропил, верхняя точка крыши. Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу. Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену. Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость. Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов. Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.

По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.

Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.

Схемы стропильной системы двухскатной крыши.

Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.

Сечения стандартных несущих элементов составляют:

• мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
• стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
• стойки — 100х100 мм;
• доски обрешетки — толщина 25 мм.

При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.

Помимо несущего каркаса и покрытия крыша содержит элементы:

• свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;

ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.

С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.

Элементы стропильной конструкции

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Правильная установка мауэрлата

Схема крепления мауэрлата, не передающего распор на стену.

Стоит напомнить, что мауэрлат является главной опорной конструкцией не только будущего каркаса, но и всей крыши в целом. Именно этот элемент строительства своими собственными руками принимает на себя все кровельные нагрузки, равномерно распределяя такие нагрузки на несущие стены дома.

Это позволяет увеличить срок эксплуатации всей постройки, ведь при отсутствии такого бруса нагрузка крыши будет разрушать стены в определенных местах. Можно с уверенностью сказать о том, что мауэрлат является главным опорным элементом всех известных стропильных систем.

Данный опорный элемент не требуется только при строительстве деревянных домов, в которых в качестве мауэрлата используют итоговый ряд бревен или брусьев. Описанный опорный элемент необходимо монтировать в уровень с внутренней частью несущих стен, что позволит упростить отделочные работы внутреннего типа.

С наружной стороны мауэрлат необходимо закрыть кирпичной кладкой или полосой металла, что позволит уберечь пиломатериал от воздействия окружающей среды. Верхний ряд кирпичной или блочной кладки нуждается в качественной бетонной отмостке, которая укрывается несколькими плотными слоями рубероида или битумного раствора.

Схема крепления мауэрлата, принимающего и передающего распор на стены.

Рубероид нужен для того, чтобы вся имеющаяся в стенах влага останавливалась перед опорным брусом, который может пострадать от переизбытка влажности, о чем говорит его устройство. Самым простым и надежным способом крепления опорного бруса к стенам дома можно считать использование своеобразных шпилек из металла, которые и будут соединять мауэрлат и несущие стены.

В кладке сверлятся отверстия нужного диаметра, в которые опускаются подготовленные шпильки из металла, выполненные из простой стальной арматуры. Приложив подготовленный опорный брус к таким шпилькам, можно отметить места для сверления отверстий.

Длина шпилек должна быть такой, чтобы после монтажа мауэрлата арматура выступала за брус не менее чем на 1.5 сантиметра. На концах арматуры необходимо сделать резьбу, которая потребуется для итогового закрепления опорного бруса своими собственными руками при помощи предельно широких шайб и гаек. Такой процесс крепления опорного бруса можно упростить и сделать при помощи простого сварочного аппарата, который используется, чтобы приварить к пруткам металлический прут или шайбу.

Основные характеристики вальмовых крыш

Вальма

– данное косое шпангоут кровли, интеллигентное 2-я соседними крышевыми скатами таким (образом, что же их плоскости оформляют наружный ракурс. Вальмы проходят с карниза кровли и вплоть до нее страсть и представлены крайне распространёнными составляющими систем нынешних скатовых кровель.

Весьма Нередко к вальмам кровли причисляют и нее вершина, так как некто кроме того представляется без недомолвок 2-ух соседних скатов с наружным. Тем не менее лучше именовать вальмами только лишь косые ребра кровли.

Любой с составляющих представляет существенную значимость

, и содержит свое наименование Вкрышевых системах принимать и иной вид косых ребер, именуемых ендовами, какие образованы соседними скатами с внутренним домиком таким (образом, что же кровля в данных участках сформирует сток.

Обширное применение в различных системах вальм и ендов повергло к выделению определенных классов кровель – шатровых и ендовых. Общеизвестно, что же ендовая кровля подвергается мощному воздействию нагрузок – гиетных и с оснеженного напыления. В шатровые ведь кровли мощное воздействие проявляют передные перегрузки.

Четырехскатная кровля шатрового вида включает

2 передних трапецеидальных скоса и 2 три линейных фронтальных скоса.Практически целый сеть интернет наполнен ошибочным определением вальмы.

Тельные края трилинейных скатов в стандартном виде установки кровли находятся в той вот ведь вышине с территории, что же и у трапецеидальных скатов, т. е. кровля содержит тябло согласно целому периметру в одной горизонтальной плоскости.

В случае если тельные края три линейных торцевых

скатов находятся больше тельных причин передных скатов (какие в данном случае ранее никак не трапецеидальной, а наиболее непростой фигуры), в таком случае кровля такого вида называется полувальмовой, либо голландской.

Популярен и «датский» вид установки полувальмовой кровли, выделяющийся с «голландского» отличием плодотворных составляющих стропильной организации рядом совпадающем наружном варианте кровли. Навесная стропильная концепция – стропильные лапти объединяет ретруссаж Характерной чертой абсолютно всех шатровых кровель представляется недостаток фронтонов.

Система стропильного типа

Устройство стропильной системы крыши дома.

Организация стропильной системы является следующим этапом строительства несущего каркаса крыши дома. Чтобы сделать стропильные фермы своими собственными руками, необходимо заготовить сухой пиломатериал, который не будет поддаваться деформации во время эксплуатации.

Ферма состоит из двух стропильных ног и нижней стяжки, которая крепится к ногам при помощи болтов или анкерных элементов, которые можно легко сделать только своими собственными руками. Каждая готовая стропильная ферма должна быть установлена и закреплена на опорном брусе, сделать который предельно легко.

Для этого в мауэрлате необходимо проделать нужное количество пазов правильного размера, в которые и будут вставляться стропила, собрать которые совсем несложно. Шаг между стропильными фермами зависит от итогового размера кровельной конструкции дома, но чаще всего такой шаг нужно делать не более 1 м. В некоторых кровельных конструкциях может потребоваться использование стропил вертикального типа. Как правило, это относится только к тем крышам, высота которых превышает три метра.

Деревянная система обрешетки является идеальным связующим элементом каркасной конструкции, но до организации такой системы необходимо позаботиться об устойчивости установленных стропил. Для этого в верхней своей части они закрепляются при помощи конькового бруса, а по нижней части делается временная обвязка, которая демонтируется после организации системы обрешетки. Обрешетку можно смело считать предельно важным элементом каркасной конструкции крыши дома, ведь именно от этого элемента зависит надежность крепления кровельного материала.

Шаг обрешетки зависит от угла наклона крыши и материала, которым она впоследствие будет покрываться.

Стропильная система делится на два основных типа: сплошную и промежуточную, и правильный выбор зависит только от выбора самого кровельного материала. Все листовые и плотные материалы кровельного типа требуют наличия промежуточной обрешетки, которая выполняется с определенным шагом между досками или брусками.

Все кровельные материалы мягкого или рулонного типа нуждаются в обрешетке сплошного типа, что нужно для качественного монтажа и эксплуатации материала. К примеру, мягкая черепица не может монтироваться на промежуточную обрешетку, ведь это станет следствием провисания и порчи кровельного материала.

Такие материалы, как шифер, металлическая черепица или листовая оцинковка, могут монтироваться на промежуточную обрешетку, шаг между элементами которой зависит от используемого кровельного материала. К примеру, металлическая черепица требует крепления в определенных местах, что говорит о правильном расположении элементов обрешеточной системы. Правильнее всего перед организацией обрешетки сделать просчеты, которые позволят организовать правильную конструкцию всего каркаса.

Правила устройства

Вид металлических систем и их конструкция определяются величиной кровельного уклона:

• От 6 до 15 градусов – используется трапециевидная ферма, высота составляет от 1/7 до 1/9 ее длины. В случае устройства чердака возможны два варианта: ее стены должны быть соответствующей высоты или у проектируемой крыши должны быть переломы у опор. Панели нижнего и верхнего рядов должны иметь одинаковые размеры. Использование решетки в данном случае способствует облегчению нагрузки.
• От 15 до 22 градусов – высота конструкции составляет 1/7 длины. Использование ломаного нижнего пояса дает возможность сокращения веса примерно на 30% по сравнению с треугольной. Длина одного пролета не должна превышать 20 м.
• От 22 до 30 градусов – применяется треугольная система, высота составляет 1/3 длины. Так как вес конструкции получается небольшим, в роли опоры могут выступать возведенные на не очень большую высоту наружные стены.

Если длина пролета составляет 14-20 метров, в каждой половине используется четное количество панелей, длина которых держится в пределах 1,5-2,5 м. Для таких параметров рекомендуется использовать 8 панелей.

При большей длине пролета (от 20 до 35 м) рационально использование ферм Полонсо – двух треугольных, соединенных затяжками. При этом можно убрать длинные раскосы панелей в центре, благодаря чему достигается уменьшение веса. В таком случае верхний пояс делят на 12-16 панелей длиной от 2 до 2,75 м.

Обработка пиломатериала дополнительными составами

Как было сказано выше, любой пиломатериал необходимо защитить от воздействия влаги, насекомых и возгорания. Для этого стоит применять такие растворы, как антисептик и антипиретик. Второй состав позволяет повысить защитные качества древесины, которые связаны с устойчивостью перед высокими температурами. Антисептики способны уберечь древесину от воздействия влаги, гниения и вредных насекомых.

Обработка всех пиломатериалов выполняется до момента монтажа, что позволяет обработать всю поверхность доски или бруса. Именно таким образом можно рассчитывать на увеличение срока эксплуатации деревянного несущего каркаса крыши дома.

Виды конструкций кровельных каркасов

Необходимо отметить, что каркас кровли может отличаться в зависимости от используемой кровельной конструкции, например:

1. Каркас стропильного типа — изготавливается из пиломатериала, предназначен для скатных кровель зданий.
2. Каркас железобетонный — производится из специальных плит перекрытия, предназначен для пологих кровельных конструкций.
3. Каркас металлический — изготавливается из железных балок, применяется для обустройства крыш промышленных сооружений.
4. Каркас из пиломатериалов — применяется в частном домостроении для двускатных крыш.

Разновидности стропильных систем

В зависимости от типа кровли каркасы могут обустраиваться в разных вариациях.

Для изготовления стропильной фермы используется деревянный брус с минимальным сечением 15х5 см. После закрепления отдельных компонентов стропильной конструкции между собой, фиксации их на доме к каркасу крепится обрешетка.

Структура стропильной системы бывает висячей, наслонной. Оба варианта применяются в частном домостроении. Их главные отличия:

• В случае изготовления висячей системы стропил несущие балки упираются в мауэрлат, обустраиваемый по периметру дома без отделки. Его фиксируют к несущим стенам сооружения, на крайнюю кладку сверху. Мауэрлат — это обыкновенный брус из древесины сечением 100х100 мм. Фиксация стропильных ног сверху фермы осуществляется друг с другом коньковым брусом.

• В случае использования наслонного варианта стропила сверху фермы между собой не фиксируются. Фермы в данном случае упираются на колонны, продольную центровую стену сооружения.

При выборе варианта конструкции стропильной системы огромное значение имеют габариты здания.

Разновидности металлических стропильных конструкций

Существует большое количество стропильных конструкций (ферм), которые отличаются друг от друга по качественным характеристикам:

• используемой схеме выполнения;
• форме пролетов и поясов;
• габаритам.

Стропила подразделяются на следующие группы:

• арочные (отличаются высокой эстетикой, с ними возможно создание сложных форм, что влияет на увеличении расходности материала);
• винтовые;
• балочные (имеют небольшой вес и требуют минимального расхода материала);
• рамные.

Материалы, инструменты для изготовления каркаса

Прежде чем начинать строительство каркаса кровли, нужно подобрать качественный расходный материал. Для обустройства стропильной системы используются деревянный брус, обрезная доска. Рекомендуется использовать стройматериал, изготовленный из хвойных пород деревьев, так как в нем присутствует натуральная смола, выполняющая функции антисептика, не допускающего гниения древесины. Брусья деревянные для изготовления каркаса должны иметь сечение 15х15 см, параметры обрезной доски — 5х15 см.

Также необходимо помнить, что стропильная конструкция включает в себя не одни лишь стропила — еще под них обустраиваются прогоны и стойки, в том числе перекрытие чердака, обрешетка, контробрешетка. Если чердачное помещение будет использоваться как склад, и не планируется его в дальнейшем его обустраивать в жилое помещение, тогда вполне достаточно для выполнения перекрытия чердака досок 5х15 см. Но если же будет обустраиваться мансарда, тогда нужно использовать брус сечением 15х15 см.

Для изготовления обрешетки, контробрешетки прекрасно подойдет брус сечением 4х4 см. Этот строительный материал способен выдержать нагрузку любой кровельной конструкции.

Необходимые строительные инструменты

• Скобы, кронштейны, необходимые для крепления к брусу опорному стропил.
• Шпильки металлические специальные для надежной фиксации мауэрлата (брус опорный).
• Дополнительные элементы крепежа — гвозди оцинкованные, шпильки, саморезы.
• Измерительная рулетка.
• Отвес (строительный уровень).
• Пила по дереву.
• Топор.
• Рубанок.
• Электродрель.
• Молоток.

Правила монтажа мауэрлата

Необходимо понимать, что мауэрлат представляет собой основную опорную конструкцию как для самого кровельного каркаса, так и всей кровельной системы. Именно мауэрлат будет полностью принимать внешние нагрузки на крышу, распределять их равномерно между несущими стенами постройки.

Это предоставляет возможность значительно продлить эксплуатационный период всего сооружения, потому что при отсутствии подобного бруса кровельные нагрузки будут на определенных участках разрушать стены. Можно уверенно говорить, что мауэрлат — ключевой опорный компонент любой стропильной конструкции.

В обустройстве мауэрлата нет необходимости, когда в качестве стропил используются бревна, брусья из дерева, крайний ряд которых и выполняет эти функции.

• Описанный опорный компонент стропильной системы монтируется на уровне стен с внутренней стороны. Это дает возможность значительно упростить дальнейшие отделочные работы внутри здания.

• С наружной стороны опорный элемент прикрывается металлической полосой, кладкой кирпича. Это дает возможность защитить пиломатериал от неблагоприятных воздействий природной среды.

• Верхний ряд строительных блоков или кладки кирпича требует обустройства качественной отмостки из бетона, которая впоследствии накрывается плотным рубероидом в несколько слоев или битумной смесью. Рубероид не будет допускать попадание влаги, впитываемой стенами здания, в деревянный опорный брус.

• Наиболее надежен и прост вариант крепления мауэрлата к несущим стенам здания при помощи специализированных металлических шпилек. В строительном блоке, кладке кирпича делаются отверстия установленного диаметра, затем в них опускаются металлические шпильки крепления (они делаются из обычной металлической арматуры). Далее на вставленные шпильки накладывается опорный брус, отмечаются точки отверстий, которые также нужно сделать в брусе. Длина шпильки берется такая, чтобы арматурный стержень после установки мауэрлата выступал за пределы бруса минимум на 1,5 см.

• Нужно сделать на окончаниях арматурных стержней резьбу для финишной фиксации опоры гайками с шайбами.

Последовательность монтажа крыши

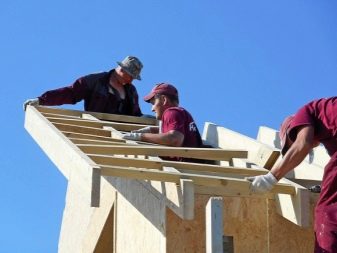

Строительство крыши в каркасном доме начинается с разметки нижней обвязки. На следующем этапе проводятся необходимые расчеты и проверка параллельности установки всей конструкции, последним этапом подготовки к возведению крыши считается выравнивание обвязочных досок.

Двухскатная крыша.

Технология возведения крыши:

Стремитесь к тому, чтобы полученная в результате строительства крыша максимально соответствовала всем параметрам, указанным в технической документации. Обязательно проводите дополнительное укрепление конструкции в регионах, где наблюдаются сильные ветра; Коньковая балка устанавливается на подпирающие опоры

Крайне важно, чтобы они были установлены точно по уровню, проконтролировать правильность можно с помощью натянутого строительного шнура; Длина коньковой балки начинается от 11 метров, сама конструкция сборная, состоит она из 4 досок; Стропила должны иметь одинаковый внешний вид и быть выполнены по единому шаблону; Следите за собственной безопасностью при работе на высоте; При работе с мягкой черепицей используется подкровельный ковер либо мембрана.

Мы рассмотрели главные моменты, на которых следует сделать акцент во время монтажа кровли в каркасном доме. Главное условие – строго придерживаться последовательности действий, и тогда никаких проблем с монтажом возникнуть не должно. Крыша считается одной из самых легких конструкций, но только не крыша каркасного дома своими руками, видео поможет ознакомиться со всему нюансами монтажа, и не допустить грубых ошибок.

Отдавать предпочтение лучше двухскатной крыше, она считается самым оптимальным вариантом для любых регионов

Главное условие длительной эксплуатации – правильный расчет нагрузки и выбор подходящих углов скатов, не менее важно хорошо утеплить кровлю, в ином случае через щели будет выходить все тепло. Теплоизолирующий материал укладывается в несколько слоев

Обустройство стропильного каркаса

Каркас крыши своими руками должен изготавливаться исключительно из высохших строительных материалов, чтобы древесина впоследствии не деформировалась.

• В структуру фермы должны входить две стропильные ноги, соответственно соединительные стяжки для фиксации их нижней части. Для закрепления стяжки к стропильным ногам используются болты, анкерные компоненты. К мауэрлату приставляется необходимое число ферм. Для их крепления используется простая техника, которая заключается в следующем. В опоре нужно сделать пазы правильной формы соответствующего количества. Далее при помощи несложных манипуляций в сделанные вырезы вставляются стропила. Дистанция между отдельными стропильными фермами подбирается исходя из точных параметров кровли, отталкивающихся от размеров здания. Как показывает практика, расстояние между стропилами обычно составляет не более одного метра. Стоит отметить, что для некоторых кровельных каркасов используются стропила вертикального направления. Подобные элементы применяются для обустройства высоких кровельных конструкций с вертикальным параметром от трех метров.

• Деревянная обрешеточная конструкция надежно связывает компоненты стропильного каркаса. Но перед ее монтажом нужно обязательно обеспечить стойкость ферм. Для этого вверху конструкции предусмотрен коньковый брус. Снизу конструкции выполняется временная обвязка, а после установки досок (планок) обрешетки она убирается. Обрешетка имеет огромное значение не только при монтаже кровельного покрытия, она также необходима для качественной связки всех элементов конструкции при изготовлении кровельного каркаса.

• Обрешеточные конструкции по своему исполнению могут быть сплошного или промежуточного типа. Вариант обрешетки подбирается в зависимости от используемого для перекрытия крыши строительного материала. Промежуточный вариант обрешетки используется, когда кровельным покрытием выступают листовые стройматериалы. При этом между планками выдерживается установленное расстояние.

• При использовании для перекрытия крыши дома мягкой кровли обрешетка выполняется сплошная, так как лишь на подобное основание возможно положить кровельный материал на качественном уровне, соответственно обеспечить крыше более продолжительный эксплуатационный период. Именно для мягкой черепицы прекрасно подходит сплошной вариант обрешетки, а на промежуточной обрешеточной конструкции мягкая кровля будет свисать под крышу, в результате некачественной эксплуатации быстро выйдет из строя.

Важно помнить! Древесина является горючим материалом, подвергается влияниям насекомых, грибка. Для обеспечения надежной защиты от подобных неблагоприятных факторов все деревянные элементы кровельной конструкции предварительно подвергаются обработке специальными антисептическими средствами. Для предупреждения возгорания древесины используются антипирены. Все эти мероприятия позволят существенно увеличить эксплуатационный период кровельного каркаса.

Обустройство системы стропил — технология

Дальнейшим этапом постройки кровли является установка стропил. Чтобы облегчить рабочий процесс, особенно когда сооружается каркас крыши своими руками, обработку стропильных балок осуществляют на земле.

Так будет гораздо удобнее подрезать материалы в соответствии с размерами, придавать им требуемую форму при помощи шаблона, выпиливать пазы и просверливать отверстия для крепежей. Только потом комплектующие для стропил перемещают наверх и начинают их соединять.

Технология сборки каркаса с висячей системой стропил выглядит так:

1. В мауэрлате выпиливают пазы под монтаж стропильных ног. Промежуток между этими соседними элементами определяют при выборе типа системы стропил, но оно в любом случае не должно превышать 150 сантиметров, иначе конструкция не получится достаточно жесткой. Когда планируется утепление крыши, тогда расстояние между стропилами следует согласовывать с размерами теплоизоляционного материала. Если в свободное пространство, имеющееся между стропильными ногами, укладывать цельные плиты утеплителя, не надо будет тратить время на подгонку этого материала.
2. К монтажу стропил приступают с торцевых частей (фронтонов) крыши. После их установки между коньками натягивают шнур и при выставлении промежуточных стропил относительно вертикали необходимо ориентироваться на него.
3. Стропильные ноги опускают в пазы. Чтобы их зафиксировать в мауэрлате, задействуют комплексный крепеж. Для этого поперечное смещение элементов ограничивают стальным кронштейном, а продольное – скобой.
4. В процессе монтажа нужно учитывать, что стропила должны выходить за периметр постройки. Оптимальной величиной выступа, который принято называть вылетом или свесом, считается 40 сантиметров. В итоге стены дома получаются защищенными от воды, стекающей по поверхности кровли. Свес можно обустроить не только за счет стропильного бруса – длину стропил наращивают при помощи использования тонкой доски, получившей название «кобылка». Ее крепят к стропилу посредством прокладки (короткого отрезка доски) гвоздями. Применение дополнительной доски при строительстве кровельного свеса не считается недостатком конструкции, а наоборот, использование «кобылки» облегчает и немного удешевляет строительство. Одновременно упрощается ремонт свеса: при необходимости достаточно заменить одну или несколько «кобылок», а не полностью стропильный брус.
5. Нижние концы стропил следует зафиксировать обвязкой, которую используют как основание для чердачного перекрытия. Брусья обвязки опирают на мауэрлат.
6. Если нужно нарастить брусья для стропил при недостаточной их длине, два бруса укладывают в накладку с нахлестом размером не меньше одного метра. Их крепят шпильками диаметром 8 –12 миллиметров.
7. Между собой стропила соединяют шпильками – их вставляют в заранее подготовленные отверстия. Чтобы предотвратить вращение стропил около оси шпильки, каждую пару стропил фиксируют двумя крепежами.
8. Когда ширина кровли не превышает 6 метров, тогда висячие стропила соединяют поперечным брусом – затяжкой, имеющей форму буквы «А». Делают этот элемент из доски сечением 50х100 или 50х150 миллиметров, а к стропилам прикрепляют саморезами. Также можно установить затяжки, состоящие из трех досок сечением 30х100 миллиметров, которые располагают по обе стороны стропила.
9. Стропильные фермы в верхней части фиксируют продольным коньковым брусом или коньковой доской.
10. Дополнительно с целью усиления верхнего узла стропил соединяют коньковый брус с затяжкой с помощью отрезка доски. Это делают, чтобы не допустить прогиба затяжки в случае большого промежутка между стропилами.

Таким же способом выполняют устройство крыши каркасного дома, хотя и есть небольшие нюансы. После завершения установки стропил приступают к монтажу обрешетки.
