Одним из обязательных условий бесперебойной работы автономного водоснабжения является защита коммуникаций от обледенения в зимний период. Решить эту задачу можно путем отведения системы ниже опасного для нее уровня промерзания грунта, а также подключения идущей от скважинного насоса трубы через адаптер.
Мы расскажем, что представляет собой это устройство, какими плюсами выделяется в сравнении с сооружением кессона. Вы узнаете, как правильно установить адаптер для скважины своими руками, как подключать его к трубопроводу и на какой глубине. С учетом наших советов вы сможете самостоятельно поставить его без проблем.
Обустройство скважины с применением адаптера
Прокладку трубопровода ниже поверхности земли на 1,5-2 м могут выполнить землекоп с лопатой или траншейный экскаватор. В дом водоснабжение проводится через подвальное помещение, в ленточном фундаменте которого для этой цели предусматривают отверстие. Проблемным для зимы участком магистрали является устье выработки, где погружной или поверхностный насос нагнетает воду в трубу магистрали.
Адаптер для скважины выпускается в двух вариантах:
- напорный переходник — для присоединения к глубинной помпе;
- вакуумный соединитель — представлен изделием от компании Baker, обеспечивает герметичность при закачивании с глубины 8 м.
Разрежение на всасывании в последнем случае составляет 0,08 МПа. Использование переходника, устанавливаемого на глубине в стенку обсадной трубы, не мешает ремонту ствола и насоса.
Технологический процесс
Установка кессона на верхнюю часть обсадочной трубы
Кессоном называют резервуар, который может быть изготовлен из пластика или стали. Его главная задача заключается в предотвращении загрязнения обустроенной скважины, а также ее утепление.
Подготовка котлована под установку кессона
Выройте для него яму высотой обычно около 1 м. Наверху оставьте незаметный технологический люк, через который будет удобного попадать вовнутрь, где свободный доступ ко всему оборудованию.
Пластиковый вариант кессона
Подберите насосную и фильтровальную системы
Перед выбором оборудования и метода обвязки водяной скважины, вы должны знать следующие параметры: количество и качество поднимаемой воды, а также глубину залегания известнякового и песчаного слоя.
Насос подбирается исходя из статического и динамического уровня воды, которые можно узнать в процессе бурения скважины. Первый — высота водного столба в спокойном состоянии, второй – уровень, который изменяется в процессе работы насосной системы.
Позже определить уровень водяного зеркала, к примеру, при проведении работ по замене насоса спустя несколько лет, можно уровнемером. Его нужно погрузить внутрь скважины и высчитать глубину по специальным меткам.
Совет: вы сможете поднять воду на поверхность насосом только в том случае, когда будете точно знать глубину водоносного слоя, дебета скважины вместе со всеми потребителями.
Вы должны помнить, что выбор насосной системы при обустройстве скважины сыграть решающую роль в напоре и количестве воды из крана. Не стоит в этом случае экономить на оборудовании, приобретайте только рекомендованное для ваших потребностей.
На фото — размещение оборудования для подачи воды в дом из скважины в кессоне
Гидроаккумулятор
Его использование дает возможность увеличить срок эксплуатации насоса и срок службы всей системы. Можете его установить в помещении внутри дома, внутри котельной или кессона.
Установка гидроаккумулятора существенно снизит нагрузку на насос, уменьшив до минимальных значений его износ, за счет регулировки включения-выключения. Если система будет работать продолжительное время, нагрузка все равно на него будет увеличиваться, поэтому даже самое стойкое подобное оборудование когда-то или внезапно придет в негодность.
Выбирайте гидробак, предварительно посоветовавшись со специалистом, который сможет рассчитать предельный объем потребления воды. Нередко вы специально покупаете более мощное оборудование, которое никогда не сможет работать в полную силу, но его цена будет значительно дороже необходимого.
Совет: прежде чем идти в магазин или делать заказ, необходимо все правильно рассчитать, чтобы не тратить лишние деньги.
Подвод трубопровода и монтаж дополнительного оборудования
Круглогодичную подачу в дом воды можно, но для этого необходимо устранить малейшую возможность ее замерзания по пути следования в жилье. Обустройство скважины предусматривает ее утепление. для чего используют кессон.
Подготовка траншеи от приямка к дому
Если вы не имеете возможности утеплить трубы, ведущие к дому, их следует поместить на уровень ниже глубины промерзания на данной территории. В противном случае необходимо подготовить пенопластовую крошку со шлаком или минеральную вату, но с защитными сверху бетонными плитами. Теперь никакой мороз не остановит проход воды к жилью.
Еще один вариант обвязки, использование приямка, который, в отличие от кессона можно сделать из подручных материалов.
Он более прост в устройстве и часто используется в качестве альтернативы без привлечения специалистов.
Обвязка устья скважины с помощью приямка
- Выкопайте над скважиной яму на высоту 1,5-2 м.
- Вставьте в нее колодезные кольца, а можно обложить стены кирпичом, залив их бетоном, или сделать деревянную опалубку.
Преимущество конструкции – стоимость, негатив — плохая герметичность. Также здесь нельзя размещать насосную станцию, гидроаккумулятор и другое оборудование.
Обустройство скважины ответственное дело, от которого зависит качество питьевой воды и срок эксплуатации ее самой. Не спешите начинать работы, не посоветовавшись со специалистами. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
More from my site
- Конструкция скважины: что необходимо знать
- Правильное устройство скважины на воду
- Устройство скважины под воду: основные элементы и советы по подбору комплектующих
- Как определить место для скважины на участке: критерии выбора точки бурения
- Обустройство скважины на воду собственными руками
- Колодец для скважины: самостоятельное обустройство
Конструктивные особенности устройства
Присоединитель шланга к магистрали — угловой переход, состоящий из двух частей: стационарной наружной (по отношению к стенке обсадной трубы) и съемной внутренней, оснащенной уплотняющей прокладкой. Детали соединителя изготавливают из нержавеющей стали, бронзы, латуни со сроками эксплуатации соответственно 50, 25 и 8 лет.
Внутренняя проточная часть
Предмет напоминает тройниковый фитинг. С двух противоположных сторон фитинг оснащен резьбой, а центральный отвод плоский с кольцевой выемкой под уплотнитель вокруг отверстия. Плоскость выполнена в форме клина шлицевого соединения, который входит в паз ответной части адаптера, служит для примыкания к магистрали.
Назначение диаметрально расположенных резьбовых концов:
- проточная сторона стыкуется с насосным шлангом;
- непроходимый штуцер используется для вкручивания удлинителя, с помощью которого выполняются манипуляции по скреплению и разъединению деталей переходника.
Монтаж осуществляется в два этапа: сначала проточная часть стыкуется со шлангом, затем сборка вставляется в паз базовой конструкции.
Наружная ответная часть

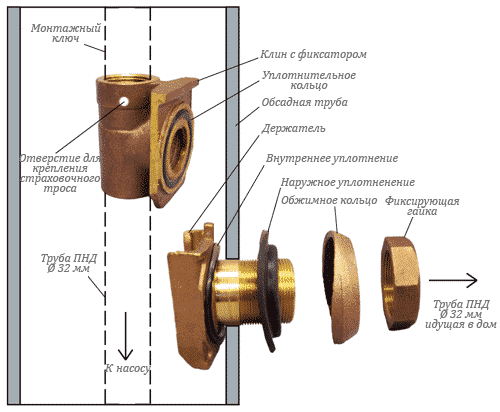

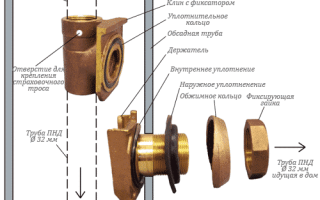

Схема скважинного адаптера.
Это резьбовой патрубок, соединенный с плоскостью шлицевого соединения. Является несущим элементом для съемной части переходника.
Оснащается деталями:
- прокладки уплотнительные на каждую сторону обсадной трубы — 2 шт.;
- шайба фигурная по овалу стенки;
- гайка для закрепления ответной части на обсадной трубе.
Патрубок вводится в колонну до уровня посадочного отверстия, заранее просверленного в трубе, и закрепляется. Резьбовая часть находится снаружи, к ней подключается водопровод.
Устройство и материалы изготовления
Любой скважинный адаптер состоит из двух основных деталей:
Читайте также:
Неподвижная часть, крепится на обсадную колонну с помощью накидной гайки. Оснащена двумя резиновыми герметизирующими прокладками, первая устанавливается на корпус изнутри трубы, вторая помещается под наружную накидную гайку с прижимной шайбой.
Деталь имеет с внутренней стороны встроенные клиновые салазки, обеспечивающее соединение «ласточкин хвост». Стандартный внутренний диаметр узла для подключения к водопроводной магистрали – 1 и 1 ¼ дюйма (25 и 32 мм), намного реже встречаются изделия диаметром 1 1/2 дюйма (40 мм).
Подвижная часть. Вторая деталь в виде тройника с внутренней перемычкой вставляется в первую часть изнутри обсадной трубы с помощью монтажной штанги, имеющей наружную резьбу. Узел имеет с двух сторон корпуса внутреннюю резьбу (отделена перемычкой): с одного конца вкручивается трубный ключ для установки, к другому подсоединяется напорный трубопровод от погружного электронасоса или насосной станции. В корпусе ответной части имеется встроенная резиновая прокладка для герметизации стыка при соединении «ласточкин хвост», а также размещен выступающий ограничитель, предохраняющий от заклинивания деталей после стыковки.
Основные материалы изготовления всех скважинных адаптеров — латунь или бронза. Последняя обладает значительно более высокой прочностью и коррозионной стойкостью. В высококачественных приборах европейского и американского производства материалом изготовления служит пищевая латунь, не оказывающая вредного влияния на качество потребляемой воды.
Схема адаптерной системы водоснабжения
Достоинства и недостатки адаптерной технологии
По сравнению с кессоном, перенос переходного узла в глубь выработки является недавним изобретением. Благодаря конструкции и несложному монтажу владельцы земельных участков предпочитают устанавливать соединительный переход на магистраль ниже устья скважины. К достоинствам технологии относят следующие факторы:
- Стоимость обустройства в несколько раз ниже альтернативного метода.
- Не нужны сварочные работы, что делает технологию доступной для монтажа своими руками. Земля убирается от обсадной трубы только в месте примыкания магистрали.
- Герметичность в стыковочном узле переходника обеспечена при давлении <8 атм=0,8 МПа. Уплотнительные прокладки, примыкающие к обсадной трубе, препятствуют проникновению верховодки внутрь колонны.</li>
- Прочность конструкции. Детали способны выдержать подвешенный насос со всей оснасткой весом до 800 кг.
- Переход от скважины к трубопроводу скрыт, это защищает от кражи и вандализма и не нарушает дизайн участка.
К недостаткам технологии можно отнести возможное повреждение прокладок при эксплуатации. Для их замены потребуется повторить процедуру через 2-3 года.
Недостатки и достоинства скважного адаптера в использовании.
Недостатки
Хотя у адаптера имеются существенные преимущества, перечень недостатков также довольно обширен, основные из них:
- Широкое применение адаптеров ограничивает недостаточная для их монтажа прочность полимерных обсадных труб из непластифицированного поливинилхлорида НПВХ. Устройство обычно помещают на обсадные колонны из стали.
- Соединение ласточкин хвост, где две резиновые прокладки прилегают друг к другу без сильного прижима деталями с резьбой, не всегда обладает достаточной герметичностью. При высоком давлении в системе через него возможны протечки.
Покупателю при приобретении товара следует учитывать этот фактор, выбирая изделие с максимально тугим вхождением деталей при стыковке.
- Резиновые прокладки, которые находятся под землей, постоянно испытывают негативное воздействие агрессивной окружающей среды. Со временем они теряют свою пластичность и герметичность, начинают пропускать поверхностные воды, что приводит к заражению скважинного источника. Это вынуждает пользователя не реже одного раза в 3 года менять прокладки.
- Адаптер занимает определенное пространство внутри скважинной шахты. Это необходимо учитывать при покупке электронасоса или устройстве скважинной обсадной колонны. Между корпусом насоса и стенками труб должно быть достаточное расстояние для помещения внутрь адаптерного узла.
Рис. 4 Схемы монтажа адаптерного узла
Инструктаж по оснащению скважины адаптером
Переходник устанавливается на трубную колонну, опущенную в выработку, или на стадии ее формирования в процессе строительства водоисточника. При выборе скважинного насоса необходимо учесть влияние габаритов внутренней части адаптера на размеры сечения обсадной трубы. Диаметр помпы должен быть меньше просвета в колонне на 25-30 мм.
Подготовка необходимых материалов
Понадобятся лопата для откапывания обсадной трубы, корончатая фреза под диаметр адаптера, гаечный ключ, съемник — стальная труба, длина которой соответствует глубине мерзлого грунта, с резьбой для прикрепления съемной части переходника на нижнем конце.
Материалы для установки:
- страховочный трос и металлический штырь для закрепления каната;
- водоотталкивающая смазка для обработки установленного узла перед закапыванием ямы;
- фторопластовый уплотнительный материал — ФУМ-лента для резьбовых соединений;
- силиконовый герметик.
Выбирая смазку, обращают внимание на состав, чтобы компоненты не разъедали резиновые прокладки. До начала работ приобретенный адаптер очищают от заводского смазочного покрытия, уплотнительное кольцо обрабатывают силиконовым герметиком.
Проведение земляных работ
На схеме показано расположение адаптера скважного.
Заглубление трубы водоснабжения в грунт предполагает проходку траншеи, одновременно откапывается обсадная колонна на глубину установки переходника.
Работу нужно выполнять в межсезонье, когда почва плотная и увлажненная: грунт со стенок канавы, шурфа не осыпается. В противном случае потребуется укрепление откосов щитами из досок.
Параметры монтажной ямы:
- глубина — на 40 см ниже уровня промерзания, для большинства регионов это 1,5-2 м;
- длина — в траншею будет укладываться став труб водоснабжения, размер определяется исходя из удобства работы;
- ширина ≥ 50 см.
Дно канавы под магистраль посыпается слоем песка для создания подстилающей подушки. Избыточная часть обсадной трубы срезается на уровне поверхности земли.
Установка основной части
После вскрытия колонны на нужную глубину в ее стенке высверливают отверстие под диаметр базового патрубка. Металлическая стружка высыпается преимущественно наружу, часть остается в полости корончатой фрезы. Адаптер монтируется в собранном виде, но без фиксирующей гайки на патрубке.
Последовательность операций:
- Резьба на базовой части переходника обматывается ФУМ-лентой. При ее отсутствии используют паклю. На патрубок накидывается первая прокладка.
- Крепление адаптера на монтажном ключе. Съемник-труба вкручивается в гнездо съемной части изделия в сборе и вводится в обсадную трубу.
- Спуск и установка. Патрубок переходника вставляется монтажной штангой в просверленное отверстие. С наружной стороны колонны на резьбовой выход накидываются фигурная шайба, прокладка, накручивается и затягивается гайка.
Съемник из скважины извлекается с внутренним звеном устройства. С патрубком адаптера соединяется магистраль к дому.
Инструкции по монтажу скважного адаптера.
Монтаж ответной части
Проточный тройник прикрепляется к насосному шлангу. Для обеспечения надежности к погружной помпе привязывают страховочный трос.
Установочные работы делают вдвоем:
- В собранный узел вкручивается съемник, вся конструкция опускается в скважину: один участник придерживает трос и направляет шланг, другой — манипулирует монтажной штангой.
- По достижении насосом нужной отметки шип тройника вводится в паз зафиксированного патрубка и защелкивается.
- Трос выводится к оголовку скважины и закрепляется металлическим штырем. Съемник можно не выкручивать.
После окончания монтажа проверяют работоспособность системы водоснабжения: подключают насос к электросети, включают, наблюдают режим его работы, герметичность соединений, присутствие излива в конечной точке магистрали. При обнаружении недостатков их устраняют. После этого выполняют обратную засыпку монтажной ямы и траншеи, предварительно обработав водоотталкивающей смазкой узел выходного патрубка.
Кессон или адаптер
Обустраивая скважину почти всем владельцам участков приходится делать выбор между адаптером и кессоном, в результате чего, рождается множество вопросов и кривотолков. Существующая в сети информация является весьма противоречивой, так как каждый из монтажников и производителей отстаивает свое оборудование.
Скважинный адаптер – достаточно юное изобретение, массово использующееся в нашей стране всего несколько лет. Очевидно, что кессон имеет более примитивное устройство, используемое на протяжении веков и прошедшее проверку временем.
Бесспорным достоинством скважинного адаптера является простота конструкции и монтажа при высоком качестве. Однако в данном случае простота еще не обозначает надежность. Насколько монтажные работы по установке адаптера являются простым, настолько же сложным можно назвать обслуживание и ремонт. А надеяться на то, что работа адаптера будет долгой и стабильной не приходится, так резиновые прокладки довольно быстро выходят из строя, и для их замены требуется рыть котлован.
К тому же никто не может ответить на вопрос, как долго будет поддерживаться герметичность соединенных частей адаптера, когда начнется коррозия. В большинстве случаев ответ на этот вопрос получает потребитель в процессе эксплуатации, и не всегда этот ответ является позитивным.
Адаптер для скважины можно считать эффективным для тех, кто пытается сэкономить средства на устройстве скважины – это является единственным преимуществом перед установкой кессона. Если рассмотреть все иные эксплуатационные характеристики, то станет очевидным, что скважинный адаптер значительно уступает кессону.
Вполне очевидно, что несмотря на все выгоды в простоте монтажа и невысокой стоимости скважинного адаптера кессон имеет значительное преимущество так как затраты на его дальнейшую эксплуатацию и обслуживание являются минимальными. При установке адаптера для скважины его эксплуатационные расходы могут значительно превысить средства, необходимые для устройства кессона.
Общие рекомендации по монтажу устройства
Монтаж скважного адаптера требует изучение рекомендаций.
Установку базовой части переходника и ответного блока часто совмещают. Это позволяет сократить продолжительность монтажных работ.
При самостоятельном обустройстве скважины рекомендуется придерживаться правил:
- Технология адаптера хорошо подходит для стальной обсадочной колонны, но может применяться и в отношении пластиковых труб.
- Предварительная сборка страховочного троса, электрокабеля и шланга с насосом и переходным узлом в один пучок облегчает монтаж конструкции. Работу выполняют в помещении или на ровной чистой площадке, чтобы исключить загрязнение элементов сборки. Готовые бухты переносят к оголовку скважины.
- Штангу для установки изделия можно изготовить самостоятельно, прикрепив к отрезку трубы наконечник с подходящей резьбой.
Насос в сечении должен быть на 3 см меньше скважины. Адаптер берут с гарантией изготовителя.
Скважинный адаптер – что это такое? Видео установки адаптера на скважину.
Обустройство скважины с помощью адаптера или с кессоном, что выбрать?
Такой вопрос сразу задают те, кто делает водопровод в частном доме. Кессон – более популярный вариант, но при выборе надо оценить реальные условия и возможности.
У кессона есть свои преимущества:
Можно сделать разводку воды на несколько соседей или на несколько построек на одном участке.Не нужно предусматривать место под автоматику. Она будет стоять прямо в кессоне.Подходит для труб маленького диаметра, в которые насос с адаптером может не войти.
Но у кессона есть и большой недостаток – его цена с установкой «под ключ». Только сам кессон обойдется примерно в 40000 руб. Но к этому надо прибавить расходы на якорение кессона: бетонная плита, тросы для якорения и т. п. Монтаж кессона по стандартной смете выйдет примерно в 130000 руб. Это почти втрое дороже, чем обвязка скважины через адаптер – около 50000 руб. Подробнее об этом мы писали в статье Обустройство скважины на воду с адаптером «под ключ».
Подбор оборудования
Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы
Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор
Кессон или адаптер
Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.
Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.
Кроме кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.
Кессон:
- Все дополнительное оборудование можно разместить внутри кессона.
- Лучше подходит для холодного климата.
- Долговечно и надежно.
- Быстрый доступ к насосу и другому оборудованию.
Адаптер:
- Для его установки не нужно дополнительно рыть яму .
- Быстрый монтаж.
- Экономично.
Выбирать кессон или адаптер также следует из типа скважины
К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины
Насосные агрегаты
Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:
- Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
- Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
- Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.
Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.
Гидроаккумулятор и реле
Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.
По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.
Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает
