Правила и особенности установки розетки для электроплиты

Установка розетки для электроплиты — важный этап в организации кухни, требующий внимания к деталям. Правильный выбор и монтаж электрической точки обеспечивают безопасное подключение техники и её эффективную работу. В этой статье рассмотрим ключевые правила установки розетки для электроплиты и советы по выбору устройства с учетом технических характеристик и размещения, что поможет выполнить эту задачу самостоятельно без лишних затрат.

Выбор «точки»

Надежная и долговечная работа любого бытового прибора обеспечивается при соблюдении основных правил установки. Многие пользователи техники ошибочно считают, что выбор розетки и вилки для плиты не отличается от аналогичного процесса для других бытовых устройств.

Некоторые люди предпочитают устанавливать оборудование самостоятельно, стремясь сэкономить на услугах специалистов. Однако профессионалы в области электрики настоятельно рекомендуют выполнять подключение в соответствии с техническими нормами, правилами ПУЭ и требованиями производителя.

Особое внимание следует уделить выбору силового разъема. Он должен соответствовать характеристикам как духовки, так и плиты, если они объединены в одном корпусе.

Важно отметить, что стандартная накладная квадратная розетка на 16А не подходит для этих целей. Ее использование может привести к оплавлению пластика и повреждению вилки.

Поэтому стоит обратить внимание на специализированные элементы, предназначенные для электрических плит, которые способны выдерживать нагрузку до 7 кВт. Существуют варианты для однофазной и трехфазной сети, а также устройства, рассчитанные на более высокую мощность.

На рынке можно найти специальные силовые розетки, которые различаются по нескольким параметрам: цвету, материалу, конфигурации, особенностям установки и допустимой нагрузке. Вместе с ними необходимо приобрести соответствующую вилку. Многие производители учитывают это в своих изделиях.

Силовая фурнитура изготавливается из высокопрочных материалов. Если она выполнена из пластика, это может означать, что потребитель рискует сэкономить на качестве. Лучше выбрать изделия из карболита, так как они обладают большей прочностью.

В настоящее время доступны различные варианты монтажа силовой фурнитуры, которые могут быть скрытыми или открытыми. Первый метод особенно актуален, если плиту планируется установить вплотную к стене, что ограничивает доступ к механизму.

Большинство пользователей бытовых приборов не всегда понимают, как правильно выбрать розетку, на что обратить внимание и какие могут быть подводные камни. В первую очередь, рекомендуется выбирать фурнитуру с заземлением. Кроме того, в зависимости от типа домашней электрической сети — однофазной, трехфазной или, реже, двухфазной — необходимо прокладывать соответствующий силовой кабель с нужным количеством жил и подходящим сечением.

Перед покупкой розетки и вилки для электроплиты желательно проконсультироваться с управляющей компанией или специалистами по поводу проектной мощности сети в доме или квартире, наличия заземления и других важных вопросов. Ответы должны быть четкими и однозначными, что является залогом вашей безопасности при использовании электроприбора.

После выяснения всех этих моментов можно переходить к следующим этапам, включая выбор места установки плиты. Подключение устройства должно осуществляться отдельным кабелем от щитка и защищаться автоматическим выключателем соответствующего номинала.

Установка розетки для электроплиты требует особого внимания и соблюдения ряда правил. Эксперты подчеркивают, что такая розетка должна быть рассчитана на высокую нагрузку, так как электроплиты потребляют значительное количество энергии. Рекомендуется использовать розетки с заземлением и защитой от перегрузок, что обеспечит безопасность эксплуатации.

Кроме того, важно учитывать расстояние до плиты: розетка должна находиться на высоте не менее 15 см от пола и в пределах 1,5 метра от устройства. Это не только упрощает подключение, но и снижает риск случайного повреждения кабеля. Специалисты также советуют избегать установки розеток в непосредственной близости от водопроводных труб и источников влаги, чтобы предотвратить короткое замыкание. Правильная установка и соблюдение всех норм гарантируют долговечность и безопасность работы электроплиты.

Розетка для однофазной электроплиты (духовки), установка и подключение силовой розетки. Часть 1.

Особенности бытового прибора

Выбирая силовую розетку или разъем под нее, необходимо понимать, что подобная фурнитура предназначается для работы с оборудованием повышенной мощности. Возможность пропускать через себя большой ток, в сравнении с обычными бытовыми устройствами, считается их главной особенностью. К примеру, простые розетки допускается использовать с нагрузкой до 16 Ампер, с напряжением 220В.

Силовая фурнитура имеет маркировку типа 32А 220В, 40А 220В. Использование ее с током и напряжением, превышающим номинальные значения, приведет к нагреву клемм, мест соединений проводов и оплавлению пластика фурнитуры.

Розетка для индукционной плиты высокой мощности имеет рабочий механизм, наружную декоративную крышку и соединительные винты. В разобранном виде можно обнаружить на входе усиленные клеммы подключения питающего провода, а на выходе — соответствующие контакты, которые передают напряжение через вилку к бытовому устройству.

Если расстояние между плитой и стенкой минимальное, желательно сделать выбор в пользу внутренней розетки, с целью недопущения перегиба проводов и соприкосновения их с поверхностью устройства.

Интересные факты

Вот несколько интересных фактов о правилах и особенностях установки розетки для электроплиты:

1. Специальные требования к мощности: Розетки для электроплит должны быть рассчитаны на высокую мощность, так как электроплиты потребляют значительное количество электроэнергии. Обычно используются розетки на 32 А, что позволяет безопасно подключать плиту без риска перегрева или короткого замыкания.

2. Отдельная линия электропитания: Для электроплит рекомендуется устанавливать отдельную линию электропитания, чтобы избежать перегрузки существующих электрических цепей. Это также обеспечивает более стабильную работу плиты и снижает риск отключения других приборов в доме.

3. Правила установки на высоте: Согласно строительным нормам, розетка для электроплиты должна располагаться на высоте не менее 15 см от пола и не более 1 м. Это связано с тем, что плита может выделять тепло, и установка розетки на слишком низком уровне может привести к повреждению проводки или самой розетки.

Как подключить электрическую плиту своими руками | Делай сам | Плита Gorenje

Порядок монтажа

Подключение кухонной техники, как правило, происходит на завершающем этапе ремонта помещения. Это означает, что отделочные работы уже завершены, электропроводка проложена, а возможно, уже установлена мебель. Теперь остается только разобраться, как правильно подключить устройство и какие материалы для этого понадобятся.

Чтобы избежать проблем, рекомендуется задуматься об этом вопросе еще на стадии проектирования и составления схемы прокладки коммуникаций. На этом этапе важно определить, какая именно розетка потребуется: встраиваемая или накладная, а также решить, на какой высоте она будет установлена.

Подготовительные работы

Сначала следует определить место установки для плиты с электроподжигом или встраиваемой варочной поверхности. В идеале, необходимо знать модель и технические характеристики устройства. Вполне возможно, что потребуется предусмотреть подключение напрямую.

Это означает, что получится обойтись без розеток и вилок. Кроме этого, акцент делается на мощности оборудования, исходя из чего производится выбор фурнитуры, провода, автоматического выключателя номиналом 32А и УЗО номиналом 40А.

Обычно выбирается кабель сечением 6 мм². Если речь идет о трехфазной сети 380В, то это будет кабель на 5 жил (возможно, меньшего сечения), однофазная 220В — на 3 жилы.

Лучше всего приобретать медный провод у проверенного производителя, тогда он будет соответствовать действующим государственным стандартам. Данному моменту стоит уделить повышенное внимание, поскольку от этого зависит не только долговечность эксплуатации проводки и прибора, но и ваша личная безопасность.

Дополнительно нелишним будет изучить правила СП_31_110_2003, пункт 9.2, где указано, что категорически не допускается «вешать» на питающую линию дополнительные потребители, розетки, выключатели и т.д.

Если подключить плиту без розетки не получится, следующим шагом будет выбор фурнитуры с требуемыми характеристиками. Важно обратить внимание на параметр номинального тока. Необходимо учесть и тип установки силовой фурнитуры: для скрытой установки или для открытого исполнения.

Соответственно, к ней понадобится выбрать вилку, если, конечно, она не идет вместе с бытовым прибором. Стоит также принять во внимание, что ряд изделий зарубежного изготовления несовместимы с отечественными розетками и могут потребовать использования переходника, чего желательно избегать.

Как подключить электроплиту, какая разница между 220 В или 380 В, типы подключения

Определение места установки

В данном вопросе следует строго придерживаться норм электрической безопасности. Размеры розетки не должны мешать установке плиты относительно рабочей поверхности.

Установка розетки не должна производиться непосредственно на рабочей поверхности или в труднодоступных местах, где может возникнуть проблема с обслуживанием. Запрещается устанавливать силовые устройства в следующих зонах:

• рядом с мойкой;
• рядом со стиральной машиной;
• вблизи посудомоечной машины.

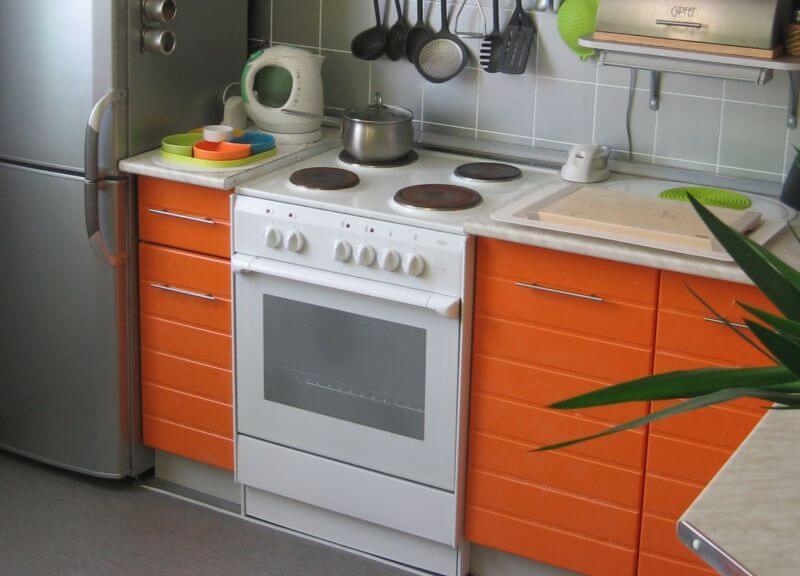

Если плита устанавливается на ножках или варочная поверхность встраивается в кухонный гарнитур, оптимальным вариантом будет высота 10–15 см от пола. Электрическая точка должна находиться на безопасном расстоянии от воды и огня. В соответствии с действующими стандартами, плиту рекомендуется подключать либо через розетку, либо напрямую к силовому кабелю.

Использование удлинителей не рекомендуется. Можно установить розетку за плитой, при условии, что её легко можно будет извлечь из ниши. Хорошим решением будет размещение электрической точки в соседнем нижнем шкафу.

Особенности установки и последовательность монтажа

Если предыдущие пункты выполнены, можно приступать к подключению плиты. Работу легко выполнить своими силами, однако при наличии любых сомнений лучше вызывать специалиста. Подключение осуществляется на обесточенной линии. Этот факт дополнительно следует проверить посредством индикаторной отвертки.

Независимо от типа розетки, она может монтироваться уже после чистовых работ. Если выбор пал на встраиваемую фурнитуру, потребуется выполнить коронкой соответствующий монтажный стакан.

Как установить саму розетку, мы уже писали в одной из наших статей. Про монтаж розеток в фартук — здесь.

В подрозетник заводится питающий кабель. Посредством специального инструмента — стриппера — выполняется снятие защитной оплетки на 8–10 мм.

Концы проводов подсоединяются к механизму розетки, согласно распиновке. Следует учесть, что желто-зеленый провод отвечает за заземление (обычно подключается к центральной клемме), белый или коричневый — за фазу, голубой — за ноль. Контакт должен быть максимально надежным, однако «пережимать» провода не стоит, поскольку можно повредить клемму или проводники.

Для проверки качества соединения удостоверьтесь в надежном закреплении контактов. Фиксация подрозетника к стене обычно выполняется посредством гипсового раствора или алебастра. После полного высыхания смеси при помощи шурупов фиксируется сам механизм, затем устанавливается изолирующая внешняя накладка.

Далее проверяется, какое напряжение в розетке, есть ли заземление. Это делается с применением тестера. Если все в норме, можно переходить к этапу подключения варочной поверхности или плиты.

Способы подключения вилки

Оптимальным решением считается покупка электрической плиты, которая уже идет в комплекте с вилкой и розеткой. В таком случае пользователю останется лишь подключить питающий кабель к прибору.

Производители обычно размещают на задней панели плиты схему подключения, которая может быть предназначена для однофазной, двухфазной или трехфазной сети. Это значительно упрощает процесс монтажа.

Давайте подробнее рассмотрим трехфазную схему, так как она чаще всего используется в многоквартирных домах.

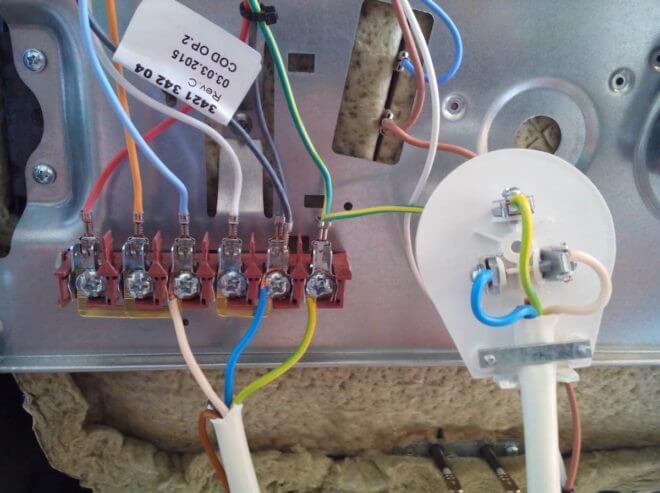

Монтажнику необходимо правильно подключить контакты пятижильного провода к плите:

• к клеммам L1, L2, L3 подключаются фазы A, B, C соответственно, что исключает необходимость в использовании фазных перемычек;
• к нулевым клеммам N1, N2 устанавливается перемычка из меди, которая соединяется с нулевым проводом;
• желто-зеленый заземляющий провод подключается к клемме с обозначением PE.

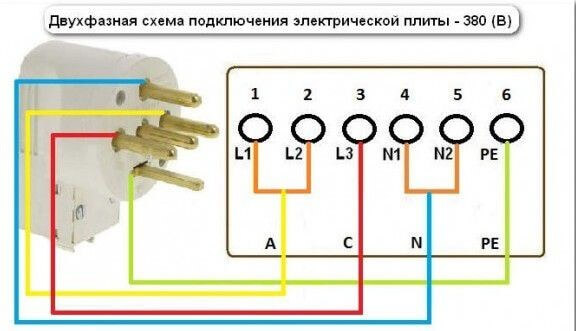

В двухфазных сетях принцип подключения остается тем же, при этом перемычка может быть установлена между любой парой контактов: L1 и L2, L1 и L3 или L2 и L3. Обычно медные проводники идут в комплекте с бытовым прибором. Если их нет, можно использовать провод сечением 6 мм². Важно обжимать места соединений с помощью специального инструмента.

В однофазных сетях перемычка устанавливается на контакты L1, L2 и L3. Ниже представлена подробная инструкция по их подключению.

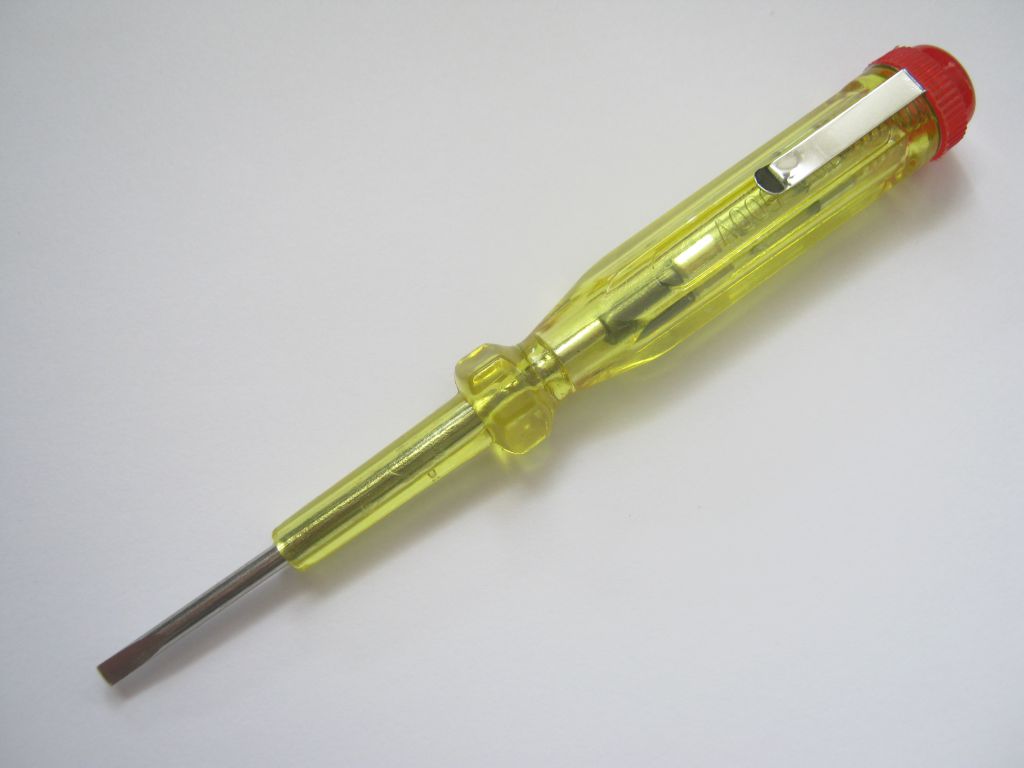

1. Подготовьте инструменты, включая кусачки, стриппер, индикаторную отвертку и тестер.
2. Подключите трехжильный провод к плите в соответствии со схемой.
3. Проверьте провода, идущие от распределительной коробки, на соответствие распиновке и надежность контактов, после чего установите розетку. Она может быть комбинированной, двойной для плиты и духового шкафа или простой.
4. Проведите тестирование: проверьте напряжение, количество вольт на выходе, наличие фазы и «земли», а также срабатывание УЗО.

Таким же образом можно перенести розетку подальше от плиты.

Можно ли обойтись без розетки?

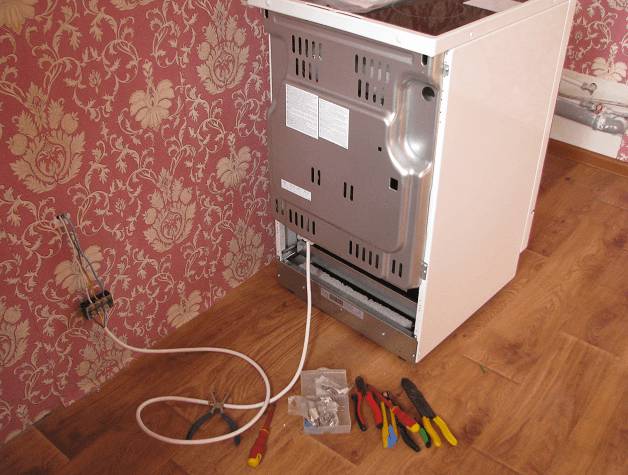

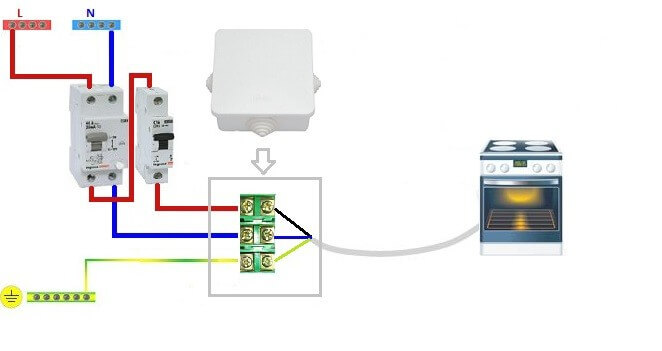

Часто можно обойтись без установки розетки, так как производители предлагают возможность подключения плиты напрямую к силовому кабелю. Это обычно осуществляется через специальные клеммы. Установка монтажной коробки в данном случае не будет лишней.

Если в комплекте имеется вилка, ее необходимо открутить и освободить провода, включая ноль, фазу и заземление. Перед началом монтажа обязательно отключите питание, выключив УЗО или автоматический выключатель. Подключение осуществляется через клеммную колодку. В завершение монтажная коробка закрывается крышкой и фиксируется с помощью шурупа.

Важно помнить, что подобные действия могут привести к утрате гарантии на устройство, что следует учитывать. В случае поломки ремонта плиты придется оплачивать самостоятельно. Тем не менее, преимущества такого подключения значительно превышают недостатки.

При необходимости перенос плиты не составит труда. Кроме того, уменьшается количество соединений проводов, что снижает сопротивление и вероятность их перегрева. Этот способ монтажа считается наиболее экономичным и простым, так как не требует установки розеток, вилок и выполнения сложных работ по монтажу подрозетника.

Вопросы, связанные с установкой розетки, должны решаться еще на этапе проектирования, когда определяются расстояния до газовой плиты или индукционной поверхности, планируется прокладка проводов в зависимости от предполагаемой нагрузки и выбирается необходимая фурнитура.

Необходимо учитывать различные виды подключения, включая трехфазные, двухфазные и однофазные сети. Важно хорошо разбираться в нюансах электромонтажа. Все работы должны проводиться при полном отсутствии напряжения в питающем проводе, для чего достаточно отключить автомат на электрическом щите.

Безопасность и соблюдение норм

При установке розетки для электроплиты безопасность является одним из самых важных аспектов, который необходимо учитывать. Электроплиты потребляют значительное количество электроэнергии, и неправильная установка может привести к короткому замыканию, перегреву проводки или даже пожару. Поэтому важно следовать установленным нормам и правилам.

Во-первых, необходимо учитывать мощность электроплиты. Обычно она составляет от 3 до 7 кВт, и для её подключения требуется специальная розетка, способная выдерживать такие нагрузки. Рекомендуется использовать розетки с заземлением, которые обеспечивают дополнительную защиту от электрических ударов.

Во-вторых, следует обратить внимание на проводку. Для подключения электроплиты необходимо использовать медные провода сечением не менее 4 мм². Это обеспечит достаточную пропускную способность и предотвратит перегрев проводов. Также важно, чтобы проводка была выполнена в соответствии с нормами, установленными в вашем регионе.

Требования к установке розетки для электроплиты также включают соблюдение расстояний. Розетка должна находиться на высоте не менее 15 см от пола и не ближе 50 см от самой плиты. Это позволит избежать случайного контакта с водой и обеспечит удобный доступ к розетке.

Кроме того, необходимо учитывать, что розетка должна быть установлена в защищенном месте, вдали от источников влаги и тепла. Если установка производится в кухне, рекомендуется использовать специальные защитные коробки или панели, которые предотвратят попадание воды и жира на электрические соединения.

Важно также помнить о необходимости установки автоматического выключателя или УЗО (устройство защитного отключения) в электрической панели. Это обеспечит дополнительную защиту от перегрузок и коротких замыканий, что особенно актуально для мощных бытовых приборов, таких как электроплиты.

Наконец, рекомендуется доверять установку квалифицированным специалистам, которые имеют опыт работы с электрическими системами. Это поможет избежать ошибок и обеспечит безопасность эксплуатации электроплиты в будущем.

Вопрос-ответ

Где должна быть розетка для электрической плиты?

Варочная панель и духовой шкаф. Можно установить две розетки вертикально за ближайшим шкафчиком, на высоте 20-75 см и в 20 см от его боковой стенки. Для варочной панели лучше всего вывести розетку под ней на высоте 50-75 см от пола.

Где поставить розетку для электроплиты?

Выполнят разметку для новой проводки и замены розетки на электроплиту. Согласно требованиям, розетка должна быть установлена на уровне 10-12 см от пола или на высоте 60 см возле плиты, где планируется установка кухонных шкафов.

Как правильно подключать розетку для плиты?

Подключать в щитке кабель необходимо по следующей схеме: жила серого (натурального) цвета подключается к автомату (фаза), синий проводник – к нулевой шине или ко второму выходу автомата, если используется дифференциальный автомат (обозначается буквой «N»), а желто-зеленый – к шине защитного заземления.

Какая розетка должна быть для электроплиты?

У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку. Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32 А.

Советы

СОВЕТ №1

Перед установкой розетки для электроплиты убедитесь, что она соответствует требованиям по мощности. Для электрических плит обычно требуется розетка с заземлением и способностью выдерживать высокие нагрузки, поэтому выбирайте модели, рассчитанные на 16-32 А.

СОВЕТ №2

Установите розетку на высоте не менее 15 см от пола и в пределах 1 метра от электроплиты. Это обеспечит удобный доступ к розетке и снизит риск повреждения проводки от влаги или механических повреждений.

СОВЕТ №3

Обязательно используйте проводку, соответствующую мощности вашей электроплиты. Рекомендуется использовать медные провода с сечением не менее 4 мм² для обеспечения безопасной работы устройства и предотвращения перегрева.

СОВЕТ №4

Не забывайте о заземлении! Убедитесь, что розетка имеет надежное заземление, чтобы избежать электрических ударов и повысить безопасность эксплуатации электроплиты.
